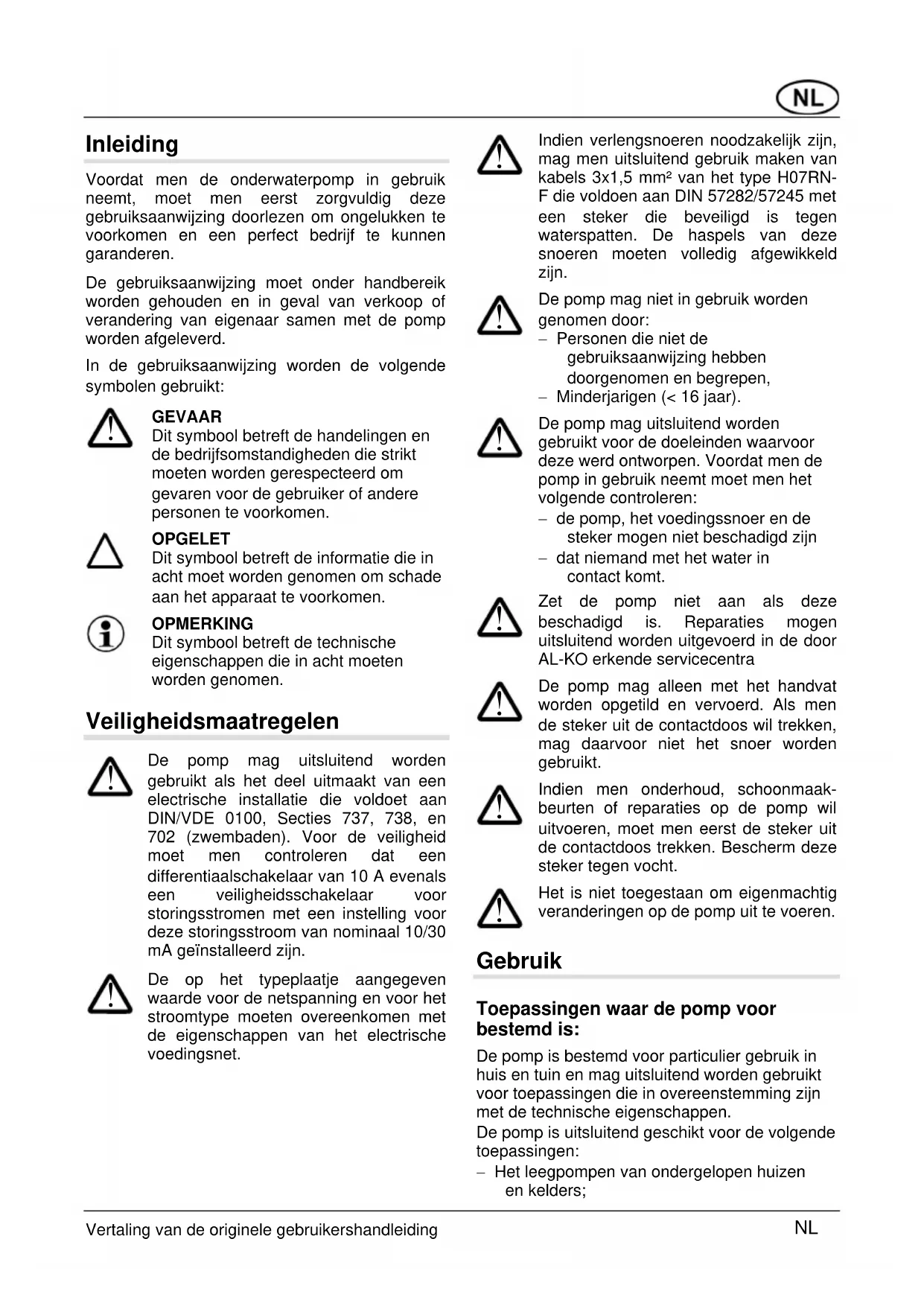

GEBRUIKSAANWIJZING Drain 6001 AL-KO
Voordat men de onderwaterpomp in gebruik neemt, moet men eerst zorgvuldig deze gebruiksaanwijzing doorlezen om ongelukken te voorkomen en een perfect bedrijf te kunnen garanderen.
De gebruiksaanwijzing moet onder handbereik worden gehouden en in geval van verkoop of verandering van eigenaar samen met de pomp worden afgeleverd.
In de gebruiksaanwijzing worden de volgende symbolen gebruikt:
GEVAAR
Dit symbool betreft de handelingen en de bedrijfsomstandigheden die strikt moeten worden gerespecteerd om gevaren voor de gebruiker of andere personen te voorkomen.
OPGELET
Dit symbool betreft de informatie die in acht moet worden genomen om schade aan het apparaat te voorkomen.
OPMERKING
Dit symbool betreft de technische eigenschappen die in acht moeten worden genomen.
Veiligheidsmaatregelen
De pomp mag uitsluitend worden gebruikt als het deel uitmaakt van een electrische installatie die voldoet aan DIN/VDE 0100, Secties 737, 738, en 702 (zwembaden). Voor de veiligheid moet men controleren dat een differentiaalschakelaar van 10 A evenals een veiligheidsschakelaar voor storingsstromen met een instelling voor deze storingsstroom van nominaal 10/30 mA geïnstalleerd zijn.
De op het typeplaatje aangegeven waarde voor de netspanning en voor het stroomtype moeten overeenkomen met de eigenschappen van het electrische voedingsnet.
Indien verlengsnoeren noodzakelijk zijn, mag men uitsluitend gebruik maken van kabels 3x1,5 mm² van het type H07RN-F die voldoen aan DIN 57282/57245 met een steker die beveiligd is tegen waterspatten. De haspels van deze snoeren moeten volledig afgewikkeld zijn.
De pomp mag niet in gebruik worden genomen door:
- Personen die niet de gebruiksaanwijzing hebben doorgenomen en begrepen, - Minderjarigen (< 16 jaar).
De pomp mag uitsluitend worden gebruikt voor de doeleinden waarvoor deze werd ontworpen. Voordat men de pomp in gebruik neemt moet men het volgende controleren:
- de pomp, het voedingssnoer en de steker mogen niet beschadigd zijn - dat niemand met het water in contact komt.
Zet de pomp niet aan als deze beschadigd is. Reparaties mogen uitsluitend worden uitgevoerd in de door AL-KO erkende servicecentra
De pomp mag alleen met het handvat worden opgetild en vervoerd. Als men de steker uit de contactdoos wil trekken, mag daarvoor niet het snoer worden gebruikt.
Indien men onderhoud, schoonmaak-beurten of reparaties op de pomp wil uitvoeren, moet men eerst de steker uit de contactdoos trekken. Bescherm deze steker tegen vocht.
Het is niet toegestaan om eigenmachtig veranderingen op de pomp uit te voeren.
Gebruik
Toepassingen waar de pomp voor bestemd is:
De pomp is bestemd voor particulier gebruik in huis en tuin en mag uitsluitend worden gebruikt voor toepassingen die in overeenstemming zijn met de technische eigenschappen.
De pomp is uitsluitend geschikt voor de volgende toepassingen:
- Het leegpompen van ondergelopen huizen en kelders;
- Het leegpompen van reservoirs of voor het overpompen;
- Afwateren en drooghouden van putten van putjes;
- Beluchten en rondpompen van water in vijvers en kunstmatige watervallen;
- Afwateren van gefiltreerde riolen en putten (uitsluitend voor pompen van het type Drain 6000, Drain 8000, Drain 10500).
De pomp is uitsluitend geschikt voor de volgende vloeistoffen:
- Schoon wate;
- Regenwater;
- Water met chloor (van bijvoorbeeld zwembaden);
- Water voor huishoudelijk gebruik;
- Rioolslijk met maximum gehalte aan niet naar beneden gezonken van 5% en een Maximale korrelgrootte van 30 mm (uitsluitend voor pompen van het type Drain 6000, Drain 8000, Drain 10500).
Niet toegestane toepassingen
De pomp moet niet onafgebroken werken. Niet toegestane vloeistoffen:
- drinkwater
- zout water;
– vloeibare voedingsmiddelen;
– chemische en corrosieve stoffen; - zuren, ontvlambare explosieve of vluchtige stoffen;
- vloeistoffen met een temperatuur van boven 35°C;
– water met zand of andere schurende middelen; - rioolslijk met stukjes weefsel of papier (uitsluitend voor pompen van het type Sub 6000, Sub 8000, Sub 15000).
Beschrijving van de Pomp
Onderwaterpomp (Figuur A)
1 Trekontlasting van de kabel
2 Handgreep
3 Pomplichaam
4 Universele aansluitnippel
5 Verbindingsstuk 90°
6 Aanzuigspleten 7
7 Vlotterschakelaar r
8 Voedingssnoer
Werking
De pomp zuigt het water via de aanzuigspleten (6) aan en pompt het dan door de uitlaatopening naar buiten.
Thermische beveiliging
De pomp is voorzien van een thermische schakelaar die de pomp uitschakelt indien deze te warm wordt. In dit geval zal de pomp dan voor ongeveer 15 tot 20 minuten afkoelen en dan weer automatisch in werking treden.
Installatie en Inbedrijfname van de Pomp
- Draai het verbindingsstuk 90° (5) in de uitlaatopening.
- Draai de universele aansluitnippel (4) aan het verbindingsstuk 90° (5).
- Bevestig een buis aan de universele aansluitnippel.
De universele aansluitnippel kan worden gesneden zodat hij past bij het verbindingsstuk van de gekozen slang. Men verkrijgt de hoogste pompcapaciteit als men de diameter van de slang zo groot mogelijk kiest.
- Spoel de snoerhaspel helemaal af.
Controleer dat de electrische stekers zich niet op plaatsen bevinden waar ze onder water kunnen komen.
Laat de pomp langzaam in het water zakken. Houd hem wat schuin zodat eventueel opgehoopte lucht eruit kan (ontluchting). Let op het veiligheidsniveau van de pomp. Als de ondergrond modderig of zanderig is of als er grind liegt, dan is het beter om de pomp op een plaat te zetten of hem aan een koord op een veilige afstand van de bodem te houden.
De pomp mag geen vaste delen oppompen. Zand en andere schurende middelen zullen de pomp vernielen. Voor pompen die in putten worden gebruikt moet men een koord aan de handgreep bevestigen. Let op dat eventuele putten de juiste afmetingen hebben, zie figuur B.
Open putten voorzichtig.
- Steek de steker in de contactdoos. Als het water nu boven een bepaald niveau komt (opstartniveau), zal de vlotterschakelaar automatisch opstarten en weer stopzetten indien het water onder het zogenaamde stopniveau komt. Raadpleeg de technische eigenschappen.
Neem de noodzakelijke maatregelen om te voorkomen dat lokalen niet onder water lopen in geval van storingen aan de pomp of de andere componenten van het systeem. Men kan hiervoor zorgen door een noodpomp of alarm te installeren.
Laat de pomp niet werken als de uitlaatslang gesloten of verstopt is.
Pompen van restwater
Om het resterende water weg te pompen (wat overblijft als de vlotterschakelaar de pomp uitschakelt, zie de "Technische Eigenschappen") moet men de vlotterschakelaar als volgt met de hand bedienen:
- Trek de steker uit de contactdoos.
- Til de vlotterschakelaar op en bind deze vast in verticale stand.
- Steek de steker in de contactdoos. De pomp zal nu opstarten en het resterende water wegpompen.
Houd de pomp en het waterniveau goed in de gaten om te voorkomen dat de pomp droogloopt. Trek de steker uit de contactdoos zodra het water volledig is weggepompt.
Indien de waterhoogte onder 10/40 mm is gekomen zal de pomp lucht opzuigen. In zo'n geval moet de pomp ontlucht worden voordat men deze opnieuw gebruikt (zie Ingebruikname).
Instelling van het opstartniveau Het snoer van de vlotterschakelaar is bevestigd op het pomplichaam. Het niveau voor opstarten en afschakelen kunnen worden ingesteld door de bevestigingspositie van het vlotterschakelaarsnoer op de pomp te veranderen. Voor de lengte van dit snoer wordt 120 mm aangeraden.
Afschakelen van de Pomp
- Men hoeft alleen maar de steker uit de contactdoos te trekken.
Onderhoud en Reiniging
Voordat men ook maar enige ingreep op de pomp uitvoert (onderhoud en reiniging) moet de steker van de pomp uit de contactdoos zijn getrokken.
Pomp schoon maken
- Was telkens de pomp met schoon water na het pompen van water met chloor of andere vloeistoffen die resten kunnen achterlaten.
- Eventueel reinigt men ook de aanzuigspleten met schoon water.
Bescherming tegen vorst
Bescherm de pomp tegen vorst gedurende perioden dat men deze niet gebruikt. Niet vergeten om het water uit de pomp weg te laten lopen voordat men deze opbergt.
Afvoer van afval
Geef het gebruikte apparaat niet met het huisvuil mee!
De verpakking, het apparaat en de accessoires zijn van materiaal gemaakt dat hergebruikt kan worden. Lever uw bijdrage hiervoor.
Storingen
Voordat men ook maar enige ingreep op de pomp uitvoert om storingen te verhelpen moet de steker van de pomp uit de contactdoos zijn getrokken.
| Probleem | Oorzaak | Oplossing | |
| De motor draait niet | Schoepenrad geblokkeerd | Haal het blokkerende object uit het aanzuiggedeelte. | |
| De thermische schakelaar is afgeslagen | Wacht tot de thermische schakelaar de pomp weer laat lopen. Controleer de water-temperatuur. Laat de pomp nakijken. | ||
| Geen | Laahetsphæting voedingsnet door een gespecialiseerde electriciën controleren. | ||
| De vlotterschakelaar werkt niet als het waterniveau stijgt. | Stuur de pomp naar een Servicecentrum van AL-KO. | ||
| De pomp draait maar geeft geen water | Lucht in het pomplichaam | Laat de lucht ontsnappen door de pomp enigszins schuin te houden | |
| Aanzuiggedeelte | verstopt | Vuil | |
| Uitlaatsysteem afgesloten | Uitlaatsysteem open maken | ||
| Uitlaatslang | geknikt | Haal de knik i | |
| Er komt te weinig wa uit de pomp | Dæmeter van de slang te klein | Grotere uitlaatslang nemen | |
| Aanzuiggedeelte | verstopt | Vuil | |
| Stuwhoogte te groot | Stuwhoogte verminderen | ||
Als het niet lukt om de problemen te verhelpen, wordt aangeraden om zich tot het dichtstbijzijnde Servicecentrum van AL-KO te wenden.
Indledning
Kære kunde.
EG-conformiteitsverklaring
Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.
Product
Pomp, electrisch
Serienummer
G3023025
Type
Sub 6000 / 8001 / 15001
Drain 6001 / 8001 / 11001
Fabrikant
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
EU-richtlijnen
2006/95/EG
2004/108/EG
Gevolmachtigde
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Geharmoniseerde normen
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2009-10-19
Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.
Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:
correcte behandeling van het apparaat ■
inachtneming van de bedieningshandleiding ■
gebruik van originele reserveonderdelen ■
pogingen tot reparatie van het apparaat ■
technische wijzigingen aan het apparaat ■
gebruik dat niet in overeenstemming is met de bestem-
ming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)
Uitgesloten van de garantie zijn:
lakschade die is veroorzaakt door normale slijtage ■
■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX (X)
■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant
Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.
