NÁVOD NA OBSLUHU Drain 6001 AL-KO
Nenechte fungovat čerpadlo s uzavřeným nebo zablokovaným výtlačným potrubím.

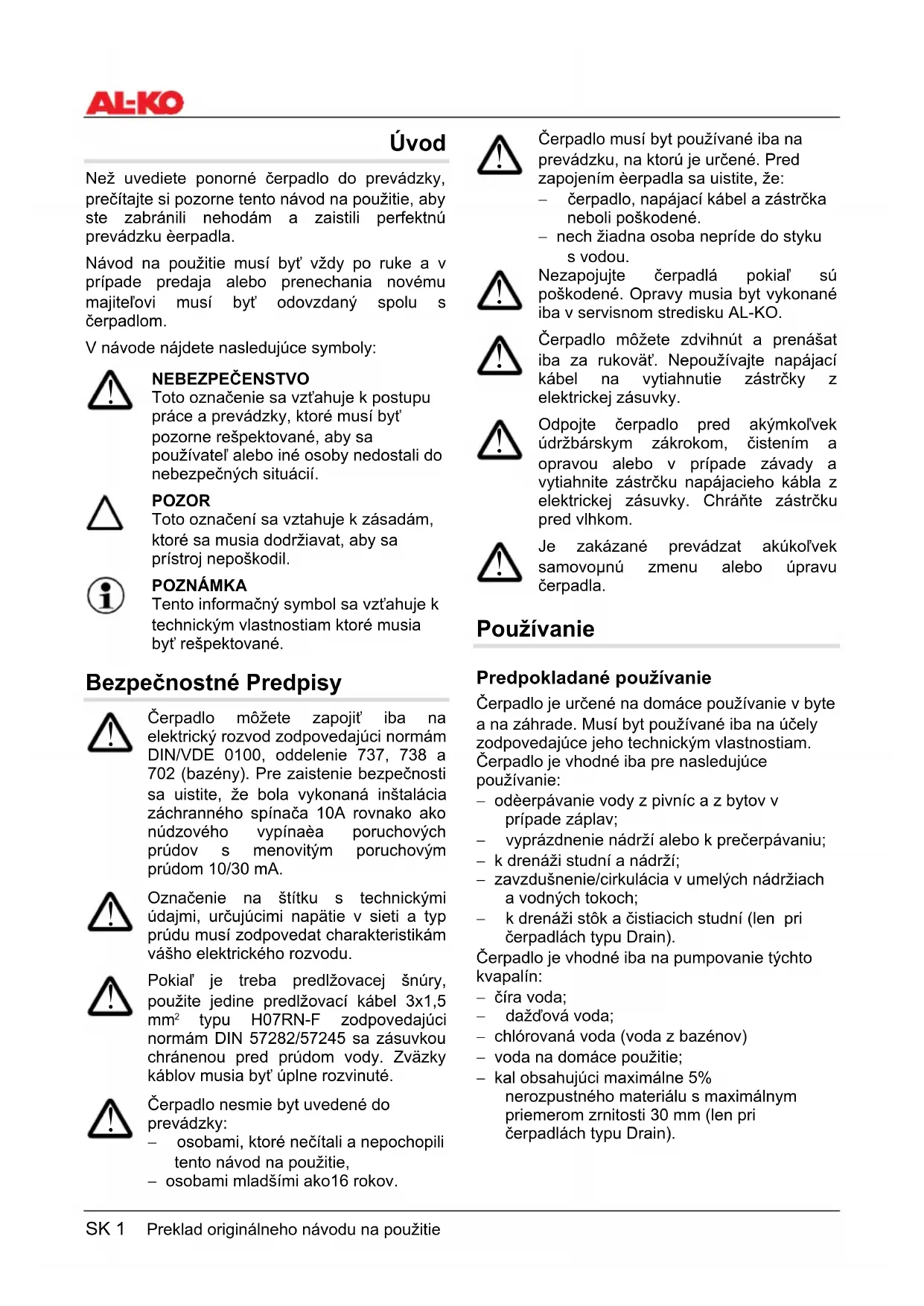

Návod na použitie musí byť vždy po ruke a v prípade predaja alebo prenechania novému majiteľovi musí byť odovzdaný spolu s čerpadlom.
V návode nájdete nasledujúce symboly:
NEBEZPEČENSTVO
Toto označenie sa vzt'ahuje k postupu práce a prevádzky, ktoré musí byt pozorne rešpektované, aby sa používateľ alebo iné osoby nedostali do nebezpečných situácií.
POZOR
Toto označení sa vztahuje k zásadám,
ktoré sa musia dodržiavat, aby sa
prístroj nepoškodil.
POZNÁMKA
Tento informačný symbol sa vzt'ahuje k technickým vlastnostiam ktoré musia byt' rešpektované.
Čerpadlo môžete zapojiť iba na elektrický rozvod zodpovedajúci normám DIN/VDE 0100, oddelenie 737, 738 a 702 (bazény). Pre zaistenie bezpečnosti sa uistite, že bola vykonaná inštalácia záchranného spínača 10A rovnako ako núdzového vypínaèa poruchových prúdov s menovitým poruchovým prúdom 10/30 mA.
Označenie na štítku s technickými údajmi, určujúcimi napätie v sieti a typ prúdu musí zodpovedat charakteristikám vášho elektrického rozvodu.
Pokial' je treba predlžovacej šnúry, použite jedine predlžovací kábel 3x1,5 mm² typu H07RN-F zodpovedajúci normám DIN 57282/57245 sa zásuvkou chránenou pred prúdom vody. Zväzky káblov musia byt úplne rozvinuté.
Čerpadlo nesmie byt uvedené do prevádzky:
– osobami, ktoré nečítali a nepochopili tento návod na použitie,
- osobami mladšími ako16 rokov.
Čerpadlo musí byt používané iba na prevádzku, na ktorú je určené. Pred zapojením èerpadla sa uistite, že:
– čerpadlo, napájací kábel a zástrčka neboli poškodené.
- nech žiadna osoba nepríde do styku s vodou.
Nezapojujte čerpadlá pokial' sú poškodené. Opravy musia byt vykonané iba v servisnom stredisku AL-KO.
Čerpadlo môžete zdvihnút a prenášat iba za rukoväť. Nepoužívajte napájací kábel na vytiahnutie zástrčky z elektrickej zásuvky.
Je zakázané prevádzat akúkol'vek samovoμnú zmenu alebo úpravu čerpadla.
Používanie
Predpokladané používanie
Čerpadlo je určené na domáce používanie v byte a na záhrade. Musí byt používané iba na účely zodpovedajúce jeho technickým vlastnostiam. Čerpadlo je vhodné iba pre nasledujúce používanie:
- odèerpávanie vody z pivníc a z bytov v prípade záplav;
– vyprázdnenie nádrží alebo k prečerpávaniu; - k drenáži studní a nádrží;
- zavzdušnenie/cirkulácia v umelých nádržiach a vodných tokoch;
- k drenáži stôk a čistiacich studní (len pri čerpadlách typu Drain).
Čerpadlo je vhodné iba na pumpovanie týchto kvapalín:
- číra voda;
– dažďová voda;
– chlórovaná voda (voda z bazénov)
– voda na domáce použitie; - kal obsahujúci maximálne 5% nerozpustného materiálu s maximálnym priemerom zrnitosti 30 mm (len pri čerpadlách typu Drain).
Zakázané používanie
Čerpadlo nesmie byť používané na nepretržitú prevádzku. Čerpadlo nie je vhodné na pumpovanie:
- pitnej vody;
- slanej vody;
- tekutých potravín;
- korozívnych a chemických látok;
- kyslých, zápalných, výbušných alebo prchavých kvapalín;
- kvapalín teplejších ako 35° C;
– vody s pieskom alebo brusných kvapalín. - kal obsahujúci textilný alebo papierový zvyškový materiál (len pri čerpadlách typu Sub).
Popis Čerpadla
Čerpadlo nasáva vodu nasávacími štrbinami (6) a odvádza ju prostredníctvom prívodového otvoru.
Tepelná ochrana
Čerpadlo je vybavené tepelným spínaèom, ktorý ho vypne v prípade prehriatia. Po ochladzovaní, ktoré trvá približne 15-20 minút, sa čerpadlo automaticky zapne.
Inštalácia a Uvedenie do Prevádzky
- Naskrutkovat kolenové spojenie (5) na prívodový otvor.
- Naskrutkovat viacrozmerový fitting (4) na kolenové spojenie (5).
- Napojit potrubie na viacrozmerový fitting.
Viacrozmerový fitting môže byt odrezaný, aby sa prispôsobil na napojenie zvoleného potrubia. Optimálne dopravované množstvo sa dosiahne použitím potrubia èo najväèšieho priemeru.
Uistite sa, že elektrické zástrèky sú na mieste chránenom pred zaplavením.
Ponorte pomaly čerpadlo do vody. Podržte čerpadlo v l'ahko naklonenej polohe, aby sa eventuálne uvol'nil vzduch, ktorý zostal vo vnútri (odvzdušnit'). Dejte pozor na bezpeènostnú úroveò čerpadla. V prípade bahnitého, piesoènatého alebo kamenitého podzemia je vhodné postaviť čerpadlo na urèený povrch alebo ho uved'te do prevádzky zavesené na lane. Uistite sa, aby bola dodržaná dostatoèná vzdialenost' od zeme.
Čerpadlo nesmie nasávať žiadne pevné častice. Piesok a iné brusné materiály, nachádzajúce sa vo vode, poškodzujú čerpadlo. Je vhodné pripevnit’ lano na rukoväť čerpadiel ponorených v studniach a nádržkách. V prípade nádržiek a malých studní je nutné dávať pozor na ich vhodné rozmery, vii. obr. C.
Zachovávajte vhodné opatrenia, aby ste v prípade poruchy čerpadla zabránili škodám spôsobením záplavy priestoru. Môžete sa poistit inštaláciou poplašného zariadenia alebo núdzového čerpadla.
Nenechajte fungovat čerpadlo s uzavretým alebo zablokovaným výtlaèným potrubím.
Vypumpovanie vody pozostalej nad úrovňou zvyškovej vody
Aby sa podarilo vypumpovat všetku vodu nad úrovňou zvyškovej vody (vií technické údaje), plavákový spínač musí byt uvedený do funkcie manuálne podľa nasledujúcich pokynov:
- Vytiahnite zástréku zo zásuvky.
- Vyzdvihnite plavákový spínaè a upevnite ho do zvislej polohy.
- Zasuòte zástréku do elektrickej zásuvky. Čerpadlo sa zapne a odpumpuje všetku zvyšnú vodu nad úrovňou zvyškovej vody.
V prípade že hladina zvyškovej vody je nižšia než 10/40 mm, čerpadlo nasáva vzduch. V tomto prípade ho musíte pred použitím odvzdušnit (vií Uvedenie do prevádzky).
Urèenie hladiny zapínanie a vypínanie
Kábel plavákového spínača je upevnený na telese čerpadla. Hladina zapnutia a vypnutia čerpadla sa môžu regulovat zmenou polohy upevnenia kábla plavákového spínača.
- Prepláchnite čerpadlo čistou vodou, pokiaľ ste nasávali chlórovanú alebo znečistenú vodu.
- Pokial' je to nutné, prepláchnite nasávacie štrbiny čistou vodou.
Odstránenie zapchatia èerpadla
Opotrebované prístroje nelikvidujte cez domový odpad!
Obal, prístroj a príslušenstvo sú vyrobené z recyklovateľných materiálov a je potrebné ich zodpovedajúco likvidovat'
Poruchy
Pred akýmkol'vek zákrokom na odstránenie eventuálnych závad, vytiahnite zástrčku z elektrickej zásuvky.
| Závada | Príčina | Odstránenie | závady |
| Motor nefunguje | Obežné koleso je zablokované Termický | Odstránit' zábranu v nasávaníPočajte, saž vypnický spínač opát zapne čerpadlo. Dat pozor na maximálnu teplotu kvapaliny. Nechat skontrolovat' čerpadlo | |
| Výpadok elektrickej energie | Nechajte skontrolovat'specializovaným elektrikárom napájanie elektrického prúdu | ||
| Plavákový spínač nezakroňí, kei sa hladina vody zvyšuje | Zašlite čerpadlo do špecializovaného servisu AL-KO | ||
| Čerpadlo funguje, ale nevydáva kvapalinu | Vzduch v telese čerpadla | Podržte čerpadlo v naklonenej polohe, aby sa odvzdušnilo | |
| Zábrana v nasávaní. Odstránite špinu z nasávania | |||
| Výtlaèné potrubie uzavreté | Otvorit' výtlačné potrubie | ||
| Výtlaèné potrubie ohnuté | Natiahnuť výtlaèné potrubie | ||
| Príliš nízke dopravované množstvo | Príliš malý priemer potrubia | Použit' väčšie výtlačné potrubie | |
| Zábrana v nasávaní | Odstránit' znečistenie v nasávaní | ||
| Výtlačná výška príliš vysoká | Znížit' výtlačnú výšku | ||
V prípade neopraviteľných závad Vás žiadame, aby ste sa obrátili na najbližšiu Servisnú službu klientov AL-KO.
Bevezetés
Pokusu o opravu prístroje ■
Ze záruky je vyňato:
Vyhlásenie o zhode - ES
Týmto vyhlasujeme, že tento výrobok v prevedení, ktoré sme uvedli do prevádzky, zodpovedá požiadavkám harmonizovaných smerníc EÚ, bezpečnostných noriem EÚ a noriem platných pre tento výrobok.
Výrobok
Domáca vodáréň
Výrobné číslo
G3023025
Typ
Sub 6000 / 8001 / 15001
Drain 6001 / 8001 / 11001
Výrobca
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Smernice EÚ
2006/95/EG
2004/108/EG
Splnomocnenec
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Harmonizované normy
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2009-10-19
Prípadnú materiálovú alebo výrobnú chybu počas zákonnej záručnej lehoty odstránime podľa nášho rozhodnutia pomocou opravy alebo náhradnej dodávky. Premlčacia doba je určená podľa práva krajiny, kde bolo zariadenie nakúpené.
Náš príslub záruky platí len v prípade, že: Záruka stráca platnosť v prípade, že:
Zariadenie bolo správne obsluhované ■
Dodržiaval sa návod na obsluhu ■
Používali sa len originálne náhradné diely ■
Na zariadení boli vykonané pokusy o opravu ■
Na zariadení boli vykonané technické zmeny ■
Zariadenie sa nepouživalo podľa účelu, na ktorý bolo určené (napr. priemyselné alebo komunálne použitie)
Zo záruky sú vylúčené:
Poškodenia laku, ku ktorým došlo normálnym opotrebovaním ■
■ Opotrebovávané diely, ktoré sú na karte náhradných dielov označené rámčekom XXX XXX (X)
■ Spal'ovacie motory – Pre tieto platia samostatné záručné podmienky príslušného výrobcu motora
V prípade záruky sa obrátte, prosím, s týmto vyhlásením o záruke a dokladom o nákupe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmto príslubom záruky zostávajú zákonné nároky kupujúceho voči predávajúce-mu na odstránenie nedostatkov nedotknuté.
