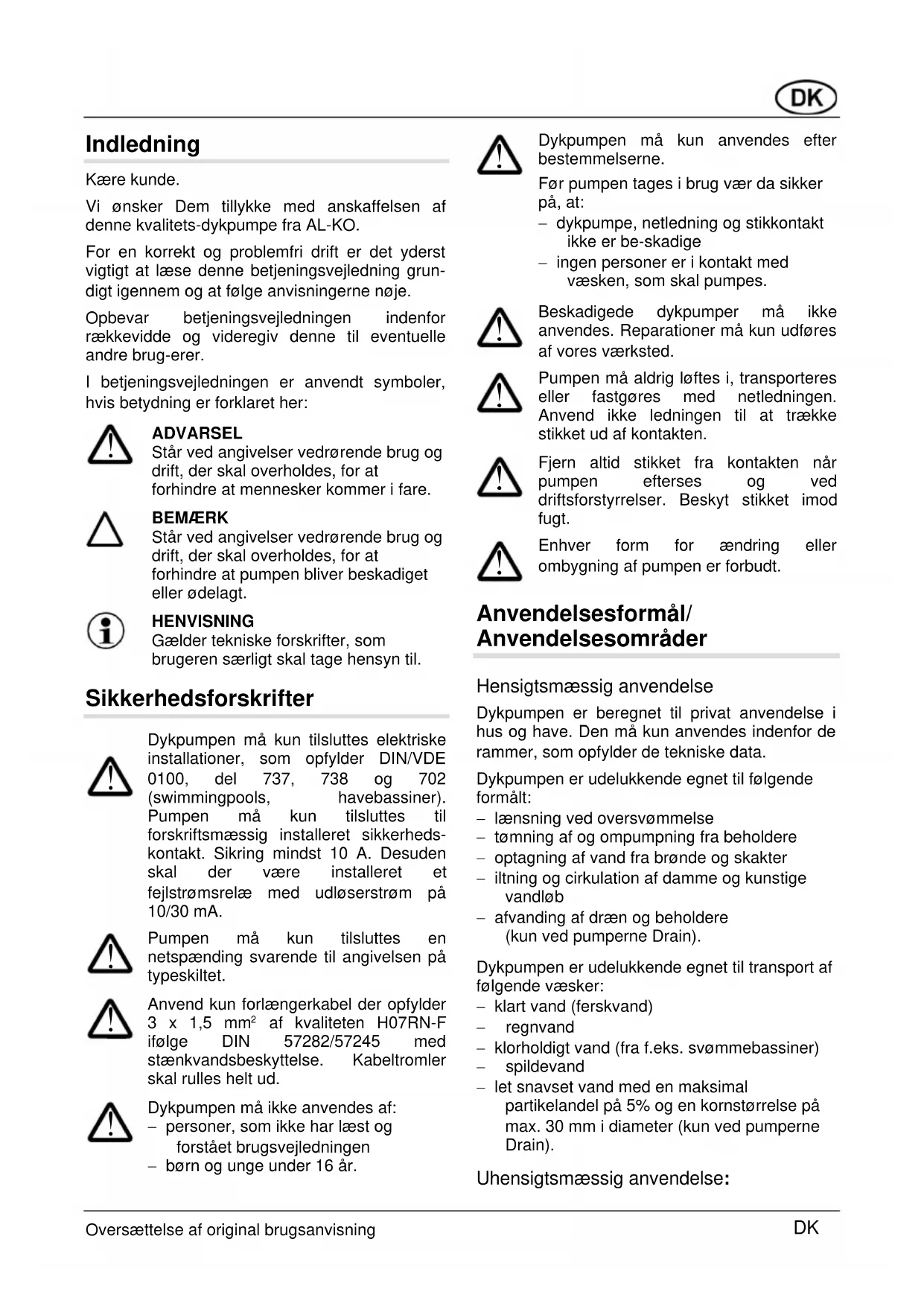

BRUGSANVISNING Drain 6001 AL-KO
Vi ønsker Dem tillykke med anskaffelsen af denne kvalitets-dykpumpe fra AL-KO.
For en korrekt og problemfri drift er det yderst vigtigt at læse denne betjeningsvejledning grundigt igennem og at følge anvisningerne nøje.
Opbevar betjeningsvejledningen indenfor rækkevidde og videregiv denne til eventuelle andre brug-erer.
I betjeningsvejledningen er anvendt symboler, hvis betydning er forklaret her:
ADVARSEL
Står ved angivelser vedrørende brug og drift, der skal overholdes, for at forhindre at pumpen bliver beskadiget eller ødelagt.
HENVISNING
Gælder tekniske forskrifter, som brugeren særligt skal tage hensyn til.
Sikkerhedsforskrifter
Dykpumpen må kun tilsluttes elektriske installationer, som opfylder DIN/VDE 0100, del 737, 738 og 702 (swimmingpools, havebassiner). Pumpen må kun tilsluttes til forskriftsmæssig installeret sikkerhedskontakt. Sikring mindst 10 A. Desuden skal der være installeret et fejlstrømsrelæ med udløserstrøm på 10/30 mA.
Pumpen må kun tilsluttes en netspænding svarende til angivelsen på typeskiltet.
Anvend kun forlængerkabel der opfylder 3 x 1,5 mm² af kvaliteten H07RN-F ifølge DIN 57282/57245 med stænkvandsbeskyttelse. Kabeltromler skal rulles helt ud.
Dykpumpen må ikke anvendes af: - personer, som ikke har læst og forstået brugsvejledningen - børn og unge under 16 år.
Dykpumpen må kun anvendes efter bestemmelserne.
Før pumpen tages i brug vær da sikker på, at:
- ingen personer er i kontakt med væsken, som skal pumpes.
Beskadigede dykpumper må ikke anvendes. Reparationer må kun udføres af vores værksted.
Pumpen må aldrig løftes i, transporteres eller fastgøres med netledningen. Anvend ikke ledningen til at trække stikket ud af kontakten.
Fjern altid stikket fra kontakten när pumpen efterses og ved driftsforstyrrelser. Beskyt stikket imod fugt.
Enhver form for ændring eller ombygning af pumpen er forbudt.
Hensigtsmæssig anvendelse
Dykpumpen er beregnet til privat anvendelse i hus og have. Den må kun anvendes indenfor de rammer, som opfylder de tekniske data.
Dykpumpen er udelukkende egnet til følgende formålt:
- lænsning ved oversvømmelse
- tømning af og ompumpning fra beholdere
- optagning af vand fra brønde og skakter
- iltning og cirkulation af damme og kunstige vandløb
- afvanding af dræn og beholdere (kun ved pumperne Drain).
Dykpumpen er udelukkende egnet til transport af følgende væsker:
- klart vand (ferskvand)
- regnvand
- klorholdigt vand (fra f.eks. svømmebassiner)
- spildevand
- let snavset vand med en maksimal partikelandel på 5% og en kornstørrelse på max. 30 mm i diameter (kun ved pumperne Drain).
Uhensigtsmæssig anvendelse:
Pumpen må ikke anvendes til vedvarende drift. Den er desuden ikke egnet til pumpning af følgende:
- drikkevand
- saltvand
– levnedsmidler
– aggressive kemikalier - ætsende, brandbare, eksplosive eller flygtige væsker
- væsker, som er varmere end 35 °C
- sandholdigt vand og slibende/grovkornede stoffer
- snavset vand med dele af tekstiler eller papir (kun pumperne Sub).
1 Kabelfastgørelse
2 Håndtag
3 Pumpehus
4 Slangenippel (kombinippel)
5 Vinkelrør
6 Indsugningssi
7 Svømmerafbryderen
8 Tilslutningskabel
Funktionsbeskrivelse
Dykpumpen suger væsken ind gennem indsugningssi (6) og pumper det til pumpeudgang.
Termosikring
Dykpumpen er forsynet med en termosikring. Ved en evt. overophedning af pumpen, bliver den automatisk slået fra. Afkølingstiden ligger på ca. 15-20 min. Herefter kobles pumpen automatisk til igen. Anvend kun pumpen i neddykket tilstand.
Montering/Ibrugtagning
- Skru vinkelrøret (5) i pumpeudgangen.
- Skru slangeniplen (4) i vinkelrøret (5).
- Fastgør en slange til slangeniplen (4).
Slangeniplen kan alt afhængigt af den valgte slangediameter passes til. En større diameter betyder større ydelse.
- Slangeniplen kan alt afhængigt af den valgte slangediameter passes til. En større diameter betyder større ydelse.
Sørg for at sikre Dem, at nettilslutningen er placeret udenfor risiko for at blive oversvømmet, og at den er beskyttet mod fugt.
Sænk langsomt pumpen skråt ned i væsken så luften i pumpehuset siver ud. Vær opmærksom på at pumpen står sikkert. Ved blød bund eller bund med sand og sten eller lignende, skal pumpen ved drift stilles på et passende bredt, fast underlag. Pumpen kan også ophænges i et reb eller lignende. Vær opmærksom på at der er tilstrækkelig stor afstand til bunden.
Pumpen må ikke suge faste legemer. Sand og andre grovkornede slibende stoffer i væsken ødelægger pumpen. Fastgør et reb på håndtaget, hvis pumpen skal sænkes ned i brønde og skakte. Mindstemål for skakte skal overholdes, se billede B
Ved anvendelse i skakter, skal skaktåbning-en afdækkes med trædefast materiale.
- Stik netstikket i stikkontakten. Pumpen starter automatisk, när vandstanden när en bestemt højde (tilkoblingshøjden) ved, at svømmeafbryderen slår til, og när vandstanden falder, slår afbryderen så fra igen, när frakoblingshøjden nås. Se tekniske data.
Ved automatisk drift skal der foretages de nødvendige forholdsregler, så der ikke kan ske yderligere skader forårsaget af en eventuel oversvømmelse, hvis pumpen skulle sætte ud. Dette kan gøres i form af en alarm eller en reservepumpe.
Sørg for at pumpen ikke tilsluttes en tilstoppet eller lukket afgangsslange..
Pumpning til minimal restvæskehøjde
For at pumpe ned til minimal restvæskehøjde (se tekniske data) skal svømmekontakten betjenes manuelt.
Dette gøres på følgende vis:
- Træk netstikket ud af stikkontakten.
- Svømmeafbryderen fastgøres i positionen opad.
- Sæt netstikket i stikkontakten - herefter starter pumpen automatisk.
Hold pumpen under konstant opsyn når der pumpes ned til restvæskehøjde, og sørg for at pumpen ikke løber tør. Når minimal rest-væskehøjde nås slukkes pumpen ved at netstikket trækkes ud af stikkontakten.
Underskrides minimal restvæskehøjde (mindre end 10/40 mm) suger pumpen luft. Hvis dette sker skal pumpen, hvis væskehøjden fortsat stiger, tømmes for luft igen, før den startes.
Indstilling af til- og frakoblingshøjden
Svømmekontaktens kabel er klemt på pumpehuset. Ved at ændre på klemmepositionen kan til- og frakoblingshøjderne indstilles individuelt. Den anbefalede kabellængde til svømmekontakten er ca. 120 mm.
Slukke pumpen
- Træk netstikket ud af stikkontakten.
Vedligeholdelse og pleje
Driftsforstyrrelser, fejlsøgning og afhjælpning
Før vedligeholdelsesarbejder foretages på pumpen, skal det sikres, at pumpen ikke er tilsluttet nettet (fjern netstikket og sørg for at pumpen ikke på nogen måde uforvarende kan kobles til igen!)
Rengøring
- efter pumpning af klorholdigt vand eller væsker som efterlader rester, skal pumpen skylles godt igennem med klart vand.
- rengør efter behov indsugningsenhedens indsugningssi med klart vand.
Frostsikring
Pumpen må ikke udsættes for frost. Pumpen opbevares tømt og frostsikkert.
Bortskaffelse
RL 2002/96 EG
Udtjente maskiner må ikke bortskaffes sammen med normalt husholdningsaffand!
Emballagen, maskinen og tilbehøret er fremstilles af genbrugelige materialer og skal bortskaffes tilsvarende.
Før alle fejlsøgninger påbegyndes skal netstikket altid være trukket ud.
| Problem | Årsag | Afhjælpning |
| Motoren kører ikke. | Pumpehjulet blokeret. | Fjern tilsmudsningen i indløbet. |
| Pumpen slukker pga. | overophedning (Termosikring). | Rengør pumpe-hjulet med en vandstråle.Vent til sikringen automatisk slår pumpen til igen. Få pumpen tjekket. Væskens temperatur må ikke vedvarende overstige +35°C. |
| Ingen strøm. | Indlever pumpen til reparation | |
| Svømmerkontakten skifter | ikke ved stigende vandstand. | Send pumpen til AL-KO service |
| Dykpumpen kører, men | Luftlomme i pumpehuset. | Skråtstil pumpen for at luften kan slippe ud. |
| pumper ikke væske ud. | ||
| Indsugningsenheden er stoppet. | Rengør | indsugningsenheden. |
| Afgangsslangen er tilstoppet. | Fjern tilstopningen i | Afgangsslangen. |
| Afgangsslangen er bøjet. | Ret afgangsslangen ud. | |
| Dykpumpen pumper kun væsken ud meget langsomt eller svagt. | Slangediameteren er for lille. | Anvend slange med større diameter. |
| Indsugningsenheden er tilstoppet. | Rengør | indsugningsenheden. |
| Løftehøjden er for stor. | Reducér løftehøjden. |
Ved driftsforstyrrelser, som ikke umiddelbart kan afhjælpes, bedes de henvende Dem til købsstedet.
Inledning
- Veckla ut anslutningskabeln helt.
Pumpning til minimal restvæskehøjde
Funktionsbeskrivelse
Hermed erklærer vi, at dette produkt, i den af os markedsførte udførelse, opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne og de produktspecifikke standarder.
Produkt
Dykpumpe, elektrisk
Serienummer
G3023025
Type
Sub 6000 / 8001 / 15001
Drain 6001 / 8001 / 11001
Producent
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
EU-direktiver
2006/95/EG
2004/108/EG
Befuldmægtiget repræsentant
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Harmoniserede standarder
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2009-10-19
Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i det land, hvor maskinen er købt.
Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:
Korrekt behandling af maskinen ■
lagttagelse af betjeningsvejledningen ■
Anvendelse af originale reservedele ■
Reparationsforsøg på maskinen ■
Tekniske ændringer på maskinen ■
Ikke-bestemmelsesmæssig anvendelse
(f.eks. erhvervsmæssig eller kommunal anvendelse)
Garantien omfatter ikke:
Lakskader, der skyldes normal slitage ■
Sliddele, der på reservedelskortet er mærket med ramme ■ XXX (X)
Forbrændingsmotorer – disse er omfattet af særlige garantibestemmelser fastsat af den pågældende motorproducent I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indflydelse på købers ved lov fastsatte garantikrav over for sælger.
