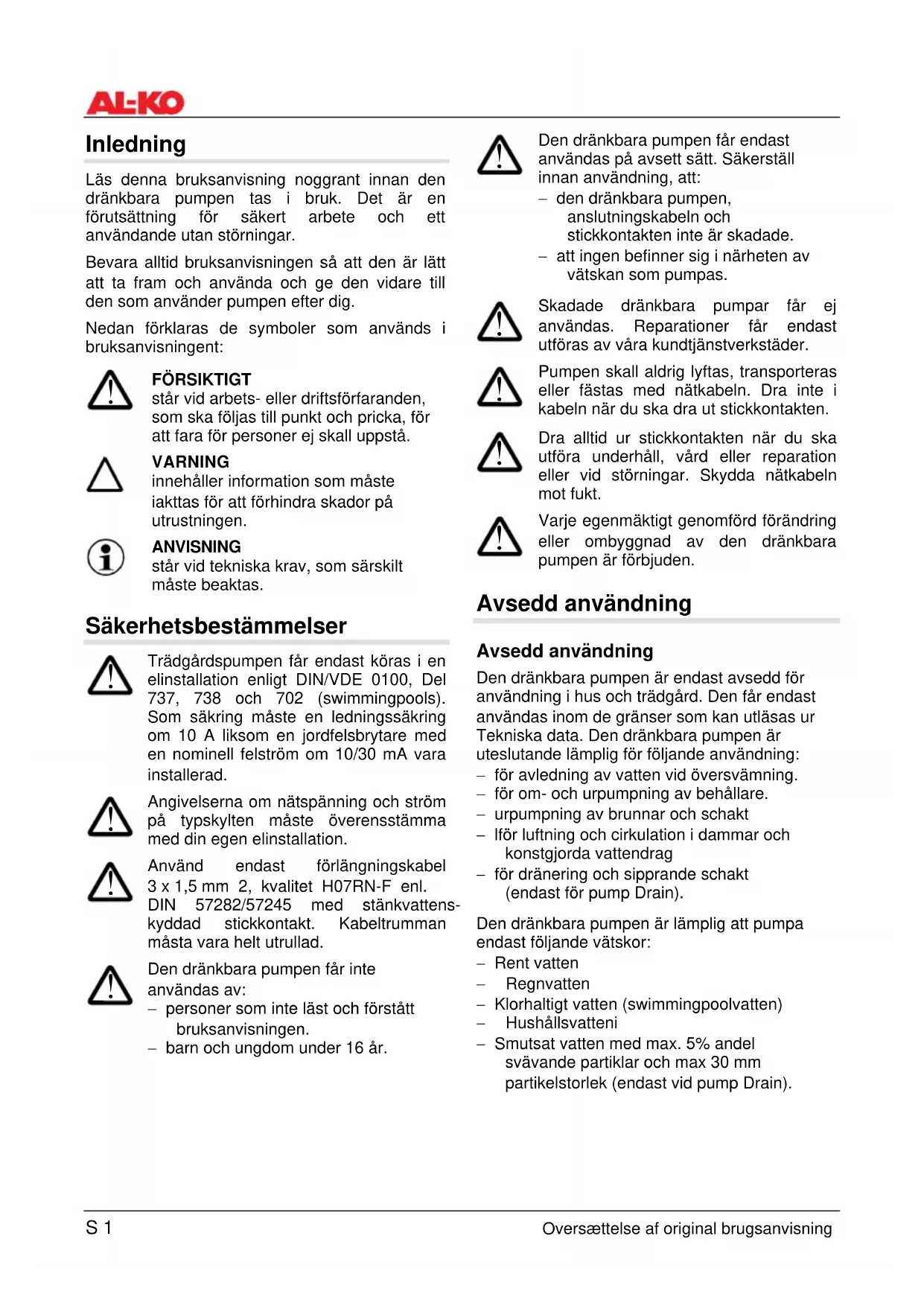

BRUKSANVISNING Drain 6001 AL-KO

Läs denna bruksanvisning noggrant innan den dränkbara pumpen tas i bruk. Det är en förutsättning för säkert arbete och ett användande utan störningar.

Bevara alltid bruksanvisningen så att den är lätt att ta fram och använda och ge den vidare till den som använder pumpen efter dig.

Nedan förklaras de symboler som används i bruksanvisningent:

FÖRSIKTIGT

står vid arbets- eller driftsförfaranden, som ska följas till punkt och pricka, för att fara för personer ej skall uppstå.

WARNING

innehåller information som måste iakttas för att förhindra skador på utrustningen.

ANVISNING

står vid tekniska krav, som särskilt måste beaktas.

Säkerhetsbestämmelser

Trädgårdspumpen får endast köras i en elinstallation enligt DIN/VDE 0100, Del 737, 738 och 702 (swimmingpools). Som säkring måste en ledningssäkring om 10 A liksom en jordfelsbrytare med en nominell felström om 10/30 mA vara installerad.

Angivelserna om nätspänning och ström på typskylten måste överensstämma med din egen elinstallation.

Använd endast förlängningskabel 3 x 1,5 mm 2, kvalitet H07RN-F enl. DIN 57282/57245 med stänkvattenskyddad stickkontakt. Kabeltrumman måsta vara helt utrullad.

Den dränkbara pumpen får inte användas av:

• personer som inte läst och förstått bruksanvisningen.
  – barn och ungdom under 16 år.

Den dränkbara pumpen får endast användas på avsett sätt. Säkerställ innan användning, att:

– den dränkbara pumpen, anslutningskabeln och stickkontakten inte är skadade.
- att ingen befinner sig i närheten av vätskan som pumpas.

Skadade dränkbara pumpar får ej användas. Reparationer får endast utföras av våra kundtjänstverkstäder.

Pumpen skall aldrig lyftas, transporteras eller fästas med nätkabeln. Dra inte i kabeln när du ska dra ut stickkontakten.

Dra alltid ur stickkontakten när du ska utföra underhåll, vård eller reparation eller vid störningar. Skydda nätkabeln mot fukt.

Varje egenmäktigt genomförd förändring eller ombyggnad av den dränkbara pumpen är förbjuden.

Avsedd användning

Avsedd användning

Den dränkbara pumpen är endast avsedd för användning i hus och trädgård. Den får endast användas inom de gränser som kan utläsas ur Tekniska data. Den dränkbara pumpen är uteslutande lämplig för följande användning:

• för avledning av vatten vid översvämning.
• för om- och urpumpning av behållare.
• urpumpning av brunnar och schakt
• Iför luftning och cirkulation i dammar och konstgjorda vattendrag
• för dränering och sipprande schakt (endast för pump Drain).

Den dränkbara pumpen är lämplig att pumpa endast följande vätskor:

• Rent vatten
• Regnvatten
• Klorhaltigt vatten (swimmingpoolvatten)
• Hushållsvatteni
• Smutsat vatten med max. 5% andel svävande partiklar och max 30 mm partikelstorlek (endast vid pump Drain).

Icke avsedd användning

Den dränkbara pumpen får inte användas i kontinuerlig drift. Den är inte lämplig att pumpa:

• dricksvatten
• saltvatten
• livsmedel
• aggressiva vätskor, kemikalier
  – frätande, brännbara, explosiva eller förgasande vätskor
• vätskor som är varmare än 35 °C
  – sandhaltigt vatten och smärglande ämntent
• smutsvatten med textil eller papperspartiklar (endast pump Sub).

Apparatbeskrivning

1 Kabelklämma
2 Bärhandtag
3 Chassi, pump
4 Kombinippel
5 Anslutningsvinkel
6 insugsöppning
7 Flottör
8 Nätkabel

Funktion

Den dränkbara pumpen suger vätskan genom insugsöppningen (6) och vidarebefordrar den till pumputgången.

Termoskydd

Den dränkbara pumpen har ett termoskydd, som slår av pumpen om den överhettas. Efter en tid för avkylning (c:a 15-20 minuter) slås pumpen automatiskt på igen. Pumpen får endast användas under vattenytan.

Apparatuppställning, första användning

1. Skruva in anslutningsvinkeln (5) i pumputgången.
2. Skruva in kombinippeln (4) i anslutningsvinkeln (5).
3. Fäst en slang vid kombinippeln.

Kombinippeln kan skäras av för att passa den valda slanganslutningen. Bästa resultat uppnås genom att använda störstmöjliga slangdiameter.

Kontrollera att elkontakterna befinner sig på översvämningssäker plats.

Sänk pumpen långsamt ner i vätskan. Håll pumpen något lutad så att eventuell instängd luft kan tränga ut. Se till att pumpen står stadigt Skall pumpen användas på slammig, sandig eller stenig botten, ställ pumpen på en platta eller låt den hänga i ett snöre. Kontrollera att avståndet till botten är tillräckligt.

Pumpen får inte suga in fasta partiklar. Sand eller andra smärglande partiklar i vätskan kan förstöra pumpen. Innan du sänker ner pumpen i brunnar och schakt: Fäst en stältråd eller ett rep i bärhandtaget. Beakta vid pumpning i schakt kraven på utrymme, se Bild B..

Täck över schakten så att de är säkra att gå över.

1. Stoppa stickkontakten i väggurtaget.

Pumpen slår automatiskt på när flottören när ett bestämt vattenstånd (påslagshöjd) och slår av vid sänkt vattenstånd (avslagshöjd, se tekniska data.

Uteslut genom lämpliga åtgärder att pumpstörningar förorsakar översvämning. Installera t.ex. ett larm eller en reservpump.

Kör inte pumpen mot en stängd tryckledning.

Urpumpning vid restvattenhöjd

Vid urpumpning på restvattenhöjd (se tekniska data) måste flottören handhas manuellt enligt följande:

1. Dra ur stickkontakten ur väggurtaget.
2. Fäst flottören uppå.
3. Stoppa stickkontakten i väggurtaget. Pumpen slår på och börjar arbeta.

Bevaka alltid pumpen vid urpumpning på restvattenhöjd och undvik att torrkörning. När pumpen när restvattenhöjd, stäng av den genom att dra ur stickkontakten.

Underskrids restvattenhöjden (mindre än 10/40 mm) suger pumpen luft. Händer detta måste pumpen luftas i stigande vattenständ före nästa användning (se första användning).

Inställning av påslags- och avslagshöjd Flottörens kabel är fäst på pumpchassit. Genom att förändra fästets position kan flottörens kopplingspunkter ställas in individuellt. Rekommenderad kabellängd till flottören är c:a 120 mm.

Stänga av pumpen

1. Dra ur stickkontakten ur väggurtaget.

Underhåll och vård

Dra ur kontakten före varje underhåll och säkra mot anslutning.

Rengöringsarbeten

• Om pumpen pumpat klorhaltigt swimmingpoolvatten eller vätskor som lämnar restprodukter, måste den spolas med rent vatten.
• Rengör efter behov insugsöppningen med rent vatten.

Frostskydd

Skydda pumpen mot frost. Töm pumpen och bevara den på frostskyddad plats.

Återvinning

Släng inte uttjänta maskiner med hushållssoporna!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara materialier och måste omhändertas i enlighet därmed.

Störning

Dra ur nätkabeln innan du åtgärdar en störning.

Störning	Orsak	Åtgård
Motorn går inte Pumphjulet blockerat Ta bort smuts vid insuget
Termobrytaren har stängt av		Vänta tills termobrytaren åter slår på pumpen. Beakta vätskans max-temperatur. Låt prova pumpen
	Ingen	Låt eätspäckningen kontrollera strömförsörjningen
	Flottören slår inte på vid stigande vatten-stånd	Sänd pumpen till AL-KO service
Den dränkbara pumpen går men pumpar inte vätska	Luft i pumpens chassi	Släpp ut luften genom att hålla pumpen lutad
Stopp på sugsidan Avlägsna smuts i insuget
Tryckledningen stängd Öppna tryckledningen
Tryckslangen bockad Sträck tryckslangen
Pumpad vätskemängd är för liten	Slangdiametern för liten	Använd grövre tryckslang
Stopp på sugsidan		Avlägsna smuts från insugnmingsområdet
Sughöjden för stor	Minska sughöjden

Vid störningar du inte själv kan åtgärda: Vänd dig till ansvarig kundtjänst.

Johdanto

EG-försäkran om överensstämmelse

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt

Dränkbar pump, elektrisk

Serienummer

G3023025

Typ

Sub 6000 / 8001 / 15001

Drain 6001 / 8001 / 11001

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-direktiv

2006/95/EG

2004/108/EG

Företrädare

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmoniserade normer

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2009-10-19

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:

Ett korrekt handhavande av maskin ■

Användning av reservdelar i original ■

Reparationsförsök av maskin ■

Tekniska ändringar på maskinen ■

Ej ändamålsenlig användning ■

(t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

Förslitningsdelar, som på reservdelskartan är märkta med ramar XXX (X)

Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.
