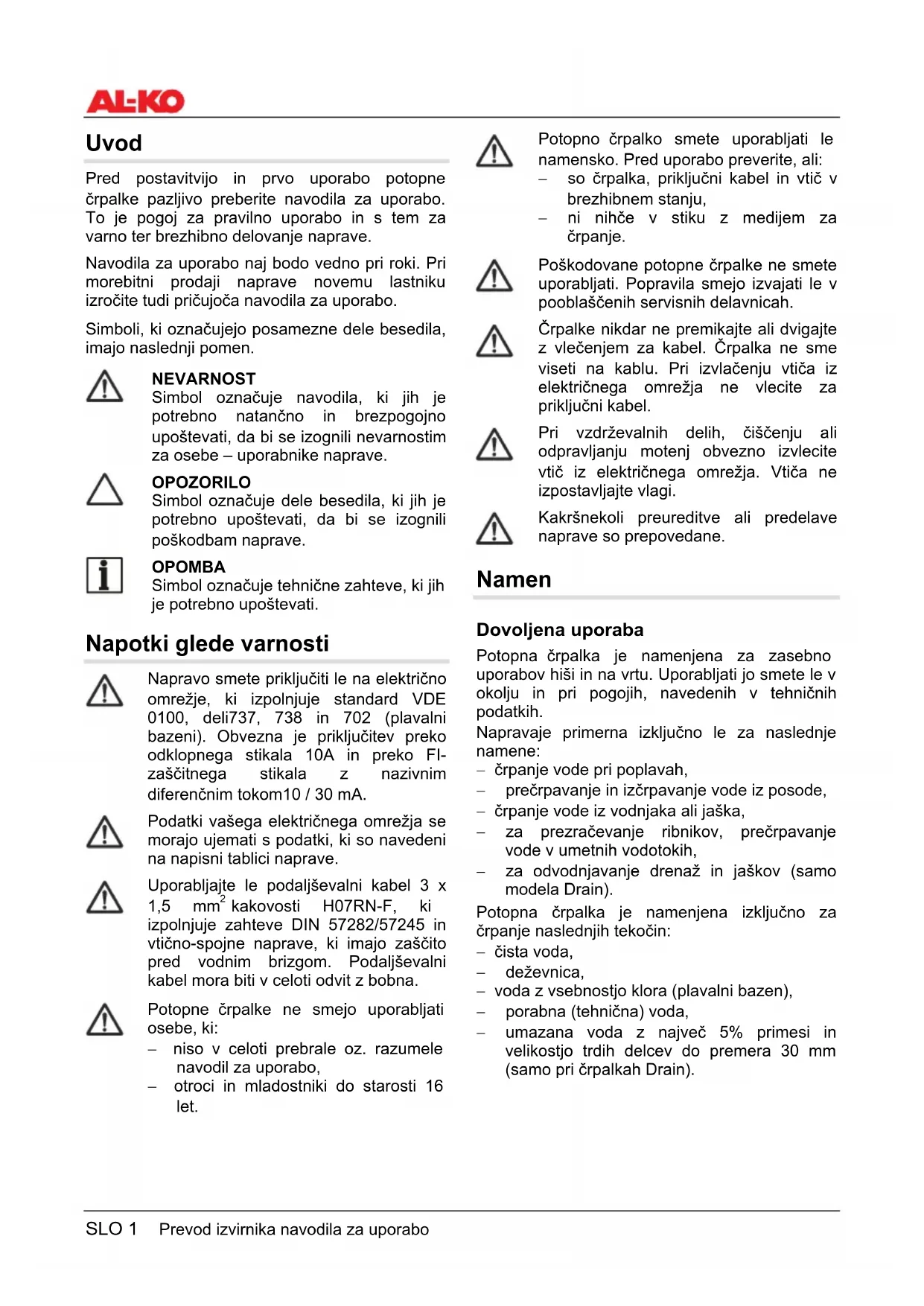

NAVODILA ZA UPORABO Drain 6001 AL-KO
Navodila za uporabo naj bodo vedno pri roki. Pri morebitni prodaji naprave novemu lastniku izročite tudi pričujuča navodila za uporabo.
Simboli, ki označujejo posamezne dele besedila, imajo naslednji pomen.
NEVARNOST
Simbol označuje navodila, ki jih je potrebno natančno in brezpogojno upoštevati, da bi se izognili nevarnostim za osebe – uporabnike naprave.
OPOZORILO
Simbol označuje dele besedila, ki jih je potrebno upoštevati, da bi se izognili poškodbam naprave.
OPOMBA
Simbol označuje tehnične zahteve, ki jih je potrebno upoštevati.
Napotki glede varnosti
Napravo smete priključiti le na električno omrežje, ki izpolnjuje standard VDE 0100, deli737, 738 in 702 (plavalni bazeni). Obvezna je priključitev preko odklopnega stikala 10A in preko Fizaščitnega stikala z nazivnim diferenčnim tokom10 / 30 mA.
Podatki vašega električnega omrežja se morajo ujemati s podatki, ki so navedeni na napisni tablici naprave.
Uporabljajte le podaljševalni kabel 3 x 1,5 mm² kakovosti H07RN-F, ki izpolnjuje zahteve DIN 57282/57245 in vtično-spojne naprave, ki imajo zaščito pred vodnim brizgom. Podaljševalni kabel mora biti v celoti odvit z bobna.
Potopne črpalke ne smejo uporabljati osebe, ki:
- niso v celoti prebrale oz. razumele navodil za uporabo,
- otroci in mladostniki do starosti 16 let.
Potopno črpalko smete uporabljati le namensko. Pred uporabo preverite, ali:
– so črpalka, priključni kabel in vtič v brezhibnem stanju,
- ni nihče v stiku z medijem za črpanje.
Poškodovane potopne črpalke ne smete uporabljati. Popravila smejo izvajati le v pooblaščenih servisnih delavnicah.
Črpalke nikdar ne premikajte ali dvigajte z vlečenjem za kabel. Črpalka ne sme viseti na kablu. Pri izvlačenju vtiča iz električnega omrežja ne vlecite za priključni kabel.
Pri vzdrževalnih delih, čiščenju ali odpravljanju motenj obvezno izvlecite vtič iz električnega omrežja. Vtiča ne izpostavljajte vlagi.
Kakršnekoli preureditve ali predelave naprave so prepovedane.
Namen
Dovoljena uporaba
Potopna črpalka je namenjena za zasebno uporabov hiši in na vrtu. Uporabljati jo smete le v okolju in pri pogojih, navedenih v tehničnih podatkih.
Napravaje primerna izključno le za naslednje namene:
- črpanje vode pri poplavah,
– prečrpavanje in izčrpavanje vode iz posode, - črpanje vode iz vodnjaka ali jaška,
- za prezračevanje ribnikov, prečrpavanje vode v umetnih vodotokih,
- za odvodnjavanje drenaž in jaškov (samo modela Drain).
Potopna črpalka je namenjena izključno za črpanje naslednjih tekočin:
- čista voda,
- deževnica,
- voda z vsebnostjo klora (plavalni bazen),
– porabna (tehnična) voda, - umazana voda z največ 5% primesi in velikostjo trdih delcev do premera 30 mm (samo pri črpalkah Drain).
Prepovedana uporaba
Črpalka ne sme trajno obratovati. Ni primerna za črpanje:
- pitne vode,
- slane vode,
- živil,
– agresivnih sredstev oz. kemikalij, - jedkih, vnetljivih, eksplozivnih sredstev ali tekočin, ki se vplinjajo,
– tekočin s temperaturo nad 35°C, - vode, ki vsebuje pesek ali druge ostre delce, umazane vode z vlakni tekstila ali koščki papirja (samo pri modelih SUB).
Opis naprave
Potopna črpalka (slika A)
- sponka za kabel
- ročaj
- ohišje črpalke
- kombinirani nastavek
- priključni kotni element
- sesalna rešetka
- plavajoče stikalo
- priključni kabel
Delovanje
Črpalka sesa vodo skozi sesalno rešetko (6) in jo črpa skozi priključek tlačne cevi.
Termična zaščita
Črpalka je opremljena s termično zaščito, ki izključi črpalko v primeru prekomernega segrevanja. Ko se črpalka ohladi (15 do 20 minut), se samodejno vključi. Črpalko smete uporabljati le, kadar je potopljena.
Postavitev črpalke in zagon
- Priključni kotni element (5) privijte v tlačni priključek črpalke.
- Kombinirani nastavek (4) privijte na priključni kotni element (5).
- Na kombinirani nastavek pritrdite cev.
Kombinirani nastavek lahko, odvisno od uporabljene cevi, skrajšate. Za učinkovito črpanje vode uporabite cev z največjim možnim premerom.
- Napajalni kabel povsem odvijte.
Zagotovite, da bo vtič priključen na vtičnico oz. na podaljšek na mestu, ki ga voda ne more zaliti.
Črpalko počasi potopite v vodo. Pri tem jo držite nekoliko postrani, da se bo zrak lahko umaknil iz črpalke (izpust zraka). Črpalka mora trdno stati na podlagi. Če je podlaga peščena, kamnita ali blatna, pod črpalko položite ploščo ali črpalko obesite na vrv. Pri tem naj bo razdalja od dna dovolj velika.
Črpalka ne sme vsesavati trdnih delcev. Pesek in drugi ostri delci v črpanem medijubi črpalko uničili. Pri vstavljanju črpalke v vodnjak ali jašek pritrdite na ročaj črpalke ustrezno vrv. Upoštevajte potrebne mere jaška, glejte sliko B.
Jašek zaprite tako, da ne bo predstavljal nevarnosti za mimoidoče.
- Vtič priključite na električno omrežje. Črpalka se samodejno vključi pri doseženju dovolj visokega nivoja vode (višina za vklop) in se izključi, ko voda dovolj upade (višina za izklop). Glejte tehnične podatke.
Z ustreznimi ukrepi preprečite, da bi v primeru motenj v delovanju črpalke zaradi poplav prišlo do škode. V ta namen uporabite rezervno črpalko ali alarmno napravo.
Črpalke ne vključite, će je tlačna cev na koncu zaprta oz. zamašena.
Črpanje preostanka vode
Za črpanje preostanka vode (glejte tehnične podatke) morate ročno upravljati plavajoče stikalo:
- Izvlecite vtič iz električnega omrežja.
- Plavajoče stikalo pritrdite v dvignjenem položaju.
- Črpalko priključite na električno omrežje. Črpalka začne črpati vodo.
Pri črpanju preostanka vode imejte črpalko stalno pod nadzorom in preprečite, da bi prišlo do suhega teka črpalke. Ko nivo vode upade na najnižji nivo pri ročnem upravljanju (glejte tehnične podatke), izključite črpalko (izvlecite vtič iz električnega omrežja).
Če se nivo vode preveč zniža (pod 10/40mm), začne črpalka vsesavati zrak. V temprimeru morate, potem ko voda spet naraste, izpustiti zrak iz črpalke (glejte odstavek „Postavitev črpalke in zagon“).
Nastavitev „višine za vklop“ in “višine za izklop“
Kabel plavajočega stikala je s sponko pritrjen na ohišje črpalke. S spreminjanjem položaja sponke lahko spremenite točki preklopov plavajočega stikala. Priporočena dolžina kabla za plavajoče stikalo je približno 120 mm.
Izključitev črpalke
- Izvlecite vtič iz vtičnice.
Vzdrževanje in nega
Pred začetkom vzdrževalnih del obvezno izvlecite vtič iz električnega omrežja. Zagotovite, da naprave med vzdrževanjem ne bo mogel vključiti kdo drug.
Čiščenje
- Po črpanju vode, ki vsebuje klor (voda za plavalni bazen) ali drugih tekočin, ki puščajo usedline, morate črpalko izprati s čisto vodo.
- Po uporabi črpalke izperite sesalno rešetko s čisto vodo.
Zaščita proti zmrzali
Če obstoji nevarnost zmrzali, izpustite vodo iz črpalke in jo shranite na mestu, kjer do zmrzali ne bo moglo priti.
Odslužene naprave ne sodijo med gospodinjske odpadke!
Embalaža, naprava in pribor so izdelani iz materialov, ki jih je možno reciklirati, zato jih odstranite na primeren način.
Motnje v delovanju
Pred odpravljanjem motnje izvlecite vtič iz električnega omrežja.
| Motnja | Vzrok | Ukrepanje |
| Motor črpalke ne teče | Tekalno kolo je blokiranoAktiviralo se je termično stikalo | Očistite črpalko, odstranite zamašek.Počakajte, da termično stikalo spet vključi črpalko. Upoštevajte najvišjo dopustno temperaturo črpanega medija. Črpalko naj pregledajo na pooblaščenem servisu. |
| Ni omrežne napetosti | Električar naj ugotovi vzrok.Plavajoče stikalo se pri naraščanju vode ne vključi. | Črpalko pošljite na pooblaščeni servis. |
| Črpalka teče, vendar ne črpa vodeZamašila se je sesalna rešetkaTlačna cev je zaprta Odprite cev.Tlačna cev je prepognjena Poravnajte cev. | Črpalko nekoliko magnite, da se zrak umakne iz črpalke.Očistite umazanijo na sesalni strani črpalke | |
| Pretok vode je premajhen | Cev je pretanka Uporabite cev z večjim premeromZamašila se je sesalna rešetkaOdstranite umazanijo z ustja sesalneVišina črpanja je prevelikaTekočina je preveč gosta. | Očistite umazanijo na sesalni straničrpalke.ceviUpoštevajte največjo višino črpanja (glejte tehnične podatke)Tekočine ni možno črpati. |
Če vzroka motnje ne morete ugotoviti, se obrnite na pooblaščeni servis.
Uvod
Potopna pumpa (slika A)
1 Spoj kabela
2 Ručka za nošenje
3 Kućište pumpe
4 Kombi nastavak za crijevo
5 Priključni nastavak
6 Usisni prorezi
7 Sklopka plivač
8 Priključni kabel
Funkcija
Pumpa kroz usisne proreze (6) usisava tekućinu i prenosi do izlaza pumpe.
Termo zaštita sklopka
S to izjavo potrjujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostnimi standardi EU in upoštevnimi standardi za tovrstne izdelke.
Izdelek
Električna črpalka
Serijska številka
G3023025
Tipi
Sub 6000 / 8001 / 15001
Drain 6001 / 8001 / 11001
Proizvajalec
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Direktive EU
2006/95/EG
2004/108/EG
Pooblaščeni zastopnik
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Usklajene norme
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2009-10-19
V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili.
če napravo uporabljate v skladu z navodili in namenom
če upoštevate navodila za uporabo ■
če uporabljate le originalne nadomestne dele ■
če skuša napravo popraviti nepooblaščena oseba ■
če opravite tehnične spremembe na napravi ■
v primeru nenamenske uporabe ■
(npr. v pridobitvene ali komunalne namene)
Garancija ne krije:
poškodb laka, ki so posledica običajne obrabe ■
obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom XXX XXX (X)
■ za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec
V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujuči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.
