BEDIENUNGSANLEITUNG Drain 6001 AL-KO

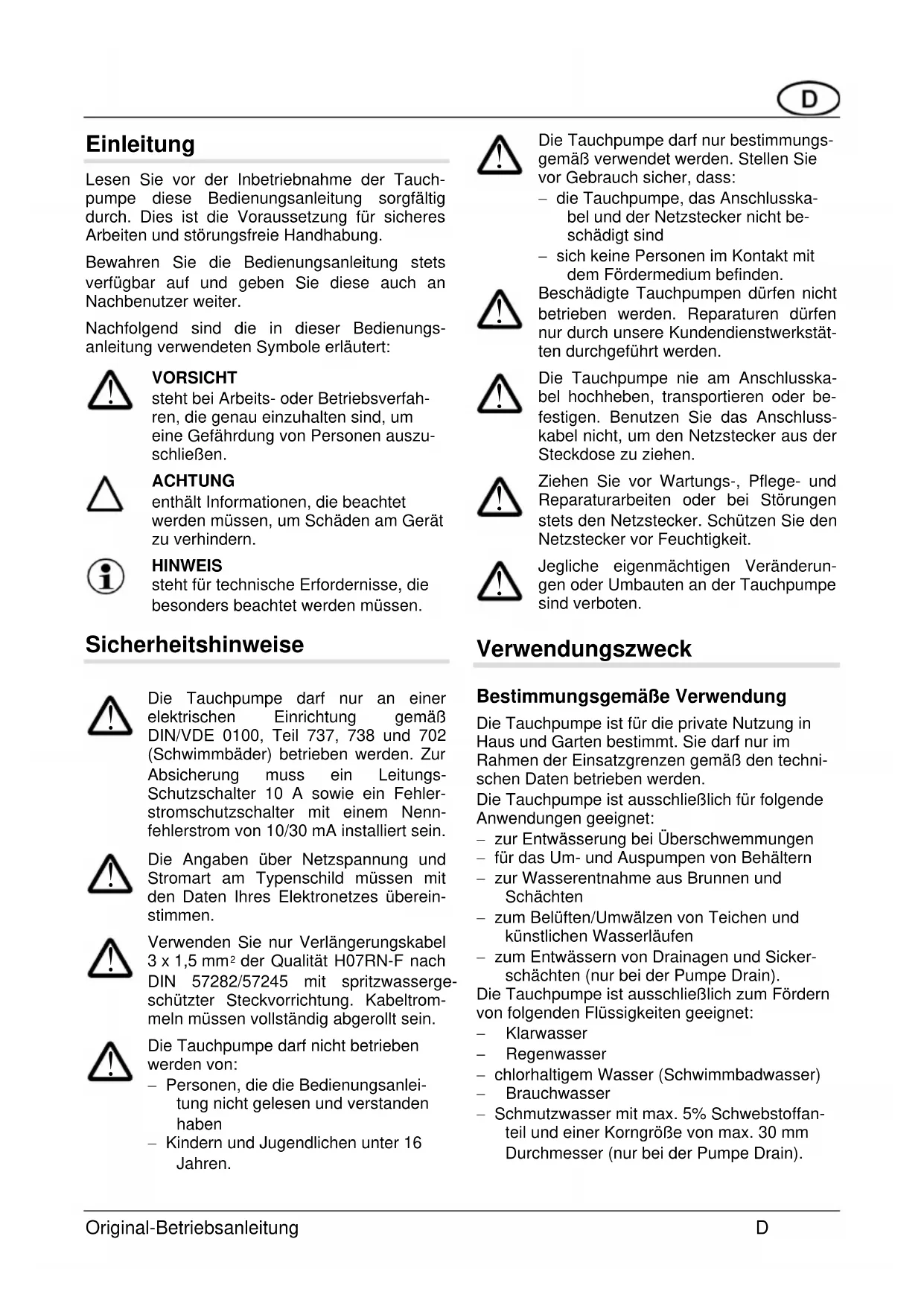

6 m 7 m 9,5 m 5 m 8,5 m 9,5 m 6500 l/h 8000 l/h 11500 l/h 7500 l/h 10000 l/h 12000 l/h 5 m 5 m 5 m 5 m 5 m 5 m 2-3 mm 2-3 mm 2-3 mm 30 mm 30 mm 30 mm 35 °C 35 °C 35 °C 35 °C 35 °C 35 °C 4,6 kg 4,6 kg 5,0 kg 4,8 kg 5,0 kg 6,5 kg 7 cm 7 cm 7 cm 13 cm 13 cm 13 cm 1 cm 1 cm 1 cm 4 cm 4 cm 4 cm 44 cm 12 cm 44 cm 12 cm 44 cm 12 cm 47 cm 13 cm 47 cm 13 cm 47 cm 13 cm 10 m 10 m 10 m 10 m 10 m 10 mEinleitung Lesen Sie vor der Inbetriebnahme der Tauch- pumpe diese Bedienungsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Bewahren Sie die Bedienungsanleitung stets verfügbar auf und geben Sie diese auch an Nachbenutzer weiter. Nachfolgend sind die in dieser Bedienungs- anleitung verwendeten Symbole erläutert:

VORSICHT steht bei Arbeits- oder Betriebsverfah- ren, die genau einzuhalten sind, um eine Gefährdung von Personen auszu- schließen. ACHTUNG enthält Informationen, die beachtet werden müssen, um Schäden am Gerät zu verhindern. HINWEIS steht für technische Erfordernisse, die besonders beachtet werden müssen. Sicherheitshinweise Original-Betriebsanleitung D 1

Die Tauchpumpe darf nur an einer elektrischen Einrichtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 (Schwimmbäder) betrieben werden. Zur Absicherung muss ein Leitungs- Schutzschalter 10 A sowie ein Fehler- stromschutzschalter mit einem Nenn- fehlerstrom von 10/30 mA installiert sein.

Die Angaben über Netzspannung und Stromart am Typenschild müssen mit den Daten Ihres Elektronetzes überein- stimmen.

Verwenden Sie nur Verlängerungskabel 3 x 1,5 mm

der Qualität H07RN-F nach DIN 57282/57245 mit spritzwasserge- schützter Steckvorrichtung. Kabeltrom- meln müssen vollständig abgerollt sein.

Die Tauchpumpe darf nicht betrieben werden von: − Personen, die die Bedienungsanlei- tung nicht gelesen und verstanden haben − Kindern und Jugendlichen unter 16 Jahren.

Die Tauchpumpe darf nur bestimmungs- gemäß verwendet werden. Stellen Sie vor Gebrauch sicher, dass: − die Tauchpumpe, das Anschlusska- bel und der Netzstecker nicht be- schädigt sind − sich keine Personen im Kontakt mit dem Fördermedium befinden.

Beschädigte Tauchpumpen dürfen nicht betrieben werden. Reparaturen dürfen nur durch unsere Kundendienstwerkstät- ten durchgeführt werden.

Die Tauchpumpe nie am Anschlusska- bel hochheben, transportieren oder be- festigen. Benutzen Sie das Anschluss- kabel nicht, um den Netzstecker aus der Steckdose zu ziehen.

Ziehen Sie vor Wartungs-, Pflege- und Reparaturarbeiten oder bei Störungen stets den Netzstecker. Schützen Sie den Netzstecker vor Feuchtigkeit.

Jegliche eigenmächtigen Veränderun- gen oder Umbauten an der Tauchpumpe sind verboten. Verwendungszweck Bestimmungsgemäße Verwendung Die Tauchpumpe ist für die private Nutzung in Haus und Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß den techni- schen Daten betrieben werden. Die Tauchpumpe ist ausschließlich für folgende Anwendungen geeignet: − zur Entwässerung bei Überschwemmungen − für das Um- und Auspumpen von Behältern − zur Wasserentnahme aus Brunnen und Schächten − zum Belüften/Umwälzen von Teichen und künstlichen Wasserläufen − zum Entwässern von Drainagen und Sicker- schächten (nur bei der Pumpe Drain). Die Tauchpumpe ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet: − Klarwasser − Regenwasser − chlorhaltigem Wasser (Schwimmbadwasser) − Brauchwasser − Schmutzwasser mit max. 5% Schwebstoffan- teil und einer Korngröße von max. 30 mm Durchmesser (nur bei der Pumpe Drain).Bestimmungswidrige Verwendung Die Tauchpumpe darf nicht im Dauerbetrieb eingesetzt werden. Sie ist nicht geeignet zur Förderung von: − Trinkwasser − Salzwasser − Lebensmitteln − aggressiven Medien, Chemikalien − ätzenden, brennbaren, explosiven oder gasenden Flüssigkeiten − Flüssigkeiten, die wärmer als 35 °C sind − sandhaltigem Wasser und schmirgelnden Stoffen − Schmutzwasser mit Textil- oder Papierantei- len (nur bei der Pumpe SUB). Gerätebeschreibung D 2 Original-Betriebsanleitung Tauchpumpe (Bild A) 1 Kabelklemmung 2 Tragegriff 3 Pumpengehäuse 4 Kombinippel 5 Anschlusswinkel 6 Ansaugschlitze 7 Schwimmerschalter 8 Anschlusskabel Funktion Die Tauchpumpe saugt das Fördermedium durch die Ansaugschlitze (6) an und fördert zum Pum- penausgang. Thermoschutz Die Tauchpumpe ist mit einem Thermoschalter ausgestattet, der die Pumpe bei Überhitzung abschaltet. Nach einer Abkühlphase von ca. 15 - 20 Minuten schaltet die Pumpe selbsttätig wieder ein. Betreiben Sie die Pumpe nur im eingetauch- ten Zustand. Geräteaufstellung, Inbetrieb- nahme Druckleitung montieren

1. Schrauben Sie den Anschlusswinkel (5) in

den Pumpenausgang ein

2. Schrauben Sie den Kombinippel (4) in den

Anschlusswinkel (5) ein.

3. Befestigen Sie einen Schlauch am Kombi-

nippel. Der Kombinippel kann entsprechend dem gewählten Schlauchanschluss abge- schnitten werden. Die beste Förderleis- tung wird durch Verwenden des größt- möglichen Schlauchdurchmessers er- reicht.

4. Wickeln Sie das Anschlusskabel ganz ab.

Stellen Sie sicher, dass elektrische Steckverbindungen im überflutungssiche- ren Bereich angebracht sind. Tauchen Sie die Pumpe langsam in das Fördermedium ein. Halten Sie die Pumpe dabei leicht schräg, damit eventuell ein- geschlossene Luft entweichen kann (entlüften). Achten Sie auf sicheren Stand der Pumpe. Stellen Sie die Pumpe bei schlammigem, sandigem oder steinigem Untergrund auf eine geeignete Platte, oder betreiben Sie die Pumpe an einem Seil hängend. Achten Sie auf ausreichen- den Abstand zum Grund. Die Pumpe darf keine Festkörper ansau- gen. Sand und andere schmirgelnde Stoffe im Fördermedium zerstören die Pumpe. Befestigen Sie zum Eintauchen der Pumpe in Brunnen und Schächten ein Seil am Tragegriff. Achten Sie bei Schächten auf ausreichende Dimensio- nierung, siehe Bild B.

Decken Sie Schächte trittsicher ab.

5. Stecken Sie den Netzstecker in die Steckdo-

se. Die Pumpe schaltet bei Erreichen eines bestimmten Wasserstandes (Einschalthöhe) durch den Schwimmerschalter automatisch ein und beim Abfallen des Wasserstandes auf die Ausschalthöhe wieder ab, siehe technische Daten.

Schließen Sie durch geeignete Maßnah- men aus, dass bei Störungen an der Pumpe Folgeschäden durch die Überflu- tung von Räumen entstehen. Dies ist beispielsweise durch die Installation einer Alarmanlage oder einer Reservepumpe sicherzustellen. Lassen Sie die Pumpe nicht gegen eine geschlossene Druckleitung laufen.Abpumpen auf Restwasserhöhe Einstellen der Ein- und Ausschalthöhe Zum Abpumpen auf Restwasserhöhe (siehe technische Daten) muss der Schwimmerschalter wie folgt manuell bedient werden: Das Kabel des Schwimmerschalters ist am Pum- pengehäuse festgeklemmt. Durch Verändern der Klemmposition können die Schaltpunkte des Schwimmerschalters individuell eingestellt wer- den. Empfohlene Kabellänge des Schwimmer- schalters ca. 120 mm.

1. Ziehen Sie den Netzstecker aus der Steck-

2. Befestigen Sie den Schwimmerschalter nach

oben. Pumpe ausschalten

3. Stecken Sie den Netzstecker in die Steckdo-

se. Die Pumpe schaltet ein und beginnt zu fördern.

1. Ziehen Sie den Netzstecker aus der Steck-

dose. Beaufsichtigen Sie die Pumpe beim Abpumpen auf Restwasserhöhe ständig und vermeiden Sie den Trockenlauf der Pumpe. Setzen Sie die Pumpe bei Errei- chen der Restwasserhöhe durch Ziehen des Netzsteckers außer Betrieb. Wird die Restwasserhöhe unterschritten (kleiner 10/40 mm) saugt die Pumpe Luft an. In diesem Fall muss die Pumpe bei ansteigendem Wasserstand und vor erneutem Betrieb entlüftet werden (siehe Inbetriebnahme). Wartung und Pflege

Vor Beginn jeder Wartungsarbeit ist das Gerät vom Netz zu trennen und gegen Wiedereinschalten zu sichern. Reinigungsarbeiten − Nach Förderung von chlorhaltigem Schwimmbadwasser oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser durchgespült werden − Reinigen Sie die Ansaugschlitze des Saug- fußes nach Bedarf mit klarem Wasser. Frostschutz

Schützen Sie die Pumpe vor Frost. Dazu die Pumpe entleeren und frostsicher lagern.

Entsorgung RL 2002/96 EG Das Gerät darf nicht dem Haus- müll beigefügt, sondern muss fachgerecht entsorgt werden. Verpackung und Zubehör sind aus recyclingfähigem Materialien hergestellt und entsprechend zu entsorgen

Original-Betriebsanleitung D 3Störung

Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen. Störung Ursache Beseitigung Motor läuft nicht Laufrad blockiert Schmutz im Ansaugbereich entfernen Thermoschalter hat abgeschaltet Warten, bis der Thermoschalter die Pumpe wieder einschaltet. Auf maximale Temperatur des Fördermediums achten. Pumpe prüfen lassen Keine Netzspannung vorhanden Stromversorgung von Elektro- fachkraft prüfen lassen Schwimmerschalter schaltet nicht bei ansteigendem Wasser- stand Pumpe an eine AL-KO Service- stelle schicken Tauchpumpe läuft, aber för- dert nicht Luft im Pumpengehäuse Luft durch Schräghalten der Pumpe entweichen lassen Saugseitige Verstopfung Schmutz im Ansaugbereich entfernen Druckleitung geschlossen Druckleitung öffnen Druckschlauch geknickt Druckschlauch strecken Fördermenge zu gering Schlauchdurchmesser zu klein Größeren Druckschlauch ver- wenden Saugseitige Verstopfung Schmutz im Ansaugbereich entfernen Förderhöhe zu groß Förderhöhe verringern Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst. D 4 Original-BetriebsanleitungIntroduction Please read the operating instructions carefully before you use the submersible pump to prevent accidents and ensure the trouble-free operation of the pump. Make sure you keep the instructions at hand for quick reference. If you resell your pump or give it to another user, please include these instructions in the sale or the gift. The following symbols are used in the instruc- tions:

EG-Konformitätserklärung Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezischen Standards entspricht. Produkt Tauchpumpe, elektrisch Seriennummer G3023025 Hersteller AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Bevollmächtigter Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Typ Sub 6000 / 8001 / 15001 Drain 6001 / 8001 / 11001

EG-Richtlinien 2006/95/EG 2004/108/EG

Harmonisierte Normen

Kötz, 2009-10-19 Antonio De Filippo, Managing Director Garantie Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei: Sachgemäßer Behandlung des Gerätes Beachtung der Bedienungsanleitung Verwendung von Original-Ersatzteilen Reparaturversuchen am Gerät Technischen Veränderungen am Gerät nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung) Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxx xxx

gekennzeichnet sind Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegen- über dem Verkäufer unberührt.
