GEBRUIKSAANWIJZING T754 ASKO

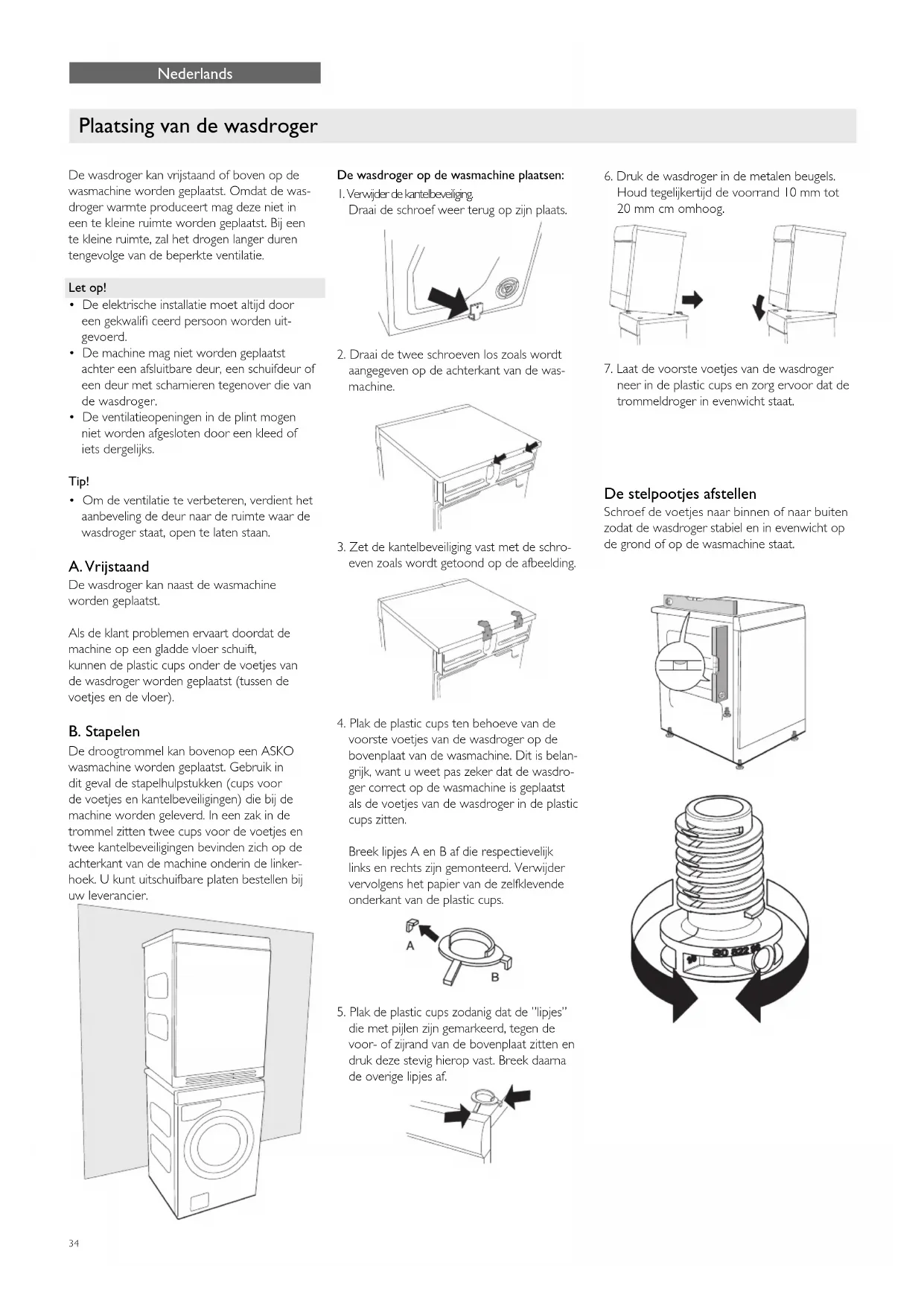

1. Verwijder de kantelbeveiliging.

Draai de schroef weer terug op zijn plaats.

2. Draai de twee schroeven los zoals wordt

aangegeven op de achterkant van de was- machine.

3. Zet de kantelbeveiliging vast met de schro-

even zoals wordt getoond op de afbeelding.

4. Plak de plastic cups ten behoeve van de

voorste voetjes van de wasdroger op de bovenplaat van de wasmachine. Dit is belan- grijk, want u weet pas zeker dat de wasdro- ger correct op de wasmachine is geplaatst als de voetjes van de wasdroger in de plastic cups zitten. Breek lipjes A en B af die respectievelijk links en rechts zijn gemonteerd. Verwijder vervolgens het papier van de zelfklevende onderkant van de plastic cups.

5. Plak de plastic cups zodanig dat de ”lipjes”

die met pijlen zijn gemarkeerd, tegen de voor- of zijrand van de bovenplaat zitten en druk deze stevig hierop vast. Breek daarna de overige lipjes af.

6. Druk de wasdroger in de metalen beugels.

Houd tegelijkertijd de voorrand 10 mm tot 20 mm cm omhoog.

7. Laat de voorste voetjes van de wasdroger

neer in de plastic cups en zorg ervoor dat de trommeldroger in evenwicht staat.

De wasdroger kan vrijstaand of boven op de wasmachine worden geplaatst. Omdat de was- droger warmte produceert mag deze niet in een te kleine ruimte worden geplaatst. Bij een te kleine ruimte, zal het drogen langer duren tengevolge van de beperkte ventilatie. Let op!

• De elektrische installatie moet altijd door een gekwalifi ceerd persoon worden uit- gevoerd.

• De machine mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een deur met scharnieren tegenover die van de wasdroger.

• De ventilatieopeningen in de plint mogen niet worden afgesloten door een kleed of iets dergelijks. Tip!

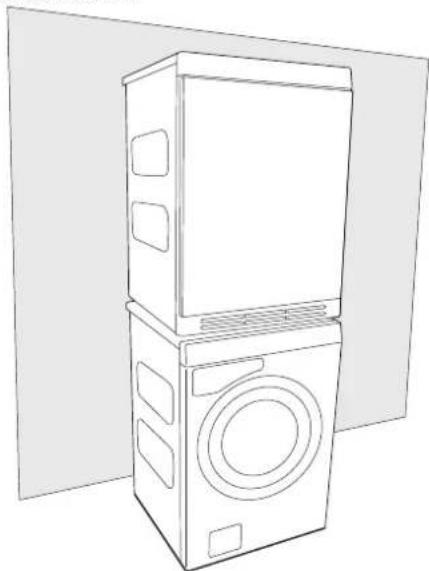

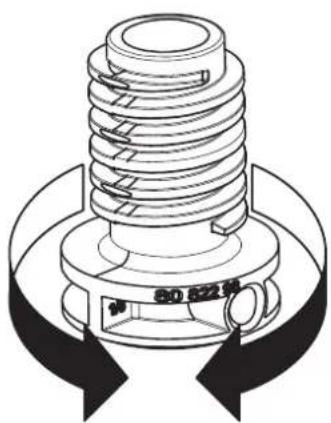

• Om de ventilatie te verbeteren, verdient het aanbeveling de deur naar de ruimte waar de wasdroger staat, open te laten staan. A. Vrijstaand De wasdroger kan naast de wasmachine worden geplaatst. Als de klant problemen ervaart doordat de machine op een gladde vloer schuift, kunnen de plastic cups onder de voetjes van de wasdroger worden geplaatst (tussen de voetjes en de vloer). B. Stapelen De droogtrommel kan bovenop een ASKO wasmachine worden geplaatst. Gebruik in dit geval de stapelhulpstukken (cups voor de voetjes en kantelbeveiligingen) die bij de machine worden geleverd. In een zak in de trommel zitten twee cups voor de voetjes en twee kantelbeveiligingen bevinden zich op de achterkant van de machine onderin de linker- hoek. U kunt uitschuifbare platen bestellen bij uw leverancier. De stelpootjes afstellen Schroef de voetjes naar binnen of naar buiten zodat de wasdroger stabiel en in evenwicht op de grond of op de wasmachine staat.35 Verbruikte lucht moet vanuit de wasdroger naar een afvoerbuis of een afvoerkanaal in de muur worden geleid via de meegeleverde ventilatieslang. Aansluiting op de trommeldroger De lucht in de wasdroger kan op drie mani- eren worden afgevoerd: via de achterkant, de linkerkant en de rechterkant. Eén gat is open als de wasdroger wordt geleverd. De andere twee gaten zijn afgedicht. De wasdroger wordt geleverd met een aansluitstuk (1), een trek- band (2) en een ventilatieslang (3). U monteert het luchtafvoersysteem als volgt:

1. Schuif de ventilatieslang op het aansluitstuk

en zet deze vast met de trekband.

2. Verwijder de afsluitdop als u de ventilatie-

slang wilt aansluiten op één van de gaten die nog niet open zijn.

3. Monteer het aansluitstuk met de ventilatie-

4. Plaats de afsluitdop op het open gat.

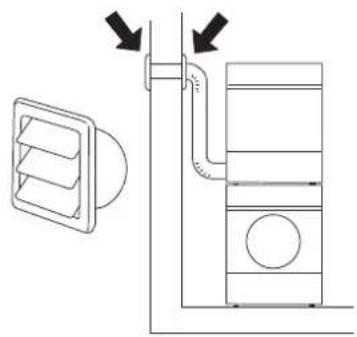

Accessoires Als de ventilatieslang naar een afvoerkanaal in de muur loopt, dient u door plaatsing van een ventilatierooster te voorkomen dat er koude lucht naar binnen stroomt. Dit rooster dient buiten te worden geplaatst. Als er maar één afvoerbuis vanuit de ruimte loopt, moet een tochtwering worden gemonteerd. Deze accessoires zijn verkrijgbaar bij uw leverancier. Nederlands

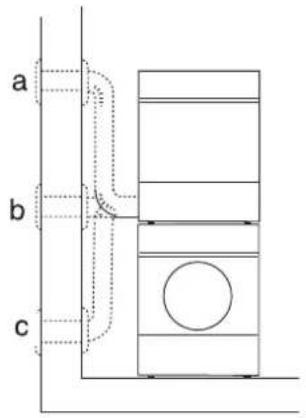

Luchtafvoer Aansluiting op het afvoerkanaal De ventilatieslang moet via de kortste en meest rechtstreekse route van de wasdroger naar de afvoerbuis worden geleid. Knip of snij een stuk van de ventilatieslang af als deze te lang is. U kunt de slang eventueel verlengen tot maximaal 8 meter (binnendiameter 102 mm). Als u een langere slang nodig hebt, is een slang met een grotere binnendiameter vereist om het ventilatorvermogen van de wasdroger te handhaven. Zorg ervoor dat bochten in de slang zo geleidelijk mogelijk lopen. Als bochten van 90º noodzakelijk zijn, mogen er maximaal vier in de slang zitten. Meer bochten zullen het ventilatievermogen van de wasdroger verminderen. Let op! De lucht uit de wasdroger mag niet worden geleid via afvoerbuizen die worden gebruikt voor machines die benzine of andere brand- stoffen gebruiken. Installatie in een hete omgeving Als u de wasdroger plaatst in een kleine ruimte met een hoge luchtvochtigheid, waar de tem- peratuur hoger dan 25° C is, bestaat de kans dat er zich condens in een bocht verzamelt en de luchtstroom blokkeert. Dit leidt tot slechte droogresultaten. Om dit te voorkomen, moet de slang zo worden gemonteerd dat deze niet naar boven loopt (a), maar in een horizon- tale positie is (b) of vanaf de wasdroger naar beneden loopt.

Tochtwering36 Nederlands Startinstructies Startinstructies U zult worden gevraagd om de displaytaal te selecteren, als u uw machine hebt aangesloten en voor het eerst start.

2. Druk op Start om de keuze op te slaan en

terug te gaan naar het programmamenu. Startinstructies De eerste keer dat de machine wordt aang- esloten op de stroomtoevoer dient u een taal voor de verschillende menu’s van de machine te selecteren en de klok in te stellen. Als de stroom wordt afgesloten voordat dit is voltooid, moet het proces opnieuw worden gestart. Let op: Alle selecties moeten worden gemaakt. Selecteer de taal Als u de geprogrammeerde taal wilt gebruiken, drukt u op de Start toets om dit te bevestigen. Gebruik de Omhoog- of Omlaag-toetsen om een andere taal te selecteren: AU English, US English, Svenska, Dansk, Norsk, Suomea, Francais, Deutsch, Italiano, español, Русский, Nederlands. Druk op de Start toets om uw keuze te bevestigen. Stel de klok in op de 12-uur of 24- uur weergave of op de resterende programmatijd weergave. De klok wordt in het midden van het display weergegeven. Gebruik de Omhoog- of Om- laag-toetsen om de 12-uur, 24-uur weergave of de resterende programmatijd weergave te selecteren. Druk op de Start toets om uw keuze te bevestigen. Als u de 12-uur of 24-uur weergave selecteert, wordt het klokmenu automatisch weerge- geven. Stel de klok in Druk op de Omhoog-toets totdat het juiste uur wordt weergegeven. Druk op de programmakiezer (de grote pijl) om de uw keuze te bevestigen. Druk op de Omhoog-toets totdat het juiste aantal minuten wordt weergegeven. Druk op de Start toets om uw keuze te bevestigen.37 Nederlands Elektrische installatie

LINE SERIES™-CLASSIC

1. Schakel de machine uit met de

2. Druk op de ”Temperatuur”-knop

, houd deze ingedrukt en schakel vervolgens de Hoofdschakelaar in.

3. Als de LED’s rechtsboven bij de program-

makiezer en bij de “Temperatuur”-knop branden, is de machine ingesteld voor 10 A en 1950 W. Als de LED’s rechtsboven en rechtsonder bij de programmakiezer en bij de “Temperatuur”-knop branden, is de machine ingesteld voor 16 A en 3000 W. Druk eenmaal op de “Anti-kreuk”-knop

4. Druk op de Stop-toets om op te slaan

1. Schakel de machine uit met de

, houd deze ingedrukt en schakel vervolgens de Hoofdschakelaar in.

3. Als de LED’s rechtsboven bij de program-

makiezer en bij de “Antikreuk”-knop

branden, is de machine ingesteld voor 10 A en 1950 W. Als de LED’s rechtsboven en rechtsonder bij de programmakiezer en bij de “Anti-kreuk”-knop

branden, is de machine ingesteld voor 16 A en 3000 W. Druk eenmaal op de “Tijdbesparing”-knop om van warmteafgifte te wisselen.

4. Druk op de Stop-toets om op te slaan

1. Schakel de machine uit met de

2. Druk op de ”Temperatuur”-knop

, houd deze ingedrukt en schakel vervolgens de Hoofdschakelaar in.

3. Draai aan de programmakiezer en kies

“Verw. element 2 Aan” (3000W/16A) of “Verw. element 2 Uit” (1950W/10A).

4. Druk eenmaal op de Start-toets om uw

selectie op te slaan. De machine keert weer terug naar het programmamenu. Overschakeling U kunt overschakelen van 10 A (warmteafgifte 1950 W) naar 16 A (warmteafgifte 3000 W). De omschakeling moet door een gekwalifi ceerde elektromonteur worden uitgevoerd. Hieronder wordt voor elk model uiteengezet hoe u te werk gaat.

Volledige inbouwmachine

1. Schakel de machine uit met de

2. Druk op de toets Stop en schakel de

machine in met de hoofdschakelaar. Druk daarna 5 keer binnen 10 seconden op de toets Stop.

3. Druk op het pijltje omhoog of omlaag en

kies “Verw. element 2 Aan” (3000W/16A) of “Verw. element 2 Uit” (1950W/10A).

4. Druk eenmaal op de Start-toets om uw

selectie op te slaan. De machine keert weer terug naar het programmamenu.

• Het stopcontact moet voor een eenvoudige toegang buiten het installatiegebied worden geplaatst.

• De machine mag uitsluitend worden aanges- loten op een geaarde wandcontactdoos.

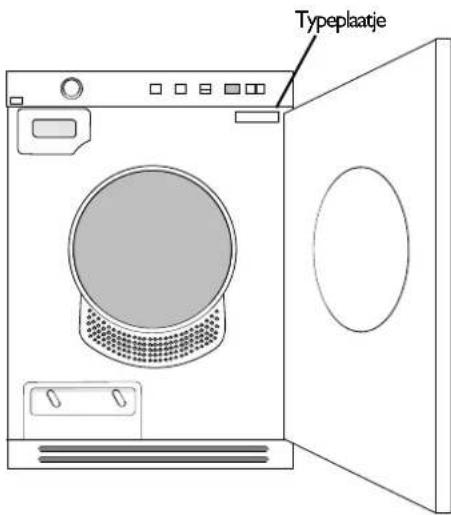

• Overige reststroomapparaten moeten van type A zijn. Aansluiting bij levering Informatie over de elektrische aansluiting is te vinden op het typeplaatje. Vergelijk de gege- vens met de gegevens van de stroomtoevoer. Typeplaatje Standaardmachine

1. Schakel de machine uit met de

2. Druk op de toets Stop en schakel de

machine in met de hoofdschakelaar. Druk daarna 5 keer binnen 10 seconden op de toets Stop.

3. Draai aan de programmakiezer en kies

“Verw. element 2 Aan” (3000W/16A) of “Verw. element 2 Uit” (1950W/10A).

4. Druk eenmaal op de Start-toets om uw

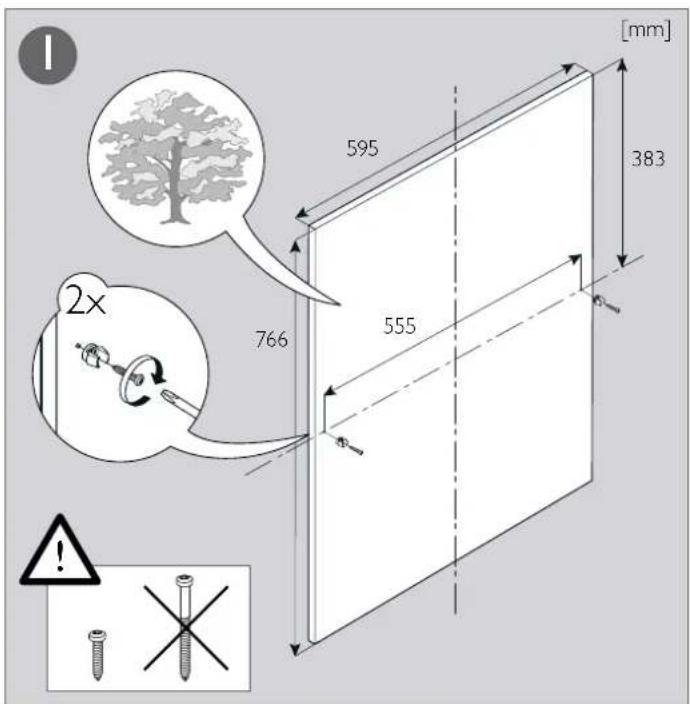

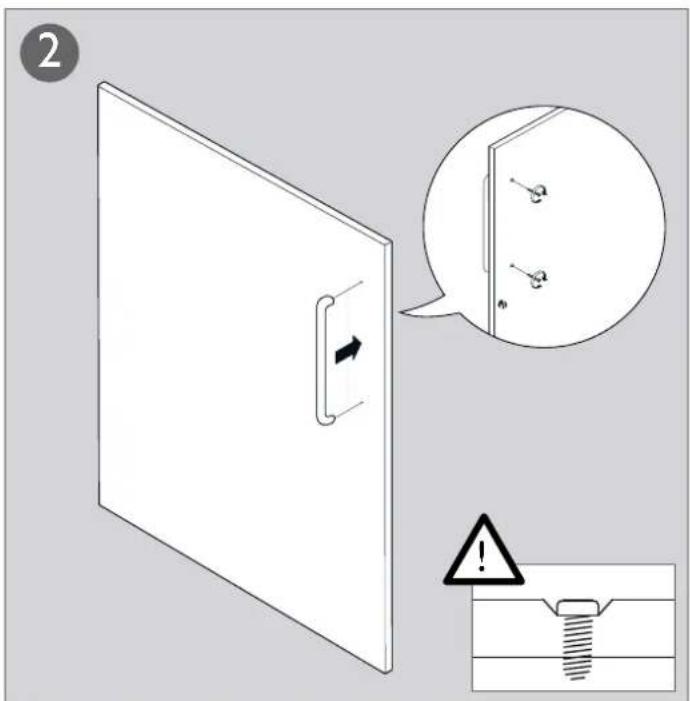

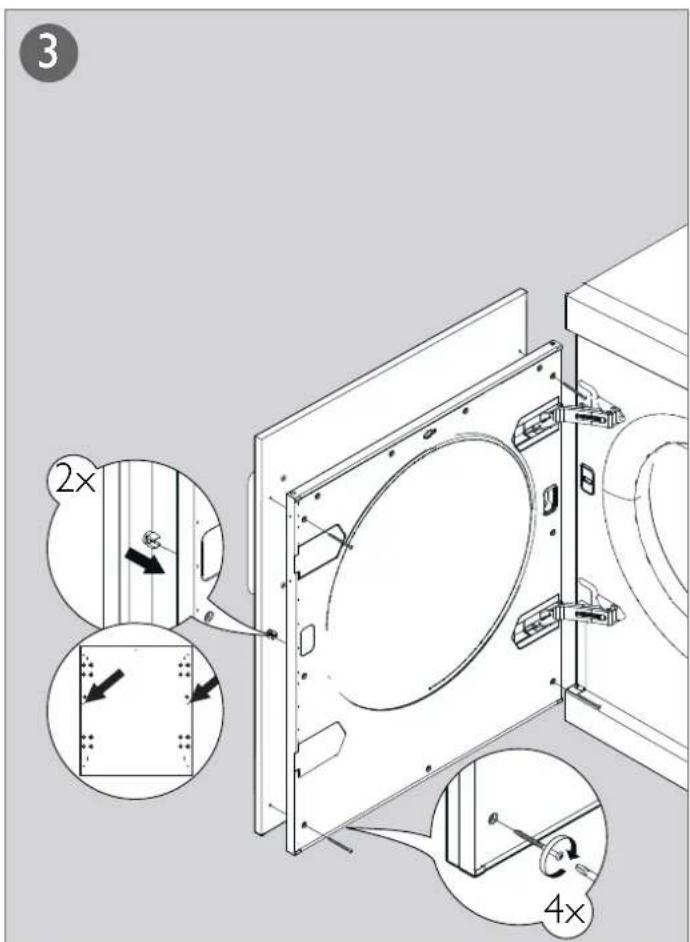

selectie op te slaan. De machine keert weer terug naar het programmamenu.38 Nederlands Front monteren

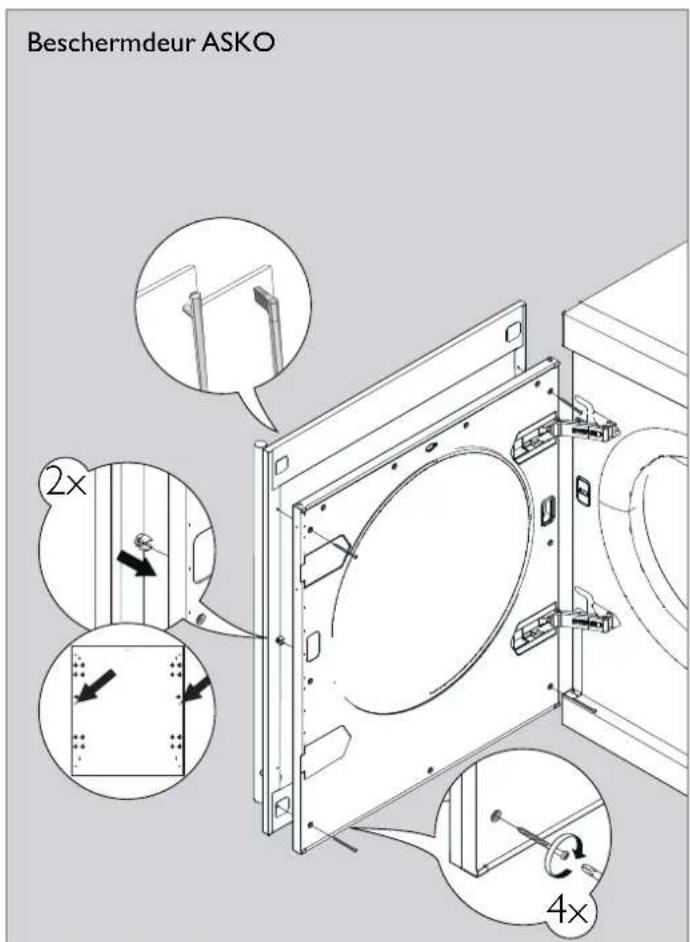

NB.! De instructies voor het monteren van het front gelden alleen voor het getoonde model. Beschermdeur ASKO39 Português Posicionar a máquina de secar roupa Como montar a pilha: 1 . D e s m o n t e o d i s p o s i t i v o a n t i - i n c l i n a ç ã o . Volte a apertar o parafuso ao lugar.
