Type product	Wasdroger
Merk	ASKO
Model	DC7171
Afmetingen (hxbxd)	1730 x 595 x 610 mm (verstelbaar tot 1745 mm hoog)
Gewicht	Ca. 60 kg
Elektrische aansluiting	220-230 V, 1-fase, 50-60 Hz
Vermogen element	1500 W
Vermogen motor	35 W
Capaciteit (katoen)	Ca. 3,5 kg
Droogtijd normaal	Ca. 120 min
Droogtijd laag	Ca. 180 min
Energieverbruik normaal	0,7 kWh/kg was
Energieverbruik laag	0,6 kWh/kg was
Temperatuurinstellingen	Stand 1: alleen ventilator; Stand 2: laag (ca. 45°C); Stand 3: normaal (ca. 65°C)
Timer	Instelbaar tot 4 uur
Ventilatiecapaciteit	45 m³/uur
Geluidsniveau	Max. 58 dB(A)
Kleur	Wit, titanium, grijs
Deur omkeerbaar	Ja, links of rechts draaiend
Inbouw mogelijk	Ja, met luchtspleet min. 10 mm
Onderhoud	Regelmatig stofzuigen van luchtinlaat, reinigen met mild sop

Veelgestelde vragen - DC7171 ASKO

Hoe installeer ik de droger correct?

Zorg voor een vlakke vloer, vaste montage aan de muur (tegen kantelen) en ventilatie via een afvoerkanaal of in de ruimte. Gebruik de meegeleverde montageset en volg de handleiding.

Waarom wordt mijn was niet goed droog?

Mogelijke oorzaken: te lage temperatuurinstelling, te korte tijd, slecht gecentrifugeerde was, of een te lange ventilatieslang (>1 m). Controleer ook of de luchtinlaat niet verstopt is.

Heeft de droger een warmtepomp?

Nee, dit is een ventilatiedroger met elektrische verwarming en afvoer van vochtige lucht via een slang of kanaal.

Kan ik de deur van de droger omdraaien?

Ja, de deur is omkeerbaar. Volg de stappen in de handleiding: leg de droger op zijn rug, verwissel de scharnierpennen en draai de rail om.

Hoe reinig ik de droger?

Reinig de binnenkant en het dak regelmatig met een zachte doek en mild sop. Stofzuig minstens eenmaal per jaar de luchtinlaat op de bovenkant om storingen te voorkomen.

De droger geeft geen warmte meer, wat nu?

Controleer of de stekker in het stopcontact zit, de zekering heel is, de deur gesloten en de timer ingesteld. Reset de temperatuurbegrenzer door de knop op 0 te zetten en 30 minuten te wachten.

Wat is de maximale capaciteit?

De droger heeft een capaciteit van ca. 3,5 kg katoen. Overbelasting leidt tot kreukels en ongelijkmatig drogen.

Kan ik de droger in een kast inbouwen?

Ja, de droger is geschikt voor inbouw. Zorg voor een luchtspleet van min. 10 mm boven en achter, en gebruik een vaste ventilatiebuis van 100 mm diameter.

Welke veiligheidsvoorzieningen heeft de droger?

De droger heeft een oververhittingsbeveiliging (temperatuurbegrenzer) en moet aan de muur worden bevestigd om kantelen te voorkomen. Gebruik geen verlengsnoeren.

Hoeveel energie verbruikt de droger?

Bij normaal drogen (stand 3) ca. 0,7 kWh/kg, bij laag (stand 2) ca. 0,6 kWh/kg. De droogtijd is resp. 120 en 180 minuten.

GEBRUIKSAANWIJZING DC7171 ASKO

Gebruiksaanwijzing Droogkast

ASKO DC 7171

Geachte ASKO-klant!

Gefeliciteerd met uw uitstekende productkeuze en welkom bij de Asko-familie. Een wereldwijde familie met zijn wortels in Scandinaviië.

De reinigingsresultaten, het design, de belasting van het milieu in de natuur en thuis, de gebruikersvriendelijkheid, laag verbruik van tijd, energie en water, een lange levensduur, betrouwbaarheid..... Goede apparaten moeten dat allemaal in zich hebben. En dit is ook wat wij u proberen te geven.

Als u een ASKO-product koopt, willen wij dat u zich verzekerd voelt dat de binnenkant net zo goed is als de buitenkant en dat de esthetiek en de moraal op basis waarvan we deze machine hebben gebouwd net zo hoog zijn als de kwaliteit en de prestaties die u ervan krijgt. Daar gaat het om bij Scandinavische kwaliteit.

Om de best mogelijke resultaten van uw machine en al zijn functies te verkrijgen, dient u deze Gebruiks- en Onderhoudshandleiding goed te lezen voordat u de machine voor het eerst gaat gebruiken. Mocht u vragen hebben, aarzel dan niet ons te bellen of contact met ons op te nemen via onze website.

De hartelijke groeten vanuit Scandinavie en de mensen van Asko.

Inhoud

Veiligheidsvoorschriften .... 4

Symbolen 4

Belangrijk als het gaat om veiligheid . . . 4

Beschrijving van de droogkast ..... 5

Bedieningspaneel 6

Montageplaats 7

Elektrische eisen 8

Verantwoordelijkheid van gebruiker 8

Elektrische aansluiting 8

Ventilatie in de ruimte ..... 9

Ventilatie in de ruimte waarin de droogkast is geplaatst ..... 9

Aansluiting op afvoerkanaal ..... 10

Installatie 12

Uitpakken 12

Een complete levering bevat. . . . . 12

Aanbevolen gereedschappen .... 12

Montageset 13

Omhangen van deur ..... 14

Horizontale afstelling....15

Vastzetten 15

Montage in inbouwkast ..... 16

Aansluiten van de ventilatie ..... 18

Elektrische aansluiting ..... 18

Eindcontrole 19

Bediening 20

Starten 20

Pauze-instelling en herstart ..... 20

Plaatsing van het wasgoed ..... 20

Onderbreken van het drogen .... 20

Tips voor de gebruiker ..... 21

Instelling van de warmteknop .... 22

Onderhoud 23

Reiniging 23

Als de droogkast niet wordt gebruikt . . . . 23

Lokaliseren van storingen ..... 24

Service 25

Afvoer/Toevoerlucht 26

Energieverbruik en droogtijden bij het drogen van gecentrifugeerde was 26

Productienormen....26

Luchtspleet bij inbouw.....26

Eigen aantekeningen 27

Deze gebruiksaanwijzing

De inhoud van deze gebruiksaanwijzing beschrijft voor de droogkast de

□ werking

□ bediening

en bevat instructies voor

installatie

□ onderhoud

Datum: november 2005

Veiligheidsvoorschriften

Lees dit handboek zorgvuldig door en volg in het bijzonder belangrijk is, komt dit symde aanwijzingen die worden gegeven. Om bool ⚠️ voor samen met de tekst de aandacht te vestigen op informatie die WAARSCHUWING of LET OP.

Symbolen

WAARSCHUWING

Geeft aan dat het risico bestaat van persoonlijk letsel, levensgevaar of ernstige schade aan producten als de voorschriften niet worden gevolgd.

Tips en aanwijzingen voor hoe het product op de beste manier wordt gebruikt en om bedrijfsstoringen te voorkomen.

Belangrijk als het gaat om veiligheid

Deze adviezen en waarschuwingen zijn opgenomen om u te helpen verkeerd gebruik te voorkomen en onnodige ongevalrisico's te vermijden. Daarom dient u dit zorgvuldig door te lezen voordat u de droogkast installeert en gaat gebruiken.

□ Lees deze gebruiksaanwijzing voordat de droogkast in gebruik wordt genomen.
□ Geen kledingstukken en dergelijke droge die net werden behandeld met benzine of een ander zeer vluchtig en brandgevaarlijk middel. Dat kan ertoe leiden dat een explosief gasmengsel wordt gevormd.
☐ Sta kinderen niet toe te spelen in of op de droogkast. Houd de kinderen in het oog als ze zich ophouden in de onmiddellijke omgeving van de kast.

LET OP

Andere belangrijk aanwijzing.

☐ De droogkast moet binnenshuis worden geïnstalleerd of opgeslagen.
□Volg de aanwijzingen van Asko bij reparatie en het vervangen van onderdelen.
□ Als wasverzachters of antistatische middelen worden gebruikt, moeten de aanwijzingen van de fabrikant van dit product worden gevolgd.
- Gebruik geen warmte in de kast voor producten die schuimrubber of iets dergelijks bevatten. Volg zorgvuldig de aanwijzingen van de fabrikant voor het wassen en drogen van dergelijke producten.
☐ Houd de omgeving rondom het afvoerka- naal vrij van stof en vuil.
□ Reinig de droogkast regelmatig van binnen.

Berg deze gebruiksaanwijzing zo op dat deze altijd beschikbaar is voor toekomstig gebruik.

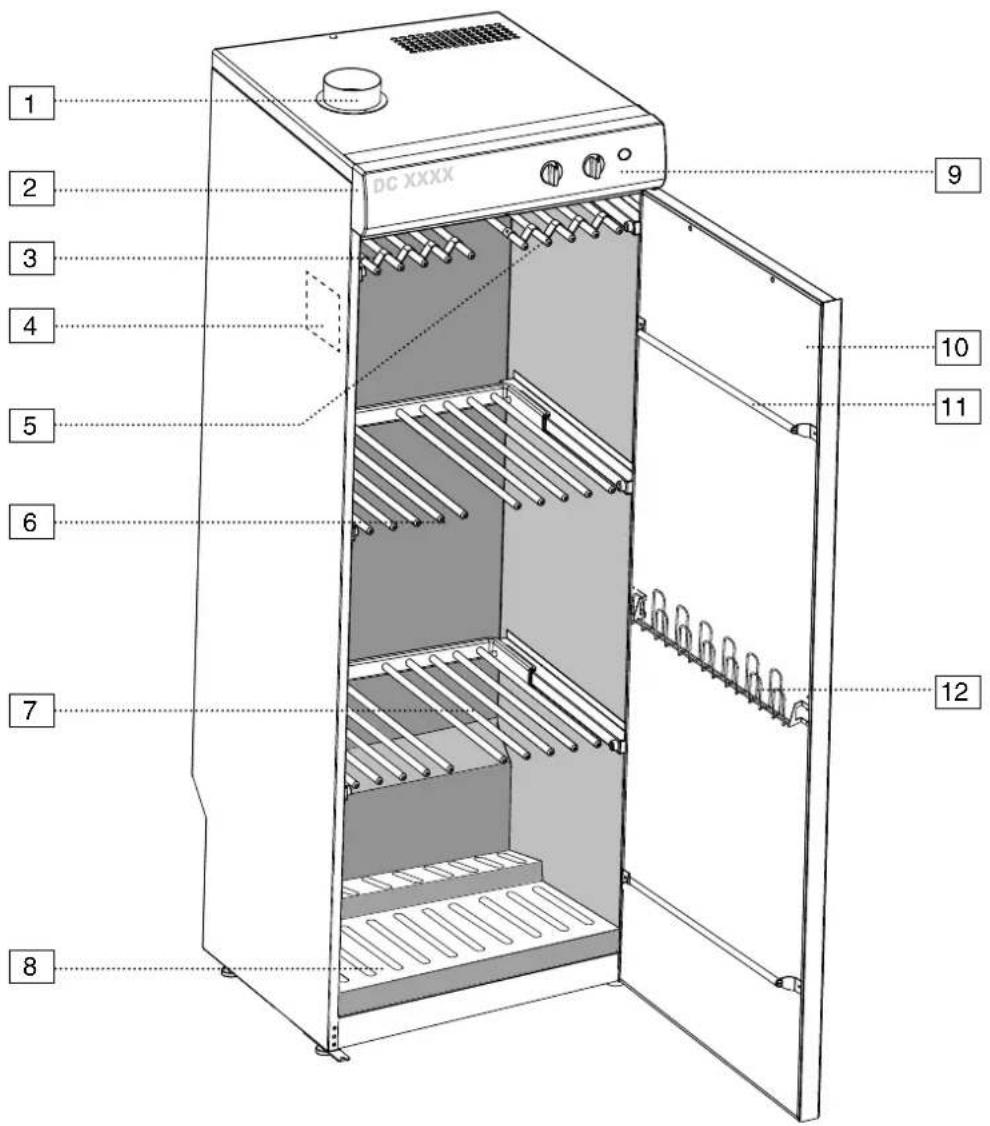

Beschrijving van de droogkast

1. Aansluitpunt
2. Aanduiding
3. Kleerhangers
4. Typeplaatje (binnenkant)
5. Bovenste ophangdeel
6. Middelste ophangdeel
7. Onderste ophangdeel

8. Schoenenrek (toebehoren)

9. Bedieningspaneel

10. Deur
11. Deurrail voor lichtere materialen
12. Wandhaken

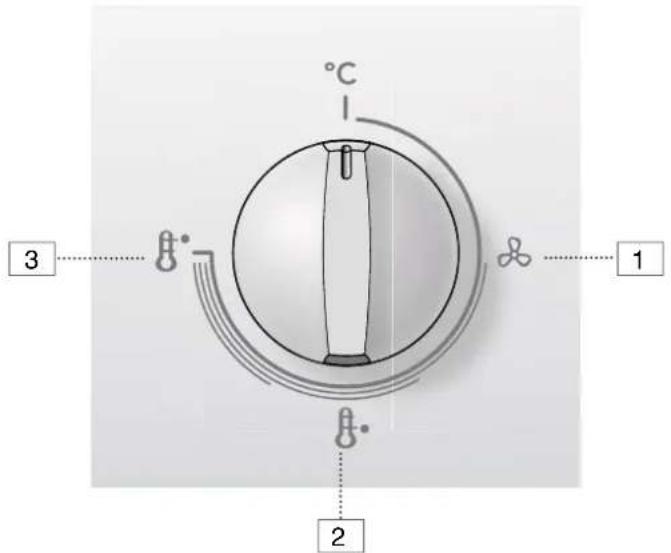

Bedieningspaneel

1. Warmteregeling
2. Timer
3. START-knop (alleen op bepaalde markten)

Montageplaats

Als de droogkast moet worden geïnstalleerd aangesloten op een afvoerluchtventilatie, dan moet deze in de ruimte beschikbaar zijn.
□ Een geaard stopcontact moet zich bevin- den binnen een afstand van 2 m van het bovenste deel van de droogkast. De droog- kast beschikt aan de bovenkant over een 2 m lange geaarde kabel met stekker. Als het stopcontact niet is geplaatst conform het bovenstaande, moet de plaatsing zo plaatsvinden dat geen verlengkabel hoeft te worden gebruikt.
☐ Het stopcontact moet makkelijk bereikbaar zijn als de droogkast eenmaal is geïnstalleerd. Daarmee moet u ook rekening houden ingeval de droogkast is geïnstalleerd ingebouwd in houtwerk of iets dergelijks. Zie ook de paragraaf "Elektrische installatie".
☐ De vloer moet bestand zijn tegen het gewicht van de kast van ca. 60 kg.
☐ De vloer moet vlak zijn met een helling van max. 2,5 cm onder de kast.
☐ De droogkast is alleen bedoeld voor plaatsing binnenshuis met een temperatuur hoger dan 0° C.
☐ De droogkast mag niet worden geplaatst in een milieu waarin een hogedrukspuit wordt gebruikt voor reiniging.

Installatieafmetingen

Elektrische eisen

Verantwoordelijkheid van gebruiker

Het is de verantwoordelijkheid van de gebruiker om een erkend installateur te raadplegen als een stopcontact conform dit handboek niet beschikbaar is.

WAARSCHUWING

Aansluiten op een geaard stopcontact De massa-aansluiting niet verwijderen Geen adapter gebruiken Geen verlengsnoer gebruiken

Elektrische aansluiting

☐ De droogkast moet worden aangesloten op 220 - 230 V 1-fase 50 - 60 Hz en het stopcontact moet geaard zijn. Het stopcontact moet zijn geïnstalleerd en geaard conform de geldende voorschriften.
☐ De droogkast wordt gereed voor aansluiting geleverd met een 2 m lange kabel met geaarde stekker.
□ Breng geen wijzigingen aan aan het snoer en de stekker die bij de droogkast worden geleverd. Als de stekker niet in het stopcontact past, moet dat worden opgelost door een daartoe bevoegde monteur.
☐ De droogkast moet worden aangesloten met de bijgeleverde aansluitkabel en mag niet direct worden aangesloten.

☐ Het stopcontact moet zo zijn geplaatst dat de stekker er indien nodig eenvoudig uit kan worden gehaald.
□ Controleer of de aansluitstroom overeenstemt met de gegevens op het typeplaatje en of de hoofdkabel op de juiste wijze is geaard conform de geldende standaard. Wij bevelen aan dat de hoofdkabel wordt voorzien van een aardlekschakelaar.
☐ De aansluiting moet een eigen zekering-groep vormen.
☐ De fabrikant wijst iedere aansprakelijkheid af a;s de elektrische aansluiting niet werd uitgevoerd conform de in deze gebruiksaanwijzing voorgeschreven manier.

Ventilatie in de ruimte

Afvoer van de vochtige lucht kan op twee manieren plaatsvinden:

Ventilatie in de ruimte waarin de droogkast is geplaatst.

Aansluiting op afvoerkanaal

(afzuigventilatie)

Ventilatie in de ruimte waarin de droogkast is geplaatst

□ Voor de beste ventilatie kunnen het best de deur en ramen in de ruimte worden geopend.
☐ Ingeval de droogkast is ingebouwd, wordt de bijgeleverde ventilatieslang (alleen op bepaalde markten) vervangen door een vaste ventilatiebuis met een diameter van 100 mm.
☐ De afstand tussen de bovenkant van de ventilatiebuis en het plafond mag niet minder zijn dan 300 mm.

☐ De ventilatiebuis moet boven de inbouwkast uit komen.
□ Zorg voor een goede luchttoevoer naar de luchtinlaat van de droogkast.

1. Vochtige lucht eruit
2. Luchtinlaat

Ventilatie in de ruimte waarin de droogkast is geplaatst. De droogkast vrijstaand

Ventilatie in de ruimte waarin de droogkast is geplaatst. De droogkast ingebouwd in een aan de klant aangepaste inbouw.

Aansluiting op afvoerkanaal

Als de kast aan staat, wordt 45 m³ vochtige lucht per uur afgevoerd. Zorg er daarom voor dat er lucht in de ruimte kan komen om de vochtige lucht die wordt afgevoerd te vervangen.

LET OP

De d roogkast mag niet worden aangesloten op het afvoerkanaal van een schouw.

De droogkast kan op twee manieren worden aangesloten op een afvoerkanaal

Met trekonderbreking

De klep van het afvoerluchtkanaal wordt vervangen door een trekonderbreking (wordt bijgeleverd).

Zie ook de paragraaf 'Aansluiten van de ventilatie' blz. 18.

Monteer de klep die zich kan bevinden in het ventilatiesysteem van de woning niet in de droogkast.

1. Vochtige lucht eruit
2. Slang
3. Aansluitpunt
4. Trekonderbreking
5. Luchtinlaat

De droogkast aangesloten op afvoerkanaal met trekonderbreking

Vast gemonteerd op het afvoerkanaal (alleen bepaalde markten)

LET OP

Alleen een bijgeleverde afvoerslang mag worden gebruikt. (Voor de markten waarop een dergelijke slang wordt bijgeleverd)

Als de kast vast is aangesloten op een afvoer- kanaal, wordt de hele ruimte via de droogkast geventileerd.

De klep van het afvoerkanaal wordt vervangen door een overgangsstuk (niet bijgeleverd).

Zie ook de paragraaf "Aansluiten van de ventilatie" op pagina 18.

Monteer de klep die zich kan bevinden in het ventilatiesysteem van de woning niet in de droogkast.

1. Overgangsstuk
2. Luchtinlaat

De droogkast vast gemonteerd op het afvoer- kanaal

Installatie

Uitpakken

WAARSCHUWING

De kast kan makkelijke kantelen daar deze niet is vastgeschroefd.

Er zijn minimaal twee personen nodig om de kast te hanteren.

□ Verwijder al het verpakkingsmateriaal; gebruik geen scherpe gereedschappen die het product kunnen beschadigen.
□ Controleer of de droogkast tijdens het transport niet werd beschadigd. Eventuele transportschade moet binnen 7 dagen aan de dealer worden gemeld.

WAARSCHUWING

Verpakkingsmateriaal zoals plastic en frigoliet moeten uit de buurt van kinderen worden gehouden.

Denk aan het risico van stikken voor kleine kinderen als ze in contact komen met plastic.

□ Na het uitpakken controleren of de droogkast storingsvrij is. Beschadigingen, defecten en evt. ontbrekende onderdelen moeten onmiddellijk worden gemeld aan de dealer.
☐ Controleer of alle transportzekeringen werden verwijderd voordat de droogkast wordt aangesloten.

Een complete levering bevat

□ Kast met ventilatoreenheid
□ Montageset (zie volgende bladzijde).
□ Installatie- en Gebruiksaanwijzing

Aanbevolen gereedschappen

□ Waterpas
□ Meetlint
□ Handboormachine
□ Schroevendraaier (Phillips)
☐ Boor diameter 8 mm
Pen
□ Veiligheidshandschoenen (evt.)

Montageset

1. Trekonderbreker (alleen bepaalde markten), 1 st.
2. Slang voor ventilatie (alleen bepaalde markten), 1st.
3. Aansluitpunt met 2 st. bevestigings- schroeven, 1 st.
4. Bevestigingsschroeven voor het vastzetten van de kast tegen de wand, 2 st.
5. Ringen, 2 st.
6. Plastic plug, 2 st.
7. Afstand (plastic), 2 st.
8. Afdekplug voor de stalen poten van de kast, 4 st.
9. Inbussleutel, 1 st.

Omhangen van deur

De deur kan links- of rechtsdraaiend worden gemonteerd.

1. Leg de droogkast op zijn rug.
2. Maak de scharnierpen bij het onderste scharnier (1) los en til de deur eraf.
3. Maak de plastic plug los en druk deze vast op het onderste scharnier aan de tegenovergestelde kant.
4. Maak de scharnierpen bij het bovenste scharnier (2) los en plaats dit aan de tegenovergestelde kant.
5. Schroef de wandrail op de binnenkant van de deur los en draai deze helemaal om. De wandrail is bevestigd met voer schroeven.

WAARSCHUWING

Denk aan het risico van overbelasting van uw lichaam.

De droogkast dient door minimaal twee personen gehanteerd te worden.

1. Roteer de deur, leg hem op zijn plaats en schroef de deur vast met de onderste scharnierpen (1).

1. Controleer de horizontale positie met een waterpas aan de beide zijden en voor/achter.

2. Gebruik de bijgeleverde inbussleutel en stel alle vier de stelpoten af via de gaten in de bodemplaat van de droogkast (gebruik indien nodig een tang).

3. Druk de vier afdekpluggen vast in de ga- ten.

1. Waterpas

2. Inbussleutel

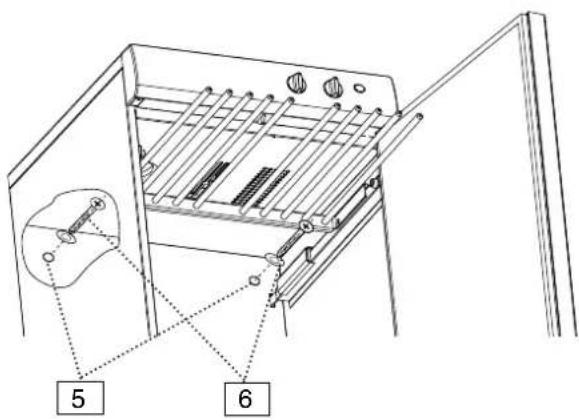

Vastzetten

1. Zet de droogkast op de beoogde plaats, open de deur en trek het bovenste ophangdeel eruit.

2. Boor montagegaten in de wand voor de bevestigingsschroeven, via de twee voorgeboorde gaten in de achterwand van de droogkast.

3. Schroef de droogkast vast met de me- egeleverde schroeven en daarbij horende ringen. Monteer de plastic plug in de wand (indien nodig) en de plastic afstanden tus- sen de achterkant van de droogkast en de wand, cf. de afb.

WAARSCHUWING

Daar de kast topzwaar is, bestaat het risico dat deze voorover kantelt.

De kast mag niet worden gebruikt zonder te zijn vastgeschroefd aan de wand.

1. Voorgeboorde gaten

2. Bevestigingsschroeven met ringen 2x

3. Plastic plug

4. Wand achter de droogkast

5. Afstand (plastic),

6. Achterste wand in de droogkast

Montage in inbouwkast

Plaats de droogkast zo, dat het front goed in de inbouw past.

1. Houd de deur dicht met een stuk tape tot de droogkast op zijn plaats staat. Plaats de kast zo, dat het front goed op één lijn ligt met de inbouwkast.

2. Plaats het aansluitsnoer in het stopcontact en zorg ervoor dat het snoer niet beklemd raakt en er makkelijk kan worden uitgetrokken.

3. Verwijder de tape en open de deur. Trek het bovenste ophangdeel eruit. Meet en noteer de afstand tussen de achterste wand van de droogkast en de wand achter de droogkast. Zie afb. Maat "A".

4. Markeer de plaatsing van de gaten met een pen op de wand erachter.

5. Schuif het ophangdeel terug, sluit de deur en tape deze weer vast. Trek de hele droogkast eruit.

6. Gebruik een houten lijst van dikte "A" conform punt 3 als pasvorm. De houten lijst moet:

a) in tweeën worden gedeeld om vrije luchtstro- ming achter de kast toe te staan. Lengte van de twee delen ieder ongeveer 150 mm

b) een dikte hebben van minstens 10 mm.

1. Schroef de gedeelde houten lijst met twee schroeven in ieder stuk op de wand achter de droogkast, zodat deze de gemarkeerde gaten conform punt 4 bedekt. Gebruik schroeven van een geschikte lengte.

2. Een luchtspleet van minimaal 10 mm tussen de droogkast en de inbouw (boven en achter de droogkast)

3. Meetlint

4. Montagegaten

5. Achterste wand in de droogkast

6. Wand achter de droogkast

1. Schuif de droogkast terug in de inbouwkast. Verwijder de tape die de deur vasthoudt en controleer of de houten lijst aanligt tegen de achterwand in de droogkast. Controleer ook of het voorste deel van de droogkast goed in de inbouwkast past.

2. Stel de droogkast horizontaal cf. de aanwijzing in paragraaf "Horizontale afstelling" op pagina 15.

3. Trek het bovenste ophangdeel eruit en boor montagegaten in de houten lijst voor de bevestigingsschroeven via de twee voorgeboorde gaten in de achterwand van de droogkast.

4. Schroef de droogkast vast met de meege-leverde bevestigingsschroeven en de daarbij horende ringen.

1. Bevestigingsschroeven
2. gatenmarkering
3. Luchtstroom
4. Houten lijst (gedeeld)

Inbouwkast met gemonteerde gedeelde houten lijst om een vrije luchtstroom toe te staanfritt luftflöde

LET OP

Controleer of de houten lijst goed vastzit op de achterwand en of de montageschroeven niet in de weg zitten voor de montagegaten van de droogkast.

De houten lijst maakt geen deel uit van de levering.

1. Voorgeboorde gaten
2. Bevestigingsschroeven met ringen 2x

Aansluiten van de ventilatie

Als de droogkast is ingebouwd, monteer dan het aansluitpunt via de ventilatieopening in het bovenste deel van de inbouwkast nadat de droogkast op zijn uiteindelijke plaats is gemonteerd.

1. Plaats het aansluitpunt over het gat in de dakplaat van de droogkast, pas de schroefgaten op elkaar aan en schroef het aansluitpunt vast.
2. Sluit de vaste ventilatiebuis aan als de droogkast is ingebouwd of druk de bijge-leverde (alleen bepaalde markten) buig-zame slang vast. Zie de eerdere paragraaf "Ventilatie in de ruimte" op pagina 9.

Het aansluitpunt is bedoeld om te worden vastgeschroefd met twee schroeven in de dakplaat van de droogkast. In het aansluitpunt en de dakplaat zitten voorgeboorde gaten. Bevestigingsschroeven worden bijgeleverd.

Elektrische aansluiting

Zie de eerdere paragraaf "Elektrische ei- sen".

Eindcontrole

1. Controleer of alle onderdelen zijn gemonteerd. Als dat niet het geval is, neem dan de punten nog eens door.
2. Controleer of er geen verpakkingsmateriaal meer ligt.
3. Gebruik een mild afwasmiddel met warm water en was de droogkast van binnen en buiten schoon. Goed droog maken. Zie verder de paragraaf "Onderhoud" verderop in het handboek.
4. Plaats de stekker en druk op "START" (alleen bepaalde markten).
5. Lees de paragraaf "Bediening" verderop in het handboek.
6. Zet de warmteknop op de stand "Normaal" (volledige warmte) of bij het corresponderende symbool (zie afb.) en zet de tijdknop op ca. 20 min.

Als de droogkast niet start, controleer dan het volgende:

• of de deur van de droogkast gesloten is
• of de warmte- en tijdknoppen zijn geactiveerd
• of de "START"-knop goed is ingedrukt (alleen bepaalde markten)
• of de droogkast is aangesloten op het stopcontact

• of de zekering in de elektriciteitsgroep heel is.

• Als de droogkast 5 minuten heeft aangestaan, open dan de deur en voel of de kast warmte afgeeft.

Als de kast geen warmte afgeeft ondanks dat de warmteknop is geactiveerd en de ventilator werkt, draai de tijdknop dan terug naar nul en wacht 30 minuten. Probeer het daarna opnieuw door eerst de warmteknop op de stand "Normaal" te zetten (of het symbool) en vervolgens de ventilator te starten door aan de tijdknop te draaien. Zie verder de paragraaf "Lokaliseren van storingen".

Symbool voor "Normaal" (volledige) warmte

Bediening

Starten

1. Plaats het te drogen wasgoed in de droogkast en sluit de deur. Zie verder de paragraaf "Plaatsing van het wasgoed".
2. Stel de geschikte temperatuur en droog- tijd in, Zie het hoofdstuk "Instellen van de warmteknop".
3. Druk op de "START"-knop (alleen be-paalde markten).

Onderbreken van het drogen

Open de deur en zet de tijdknop weer op "0".

Pauze-instelling en herstart

Pauze: Open de deur

Herstart: Sluit de deur en druk op start (alleen bepaalde markten)

Als men een pauze in het droogproces heeft ingelast, dan gaat de droogkast verder op de stand die deze had toen de droogcyclus werd onderbroken. Wil men de ingestelde droogcyclus onderbreken, dan moet de tijdknop weer op "0" worden gezet.

Plaatsing van het wasgoed

In de kast bevinden zich drie gedeelten met hangers. leder deel beschikt over een aantal stangen waaraan de was wordt opgehangen.

Het geoptimaliseerde ophangsysteem heeft uittrekbare hangers, hetgeen de werkzaamheden voor degene die de was ophangt vergemakkelijkt en zowel rug als schouders spaart.

• Hang de voorwerpen in de droogkast conform de ruimte die ze innemen – niet conform hun gewicht.
  □ Voor de beste effectiviteit: geen liggend wasgoed op het bovenste ophangdeel plaatsen.

WAARSCHUWING

Lees de veiligheidsvoorschriften op pagina 4 voordat de kast wordt gebruikt.

☐ Lange kledingstukken zo dicht mogelijk bij de wanden van de kast en kortere kledingstukken in het centrum van de kast. Door de kledingstukken op deze manier op te hangen, wordt het meest efficiënte droogresultaat bereikt.
□ Klap de twee onderste ophangdelen omhoog als lange kledingstukken gedroogd moeten worden.

☐ Hang handschoenen, mutsen, shawls e.d. aan de op-hangrails aan de binnenkant van de deur.
☐ Trek de ophanghaken in het bovenste ophangdeel naar voren om de was makkelijker op te kunnen hangen. Duw deze terug als ze niet worden gebruikt.
☐ Overbelast de droogkast niet. De was wordt kreukelig en het drogen onregelmatig. Laat in plaats daarvan indien mogelijk ruimte tussen de kledingstukken.
□ Als het risico bestaat dat bepaalde was verkleurt, dient ertussen wat ruimte te worden gelaten.
□ Vermijd het droge van zware kledingstukken samen met lichter wasgoed, daar deze een veel te lange droogtijd kennen.
☐ Denk eraan geen gebreide kledingstukken op te hangen. Deze worden onnodig langer omdat ze zwaar zijn in natte toestand.

Als de kast koud is, kan het voorkomen dat de afdichtlijst van de deur niet helemaal sluit. Dat wordt echter volledig gecompenseerd als de kast aan staat en de afdichtlijst zich door de warmte uitzet.

De afbeelding toont de luchtstroom in de kast

Tips voor de gebruiker

Instelling van de knoppen

□ Stel de warmte- en tijdknoppen in voor de meest kwetsbare wasgoed.
□ Wijziging van de temperatuur vindt plaats met de warmteknop die in beide richtingen kan worden gedraaid.

Drogen

☐ Volg altijd het voorschrift in het wasgoed, als dat vermeld staat.
□ Als wasverzachters of antistatische middelen worden gebruikt, moeten de aanwijzingen van de fabrikant van dit product worden gevolgd.
□ Verwijder reeds droge was. Dat verkort de droogtijd voor het resterende was- goed.

Instelling van de warmteknop

Gebruik geen warmte bij het drogen van met schuimrubber gevulde kledingstukken of iets dergelijks.

De warmteknop regelt de warmte met vermogenstanden in een traploze schaal van helemaal geen warmte tot de normale stand met volledige warmte.

Instelling Wasgoed Temperatuur
1	Schuimrubberproducten, plastic, warmtegevoelige kledingstukken	Alleen ventilator
2	Trimkleding, ondergoed, overhemden, blouses, zijdeconfectie, wasbare gebreide producten	Laag
3	Stevigere werkkleding, denim, katoenen kleding, trainingstruien (van katoen)	Normaal

Onderhoud

Reiniging

Het gebruik van een hogedrukspuit is niet toegestaan!

☐ De wanden van de kast worden gereinigd met een milde zeepoplossing op een vochtige doek.
Stof verzamelt zicht graag rondom de luchtinlaat op de bovenkant van de kast. Dat kan storingen veroorzaken, die op hun beurt ertoe kunnen leiden dat de kast niet meer functioneert.

Om deze problemen te vermijden, moeten de luchtinlaat en het dak van de kast minstens een keer per jaar of vaker gestofzuigd te worden, afhanke- lijk van het milieu waarin de kast wordt geplaatst.

Als de droogkast niet wordt gebruikt

Gedurende lange of korte tijd

Verwijder altijd de stekker van de droogkast uit het stopcontact.

Als de kast moet worden verplaatst

1. Trek de stekker uit het stopcontact.
2. Zet de deur met stuk stevige tape vast.

Lokaliseren van storingen

Probeer eerst de storing op te lossen met behulp van het onderstaande voordat hulp wordt ingeroepen.

Storing Oorzaak Maatregel
De was droogt niet zoals ver-wacht	☐ De groepszekering van de droog-kast in het huis is doorgeslagen.☐ De warmte- en/of tijdknop werd niet goed ingesteld.☐ De droogkast wordt gebruikt in een ruimte met een lagere tem-peratuur dan 0°C.☐ Slecht gecentrifugeerde was of zeer natte was.☐ Is de was op de juiste wijze opge-hangen?☐ Is de warmteknop te laag ingest-eld?☐ Is de ventilatiebuis/-slang te lang?	☐ Controleren☐ Controleer de instelling☐ Een normale werking vereist installatie in een ruimte met een temperatuur hoger dan 0°C.☐ Controleer wat er in de droogkast werd gehangen.☐ Zie de paragraaf “Plaatsing van het wasgoed”.☐ Controleer de instelling.☐ Mag niet langer zijn dan 1 m.
De droogkast geeft geen warm-te af ondanks dat de warmteknop is geactiveerd.	☐ Zit de stekker in het stopcon-tact?☐ Is de zekering heel?☐ Wordt de juiste zekering gebruikt?☐ Is de deur van de droogkast geslo-ten?☐ Werd de START-knop goed ing-edrukt (alleen bepaalde mark-ten)?☐ Is de tijdknop ingesteld?☐ De temperatuurbegrenzer werd geactiveerd.☐ De temperatuurbegrenzer is ka-pot	☐ Controleren.☐ Controleren.☐ Vervangen door een langzame zekering.☐ Controleren.☐ Druk nog eens op de knop.☐ Controleren.☐ Draai de tijdknop terug naar “0” en wacht 30 min. Probeer het daarna opnieuw door de warmteknop te activeren en daarna de ventilator te starten door te draaien aan de tijdknop.☐ Neem contact op met de Klantenservice.

Service

Voordat u contact opneemt met de klantenservice,

dient u de modelaanduiding, de typeaanduiding en het serienummer te weten.

De modelaanduiding staat bovenaan op het bedieningspaneel van de kast.

De typeaanduiding en het serienummer staan op het typeplaatje, dat zit aan de binnenkant van de kast.

Typeplaatje

1. Modelaanduiding
2. Typeplaatje (binnenkant)
3. Artikelnummer
4. Serienummer (12 cijfers)
5. Typeaanduiding

Technische gegevens

Technische gegevens

Capaciteit: ca. 3,5 kg was (katoen)

Afwateringscapaciteit: 17,5 g/min

Elektrische aansluiting: 1-fase 220 - 230 V, 50-60 Hz

Motor: 35 W

Elementvermogen: 1500 W

Oververhittingbeveiliging: Ja

Tijdklok: Instelbaar tot 4 uur

Hanglengte: 16 meter

Afmetingen: Hoogte 1730 mm Instelbaar 1720 mm - 1745 mm.

Breedte 595 mm.

Diepte 610 mm,

Gewicht: \~60 kg

Kleur: Wit, titanium of grijs

Geluidsniveau: max. 58 dB(A)

Afvoer/Toevoerlucht

Als de kast aan staat, wordt 45 m³ vochtige lucht per uur afgevoerd.

Energieverbruik en droogtijden bij het drogen van gecentrifugeerde was \*)

Instelling van	Energieverbruik	Droogtijd	Warmte
Stand 2 (Laag)	0,6 kWh/kg was	ca. 180 min.	45 °C
Stand 3 (Normaal)	0,7 kWh/kg was	ca. 120 min.	65 °C

*) De vermelde waarden kunnen variëren afhankelijk van het toerental bij het centrifuge- ren.

Productienormen

Zie het typeplaatje van de kast

Luchtspleet bij inbouw

Minimaal 10 mm tussen droogkast en inbouw (boven en achter de droogkast).

Eigen aantekeningen

Art. Nr: 427000375 Ed. 03
