GEBRUIKSAANWIJZING T7121 ASKO

Gebruiksaanwijzing Wasdroger

Beste ASKO-klant,

Bedankt dat u hebt gekozen voor dit Scandinavische kwaliteitsproduct, vervaardigd in Vara, Zweden.

U kunt er van op aan dat uw nieuwe machine van binnen net zo goed is als van buiten en dat de toewijding waarmee we de machine hebben gebouwd op hetzelfde niveau ligt als de kwaliteit en de prestaties die u krijgt. We hopen dat u nog vele jaren plezier zult hebben van ons product.

Om optimaal van uw nieuwe machine te kunnen profiteren, raden wij u aan om deze gebruiksaanwijzing door te lezen voor u de machine gaat gebruiken.

ASKO T712

Inhoud

Inhoud 2

Voordat u de machine voor

het eerst gaat gebruiken 3

Niet in de wasdroger 3

Veiligheidsinstructies 4

Algemeen 4

Installatie 4

Veiligheid 4

Programma afbreken 4

Verpakkingsmateriaal 4

Afdanken 4

Kinderveiligheid 5

Algemeen 5

Onderdelen van de wasdroger 6

Het bedieningspaneel 7

Optieknoppen 7

Adviezen en tips voordat u gaat

drogen 8

Gecentrifugeerd? 8

Wassymbolen 8

Stoffen die niet in de wasdroger mogen8

Ook niet in de wasdroger... 8

Drogen 9

Sorteer het textiel 9

Schakel de hoofdschakelaar in 9

Druk op de Startknop 10

Droogprogramma afgerond 10

Als u klaar bent met drogen 11

Verbruikswaarden 12

Verzorging en reiniging 13

Stoffilter reinigen 13

Buitenkant van de machine reinigen 13

Storingen verhelpen 14

Machine start niet 14

Oververhittingsbeveiliging 14

Het drogen duurt te lang 14

Technische informatie 15

Voordat u contact opneemt met

de serviceafdeling 16

Installatie 17

Plaatsing van de wasdroger 17

Pootjes afstellen 18

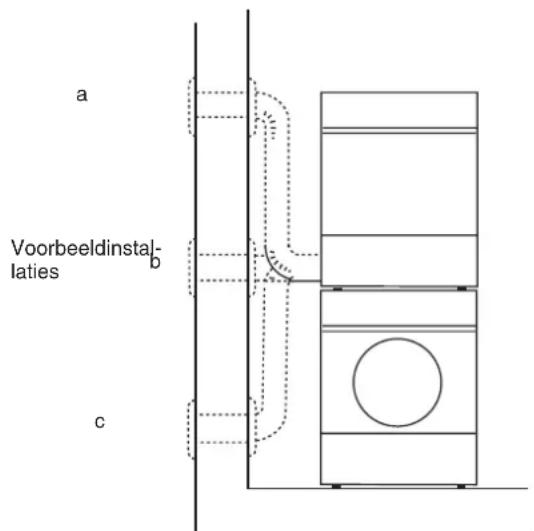

Luchtafvoer 18

Aansluiting op afvoerkanaal 19

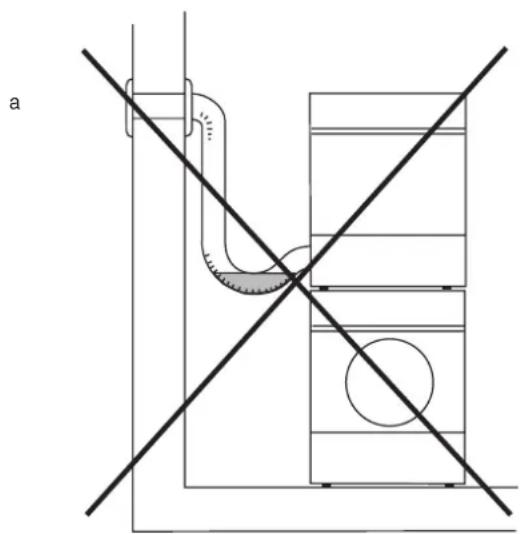

Installatie in warme omgeving 19

Accessoires 20

Elektrische installatie 21

Deurophanging 22

Eigen notities 24-26

Zoektermen 27

Snelgids 28

Voordat u de machine voor het eerst gaat gebruiken

Niet in de wasdroger

Bepaalde stoffen zijn gevoelig voor drogen in de wasdroger. Controleer altijd de was-symbolen van het textiel en volg deze altijd. Lees meer op pagina 9, 'Voordat u gaat drogen'.

Let op!

Als u de wasdroger voor het eerst start of na een langere periode van stilstand gebruikt, kan een licht bonkend geluid hoorbaar zijn. Dit is normaal. Het geluid verdwijnt na enkele droogbeurten.

Veiligheidsinstructies

Algemeen

• Lees de gebruiksaanwijzing door en bewaar deze!
• De eventueel benodigde elektrische installatie moet worden uitgevoerd door een erkende installateur.
• De machine mag alleen worden gebruikt voor drogen conform de beschrijving in deze gebruiksaanwijzing.
• Reparaties en onderhoud waarbij de veiligheid of het prestatievermogen in het geding is, moet(en) worden uitgevoerd door een erkende installateur.
• Een beschadigd netsnoer mag uitsluitend door een erkende installateur worden vervangen.
• Om te voorkomen dat er rook van open vuur of gassen, afkomstig uit apparatuur waarin andere brandstoffen worden verbrand, in de ruimte wordt/worden gezogen, is voldoende ventilatie nodig.

Installatie

Zie het hoofdstuk Installatie

Veiligheid

De machine mag niet worden gebruikt voor het drogen van textiel dat chemisch is gereinigd of dat resten van brandbare vloeistoffen kan bevatten.

De wasdroger is voorzien van een oververhittingsbeveiliging. Deze schakelt de machine uit als de temperatuur te hoog wordt.

Programma afbreken

U kunt een droogprogramma afbreken door:

• de deur te openen, de trommel stopt dan automatisch;
• of door op de hoofdschakelaar te drukken;
• als u wilt doorgaan met drogen, sluit u de deur weer en drukt u op de Start/stop-knop;
• u kunt een programma ook afbreken door gedurende drie seconden op de Start/stopknop te drukken.

Verpakkingsmateriaal

Volg bij de afvalscheiding de aanbevelingen van uw gemeente.

Afdanken

Als de machine zijn werk heeft gedaan en moet worden afgedankt, moet deze direct onbruikbaar worden gemaakt.

Vraag bij uw gemeente waar u moet zijn voor de juiste verwerking en recycling van oude machines.

Bij de productie en de markering van de machine is rekening gehouden met de recycling.

Waarschuwing

Tijdens het draaien is de achterkant van de wasdroger erg warm. Laat de machine volledig afkoelen voordat u de achterkant aanraakt.

Kinderveiligheid

Algemeen

Laat kinderen nooit met de wasdroger spelen!

De wasdroger heeft een magneetsluiting, waardoor de deur van de binnenkant geopend kan worden. De deur heeft een deurschakelaar die de wasdroger automatisch stopzet als de deur wordt geopend. De wasdroger start niet automatisch als de deur wordt gesloten (als een kind de deur bijv. van binnenuit dichttrekt).

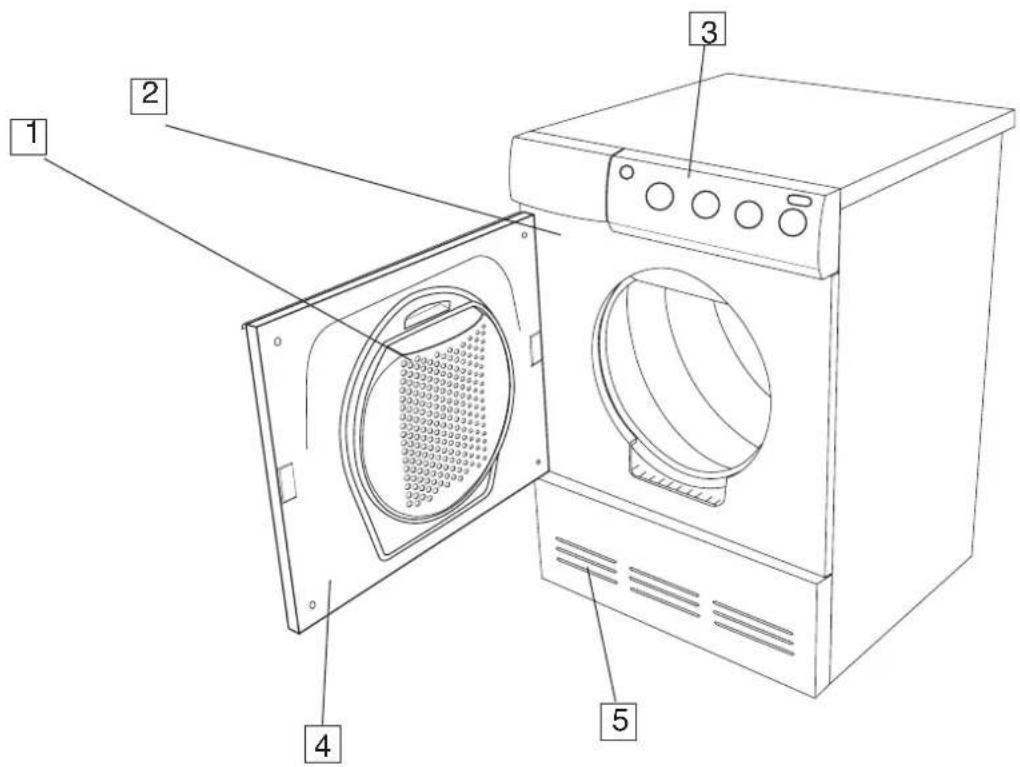

Onderdelen van de wasdroger

1. Stofffilterhouder
2. Typeplaatje
3. Bedieningspaneel

4. Deur

5. Ventilator (achter de plint)

6. Stoffilter

Het bedieningspaneel

1. Hoofdschakelaar
   2-4. Optieknoppen
2. Programmaknop
3. Display
4. Start/stop

Optieknoppen

1. Knop voor selectie van Lage temperatuur
2. Knop voor het kiezen van Antikreukfase
3. Knop voor het kiezen van Startvertraging 5 uur

Adviezen en tips voordat u gaat drogen

Hier vindt u enkele adviezen die van pas kunnen komen voordat u gaat drogen.

Gecentrifugeerd?

Textiel dat u in de wasdroger wilt doen, moet zijn gecentrifugeerd met 1000 tpm of meer. Door beter te centrifugeren bespaart u zowel energie als droogtijd.

Wassymbolen

Het symbool geeft aan dat de stof in de wasdroger kan. Voor drogen in de wasdroger zijn katoenen stoffen, badstof en synthetische stoffen het meest geschikt. De kleding wordt in de wasdroger zachter en luchtiger dan bij hangend drogen.

Let op!

De slijtage van textiel in de wasdroger is te verwaarlozen. Het stof dat in het stoffilter terechtkomt bestaat uit stof en vezelresten die worden gevormd bij gebruik van het textiel.

Stoffen die niet in de sdroger mogen

Het symbool geeft aan dat de stof niet in de wasdroger kan.

Sommige stoffen kunnen smelten of brandgevaar opleveren als ze worden blootgesteld aan warmte. Andere stoffen gaan vervormen of krimpen.

Ook niet in de wasdroger...

• stoffen met de aanduiding "Niet in de buurt van warmte drogen";
• kleding die chemisch is gereinigd;
• schuimplastic;
• glasvezelmateriaal;
• stop geen wol in de wasdroger, vanwege het risico dat de wol gaat vilten.

Drogen

Hieronder wordt u stap voor stap begeleid naar een optimaal droogresultaat.

Sorteer het textiel

Het meest gelijkmatige droogresultaat krijgt u als het textiel allemaal van hetzelfde materiaal gemaakt is. Maak ritsen en knopen dicht, knoop ceinturen in elkaar, sorteer het textiel en pas hoeveelheid en temperatuur aan.

2 Schakel de hoofdschakelaar in
3 Open de deur, doe de was erin en sluit de deur

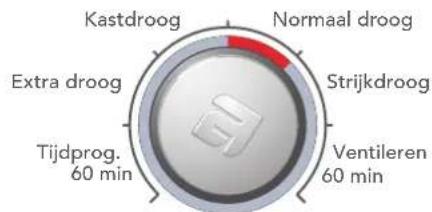

4 Kies het programma Het te kiezen programma i

Het te kiezen programma is afhanke- lijk van wat u na het drogen met het textiel wilt doen. De programma's waaruit u kunt kiezen zijn Extra droog, Kastdroog, Normaal droog, Strijkdroog, Tijdprogramma en Ventileren..

Extra droog

Dit programma is bedoeld voor textiel dat lastig droogt, bijv. spijkerbroeken met zeer dikke naden.

Let op!

Vooral tricottextiel is erg krimpgevoelig. Gebruik voor dit materiaal de programma's Kastdroog, Normaal droog of Strijkdroog. Strijk de kleding direct na het drogen.

Kastdroog, Normaal droog

Deze programma's sluiten de warmte af als de was droog is zonder "kurkdroog" te zijn. Bij het programma Kastdroog wordt de warmte wat later afgesloten dan bij Normaal droog. Probeer het een paar keer om te kijken wat u het best bevalt. Gebruik deze programma's als u droge textiel wilt.

Strijkdroog

Bij dit programma schakelt de warmte uit als de was vochtig genoeg is om gestreken te worden.

Tijdprogramma 60 min.

Het tijdprogramma heeft een vaste droog- tijd en droogt de was gedurende 60 min.

Ventileren 60 min.

Het ventileerprogramma gebruikt u als u textiel wilt luchten, stofvrij of zachter wilt maken.

Kies opties

Door opties te kiezen, krijgt u een droogprogramma dat precies is afgestemd op uw eigen was. De machine onthoudt uw instellingen en opties voor ieder programma en gaat daarvan uit

(met uitzondering van Startvertraging) als u het betreffende programma de volgende keer kiest. Natuurlijk kunt u dit desgewenst weer wijzigen.

Lage temperatuur

Schakel Lage temperatuur in of uit door op de Temperatuurknop te drukken. Als Lage temperatuur is ingeschakeld, brandt het rode vak naast de knop.

Antikreukfase

Deze optie houdt in dat de trommel na het droogprogramma nog twee uur lang drie seconden per minuut gaat draaien. Met deze optie voorkomt u dat het textiel in dezelfde positie blijft liggen en kreukelig wordt. Handig als u de was er na het drogen niet meteen uit kunt halen. Een rood vakje naast de knop geeft aan dat de optie Antikreukfase is ingeschakeld.

Startvertraging

Schakel de optie in of uit door op de knop Startvertraging te drukken. De machine start het programma 5 uur na het indrukken van de optie + de Start/stopknop. Een rood vakje naast de knop geeft aan dat de optie is ingeschakeld. Als u zich bedenkt, kunt u gedurende drie seconden op de Start/stopknop drukken. U kunt nu de machine op de normale manier starten.

Druk op de Startknop

Resterende droogtijd

Er wordt een schatting van de resterende droogtijd weergegeven in het display, en wel binnen 2 minuten na het starten van het droogprogramma. 1:35 betekent bijvoorbeeld dat het nog ongeveer 1 uur en 35 minuten duurt totdat de was de gewenste droogtegraad heeft bereikt. Als de optie Antikreukfase is gekozen, zal de trommel gedurende twee uur na het afkoelen iedere minuut gaan draaien.

Als u een programma wilt afbreken of van programma wilt wisselen

Houd de Start/stopknop gedurende 3 seconden ingedrukt. Het rode vak naast de knop gaat uit.

Let op!

Wijzigingen van de programmaknop hebben na de start geen invloed op het programma.

Was erin leggen of eruit halen

Als u na het starten van de machine was wilt toevoegen of eruit wilt halen, opent u de deur. De machine stopt dan automatisch. Leg er meer was in, sluit de deur en druk op de Start/stopknop.

Droogprogramma afgerond

De tekst Eindhet display geeft aan dat het programma is afgerond.

Als de optie Antikreukfase is gekozen, zal de trommel gedurende twee uur na het afkoelen iedere minuut gaan draaien.

Belangrijk!

- Maak na iedere droogbeurt het stoffilter schoon.

Waarschuwing!

Als het stoffilter verstopt raakt, kan de automatische oververhittingsbeveiliging van de machine worden geactiveerd. Om de machine weer te kunnen starten, moet het filter worden gereinigd en moet de machine ca. 30 minuten afkoelen.

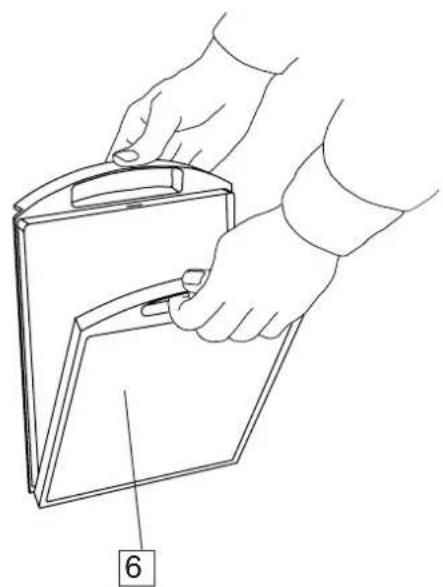

Stoffilter reinigen

1. Pak het handvat van de filterhouder beet en trek het naar u toe.
2. Trek het filter uit de filterhouder.
3. Open het filter en strijk het stof met de hand weg.
4. Klap het filter weer dicht en plaats het terug in de filterhouder. Bij kalkafzetting kan het nodig zijn om het filter te reinigen. Zie het hoofdstuk Verzorging en reiniging.

Als u klaar bent met drogen

Schakel de hoofdschakelaar uit.

Pak de kleren eruit, sluit de deur om te voorkomen dat kleine kinderen in de machine kruipen.

Verbruikswaarden

Voor de onderstaande verbruikswaarden gelden de volgende voorwaarden:

Temperatuur aanvoerlucht: 20°C.

Vochtgehalte aanvoerlucht: 65%.

Droogtemperatuur: Normaal of laag

Elementvermogen: 1950 W

Katoenen textiel is voor het drogen gecentrifugeerd met 800 en 1600 tpm (lang centrifuge-ren).

Overig textiel (strijkvrij en acryl) is voor het drogen gecentrifugeerd met 800 tpm (kort centrifugeren).

Programma	Materiaal Temperatuur		Max. be-lasting (kg)	Energieverbruik (ca. kWh)800 tpm 1600 tpm		Programma-duur (ca. min.)800 tpm 1600 tpm
Extra droog	Katoen, linnen Normaal 6,0 4,1 3,2		130 105
Kastdroog	Katoen, linnen Normaal 6,0 3,7 2,9		120 90
Kastdroog	Strijkvrij, polyester/katoen	Normaal 3,0 1,6	-	50	-
Normaal droog	Katoen, linnen Normaal 6,0 3,5 2,6		110 85
Normaal droog	Strijkvrij, polyester/katoen	Normaal	3,0	1,5	-	50	-
Normaal droog	Acryl, rayon, acetaat	Laag	3,0	1,8	-	55	-
Strijkdroog	Katoen, linnen Normaal 6,0 2,8 1,9		85	55

Verzorging en reiniging

Stoffilter reinigen

Na iedere droogbeurt moet het stof uit het stoffilter worden verwijderd.

Water met veel kalk kan zorgen voor kalkafzetting op het stoffilter. Controleer bij het verwijderen van stof uit het stoffilter of er sprake is van kalkafzetting en was in dat geval het stoffilter met de hand.

1. Pak het handvat van de filterhouder beet en trek het naar u toe.
2. Trek het filter uit de filterhouder.

1. Open het filter en strijk het stof aan alle zijden van het filter met de hand weg. Gebruik een zachte, droge doek om eventuele kalkafzetting te verwijderen.
2. Plaats het filter terug in de filterhouder.

Let op!

Bij kalkhoudend water moet het filter met water worden gereinigd, zodat de kalkafzetting verdwijnt.

Maak het filter met een handdoek goed droog.

Buitenkant van de machine reinigen

Maak de buitenkant en het programmapaneel schoon met een mild reinigingsmiddel. Gebruik geen oplosmiddelen. De machine kan hierdoor beschadigd raken. Spoel de machine ook niet af met een waterstraal.

Let op!

Zorg ervoor dat er zich geen stof ophoopt rond de machine. Houd het gebied rond de wasdroger schoon en koel: stof, warmte en vocht zorgen voor een langere droogtijd.

Storingen verhelpen

Machine start niet

Controleer

• of de deur goed gesloten is;
- of de hoofdschakelaar is ingedrukt;
- of u het programma correct hebt ingesteld;
- of de optie Startvertraging niet is ingeschakeld. De resterende tijd tot de start wordt dan in hele uren in het display weergegeven (bijv. 5. 4. 3h). Kijk op pagina 12 voor het afbreken van het programma;
- of de stekker in het stopcontact zit;
- of er geen zekeringen zijn gesprongen in huis, verwissel twee zekeringen. Het is niet altijd van buitenaf te zien of een zekering stuk is;
- of de oververhittingsbeveiliging niet is geactiveerd, zie hieronder.

Oververhittingsbeveiliging

De oververhittingsbeveiliging schakelt de wasdroger uit als de temperatuur te hoog oploopt, bijvoorbeeld omdat het stoffilter verstopt raakt.

• Maak het filter schoon.
- De oververhittingsbeveiliging wordt automatisch gereset als de machine is afgekoeld!

Het drogen duurt te lang

- Zorg ervoor dat de droger meer koude lucht krijgt, bijvoorbeeld door deuren en/of ramen te openen.

Technische informatie

Technische gegevens

Hoogte: 850 mm.

Breedte: 595 mm.

Diepte: 585 mm.

Gewicht: 47 kg.

Trommelinhoud 111 l.

Max. droogcapaciteit: 6,0 kg.

Toerental: 52 tpm.

Aansluitvermogen: Zie typeplaatje.

Materiaal droogtrommel: Roestvrij staal.

Materiaal mantel: Gepoederlakte en warm gegalvaniseerde

staalplaat of roestvrij staal.

Opstelling: Waszuil of vrijstaand.

Standaardtests

Europa:

Droogprestaties: EN 611 21 (95/ 13/ EEG).

Programma 3-Normaal droog, 6,0 kg

katoen, temperatuur Normaal.

Energiecertificatie: EN 611 21 (95/ 13/ EEG).

Programma 3-Normaal droog, 6,0 kg

katoen, temperatuur Normaal.

De machine is getest voor 1-fase 10/16A.

Testmethode geluidsmeting: IEC 60 704-2-6.

Service

Voordat u contact opneemt met de serviceafdeling

dient u eerst na te gaan of u de storing eventueel zelf kunt verhelpen. Zie de hoofdstukken Storingen verhelpen en Verzorging en reiniging. Als u desondanks contact moet opnemen met de serviceafdeling, houdt dan uw modelaanduiding, typeaanduiding en serienummer bij de hand. De modelaanduiding vindt u in de gestanste opening op de eerste pagina van de gebruiksaanwijzing. De typeaanduiding en het serienummer staan op het typeplaatje.

Installatie

Plaatsing van de wasdroger

De wasdroger kan vrijstaand of als waszuil worden geplaatst. Vergeet niet dat de wasdroger warmte produceert en daarom niet in een al te kleine ruimte moet worden geplaatst. Als de ruimte erg klein is, duurt het drogen langer door de beperkte hoeveelheid verse lucht die beschikbaar is.

Waarschuwing!

De machine mag niet worden geïnstalleerd achter een deur die op slot kan, achter een schuifdeur of achter een deur waarvan het scharnier aan de andere kant zit dan dat van de wasdroger.

Tip!

Laat voor een betere luchtverversing de deur naar de plaats waar de wasdroger staat open.

Waarschuwing!

Eventueel benodigde elektrische installatie moet worden uitgevoerd door een erkende installateur.

A. Vrijstaand

De wasdroger kan naast de wasmachine worden geplaatst.

B. Waszuil

De wasdroger kan op een Asko-wasmachine worden geplaatst. Gebruik hiervoor de bij de machine geleverde waszuilbevestigingen:

2 houders voor de pootjes. Deze zitten in een zak in de trommel.

2 kantelbeveiligingen. Deze zijn bij levering linksonder op de achterkant van de machine bevestigd.

Een werkblad kunt u bestellen bij uw plaatselijke dealer.

Monteer de waszuil als volgt:

1. Schroef de twee gemarkeerde schroeven aan de achterkant van de wasmachine eruit.

1. Bevestig de kantelbeveiliging met de schroeven, zoals op de afbeelding.

1. Op het deksel van de wasmachine worden de kunststof houders bevestigd waarin de voorste pootjes van de wasdroger worden vastgezet. Dit is belangrijk, omdat pas als de pootjes van de droger in de kunststof houders staan duidelijk is dat de droger correct op de wasmachine is geplaatst.

Breek lipje A van de houder die aan de rechterkant wordt gemonteerd en lipje B van de houder die aan de linkerkant wordt gemonteerd. Verwijder vervolgens het papier van het zelfhechtende vlak onder de kunststof houders.

1. Plaats de kunststof houders zo dat de met pijlen gemarkeerde "lipjes" tegen de voorkant respectievelijk de zijkant van het deksel liggen en druk ze vast op het deksel. Breek vervolgens de resterende lipjes weg.

1. Schuif de droger onder de metalen hoekstukken. Houd tegelijkertijd de voorkant 1-2 cm omhoog.
2. Zet de voorpootjes van de droger in de kunststof houders en stel deze zo af dat de droger horizontaal staat.

Schroef de pootjes in of uit, zodat de droger stevig en horizontaal staat op de vloer of op de wasmachine. Draai vervolgens de borg-

moeren aan.

Luchtafvoer

De afvoerlucht van de wasdroger moet naar een afvoerkanaal worden geleid of naar een afvoer door de muur met behulp van de bijgeleverde luchtafvoerslang.

Aansluiting op de wasdroger

De wasdroger biedt drie mogelijkheden voor de luchtafvoer: aan de achterkant, aan de rechterkant en aan de linkerkant. Bij levering is één opening geopend. De twee andere zijn afgedekt.

De wasdroger wordt geleverd met een koppeling (1), kunststof tape (2) en een luchtafvoerslang (3).

Monteer de luchtafvoer als volgt:

1. Bevestig de luchtafvoerslang op de koppeling en zet deze vast met de kunststof tape.
2. Verwijder eventueel de kunststof afdekking als u de luchtafvoer wilt monteren in een andere opening dan degene die al open is.
3. Plaats de koppeling met de luchtafvoerslang in de opening.
4. Plaats de afdekking in de opening die nog open is.

Aansluiting op afvoerkanaal

De luchtafvoerslang moet een zo kort en zo recht mogelijke weg afleggen van de wasdroger naar het afvoerkanaal. Knip of snijd een stuk van de luchtafvoerslang als deze te lang is. Indien nodig kan de luchtafvoerslang worden verlengd tot maximaal 8 meter (binnendiameter 102 mm). Als er een langere slang nodig is, is er ook een grotere binnendiameter nodig om de ventilatiecapaciteit van de wasdroger in stand te houden.

Probeer eventuele bochten zo geleidelijk mogelijk te maken. Als er bochten van 90°

nodig zijn, mogen dat er maximaal vier zijn. Bij meer bochten neemt de ventilatiecapaciteit van de wasdroger af.

Waarschuwing!

De lucht uit de wasdroger mag niet worden weggeleid via kanalen die worden gebruikt voor apparatuur die gas of brandstoffen verbrandt.

Installatie in warme omgeving

Bij installatie in kleine ruimtes met een hoge luchtvochtigheid, waarin de temperatuur boven 25°C kan komen, bestaat het risico dat het condenswater zich ophoopt in de verlaging en daar de luchtstroom blokkeert, met een slecht droogresultaat als gevolg. Monteer in dergelijke gevallen de slang horizontaal (b) of in neergaande richting (c) vanuit de droger.

Als de luchtafvoerslang naar een uitlaat- punt in de wand wordt geleid, kan de in- stroom van koude lucht worden verhinderd door een ventilatierooster te monteren. Het ventilatierooster kan zowel aan de binnen- als aan de buitenkant worden gemonteerd.

Als er slechts één afvoerkanaal uit de ruimte beschikbaar is, moet een zogenaamde trekonderbreker worden gemonteerd.

De accessoires kunt u kopen bij uw dealer.

Elektrische installatie

De machine mag uitsluitend worden aangesloten op een geaard stopcontact.

Aansluiting bij levering

De machine wordt geleverd met 1-fase, 230 V, warmtevermogen 1950 W (zie type plaatje) en met een zekering van 10 A. Een eventuele aardlekschakelaar moet van het type A zijn.

Aansluitmogelijkheden

Het is mogelijk om over te schakelen van 10 A (warmtevermogen 1950 W) naar 16 A (warmtevermogen 2500 W). Schakel over volgens de onderstaande beschrijving.

1. Schakel de stroom uit
2. Houd de Start/stopknop ingedrukt en schakel de stroom in
3. Laat de Start/stopknop los als de programma-aanduiding gaat branden.
4. Druk (binnen 10 seconden) 5 keer op de Start/stopknop.
5. Stel de programmaknop zo in dat het lampje voor Extra drogen brandt (10.00 uur).
6. Druk op de Start/stopknop om de instelling op te slaan.

Als u de machine weer een aansluiting van 10 A wilt geven.

1. Herhaal stap 1-4.
2. Stel bij stap 5 de programmaknop zo in dat het lampje voor Extra drogen uit gaat.
3. Druk op de Start/stopknop om de instelling op te slaan.
   De machine heeft nu een aansluiting van 10 A.

Deurophanging

De deur van de wasdroger is bij levering linksscharnierend. U kunt de deurophanging echter aan de andere kant plaatsen om hem rechtsscharnierend te maken.

Dit doet u als volgt:

1. Verwijder de onderste plint en schroef de drie schroeven eruit waarmee de scharnierbevestiging is vastgeschroefd.

1. Kantel de onderkant van de deur er naar links uit, terwijl u de scharnierbevestiging draait zoals de pijlen aangeven.

1. Verplaats de scharnierpen. Voor een rechtsscharnierende deur moet de scharnierbevestiging vervolgens ondersteboven worden gedraaid.

1. Verplaats vervolgens de scharnierpen die in de onderkant van het paneel zit.

1. Verplaats vervolgens de kunststof pluggen op de boven- respectievelijk onderkant van de deur. Gebruik een platte schroevendraaier.

1. Schroef de twee schroeven aan de zijkanten van de deur er ca. 5 millimeter uit, totdat de deurmagneet en het afdekplaatje aan de binnenkant van de deur eruit kunnen worden gehaald.

2. Haal vervolgens de deurmagneet (1) en het afdekplaatje (2) eruit.

1

2

1. Plaats de deurmagneet op de plek waar het afdekplaatje zat.

1. Plaats het afdekplaatje op de plek waar de deurmagneet zat.
2. Schroef de schroeven er weer in zodat de deurmagneet en het afdekplaatje op hun plaats worden gehouden.

1. Schroef de gemarkeerde schroef eruit.

1. Bevestig vervolgens de deur aan de rechterkant van de machine.

1. Schroef de scharnierbevestiging vast met de schroeven in de volgorde zoals in de afbeelding.

1. Schroef de schroef vast die u onder punt 11 hebt losgeschroefd.
2. Plaats de onderste plint terug.

Storingen verhelpen 14

T

Technische informatie 15

Temperatuur 7,9

V

Veiligheid 4

Verpakking 4

Verzorging 10,13

Vilten 8

W

Wassymbolen 3,8

Wol 8

Snelgids

Textiel

- Sorteer gelijksoortig textiel om zo gelijkmatig mogelijk te drogen.

Druk op de hoofdschakelaar

Doe de was erin

- Sluit de deur.

4 Kies het programma en eventuele opties

- Draai de Programmaknop naar het gewenste programma

- Stel ook eventuele opties en instellingen in.

Druk op de Start/stopknop

Droogprogramma afgerond

• De tekst Eindhet display geeft aan dat het programma is afgerond.
• Maak na iedere droogbeurt het stoffilter schoon.

Als u klaar bent met drogen

- Schakel de hoofdschakelaar uit en sluit de deur.
