Type	Condensdroger
Afmetingen (hxbxd)	850 x 595 x 585 mm
Gewicht	47 kg
Trommelvolume	111 liter
Max. vulgewicht	6,0 kg
Toerental trommel	52 rpm
Verwarmingselement	2500 W
Programma's	Extra droog, Kastdroog, Normaal droog, Strijkdroog, Tijdprogramma, Ventileren
Opties	Antikreuk, Automatische start, Zoemer
Materiaal trommel	Roestvrij staal
Materiaal mantel	Poedergelakte en thermisch verzinkte staalplaat of roestvrij staal
Afvoersysteem	Condenswaterreservoir of directe afvoer via slang
Pluizenfilter	Ja, reinigen na elk gebruik
Condensor	Ja, minstens 3x per jaar reinigen
Kinderslot	Ja, via starttoets vergrendelbaar
Oververhittingsbeveiliging	Ja, automatische uitschakeling
Energieverbruik (indicatief)	Zie verbruikstabel in handleiding

Veelgestelde vragen - TC740 ASKO

Hoe reinig ik het pluizenfilter?

Pak het filter bij de handgreep en trek het naar u toe. Open het filter en strijk de pluizen met de hand weg. Vouw het filter op en plaats het terug in de filterhouder. Reinig het filter regelmatig, ook bij kalkaanslag met water en een zachte borstel.

Wat moet ik doen als het drogen te lang duurt?

Controleer of het condenswaterreservoir geleegd is en of het pluizenfilter of de condensor niet verstopt zitten. Zorg voor voldoende ventilatie in de ruimte. Controleer ook de zekeringen.

Hoe stel ik het kinderslot in?

Zet de programmaknop in de stand recht omhoog. Zet de hoofdschakelaar uit en weer aan. Druk vijfmaal op de stoptoets en vervolgens vijfmaal op de starttoets, beide binnen vijftien seconden. Kies daarna met de starttoets voor aan (cijfer 3) of uit (cijfer 0).

Wat betekent foutmelding F1?

F1 betekent dat het condenswaterreservoir vol is of dat de afvoerslang verstopt of geknikt is. Leeg het reservoir en start de machine opnieuw. Als de melding blijft verschijnen, controleer dan de pomp en slangen.

Hoe gebruik ik de optie Antikreuk?

Selecteer de optie Antikreuk door met de toets door de mogelijkheden te lopen. U kunt een duur kiezen van 1 tot 3 uur. Na het drogen draait de trommel drie seconden per minuut om kreuken te voorkomen.

Wat is de maximale vulcapaciteit?

De maximale vulcapaciteit is 6,0 kg voor katoen en linnen. Voor kreukvrij en acryl is de maximale capaciteit 3,0 kg.

Kan ik de droger op een wasmachine plaatsen?

Ja, de droger kan op een wasmachine worden geplaatst of vrijstaand worden gebruikt. Volg de installatievoorschriften voor de juiste opstelling.

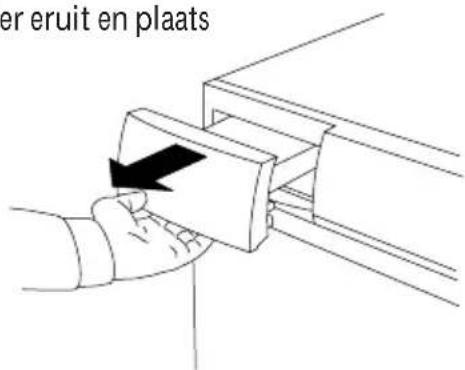

Hoe leeg ik het condenswaterreservoir?

Trek het condenswaterreservoir naar buiten, giet het water weg en plaats het reservoir terug. Leeg het reservoir na elk gebruik. Als het reservoir te vol wordt, verschijnt foutmelding F1.

Wat moet ik doen als de machine niet start?

Controleer of de deur goed gesloten is, de hoofdschakelaar aan staat, het programma correct is ingesteld en de stekker is aangesloten. Controleer ook de zekeringen en of de oververhittingsbeveiliging niet is geactiveerd.

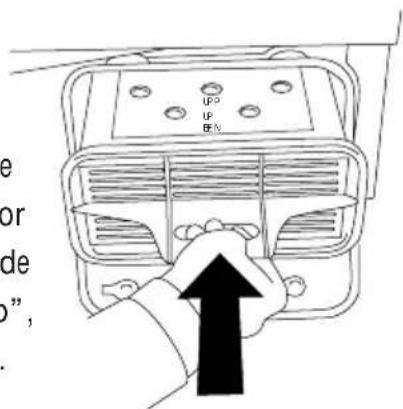

Hoe reinig ik de condensor?

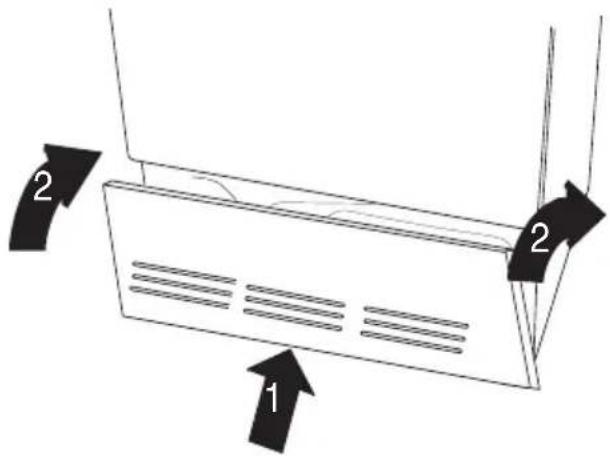

Zet de hoofdschakelaar uit en verwijder de frontplaat. Open de klep van de condensor door de twee knoppen tegen de klok in te draaien. Haal de condensor eruit en spoel de lamellen schoon met een handdouche. Gebruik geen puntige voorwerpen en plaats de condensor nooit in een vaatwasser.

GEBRUIKSAANWIJZING TC740 ASKO

Wij stellen het op prijs dat uw keuze gevallen is op dit Scandinavische kwaliteitsproduct, dat gemaakt is in Vara, Zweden.

Wij willen graag dat u erop vertrouwt dat de binnenkant van uw nieuwe machine even goed is als de buitenkant en dat de ethische en morele normen waarmee wij deze machine hebben gemaakt even hoog zijn als de geleverde kwaliteit en prestaties. Wij hopen dat u jarenlang plezier van ons product zult hebben.

Om zoveel mogelijk profijt van uw nieuwe machine te hebben, raden wij u aan de installatievoorschriften en de gebruiksaanwijzing door te lezen voordat u de machine in gebruik neemt.

ASKO T740C

EERST LEZEN!

Pagina

1 Voordat u voor de eerste keer gaat drogen 3

2 Veiligheidsvoorschriften 4

Algemeen, Installatie, Veiligheid, Programma afbreken, Transport/Winteropslag, Verpakkingsmateriaal, Afdanken

3 Kindveiligheid 5

Algemeen, Kinderslot op de starttoets

4 Onderdelen van de droogautomaat 6

5 Paneel 7

6 Optietoetsen 7

INSTALLATIE

Zie installatievoorschriften.

INGEBRUIKNAME

7 Voordat u gaat drogen 8-10

Gecentrifugeerd?, Wasetiketten, Textiel sorteren, Programma's, Opties, Temperatuur, Droogtijd

8 Drogen 11-14

Drogen - stap voor stap

9 Verbruiksgegevens 15

ONDERHOUD

Pagina

10 Onderhoud en reiniging 16-18

Pluizenfilter schoonmaken, Condenswaterreservoir legen, Buitenkant machine reinigen, Ventilator reinigen, Condensator reinigen

PROBLEMEN?

11 Foutopsporing

20-21

De machine start niet, Oververhittingsbeveiliging, Het drogen duurt te lang, Foutmeldingen op het display, Normale meldingen op het display

OVERIGE

12 Technische informatie 23

14 Beknopte handleiding 26

15 Trefwoorden 27

NIET GESCHIKT VOOR MACHINAAL DROGEN

Bepaalde textielsoorten zijn niet bestand tegen machinaal drogen. Volg altijd de aanwijzingen op het wasetiket en lees meer hierover in hoofdstuk 7, Voordat u gaat drogen.

LET OP!

Als u de droogautomaat voor de eerste keer in gebruik neemt of als de droogautomaat lange tijd heeft stilgestaan, kan het zijn dat u een zacht gebonk hoort. Dit is normaal en verdwijnt nadat u de droogautomaat een paar keer heeft gebruikt.

Zie voor een korte bedieningsinstructie hoofdstuk 14, Beknopte handleiding.

ALGEMEEN

• Lees de handleiding en berg deze goed op!
• De aansluiting op het elektriciteitsnet, indien nodig, dient door een erkend installateur te worden verricht.
• De droogautomaat mag alleen volgens de beschrijving in deze handleiding worden gebruikt.
• Reparatie en onderhoud die van invloed zijn op veiligheid of prestaties, dienen uitgevoerd te worden door de erkende vakman.
• Een beschadigd netsnoer mag uitsluitend door een bevoegde vakman worden vervangen.
• Om te voorkomen dat er rook van open vuur of gassen uit apparatuur waarin andere brandstoffen worden verbrand in de ruimte wordt/ worden gezogen, is voldoende ventilatie nodig.

INSTALLATIE

Zie bijgevoegde installatievoorschriften.

VEILIGHEID

De droogautomaat mag niet gebruikt worden voor het drogen van textiel dat thuis chemisch is gereinigd of dat resten van brandbare vloeistoffen kan bevatten.

De droogautomaat is beveiligd door een oververhittingsbeveiliging, die de machine uitschakelt als de temperatuur te hoog wordt.

Een vlotter schakelt de machine uit als de condenswaterslang wordt geblokkeerd of als het gevaar bestaat dat het condenswaterreservoir overvol raakt.

PROGRAMMA AFBREKEN

U kunt een droogprogramma afbreken door de deur te openen. De trommel komt dan automatisch tot stilstand. De machine "onthoudt" waar het droogprogramma werd afgebroken. Bij herstarten: de deur sluiten en op de Start toets drukken. De machine start automatisch vanaf het punt waar het programma werd afgebroken.

U kunt een programma ook afbreken door gedurende drie seconden op de Stop -toets te drukken. Als u een programma met deze toets afbreekt, vergeet de machine waar hij zich in het programma bevond en moet u bij herstarten een nieuw programma kiezen.

TRANSPORT/WINTEROPSLAG

Als de machine vervoerd moet worden of gedurende de winter in een onverwarmde ruimte moet worden opgeslagen, dient het condenswaterreservoir geleegd te zijn.

VERPAKKINGSMATERIAAL

Sorteer het afval volgens de voorschriften van uw gemeente.

AFDANKEN

Als de machine zijn beste tijd heeft gehad en moet worden afgedankt, dient deze onmiddel- lijk onbruikbaar te worden gemaakt.

Informeer bij uw gemeente waar uw machine op de juiste wijze kan worden verschroot en gerecycled.

De machine is gefabriceerd en gemarkeerd met het oog op recycling.

WAARSCHUWING!

Tijdens een programma is de achterkant van de droogtrommel erg warm. Laat de machine volledig afkoelen voordat u de achterkant aanraakt.

ALGEMEEN

Laat kinderen niet met de droogautomaat spelen!

De droogautomaat heeft een magneetslot, waardoor de deur ook van binnenuit kan worden geopend. De deur is voorzien van een deurschakelaar, die de droogautomaat automatisch uitschakelt als de deur wordt geopend. De droger start niet automatisch als de deur wordt gesloten (bijv. als een kind de deur van binnenuit dicht-trekt).

KINDERSLOT OP DE -TOETS

U kunt voorkomen dat bijvoorbeeld een kind de droogautomaat per ongeluk start. Dit doet u door de Start-toets op onderstaande wijze te vergrendelen.

Kinderslot Aan/Uit:

Zet de programmaknop in de stand recht omhoog.

Zet de hoofdschakelaar, Ⓞ, uit en weer aan om de machine in de uitgangspositie te zetten.

Druk vijfmaal op de stoets en vervolgens vijfmaal op de -toets. Dit dient beide te geschieden binnen vijftien seconden.

Binnen drie seconden na de laatste keer op de -toets gedrukt te hebben, kiest u dan met de -toets of u Kinderslot Aan (het cijfer 3 verschijnt op het display) of Uit (het cijfer 0 verschijnt op het display) wilt.

Starten van programma's met een

vergrendelde -toets:

Om de machine te starten moet u de -Start toets gedurende drie seconden ingedrukt houden.

1. Pluizenfilterhouder

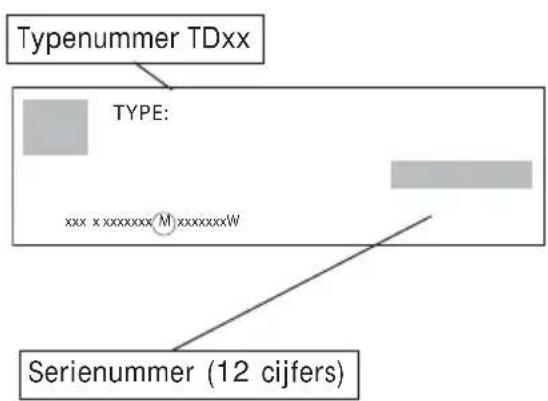

2. Typeplaatje
3. Condenswaterreservoir

4. Paneel

5. Deur

6. Ventilator (achter de frontplaat)
7. Condensator (achter de frontplaat)
8. Pluizenfilter

5 PANEEL

1. Waarschuwingslampje aan/uit
2. Hoofdschakelaar
3. Programmaknop, de programma's worden beschreven in hoofdstuk 7, Voordat u gaat drogen

4. Display

5. Starttoets met LED die een gestart programma aanduidt

6. Instel- en optietoetsen
7. Stoptoets met LED die aanduidt dat de machine bezig is tot stilstand te komen.

6 OPTIETOETSEN

1. Toets voor instellen van tijd bij Tijdprogramma en ventileren
2. Toets voor kiezen van Anti-kreuk
3. Toets voor kiezen van Automatische start

Een brandende LED geeft aan dat de betreffende optie is geselecteerd.

Hier volgende enkele praktische adviezen voordat u gaat drogen.

GECENTRIFUGEERD?

Wasgoed dat u in de droogautomaat wilt drogen, dient met minimaal 800 omwentelingen per minuut gecentrifugeerd te zijn om zowel energie als tijd te besparen.

WASETIKETTEN

Textiel dat machinaal kan worden

gedroogd

Dit symbool geeft aan dat het textiel bestand is tegen machinaal drogen. Het meest geschikt om te drogen zijn katoenen stoffen, badstof en kunstvezelmateriaal. Deze textielsoorten worden door machinaal drogen zachter en luchtiger dan wanneer ze worden opgehangen.

LET OP!

De slijtage van textiel in de droogautomaat is gering. De pluizen die in het pluizenfilter terechtkomen, bestaan uit stof en vezelresten die gevormd worden als het textiel wordt gebruikt.

Textiel dat niet machinaal kan worden ogd

Dit symbool geeft aan dat het textiel niet bestand is tegen machinaal drogen.

Sommige textielsoorten kunnen smelten of brandgevaar opleveren als ze aan hitte worden blootgesteld, andere textielsoorten verliezen hun vorm of krimpen.

Evenmin bestand tegen machinaal drogen zijn

• textielsoorten waarop staat aangegeven "Niet drogen in de buurt van een warmtebron".
• wasgoed dat thuis chemisch is gereinigd.
• schuimplastic
• glasvezelmateriaal
• wol mag niet machinaal worden gedroogd om te voorkomen dat het gaat vervilten.

WAS SORTEREN

Het gelijkmatigste droogresultaat wordt verkregen als het wasgoed uit dezelfde textielsoorten bestaat.

Doe ritssluitingen en knopen dicht, knoop ceinturen vast, sorteer het wasgoed en pas de hoeveelheid en de temperatuur aan volgens onderstaande tabel.

TEXTIELHOEVEELHEIDTEMPERATUUR
Witte, bonte en synthetische was	Katoen en 1/1 linnen	(6,0 kg) Normaal
	Polyester/ 1/2 katoen	(3,0 kg) Normaal
Fijne en enigs- A zins fijne was acetaat, enz.	cryl, rayon, 1/	2 (3,0 kg) Laag

Sorteren op hoeveelheid en textielsoort.

PROGRAMMA'S

Welk programma u selecteert hangt af van wat u na het drogen met het textiel wilt doen. De programma's waaruit u kunt kiezen zijn: Extra droog, Kastdroog, Normaal droog, Strijkdroog, Tijdprogramma en Ventileren.

1. Extra droog

Dit programma is bedoeld voor textielsoorten die moeilijk te drogen zijn, bijv. jeans met zeer dikke naden.

LET OP!

Met name tricot is gevoelig voor krimpen. Gebruik voor dit weefsel het programma Kastdroog, Normaal Droog of Strijkdroog. Rek de kleding direct uit na het drogen.

2. Kastdroog, 3. Normaal droog

Deze programma's schakelen de warmte uit als het wasgoed droog, echter niet "kurkdroog", is.

Het programma Kastdroog schakelt de warmte iets later uit dan Normaal droog. Gebruik deze programma's als u wilt dat uw wasgoed droog is.

4. Strijkdroog

Dit programma schakelt de warmte uit als het wasgoed droog genoeg is om gestreken of gemangeld te worden.

5. Tijdprogramma

De duur van het programma is afhankelijk van wat u na het drogen met het wasgoed wilt doen. Probeer verschillende tijden uit voor verschillende textielsoorten.

Als u droogt met het tijdprogramma en verschillende textielsoorten bij elkaar hebt gestopt, kan het voorkomen dat niet alles even droog is. Laat de stukken wasgoed die niet helemaal droog zijn nog ca. 10 minuten met het tijdprogramma draaien.

De temperatuur van het tijdprogramma is automatisch Laag, maar u kunt deze zelf veranderen in Normaal.

LET OP!

Als u het tijdprogramma gebruikt, kan het wasgoed "te droog" worden als u een te lange droog- tijd heeft ingesteld. Hierdoor kan het wasgoed krimpen, kreuken of ruw worden. Synthetische weefsels kunnen ook geladen worden met statische elektriciteit. Stel een kortere tijd in als u droogt met de temperatuur Normaal.

6. Ventileren

Het ventileren kunt u gebruiken als u het was- goed alleen maar wilt luchten, stofvrij of zachter wilt maken.

Voor het instellen van het Tijdprogramma of Ventileren, zie hoofdstuk 10, Eigen droogprogramma's maken.

OPTIES

Anti-kreuk

Met de optie Anti-kreuk 📄kunt u voorkomen dat het textiel na het drogen blijft liggen en daardoor kreukt. Dit is een handige optie als u niet in de gelegenheid bent om het textiel direct na afloop van het drogen uit de droger te halen.

U kunt de programmaduur instellen op 60, 120 of 180 minuten. De trommel zal dan drie seconden per minuut draaien gedurende het aantal uur dat u heeft ingesteld.

Als u heeft gekozen voor Zoemer Aan, zal de machine elke keer dat de trommel draait een signaal geven.

DROOGTIJD

De droogtijd is afhankelijk van veel factoren, zoals de hoeveelheid was, programmakeuze, vochtigheidsgehalte van de was, textielsoorten, aansluitvermogen, temperatuur en vochtigheid van de lucht.

De resterende droogtijd wordt berekend binnen vier minuten na de start van het droogprogramma. De tijd wordt bij benadering rechts op het display weergegeven, samen met het -symbol.

Als de werkelijke droogtijd korter is dan de berekende droogtijd, kan de tijd aan het einde van het programma van bijv. 50 naar 20 minu- ten springen.

Als de werkelijke droogtijd langer is dan de berekende droogtijd, stopt het aftellen aan het einde van het programma totdat de machine klaar is met drogen.

Denk eraan dat deze tijd tevens inclusief afkoelen is.

Hieronder volgt een stapsgewijze instructie voor het verkrijgen van een optimaal droogresultaat.

TEXTIEL SORTEREN

Zie voor tips en advies hoofdstuk 7 - Voordat u gaat drogen.

LET OP!

Maak de zakken leeg. Munten, spijkers en dergelijke kunnen machine en textiel beschadigen.

2 HOOFDSCHAKELAAR, AANZETTEN

3 DEUR OPENEN, WAS IN DE DROOG-AUTOMAAT LEGGEN EN DE DEUR SLUITEN

Sluit de deur voorzichtig, deze niet dichtgooien. Zie voor de aanbevolen washoeveelheid hoofdstuk 7 - Voordat u gaat drogen.

PROGRAMMA KIEZEN

Kies met behulp van de programmaknop het door u gewenste programma.

Welk programma u selecteert hangt af van wat u na het drogen met het textiel moet doen. Zie ook hoofdstuk 7, Voordat u gaat drogen.

De programma's waaruit u kunt kiezen zijn: 1. Extra droog, 2. Kastdroog, 3. Normaal droog, 4. Strijkdroog, 5 Tijdprogramma en 6. Ventileren.

5 TIJD VOOR VENTILEREN EN TIJD-PROGRAMMA INSTELLEN

Voor Ventileren en Tijdprogramma kunt

u de lengte instellen door met de toets door de mogelijkheden te lopen. De gel tijd staat op het display. U kunt een tijd 5 - 90 minuten kiezen.

Probeer eerst eens rustig verschillende droogtijden uit. Noteer vervolgens voor verschillende soorten textiel de tijden die u het beste vindt.

LET OP!

Bij het gebruiken van het tijdprogramma kan de kleding "te droog" worden als de ingestelde droogtijd te lang is. Daardoor kan de textiel krimpen of kreuken en ruw worden. Synthetische materialen kunnen ook statisch worden. Bepaal proefondervindelijk de geschikte tijd door de eerste keren een kortere tijd te kiezen.

OPTIES KIEZEN

6 Door opties te kiezen krijgt u een droogprogramma dat precies bij uw was past. De machine onthoudt voor elk programma uw instellingen en opties en gaat daarvan uit als u de volgende keer het betreffende programma kiest (met één uitzondering - Automatische start). Desgewenst kunt u dan natuurlijk wijzigingen invoeren.

Anti-kreuk

Selecteer Anti-kreuk door met de toets door de mogelijkheden te lopen. De opti naargelang uw keuze 1-3 uur actief.

Oh houdt in dat de optie niet is geactive-erd.

Deze optie betekent in dat de trommel drie seconden per minuut draait na het beëindigen van het programma. Het programma voorkomt dat het textiel in dezelfde positie blijft liggen en daardoor kreukt.

Handig als u niet in de gelegenheid bent om het direct na afloop van het drogen uit de droger te halen.

Als de optie Zoemer is ingeschakeld, zal er telkens wanneer de trommel tijdens dit programma draait een zoemer klinken om u eraan te herinneren dat het droogprogramma gereed is.

Automatische start

Stel het aantal uren in waarmee de start moet worden uitgesteld door met de Ⓞ-toets door de mogelijkheden te lopen. Terwijl u dat doet, wordt op het display de geselecteerde tijd weergegeven. Een uitstel van 5 uur houdt dus in dat de machine het programma pas start 5 uur nadat u op de starttoets heeft gedrukt.

U kunt een uitstel kiezen van 1-24 uur.

Oh houdt in dat de optie niet is geactiveerd en het programma start zoals gebruikelijk direct.

7 HET DROOGPROGRAMMA STARTEN MET DE -TOETS.

De LED naast de toets geeft aan dat het programma gestart is.

LET OP!

Als het kinderslot is ingeschakeld moet de toets gedurende 3 seconden worden ingedrukt.

Resterende droogtijd

De resterende droogtijd wordt tijdens het programma op het display weergegeven (in stappen van vijf minuten, binnen vier minuten na het starten van het droogprogramma). Zo betekent 2h35 bijvoorbeeld 2 uur en 35 minuten. Voor afvoerdrogers wordt alleen de tijd voor Tijdprogramma en Ventileren weer-gegeven.

Tijdens het afkoelen verschijnt [ ] met het resterende aantal minuten op het display.

Als u de optie Anti-kreuk heeft geselecteerd, zal de trommel tijdens het afkoelen een bepaalde tijd elke minuut draaien. Gedurende deze tijd staat de tekst RC op het display. Het programma stopt zodra de deur wordt geopend.

TIJDENS HET DROOGPROGRAMMA

Als u een programma wilt afbreken of van programma wilt veranderen

Houd de toets gedurende drie seconden ingedrukt. Als de LED naast de toets niet meer brandt, betekent dat dat het programma is afgebroken.

Als de programmaknop na de start wordt verzet, heeft dit geen invloed op het programma.

Wasgoed inleggen of uitnemen

Als u na het starten van de machine wasgoed wilt inleggen of uitnemen, opent u de deur, waarna de machine automatisch stopt. Leg meer wasgoed in, sluit de deur en druk op Start-toets. Het programma start automatisch op het punt waar het werd afgebroken.

DROOGPROGRAMMA BEËINDIGD

De tekst Eop het display geeft aan dat het programma beëindigd is.

Als u de optie Anti-kreuk heeft geselecteerd, zal de trommel tijdens het afkoelen een bepaalde tijd elke minuut draaien. Gedurende deze tijd staat de tekst RC op het display. Het programma stopt zodra de deur wordt geopend.

BELANGRIJK!

• Na gebruik van de droger altijd het pluizenfilter reinigen.
• Na gebruik van de droger altijd het condenswaterreservoir legen.

WAARSCHUWING!

Als het pluizenfilter geheel verstopt raakt, kan de oververhittingsbeveiliging geactiveerd worden. Om de machine te kunnen starten moet het filter schoongemaakt en de oververhittingsbeveiliging gereset worden. Zie hoofdstuk 11, Foutopsporing.

Het pluizenfilter reinigen

1. Pak de handgreep van het filter beet en trek dit naar u toe.
2. Trek het filter uit de filterhouder.
3. Open het filter en strijk de pluizen met de hand weg.
4. Vouw het filter op en zet het terug in de filterhouder.

Wellicht moet het filter schoongemaakt worden als er een kalklaagje is ontstaan. Zie hoofdstuk 10, Onderhoud en reinigen.

Legen van het condenswaterreservoir

Het condenswaterreservoir moet na gebruik van de droger altijd geleegd worden.

Trek het condenswaterreservoir naar buiten, gooi het water weg en zet het reservoir weer terug.

Als het condenswaterreservoir te vol wordt, wordt het programma afgebroken en verschijnt de melding F1 op het display. Leeg het reservoir en druk op de Start-toets. Het programma start dan weer op het punt waar het werd afge-broken. Zie ook hoofdstuk 11, Foutopsporing, kopje Foutmeldingen.

LET OP!

Trek het condenswaterreservoir niet naar buiten als de droogautomaat draait.

TIP!

Omdat het condenswater ontkalkt is, kan het worden gebruikt voor een stoomstrijkijzer. Zeef het door het koffiefilter.

Automatisch pompen

Als u wilt dat het water automatisch wordt weggepompt: zie installatievoorschriften.

9 WANNEER U KLAAR BENT MET DROGEN Zet de hoofdschakelaar, , uit. Neem de kleding uit en sluit de deur or te voorkomen dat er kleine kinderen in de machine kruipen.

Voor onderstaande verbruiksegevens gelden de volgende voorwaarden:

Temperatuur toegevoerde lucht: 20 °C.

Vochtgehalte toegevoerde lucht: 65 %.

Droogtemperatuur: Normaal (8*)

Elementvermogen: 2500 W.

Het katoenen wasgoed is, voordat het machinaal werd gedroogd, gecentrifugeerd met 800 en 1600 omwentelingen/minuut (lang centrifugeren) in een ASKO-wasautomaat.

De overige textielsoorten (strijkvrij en acryl) zijn, voordat ze machinaal werden gedroogd, gecentrifugeerd met 800 omwentelingen/minuut (kort centrifugeren) in een ASKO-wasautomaat.

PROGRAMMATEXTIELBELADINGENERGIEVERBRUIKPROGRAMMADUUR
			( ca. kWh) (ca. minuten)
			800 rpm - 1600 rpm 800 rpm
P1Extra droog	Katoen, linnen, ^*	Max. (6,0 kg)	4,5	-3,7	115-95
P2 Katoen, linnen, ^*		Max. (6,0 kg) 4,0 -	3,2	100-	80
Kastdroog	Strijkvrij, poly-ester/ katoen, ^*	Max. (3,0kg)	1,8	---	45---
P3Normaal-droog	Katoen, linnen, ^*	Max. (6,0 kg)	3,8	-2,9	90-70
	Strijkvrij, poly-ester/ katoen, ^*	Max. (3,0kg)	1,6	---	45--
P4Strijkdroog	Katoen, linnen, ^*	Max. (6,0 kg)	3,0	-2,0	80-50

Na elk gebruik van de droogautomaat moeten de pluizen van het pluizenfilter worden gehaald.

Als u zeer kalkhoudend water heeft, kan een kalkafzetting op het pluizenfilter ontstaan. Controleer bij het schoonmaken van het pluizenfilter of er een kalkafzetting is ontstaan en spoel het filter in dat geval met de hand af.

1. Pak het handvat van het filter vast en trek dit naar u toe.

2. Trek het filter uit de filterhouder.

1. Open het filter en strijk de pluizen met de hand van alle kanten van het filter. Gebruik een zachte, droge doek om eventuele aanslag te verwijderen.

2. Plaats het filter in de filterhouder terug. Bij kalkhoudend water moet het filter met water worden schoongemaakt, zodat de kalklaag verdwijnt.

Maak het filter grondig droog met een handdoek.

CONDENSWATERRESERVOIR LEGEN

Na elk gebruik van de droogautomaat moet het condenswaterreservoir worden geleegd.

Trek het condenswaterreservoir naar buiten, giet het water eruit en plaats

het terug.

Als het condenswaterreservoir te vol wordt, wordt het programma afgebroken en verschijnt de foutmelding F1 op het display. Leeg het reservoir en druk op de Start-toets, dan gaat het programma verder waar het werd afgebroken, zie ook hoofdstuk 11, Foutopsporing, Foutmeldingen.

LET OP!

Trek het condenswaterreservoir niet naar buiten als de droogautomaat in werking is.

BUITENKANT MACHINE REINIGEN

Maak de buitenkant van de machine en het paneel schoon met een mild schoonmaakmiddel. Gebruik geen oplosmiddelen, hierdoor kan de machine beschadigd raken. Spoel de machine ook nooit af met een waterstraal.

LET OP!

Zorg ervoor dat de omgeving rond de machine stofvrij, schoon en koel is; stof, warmte en vocht hebben een langere droogtijd tot gevolg.

VENTILATOR REINIGEN

Controleer één keer per jaar of de ventilator moet worden schoongemaakt.

1. Zet de hoofdschakelaar uit.
2. Haal de onderste frontplaat los.

1. Draai de veiligheidsschroef los (1). Buig de vier haken (2-5) naar buiten toe in de volgorde zoals de pijlen zijn genummerd en haal de ven-

tilatorkap los.os

1. Haal de ventilator eruit en maak deze schoon met water en een

borstel.

1. Plaats de ventilator terug en draai de moer vast.

1. Plaats de ventilatorkap terug, zorg ervoor dat de haken de kap op zijn plaats houden. Vergeet niet de veiligheidsschroef weer vast te schroeven.

2. Plaats de frontplaat terug.

CONDENSOR REINIGEN

De condensor moet minstens drie keer per jaar worden schoongemaakt. Als u huisdieren heeft, moet dit vaker gebeuren.

1. Zet de hoofdschakelaar uit.

2. Haal de frontplaat los.

1. Open de klep van de condensor door de twee

knoppen tegen de wijzers van de klok in te draaien.

1. Haal de condensor eruit en spoel de lamellen schoon met bijv. een hand-douche. Steek uw vingers niet tussen de lamelle

hierdoor kan de condensor beschadigd raken. Gebruik geen puntige, metalen voorwerpen bij het reinigen.

LET OP!

Zet de condensor nooit in een vaatwasser.

1. Plaats de condensor terug. Let erop dat deze

op de juiste manier wordt teruggeplaatst. De bovenzijde van de condensor is voorzien van de woorden "upp", "up" en "oben".

1. Plaats de frontplaat terug.

Deze pagina is met opzet blanco uit druktechnische overwegingen.

DE MACHINE START NIET

Controleer

• of de deur goed dicht zit.
• of de hoofdschakelaar is ingedrukt.
• of u het programma of de gewenste tijd van het tijdprogramma juist heeft ingesteld.
• of de optie Automatische start is ingeschakeld. Dan wordt de resterende tijd tot de start in hele uren aangegeven op het display

(bijv. 24h). Om het programma af te breken: zie hoofdstuk 8 - Drogen.

• of een eventuele stekker is aangesloten.
• of de zekeringen van het huis (stoppen) intact zijn. Laat twee zekeringen van plaats verwisselen. Het is niet altijd aan de buitenkant te zien of een zekering kapot is.
• of de oververhittingsbeveiliging niet is geactiveerd, zie hieronder.

OVERVERHITTINGSBEVEILIGING

De wasdroger is ontworpen met een oververhittingsbeveiliging, die de machine automatisch uitschakelt wanneer de temperatuur te hoog wordt. De machine zal niet opnieuw starten tot hij voldoende is afgekoeld.

Wanneer de machine uitgaat vanwege oververhitting, moet u controleren of de uitlaat van het stoffilter, de ontluchtingsopening en de condensatie-unit vrij van stof zijn. Deze componenten moeten regelmatig worden schoongemaakt. Tevens kan het nodig zijn het stoffilter een aantal malen per jaar schoon te maken met een warm sopje en een zachte borstel om ervoor te zorgen dat het filterscherm niet verstopt is. Het gebruik van droogdoekjes (niet aanbevolen) kan dit probleem ook veroorza-ken.

Mocht de machine zelf uitschakelen vanwege oververhitting, zal het niet mogelijk zijn de machine opnieuw te starten tot deze voldoende is afgekoeld. Dit kan tot 30 minuten duren.

Om de machine te herstarten wanneer hij voldoende is afgekoeld, moet u op de "Start"-knop drukken.

NB:

Wanneer uw wasdroger vaak oververhit is, ont- lucht hij waarschijnlijk niet goed of is de ruimte waarin hij staat, onvoldoende geventileerd. Neem contact op met uw installateur om dit te laten controleren.

HET DROGEN DUURT TE LANG

Leeg het condenswaterreservoir en controleer of het pluizenfilter of de condensor niet dicht zit, zie hoofdstuk 10, Onderhoud en reiniging. Een te lange droogtijd kan ook samenhangen met het feit dat de droogautomaat in een te kleine ruimte is geplaatst en dat de lucht in de ruimte (koellucht) te warm wordt. Zorg ervoor dat de droger de beschikking krijgt over meer koude lucht, bijv. door deuren en/of ramen open te zetten.

Controleer de zekeringen (stoppen) als dit niet helpt.

FOUTMELDINGEN OP HET DISPLAY

Als er een fout of storing optreedt terwijl het programma bezig is, wordt dit aangegeven op het display.

Hieronder staat een tabel met de verschillende foutcodes.

LET OP!

Om de foutmelding te resetten, moet hoofdschakelaar worden uitgezet.

Het display geeft aan	Verklaring Eventueel te verhelpen door
F1	Te veel waterHoudt in dat het condenswaterreservoir vol is. Als het condenswater rechtstreeks wordt afgepompt via een afvoerslang - controleer of deze verstopt of geknikt is. Als dit niet helpt, bel dan de servicelijn.	Leeg het condensreservoir en start opnieuw. Verschijnt de foutmelding opnieuw, dan kan dat betekenen dat het onderste watermagazijn vol is doordat de pomp of de slangen verstopt of kapot zijn.
F2	Maximale programmaduur	Wanneer hij de maximale tijd (3 uur) heeft gedraaid, stopt de machine. Controleer en vervang eventueel kapotte zekeringen in de meterkast in huis. Om de foutmelding te verlaten, dient u de machine uit te zetten of de deur te openen. Als dit niet helpt, bel dan de servicelijn.
F3	Temperatuurvoeler fout	Bel de servicelijn
F4	Thermische beveiliging (zit niet op alle modellen)	Reinig filter en condensator.
F5	Er is iets mis met de sensor Er is iets mis met de vocht	tsensor. Deze foutmelding kan ook verschijnen als u reeds droge kleding of een lege machine laat draaien. Open de deur, dan verdwijnt de melding. Is dit niet het geval, bel dan de servicelijn.

NORMALE MELDINGEN OP HET DISPLAY

Het display geeft aan	Verklaring
00	Er is geen programma geselecteerd.
24h	Een of twee cijfers, gevolgd door een h.Automatische start is geselecteerd en het programma is gestart.Het display geeft het aantal uren tot de start van het programma aan.
2h3518	Een cijfer, een h gevolgd door twee cijfers of alleen 1-2 cijfers, wil zeggen dat er een programma draait.Het display geeft in stappen van vijf minuten aan hoeveel uur en minuten het programma nog bezig is.
End	Het programma is gereed. Neem de was uit.
C	Het programma is aan het afkoelen.Wacht tot dit gereed is.
AC	Als de optie Anti-kreuk geactiveerd is, draait de trommel eenmaal per minuut. Ondertussen staat deze tekst op het display. U kunt het programma op elk willekeurig moment afsluiten door de deur te openen.

Deze pagina is met opzet blanco uit druktechnische overwegingen.

TECHNISCHE GEGEVENS

Hoogte: 850 mm.

Breedte: 595 mm.

Diepte: 585 mm.

Gewicht: 47 kg.

Trommelvolume: 111 l.

Max. droogcapaciteit: 6,0 kg.

Toerental: 52 rpm.

Aansluitvermogen: Zie typeplaatje.

Materiaal droogautomaat: Roestvrij staal.

Materiaal mantel: Poedergelakte en thermisch verzinkte staalplaat

of roestvrij staal.

Opstelling: Op de wasautomaat of vrijstaand.

Afvoer: 2,0 m rubber slang.

STANDAARDTESTS

Europa

Droogvermogen: EN 61121 (95/13/EEC)

Programma 3-Normaal droog, 6,0 kg katoen, temperatuur Normaal.

Energieverklaring:

EN 61121 (95/13/EEC)

Programma 3-Normaal droog, 6,0 kg katoen, temperatuur Normaal.

Testmethode geluidsmeting:

IEC 60 704-2-6.

Deze pagina is met opzet blanco uit druktechnische overwegingen.

SERVICE

Voordat u contact opneemt met de serviceafdeling, dient u te controleren of de storing van dien aard is dat u deze zelf kunt verhelpen. Zie hoofdstuk 11, Foutopsporing en 10, Onderhoud en reiniging.

Als u de storing in de droogautomaat niet zelf kunt verhelpen, neem dan contact op de service-dienst.

GARANTIE

Zie ingesloten garantiekaart.

Als u contact opneemt met de afdeling service, dient u modelaanduiding, typeaanduiding en serienummer bij de hand te hebben.

De modelaanduiding staat op het paneel. Typeaanduiding en serienummer staan op het typeplaatje aan de binnenzijde van de deur.

1. Textiel sorteren.
2. Hoofdschakelaar, , aanzetten.
3. Deur openen, textiel in de droogautomaat leggen en de deur weer sluiten.

Sluit de deur voorzichtig, deze niet dichtgooien.

1. Programma kiezen met de knop.

De programma's waaruit u kunt kiezen zijn:

1. Extra droog, 2. Kastdroog, 3. Normaal droog, 4. Strijkdroog, 5 Tijdprogramma en 6. Ventileren.

Als u Tijdprogramma of Ventileren kiest, kunt u de tijd eventueel bijstellen met Ⓞ.

1. Eventuele opties kiezen.

2. Het programma starten door op de toets te drukken.

1. Droogprogramma beëindigd.

De tekst End op het display geeft aan dat het programma beëindigd is.

Na gebruik van de droger altijd het pluizenfilter reinigen en het condenswater-reservoir legen.

1. Wanneer u klaar bent met drogen.

Zet de hoofdschakelaar, , uit en sluit de deur.

Materiaal wasgoed →	Katoen, linnen, enz.	KreukvrijPolyester/ katoen	Acryl, rayon, acetaat(temperatuurgevoelige materialen)
Max. capaciteit (kg) 6,0 3,0 3,0STEL IN:Programma 1 tot en met 4 2 of 3 2 of 3Extra droog, Kastdroog, Kastdroog of Kastdroog of Normaal droog en Strijkdroog Normaal droog
			Normaal droog

Hoofdstuk		Hoofdstuk		Hoofdstuk
A		J		S
Acetaat 7,14		Jeans	7	Schuimplastic	7
Acryl 7,8,14				Service	13
Afdanken 2		K		Start	8,14
Afkoelen 7,8		Kastdroog	7,8,14	Strijkdroog	7,8,14
Anti-kreuk 7,8		Katoen 7,14		Strijken	7
Automatische start 8		Kindveilige start 3		Synthetische was	7
		Kindveiligheid	3
B				T
Beknopte handleiding 14		L		Taal	11
Bonte was 7		LC-Display	5	Technische gegevens	12
Brandgevaarlijk materiaal 2,7		Linnen 7,14		Temperatuur	7,8
				Temperatuur laag 7,8
C		M		Textiel sorteren	7
Ceintuur 7		Mangelen 7		Textielslijtage	7
Chemische reiniging 2,7				Tijdprogramma	7,8,14
Condensator 10,11		N		Tricot	7
Condenswaterreservoir 8,10,11		Na het drogen	8,14
		Niet drogen 7		V
D		Noodstop, zie Programma afbreken		Veiligheid 2
Display, zie LC-Display				Ventileren	7,8,14
Displaymeldingen 11		Normaal droog	7,8,14	Verpakkingsmateriaal	2
Drogen 8,14				Vervilten	7
Droogtijd 7		O		Voordat u gaat drogen 7
		Onderdelen droogautomaat	4	Voordat u voor de eerste keer
E		Onderhoud	10	gaat drogen	1
Energieverbruik 9		Opties	7,8	Vooringestelde droog-programma's	8
Extra droog	7,8,14	Optietoetsen	6
		Oververhittingsbeveiliging	2,11
F				W
Foutmeldingen	11	P		Wasetiket	7
Fijne was 7		Paneel	5	Wol	7
		Pluizenfilter	8,10
G		Polyester	7,14	Z
Garantie 13		Programma	7,8,14	Zoemer	7,8
Gecentrifugeerd 7		Programma afbreken	2
Glasvezelmateriaal 7		Programma veranderen na de start	8
H
Herstart	8	R
		Rayon 7,14
I		Reiniging 10
Installatie, zie		Resterende droogtijd	7
Installatievoorschriften		Ritssluitingen	7
