BRUKSANVISNING T754 ASKO

den av vaskemaskinen.

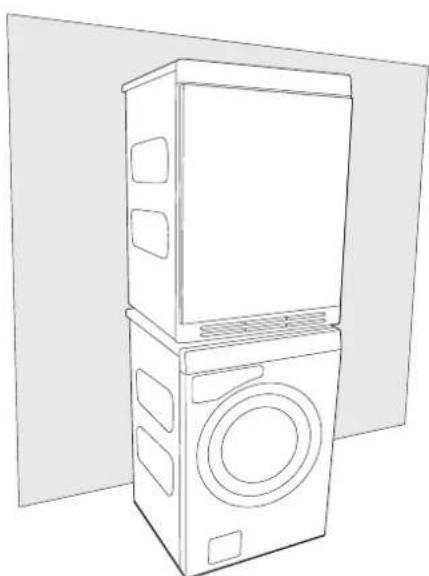

ASKO-kalusteovi54 Montera tvättpelare så här:

2. Skruva bort de två markerade skruvarna på

tvättmaskinens baksida.

3. Fäst tippskydden med skruvarna som bilden

4. På tvättmaskinens topplock fästs de

plastkoppar som ska fi xera torktumlarens framfötter. Detta är viktigt, för först när tumlarens fötter står i plastkopparna vet man att tumlaren är rätt placerad på tvätt- maskinen. Bryt av tagg A på den kopp, som monteras på höger sida samt tagg B på den kopp som monteras på vänster sida. Tag därefter bort pappret på den självhäftande ytan under plastkopparna.

5. Passa in plastkopparna så att de ”taggar”

som markeras med pilar ligger mot lockets framkant, respektive sidokant och tryck fast dem på locket. Bryt därefter bort reste- rande taggar.

6. Skjut in tumlaren under plåtvinklarna. Håll

samtidigt upp framkanten 10 mm till 20 mm.

7. Ställ ned tumlarens framfötter i plastkoppar-

na och justera så att tumlaren står vågrätt.

Svenska Torktumlaren kan placeras fristående eller som tvättpelare. Tänk på att torktumlaren producerar värme och den bör därför inte placeras i ett alltför litet utrymme. Om rum- met är mycket litet tar torkningen, på grund av den begränsade luftmängden, längre tid. Varning!

• Eventuell elinstallation ska utföras av behörig fackman.

• Maskinen får inte installeras bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärn på motsatt sida av torktumlarens.

• Ventilationen i sockeln på torktumlaren får inte blockeras av någon matta eller liknande. Tips!

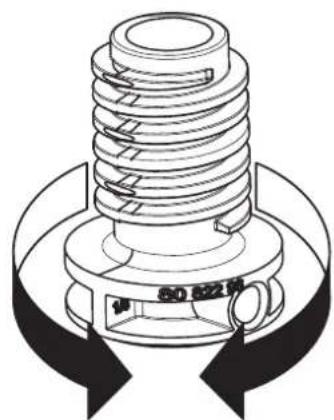

• För att förbättra luftväxlingen, låt dörren vara öppen till den plats där torktumlaren är placerad. A. Fristående Torktumlaren kan placeras bredvid tvättmas- kinen. Om kunden har problem med att maskinen kanar när den står på ett golv med låg friktion kan plastkopparna användas under torktumla- rens fötter (mellan fot och golv). B. Tvättpelare Torktumlaren kan ställas ovanpå en ASKO tvättmaskin. Då använder man de tvättpe- larfästen (fotkoppar och tippskydd) som följer med maskinen. Du hittar två fotkoppar i en påse i trumman och två tippskydd fi nns fästa nere till vänster på maskinens baksida. Utdragbar skiva fi nns att beställa hos din lokala återförsäljare. Justera fötterna Skruva in eller ut fötterna så att tumlaren står stadigt och vågrätt, på golvet eller på tvättmas- kinen. Torktumlarens placering55 Torktumlarens frånluft skall ledas till en evakueringskanal eller till ett utsläpp genom väggen med hjälp av den medföljande av- luftningsslangen. Anslutning till torktumlaren Torktumlaren har tre möjligheter till lufte- vakuering: på baksidan, på höger sida och på vänster sida. Vid leverans är ett hål öppet. De två övriga är täckta med lock. Torktumlaren levereras med en stos (1), ett plastband (2) och en avluftningsslang (3). Montera luftevakueringen enligt följande:

1. Trä avluftningsslangen på stosen och fäst

montera avluftningen till annat hål än det som redan är öppet.

3. Sätt i stos med avluftningsslang i hålet.

4. Sätt locket i det öppna hålet.

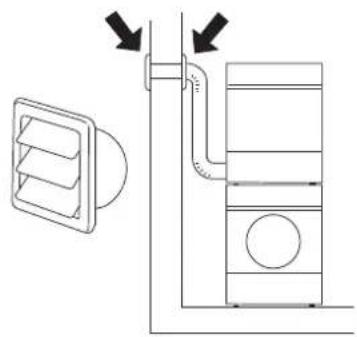

Tillbehör Om avluftningsslangen leds till ett utsläpp i väggen kan man förhindra inströmmning av kalluft genom att montera ett ventilationsgaller. Ventilationsgallret kan monteras antingen ut- eller invändigt. Om det bara fi nns en evakueringskanal från rummet måste ett s k dragavbrott monteras. Tillbehören kan du köpa hos din återförsäljare. Svenska

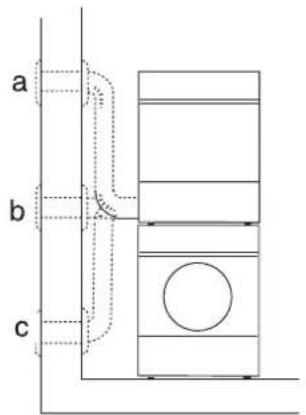

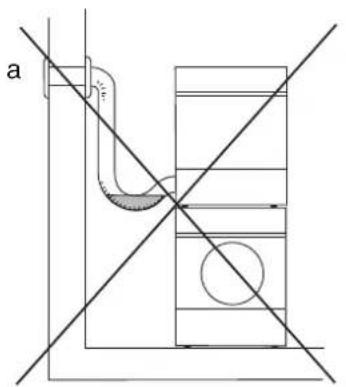

Luftevakuering Anslutning till evakueringskanal Avluftningsslangen skall ledas kortaste vägen och så rakt som möjligt från torktumlaren till evakueringskanalen. Klipp eller skär av av- luftningsslangen om den är för lång. Vid behov kan avluftningsslangen förlängas till max 8 meter (innerdiameter 102 mm). Behövs längre slang krävs större innerdiameter för att bibe- hålla torktumlarens fl äktkapacitet. Eventuella böjar skall göras så mjuka som möjligt. Om 90°-böjar behöver användas får det vara högst fyra stycken. Fler böjar minskar torktumlarens fl äktkapacitet. Varning! Luften från torktumlaren får inte ledas genom kanaler som används för utrustning som brän- ner gas eller bränslen. Installation i varmt klimat Vid installation i små utrymmen med hög luft- fuktighet där temperaturen riskerar överstiga 25°C, är det risk för att kondensvatten samlas i svackan och hindrar luftfl ödet, med dåligt torkresultat som följd. För att undvika detta ska slangen inte monteras uppåt (a) utan hori- sontellt (b) eller nedåt (c) från tumlaren.

Dragavbrott56 Svenska Startinstruktion Startinstruktion Du blir ombedd att välja språk i displayen när du anslutit din maskin och startar för första gången.

1. Vrid på Programväljaren och välj önskat språk.

2. Tryck på Start för att lagra valet och återgå till

programmenyn. Startinstruktion Första gången maskinen ansluts till ström ska man välja språk för maskinens menyer, samt ställa klockan. Om strömmen bryts innan valen är gjorda. Starta om från början med att välja språk. OBS! Alla valen måste göras Välj språk Vill du använda det förinställda språket tryck på Start-knappen för att bekräfta eller, vrid på programväljaren för att välja: AU English, US English, svenska, dansk, norsk, Suomea, Francais, Deutsch, Italiano, espanol, Русский, nederlands. Tryck på Start-knappen för att bekräfta. Välj mellan 12h, 24h eller återstående tidsvisning Klocka visas i mitten av displayen. Vrid på programväljaren och välj 12h, 24h eller att återstående tid visas. Tryck på Start-knappen för att bekräfta. När du valt 12h eller 24h kommer du automa- tiskt till menyn för att ställa klockan. Ställa klockan Vrid på programväljaren tills rätt timtal visas. Tryck på programväljaren för att lagra. Vrid på programväljaren tills rätt minuter visas. Tryck på Start-knappen för att bekräfta.57 Svenska Elinstallation

LINE SERIES™-CLASSIC

1. Stäng av maskinen med huvudströmbrytaren.

2. Tryck och håll in knappen ”Temperatur”

och tryck därefter på huvudströmbrytaren.

3. Om övre högra lysdioden vid programvälja-

ren och lysdioden vid knappen ”Tempera- tur” lyser så är maskinen kopplad för 10A och 1950W. Om både övre och nedre högra lysdioderna vid programväljaren och lysdio- den vid knappen ”Temperatur” lyser så är maskinen kopplad för 16A och 3000W. Tryck en gång på knappen för ”Skrynkelfritt”

för att byta värmeeffekt.

4. Tryck på knappen Stop för att lagra valet.

1. Stäng av maskinen med huvudströmbrytaren.

2. Tryck och håll inne knappen för ”Skryn-

och tryck därefter på huvud- strömbrytaren.

3. Om övre högra lysdioden vid programvälja-

ren och lysdioden vid knappen för ”Skryn- kelfritt”

lyser så är maskinen kopplad för 10A och 1950W. Om både övre och nedre högra lysdioderna vid programväljaren och lysdioden vid knappen för ”Skrynkel- fritt”

lyser så är maskinen kopplad för 16A och 3000W. Tryck en gång på knappen för ”Tidsbesparing” för att byta värmeef- fekt.

4. Tryck på knappen Stop för att lagra valet.

1. Stäng av maskinen med huvudströmbrytaren.

2. Tryck och håll in knappen ”Temperatur”

och tryck därefter på huvudströmbrytaren.

3. Vrid på programväljaren och välj mellan ”Ele-

ment 2 på” (3000W/16A) eller ”Element 2 av” (1950W/10A).

4. Tryck på knappen Start för att lagra valet.

Maskinen återgår till programmenyn. Omkopplingsbar Det är möjligt att koppla om mellan 10A (värmeeffekt 1950W) och 16A (värmeeffekt 3000W). Omkoppling ska utföras av person med elbehörighet. Nedan beskrivs tillvägagångssättet för respektive modelltyp.

1. Stäng av maskinen med huvudströmbrytaren.

2. Tryck och håll in knappen Stop, och tryck

därefter på huvudströmbrytaren. Tryck sedan på knappen Stop 5 gånger inom 10 sekunder.

3. Tryck på pilknapparna upp eller ned och välj

mellan ”Element 2 på” (3000W/16A) eller ”Element 2 av” (1950W/10A).

4. Tryck en gång på knappen Start för att lagra

valet. Maskinen återgår till programmenyn.

• Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt.

• Maskinen får endast kopplas till jordat väg- guttag.

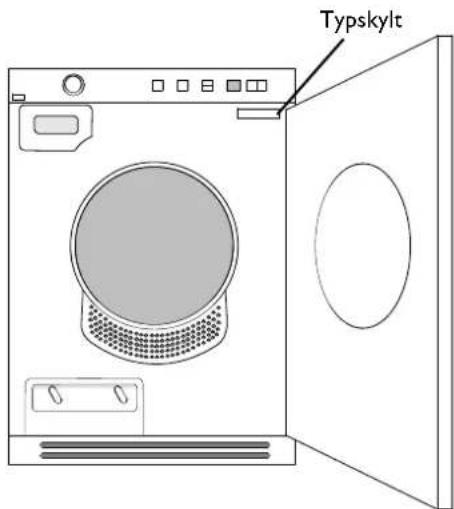

• Om jordfelsbrytare fi nns ska den vara av typ A. Koppling vid leverans Information om den elektriska anslutningen hittar du på typskylten. Jämför dessa uppgifter med elnätets data. Typskylt Standard

1. Stäng av maskinen med huvudströmbrytaren.

2. Tryck och håll in knappen Stop, och tryck

därefter på huvudströmbrytaren. Tryck sedan på knappen Stop 5 gånger inom 10 sekunder.

3. Vrid på Programväljaren och välj mellan ”Ele-

ment 2 på” (3000W/16A) eller ”Element 2 av” (1950W/10A).

4. Tryck en gång på knappen Start för att lagra

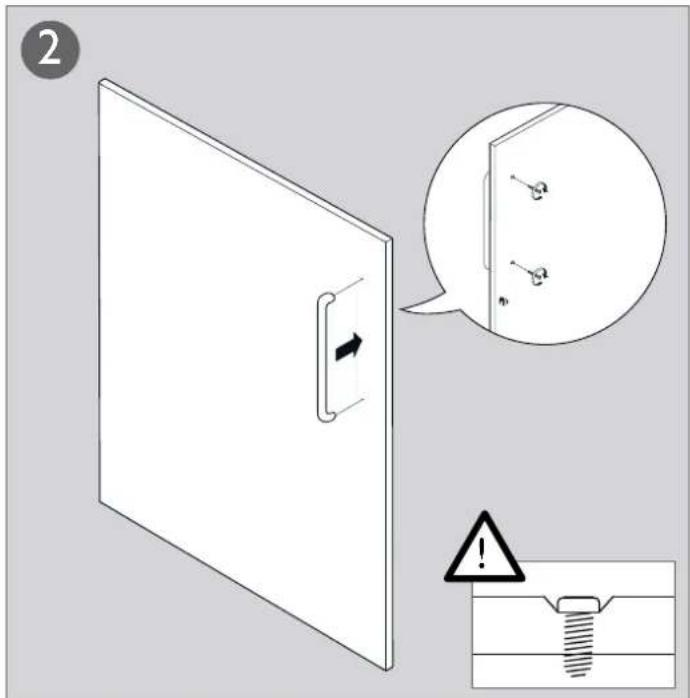

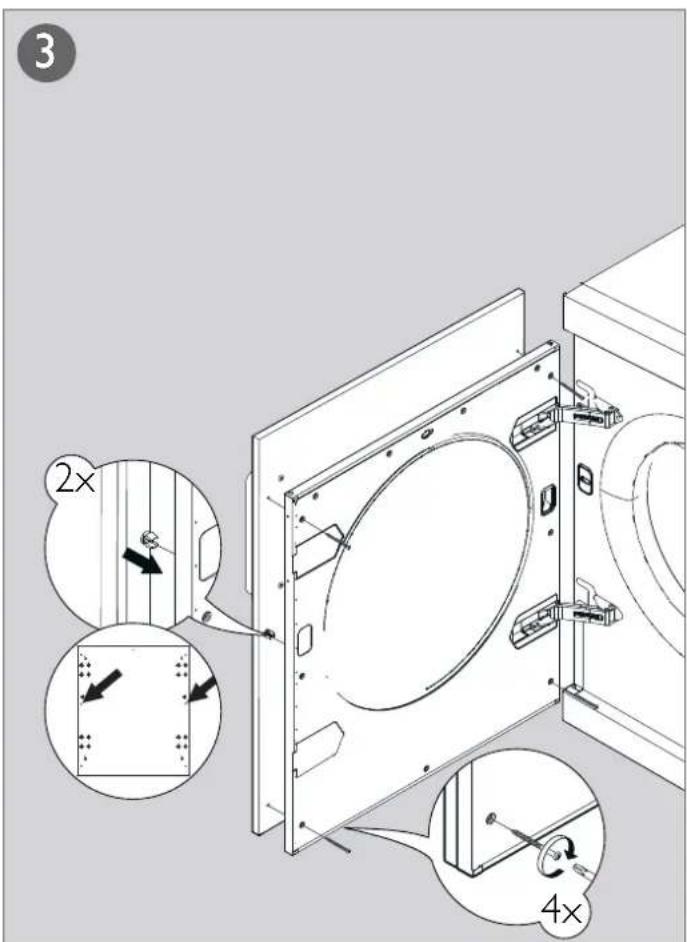

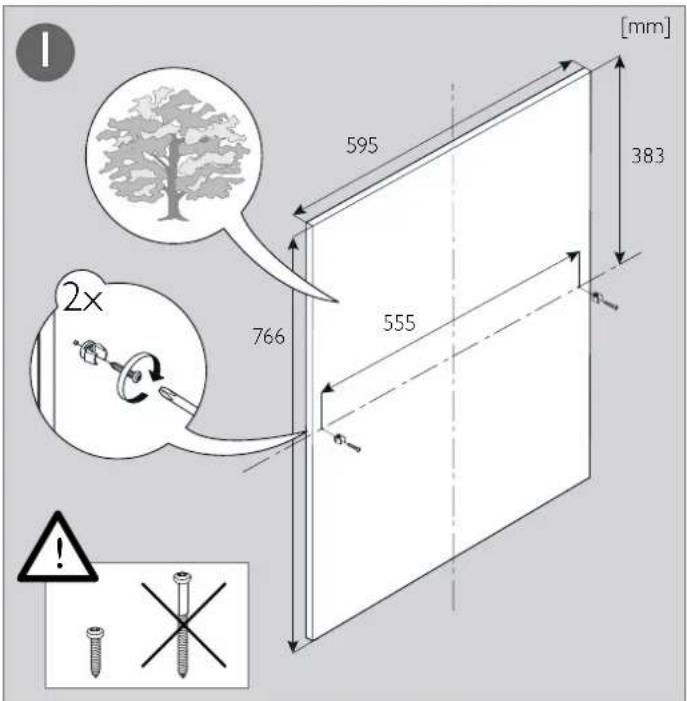

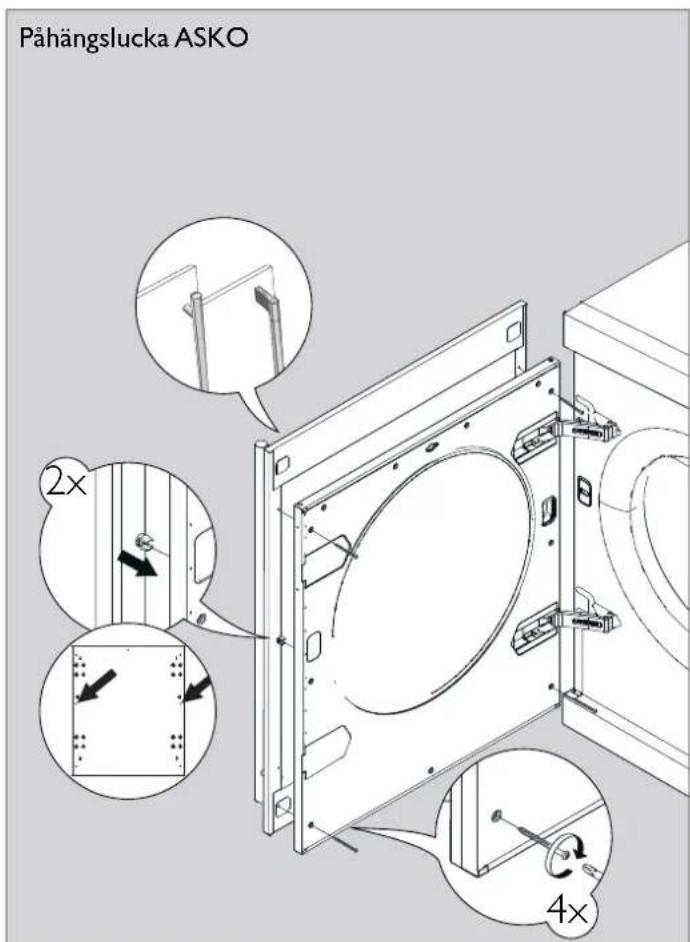

valet. Maskinen återgår till programmenyn.58 Svenska Montering av påhängslucka
