Produkttyp	Torktumlare
Märke	ASKO
Modell	HSS105T
Kapacitet	8 kg
Mått (H x B x D)	85 x 60 x 60 cm
Nettovikt	50 kg
Elanslutning	230 V ~ 50 Hz
Energiklass	A++
Torktyp	Kondensering med värmepump
Fuktsensor	Ja, justerar automatiskt torktiden
Ljudnivå	65 dB(A)
Huvudfunktioner	Fördröjd start, fördröjt slut, specifika program (bomull, syntet, ull, etc.)
Staplingsbar installation	Ja, med medföljande mellanlägg och tippskydd
Medföljande tillbehör	Inbyggd strykbräda, hållare för byxpress
Regelbundet underhåll	Rensa luddfiltret efter varje cykel, töm vattenbehållaren
Barnsäkerhet	Ja, knapplås
Tippskydd	Medföljer och obligatoriskt vid stapling
Reparationsmöjlighet	Reservdelar tillgängliga via ASKO, reparationer av auktoriserad tekniker
Garanti	2 år (beroende på land)

Vanliga frågor - HSS105T ASKO

Hur installerar man torktumlaren ASKO HSS105T ovanpå en tvättmaskin?

Använd medföljande mellanlägg och tippskydd. Följ stegen i bruksanvisningen: ta bort fötterna, placera torktumlaren på mellanläggen, fäst tippskyddet med tvättmaskinens skruvar. Se till att mellanläggens kanter är i linje med maskinernas kanter.

Vad gör jag om torktumlaren inte startar?

Kontrollera att apparaten är ansluten och att säkringen är på. Se till att dörren är ordentligt stängd. Om problemet kvarstår, kontakta en auktoriserad tekniker.

Hur rengör man luddfiltret?

Öppna filterluckan, ta bort filtret, avlägsna ludd för hand eller med dammsugare, sätt sedan tillbaka det. Rengör filtret efter varje cykel för bästa prestanda.

Var finns kondensvattenbehållaren?

Behållaren finns längst ner till höger på apparaten. Dra ut behållaren, töm den i ett handfat, sätt sedan tillbaka den på rätt plats.

Hur justerar man den inbyggda strykbrädan?

Tryck på luckan för att öppna den, öppna sedan lådan och fäll ut brädan. För att justera höjden, ta bort brädan genom att trycka in de laterala stoppdelarna, justera skenornas stopp, sätt sedan tillbaka brädan.

Kan jag installera torktumlaren separat utan stapling?

Ja, du kan installera torktumlaren på golvet eller en stabil bas. Se till att den är i våg och att fötterna är korrekt justerade. Tippskyddet behövs endast vid stapling.

Vad är maximal fyllnadsvikt?

Fyllnadsvikten är 8 kg för bomull. För andra tyger, minska mängden enligt programmets anvisningar.

Hur installerar man byxpressen (tillbehör)?

Fäst hållaren på höger eller vänster sida av strykbrädan med de två medföljande skruvarna. Fäll ut byxpressens stänger och för in dem i hållaren. För att förvara den, dra den uppåt och sedan utåt.

Är torktumlaren bullrig under drift?

Ljudnivån är cirka 65 dB(A). Se till att apparaten är installerad på en plan och stabil yta för att minska vibrationer. Om ljudet ökar, kontrollera filtren och trumman efter främmande föremål.

Hur aktiverar man barnlåset?

Håll nere låsknappen (ofta symboliserad med ett hänglås) i 3–5 sekunder tills en lampa tänds. För att avaktivera, upprepa samma procedur.

BRUKSANVISNING HSS105T ASKO

Monterings- och fräsinstruktion för integrerad lucka.

Om du installerar din Hidden Helper® som bilden visar, måste du montera tippskydd på tvättmaskinen och torktumlaren.

Dessa kan köpas hos leverantören. Kittet innehåller.

I st. pappersmall
6 st. skruvar
6 st. pluggar
2 st. tippskydd

• Reparation och underhäll som berör säkerhet eller prestanda, skall utföras av behörig fackman.
• Skadad nätkabel får endast bytas av behörig fackman.
• Denna produkt ska inte användas av personer (inklusive bam) med fysiska, sensoriska eller mentala funktionshinder – inte heller av dem som saknar erfarenhet eller kunskap – såvida dessa inte, av målsman eller annan ansvarig person, har fått handledning eller instruktioner om hur produkten ska användas.
• Se till att barn inte leker med denna produkt.

Installation av mellandel för nya maskiner

OBS! Delarna får endast användas ihop med tvättmaskin och torktumlare tillverkade av Asko Appliances, Sverige.

Instruktion Bild
1. Placera mellandelen på tvättmaskinen. Var noga med att mellandelen och tvättmaskinens panel är kant i kant.

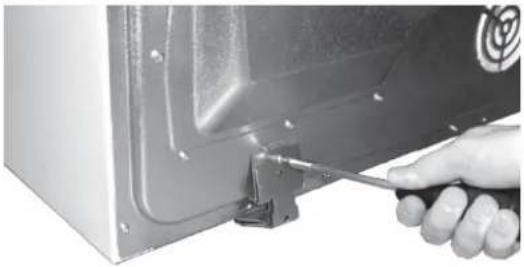

2. Ta bort tippskydden från tumlaren. Dessa behövs inte mer.

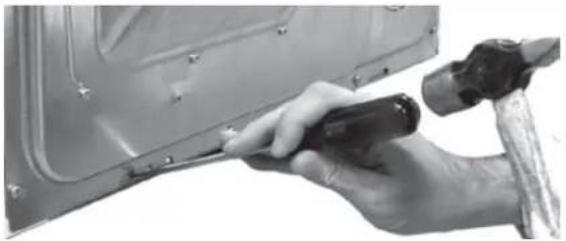

3. Öppna knock-outhålen på tumlarens baksida (de ska inte lossna, bara öppnas) med hjälp av en hammare och skruvmejsel.
4. Skruva ut fötterna på torktumlaren 3 varv från fullt iskruvat läge.Lyft sedan upp tumlaren. Ställ ner de bakre fötterna i mellandelens "nyckelhål", skjut tumlaren bakåt. Ställ ner främre fötterna i hålen (se illustration).

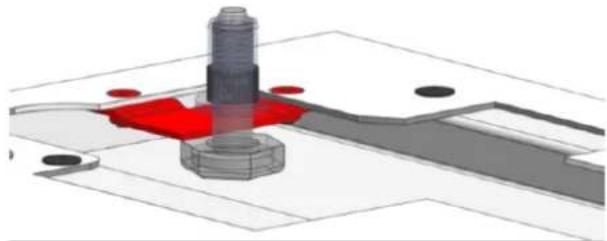

5. Om ni har en torktumlare med fot i metall, fäst den vänstra och högra hållare med två bultar (medskickade) på varje för att förhindra att torktumlaren tippar.

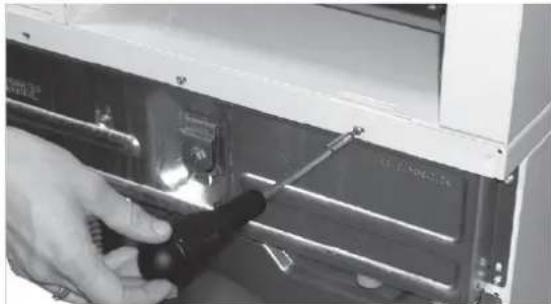

6. Lossa de två yttre skruvarna på tvättmaskinens baksida för att kunna montera tippskydden.

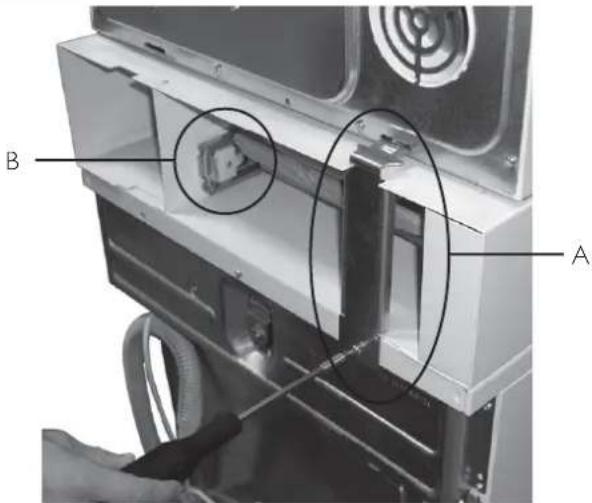

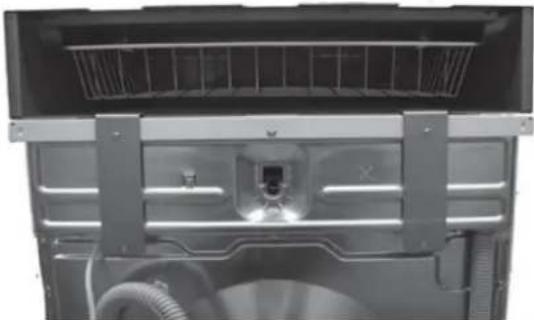

7.A. Installation i stapel.Montera de bifogade tippskydden på tvättmaskin och tumlare. Den övre delen av tippskyddet ska tryckas in i tumlaren så att den hakar fast. Skruva fast nedre delen med skruvarna du lossade från tvättmaskinen (A).Om maskinenerna ställs direkt mot vägg ska tumlarens kabel gå i urtaget på mellandelen (B).
7.B. Installation ovanpå tvättmaskin eller torktumlare.Montera de bifogade tippskydden enligt bild. Skruva fast med skruvarna du lossade från tvättmaskinen (A).
Obs!Kontrollera att mellandelen ligger kant i kant med tvättmaskinen och/eller torktumlaren innan tippskyd- det skruvas fast.

Installation av mellandel då maskinerna tidigare varit staplade

OBS! Delarna får endast användas ihop med tvättmaskin och torktumlare tillverkade av Asko Appliances, Sverige.

Instruktion Bild
1. Ta bort tippskydden vilka inte behövs mer. Lyft ner torktumlaren.
2. Placera mellandelen på tvättmaskinen.Var noga med att mellandelen och tvättmaskinens panel är kant i kant.
3. Skruva ut fötterna på torktumlaren 3 varv från fullt iskruvat läge. Lyft sedan upp tumlaren. Ställ ner de bakre fötterna i mellandelens "nyckelhål", skjut tumlaren bakåt. Ställ ner främre fötterna i hålen (se illustration).

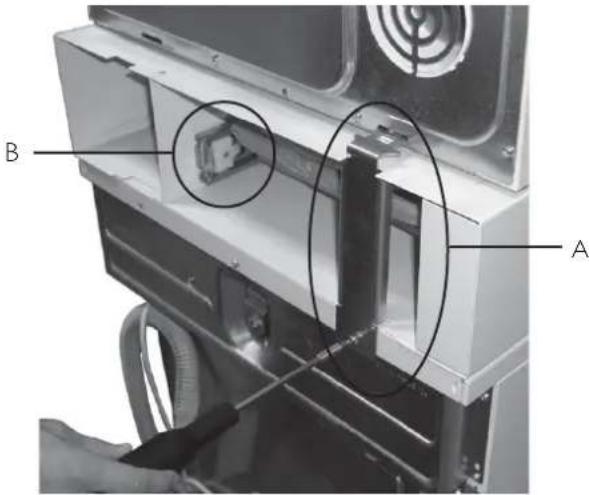

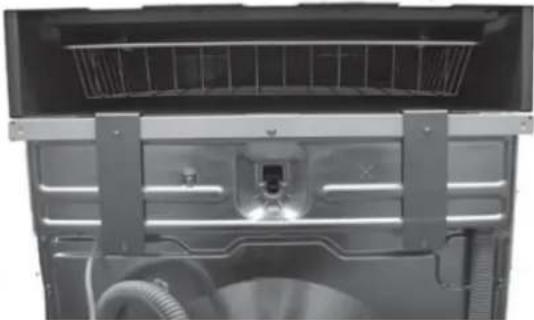

4. A. Installation i stapel. Montera de bifogade tippskydden på tvättmaskin och tumlare. Den övre delen av tippskyddet ska tryckas in i tumlaren så att den hakar fast. Skruva fast nedre delen med skruvarna du lossade från tvättmaskinen (A).Om maskinenerna ställs direkt mot vägg ska tumlarens kabel gå i urtaget på mellandelen (B).
4.B. Installation ovanpå tvättmaskin eller torktumlare.Montera de bifogade tippskydden enligt bild. Skruva fast med skruvarna du lossade från tvättmaskinen (A).
Obs!Kontrollera att mellandelen ligger kant i kant med tvättmaskinen och/ eller torktumlaren innan tippskyd- det skruvas fast.

Justering av strykbräda

Instruktion Bild
1. Tryck på luckan för att öppna.

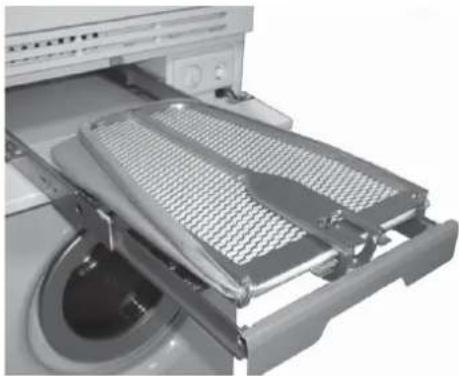

2. Ta tag i handtaget och dra ut till ändläget, vik upp strykbrädan.
3. Det är viktigt för stabiliteten att bakkanten av strykbrädan, när den är i låst läge, ligger an mot tumlaren

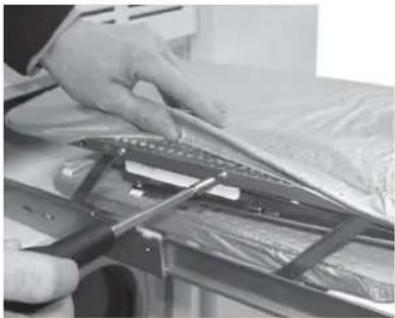

4. Vid behov justera:Böj försiktigt med hjälp av en skruvmejsel ut de två plastspärrarna (en på vardera sida) Dra ut strykbrädan.

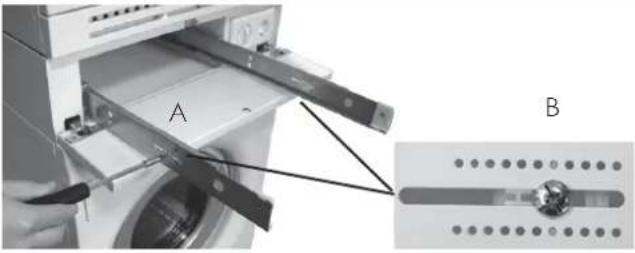

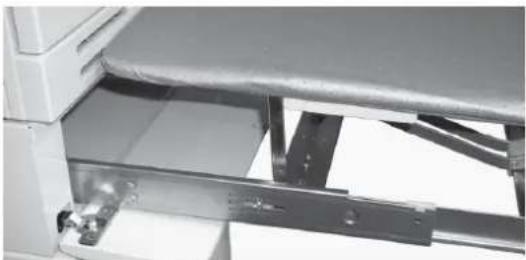

5. Justera utdragslängden genom att lossa skruvarna på de båda stoppen (ett på vardera sidan), A.Kontrollera att plasttapparna är låsta, B.Sätt tillbaka strykbrädan.Ärmbräda finns som tillbehör till strykbrädan.

Montering av ärmbräda Art. nr. 80 807 10 (tillbehör)

Instruktion Bild

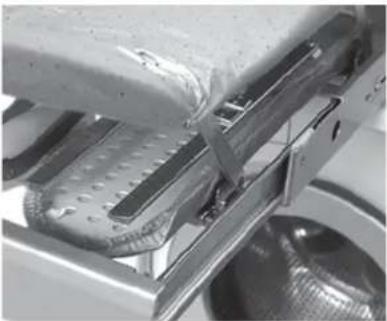

1. Montera det medföljande fästet på höger eller vänster sida av strykbrädan med de två skruvama.
2. Fäll ut stagen på ärmstrykbrädan och stick in dessa i fästet.
3. För att lossa ärmbrädan:Tryck upp och dra ut.Förvara brädan under den ordinarie strykbrädan när den inte används.
