HSS105T - Wäschetrockner ASKO - Kostenlose Bedienungsanleitung

Produkttyp	Wäschetrockner
Marke	ASKO
Modell	HSS105T
Beladungskapazität	8 kg
Abmessungen (H x B x T)	85 x 60 x 60 cm
Nettogewicht	50 kg
Stromversorgung	230 V ~ 50 Hz
Energieeffizienzklasse	A++
Trocknungsart	Kondensationstrockner mit Wärmepumpe
Feuchtigkeitssensor	Ja, passt die Trockenzeit automatisch an
Geräuschpegel	65 dB(A)
Hauptfunktionen	Startzeitvorwahl, Endezeitvorwahl, spezifische Programme (Baumwolle, Synthetik, Wolle, etc.)
Stapelinstallation	Ja, mit mitgelieferten Distanzstücken und Kippschutz
Enthaltenes Zubehör	Integriertes Bügelbrett, Halterung für Kleiderbügel
Regelmäßige Wartung	Flusenfilter nach jedem Zyklus reinigen, Wassertank leeren
Kindersicherung	Ja, Bedienfeldverriegelung
Kippschutz	Enthalten und für Stapelinstallation erforderlich
Reparierbarkeit	Ersatzteile erhältlich über ASKO, Reparaturen durch autorisierten Techniker
Garantie	2 Jahre (je nach Land)

Häufig gestellte Fragen - HSS105T ASKO

Wie installiere ich den Wäschetrockner ASKO HSS105T auf einer Waschmaschine?

Verwenden Sie die mitgelieferten Distanzstücke und den Kippschutz. Befolgen Sie die Schritte in der Anleitung: Entfernen Sie die Füße, platzieren Sie den Trockner auf den Distanzstücken, befestigen Sie den Kippschutz mit den Schrauben der Waschmaschine. Stellen Sie sicher, dass die Kanten der Distanzstücke mit den Kanten der Geräte ausgerichtet sind.

Was tun, wenn der Trockner nicht startet?

Überprüfen Sie, ob das Gerät eingesteckt ist und der Schutzschalter eingeschaltet ist. Stellen Sie sicher, dass die Tür richtig geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Wie reinige ich den Flusenfilter?

Öffnen Sie die Filterklappe, nehmen Sie den Filter heraus, entfernen Sie die Flusen von Hand oder mit einem Staubsauger, setzen Sie ihn dann wieder ein. Reinigen Sie den Filter nach jedem Zyklus für optimale Leistung.

Wo befindet sich der Kondenswassertank?

Der Tank befindet sich unten rechts am Gerät. Ziehen Sie den Tank heraus, leeren Sie ihn in ein Waschbecken und setzen Sie ihn dann richtig wieder ein.

Wie stelle ich das integrierte Bügelbrett ein?

Drücken Sie auf die Klappe, um sie zu öffnen, dann öffnen Sie die Schublade und klappen Sie das Brett aus. Um die Höhe einzustellen, nehmen Sie das Brett ab, indem Sie die seitlichen Arretierungen zurückdrücken, stellen Sie die Gleitstopps ein und setzen Sie das Brett wieder ein.

Kann ich den Trockner allein ohne Stapelung installieren?

Ja, Sie können den Trockner auf dem Boden oder auf einer stabilen Unterlage installieren. Stellen Sie sicher, dass er waagerecht steht und die Füße richtig eingestellt sind. Der Kippschutz wird nur bei Stapelinstallation benötigt.

Was ist die maximale Beladungskapazität?

Die Beladungskapazität beträgt 8 kg für Baumwolle. Reduzieren Sie bei anderen Stoffen die Beladung gemäß den Programmangaben.

Wie installiere ich den Kleiderbügel (Zubehör)?

Befestigen Sie die Halterung mit den beiden mitgelieferten Schrauben an der rechten oder linken Seite des Bügelbretts. Klappen Sie die Stangen des Kleiderbügels aus und führen Sie sie in die Halterung ein. Zum Verstauen ziehen Sie sie nach oben und dann nach außen.

Ist der Trockner im Betrieb laut?

Der Geräuschpegel beträgt etwa 65 dB(A). Stellen Sie sicher, dass das Gerät auf einer ebenen und stabilen Oberfläche installiert ist, um Vibrationen zu reduzieren. Wenn das Geräusch zunimmt, überprüfen Sie die Filter und die Trommel auf Fremdkörper.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Verriegelungstaste (oft durch ein Vorhängeschloss symbolisiert) 3 bis 5 Sekunden lang gedrückt, bis eine Kontrollleuchte aufleuchtet. Zum Deaktivieren wiederholen Sie den Vorgang.

BEDIENUNGSANLEITUNG HSS105T ASKO

Installationsanleitung

Montage- und Fräsanleitung für integrierte Tür.

Wenn Sie Hidden Helper® wie in der Abbildung gezeigt montiert haben, müssen Sie einen Kippschutz an Waschmaschine und Wäschetrockner montieren.

Diesen erhalten Sie bei Ihrem Lieferanten, Das Paket enthält: I Papierschablone

6 Schrauben
6 Dübel
2 Kippschutzvorrichtungen

• Reparatur- und Wartungsarbeiten, die die Sicherheit und Funktion beeinflussen, dürfen nur von einem ausgebildeten Fachmann durchgeführt werden.
• Beschädigte Netzkabel dürfen nur von einem ausgebildeten Fachmann ersetzt werden.
• Dieses Produkt darf nicht von Personen (inklusive Kinder) mit physischen, sensorischen oder mentalen Funktionsbehinderungen oder von Personen ohne Erfahrungen und Kenntnisse in der Bedienung verwendet werden, wenn sie nicht vorher von einer verantwortlichen Person oder dem Erziehungsberechtigten in der Anwendung des Produkts unterrichtet wurden.
• Darauf achten, dass Kinder nicht mit diesem Produkt spielen.

Montage des Zwischenteils bei neuen Maschinen

Bitte beachten! Die Teile dürfen nur zusammen mit einer Waschmaschine oder einem Wäschetrockner von Asko Appliances, Schweden, verwendet werden.

Anleitung Abbildung
1. Das Zwischenteil auf die Waschmaschine legen. Darauf achten, dass Zwischenteil und Waschmaschine Kante an Kante liegen.
2. Kippschutz vom Wäschetrockner abnehmen. Er wird nicht mehr benötigt.
3. Die vorgestanzte Öffnung an der Rückseite des Wäschetrockners mit Schraubendreher und Hammer herausschlagen (muss nicht entfernt, sondern nur geöffnet werden).

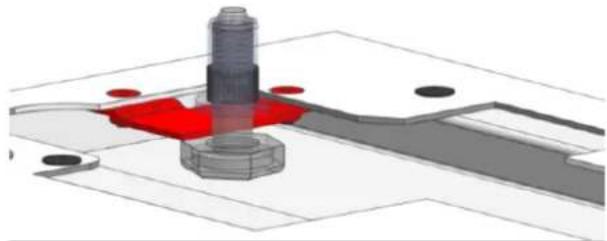

4. Die Stellfüße des Wäschetrockners aus voll eingeschraubter Position drei Umdrehungen herausdrehen.Danach den Wäschetrockner anheben und die hinteren Füße in die „Schlüssellöcher“ des Zwischenteils stellen und den Wäschetrockner nach hinten schieben. Die vorderen Füße in die Aussparungen stellen (siehe Abbildung).

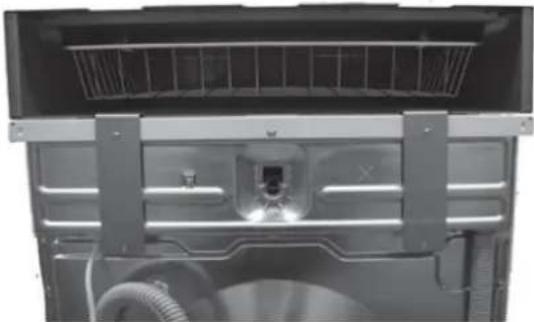

5. Befestigen Sie beim Wäschetrockner mit Metallfüßen den linken und rechten Halter mit den zwei beigelegten Schrauben an die Kippsicherung, die das Umkippen des Geräts verhindern soll.

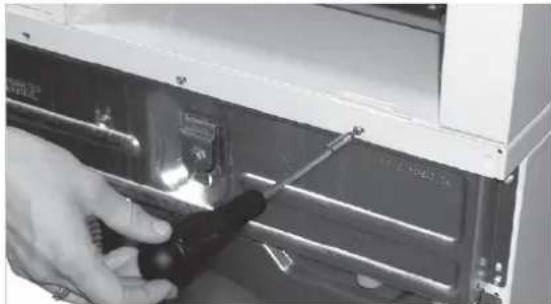

6. Die beiden äußeren Schrauben an der Rückseite der Waschmaschine lösen, um den Kippschutz montieren zu können.

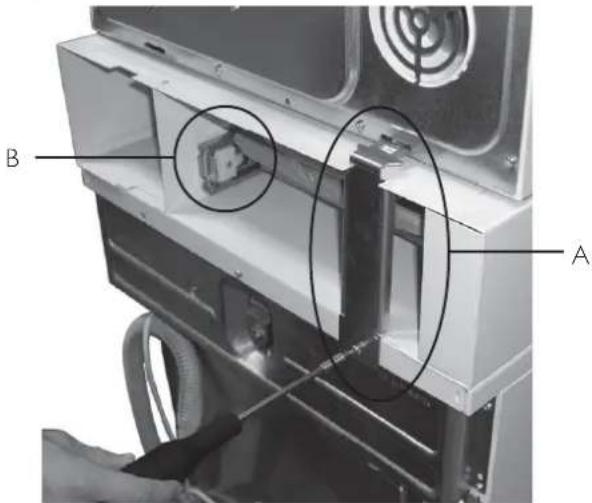

7.A. Montage bei Wasch-Trockensäule. Den mitgelieferten Kippschutz an Waschmaschine und Wäschetrockner montieren. Der obere Teil des Kippschutzes wird in den Wäschetrockner gedrückt, bis er einrastet. Den unteren Teil mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A).Wenn die Maschinen direkt an der Wand stehen, wird das Kabel des Wäschetrockners in die Aussparung des Mittelteils gelegt (B).
7.B. Montage auf einer Waschmaschine oder auf einem Wäschetrockner Den mitgelieferten Kippschutz gemäß Abbildung montieren. Mit den Schrauben an der Waschmaschine (am Wäschetrockner) befestigen, die vorher abgeschraubt wurden (A).
Bitte beachten!Kontrollieren, dass das Zwischenteil Kante an Kante mit der Waschmaschine und/oder dem Wäschet- rockner liegt, bevor der Kippschutz festgeschraubt wird.

Montage bei vorhandener Wasch-Trockensäule

Bitte beachten! Die Teile dürfen nur zusammen mit einer Waschmaschine oder einem Wäschetrockner von Asko Appliances, Schweden, verwendet werden.

Anleitung Abbildung
1. Den nicht mehr benötigten Kippschutz entfemen. Den Wäschetrockner herunterheben.
2. Das Zwischenteil auf die Waschmaschine legen. Darauf achten, dass Zwischenteil und Waschmaschine Kante an Kante liegen.
3. Die Stellfüße des Wäschetrockners aus voll eingeschraubter Position drei Umdrehungen herausdrehen.Danach den Wäschetrockner anheben und die hinteren Füße in die „Schlüssellöcher“ des Zwischenteils stellen und den Wäschetrockner nach hinten schieben. Die vorderen Füße in die Aussparungen stellen (siehe Abbildung).

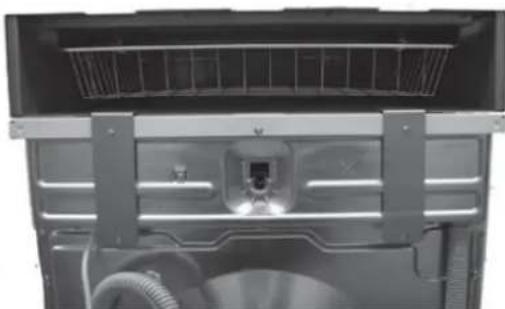

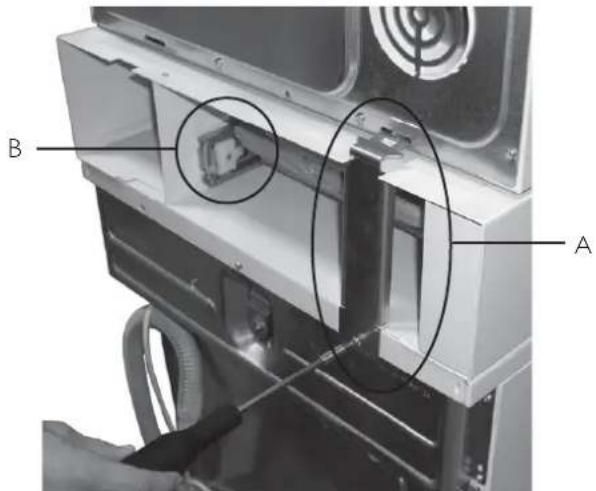

4. A. Wasch-Trockensäule Den mitgelieferten Kippschutz an Waschmaschine und Wäschetrockner montieren. Der obere Teil des Kippschutzes wird in den Wäschetrockner gedrückt, bis er einrastet. Den unteren Teil mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A).Wenn die Maschinen direkt an der Wand stehen, wird das Kabel des Wäschetrockners in die Aussparung des Mittelteils gelegt (B).
4.B. Montage auf einer Waschmaschine oder auf einem Wäschetrockner Den mitgelieferten Kippschutz gemäß Abbildung montieren. Mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A).
Bitte beachten!Kontrollieren, dass das Zwischenteil Kante an Kante mit der Waschmaschine und/oder dem Wäschet- rockner liegt, bevor der Kippschutz festgeschraubt wird.

Justierung des Bügelbretts

Anleitung Abbildung
1. Auf die Klappe drücken, um diese zu öffnen.

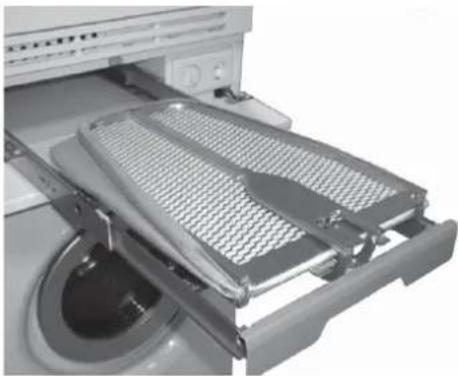

2. Am Handgriff bis zum Anschlag herausziehen und das Bügelbrett aufklappen.

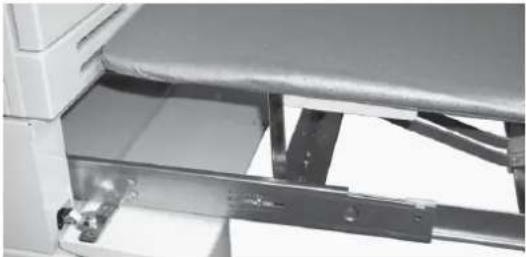

3. Für die Stabilität ist es wichtig, dass die hintere Kante des Bügelbretts in verriegelter Position am Wäschetrockner anliegt.
4. Bei Bedarf justieren: Die beiden Kunststoffsperren mit einem Schraubendreher vorsichtig nach außen biegen (eine auf jeder Seite) und das Bügelbrett herausziehen.

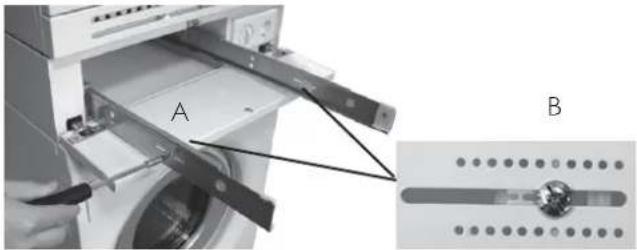

5. Die Auszuglänge justieren. Hierzu die beiden Schrauben an den Anschlägen lösen (eine auf jeder Seite), A.Kontrollieren, dass die Kunststoffzapfen verriegelt sind, B.Bügelbrett wieder einsetzen.Für das Bügelbrett sind auch Ambügler als Zubehör erhältlich.

Montage des Armbüglers, Art.-Nr. 80 807 10 (Zubehör)

Anleitung Abbildung
1. Die mitgelieferte Befestigung mit den beiden Schrauben auf der rechten oder linken Seite des Bügelbretts montieren.
2. Die beiden Stangen des Ambüglers herausklappen und in die Befestigung einführen.
3. Lösen des Ambüglers:• Nach oben drücken und herausziehen.• Den Ambügler unter dem normalen Bügelbrett aufbewahren, wenn er nicht verwendet wird.
