Tipo di prodotto	Asciugatrice
Marca	ASKO
Modello	HSS105T
Capacità di carico	8 kg
Dimensioni (A x L x P)	85 x 60 x 60 cm
Peso netto	50 kg
Alimentazione elettrica	230 V ~ 50 Hz
Classe energetica	A++
Tipo di asciugatura	A condensazione con pompa di calore
Sensore di umidità	Sì, regola automaticamente il tempo di asciugatura
Livello sonoro	65 dB(A)
Funzioni principali	Partenza ritardata, fine ritardata, programmi specifici (cotone, sintetici, lana, ecc.)
Installazione sovrapponibile	Sì, con distanziali forniti e dispositivo anti-ribaltamento
Accessori inclusi	Asse da stiro integrato, supporto per jeannette
Manutenzione regolare	Pulire il filtro pelucchi dopo ogni ciclo, svuotare il serbatoio dell'acqua
Sicurezza bambini	Sì, blocco comandi
Dispositivo anti-ribaltamento	Incluso e obbligatorio per installazione sovrapposta
Riparabilità	Ricambi disponibili tramite ASKO, interventi da tecnico autorizzato
Garanzia	2 anni (secondo il paese)

Domande frequenti - HSS105T ASKO

Come installare l'asciugatrice ASKO HSS105T sovrapposta a una lavatrice?

Utilizzare i distanziali forniti e il dispositivo anti-ribaltamento. Seguire i passaggi nelle istruzioni: rimuovere i piedini, posizionare l'asciugatrice sui distanziali, fissare il dispositivo anti-ribaltamento con le viti della lavatrice. Assicurarsi che i bordi dei distanziali siano allineati con i bordi delle macchine.

Cosa fare se l'asciugatrice non si avvia?

Verificare che l'apparecchio sia collegato e che l'interruttore sia acceso. Assicurarsi che lo sportello sia ben chiuso. Se il problema persiste, contattare un tecnico autorizzato.

Come pulire il filtro pelucchi?

Aprire lo sportello del filtro, rimuovere il filtro, rimuovere i pelucchi a mano o con un aspirapolvere, quindi riposizionarlo. Pulire il filtro dopo ogni ciclo per prestazioni ottimali.

Dove si trova il serbatoio dell'acqua di condensa?

Il serbatoio si trova in basso a destra dell'apparecchio. Estrarre il serbatoio, svuotarlo in un lavandino, quindi riposizionarlo correttamente.

Come regolare l'asse da stiro integrato?

Premere lo sportello per aprirlo, quindi aprire il cassetto e spiegare l'asse. Per regolare l'altezza, rimuovere l'asse spingendo indietro i fermi laterali, regolare i fermagli delle guide, quindi riposizionare l'asse.

Posso installare l'asciugatrice da sola senza sovrapposizione?

Sì, è possibile installare l'asciugatrice a terra o su una base stabile. Assicurarsi che sia in piano e che i piedini siano regolati correttamente. Il dispositivo anti-ribaltamento è necessario solo in sovrapposizione.

Qual è la capacità di carico massima?

La capacità di carico è di 8 kg per il cotone. Per altri tessuti, ridurre il carico secondo le indicazioni del programma.

Come installare la jeannette (accessorio)?

Fissare il supporto sul lato destro o sinistro dell'asse da stiro con le due viti fornite. Spiegare le barre della jeannette e inserirle nel supporto. Per riporla, tirarla verso l'alto e poi verso l'esterno.

L'asciugatrice è rumorosa durante il funzionamento?

Il livello sonoro è di circa 65 dB(A). Assicurarsi che l'apparecchio sia installato su una superficie piana e stabile per ridurre le vibrazioni. Se il rumore aumenta, controllare i filtri e il tamburo per eventuali oggetti estranei.

Come attivare la sicurezza bambini?

Tenere premuto il tasto di blocco (spesso simboleggiato da un lucchetto) per 3-5 secondi fino a quando non si accende una spia. Per disattivare, ripetere l'operazione.

MANUALE UTENTE HSS105T ASKO

Istruzioni per l'uso e sistemazione

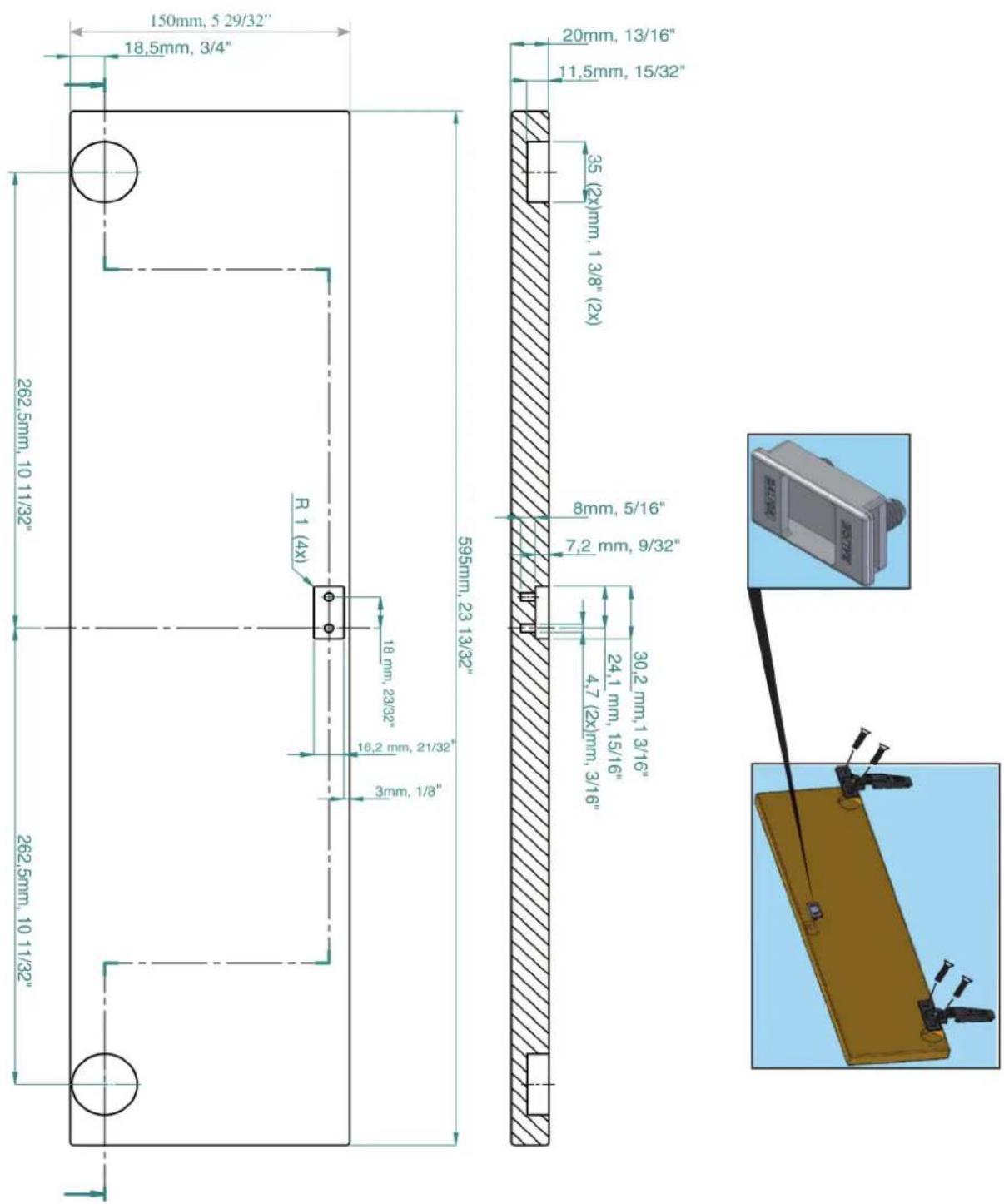

Istruzioni per l'installazione e la fresatura della porta dell'apparecchio inserito

Istruzioni per il fissaggio dell'apparecchio con il kit fornito

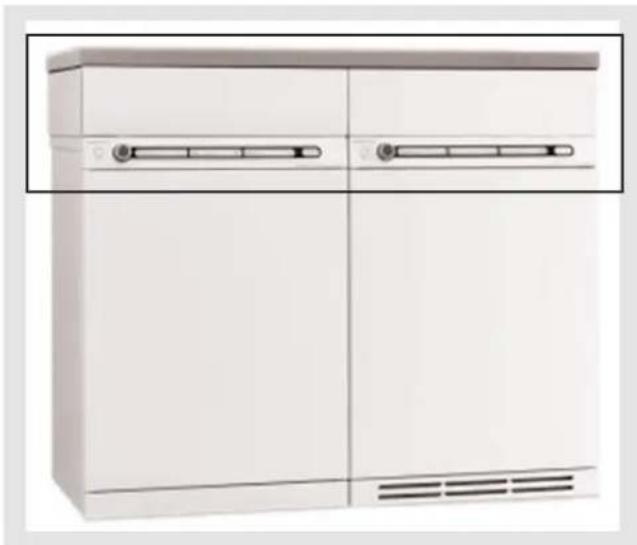

Durante l'installazione degli ausili nascosti (Hidden Helper®), usare una protezione contro il ribaltamento della lavatrice e della asciugatrice, come mostrato nell'immagine. Il kit per evitare il ribaltamento può essere ordinato presso il rivenditore.

II kit comprende:

I modello di carta
6 viti
6 pezzi per il fissaggio a muro
2 elementi per evitare il ribaltamento

SV

Per ridurre il rischio di incendi, scosse elettriche, o lesioni alle persone quando si utilizza l'apparecchio, seguire le informazioni e gli avvisi di sicurezza, compreso quanto segue:

• Prima di utilizzare l'apparecchio, leggere tutte le istruzioni.
  • Non permettere ai bambini di giocare con l'apparecchio, sull'apparecchio o nell'apparecchio.
  Quando l'apparecchio viene utilizzato in presenza di bambini, tenerli sotto controllo.

• Non installare o collegare l'apparecchio in luoghi dove potrebbe essere esposto agli agenti atmosferici.

- Non cercare di riparare e sostituire qualsiasi parte dell'apparecchio o di fare riparazioni se non è esplicitamente raccomandato nelle istruzioni per l'uso e la manutenzione o nelle istruzioni per le riparazioni che possono essere eseguiti da parte dell'utente e, se non si capiscono completamente tali istruzioni o non si è sicuri di essere in grado di svolgere tali lavori.

- Conservare queste istruzioni nel caso in cui ne abbiate bisogno in futuro.

Istruzioni per la messa a terra

• L'apparecchio deve essere collegato a terra.
- In caso di malfunzionamenti o di difetti, la messa a terra riduce il rischio di scosse elettriche in quanto fornisce il percorso di minor resistenza alla corrente elettrica.
- L'apparecchio è dotato di un cavo di alimentazione con un conduttore di messa a terra e di una spina di messa a terra. Collegare la spina nella presa appropriata in cui è stata correttamente installata la messa a terra in conformità alle norme e ai regolamenti applicabili locali.

Avviso!

• Una messa a terra impropria può causare scosse elettriche!
• Se si è in dubbio, deve verificare l'adeguatezza del dispositivo di messa a terra una persona esperta e qualificata in impianti elettrici.
• Non modificare la spina installata per la fornitura e non manometterla. Se la spina non si inserisce nella presa, l'esperto in impianti elettrici deve sostituire la presa con una adeguata.

Collegare l'apparecchio ad un circuito separato.

Installazione del distanziatore nei nuovi elettrodomestici

Nota: Il distanziatore può essere utilizzato solo sulle lavatrici e asciugatrici del produttore Asko, Svezia.

Istruzioni Immagine
1. Collocare il distanziatore sulla lavatrice. Assicurarsi che i bordi del distanziatore siano precisamente allineati con il bordo della piastra della lavatrice.
2. Rimuovere l'elemento che evita il ribaltamento della asciugatrice dato che non è più necessario.

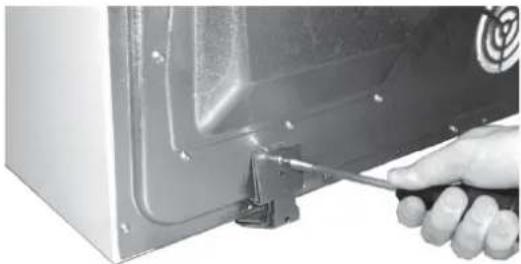

3. Utilizzando un martello e un cacciavite, aprire la fessura sul retro dell'asciugatrice. (Non rimuovere il coperchio completamente, basta aprirlo.)

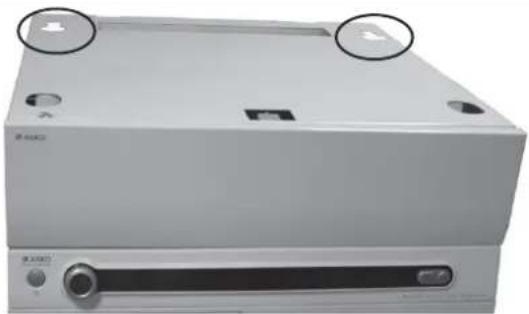

4. Svitare i piedini dell'asciugatrice per tre giri dalla posizione in cui sono completamente avvitati.Quindi sollevare l'asciugatrice. Inserire i piedini dell'asciugatrice nelle fessure del distanziatore e spingere l'asciugatrice indietro, verso il lato posteriore. Inserire i piedini anteriori nelle fessure.

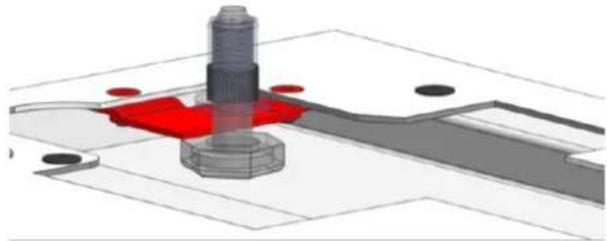

5. In caso di asciugatrici con i piedini in metallo, usare le due viti in dotazione per avvitare il sostegno a destra e a sinistra nel punto ausiliare non visibile per impedire il ribaltamento dell'apparecchio.

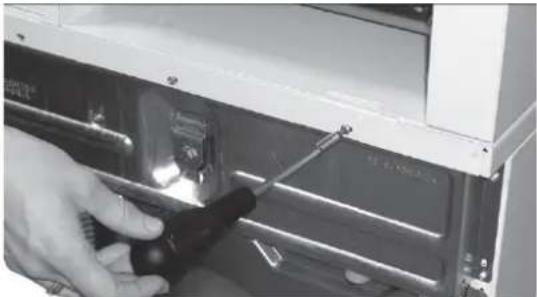

6. Svitare le due viti esterne sul retro della lavatrice per installare l'elemento contro il ribaltamento o inclinamento.

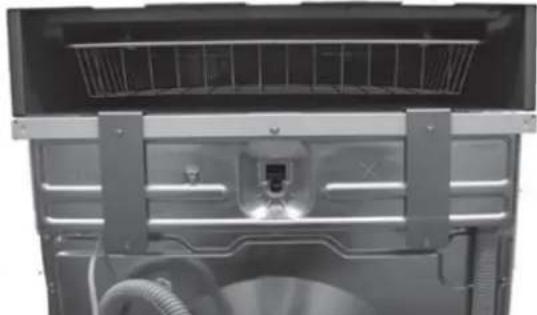

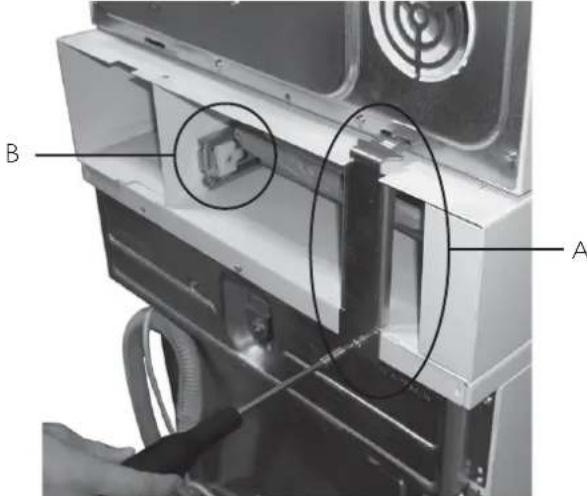

7.A. Sistemazione di un apparecchio sopra l'altro. Fissare l'elemento in dotazione per evitare il ribaltamento nella lavatrice e asciugatrice. Spingere la parte superiore dell'elemento contro il ribaltamento nella asciugatrice fino a quando non scatta al suo posto. Fissare la parte inferiore con le viti rimosse dalla lavatrice.Se gli apparecchi vengono sistematiti vicino alla parete, è necessario installare il cavo dell'asciugatrice attraverso la fessura nella parte centrale (B).
7.B. Installazione della lavatrice o asciugatrice.Fissare gli elementi in dotazione contro il ribaltamento o inclinazione, come mostrato nell'immagine. Avvitare gli elementi con le viti rimosse dalla lavatrice (A).
Nota:Prima di avvitare gli elementi contro il ribaltamento, assicurarsi che i bordi del distanziatore siano precisamente allineati con i bordi della lavatrice e della asciugatrice.

Installazione del distanziatore sugli apparecchi posizionati uno sopra l'altro

Il distanziatore può essere utilizzato solo sulle lavatrici e asciugatrici del produttore Asko, Svezia.

Istruzioni Immagine
1. Rimuovere l'elemento contro l'oscillamento perché non è più necessario. Rimuovere l'asciugatrice.
2. Sistemare il distanziatore sulla lavatrice. Assicurarsi che i bordi del distanziatore siano precisamente allineati con il bordo della piastra della lavatrice.
3. Svitare i piedini dell'asciugatrice per tre giri dalla posizione in cui sono completamente avvitati.Quindi sollevare l'asciugatrice. Inserire i piedini dell'asciugatrice nelle fessure del distanziatore e spingere l'asciugatrice indietro, verso il lato posteriore. Inserire i piedini anteriori nelle fessure.

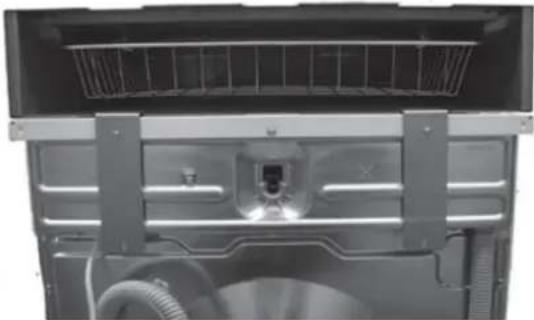

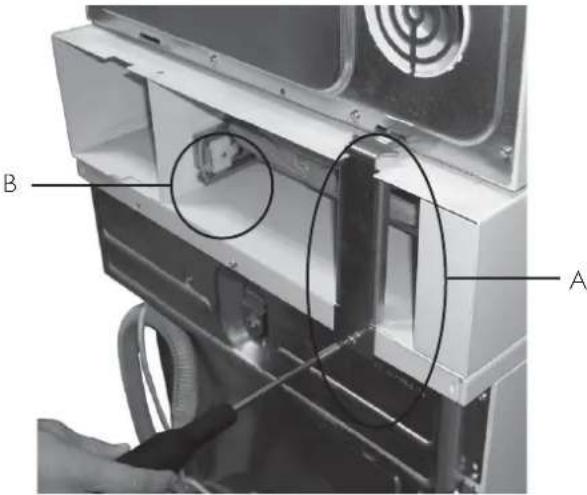

4.A. Sistemazione di un apparecchio sopra l'altro Fissare l'elemento in dotazione per evitare il ribaltamento nella lavatrice e asciugatrice. Spingere la parte superiore dell'elemento contro il ribaltamento nella asciugatrice fino a quando non scatta al suo posto. Fissare la parte inferiore con le viti rimosse dalla lavatrice.Se gli apparecchi vengono sistematiti vicino alla parete, è necessario installare il cavo dell'asciugatrice attraverso la fessura nella parte centrale (B).
4.B. Installazione della lavatrice o asciugatrice.Fissare gli elementi di sicurezza in dotazione contro il ribaltamento o inclinazione, come mostrato nell'immagine. Avvitare gli elementi con le viti rimosse dalla lavatrice.

Regolazione della lunghezza dell'asse da stiro

Istruzioni Immagine
1. Premere sulla porta per aprire.
2. Afferrare la maniglia e tirare fuori completamente. Distendere l'asse da stiro.
3. Per garantire la resistenza, è importante che la parte posteriore dell'asse da stiro, quando l'asse è in posizione di blocco, sia saldamente premuta contro l'asciugatrice.
4. Se necessario, è possibile regolare la lunghezza dell'asse da stiro.Utilizzare un cacciavite per sbloccare con attenzione i due fermagli di plastica (uno per lato). Estrarre l'asse da stiro.
5. Regolare la lunghezza di estrazione rimuovendo le viti sul blocco "A" (una vite su ciascun lato). Controllare che i perni di plastica ("B") siano bloccati.Risistemare l'asse da stiro.Come ulteriore ausilio per l'asse da stiro è disponibile anche il bracciolo per stirare le maniche.

Installazione del bracciolo stiramaniche (accessorio opzionale)

Istruzioni Immagine
1. Inserire il bracciolo e fissarlo con due viti fissate sul lato sinistro o destro dell'asse da stiro).
2. Estendere le barre di supporto del bracciolo per stirare le maniche e inserirle nel supporto.
3. Se volete liberare o rimuovere il bracciolo per stirare le maniche:Spingerlo verso l'alto ed estrarlo.Quando non si usa il bracciolo per stirare le maniche, conservarlo sotto l'asse da stiro.
