HSS105T - Kuivausrumpu ASKO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kuivausrumpu
Merkki	ASKO
Malli	HSS105T
Täyttömäärä	8 kg
Mitat (K x L x S)	85 x 60 x 60 cm
Nettopaino	50 kg
Sähköliitäntä	230 V ~ 50 Hz
Energialuokka	A++
Kuivaustyyppi	Lämpöpumpulla varustettu kondensaatiokuivaus
Kosteusanturi	Kyllä, säätää kuivausajan automaattisesti
Melutaso	65 dB(A)
Päätoiminnot	Siirretty käynnistys, siirretty lopetus, erityisohjelmat (puuvilla, synteettiset, villa jne.)
Pinottava asennus	Kyllä, mukana toimitettavat välikappaleet ja kaatumissuojaus
Mukana tulevat lisävarusteet	Sisäänrakennettu silityslauta, housuntukiteline
Säännöllinen huolto	Puhdista nukkasihti jokaisen käyttökerran jälkeen, tyhjennä vesisäiliö
Lapsilukko	Kyllä, ohjauslukitus
Kaatumissuojaus	Mukana ja pakollinen pinottavassa asennuksessa
Korjattavuus	Varaosat saatavilla ASKOlta, huolto valtuutetun teknikon toimesta
Takuu	2 vuotta (maasta riippuen)

Usein kysytyt kysymykset - HSS105T ASKO

Kuinka asentaa ASKO HSS105T -kuivausrumpu pesukoneen päälle pinottavaksi?

Käytä mukana toimitettuja välikappaleita ja kaatumissuojaa. Noudata ohjeiden vaiheita: poista jalat, aseta kuivausrumpu välikappaleiden päälle, kiinnitä kaatumissuojaus pesukoneen ruuveilla. Varmista, että välikappaleiden reunat ovat linjassa koneiden reunojen kanssa.

Mitä tehdä, jos kuivausrumpu ei käynnisty?

Tarkista, että laite on kytketty pistorasiaan ja että virtakatkaisin on päällä. Varmista, että luukku on kunnolla kiinni. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon.

Kuinka puhdistaa nukkasihti?

Avaa sihdin luukku, poista sihti, poista nukka käsin tai imurilla, aseta se takaisin. Puhdista sihti jokaisen käyttökerran jälkeen optimaalisen suorituskyvyn varmistamiseksi.

Missä kondenssivesisäiliö sijaitsee?

Säiliö sijaitsee laitteen alaosassa oikealla. Vedä säiliö ulos, tyhjennä se tiskialtaaseen ja aseta se takaisin oikein.

Kuinka säätää sisäänrakennettua silityslautaa?

Paina luukkua avataksesi sen, avaa sitten laatikko ja taita lauta auki. Säätääksesi korkeutta, irrota lauta työntämällä sivuttaiset pysäytysosat sivuun, säädä liukukiskojen rajoittimet ja aseta lauta takaisin paikalleen.

Voinko asentaa kuivausrummun yksin ilman pinotusta?

Kyllä, voit asentaa kuivausrummun lattialle tai vakaalle alustalle. Varmista, että se on vaakasuorassa ja että jalat on säädetty oikein. Kaatumissuojausta tarvitaan vain pinotussa asennuksessa.

Mikä on maksimi täyttömäärä?

Täyttömäärä on 8 kg puuvillalle. Muille materiaaleille vähennä täyttöä ohjelman ohjeiden mukaisesti.

Kuinka asentaa housuntuki (lisävaruste)?

Kiinnitä tuki silityslaudan oikealle tai vasemmalle puolelle mukana tulevilla kahdella ruuvilla. Taita housuntuen tangot auki ja työnnä ne tukeen. Säilytystä varten vedä se ylös ja sitten ulospäin.

Onko kuivausrumpu äänekäs käytössä?

Melutaso on noin 65 dB(A). Varmista, että laite on asennettu tasaiselle ja vakaalle pinnalle tärinän vähentämiseksi. Jos ääni lisääntyy, tarkista sihdit ja rumpu vieraiden esineiden varalta.

Kuinka aktivoida lapsilukko?

Pidä lukituspainiketta (usein lukkosymboli) painettuna 3–5 sekunnin ajan, kunnes merkkivalo syttyy. Poistaaksesi lukituksen, toista toimenpide.

KÄYTTÖOHJE HSS105T ASKO

Integroidun luukun asennus- ja jyrsintäohjeet.

Seinäasennussarjan Ohje

Jos Hidden Helper® asennetaan kuvan mukaisesti, pesukoneeseen ja kuivauusrumpuun on asennettava kaatumisesteet. Niitä saa koneiden toimittajalta.

Sarjaan sisältyy:

I kpl paperikaavio
6 kpl ruuveja
6 kpl tulppia
2 kpl kaatumisesteitä

• Korjaukset ja huollot, jotka vaikuttavat turvallisuuteen tai suoritusarvoihin, tulee teettää valtuutetulla asentajalla.
• Vaurioituneen liitäntäjohdon saa vaihtaa vain valtuutettu asentaja.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käyttöön, joiden fyysinen, aistinvarainen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö valvo tai opasta heitä laitteen käytössä.
• Valvonnalla on varmistettava, että lapset eivät leiki laitteella.

Välikappaleen asennus uusiin koneisiin

HUOMAA! Osia saa käyttää vain Asko Appliances, Sverigen valmistaman pesukoneen ja kuivaurummun yhteydessä.

Ohjeet Kuva
1. Aseta väliosa pesukoneen päälle. Kohdista väliosa niin, että sen ja pesukoneen reunat ovat kohdakkain.
2. Irrota kaatumisesteet kuivaurummusta. Niitä ei enää tarvita.
3. Avaa kuivaurummun takasivun esilävistetyt aukot (kielekkeitä ei tarvitse irrottaa, vain avata) vasaralla ja ruuvitaltalla.
4. Kierrä kuivaurummun jalkoja auki 3 kierrosta kokonaan sisään ruuvatusta asennosta.Nosta sitten kuivaurumpu ylös. Aseta takajalat väliosan "avaimenreikiin" ja työnnä kuivaurrumpua taaksepäin. Aseta etujalat aukkoihin (katso kuva).

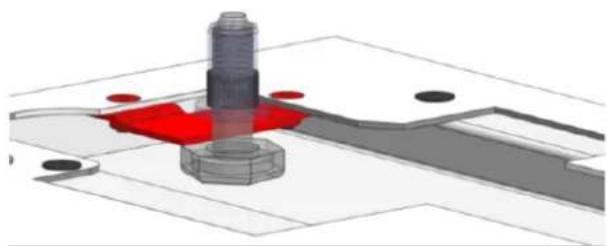

5. Oikea ja vasen kiinnityskappale kiinnitetään kuivausrummun ja pesukoneen välissä olevaan lisäosaan kahdella mukana olevalla kiinnitysruuvilla. Metallijaloilla varustetut kuivausrummut kiinnitetään näihin kiinnityskappaleisiin kuvan mukaisesti kaatumisen estämiseksi.

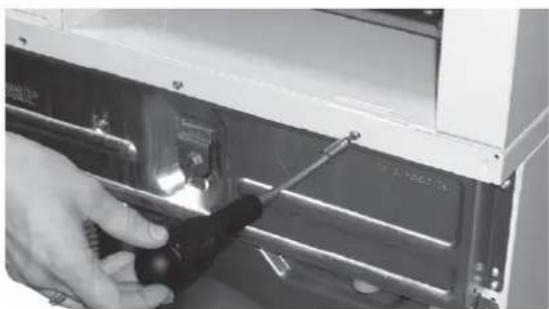

6. Irrota kaksi ulommaista ruuvia pesukoneen takasivulta kaatumisesteiden asennusta varten.

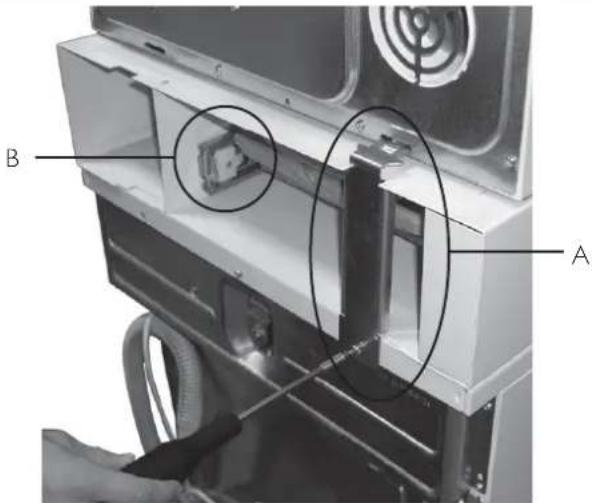

7.A. pesukoneeseen ja kuivausrumpuun. Työnnä kaatumisesteiden yläpäät kuivausrummun aukkoihin niin, että ne lukkiutuvat paikalleen. Kiinnitä alapäät ruuveilla, jotka irrotit pesukoneesta (A).Jos koneet asennetaan seinää vasten kuivausrummun liitäntäjohto pitää vetää väliosan aukon (B) kautta.

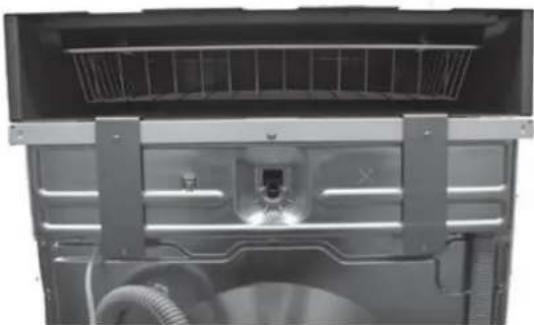

7.B. Asennus pesukoneen tai kuivausrummun päälle. Kiinnitä mukana toimitetut kaatumisesteet kuvan mukaisesti. Kiinnitä ne ruuveilla, jotka irrotit pesukoneesta (A).
Huom!Tarkasta, että väliosa on kohdakkain pesukoneen ja kuivausrummun kanssa, ennen kuin ruuvaat kallistu- sesteen kiinni.

Välikappaleen asennus päällekkäin asennettuihin koneisiin

HUOMAA! Osia saa käyttää vain Asko Appliances, Sverigen valmistaman pesukoneen ja kuivausrummun yhteydessä.

Ohjeet Kuva
1. Irrota kaatumisesteet, joita ei enää tarvita. Nosta kuivausrumpu alas.
2. Aseta väliosa pesukoneen päälle. Kohdista väliosa niin, että sen ja pesukoneen reunat ovat kohdakkain.
3. Kierrä kuivausrummun jalkoja auki 3 kierrosta kokonaan sisään ruuvatusta asennosta.Nosta sitten kuivausrumpu ylös. Aseta takajalat väliosan "avaimenreikiin" ja työnnä kuivausrumpua taaksepäin. Aseta etujalat aukkoihin (katso kuva).

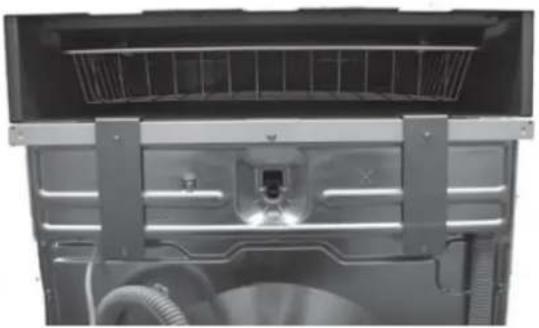

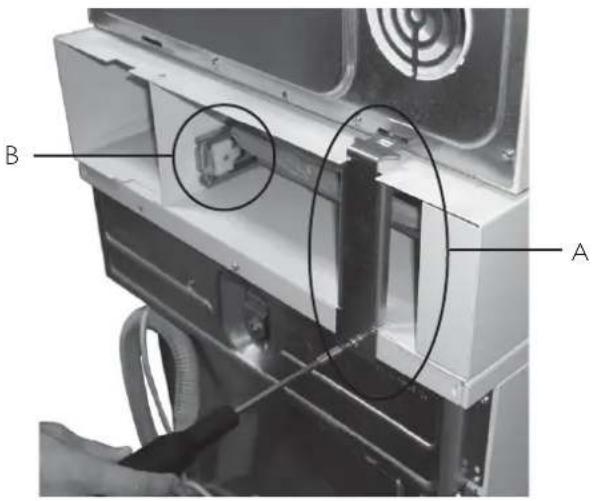

4. TorniasennusAsenna mukana toimitetut kaatumisesteet pesukoneeseen ja kuivausrumpuun. Kaatumisesteen yläosa pitää työntää kuivausrummun sisään, jotta se tarttuu kiinni.Kiinnitä alaosa ruuveilla, jotka irrotit pesukoneesta (A).Jos koneet asennetaan suoraan seinää vasten, kuivausrummun verkkojohto on vedettävä väliosan (B) aukon kautta.
4.B. Asennus pesukoneen tai kuivausrummun päälle. Kiinnitä mukana toimitetut kaatumisesteet kuvan mukaisesti. Kiinnitä ne ruuveilla, jotka irrotit pesukoneesta (A).
Huom! Tarkasta, että väliosa on kohdakkain pesukoneen ja kuivausrummun kanssa, ennen kuin ruuvaat kallistusesteen kiinni.

Silityslaudan säätö

Ohjeet Kuva
1. Avaa luukku painamalla sitä sisäänpäin.

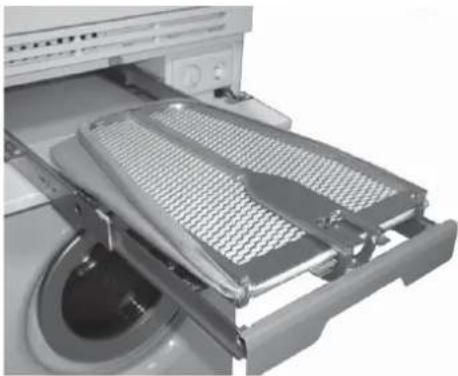

2. Tartu kädensijaan ja vedä se ulos pääteasentoon, taita silityslauta auki.
3. Vakavuuden kannalta on tärkeää, että silityslaudan takareuna on lukitussa asennossa kuivaurrumpua vasten.
4. Säädä tarvittaessa: Taivuta kahta muovisalpaa (yksi kummallakin puolella) varovasti ruuvitaltalla ulospäin. Vedä silityslauta ulos.

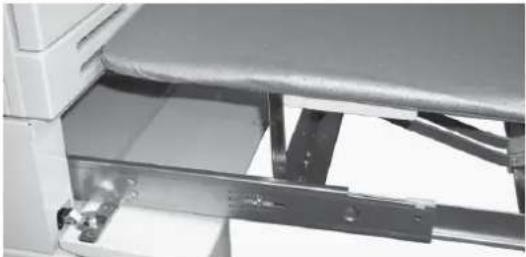

5. Säädä ulosvetopituus löysäämällä kummankin rajoittimen ruuvia (yksi kummallakin puolella), A.Tarkasta, että muovitapit ovat lukittuneet, B.Asenna silityslauta takaisin paikalleen.Silityslautaan saa lisävarusteena hihalaudan.

Hihalaudan (lisävaruste) asennus

Ohjeet Kuva
1. Kiinnitä mukana toimitettu kiinnike silityslaudan oikealle tai vasemmalle puolelle kahdella ruuvilla.
2. Käännä ulos hihalaudan tuet ja työnnä ne kiinnikkeeseen.
3. Hihalaudan irrotus:• Nosta ylöspäin ja vedä ulos.• Säilytä hihalauta silityslaudan alla.
