KÄYTTÖOHJE DC7794HPW ASKO

Onnittelemme sinua erinomaisesta valinnastasi ja toivotamme sinut tervetulleeksi ASKO-perheeseen. Maailmanlaajuiseen perheeseen, jonka juuret ovat Ruotsissa.

Me ASKOlla kiitämmme luottamuksestasi ja toivomme, että sinulla on paljon hyötyä ja iloa uudesta kuivauskaapistasi.

Hyvä kuivauskaappi on hyvin suunniteltu, tarjoaa hyvät kuivaustulokset samalla kun sen ympäristövaikutukset ovat pienet, se on käyttäjäystävällinen, säästää aikaa ja energiaa, kestää pitkään ja toimii luotettavasti. ASKO tarjoaa sinulle kaiken tämän.

Kun ostat ASKOn tuotteen, voit olla varma siitä, että sen sisäpuoli on aivan yhtä laadukas kuin ulkopuolikin ja että etiikka ja moraali, joille tuotantomme perustuu, ovat yhtä hyvät kuin saamasi laatu ja toimivuuskin. Juuri siitä ruotsalaisessa laadussa on kyse.

Saadaksesi parhaan mahdollisen hyödyn tuotteestasi ja sen kaikista sen ominaisuuksista, lue nämä käyttö- ja hoito-ohjeet läpi ennen laitteen ensimmäistä käyttöä.

Jos sinulla on kysyttävää, voit koska tahansa soittaa meille tai ottaa meihin yhteyttä kotisivumme kautta.

Ystävälliset terveiset Ruotsista ja ASKOn porukalta.

SISÄLTÖ

TÄMÄ KÄYTTÖOHJE 5

TÄRKEÄÄ TIETOA

TURVALLISUUDESTA 6

Käyttöalue 6

Tekninen turvallisuus 6

HYVÄN YMPÄRISTÖN

PUOLESTA 8

Pakkausmateriaali 8

Käytöstä poistettavan kuivauskaapin käsittely 8

KUIVAUSKAAPIN KUVAUS 9

ILMANVIRTAUS KAAPISSA 10

OHJAUSPANEELI 11

Näyttö 11

Kielen asettaminen 12

Asettaminen 12

ASENNUSPAIKKA 13

KONDENSSIVESI 14

Irrotettava vesisäiliö 14

Liitäntä lattiaviemäriin 15

Liittäminen takaisin vesisäiliöön 15

ASENNUS 16

Pakkauksesta purkaminen 16

Asennussarja 16

Oven kätisyyden vaihto 17

Sijoittaminen/kiinnittäminen 20

Sähköliitännät 21

KÄYNNISTÄMINEN 22

KÄYTTÖ 23

Käyttövinkkejä 24

Kuivausohjelmat 25

Kuivausohjelman valinta 25

Kuivausohjelman käynnistys 26

Kuivausohjelman lopettaminen 27

Oven avaaminen 27

KUIVAUSOHJELMIEN

ASETUSTEN TEKO 28

Johdanto 28

Toimenpiteet 29

Tehdasasetusten palauttaminen 29

HOITO 30

Puhdistus 30

Vaihdettavat osat 30

Huolto 31

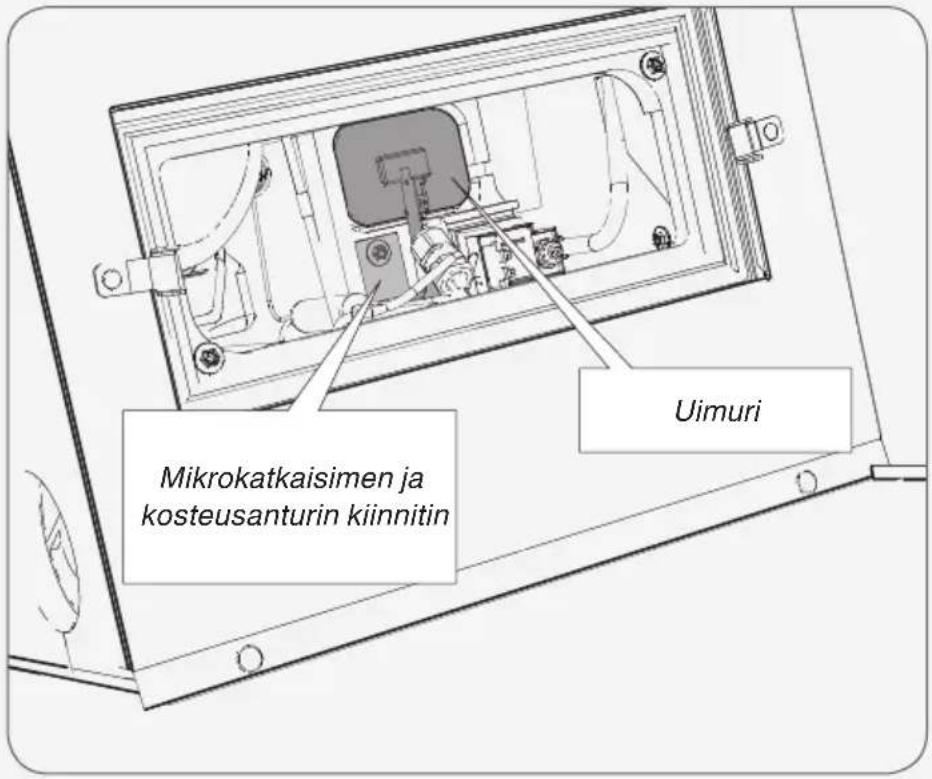

VIANETSINTÄ 32

VIRHEKOODILUETTELO 37

TEKNISET TIEDOT 38

HUOLTOLIITE 40

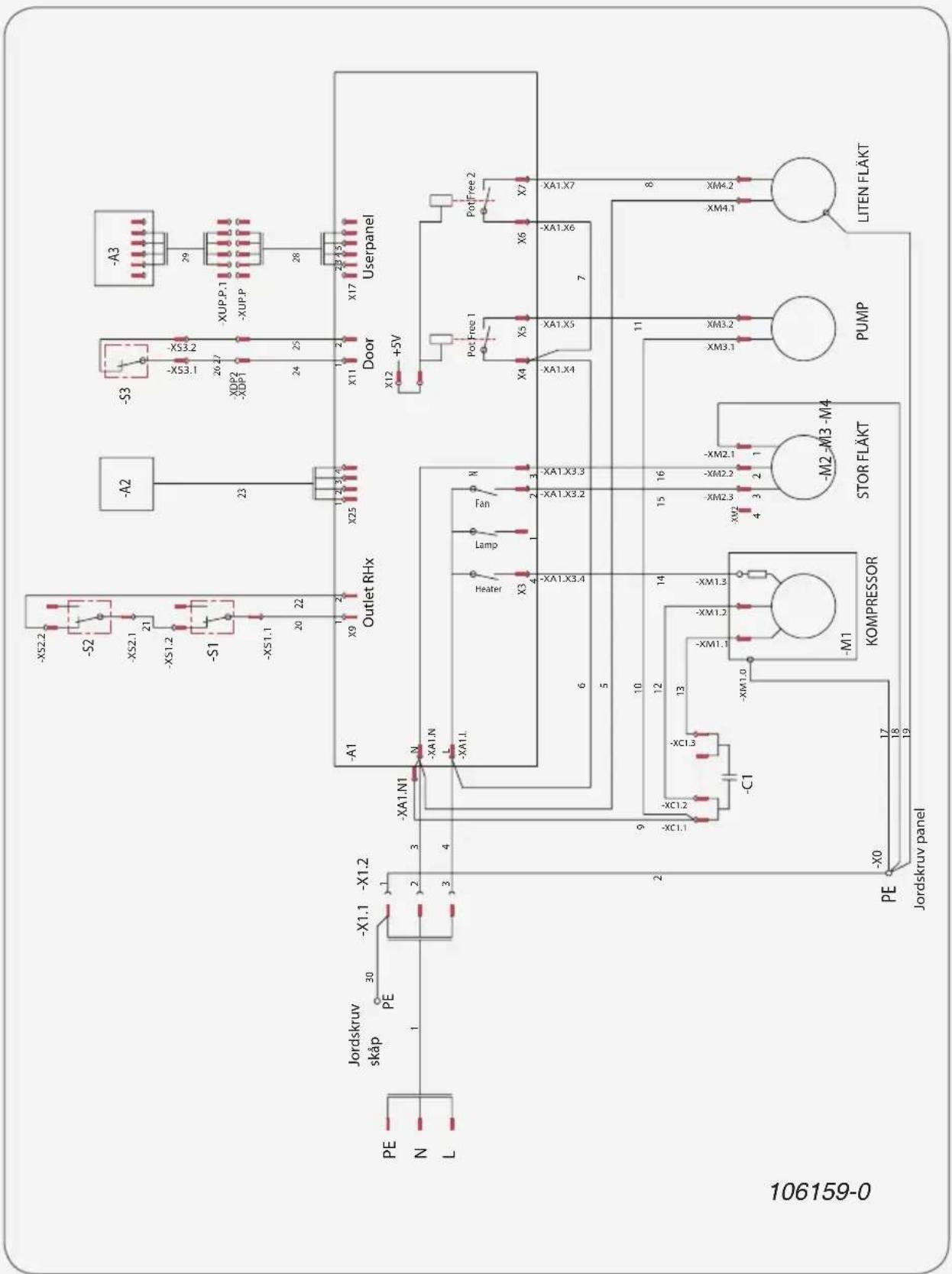

Sähkökaavio 40

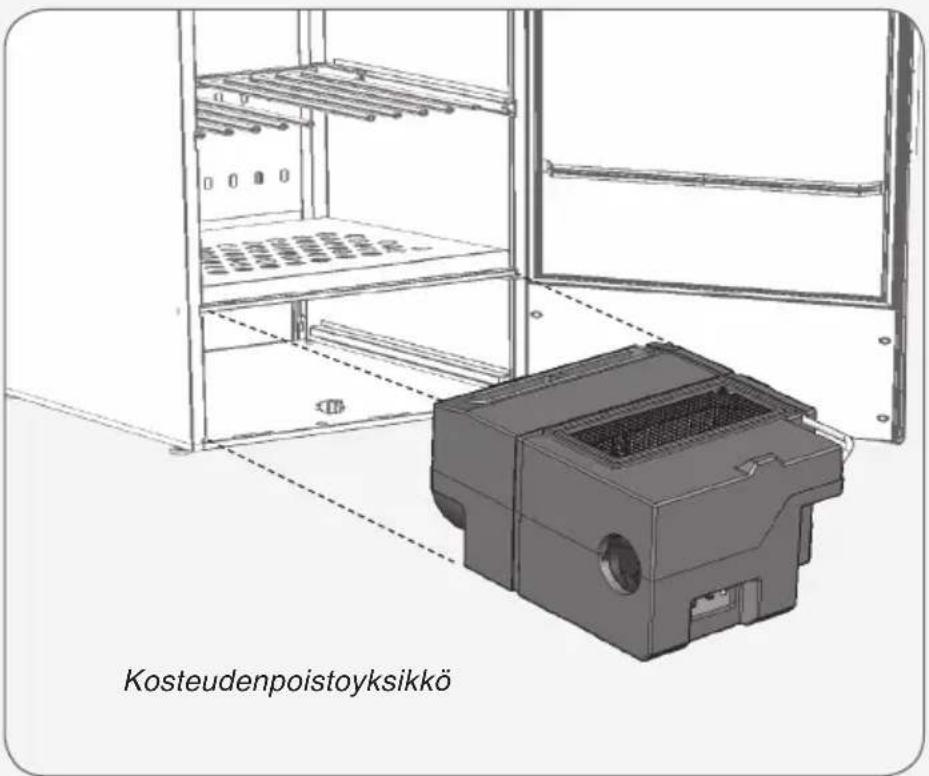

Kosteudenpoistoyksikön irrottaminen 41

TÄMÄ KÄYTTÖOHJE

Tämä käyttöohje kuvaa kuivauskaapin toimintaa ja käyttöä. Se sisältää myös kuivauskaapin asennukseen, oven kätisyyden vaihtamiseen sekä kunnossapitoon liittyviä ohjeita.

Käyttöohje sisältää myös huoltoliitteen.

Nämä neuvot ja varoitukset on laadittu sitä varten, että pystyisit välttämään laitteen virheellistä käyttöä sekä tarpeettomia onnettomuusriskejä ja ne tulisi lukea ennen kuivauskaapin asennusta ja käyttöä.

Tämä kuivauskaappi täyttää voimassa olevat turvallisuusvaatimukset. Sen virheellisestä käytöstä voi kuitenkin olla seurauksena henkilövahinkoja tai esinevaurioita.

! VAROITUS!

VAROITUS - laite on tarkoitettu ainoastaan vesipesulla pestyjen tekstiilien kuivaamiseen.

Käyttöalue

Tätä laitetta voivat käyttää 8 vuotta vanhat tai vanhemmat lapset sekä henkilöt, joiden fyysiset, aistitoimintoihin liittyvät tai henkiset kyvyt ovat heikentyneet tai joilla ei ole riittävästi kokemusta tai tietämystä heidän turvallisuudestaan vastaavan henkilön valvonnassa tai jos heitä on opastettu laitteen turvallisessa käytössä ja he ymmärtävät sen käyttöön liittyvät riskit.
Lapset eivät saa leikkiä laitteella. Pidä silmällä lapsia heidän ollessaan laitteen lähellä
Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

Tekninen turvallisuus

Tarkasta kuivauskaappi näkyvien vaurioiden varalta ennen asentamista. Vaurioitunutta kuivauskaappia ei saa ottaa käyttöön, sillä siitä saattaa aiheutua vaaraa.
Kuivauskaapin saa liittää ainoastaan maadoitettuun pistorasiaan, joka on asennettu voimassa olevien turvallisuusmääräysten mukaisesti. Pistorasiaan on päästävä käsiksi kaapin asentamisen jälkeen, niin että virransyöttö voidaan keskeyttää koska tahansa.
Tarkasta, että kuivauskaapin tyyppikilpeen merkityt tiedot (sulake, jännite ja taajuus) vastaavat asennuspaikan virtaverkon arvoja.

Kuivauskaappia ei saa liittää verkkovirtaan jatkojohtoja käyttäen, koska tällöin ei kyetä takaamaan riittävää turvallisuutta (ylikuumenemisvaara).
Jos virtajohto on vaurioitunut, se on vaihdettava välittömästi uuteen. Vaaran välttämiseksi vaihdon saa suorittaa ainoastaan valmistaja, valmistajan huoltoedustaja tai vastaava pätevä henkilö.

HYVÄN YMPÄRISTÖN PUOLESTA

Pakkausmateriaali

Kuivauskaappia kuljetusvaurioilta suojaava pakkaus on valittu ympäristönäkökohdat huomioon ottaen ja se on siis kierrätettävä. Pakkausten palauttaminen materiaalikiertoon vähentää raaka-aineiden kulutusta ja jätteiden määrää.

Käytöstä poistettavan kuivauskaapin käsittely

Kun kuivauskaappi on saavuttanut käyttöikänsä lopun, se on toimitettava jätehuoltokeskukseen hävitettäväksi.

Kaapin monia osia voidaan käyttää uudelleen, mutta se sisältää myös muita materiaaleja, joista on huolehdittava asianmukaisella tavalla.

Älä tästä syystä milloinkaan hävitä kuivauskaappia tai sen osia talousjätteen mukana. Seurauksena saattaa olla terveysriskejä ja ympäristövahinkoja.

Toimita käytöstä poistettava kuivauskaappi sen sijaan kierrätyspisteeseen. Ota tarvittaessa yhteyttä jälleenmyyjääsi.

Kaikki kuivauskaapin muoviosat on merkitty kansainvälisesti standardoiduin symbolein.

Tästä syystä osat voidaan toimittaa ympäristöystävälliseen uusiokäyttöön lajittelemalla ne.

KUIVAUSKAAPIN KUVAUS

ASKO DC7794HP

-kuivauskaapin toiminta perustuu kosteudenpoistoyksiköllä varustetun lämpöpumpun periaatteeseen perinteisen lämminilmayksikön sijaan. Tällä tavoin pyykit kuivataan alhaisemmalla lämmöllä ja energiaa kuluu huomattavasti vähemmän.

Kaappi muodostaa täysin suljetun järjestelmän. Se ei vaadi

poistoilmaliitäntää. Kosteus tiivistyy kuivauksen aikana ja muodostuva vesi ohjataan ulosvedettävään vesisäiliöön tai letkua pitkin viemäriin.

Laitteen puhallin on lisäksi niin voimakas, että se saa pyykin liehumaan, mikä tehostaa kuivausprosessia entisestään.

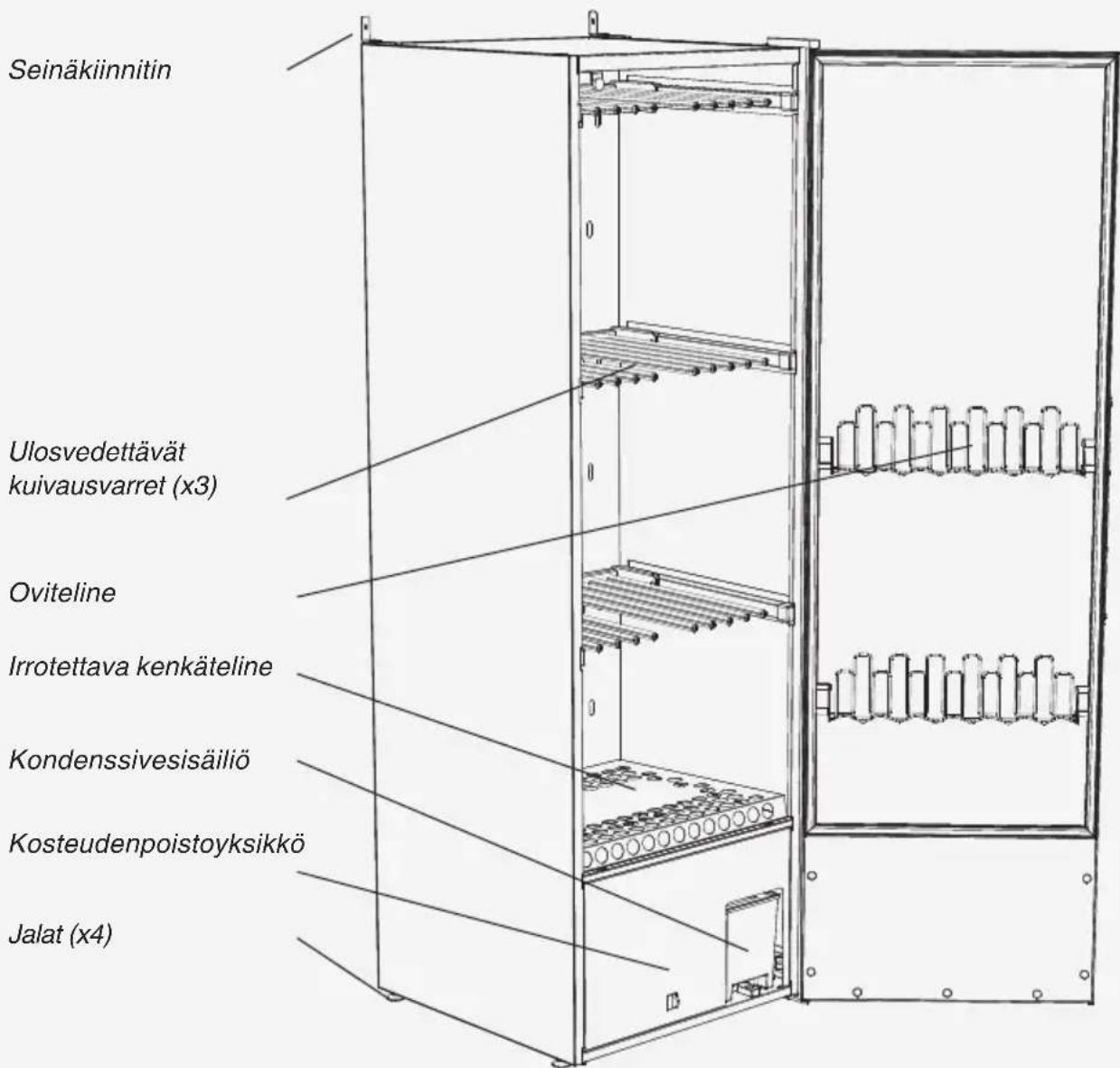

Seinäkiinnitin Ulosvedettävät kuivausvarret (x3) Oviteline Irrotettava kenkäteline Kondenssivesisäiliö Kostudeupoistoyksikkö Jalat (x4)

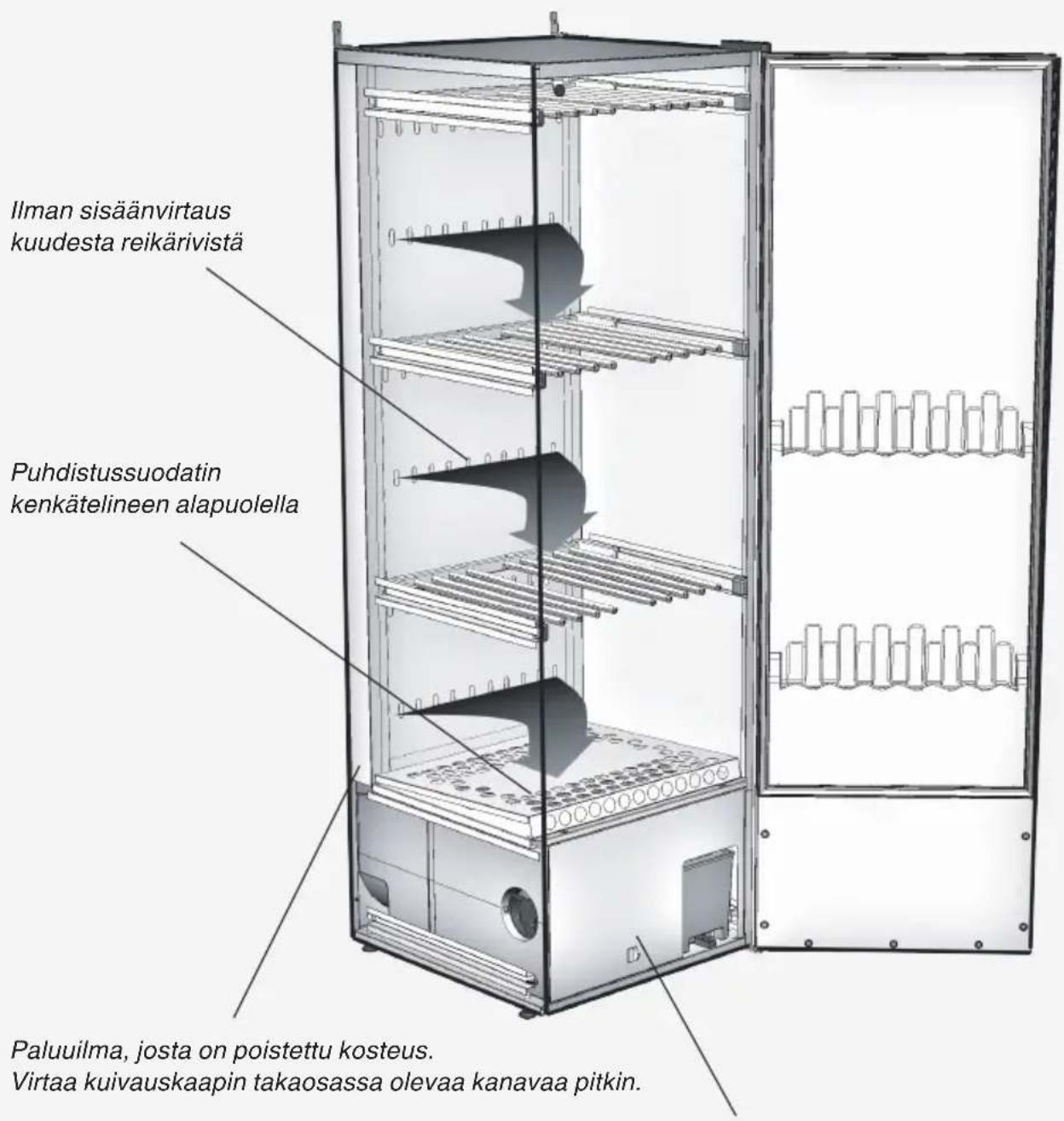

ILMANVIRTAUS KAAPISSA

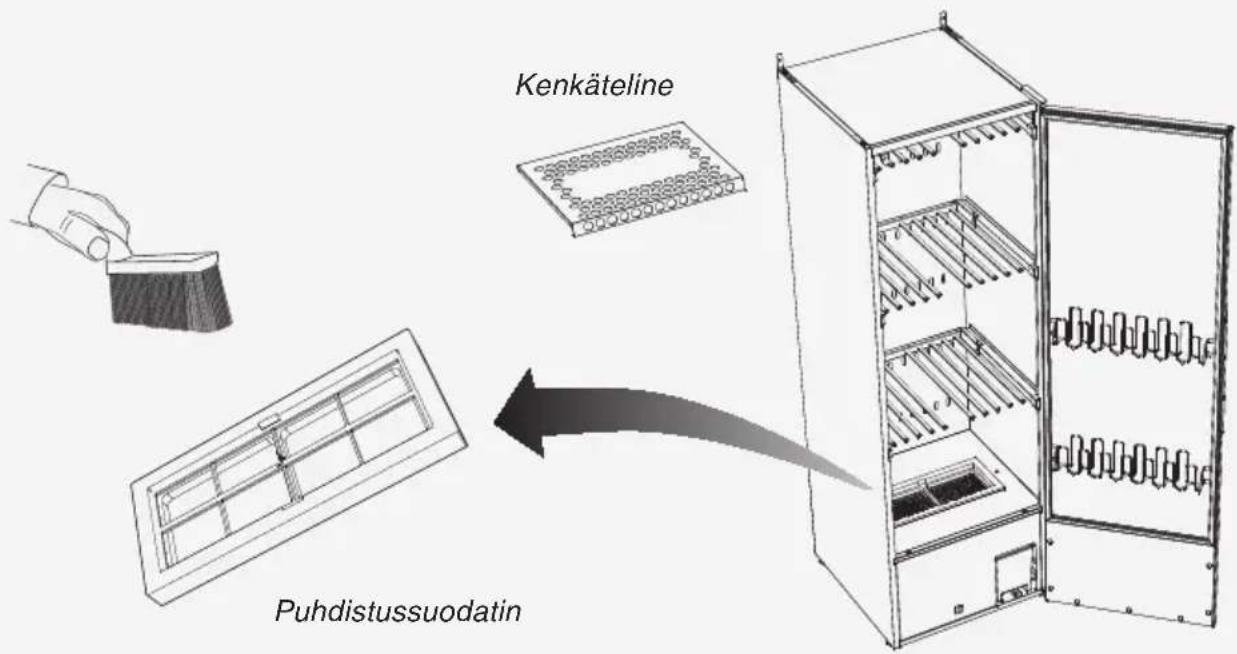

Ilman sisäänvirtaus kuudesta reikärivistä Puhdistussuodatin kenkätelineen alapuolella Paluuilma, josta on poistettu kosteus. Virtaa kuivauskaapin takaosassa olevaa kanavaa pitkin.

Kosteudenpoistoyksikkö

HUOM!

Varmista, etteivät kengät ja vastaavat kaappiin asetettavat esineet estä ilmanvirtausta!

OHJAUSPANEELI

Kuivauskaapissa on kaksi kaksi kuivausohjelmaa, jotka soveltuvat erilaisten tekstiilien kuivaukseen. Ohjelmien asetukset tehdään ohjelmointivalikoissa ja niitä käytetään neljällä ohjauspaneelin painikkeella. Valittavana on useampia kieliä.

NUOLI YLÖS: arvon nostaminen tai liikkuminen tiettyyn suuntaan ohjelmien välillä ASKO HELLO PÄÄLLE/POIS Näyttö START/STOP: ohjelman käynnistäminen ja pysäyttäminen. OK vahvistaa valinnan ja siirtyy seuraavalle valikkotasolle.

NUOLI ALAS: arvon laskeminen tai liikkuminen tiettyyn suuntaan ohjelmien välillä

Näyttö

Näytössä on kaksi riviä, joilla molemmilla on tilaa 6 merkille. Näytöllä näytetään ajankohtaiset parametrit sekä parametrien arvot kuivausprosessin asettamisen ja säätämisen yhteydessä.

Kuivauksen aikana näytetään ohjeteksti.

OHJAUSPANEELI

Kielen asettaminen

Valittavana ovat seuraavat kielet: englanti, ruotsi, norja, tanska ja suomi.

Asettaminen

1 Varmista, että kuivauskaapin pääkatkaisin PÄÄLLE/POIS on poissa päältä. Näyttö on sammutettuna.
2 Pidä painikkeita NUOLI YLÖS ja ALAS painettuina ja paina pääkatkaisin PÄÄLLE/POIS asentoon "PÄÄLLE". Näyttö kytkeytyy päälle ja sen ylemmällä rivillä vilkkuu "P IÖS", joka on kieliasetusten parametri. Jos näytöllä näkyy jokin toinen arvo, siirry oikeaan parametriin painikkeilla NUOLI YLÖS tai ALAS.
3 Paina START/STOP valinnan vahvistamiseksi. Valittuna olevan kielen rivi alkaa vilkkua. Kielillä on omat numerosymbolinsa alla olevan luettelon mukaisesti.

Kielisymboli Näytön kieli
0 englanti
1 ruotsi
2 norja
3 tanska
4 suomi

4 Siirry haluamaasi kieleen painikkeilla NUOLI YLÖS tai ALAS.
5 Paina START/STOP asetetun arvon tallentamiseksi.
6 Käyttöarvojen palauttamiseksi paina NUOLI ALAS ja START/STOP.

ASENNUSPAIKKA

Maadoitetun pistorasian on oltava 2 metrin etäisyydellä kuivauskaapin alaosasta. Kuivauskaapissa on 2 m pituinen, alaosaan kytketty liitäntäjohto, jossa on maadoitettu pistotulppa. Pistorasian on oltava sellaisessa paikassa, että jatkojohtoja ei tarvita.
Pistorasiaan on päästävä helposti käsiksi sen jälkeen, kun kuivauskaappi on asennettu. Ota tämä huomioon myös sellaisessa tapauksessa, että kuivauskaappi asennetaan kiintokalusteisiin.
■ Kaapin sijoituspaikan lattian on kannettava n. 95 kg paino.
Lattian tulee olla tasainen ja sen kaato kaapin kohdalla saa olla enintään 2,5 cm.
Kuivauskaapin saa asentaa vain sisätilaan, jonka lämpötila on yli 0°C.
Kuivauskaappia ei saa sijoittaa ympäristöön, jossa puhdistukseen käytetään painepesuria.

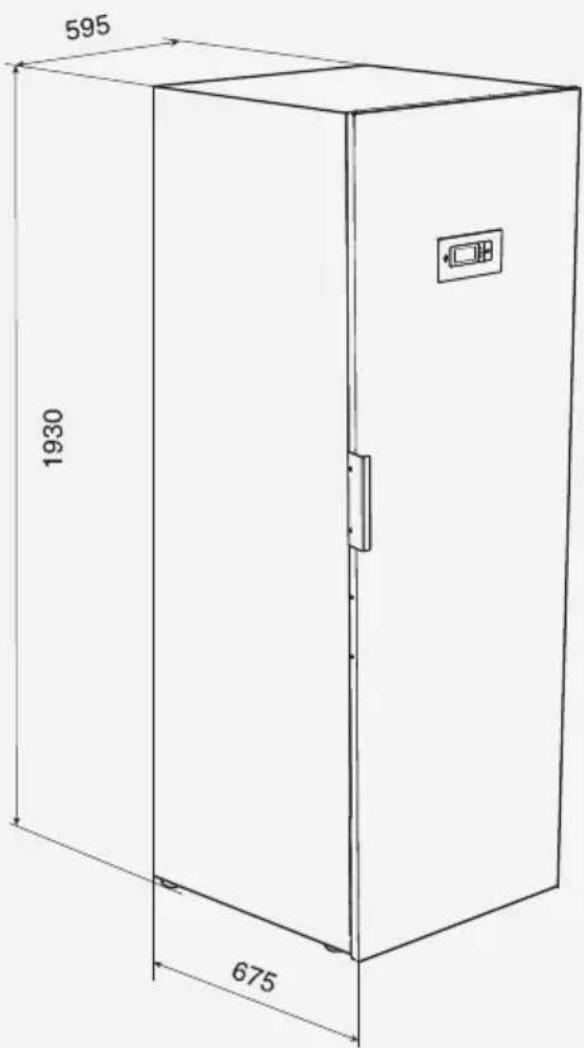

595 1930 675

KONDENSSIVESI

Kondenssivesi voidaan poistaa kahdella eri tavalla: se voidaan joko koota irrotettavaan vesisäiliöön tai johtaa letkua pitkin lattiaviemäriin.

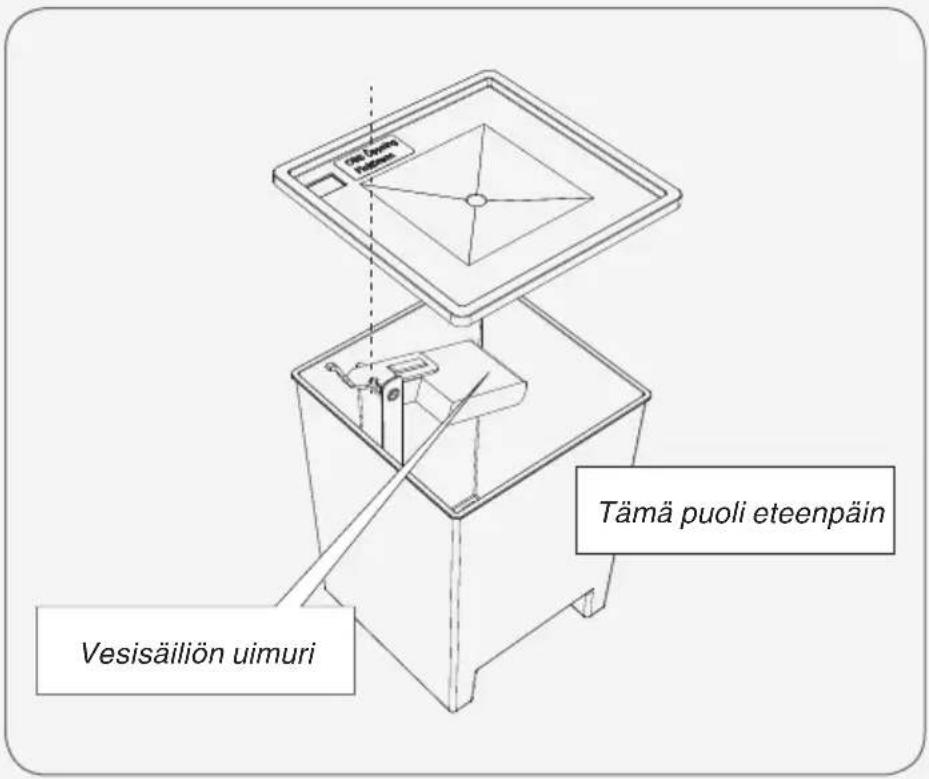

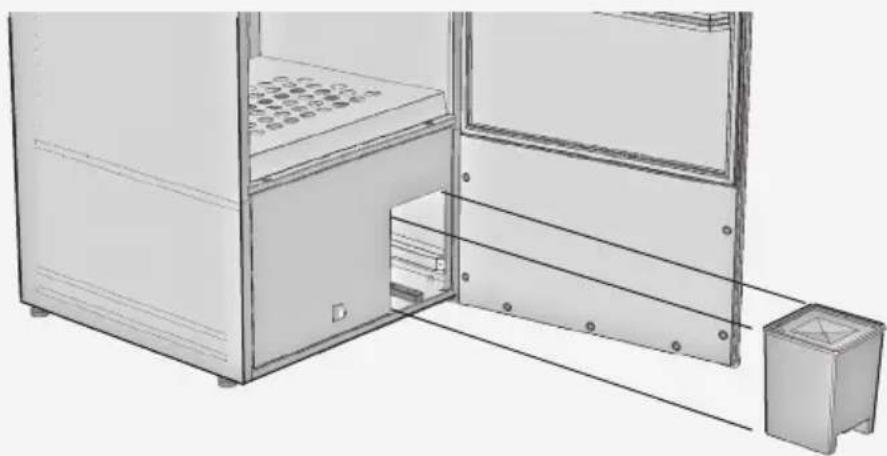

Irrotettava vesisäiliö

Vesisäiliö on mitoitettu siten, että se riittää reilusti yhteen kokonaiseen kuivauskertaan. Ota kuitenkin tavaksi tyhjentää vesisäiliö jokaisen kuivauskerran jälkeen.

KONDENSSIVESI

Liitäntä lattiaviemäriin

Kuivauskaappi toimitetaan tehtaalta irrotettavaan vesisäiliöön johtavalla letkulla varustettuna. Jos haluat poistaa veden viemäriin vesisäiliön sijaan, toimi seuraavalla tavalla:

1 Vedä varovaisesti letkun yläpää ulos, n. 2 - 3 cm.
2 Leikkaa letku keskeltä poikki.
3 Asenna uusi viemäriletku asennussarjaan sisältyvän liittimen avulla kuvassa näkyvällä tavalla. Vedä letku liittimen päälle ilman letkunkiinnittimiä.
4 Sijoita viemäriletku yhteen levyssä olevista aukoista, niin että letku ei voi jäädä puristuksiin.
5 Vedä viemäriletku viemäriin.
6 Jos viemäri on korkeammalla kuin kaapin vedenpoistoaukko, varmista, että letku kulkee karessa lattiaa kohden ja muodostaa vesilukon. Muutoin on olemassa vaara, että kondenssivesi virtaa takaisin laatikkoon, kun pumppu ei toimi. Tästä voi olla seurauksena laatikon täyttyminen vedellä, mikä johtaa siihen, että kaappi lakkaa toimimasta.

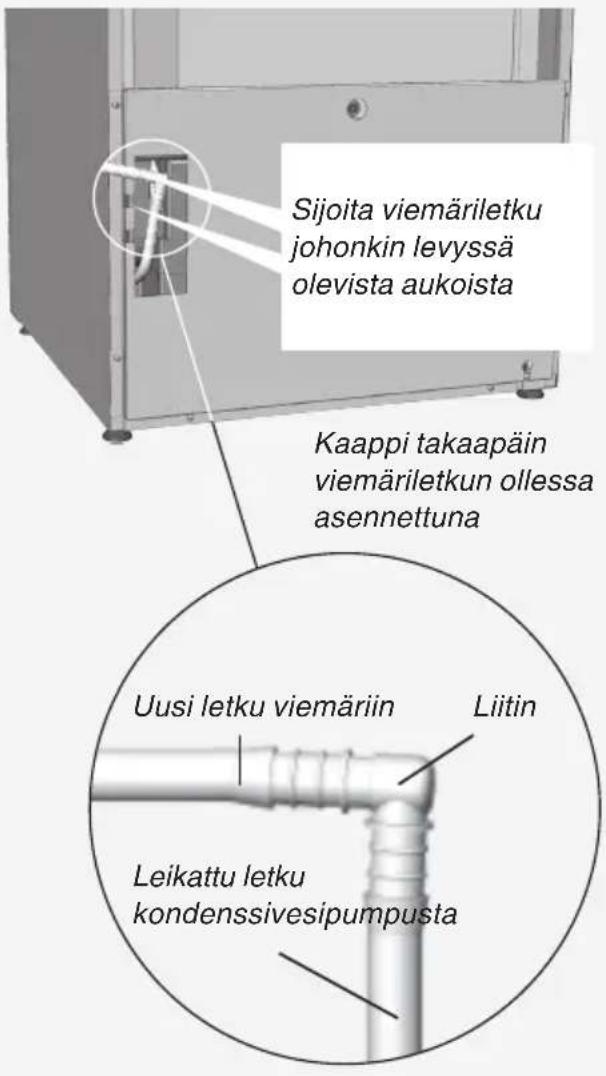

Liittäminen takaisin vesisäiliöön

Jos haluat liittää kondenssiveden poiston takaisin vesisäiliöön, sinun ei kuin tarvitse yhdistää letkut jälleen liittimellä.

Sijoita viemäriletku johonkin levyssä olevista aukoista Kaappi takaapäin viemäriletkun ollessa asennettuna Uusi letku viemäriin Liitin Leikattu letku kondenssivesipumpusta

HUOM!

Letkua ei saa missään taivuttaa niin että veden virtaus estyy.

ASENNUS

Pakkauksesta purkaminen

Tarkasta, että tuote ei ole vaurioitunut kuljetuksen aikana. Mahdollisista kuljetusvaurioista on ilmoitettava jälleenmyyjälle 7 päivän kuluessa.

Tarkasta, että tuote on virheetön, kun olet purkanut sen pakkauksesta. Vaurioista, virheistä tai mahdollisista puuttuvista osista on ilmoitettava välittömästi jälleenmyyjälle.

Tarkasta, että kaikki kuljetusvarmistimet on poistettu ennen kuivauskaapin liittämistä verkkovirtaan.

Pakkausmateriaaleja, kuten muovia ja EPS-levyjä, on säilytettävä lasten ulottumattomissa.

TÄYDELLISEEN TOIMITUKSEEN KUULUU:

■ Kaappi, johon on asennettu kosteudenpoistoyksikkö
Asennussarja
Käyttö- ja asennusohje

Asennussarja

2 ruuvia TRX 5x45 fzk seinäkiinnitystä varten

4 ruuvia MRT 5x20 kiinnittimiä varten

2 nailontulppaa

2 kiinnitintä seinäkiinnitystä varten

1,5 m muoviletku 10 x 13

1 liitin vesiletkua varten

Käsiharja suodatinta varten

ASENNUS

Oven kätisyyden vaihto

Kaappi toimitetaan tehtaalta oikealle kiinnitetyllä ovella varustettuna. Kätisyyttä voidaan vaihtaa jälkikäteen. Oven kätisyyden vaihtamiseen tarvitaan kätisyyden vaihtamissarja. Sen voi tilata varaosana.

Kätisyyden vaihtamissarja

■ Kaapelin jatkoliitin.
■ Uusi kaapeli ja muovinen ohjausholkki.
Yläsaranat, 1 oikealle ja 1 vasemmalle.

1 Irrota kaappi seinästä ja käännä se niin, että pääset käsiksi sen takaosaan.

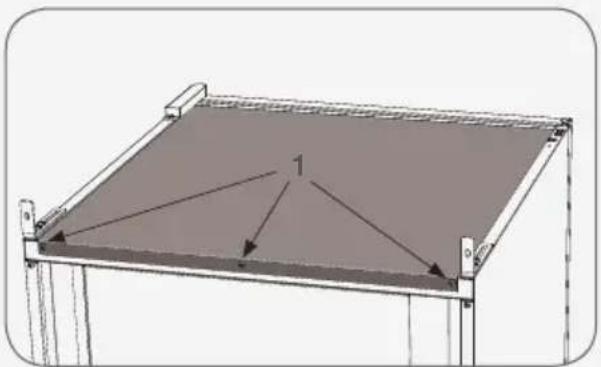

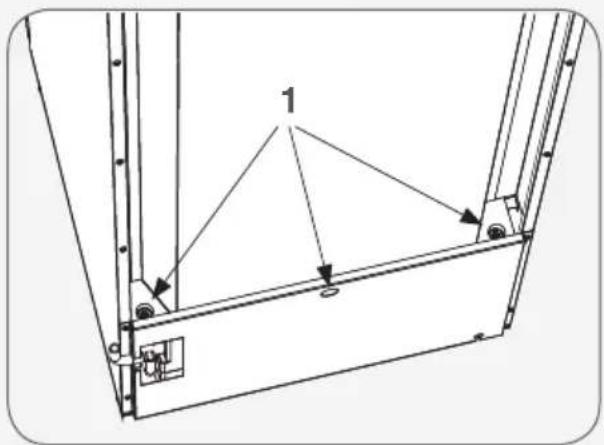

2 Irrota kolme ruuvia (1), jotka pitävät kannen paikallaan kuvassa näkyvällä tavalla, ja irrota kansi.

3 Aseta kaappi varovaisesti selälleen.

4 Irrota yläsaranan kansi (2), vapauta ovikaapeli (3) ja irrota kaapeli kytkennästä (4). Irrota kahdella ruuvilla kiinnitetty yläsarana (5). Vedä sarana varovaisesti irti kaapelista. Saranassa on ura josta kaapeli voidaan laittaa sisään tai ulos.

5 Nosta ovi irti kuivauskaapista

Kuvassa näkyy oven kätisyyden muuttaminen oikealta vasemmalle

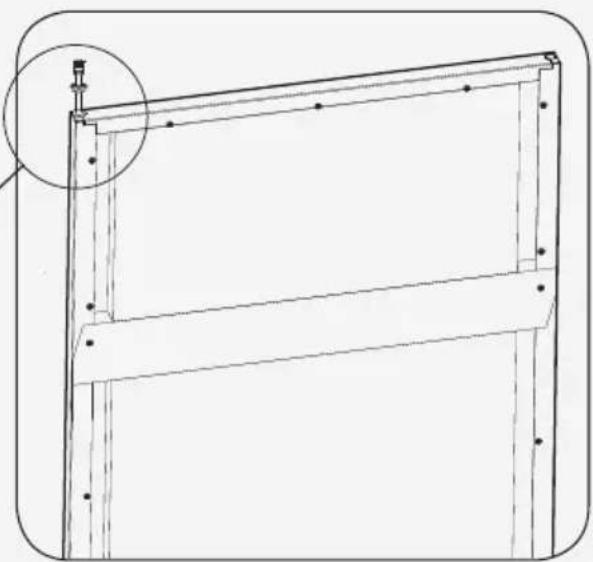

6 Aseta ovi varovaisesti lattialle sisäpuoli ylöspäin. Irrota kaikki ruuvit, jotka pitävät ylälevyn paikallaan. Ruuvit ovat magneettilistan alla. Poista telineet ja nosta levy irti yhdessä magneettilistan kanssa.

6

Ovi, josta on irrotettu sisälevy ja magneettilistat

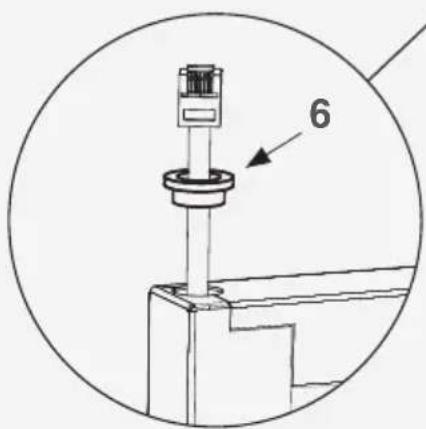

7 Vedä ovessa oleva muovinen ohjausholkki (6)m ulos ja leikkaa se rikki. Vedä tämän jälkeen kaapeli ulos ovessa olevasta reiästä.

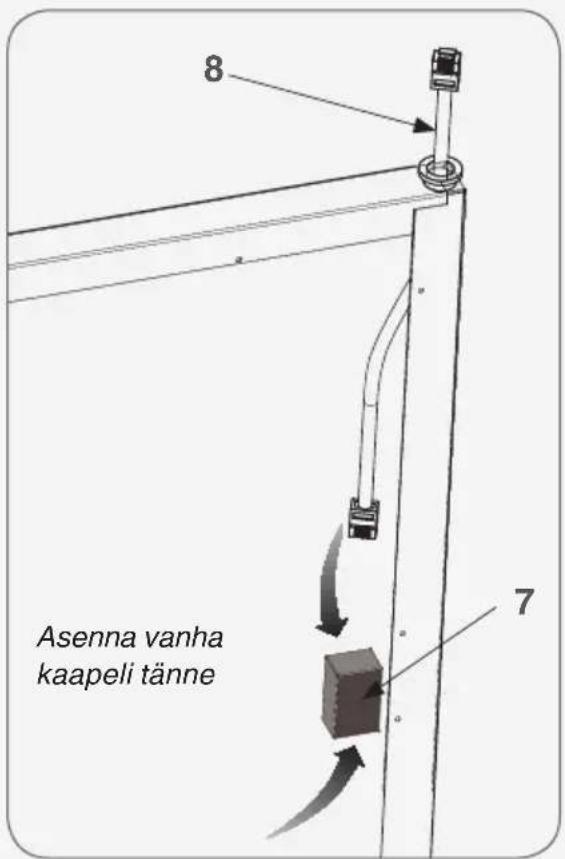

8 Kiinnitä jatkoliitin (7) kaksipuolisella teipillä ja asenna vanha kaapeli jatkoliittimeen. Katso kuva. Asenna uusi kaapeli (8) muovisine ohjausholkkeineen uudelle saranapuolelle ja asenna sen toinen pää jatkoliittimeen. Kaapelin vetämisen helpottamiseksi voi olla tarpeen irrottaa hieman ylempää vaahtomuovilevyä.
9 Asenna ovilevy ja telineet takaisin paikoilleen. Varmista, että asennat magneettilistan oikein.

Asenna vanha kaapeli tänne

ASENNUS

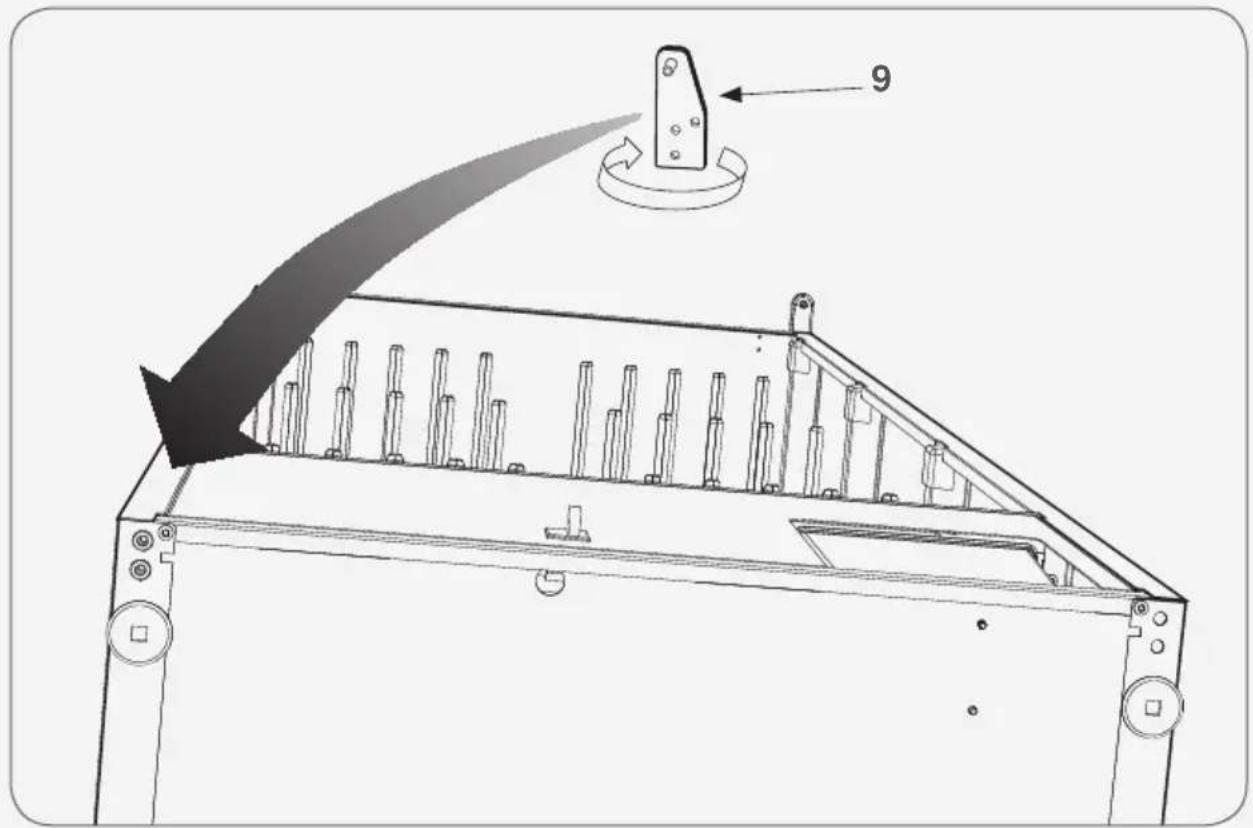

10 Siirrä alasarana (9) toiselle puolelle. Sarana on käännettävä peilikuvaksi ja saranatappi kierrettävä ulos ja asennettava saranan toiselle puolelle. Varmista, että kiristät saranatapin kunnolla.
11 Aseta ovi kaapin päälle, ota uusi yläsarana aseta uusi kaapeli varovaisesti paikalleen. Asenna sarana ja suojakansi. Liitä kaapeli katossa olevaan jatkoliittimeen.
12 Nosta kaappi pystyasentoon ja asenna kansi takaisin paikalleen.
13 Aseta kaappi paikalleen ja kiinnitä seinään.
14 Odota vähintään yksi tunti ennen kuin otat kaapin jälleen käyttöön. Tämä on tehtävä, jotta kompressorin öljy ehtisi valumaan takaisin. Muussa tapauksessa kompressori voi vaurioitua.

Sijoittaminen/kiinnittäminen

Kuivauskaappi on tarkoitettu sijoitettavaksi sisätiloihin, kuivaan paikkaan.

Kuivauskaappia ei saa sijoittaa ympäristöön, jossa puhdistukseen käytetään painepesuria.

ASENNON SÄÄTÖ

Kuivauskaapin on oltava vaakasuorassa niin, että se seisoo kaikilla neljällä jalallaan.

Säädä jalat ulkopuolelta.

Kaappi on kiinnitettävä seinään, jotta se ei kaatuisi.

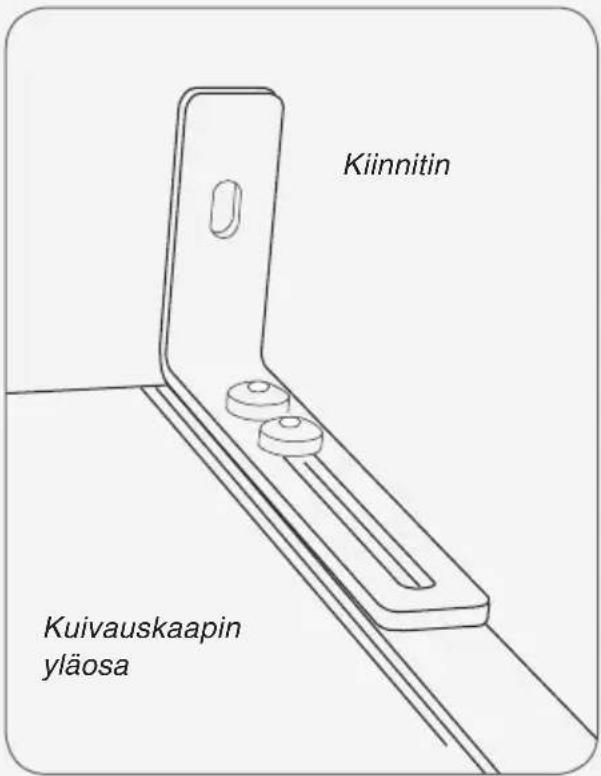

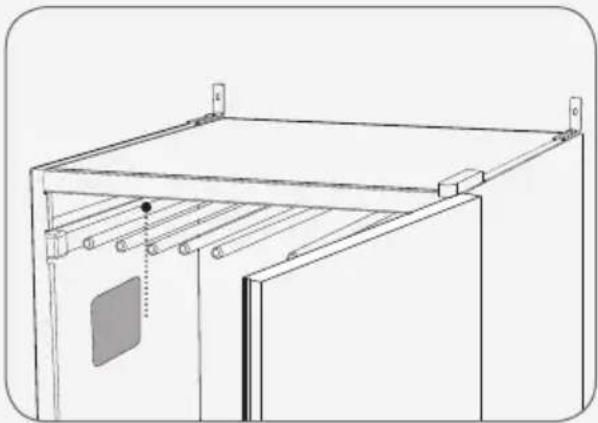

Asennussarja sisältää kaksi kulmakiinnitintä, jotka asennetaan kuivauskaapin yläosaan kuvan mukaisesti. Käytä toimitukseen sisältyviä ruuveja. Kiinnittimissä on kisko seinään mukauttamista varten.

Kiinnitä kaappi seinään. Kiinnitysruuvit, aluslaatat ja muovitulpat sisältyvät asennussarjaan.

Kiinnitin Kuivauskaapin yläosa

! VAROITUS!

Kuivauskaappia ei saa käyttää ilman että se on kiinnitetty seinään. On olemassa kaapin eteenpäin kaatumisen vaara.

ASENNUS

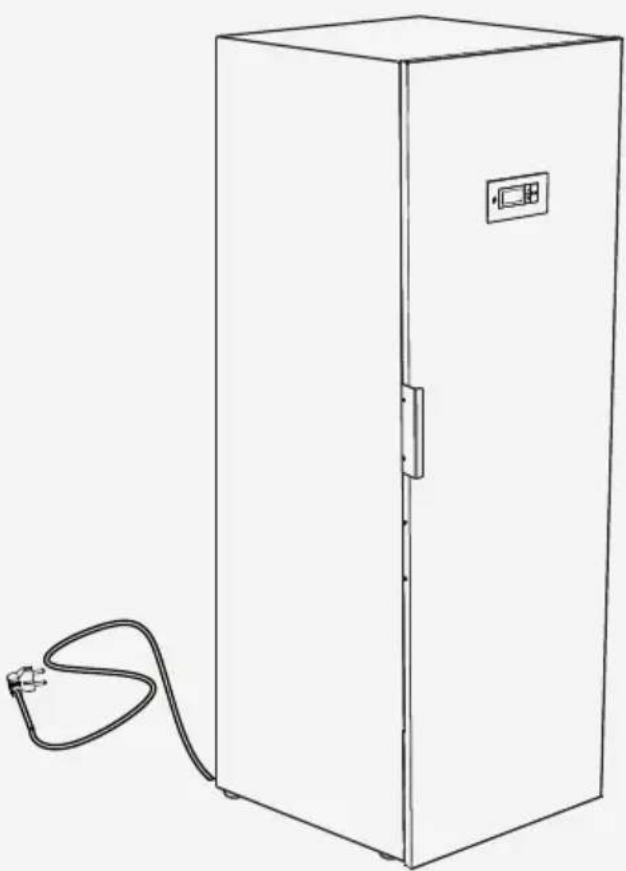

Sähköliitännät

Kuivauskaappi kytketään

1-vaiheiseen 230 V:n, 50 - 60 Hz:n

suojamaadoitettuun pistorasiaan.

Kuivauskaappi toimitetaan

kytkentävalmiina liitäntäjohdolla, jossa on maadoitettu pistotulppa.

Kuivauskaappi on kytkettävä

mukana toimitetulla liitäntäjohdolla maadoitettuun pistorasiaan, sitä ei saa kytkeä kiinteästi!

Pistorasian on oltava sellaisessa paikassa, että pistotulppa on helppo irrottaa tarvittaessa.

Tarkasta, että kytkentävirta vastaa tyyppikilven tietoja ja että pääjohto on maadoitettu oikein voimassa olevan standardin mukaisesti.

Suosittelemme varustamaan pääjohdon vikavirtasuojalla.

Kytkennän tulee muodostaa oma varokepiiri.

Valmistaja ei vastaa vahingoista, jos sähköliitäntää ei ole tehty tässä käyttöohjeessa määrätyllä tavalla.

Lue tämä käyttöohje ennen kuivauskaapin käyttöönottamista.

VAROITUS!

Lue sivulla 5 oleva turvaohjeet ennen kaapin käyttöä.

1 Tarkasta, että kaappi on kiinnitetty tukevasti seinään. Katso sivu 19.
2 Tarkasta, että kaikki pakkausmateriaali on poistettu.
3 Pyyhi kuivauskaapin sisä- ja ulkopuoli vedellä, johon on sekoitettu mietoa pesuainetta. Kuivaa huolellisesti. Katso jäljempänä käyttöoppaassa oleva luku 'Hoito'.

KÄYTTÖ

Kaapissa on kolme kuivausvarsiosaa. Jokaisessa osassa on joukko tankoja, joille pyykki ripustetaan.

Ripusta kuivattavat pyykit sen mukaan, kuinka paljon tilaa ne tarvitsevat - ei niiden painon mukaan.
Nosta kaksi alinta varsiriviä ylös, kun kuivattavana on pitkiä tekstiilejä
Ripusta käsineet, myssyt, kaulaliinat ja vastaavat oven sisäpuolen kuivaustelineisiin.
Vedä ylimmät kuivausvarret esiin pyykin ripustamisen helpottamiseksi. Työnnä ne takaisin, jos niitä ei tarvita.
- Älä täytä kuivauskaappia liikaa. Vaatteet jäävät ryppyiseksi ja kuivuvat epätasaisesti. Jätä sen sijaan vaatteiden väliin tilaa, jos mahdollista.
Jos on olemassa vaara, että tietyt tekstiilit päästävät väriä, niiden ympärille on jätettävä vapaata tilaa.
- Älä aseta kenkiä tai vastaavia kenkätelineeseen sillä tavoin, että ne estävät ilmanvirtauksen.
Vältä kuivaamasta raskaita vaatekappaleita kevyempien kanssa, koska niiden kuivausajat poikkeavat liikaa toisistaan.
■ Huomaa, että neuleita ei saa kuivata ripustamalla. Ne venyvät, koska ovat painavia märkinä.
Vältä ripustamasta vettä tippuvia tai valuvia pyykkejä kuivauskaappiin, koska sitä ei ole tarkoitettu suurten vesimäärien kokoamiseen. Seurauksena ovat myös tavallista pidemmät kuivausajat.

KÄYTTÖ

Käyttövinkkejä

Noudata aina pyykin pesuohjeita, jos niissä on sellaiset.
Käytettäessä huuhteluaineita tai esim. sähköisyyttä poistavia viimeistelyaineita on noudatettava aineiden valmistajan ohjeita.
Poista kuivunut pyykki kaapista. Se lyhentää jäljellä olevan pyykin kuivumisaikaa.

VAROITUS!

Älä kuivaa kuivauskaapissa vaatteita tai muita tekstiileitä, joita on käsitelty bensiinillä tai muulla haihtuvalla, helposti syttyvällä aineella. Seurauksena voi olla räjähdysvaarallisten kaasujen syntyminen.

HUOM!

Kun kaappi on kylmä, voi käydä niin, että oven tiivistelista ei sulkeudu kokonaan. Tämä ongelma kuitenkin korjautuu, kun kaappi käynnistetään ja tiivistelista laajenee.

HUOM!

Jos tiivistelista ei ole täysin tiivis tai jos ovella on taipumus aueta, tämä voi johtua siitä, että puhdistussuodatinta ei ole asennettu oikein.

Varmista, että painat puhdistussuodattimen ja suodatinpidikkeen kunnolla paikalleen, niin että ilmavuotoa ei pääsy syntymään.

Kuivausohjelmat

Kuivauskaappi on varustettu kahdella automaattiohjelmalla:

NORMAALIKUIVA
ERITTÄIN KUIVA

OHJELMA LOPETTAA KUIVAUKSEN AUTOMAATTISESTI, KUN PYYKKI ON KUIVAA.

Kuivausohjelman valinta

■ NORMAALIKUIVA – käytetään paksuudeltaan normaalien pyykkien kuivaukseen.
- ERITTÄIN KUIVA – käytetään paksumpien pyykkien kuivaukseen, syväkuivaukseen.

Kuivausohjelman käynnistys

■ VIIMEKSI KÄYTETTY KUIVAUSOHJELMA

Paina pääkatkaisin asentoon "PÄÄLLE" - näyttöön syttyy valo merkiksi tästä ja näkyviin tulee viimeiseksi käytetty ohjelma.

Jos haluat käyttää sitä, paina START/STOP.

Tai valitse toinen kuivausohjelma painikkeilla NUOLI YLÖS tai NUOLI ALAS.

Käynnistä tämän jälkeen kuivausohjelma START/STOP-painikkeella.

OVI AUKI

Jos kuivauskaapin ovi on auki, kun käynnistät kuivausohjelman ja painat START/STOP-painiketta, näyttöön ilmestyy ilmoitus "SULJE OVI".

Sulje ovi ja valittu kuivausohjelma käynnistyy.

KÄYNNISSÄ

Näytön vasemmalla puolella oleva liikkuva symboli (pino) ilmaisee, että kuivausprosessi on käynnissä.

■ KONDENSSIVESISÄILIÖ

Jos kondenssivesisäiliö täyttyy, kuivaus keskeytyy välittömästi ja näyttöön tulee ilmoitus "TARKASTA VESISÄILIÖ".

Tyhjennä vesisäiliö ja käynnistä kuivaus jälleen.

JÄÄHDYTYS

Jäähdytysvaiheen aikana näytöllä näkyy teksti "VILEÄ" sekä jäljellä olevan ajan, 5 min, alaslaskenta.

■ OHJELMA LOPPU

Kun jäähdytysvaihe on päättynyt, kuivaus on valmis ja näytöllä näkyy teksti "LÖPPU" (vilkkuva).

Jos nyt painetaan START/STOP-painiketta tai ovi avataan, ajankohtainen ohjelma päättyy ja näytöllä näytetään viimeiseksi käytetty ohjelma.

HUOM!

Odotustilassa näyttö sammuu 15 minuutin kuluttua ja syttyy jälleen palamaan, kun jotain ohjauspaneelin painikkeista painetaan tai ovi avataan.

HUOM!

Tyhjennä kondenssivesisäiliö jokaisen kuivausprosessin jälkeen.

Kuivausohjelman lopettaminen

Paina START/STOP käynnissä olevan kuivausohjelman keskeyttämiseksi.

Oven avaaminen

Jos ovi avataan kuivauksen ollessa käynnissä, kuivausprosessi jatkuu vielä 5 minuutin ajan. Näytöllä näkyy "sulje ovi" sekä 5 minuutin ohjelmataukoajan alaslaskenta.

Jos ovi suljetaan tämän 5 minuutin jakson aikana, kuivausprosessi jatkuu.

Jos ovi jätetään auki, kuivaus keskeytyy 5 minuutin kuluttua ja se on käynnistettävä uudelleen manuaalisesti.

Jos haluat keskeyttää kuivausprosessin välittömästi, ilman 5 minuutin taukoa, paina START/STOP.

KUIVAUSOHJELMIEN ASETUSTEN TEKO

Kuivauskaapin kaksi kuivausohjelmaa voidaan optimoida parhaiden mahdollisten tulosten saamiseksi.

Asetus tehdään kyseessä olevalle ohjelmalle ohjauspaneelista.

Tämä tulee tehdä ainoastaan seuraavissa tapauksissa:

Pyykistä ei tule riittävän kuivaa.
Pyykistä tulee liian kuivaa - pitkä kuivausaika.

Johdanto

Kuivauskaapissa on kaksi kuivausohjelmaa NORMAALIKUIVA ja ERITTÄIN KUIVA.

Ohjelmat päättyvät automaattisesti, kun pyykki on kuivaa.

Laite määrittää, onko pyykki kuivaa vertaamalla mitattua arvoa tehtaalla asennettuun arvoon.

Parametri P 2072 kuivausohjelmalle NORMAALIKUIVA ja parametri P 2071 kuivausohjelmalle ERITTÄIN KUIVA.

Kuivausprosessia optimoidaan näitä kahta parametria säätämällä.

Jos olet sitä mieltä, että pyykki ei ole riittävän kuivaa
kuivausohjelmassa NORMAALIKUIVA, laske parametriarvoa P 2072.
kuivausohjelmassa ERITTÄIN KUIVA, nosta parametriarvoa P 2071.

Jos olet sitä mieltä, että pyykistä tulee liian kuivaa, kuivausaika on liian pitkä

kuivausohjelmassa NORMAALIKUIVA, nosta parametriarvoa P 2072.

kuivausohjelmassa ERITTÄIN KUIVA, laske parametriarvoa P 2071.

Kuivausprosessin optimointi on aina tehtävä vaiheittain. Aloita säätämällä kyseessä olevaa parametria 1-2 yksikköä ylös- tai alaspäin, tarkasta tämän jälkeen tulokset seuraavan kuivauksen jälkeen ja tee tarvittaessa uusi säätö.

KUIVAUSOHJELMIEN ASETUSTEN TEKO

Toimenpiteet

Pääset käsiksi kuivauskaapin parametriluetteloon ohjauspaneelin kautta. Parametriluettelo näytetään seuraavalla tavalla: näytön ylärivillä näytetään kyseessä oleva parametri, esim. P 2071, alarivillä parametrin asetettu arvo.

1 Varmista, että kuivauskaapin pääkatkaisin PÄÄLLE/POIS on poissa päältä. Näyttö on sammutettuna.
2 Pidä painikkeita NUOLI YLÖS ja ALAS painettuina ja paina pääkatkaisin PÄÄLLE/POIS asentoon "PÄÄLLE". Näyttöön syttyy valo ja siinä näytetään parametri "P IÖS" sekä P 105:n tehdasasenteinen arvo. Parametrin rivi vilkkuu näytöllä.
3 Siirry haluttuun parametriin painamalla painiketta NUOLI YLÖS tai ALAS useamman kerran. Jos siirryt liian pitkälle, sinun tarvitsee vain jatkaa, kunnes näytöllä näkyy oikea parametri.
4 Kun näytöllä näkyy oikea parametri, esim. "P2072", paina START/STOP vahvistaaksesi valinnan. Nyt parametrin asetetun arvon sisältävä rivi alkaa vilkkua.
5 Nosta tai laske parametriarvoa painikkeilla NUOLI YLÖS tai ALAS.
6 Paina START/STOP asetetun arvon tallentamiseksi.
7 Käyttöarvojen palauttamiseksi paina NUOLI ALAS ja START/STOP.

Tehdasasetusten palauttaminen

1 Siirry parametrien näyttämistilaan yllä kuvattujen kohtien 1-2 mukaisesti.

2 Pidä painikkeita NUOLI YLÖS ja NUOLI ALAS painettuina ja paina START/STOP. Tehdasasetukset tallennetaan ja näyttöön ilmestyy viimeiseksi käytetty ohjelma.

HOITO

Puhdistus

HUOM!

Painepesuria ei saa käyttää!

HUOM!

Lapset eivät saa puhdistaa kuivauskaappia tai tehdä sille kunnossapitotöitä ilman opastusta.

Kaapin seinät puhdistetaan mietoon saippualiuokseen kostutetulla liinalla.

Kenkäteline on poistettava ja sen alla oleva puhdistussuodatin puhdistettava ennen jokaista kuivausta. Katso kuva.

Kuivaussuodatin harjataan puhtaaksi toimitukseen sisältyvällä harjalla.

Vaihdettavat osat

Jos virtajohto on jostain syystä vaurioitunut, se on vaihdettava. Kaapin jälleenmyyjältä on saatavana alkuperäisiä varaosia.

HUOM!

Vaihdettavan johdon saa asentaa vain valmistaja, sen huoltoedustaja tai valtuutettu sähköasentaja!

Kenkäteline Puhdistussuodatin

HOITO

Huolto

Ennen kuin otat yhteyttä huoltoon, varmista että kuivauskaapin malli, tuotenumero ja sarjanumero ovat tiedossasi.

Ne on merkitty kaapin sisäpuolella olevaan tyyppikilpeen.

Tyyppikilpi (sisäpuoli)

ASKO DC 7794HP Kuivauskaapin malli Tuotenumero Sarjanumero (12 numeroa)

VIANETSINTÄ

Ongelma Toimenpide
Kuivauskaappi ei toimi	1. Tarkasta, että virtajohto on kytkettynä pistorasiaan.2. Tarkasta, että mikään sulake ei ole palanut.3. Oletko painanut käynnistyspainiketta?4. Onko ovi suljettu?5. Onko vesisäiliö paikallaan ja tyhjennetty?
Näytöllä näkyyTRRKRASTRA VESISÄILIÖKatso kuvat	1. Tyhjennä vesisäiliö2. Tarkasta, että kansi on asennettu sillä tavoin, että uimurivarsi työntyy ulos aukosta ja että varsi voi liikkua vapaasti.3. Tarkasta, että säiliö on käännetty niin, että uimurivarsi on sisäänpäin laatikossa.4. Jos mikään edellä mainituista ei auta, viallisen pumpun turvakatkaisin saattaa olla aktivoitunut. Jatka siinä tapauksessa alla olevien ohjeiden mukaisesti.SUORITETTAVA HUOLTOTEKNIKON TOIMESTA5. Katkaise virta.6. Poista kenkäteline kaapista.7. Poista nukkasuodatin.8. Tarkasta, onko laatikossa vettä. Jos näin on, jatka seuraavien ohjeiden mukaisesti.9. Tarkasta, ettei viemäriletku ole puristuksissa tai taittunut ja ettei letkua ole vedetty liian jyrkässä asennossa viemäriin, vaan että se muodostaa “vesilukon”.10. Irrota laatikon ritilä, joka on kiinnitetty 2 ruuvilla, torx 40.11. Irrota levy, joka pitää pumpun suojuksen paikallaan. Se on kiinnitetty yhdellä ruuvilla, torx 40.12. Poista pumpun päällä oleva vaahtomuovisuojus.13. Irrota levy, joka pitää mikrokatkaisimen ja kosteusanturin paikallaan, se on kiinnitetty yhdellä ruuvilla, torx 40, ja poista uimuri.14. Poista vesi sienellä tai rätillä.15. Asenna osat takaisin paikoilleen ja varmista, että mikrokatkaisimen ja uimurin väliin jää pieni välys, 1-3 mm.16. Asenna muut osat takaisin paikalleen.17. Kytke sähkö ja suorita koekuivaus, pumpun on alettava pumppaamaan heti.18. Jos ongelma ei ratkea tällä tavoin, koko yksikkö on vaihdettava.
Näytöllä näkyyCLOSE THE DOORKatso kuvat	SUORITETTAVA HUOLTOTEKNIKON TOIMESTA1. Tarkasta, että ovi sulkeutuu tiiviisti, siten että ovikatkaisija on aktivoitunut. (Sijoitettu aivan kaapin alaosaan peitelevyn päälle, lämpöpumppuyksikön eteen.)2. Kokeile tarvittaessa katkaisijan teippaamista paikalleen ja tarkasta, poistuuko varoitus näytöltä.3. Jos mikään edellä mainituista ei auta: Katkaise virta ja irrota etulevy (katso luvun 4 kuvaus Kosteudenpoistoyksikön irrottaminen).4. Tarkasta, että ovikatkaisijan kaapelit ovat eheät ja liitetty asianmukaisesti. Se on kiinni ovikatkaisijassa 2 kaapelikengällä ja laatikossa on yksi kontakti.5. Jos ongelma ei korjaannu, ovikatkaisija on todennäköisesti viallinen ja se on vaihdettava.6. Poista lukkolaatta ja irrota ovikatkaisija etulevystä.7. Asenna osat takaisin päinvastaisessa järjestyksessä.
Näytöllä näkyyhälytys/virhekoodi.	Normaalisti näin ei pitäisi käydä, mutta jos näytöllä näkyy hälytys/ virhekoodi, yritä ensin kuitata hälytys pitämällä START/STOP- painiketta painettuna 5 sekunnin ajan.Jos tämä ei auta, käytä apuna sivulla 22 olevaa virhekoodiluetteloa ja yritä paikantaa virhe. Yritä korjata ilmoitettu virhe. Jos virhettä ei saada korjattua, koko yksikkö (lämpöpumppulaatikko) on vaihdettava.
Kuivaus kestään kauan	1. Puhdista puhdistussuodatin (suositellaan tehtäväksi jokaisen kuivauksen jälkeen).2. Tarkasta, että vesisäiliö on tyhjä.3. Tarkasta, että valittuna on pyykkityypille sopiva kuivausohjelma.4. Tarkasta, ettei pyykki ole liian märkää (huonosti lingottua).5. Tarkasta, ettei kaappiin ole ripustettu liikaa pyykkiä.
Pyykistä ei tule kuivaa	1. Tarkasta, että valittuna on pyykkityypille sopiva kuivausohjelma.2. Tarkasta, ettei kaappiin ole ripustettu liikaa pyykkiä.3. Säädä parametrit 2072 ja 2071 parametrien säätöä käsittelevän luvun mukaisesti.

VIANETSINTÄ

Ongelma Toimenpide

Tiivistelista ei tiivistä kunnolla ovi falskaa

1. Tarkasta, että kaappi seisoo vaakasuorassa. Tarkasta vesivaa’alla, säädä tarvittaessa jaloilla.2. Tarkasta, että puhdistussuodatin ja sen pidike on asennettu asianmukaisesti. Pidike on painettava alla olevaa lämpöpumppuyksikköä vasten ja lukittava käännettävillä lukitsimilla, jotta se olisi tiivis.3. Tarkasta, ettei puhdistussuodattimen pidikkeen alle ole joutunut roskia, hiekkaa tai vastaavaa, koska se ei tällöin ole tiivis.

Vesisäiliön uimuri Tämä puoli eteenpäin

Vesisäiliö kansi poistettuna

VIANETSINTÄ

Laatikon ritilä sen jälkeen, kun kenkäteline ja nukkasuodatin on poistettu

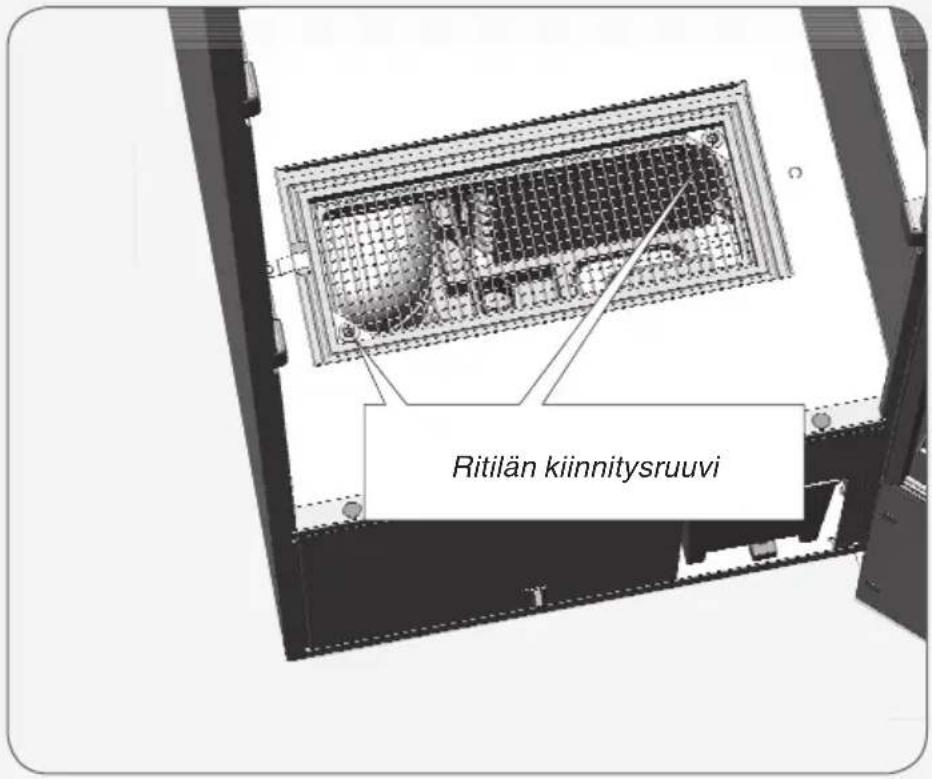

Ritilän kiinnitysruuvi

Vaahtomuovisuojus ja kiinnityslevy

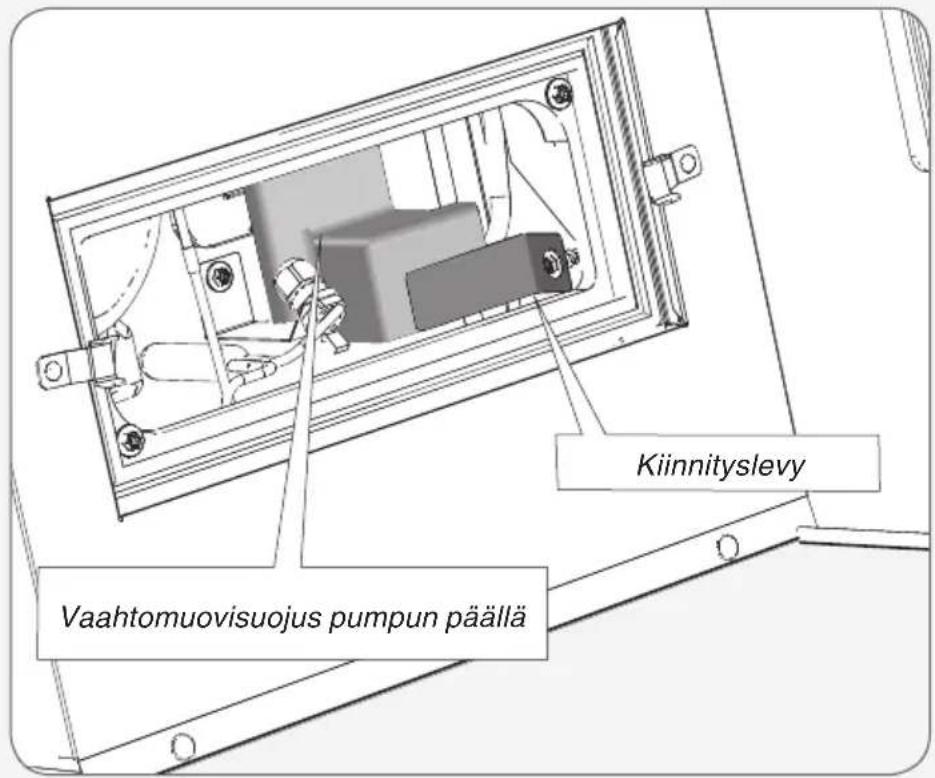

Kiinnityslevy Vaahtomuovisuojus pumpun päällä

VIANETSINTÄ

Tässä vaahtomuovisuojus ja kiinnityslevy on poistettu

Mikrokatkaisimen ja kosteusanturin kiinnitin Uimuri

Etulevy ja ovikatkaisin

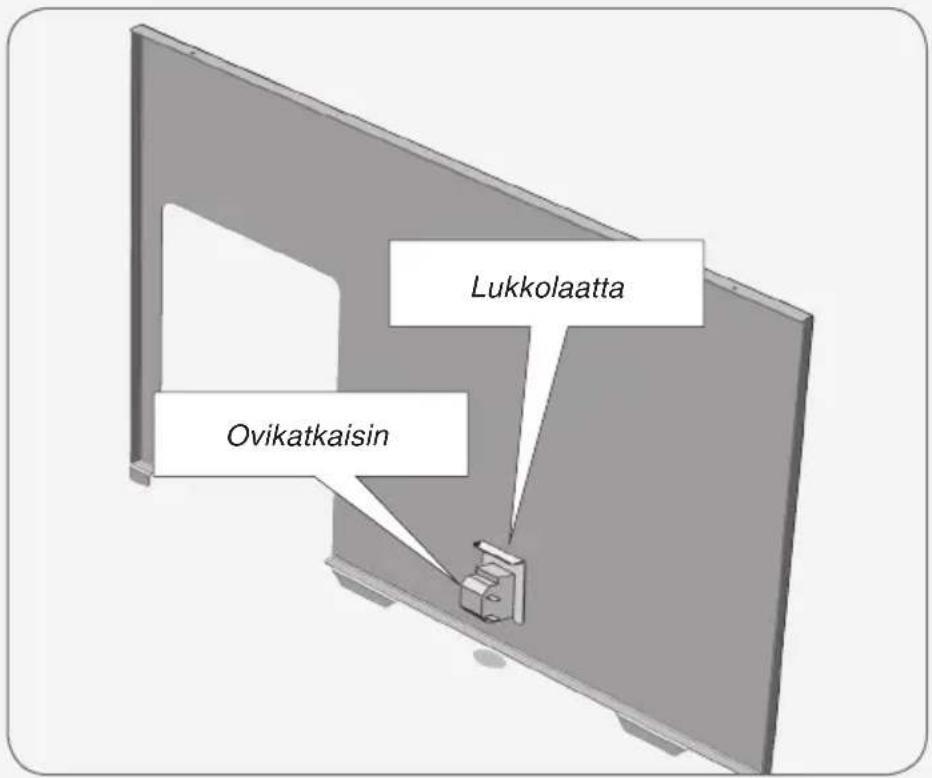

Lukkolaatta Ovikatkaisin

VIRHEKOODILUETTELO

Sisältää tuotteen tärkeimmät virhekoodit.

Nro Nimi Kuvaus
VIRHE 03	Kosteusanturin virhe	Anturi on mittausarvonsa yläpuolella
VIRHE 04	Prosessin maks.aika Kuivausprosessin maksimiaika on ylittynyt (esiasetettua arvoa 180 min voidaan muuttaa parametrilla P 2073).
VIRHE 06	Tarkasta vesipumppu	Laatikon vesitaso on liian korkea, on vaikuttanut uimurin luona olevaan katkaisijaan.
VIRHE 12	Kommunikaation aikakatkaisu	Käyttöliittymän ja elektroniikan välinen kommunikaatio on keskeytynyt tilapäisesti.

Nollaa hälytys pitämällä START/STOP-painiketta painettuna 5 s ajan.

TEKNISET TIEDOT

Täyttömäärä: n 4,0 kg pyykkiä (puuvilla)

Kuivauskapasiteetti: 22 g/min

Sähköliitäntä: 1-vaiheinen, 220 - 240 V, 50 Hz, 10 A

Teho: 900 W

Pääpuhaltimen kapasiteetti: 945 m³/h (vapaa puhallus)

Alatuulettimen kapasiteetti: 160 m³/h (vapaa puhallus)

Ripustuspituus: 16 metriä

Mitat: Korkeus 1 930 mm

Leveys 595 mm

Syvyys 675 mm

Paino: 95 kg

Äänitaso: A-painotettu äänialtistustaso on alle 70 dB (A)

Jäähdytysaine: R 407C, 0,3 kg

Tiiviystesti:

28 bar

TEKNISET TIEDOT

ENERGIANKULUTUS LINGOTTUA PYYKKIÄ KUIVATTAESSA *

Ohjelma Energiankulutus kWh / kg pyykkiä	Kuivausaika	Maks. lämp.
NORMAALIKUIVA 0,3 90 min 55 °C
ERITTÄIN KUIVA 0,4	120 min	55 °C

* Arvot saattavat vaihdella seuraavista syistä:

linkousnopeus
- tilan lämpötila ja kosteus
- ilmankierto tilassa (tuloilma, poistoilma)

VALMISTUSSTANDARDIT

Katso kaapin tyyppikilpi.

Sähkökaavio

HUOLTOLIITE

Kosteudenpoistoyksikön irrottaminen

Kosteudenpoistoyksikkö koostuu kaapin alaosaan sijoitetusta suljetusta yksiköstä. Koko yksikkö on vedettävä ulos huollon yhteydessä.

Kostudeenpoistoyksikkö

TAKAA

1 Irrota kaappi seinästä ja käännä se niin, että pääset käsiksi sen takaosaan.
2 Ruuvaa ulos 3 ruuvia (1). Ruuvit ovat tyyppiä torx T40.

1 0

HUOLTOLIITE

Kun huolto on suoritettu, yksikkö asennetaan takaisin kuivauskaappiin päinvastaisessa järjestyksessä.

Kun kaappi on asetettu paikalleen, on erittäin tärkeää, että se kiinnitetään seinään.

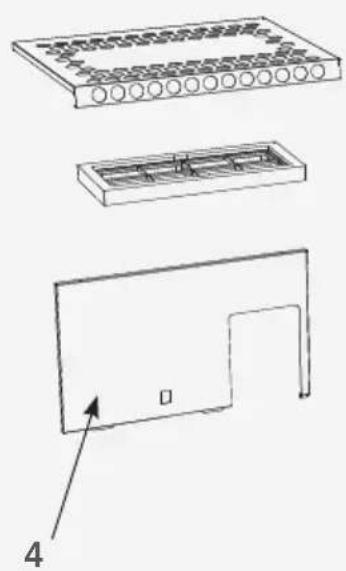

Ovikatkaisija (3) on asennettu etulevyyn (4).

Katso kuva sivulla 33.

3 Poista kenkäteline ja irrota suodatinpidike.

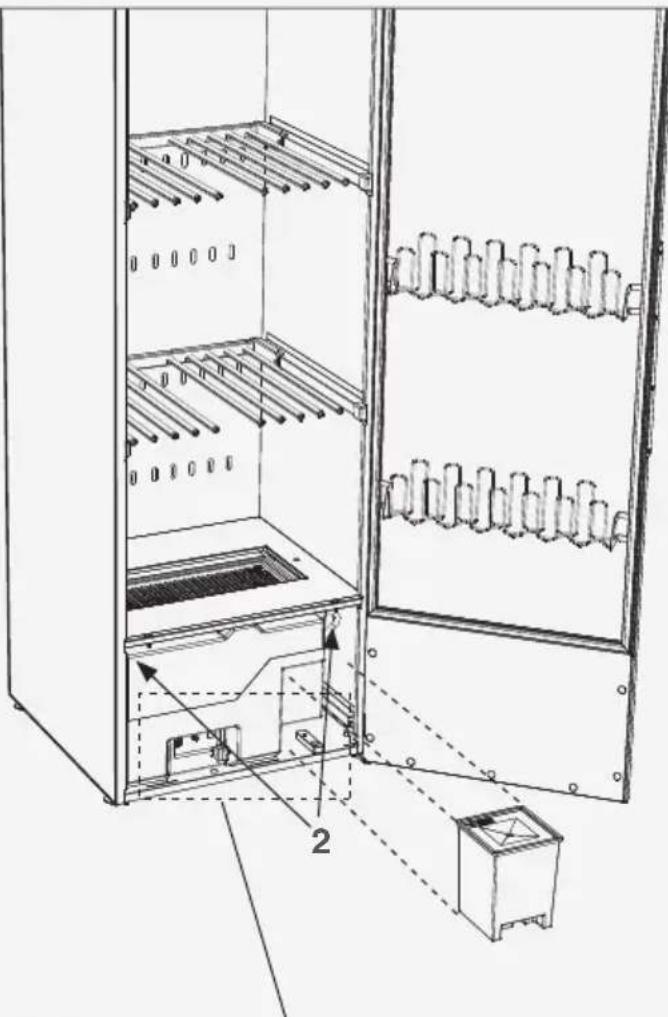

4 Poista peitetulpat ja irrota etulevy, joka on kiinnitetty 2 ruuvilla (2) (torx T20). Irrota ovikatkaisijan johto (3).
5 Irrota virtajohto ja kommunikaatiojohto.
6 Poista vesisäiliö.
7 Ruuvaa vesisäiliön ohjain (5) irti. Ohjain on kiinnitetty yhdellä ruuvilla.
8 Vedä kosteudenpoistoyksikkö ulos.

ASKO

Oikeus muutoksiin pidätetään.
