KÄYTTÖOHJE T754 ASKO

FI Oikeus muutokiin pidatetaa.

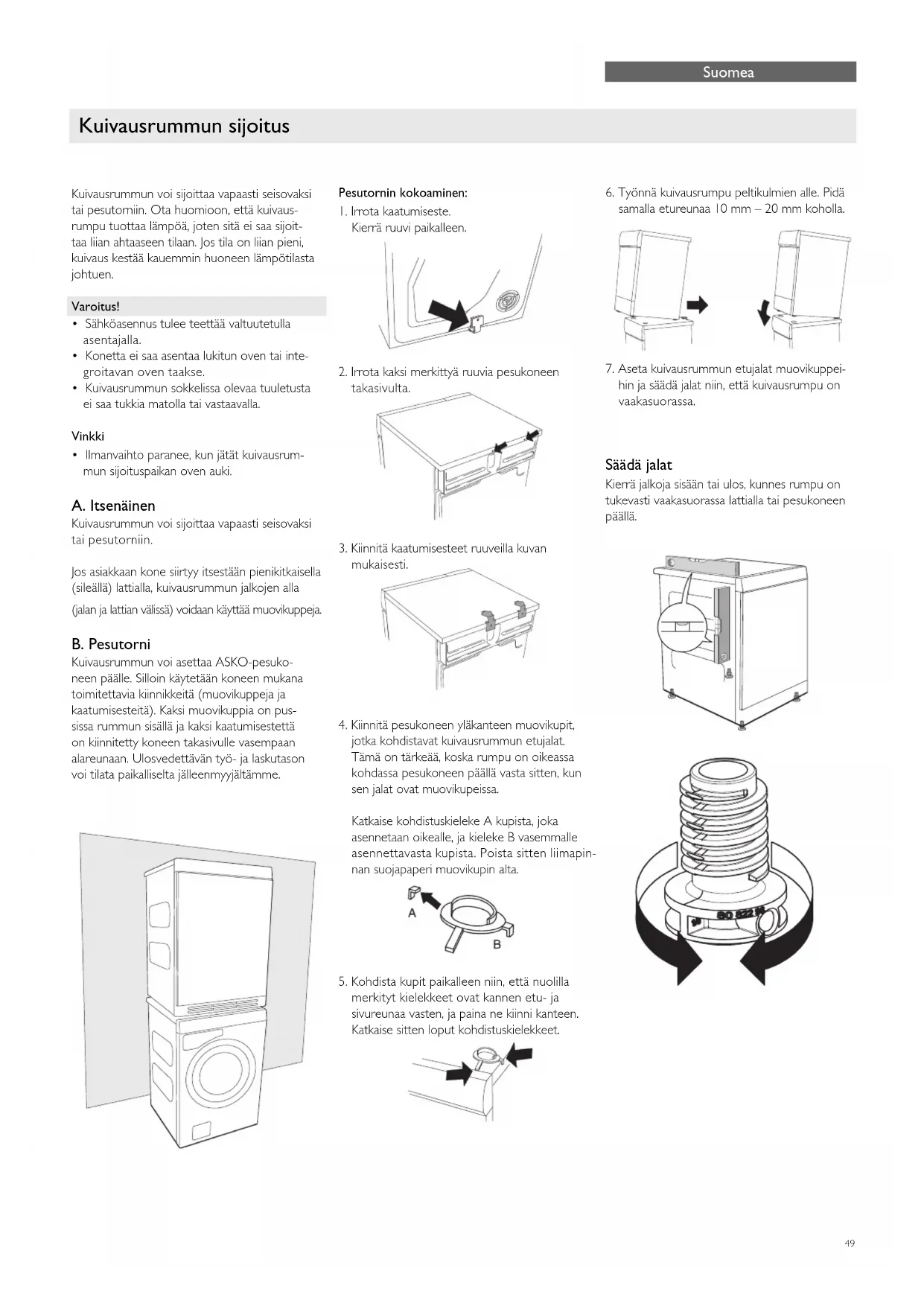

Kuivausrummun sijoitus

Kuivausrummun voi sjoittaa vapaasti seisovaksi tai pesutornin. Ota huomioon, etta kuivausrumpu tuottaa lampoa, joten sita ei saa sjoittaa lian ahtaaseen tilaan. Jos tila on lian pieni, kuivaus kesta kauemmin huoneen lampotilasta johtuen.

Varoitus!

• Sähköasennus tulee teettä valtuutetulla asentajalla.
• Konetta ei saa asentaa lukitun oven tai integroitavan oven taakse.
  Kuivausrummun sukkelissa olevaa tuuletusta ei saa tukkia matolla tai vastaavalla.

Vinkki

• Ilmanvaiahto paranee, kun jat at kuivausrummun sijoituspaikan oven auki.

A. Itsenäinen

Kuivausrummun voi sijoittaa vapaasti seisovaksi tai pesutorniin.

Jos asiakkaan kone siirty itsestaan pienikitkaisella (silea) lattialla, kuivausrummun jalkojen alla (jalan ja lattian valissä) voidaan kayttä muovikuppeja.

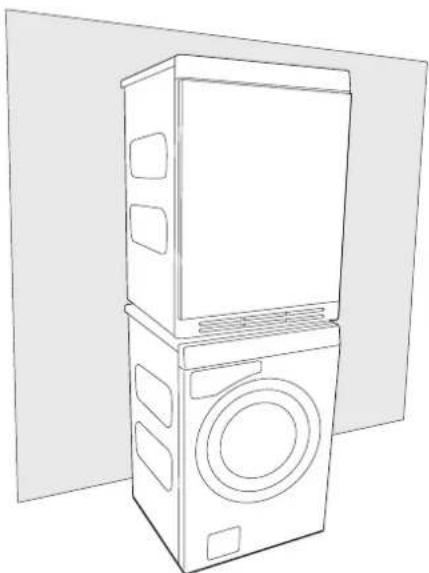

B. Pesutorni

Kuivausrummun voi asettaa ASKO-pesukoneen paalle. Silsoin kaytetaan koneen mukana toimitetavia kiinnikkeita (muovikuppeja ja kaatumisestita). Kaksui muovikuppia on pussisa rummun sisallä ja kaksii kaatumisestetta on kiinnitetty koneen takasivulle vasempaan alareunaan. Ulosvedettavän työ- ja laskutason voi tilata paikallselta jalleenmyjaltamme.

Pesutornin kokoaminen:

I. Irota kaatumiseste, Kierra ruvi paikalleen.

1. Irrota kaksi merkitty ruvia pesukoneen takasivulta.

1. Kiinnitä kaatumisesteet ruuveilla kuvan mukaisesti.

1. Kiinnitta pesukoneen yläkanteen muovikupit, jotka kohdistavat kuivausrummun etujalat. Täm on tärkeä, koska rumpu on oikeassaa kohdassa pesukoneen paallā vasta sitten, kun sen jalat ovat muovikupeissa.

Katkaise kohdistuskieleke A kopista, joka asennetaan oikealle, ja kieleke B vasemmalle asennettavasta kopista. Poista sitten liimapinnan suojapaperi muovikupin alta.

1. Kohdista kupit paikalleen niin, etta nuolilla merkityt kielekkeet ovat kannen etu- ja sivureunaa vaster, ja paina ne kinni kanteen. Katkaise sitten Ioput kohdistuskielekkeet.

1. Työnnä kuivausrumpu peltikulmien alle. Pida samalla etureunaa 10 mm - 20 mm koholla.

1. Aseta kuivausrummun etujalat muovikuppeihin ja saaddajalat niin,ettakuivausrumpu on vaakasuorassa.

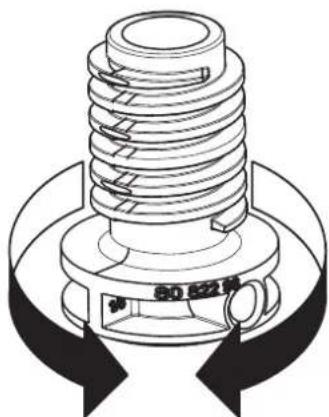

Sādā jalat

Kierra jalkoja sisään tai ulos, kunnes rumpu on tukevasti vaakasuarassa lattialla tai pesukoneen paällä.

Ilmanpoisto

Kuivausrummun poistoilma on johdettava mukana toimitetulla poistoilmaletkulla poistoilmakanavaan tai seinan poistoaukkoon.

Liittäminen kuivausrumpuun

Kuivausrummussa on kolme poistoilmalitantaa: takana, oikealla ja vasemmalla sivulla. Yksi liitanta on toimitettaessa auki. Kaksi muuta on suljetu kannella. Kuivausrummun mukana toimitetaan yhde (1), muovivanne (2) ja poistoilmaletku (3).

Ilmanpoiston asennus:

I. Pujota ilmanpoistoletku yhteen paallee ja kiinnità muovivanteella.
2. Poista muovikansi, jos haluat kiinnittä ilmanpoistoletkun muuhun kuin valmiksi avoimeen litantantaan.
3. Työnnä yhde letkuineen litantään.
4. Sulje avoin liitantkannella.

Liittäminen poistoilmakanavaan

llmanpoistoletku on vedettä lyhyintä reittä ja mahdollisimman suorana kuivausrummustal
ilmanpoistokanavaan. Lyhennä ilmanpoisto
letkua, jos se on liian pitkä. Letkua voi tarvit
taessa jatkaa enintään 8 m pituseksi (sisah
alkaisija 102 mm). Jos tarvitaan tata pidempi
letku, sisahalkaisijan on oltava suurempi, jotta
kuivausrummun puhallusteho sailyy. Tarvittavien mutkien on oltava mahdollisimman lovia. 90^ mutkia saa olla enintään nelja. Jos niitta
on enemmän, kuivausrummun puhallusteho pieneene.

Varoitus!

Kuivausrummusta poistuvaa ilmaa ei saa johtaa kanaviin, joita kaytetaaan kaasa tai muita poltoaineita polittavien laitteiden savuhormeina.

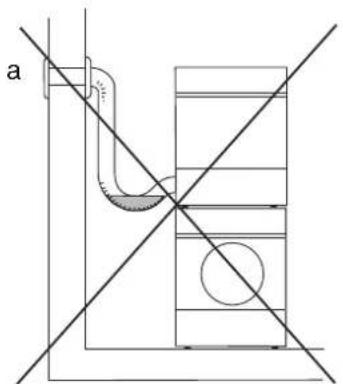

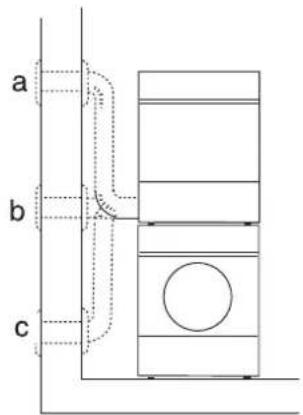

Asennus lampimassilmastossa

Kun kuivausrumpu on asennettu pioneen
tilaan kosteassaa ja lampimassa ilmastossa, jossa
lampotila saattaa ylltt25°C, kondensoitua
vesi voi keräntya ilmanpoistoletkun mutkaan
ja esta ilman virtauksen. Seurauksena on
huono kuivaustulos. Tämän valttamiseksi letkua
ei saa vettaa kuivausrummusta ylospain (a) vaan
vaakasuoraan (b) tai alaspain (c).

Lisavarusteet

Jos poistoilma puhalletaan ulos seinaan aukon kautta, kylman ilman virtaamisen sisaan voi estaa asentamalla tuuletusritilan. Sen voi asentaaa joko ulko- tai sisapuolelle.

Jos huoneessa on vain yksi poistoilmakanava, liitokseen on asennettava nk. vedonpoistaja.

Lisavarusteita voit ostaa jalleenmyjaltasi.

Käynistysohje

Kännistyohje

Kun olet kytkenyt koneesi ja kaynnistat sen ensimmäisen kerran, naytössa pyydetaa sinua valitsemaan kieli.

1. Valitse haluamasi kieli kiertamalla ohjelmanvalitsinta.
2. Tallenna valinta ja palaa ohjelmavalikkkoon painamalla Start.

Kännistyohje

Kun kone kytketaan ensimmäisen kerman sahköverkoon, on valittava koneen valikoiden kieli ja asetettava kello aikaan. Jos virta katkeaa, ennen kuin valinta on tehty, on aloitettava uudelleen alusta.

Huom!

Kaikki valinnat on tehtävä.

Valitse kieli

Jos haluat kayttä valmiksi asctettua kielta, vahvista painamalla kaynnistyspainiketta tai valitse painamalla ylos-tai alas-nuolipainiketta: AU English, US English,svenska,dansk,norsk, suomea, Fransca, Deutsch, Italiano, espanol, Pycckn, nederlands. Vahvista painamalla kaynnistys-painiketta.

Aseta kelloon 12h aika, 24h aika tai jäljellä olevan ajan naytto

Kello nakyy keskellä naytöa. Valitse 12 h aika, 24 h aika tai ohjelman jäljellä olevan ajan nayttopainamalla ylos- tai alas-nuolipainiketta.

Vahvista painamalla kaynnistys-painiketta. Kun olet valinnut 12h tai 24h, paaset automaattisesti kallonajan asetusvalikkoon.

Aseta kello aikaan

Paina ylos-nuolipainiketta, kunnes oikea tuntukcma nakyy naytossa.

Tallenna painamalla ohjelmanvalitsinta (suuri nuoli).

Paina ylos-nuolipainiketta, kunnes oikea minu-uttilukema nakyy naytossa.

Vahvista painamalla käynnistys-painiketta.

Sahköasennus

Sahkoliitannan pistoke on sijoitettava asennustilanulkopuolelle, jotta sihen paaee helposti kasicsi.
Koneen saa kytkea vain maadoitettuun pistorasiaan.
- Mahdollisen vikavirtasuojan on oltava typpiä A.

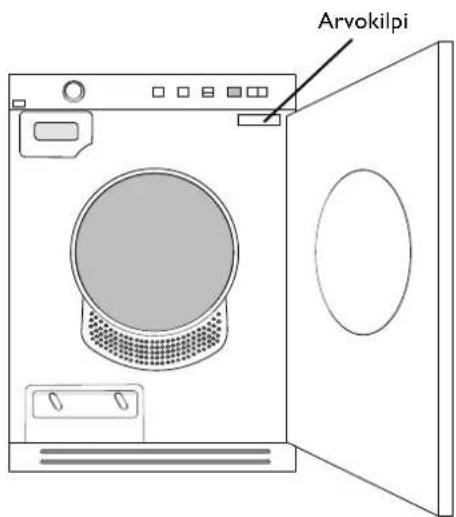

Kytkenta toimitettaessa

Sahkolitann tiedot loytyvat arvokilvesta. Niiden on vastattava sahkoverkon tietoja.

Kytkennan muuttaminen

Kytkenta on mahdollista muuttaa 10 ampeerista (lammitysteho 1950 W) 16 ampeiin (lammitysteho 3000 W) ja painvastoin. Muutos tulee teettä valtuutetulla sahköasentajalla. Seuraavassa selostetaan menettely kullekin maille.

LINE SERIES™-CLASSIC

I. Katkaise koneesta virta päävirtakytkimestä.
2. Paina Lampotila-painiketta ja sitten pää-virtakytkintä.
3. Jos ohjelmanvalitsimen ylempi oikea merkkivalo ja Lampotila-painikkeen 量 merkkivalopalavat, koneen kytkenta on 10 A ja 1950 W. Jos ohjelmanvalitsimen ylempi ja alempioikea merkkivalo ja Lampotila-painikkeen 量 merkkivalopalavat, koncen kytkenta on 16 A ja 3000 W. Lammitysthoa vaildetaan painamalla kerran Rypistymisenesto 2h -painiketta.
4. Tallenna asetus painamalla Stop.

I. Katkaise koneesta virta päävirtäkytkimestä.
2. Paina Rypistymisenesto-painiketta 2h jasitten paavirtakytkintä.
3. Jos ohjelmanvalitsimen ylempi oikea merkkivalo ja Rypistymisenesto-painikkeen 2h merkkivalo palavat, koneen kytkenta on 10 A ja 1950 W.Jos ohjelmanvalitsimen ylempi ja alempi oikea merkkivalo ja Rypistymisenesto-painikkeen 2h merkkivalo palavat, koneen kytkenta on 16 A ja 3000 W.Lammitystehoa vaildetaan painamalla kerran Express-painiketta
4. Tallenna assetus painamalla Stop.

LINE SERIES™-STYLE

Täysintegroitu kone

I. Katkaise koneesta virta pävirtakytkimestre.
2. Paina Stop-painiketta ja kytke koneeseen virta päävirtakytkimellä. Paina sitten Stop-painiketta 5 kertaa 10 sekunnin kuluessa.
3. Valitse "Vastus 2 Paillia" (3000 W/16 A) tai "Vastus 2 Poissa" (2000 W/10 A) painamalla ylos-tai alas-nuolipainiketta.
4. Tallenna valinta painamalla kerran Start.
Kone palaa ohjelmavalikkoon.

Vakiokone

I. Katkaise koneesta virta päävirtakytkimestä.
2. Paina Stop-painiketta ja kytke koneeseen virta pävirtakytkimellä. Paina sitten Stop-painiketta 5 kertaa 10 sekunnin kuluessa.
3. Valitse "Vastus 2 Paillia" (3000 W/16 A) tai "Vastus 2 Poissa" (2000 W/10 A) kiertamalla ohjelmanvalitsinta.
4. Tallenna valinta painamalla kerran Start.
Kone palaa ohjelmavalikkoon.

LINE SERIES™-LOGIC

I. Katkaise koneesta virta paavirtakytkimesta
2. Paina Lampotila-painiketta 8- ja sitten pää-virtakytkintä.
3. Valitse "Vastus 2 Paall" (3000 W/16 A) tai "Vastus 2 Poissa" (2000 W/10 A) kiertamalla ohjelmanvalitsinta.
4. Tallenna valinta painamalla kerran Start.
Kone palaa ohjelmavalikkoon.

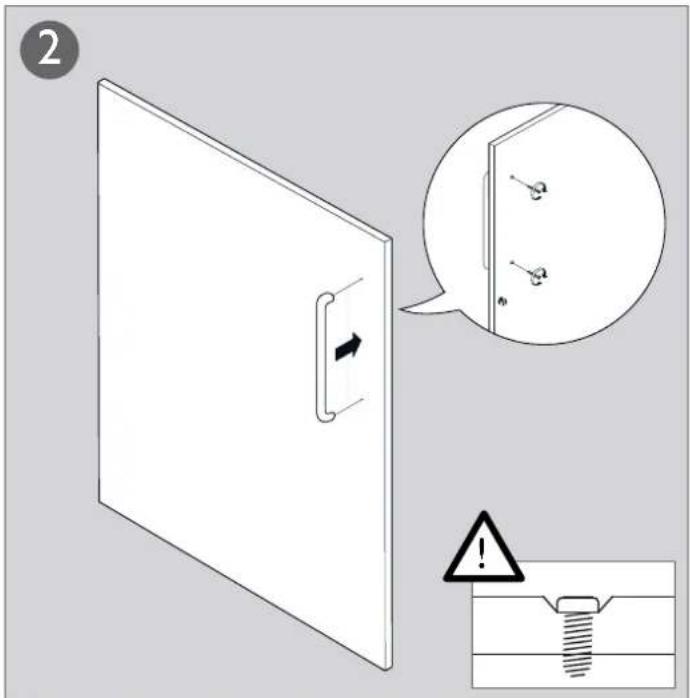

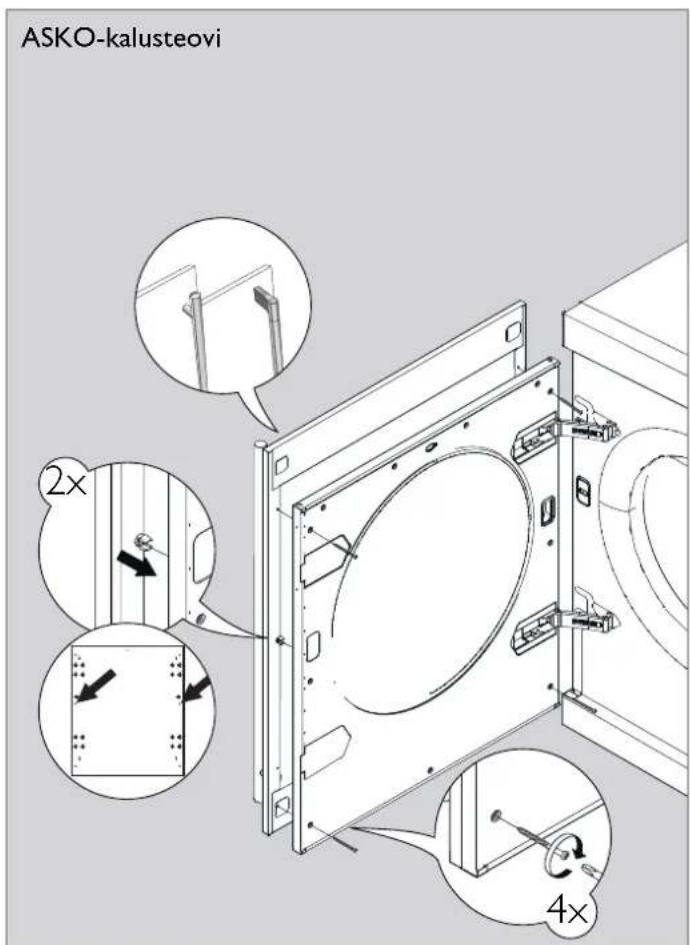

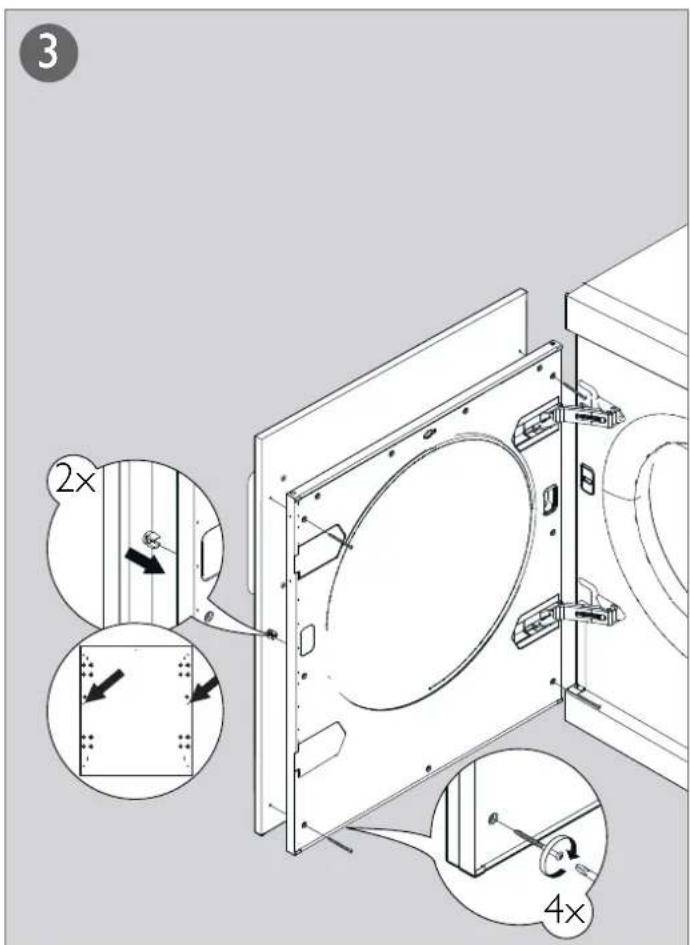

Kalusteoven asennus

Huom!

Kalusteoven asennus koskee vain kuvan mallia.
