BRUGSANVISNING T754 ASKO

1. Løsn væltesikringen.

Skru skruven tilbage.

2. Skru de to markerede skruer på vaskemaski-

3. Fastgør væltesikringen med skruerne som

4. På vaskemaskinens topdæksel fastgøres de

plastkopper, der skal fi ksere tørretumblerens forfødder. Dette er vigtigt, for det er først, når tumblerens fødder står i plastkopperne, at man ved, at tumbleren er korrekt placeret på vaskemaskinen. Fjern tap A på den kop, der monteres på højre side, og fjern tap B på den kop, der monteres på venstre side. Fjern derefter papiret fra den selvklæbende fl ade under plastkopperne.

5. Justér plastkopperne, så de ”tapper”, der er

vist med pile, ligger mod topdækslets forkant hhv. sidekant, og tryk dem fast på topdæks- let. Fjern derefter de resterende tapper

perne og justér, så tumbleren står vandret.

Tørretumbleren kan placeres fritstående el- ler som vaskesøjle. Husk, at tørretumbleren producerer varme, og at den derfor ikke må placeres i et alt for lille rum. Hvis rummet er meget lille, tager tørringen længere tid på grund af den begrænsede luftmængde. Advarsel!

• Eventuel el-installation skal udføres af en autoriseret fagmand.

• Maskinen må ikke installeres bag en låsbar dør, en skydedør eller en dør med hængsler på modsatte side af tørretumblerens.

• Ventilationen i tørretumblerens sokkel må ikke blokeres af et gulvtæppe eller lign. Tip!

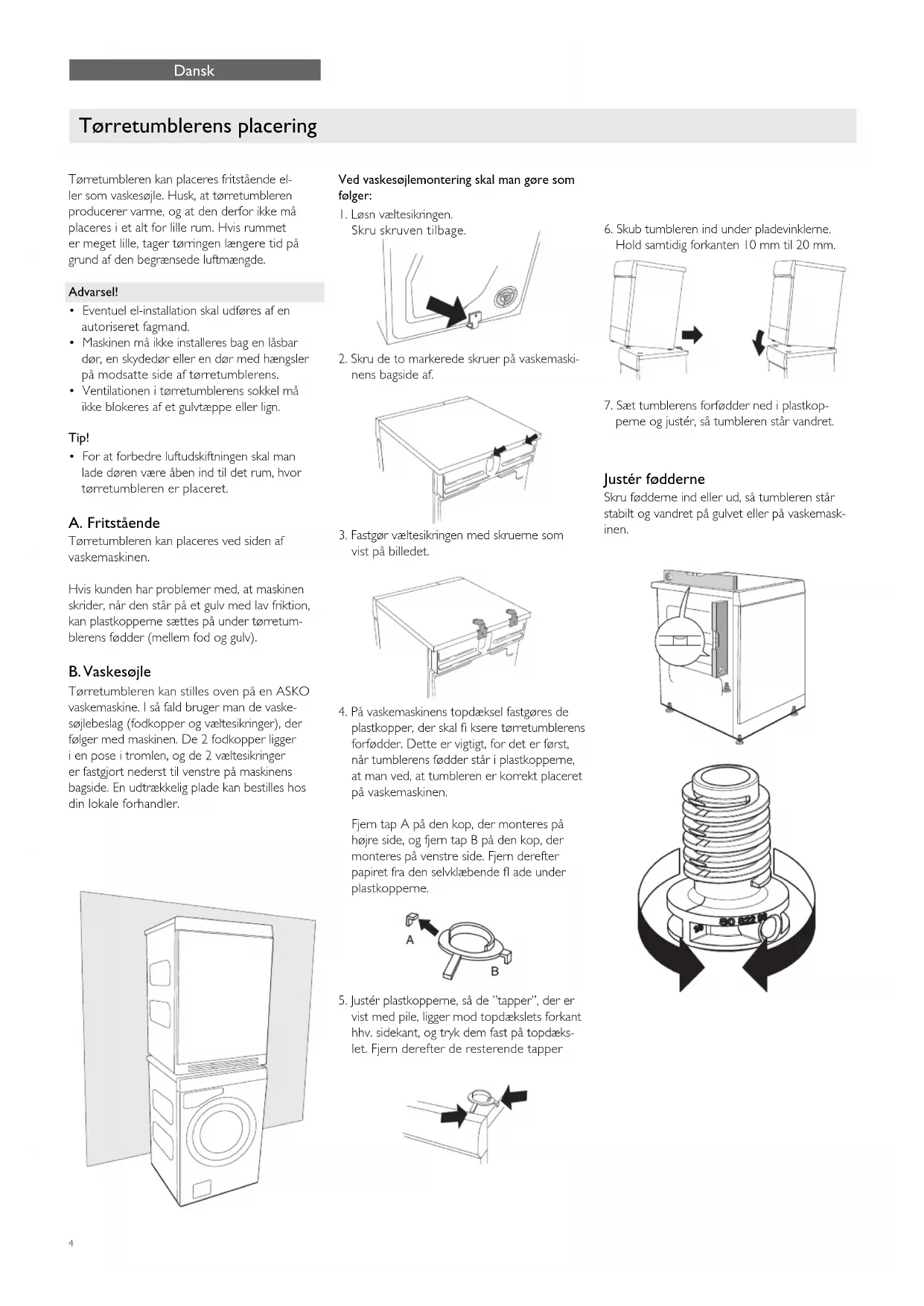

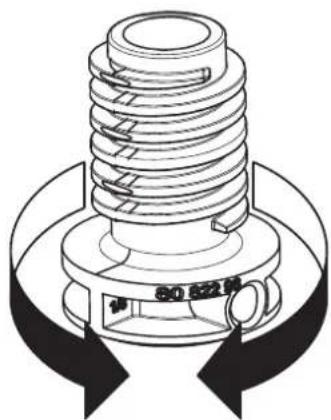

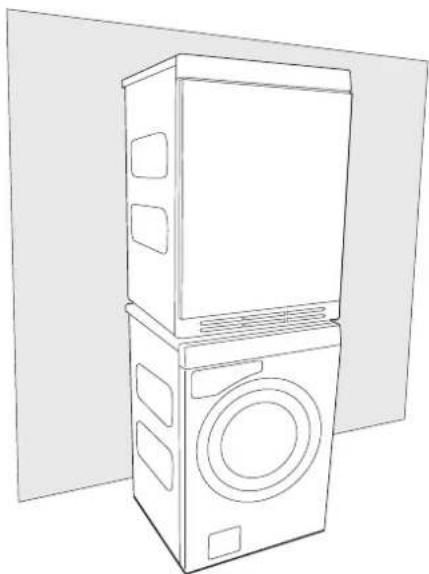

• For at forbedre luftudskiftningen skal man lade døren være åben ind til det rum, hvor tørretumbleren er placeret. A. Fritstående Tørretumbleren kan placeres ved siden af vaskemaskinen. Hvis kunden har problemer med, at maskinen skrider, når den står på et gulv med lav friktion, kan plastkopperne sættes på under tørretum- blerens fødder (mellem fod og gulv). B. Vaskesøjle Tørretumbleren kan stilles oven på en ASKO vaskemaskine. I så fald bruger man de vaske- søjlebeslag (fodkopper og væltesikringer), der følger med maskinen. De 2 fodkopper ligger i en pose i tromlen, og de 2 væltesikringer er fastgjort nederst til venstre på maskinens bagside. En udtrækkelig plade kan bestilles hos din lokale forhandler. Justér fødderne Skru fødderne ind eller ud, så tumbleren står stabilt og vandret på gulvet eller på vaskemask- inen.5 Tørretumblerens udblæsningsluft skal ledes til en evakueringskanal eller til en udledning- sanordning gennem væggen ved hjælp af den medfølgende udluftningsslange. Tilslutning til tørretumbleren Tørretumbleren har tre muligheder for luftevakuering: på bagsiden, på højre side og på venstre side. Ved leveringen er et hul åbent. De to andre er dækket med et dæksel. Tørretumbleren leveres med en studs (1), et plastbånd (2) og en udluftningsslange (3). Montér luftevakueringen som beskrevet nedenfor:

1. Sæt udluftningsslangen på studsen og fast-

gør den med plastbåndet.

2. Fjern plastdækslet, hvis du ønsker at mon-

tere udluftningen i et andet hul end det standardåbne hul.

3. Placér studsen med udluftningsslangen i

4. Sæt dækslet for det åbne hul.

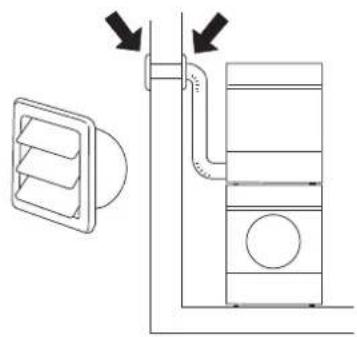

Tilbehør Hvis udluftningsslangen føres til en udled- ningsanordning i væggen, kan man forhindre indstrømning af kold luft ved at montere et ventilationsgitter. Ventilationsgitteret kan mon- teres enten udvendigt eller indvendigt. Hvis der kun er en evakueringskanal fra rum- met, skal der monteres en såkaldt trækkanal- tilslutning. Tilbehøret kan du købe hos din forhandler. Dansk

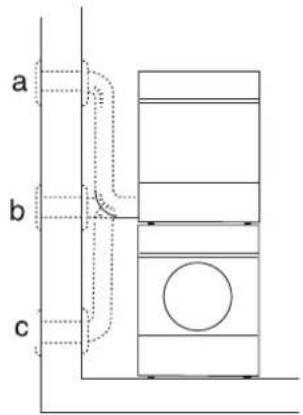

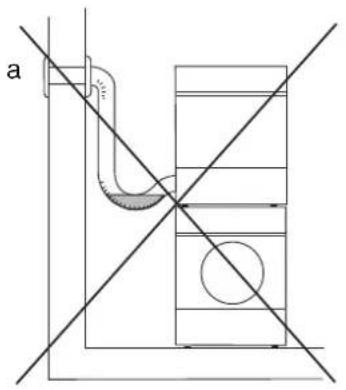

Luftevakuering Tilslutning til evakueringskanal Udluftningsslangen skal ledes den korteste vej og så lige som muligt fra tørretumbleren til evakueringskanalen. Klip eller skær ud- luftningsslangen til, hvis den er for lang. Udluftningsslangen kan ved behov forlænges til maks. 8 meter (indvendig diameter 102 mm). Ved behov for en længere slangekræves større indvendig diamenter for at bibeholde tørretumblerens ventilatorkapacitet. Eventuelle bøjninger skal være så bløde som muligt. Hvis det er nødvendigt at anvende bøjninger på 90°, må der højst være fi re af disse. Flere bøjninger reducerer tørretumblerens ventilatorkapacitet. Advarsel! Luften fra tørretumbleren må ikke føres gen- nem kanaler, der bruges til udstyr til forbræn- ding af gas eller andre brændstoffer. Installation i varmt klima Ved installation i små rum med høj luft- fugtighed, hvor temperaturen kan komme over 25°C, er der risiko for, at der samles kondensvand i det lavtliggende punkt til gene for luftfl owet, med et dårligt tørreresultat til følge. For at undgå dette skal må slangen ikke monteres opad (a), men vandret (b) eller nedad (c) i forhold til tumbleren.

Trækkanal- tilslutning6 Startinstruktion Startinstruktion Du bliver bedt om at vælge sprog på displayet, når du har tilsluttet maskinen og tænder den for første gang.

1. Drej på Programvælgeren, og vælg det ønskede

2. Tryk på knappen Start for at gemme dit valg og gå

videre til programmenuen. Startinstruktion Første gang maskinen tilsluttes strøm, skal man vælge sprog til maskinens menuer, ligesom man skal stille uret. Hvis strømmen afbrydes, før der er foretaget valg, skal man starte forfra. Bemærk! Alla valen måste göras. Vælg sprog Tryk på Start-knappen for at bekræfte, hvis du vil benytte det forudindstillede sprog, eller tryk op eller ned med pilknapperne for at vælge: AU English, US English, svenska, dansk, norsk, suomea, francais, Deutsch, italiano, espanol, Русский, nederlands. Tryk på Start-knappen for at bekræfte. Vælg 12-timers ur, 24-timers ur eller visning af resterende tid Uret vises midt i displayet. Tryk på pilknapperne op eller ned for at vælge 12-timers ur, 24-timers ur eller visning af resterende tid. Tryk på Start-knappen for at bekræfte. Har du valgt 12h eller 24h, kommer du auto- matisk til den menu, hvor du kan stille uret. Stil uret Tryk på pilknappen ”op”, indtil det rigtige timetal vises. Tryk på programvælgeren (den store pil) for at lagre. Tryk på pilknappen ”op”, indtil det rigtige minuttal vises. Tryk på Start- knappen for at bekræfte. Dansk7 Typeskiltet Dansk El-installation

LINE SERIES™-CLASSIC

1. Slå maskinen fra på Hovedafbryderen.

2. Hold knappen for ”Temperatur”

inde, og tryk derefter på hovedafbryderen.

3. Hvis lysdioden øverst til højre for Program-

vælgeren og lysdioden ved knappen ”Tem- peratur” lyser, så er maskinen indstillet til 10 A og 1950 W. Hvis lysdioderne øverst og nederst til højre for Programvælgeren og lys- dioden ved knappen ”Temperatur” lyser, så er maskinen indstillet til 16 A og 3000 W. Tryk én gang på knappen for ”Anti-krøl”

1. Slå maskinen fra på Hovedafbryderen.

inde, og tryk derefter på hovedafbryderen.

3. Hvis lysdioden øverst til højre for Pro-

gramvælgeren og lysdioden ved knappen for ”Anti-krøl”

lyser, så er maskinen indstillet til 10 A og 1950 W. Hvis lys- dioderne øverst og nederst til højre for Programvælgeren og lysdioden ved knappen for ”Anti-krøl”

lyser, så er maskinen indstillet til 16 A og 3000 W. Tryk én gang på knappen for ”Ekspres tørring” for at skifte varmeeffekt.

1. Slå maskinen fra på Hovedafbryderen.

2. Hold knappen for ”Temperatur”

inde, og tryk derefter på hovedafbryderen.

3. Drej Programvælgeren , og vælg mellem

valget. Maskinen vender tilbage til program- menuen. Kan omkobles Det er muligt at omkoble mellem 10 A (varmeeffekt 1950 W) og 16 A (varmeeffekt 3000 W). Omkobling skal foretages af en elektriker eller lign. Nedenfor beskrives fremgangsmåden for de respektive modeltyper.

Fuldt indbygget maskine

1. Slå maskinen fra på Hovedafbryderen.

2. Tryk på knappen Stop, og slå maskinen til på

hovedafbryderen. Tryk dernæst på knappen Stop 5 gange inden for 10 sekunder.

3. Tryk på pileknapperne op eller ned , og vælg

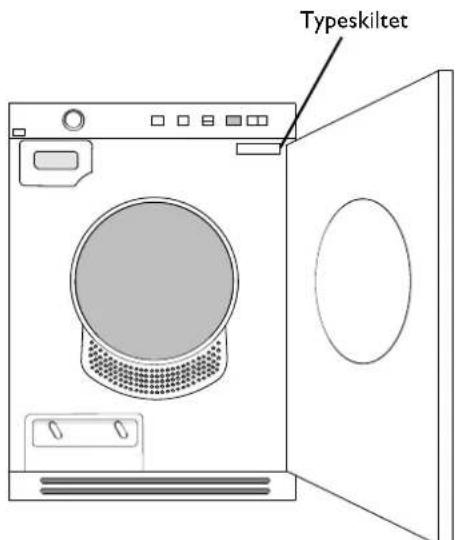

valget. Maskinen vender tilbage til program- menuen. Tørretumbleren leveres med et stik godkendt i EU, som dog ikke må anvendes i en dansk installation, da tørretumbleren derved ikke jordforbindes iht. Stærkstrømsbekendtgørel- sen. Udskiftning til dansk stik skal foretages af en autoriseret elinstallatør. Alternativt kan en til formålet godkendt adapter anvendes til overgang mellem Schuko-stikprop og dansk jordingssystem. Hvis tørretumbleren tilsluttes med et stik, skal man være opmærksom på følgende: Stikket skal altid være tilgængeligt, så tørretumbleren kan afbrydes fra netforsyningen. Ved tilslutning af tørretumbleren til en fast in- stallation skal man sørge for korrekt tilslutning i henhold til farvemærkningen. Den elektriske installation må kun foretages af en autoriseret installatør under hensyntagen til gældende sikkerhedsbestemmelser. Obs! Skal ekstrabeskyttes jf. stærkstrømsbekendt- gørelsen. Tilslutning ved levering Du fi nder oplysninger om den elektriske tilslutning på typeskiltet. Sammenhold disse oplysninger med lysnettets data. Hvis der er et HPFI-relæ, skal det være af type A. Standardmaskine

1. Slå maskinen fra på Hovedafbryderen.

2. Tryk på knappen Stop, og slå maskinen til på

hovedafbryderen. Tryk dernæst på knappen Stop 5 gange inden for 10 sekunder.

3. Drej Programvælgeren , og vælg mellem

valget. Maskinen vender tilbage til program- menuen.8 Dansk Montering af påhængsluge

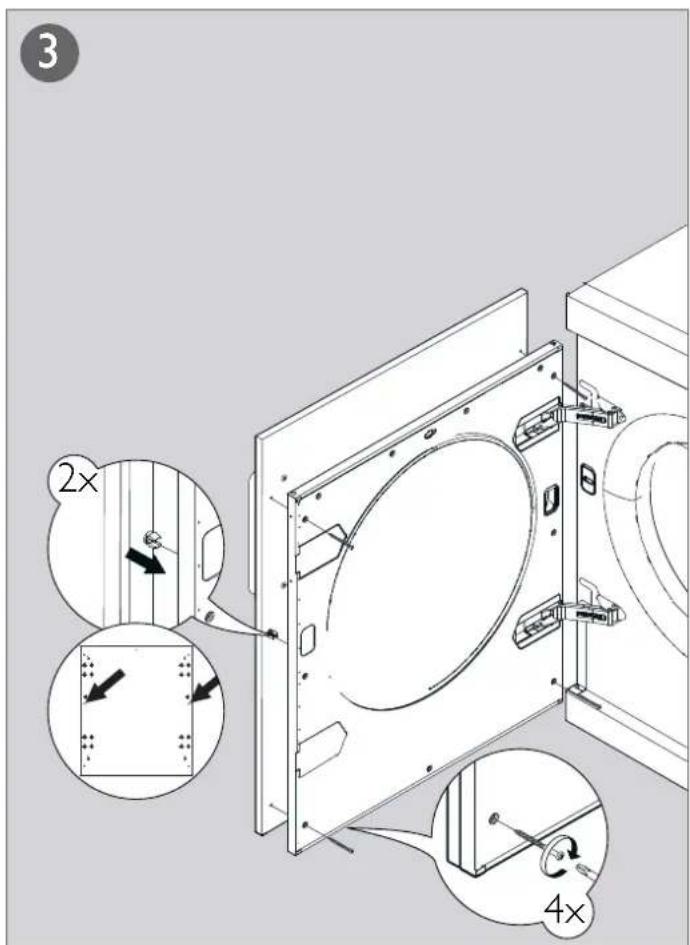

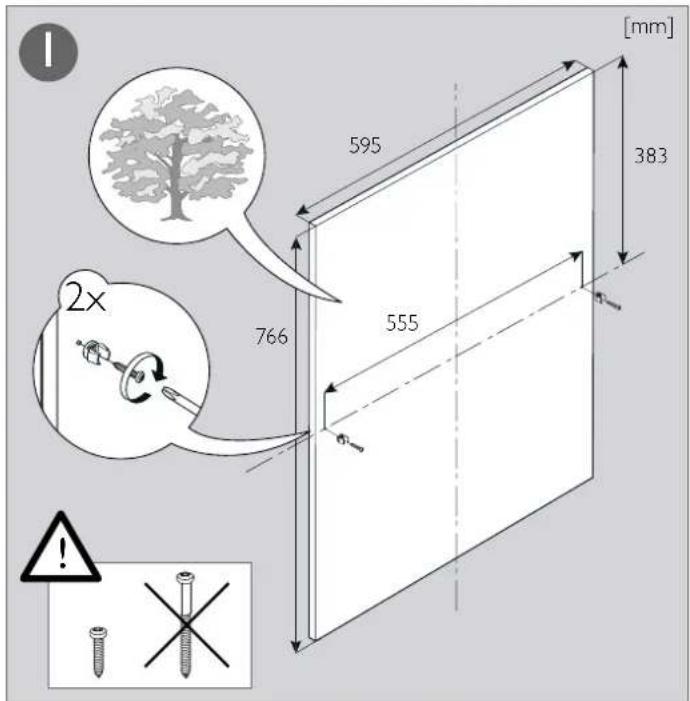

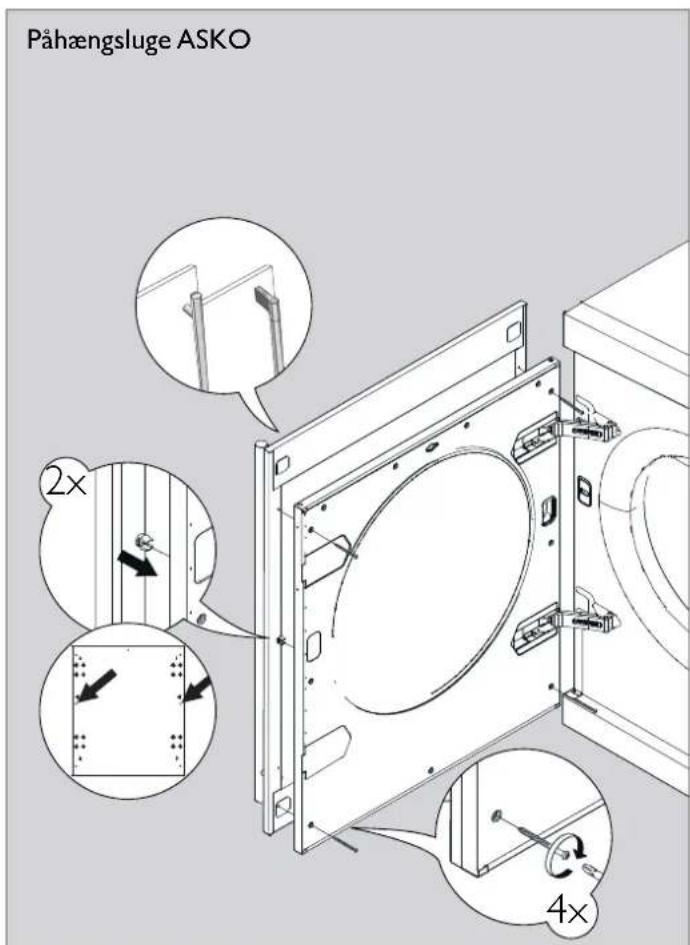

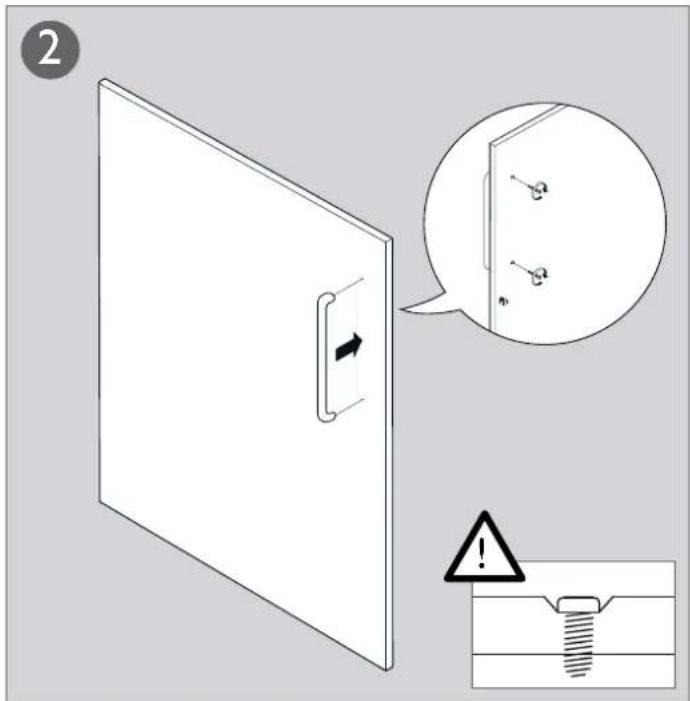

Obs! Montering af påhængsluge gælder kun for den modeltype, som billedet viser. Påhængsluge ASKO9 Deutsch Aufstellen des Wäschetrockners Montage::

ren og lysdioden ved knappen for ”Antikrøll”

• Maskinen må koples til en jordet stikkontakt.
