BRUGSANVISNING TDC112CS ASKO

Tak, fordi du har valgt dette kvalitetsprodukt fra ASKO. Vi håber, det lever op til dine forventninger, og at du får glæde af det i mange år. Skandinavisk design kombinerer rene linjer, brugsværdi og høj kvalitet. Det er disse nøgleegenskaber, der har givet vores produkter deres store popularitet verden over.

Hvis du vil have optimalt udbytte af din nye maskine, anbefaler vi, at du læser betjeningsvejledningen, før du bruger maskinen. Betjeningsvejledningen indeholder også oplysninger om, hvordan du kan hjælpe med at beskytte miljøet.

Betjeningsvejledning

Tørretumbler

PROFESSIONAL TDC112CS

ADVARSEL! Læs vejledningen, før du tager maskinen i brug.

Indholdsfortegnelse

Før du bruger maskinen første gang 3

Sprogvalg 3

Sikkerhedsanvisninger 4

Sikkerhed 4

Transport/Vinteropbevaring 5

Emballagemateriale 5

Genvinding 5

Børnesikkerhed 6

Generelt 6

Børnesikring 6

Sådan aktiveres/deaktiveres børnesikringen 6

Beskrivelse af tørretumbleren 7

Materialer, der ikke må tørretumbles 8

Statisk elektricitet 8

Tørretumbling 9

Sortér tekstilerne 9

Tryk på hovedafbryderen, til displayet tændes. 9

Åbn lugen, læg tøjet i, og luk lugen igen 9

Vælg program 10

Indstillingsmuligheder 13

Åbn indstillingerne: 13

Lydsignal 13

Sprog 13

Børnesikker 13

Varmelegeme 2 13

Rengøring af fnugfilter 14

Tømning af kondensvandbeholderen 15

Rengøring af kondensatoren 16

Rengøring af maskinen udvendigt 17

Fejlfinding 18

Maskinen vil ikke starte 18

Maskinen bliver strømløs (standser) i løbet af programmet 18

Tørringen tager for lang tid 18

Fejlmeddelelse 18

Oplysninger om energimærkning 19

Teknisk information 19

Tekniske oplysninger 20

Standardtests 20

Service 21

Før du kontakter service 21

Installation 22

Tørretumblerens placering 22

Justér fødderne 23

Kondensvannet 24

El-installation 25

Lugeophæng 26

Sådan gør man: 27

Lynguide 28

Original vejledning

Før du bruger maskinen første gang

Sprogvalg

Du bliver bedt om at vælge sprog i displayet, når du har tilsluttet maskinen og starter den for første gang. Sådan gør du:

1. Drej programvælgeren for at vælge mellem: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Tryk på Stop for at gemme indstillingen.

Vaskemærkning

Visse materialer er uegnede til tørretumbling. Kontrollér og følg altid tekstilernes vaskemærker; læs mere i kapitlet Råd og tips, før du tørretumbler.

BEMÆRK!

Når du starter tørretumbleren første gang eller efter længere tids stilstand, kan der høres en let dunken. Denne lyd er helt normal og forsvinder igen efter et par tørringer.

Læs brugsanvisningen – og gem den!

• Evt. el-installation skal udføres af en autoriseret fagmand.
• Maskinen må kun bruges til tørretumbling i henhold til anvisningerne i denne brugsanvisning.
• Reparation og vedligeholdelse, som vedrører sikkerheden eller maskinens ydelse, skal udføres af en autoriseret fagmand.
• Et beskadiget netkabel må kun udskiftes af en autoriseret fagmand.
• For at undgå indtrængning i rummet af røg fra åben ild eller gasser fra udstyr, der bruger andre brændstoff er, er tilstrækkelig ventilation påkrævet, när tørretumbleren er i gang.
• Brug ikke tørretumbleren til at tørre uvasket tøj.
• Tøj, der er tilsmudset af f.eks. madolie, acetone, alkohol, benzin, fotogen, pletfjerner, terpentin, voks og voksfjerner, bør vaskes i varmt vand med ekstra vaskemiddel, før det tørres i tørretumbleren.
• Genstande såsom skumgummi, latex, plast, vandtæt tøj, gummibeklædte artikler og tøj eller puder fyldt med skumgummifyld må ikke tørres i tørretumbleren.
• Skyllemiddel og lignende produkter bør anvendes efter vaskemiddelfabrikantens anbefalinger.
• Maskinen må ikke anvendes af personer (inklusive børn), som er

fysisk eller psykisk handicappede eller mangler erfaring eller viden.

Sådanne personer skal af den person, som har ansvaret for deres sikkerhed, instrueres i, hvordan maskinen skal anvendes.

- Børn skal være under opsyn, så de ikke leger med maskinen.

Sikkerhed

• Maskinen må ikke bruges til tørring af tekstiler, der er kemisk renset hjemme, eller som kan indeholde rester af brændbare væsker.
• Tørretumbleren må ikke anvendes, hvis der er anvendt industrielle kemikalier til rensning.
• Tørretumbleren er beskyttet af en overophedningsbeskyttelse. Den slukker for maskinen, hvis temperaturen bliver for høj.
• En fl yder slukker for maskinen, hvis kondensvandslangen er tilstoppet, eller hvis der er risiko for overfyldning af kondensvandbeholderen.

ADVARSEL!

Når der kører et program, er tørretumblerens bagside meget varm. Lad maskinen køle helt af, før bagsiden berøres.

Sikkerhedsanvisninger

Installation

Se kapitlet Installation.

Transport/Vinteropbevaring

Hvis maskinen skal transporteres eller opbevares vinteren over i uopvarmede lokaler, skal du sørge for, at kondensvandstanken er tømt for vand.

Emballagemateriale

Maskinen er fremstillet og mærket med henblik på genvinding. For at forhindre personskader skal maskinen gøres ubrugelig, når det er blevet besluttet at skrotte maskinen. Kontakt din kommune for information om, hvor og hvordan din maskine skal genvindes på forsvarlig vis.

Børnesikkerhed

Generelt

ADVARSEL!

Lad ikke børn lege med tørretumbleren!

• Hvis lugen åbnes, mens maskinen kører, kan tøjet været så varmt, at man kan brænde sig på det.
• Tørretumbleren starter ikke automatisk, hvis lugen lukkes (f.eks. hvis et barn trækker lugen til indefra).

Børnesikring

Ved at aktivere en børnesikring kan du forhindre, at børn kan starte tørretumbleren eller ændre et igangværende program.

Sådan aktiveres/deaktiveres børnesikringen

Gør således for at åbne menuen for indstillinger:

1. Slå maskinen fra på hovedafbryderen.
2. Tryk på knappen Stop, og slå maskinen til på hovedafbryderen. Tryk dernæst på knappen Stop 5 gange inden for 10 sekunder.
3. Vælg den indstilling, du vil ændre, ved at dreje på programvælgeren.
4. Tryk én gang på knappen Stop.
5. Du kan ændre og gemme indstillingen som beskrevet nedenfor.
6. Tryk på knappen Start for at vende tilbage til programmenuen.

For at forhindre børn i at starte maskinen kan man aktivere en børnesikring.

1. Drej programvælgeren, og vælg Børnesikker Til eller Børnesikker Fra.
2. Tryk på knappen Stop én gang for at gemme indstillingen.

Du kan afbryde børnesikringen midlertidigt ved at trykke på Start og Stop på samme tid. Børnesikringen er så frakoblet i 3 minutter.

Beskrivelse af tørretumbleren

1. Hovedafbryder
2. Kondensvandbeholder
3. Panel

4. Typeskilt

5. Fnugfi Iter

6. Yderluge
7. Kondensator

Her følger nogle gode råd, som du bør læse, før du begynder at tørretumble.

Centrifugeret?

Tekstiler, der skal tørretumbles, bør være centrifugeret ved 1000 omdr/min eller mere. En højere centrifugeringshastighed sparer både energi og tørretid.

Materialer, der kan tørretumbles

☐ Symbolet betyder, at materialet tåler tørretumbling. Mest velegnet til tørretumbling er bomulds-, frotté- og kunstfi bermaterialer. Tøjet bliver blødere og mere luftigt, när det tumbles end när det hængetørres.

BEMÆRK!

Sliddet af tøjet i tørretumbleren er ubetydeligt. De fnug, der sætter sig fast i fnugfi literet, er støv og fi berrester, der dannes, når man går med tøjet.

Materialer, der ikke må tørretumbles

Symbolet betyder, at materialet ikke tåler tørretumbling. Visse materialer kan smelte eller blive brandfarlige, hvis de udsættes for varme, mens andre kan miste deres facon eller krympe.

• materialer, der er mærket "Må ikke tørres i nærheden af varme".
• tøj, der er kemisk renset hjemme.
• skumplast.
• Glasfi bermaterialer.
• Uld må ikke tørretumbles på grund af risikoen for fi ltning.

Statisk elektricitet

For at mindske risikoen for statisk elektricitet i tøjet efter tørretumbling kan du:

• Brug skyllemiddel ved vask.
• Vent fem minutter efter afsluttet tørreprogram, inden du åbner lugen og tager tøjet ud af tørretumbleren.

BEMÆRK!

Du kan stoppe tørretumbleren ved at trykke på knappen Stop i tre sekunder eller ved at åbne lugen. I begge tilfælde afbrydes programmet og starter forfra ved genstart.

Hvis du ikke vil starte programmet forfra, skal du umiddelbart efter tage alt tøjet ud af tørretumbleren og sprede det ud, så varmen kan forsvinde.

Tørretumbling

Her følger en trin-for-trin instruktion, der hjælper dig til det bedst mulige tørreresultat.

Sortér tekstilerne

Du får det jævneste tørreresultat, hvis alt tojet er af samme materiale. Luk lynlåse

og knapper, bind bælter, sortér tøjet og tilpas mængde og temperatur.

Kom ikke for meget i tromlen!

Hvis du kommer for meget i tromlen, giver det et ringere resultat, og tøjet bliver krøllet.

2 Tryk på hovedafbryderen, til displayet tændes.

3 Åbn lugen, læg tøjet i, og luk lugen igen

vaskemiddelbolde er fjernet fra vasketøjet.

Sådanne genstande kan smelte og beskadige tørretumbleren og vasketøjet.

Spar energi ved at overholde den maksimale mængde vasketøj for hvert enkelt program (se programtabellen).

Tørretumbling

4 Vælg program

Vælg program ved at dreje programvælgeren. Programnavnet vises i displayet.

Forslag til anvendelsen af programmerne.

For programmerne Auto ekstra tørt, Auto skabstørt og Auto normalt tørt fi ndes der to temperaturniveauer. Normal temperatur, men også lav temperatur for mere sarte tekstiler.

Auto ekstra tört

Normal temperatur. Dette program er beregnet til tøj, der er særlig svært at få tørt, f.eks. jeans med meget tykke somme.

Auto skabstørt

Normal temperatur. Disse programmer slukker for varmen, når tojet er tørt uden at være overtørt. Programmet Auto skabstørt slukker for varmen noget senere end Auto normalt tørt. Prøv dig frem til det, der passer bedst.

Auto normalt tørt

Normal temperatur. Disse programmer slukker for varmen, när tøjet er tørt uden at være overtørt. Programmet Auto skabstørt slukker for varmen noget senere end Auto normalt tørt. Prøv dig frem til det, der passer bedst.

Auto ekstra tört ♂° (Lav temperatur)

Dette program er beregnet til tøj, der er særlig svært at få tørt, f.eks. jeans med meget tykke somme.

Auto skabstørt ♂° (Lav temperatur)

Disse programmer slukker for varmen, när tøjet er tørt uden at være "overtørt". Programmet Auto skabstørt slukker for varmen noget senere end Auto normalt tørt. Prøv dig frem til det, som passer bedst.

Auto normalt tört ♂° (Lav temperatur)

Disse programmer slukker for varmen, når tøjet er tørt uden at være "overtørt". Programmet Auto skabstørt slukker for varmen noget senere end Auto normalt tørt. Prøv dig frem til det, som passer bedst.

Auto strygetørt

Dette program slukker for varmen, när tøjet er tilpas fugtigt til at blive strøget.

Tørretumbling

Programtabel

Her vises energi- og tidsforbrug for nogle forskellige programmer. Tabellen viser, hvilken indflydelse centrifugeringshastigheden ved vask har. Forbrugsværdierne kan variere alt efter rumtemperatur, luftfugtighed, tøj, variationer i elnettet samt valgte tilvalgsfunktioner.

For forbrugsværdierne nedenfor gælder følgende betingelser:

Indblæsningsluftens temperatur: 23 °C

Indblæsningsluftens fugtindhold: 55 %

Tørretemperatur:

Normal

Elementeff ekt: 2500 W

Programmer Materiale Mængde Centrifugeringshastighed				Energiforbrug (ca. kWh)	Programtid (ca. min.)
Auto ekstra tørt Bomuld, linned 1/1 800 4,8 140
			1000	4,6	130
			1400	3,9	115
			1600	3,8	105
Auto skabstørt	Bomuld, linned 1/1 800	4,7 130
			1000	4,5	120
			1400	3,8	105
			1600	3,7	95
	Strygefrit, polyester/bomuld	1/2	1000	2,0	60
Auto normalt tørt	Bomuld, linned 1/1 800	4,5 120
			1000	4,2	111
			1400	3,4	90
			1600	3,0	85
	Bomuld, linned 1/2 1000		2,3 64
	Strygefrit, polyester/bomuld	1/2	1000	1,4	45
Auto strygetørt	Bomuld, linned 1/1 800	4,1 90
			1000	3,5	80
			1400	3,1	70
			1600	2,8	65

Tørretumbling

5 Tryk på knappen Start Resterende tørretid

En beregning af den resterende tørretid vises i displayet, nogle minutter efter at tørreprogrammet er startet. 1:35 betyder f.eks., at der er ca. 1 time og 35 minutter tilbage, inden vasketøjet har nået den valgte tørhedsgrad. Den faktisk resterende tid kan være længere end den beregnede tid, som vises i displayet. Resterende tid vises da som 0:15, indtil vasketøjet har opnået den rette tørhedsgrad. Du kan stoppe tørretumbleren ved at trykke på knappen Stop i tre sekunder eller ved at åbne lugen. I begge tilfælde afbrydes programmet og starter forfra ved genstart.

BEMÆRK!

Programmet påvirkes ikke, hvis programvælgeren ændres efter start.

Tørreprogram afsluttet

I displayet vises teksten Færdig, när programmet er afsluttet.

Baggrundsbelysning

To minutter efter afsluttet tørreprogram skifter baggrundsbelysningen i display og tilvalgsknapper i energisparetilstand.

Kondensvand

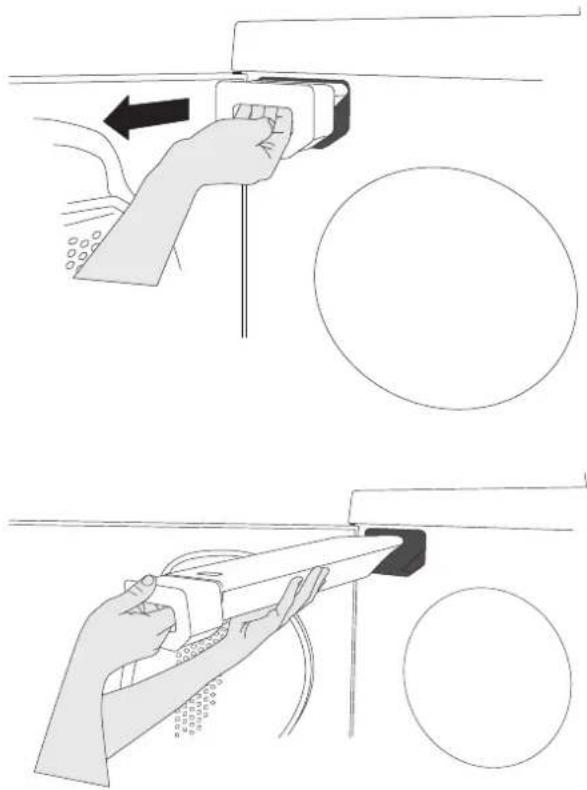

Kondensvandbeholderen skal tømmes efter hver tumbling. Træk kondensvandbeholderen ud, tøm vandet, og sæt beholderen tilbage. Hvis kondensvandbeholderen bliver overfyldt, afbrydes programmet, og Overfyldning vises i displayet. Tøm beholderen, og tryk på knappen Start for at starte et nyt program.

TIPS!

Kondensvandet er afkalket og kan bruges til et dampstrygejern. Si det gennem et kaffefilter.

Automatisk tømning

Læs om tilslutning til separat afl øb i installationsvejledningen i dokumentationen.

BEMÆRK!

• Rengør fnugfi Iteret efter hver tumbling.
• Tøm beholderen efter hver tumbling.

ADVARSEL!

Hvis fnugfi lteret tilstoppes, kan maskinens automatiske overophedningsbeskyttelse blive udløst. Rens fi lteret, vent til maskinen er kølet af, og prøv at starte den. Starter den stadig ikke: Ring til service.

Når du er færdig med at tumble

Slå hovedafbryderen fra. Tag tøjet ud og luk lugen, så det forhindres, at små børn kravler ind i maskinen.

Indstillinger

Indstillingsmuligheder

• Lydsignal
• Sprog
• Børnesikker
• Varmelegeme 2

Åbn indstillingerne:

Gør således for at åbne menuen for indstillinger:

1. Slå maskinen fra på hovedafbryderen.
2. Tryk på knappen Stop, og slå maskinen til på hovedafbryderen. Tryk dernæst på knappen Stop 5 gange inden for 10 sekunder.
3. Vælg den indstilling, du vil ændre, ved at dreje på programvælgeren.
4. Tryk én gang på knappen Stop.
5. Du kan ændre og gemme indstillingen som beskrevet nedenfor.
6. Tryk på knappen Start for at vende tilbage til programmenuen.

Lydsignal

1. Drej programvælgeren, og vælg Lydsignal Til eller Lydsignal Fra for at angive, om tørretumbleren skal fortælle, når programmet er færdigt, eller hvis der er opstået en fejl.
2. Tryk på knappen Stop én gang for at gemme indstillingen.

Sprog

1. Drej programvælgeren for at vælge mellem: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Tryk på knappen Stop én gang for at gemme indstillingen.

Børnesikker

For at forhindre børn i at starte maskinen kan man aktivere en børnesikring.

1. Drej programvælgeren, og vælg Børnesikker Til eller Børnesikker Fra.
2. Tryk på knappen Stop én gang for at gemme indstillingen.

Du kan afbryde børnesikringen midlertidigt ved at trykke på Start og Stop på samme tid.

Børnesikringen er så frakoblet i 3 minutter.

Varmelegeme 2

1. Drej programvælgeren, og vælg Varmelegeme 2 Til (2500W/16A) eller Varmelegeme 2 Fra (1950W/10A) for at øge eller reducere varmeeff ekten.
2. Tryk på knappen Stop én gang for at gemme indstillingen.

BEMÆRK!

Omkobling skal foretages af en elektriker eller lign.

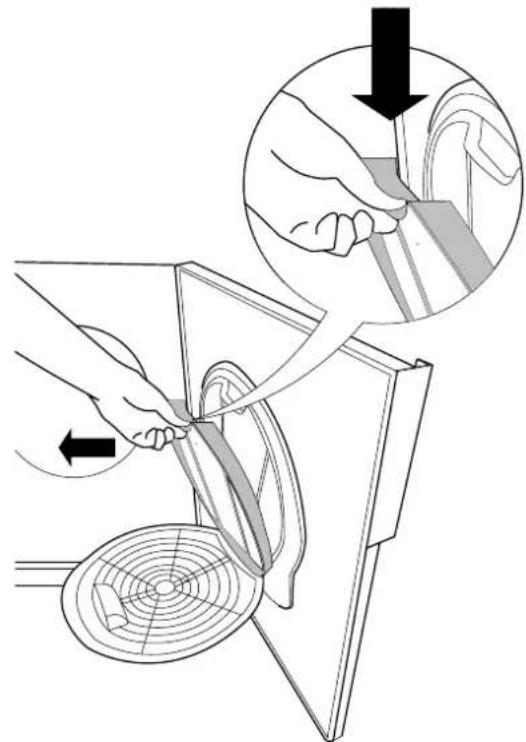

Rengøring af fnugfi Iter

Fnugfi Iteret skal renses for fnug efter hver tumbling.

1. Tag fat i fi Iterets håndtag og træk det ud mod dig selv for at åbne fnugfi Iteret.

1. Åbn fnugfi Iteret. Tryk på kanten med tommelfi ngeren som vist på billedet og træk udad.

1. Stryg med hånden eller en blød klud for at fjerne fnuggene på alle fi Itersiderne. Brug efter behov en fugtig svamp med lidt opvaskemiddel for at fjerne eventuelle belægninger. Tør fi Iteret med et håndklæde.

BEMÆRK!

Rengør fnugfilterets overflade efter hvert tørreprogram.

1. Gentag trinnene i den omvendte rækkefølge for at lukke fnugfilteret. Skub derefter filteret tilbage i lågen. Luk fnugfi Iteret, før du lukker lågen.

Tømning af kondensvandbeholderen

Hvis du ikke har sluttet maskinen til et separat afl øb, skal kondensvandbeholderen tømmes efter hver tumbling. Træk kondensvandbeholderen ud, tøm vandet, og sæt beholderen tilbage.

Hvis kondensvandbeholderen bliver overfyldt, afbrydes programmet, og "Overfyldning" vises i displayet. Tøm beholderen, og tryk på knappen Start så starter programmet.

Læs om tilslutning til separat afl øb i installationsvejledningen i dokumentationen.

BEMÆRK!

Brug ikke tørretumbleren, uden at kondensatoren er monteret.

Rengøring af kondensatoren

Kondensatoren skal rengøres mindst tre gange om året. Hvis du har kæledyr, skal kondensatoren rengøres oftere.

1. Sluk for tørretumbleren på hovedafbryderen, og åbn yderlugen.
2. Tag soklen af.

1. Tag kondensatoren ud, og skyl lamellerne rene ved hjælp af f.eks. en håndbruser. Løft ikke op i lamelspalterne, da dette kan beskadige kondensatoren. Brug ikke spidse metalgenstande ved rengøringen.

Kondensatoren må ikke vaskes i opvaskemaskine.

1. Fjern fnug i kanalen foran kondensatoren og i hulrummet til kondensatoren. Brug en vatpind eller lignende til at fjerne eventuelt fnug fra dræningshullet i den forreste kant af hulrummet.

1. Sæt kondensatoren på plads med håndtaget nedad som illustreret.

1. Sæt soklen på plads igen.

Rengør fi Itrene efter hver tørrecyklus. Udskift ikke fi Itrene, hvis de er våde eller fugtige. Våde eller fugtige fi Itre kan medføre driftsfejl.

Brug aldrig tørretumbleren, hvis et eller fl ere af fi ltrene er fjernet eller beskadiget, da det medfører risiko for, at der ophobes fi bre fra vasketøjet, som kan beskadige maskinen eller forårsage fejlfunktion.

Rengøring af maskinen udvendigt

Rengør ydersiderne og programpanelet med et mildt rengøringsmiddel. Brug ikke opløsningsmidler, da de kan beskadige maskinen. Maskinen må heller ikke skylles med en vandstråle.

BEMÆRK!

Lad der ikke samle sig støv omkring maskinen. Sørg for, at der er rent og køligt omkring tørretumbleren; støv, varme og fugt forlænger tørretiden.

Fejlfi nding

Maskinen vil ikke starte

Kontrollér,

• at lugen er korrekt lukket.
- at hovedafbryderen er slået til.
• at eventuelt stik er tilsluttet.
- at husets sikringer ikke er sprunget.
- at overophedningsbeskyttelsen ikke er udløst.

Maskinen bliver strømløs (standser) i løbet af programmet

Overophedningsbeskyttelsen slukker for tørretumbleren, hvis temperaturen er for høj, f.eks. fordi støv tilstopper fnugfi Iteret.

• Rens fnugfi Iteret.
• Kontrollér også, at kondensvandbeholderen ikke er fuld, og rengør eventuelt kondensatoren, se kapitlet Vedligeholdelse og rengøring.
• Vent, til maskinen er kølet af, og prøv at starte den. Starter den stadig ikke: Ring til service.

Tørringen tager for lang tid

• Kontrollér, at fnugfilteret ikke er tilstoppet, se kapitlet Vedligeholdelse og rengøring.
• Tøm kondensvandbeholderen, og kontrollér, at kondensatoren ikke er tilstoppet, se kapitlet Vedligeholdelse og rengøring.
• For lang tørretid kan også skyldes, at tørretumbleren er placeret i et alt for lille rum, og at luften i rummet bliver for varm.
• Sørg for, at tørretumbleren får mere kølig luft, f.eks. ved at åbne døre eller vinduer.

Fejlmeddelelse

• Hvis Overfyldning vises i displayet, betyder det, at kondensvandbeholderen er fuld. Tøm beholderen og start igen.
• Læs Tørringen tager for lang tid i dette kapitel, hvis Maksimal programtid vises i displayet.
• Rengør fnugfilteret, hvis Rengør fnugfilter vises i displayet.
• Hvis Rens kon.sator vises i displayet, skal kondensatoren rengøres. Se kapitlet Vedligeholdelse og rengøring.
• Kontakt service, hvis Termostat fejl vises i displayet.
• Tryk på knappen Stop for at lukke fejlmeddelelsen.

Teknisk information

Oplysninger om energimærkning

Informationsark i henhold til Kommissionens delegerede forordning (EU) nr. 392/2012

ASKO

Autoprogram til normal tørhedsgrad ved hel last ( E_dry ) 4,19 (kWh)

Autoprogram til normal tørhedsgrad ved halv last ( E_dry1/2 ) 2,30 (kWh)

Energiforbrug

Energiforbrug i slukket tilstand ( P_o ) 0,5 (W)

Energiforbrug i tændt tilstand efter afslutning (P) 0,5 (W)

Kondenseringseff aktivitet

Autoprogram til normal tørhedsgrad ved hel og halv last (C _t ) 81 (%)

Autoprogram til normal tørhedsgrad ved hel last (C _tdry ) 81 (%)

Autoprogram til normal tørhedsgrad ved halv last (C _tdry1/2 ) 81 (%)

Tørreprogram Auto normal dry (Auto normalt tørt)

Programtid (minutter)

Autoprogram til normal tørhedsgrad ved hel og halv last (T _t ) 84 (minutes)

Autoprogram til normal tørhedsgrad ved hel last ( T_dry ) 111 (minutes)

Autoprogram til normal tørhedsgrad ved halv last ( T_dry1/2 ) 64 (minutes)

Luftbåren akustisk lyd 66 (dB(A))

Tørretumblertype (A=Automatisk, NA=-Ikke-automatisk) A

Standbytid 2 (minutes)

Kondenseringseff aktivitetsklasse B)

2)

Teknisk information

Tekniske oplysninger

Højde: 845 mm

Bredde: 595 mm

Dybde: 585 mm

Vægt (netto): 44 kg

Cylindervolumen 112 I

Maks. tørrekapacitet: 7 kg

Omdrejningstal: 50-55 omdr/min

Tilslutningseff ekt: Se typeskilt

Materiale tromle: Rustfrit stål

Materiale kabinet: Pulverlakeret og varmgalvaniseret stålplade eller rustfrit stål

Opstilling

Testmetode støjmåling: IEC 60 704-2-6.

Service

Før du kontakter service

Se kapitlet Fejlf i nding samt Vedligeholdelse og rengøring for at se, om du kan udbedre fejlen selv. Hvis du får brug for at kontakte service, skal du angive model, type og serienummer. Modelbetegnelsen (1) fi nder du på brugsanvisningens forside og på maskinens panel. Typebetegnelse (2) og serienummer (3) står på typeskiltet, der sidder på tørretumblerens forside inden for yderlågen.

BEMÆRK!

Der skal altid anvendes autoriserede reservedele i tilfælde af en defekt.

Reparationer eller andre skader, som skyldes ukorrekt tilslutning eller brug af tørretumbleren, er ikke dækket af garantien. Brugeren skal selv afholde de hermed forbundne reparationsomkostninger.

Installation

Tørretumblerens placering

Tørretumbleren kan placeres fritstående eller som vaskesøjle. Husk, at tørretumbleren producerer varme, og at den derfor ikke må placeres i et alt for lille rum. Hvis rummet er meget lille, tager tørringen længere tid på grund af den begrænsede luftmængde.

TIP!

Installer maskinen ikke i omgivelser, hvor der er fare for frost, da det ville påvirke maskinens tørreevne.

Installationsstedet skal have passende udluftning og en temperatur på mellem 15 °C og 25 °C.

ADVARSEL!

• Eventuel el-installation skal udføres af en autoriseret fagmand.
• Maskinen må ikke installeres bag en låsbar dør, en skydedør eller en dør med hængsler på modsatte side af tørretumblerens.
• Ventilationen i tørretumblerens sokkel må ikke blokeres af et gulvtæppe eller lign.

TIP!

For at forbedre luftudskiftningen skal man lade døren være åben ind til det rum, hvor tørretumbleren er placeret.

Fritstående

Tørretumbleren kan placeres ved siden af vaskemaskinen. Der skal være mindst 5 mm frirum mellem vaskemaskinen og tørretumbleren.

Hvis kunden har problemer med, at maskinen skrider, när den står på et gulv med lav friktion, kan plastkopperne sættes på under tørretumblerens fødder (mellem fod og gulv).

Vaskesøjle

Tørretumbleren kan stilles oven på en vaskemaskine. I så fald bruger man de

vaskesøjlebeslag (fodkopper og væltesikringer), der følger med maskinen. De 2 fodkopper ligger i en pose i tromlen, og de 2 væltesikringer er fastgjort nederst til venstre på maskinens bagside. En udtrækkelig plade kan bestilles hos din lokale forhandler.

Ved vaskesøjlemontering skal man gøre som følger:

1. Løsn væltesikringen. Skru skruven tilbage.

1. Skru de to markerede skruer på vaskemaskinens bagside af.

1. Fastgør væltesikringen med skruerne som vist på billedet.

1. På vaskemaskinens topdæksel fastgøres de plastkopper, der skal fi ksere tørretumblerens forfødder. Dette er vigtigt, for det er først, når tumblerens fødder står i plastkopperne, at man ved, at tumbleren er korrekt placeret på vaskemaskinen.

Fjern tap A på den kop, der monteres på højre side, og fjern tap B på den kop, der monteres på venstre side. Fjern derefter papiret fra den selvklæbende fl ade under plastkopperne.

1. Justér plastkopperne, så de "tapper", der er vist med pile, ligger mod topdækslets forkant hhv. sidekant, og tryk dem fast på topdækslet. Fjern derefter de resterende tapper.

1. Skub tumbleren ind under pladevinklerne. Hold samtidig forkanten 10 mm til 20 mm.

1. Sæt tumblerens forfødder ned i plastkopperne og justér, så tumbleren står vandret.

Justér födderne

Alternativ 2 innebærer at du løsner den lille, korte slangen fra nippelen. Du monterer så den vedlagte gummislangen på samme nippel. Vannet kan da pumpes ut i en vask eller et sluk (2a).

BEMÆRK!

• Træk ikke i afl øbsslangen, stræk den ikke, og bøj den ikke hårdt, da den så kan tage skade.
• Fastgør afl øbsslangen forsvarligt (f.eks. ved at binde den fast til en vandhane eller et vandrør), så den ikke kan bevæge sig under driften). Ellers er der risiko for skader som følge af udstrømmende vand.

ADVARSEL!

Hvis tørretumbleren skal sluttes til et afl øb, som også bruges af et andet apparatet, er det vigtigt at montere en kontraventil.

Kontraventilen forhindrer vand i at løbe tilbage i tørretumbleren og forårsage skade.

Installation

El-installation

Hvis maskinen ved levering fra fabrikken er forsynet med en stikprop, kan den sluttes til en jordet stikkontakt. I modsat fald skal maskines tilsluttes ved fast installation med fl erpolet afbryder af en autoriseret elektriker.

Enheder med monteret stik:

Maskinen leveres med et stik godkendt i EU, som dog ikke må anvendes i en dansk installation, da maskinen derved ikke jordforbindes iht. Stærkstrømsbekendtgørelsen. Udskiftning til dansk stik skal foretages af en autoriseret elinstallatør. Alternativt kan en til formålet godkendt adapter anvendes til overgang mellem Schuko-stikprop og dansk jordingssystem.

Hvis maskinen tilsluttes med et stik, skal man være opmærksom på følgende: Stikket skal altid være tilgængeligt, så maskinen kan afbrydes fra netforsyningen.

Ved tilslutning af maskinen til en fast installation skal man sørge for korrekt tilslutning i henhold til farvemærkningen.

Den elektriske installation må kun foretages af en autoriseret installatør under hensyntagen til gældende sikkerhedsbestemmelser

BEMÆRK!

Skal ekstrabeskyttes jf.

stærkstrømsbekendtgørelsen.

• 230 V, 1-Phase, 16 A
- 50 Hz
• Varmeeff ekt 2500 W
- Hvis der er HPFI-relæ, skal det være type A.

BEMÆRK!

Slut ikke apparatet til lysnettet ved hjælp af en forlængerledning.

Kan omkobles

Omkobling skal foretages af en elektriker eller lign. Se kapitlet Indstillinger.

Møntautomat

Maskinen er forberedt til installation af en møntautomat. Installation skal udføres af en autoriseret fagmand.

Til installationen kræves et tilslutningskabel, som forsyner møntautomaten med strøm. Tilslutningskablet kan bestilles som reservedel med fabrikkens art.nr. 92 090 95.

Møntautomaten skal kunne kortslutte to signalledere i en tidsperiode på op til 10 minutter. Dette sikrer, at brugeren har tid til at lægge vasketøjet ind, vælge program og starte programmet, efter han/hun har lagt mønter i. "Indkast mønt" vises i displayet, når man tænder maskinen på hovedafbryderen.

Lugeophæng

1. Hængselstap (foroven og forneden)
2. Dækskive

3. Plastpropper (fi ndes på hhv. øverste og nederste kant)

4. Låsehage

5. Hængsler (venstre + højre side)
6. Sokkel

Lugeophæng

Du kan vælge, om lugen skal være højre- eller venstrehængt.

Sådan gør man:

1. Træk soklen af.

2. Skru hængslet af, 2 skruer.

1. Løft lugen opad og tag den af. Hold samtidig i lugen.

2. Løsn begge lugetapper (pins) (foroven og forneden). Monter disse på modsatte side af maskinen. Monter hængslet igen.

1. Afmonter også proppen (A) (∅verst) og bøsningerne til dørbeslagene (B) (∅verst og nederst), og monter dem på den anden side af døren.

(A)

Brug en fl ad skruetrækker til at løsne propperne.

BEMÆRK!

Pas på, at du ikke ridser apparatet med skruetrækkeren.

1. Løsn skruerne (13 styk), som sidder på indersiden af lågen.

1. Løsn lugens inderdel (træk ned og løft ud).

2. Byt om på låsehagen (magnetlåsen) og dækskiven. Løsn først skruen, som holder låsehagen (magnetlåsen) fast. Brug en fl ad skruetrækker til at løsne dækskiverne. Genmonter lågehagen (magnetlåsen) og dækskiven på den modsatte side.

1. Genmonter lugens inderdel med skruerne (13 styk).

2. Løsn de to skruer, som holder håndtaget fast på lugen. Fjern de to plastpropper, som sidder i de tilsvarende skruehuller på den anden side af lugen. Monter håndtaget på den anden side af lugen med de to skruer, og tryk de to plastpropper i hullerne, hvor håndtaget sad før.

3. Montér lugen igen ved at løsne skruerne på hængslet en smule, sætte lugen på plads og lukke den. Skru hængslet fast igen. Sæt soklen tilbage på plads.

LYNGUIDE

Læg tøjet i, og luk lågen.

Drej programvælgeren til det ønskede program.

3.

TRYK PÅ START-KNAPPEN.

Teksten Slut vises i displayet, när programmet er færdigt.

Rengør fnugfi literet efter hver brug.

Sluk på hovedkontakten.

Luk lågen.

Vi forbeholder os ret til at foretage ændringer.

ASKO

Gorenje, Partizanska 12, 3320 Velenje, Slovenija

www.asko.com
