BRUKSANVISNING T754 ASKO

NO Retten til endringer forbeholds.

Montér luftevakueringen som beskrevet nedenfor:

Tilslutning til evakueringskanal

Tilslutning ved levering

I. Slá maskinen fra pá Hovedafbryderen.
2. Hold knappen for "Temperatur" 8^+ inde, og tryk derefter pa hovedafbryderen.
3. Hvis lysioden overst til hjre for Programvaelgeren og lysioden ved knappen "Temperatur" lyser, sa er maskinen indstillet til 10 A og 1950 W. Hvis lysiodeme overst og nederst til hjre for Programvaelgeren og lysioden ved knappen "Temperatur" lyser, sa er maskinen indstillet til 16 A og 3000 W. Tryk en gang pa knappen for "Anti-krøl" for at skiffe varmeeffekt.
4. Tryk pa Stop for at gemme.

I. Slá maskinen fra pá Hovedafbryderen.
2. Hold knappen for "Anti-kral" ^2h (inde, og tryk derefter pa hovedafbryderen.
3. Hvis lysdioden overst til hjre for Programvaelgeren og lysdioden ved knappen for "Anti-kral" lyser, sa er maskinen indstillet til 10 A og 1950 W. Hvis lysiodeme overst og nederst til hjre for Programvaelgeren og lysdioden ved knappen for "Anti-kral" lyser, sa er maskinen indstillet til 16 A og 3000 W. Tryk en gang pa knappen for "Ekspres taring" for at skiffe varmeeffekt.
4. Tryk pa Stop for at gemme.

LINE SERIES™-LOGIC

I. Slá maskinen fra pá Hovedafbryderen.
2. Hold knappen for "Temperatur" 8 inde, og tryk derefter pa hovedafbryderen.
3. Drej Programvaelgeren, og vaelg mellem "Varmelegeme 2 til" (3000 W/16 A) aller "Varmelegeme 2 fra" (1950 W/10 A).
4. Tryk en gang pa knappen Start for at lagre valget. Maskinen vender tilbage til programmenuen.

LINE SERIES™-STYLE

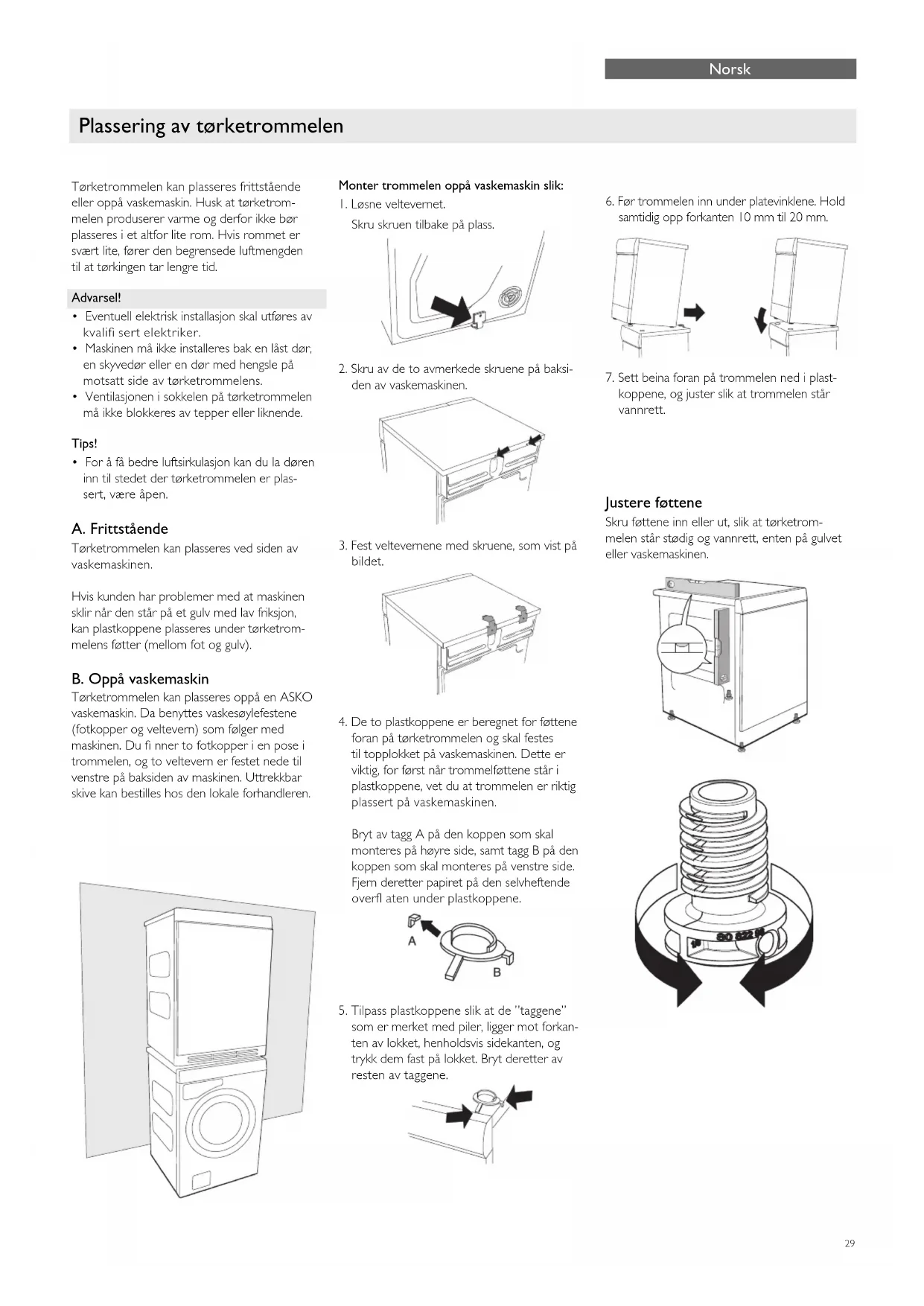

Plassering av torketrommelen

Torketrommelen kan plasseres frittstaende.
eller oppa vaskemaskin. Husk at torketrom-
melen produserer varme og derfor icke bor
plasseres i et altfor lite rom. Hvis rommet er
svert lite, forer den begrensede luftmengden
til at torkingen tar lengre tid.

Advarsel!

Eventuell elektrisk instalasjon skal utfores av kvalifi sert elektriker.
- Maskinen mä ikke installeres bak en låst dör, en skyvedör erller en dör med hengsle pa motsatt side av tørketrommelens.
- Ventilasjonen i dokkelen pa torketrommelen ma ikke blokkeres av tepper erler liknende.

Tips!

For a fa bedre luftsfkulasjon kan du la doren inn til stedet der torketrommelen er plassert, vare apen.

A. Frittstaende

Torketrommelen kan plasseres ved sider av vaskemaskinen.

Hvis kunden har problemer med at maskinen skir nár den star pa et gulv med lav friksjon, kan plastkoppene plasseres under tarketrommelens foter (mellom fot og gulv).

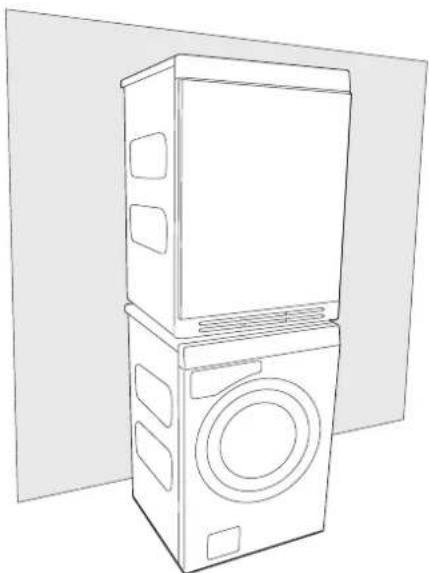

B. Oppa vaskemaskin

Torketrommelen kan plasseres oppa en ASKO vaskemaskin. Da benyttes vaskesøylefestene (fotkopper og veltevern) som falgern med maskinen. Du finner to fotkopper i en pose i trommelen, og to veltevern er festet nede til venstre pa baksiden av maskinen. Uttrekkbar skive kan bestilles hos den lokale forhandleren.

Monter trommelen oppa vaskemaskin sik:

I. Løsne veltevermet.

Skru skruen tilbake pa plass.

1. Fest veltevermene med skruene, som vist pa bildet.

1. De to plastkoppene er beregnet for fottene foran pa torketrommelen og skal festes til topplokket pa vaskemaskinen. Dette er viktig, for forst nar trommelfottene star i plastkoppene, vet du at trommelen er riktig plassert pa vaskemaskinen.

Bryt av tagg A pa den koppen som skal monteres pa hoyre side, somt tagg B pa den koppen som skal monteres pa venstre side. Fjem deretter papiret pa den selvheftende overfl aten under plastkoppene.

1. Tilpass plastkoppene sikat de "taggene" som er merket med piler, ligger mot forkanten av lokket, henholdsvis sidekanten, og trykk dem fast pa lokket. Bryt deretter av resten av taggene.

1. Fartrommelen inn under platevinklene.Hold samtidig opp forkanten 10 mm til 20 mm.

1. Sett beina foran pa trommelen ned i plastkoppene, og juster sik at trommelen starvannrett.

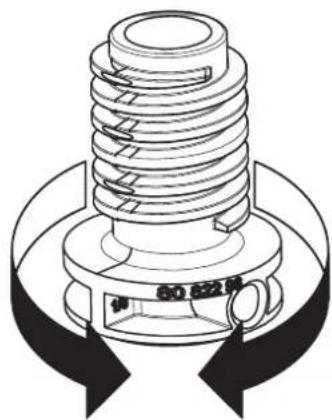

Justere fottene

Skru fottene inn erer ut, sik at torketrommelen star stodig og vannrett, enten pa gulvet ellerr vaskemaskinen.

Luftaytrekk

Tarketrommelens utluft skal fores til en avtrekkskanal aller til et utslipp giennom veggen ved hjelp av den medfolgende utluftingslangen.

Tilkopling til torketrommelen

Torketrommelen har tre muligheter for luftavtrekk: pa baksiden, pa hore side og pa venstre side. Ved levering er ett hull apent. Foran de to andre er det et deksel. Torketrommelen leveres med en stuss (1), et plastband (2) og en utluftingslange (3).

I. Tra utluftingslangen pa stussen og fest med plastbandet.
2. Ta ut eventuelt plastlokk hvis du ønsker á montere utluftingen til et annet hull enn det som allerede er apent.
3. Sett stussen med utluftingsslangen i hullet.
4. Sett lokket i det apne hullet.

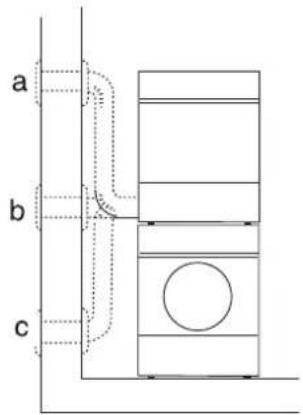

Tilkoping til avtrekkskanal

Uluftingsslangen skal ledes korteste veien og sa rett som mulig fra torketrommelen til avtrekkkanalen. Klipp erer skjaer over utluftingslangen hvis den er for lang.Ved behov kan utluftingsslangen forlenges til maks.8 meter (innendig diameter 102 mm).Ved behov for lengre slange, kreves storre innvendig diameter for a opprettholde viftekapasiteten til torketrommelen.Eventuelle slangebøyer skal gores sa myke som mulig.Hvis det er behov for 90^ -boyer, ma det ikke vere mer enn fi re slike.Flere boyer reduserer viftekapasiteten til torketrommelen.

Advarsel!

Luften fra torketrommelen ma ikke ledes giennom kanaler som benytttes til utstyr som brenner gass eller drivstoff.

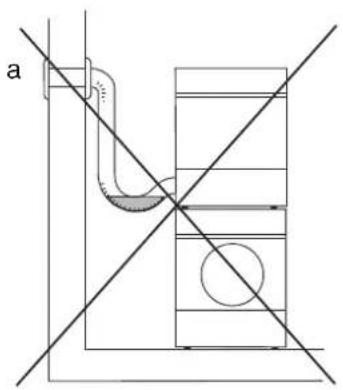

Installasjon i varmt klima

Ved installasjon i sma rom med hoy luftfuktigkeit og temperaturer som kan komme over 25^ ,kan det samle seg kondensvann i narbalen.Dette hindrer luftgennomstrommingen,som igjen forer til dargl tarkeresultat. For a unnga ditte ma ikke slangen monteres oppover (a),men horisontalt (b) ell ernedover (c) fra tarketrommelen.

Tilbehør

Hvis utluftingsslangen ledes til et avlop i veggen, kan du montere en ventil for a unnga at det strmmer inn kaldluft. Ventilen kan monteres enten ut-ller innvendig.

Hvis det bare finnes en luftutlopskanal fra rommet, ma det monteres en ringadapter.

Utstyret kan kjopes hos et ventilasjonsfi ma ell er byggevarehus.

Startanleitungen

Startanleitungen

Nár du har koblet til maskinen og starter den for Förste gang, blir du bedt om ä velge sprák i displayet.

Vri pa programvelgeren, og vel onsket sprak Trykk pa Start for a lagre valget og gtilbake til programmenyen.

Startanleitungen

Forste gang maskinen kobles til stram ma det velges sprak for maskinens menyer. Klokken ma ogsa stilles. Hvis strammen blir brutt fere dette er utfort, ma prosessen utfores pa nyt.

Obs!

Alle valgene ma utfores.

Velg sprak

Hvis du vil bruke det forhandsinnilte spraket, trykker du pa startknappen for a bekrefte, ell er du kan bruke pilknappene for a velge sprak

AU English, US English,svenska,dansk,norsk, suomea,Francais,Deutsch,Italiano,espanol, Pycckn, nederlands.

Trykk pa start-knappen for a bekrefte valget.

Still klokken til 12h, 24h aller velg visning av gjenstaende tid.

En klokke vises i midten pa displayet. Bruk pilknappene for a velge 12h, 24h ellr visning av gjenstaende tid. Trykk pa start-kappen for abekrefte valget. Hvis du har valgt 12h ellr 24h,kommen du automatisk til menyen for a stille klokken.

Stille klokken

Trykk pa opp-pilen til riktig antall timer vises. Trykk pa programvelgeren (den store pilen) for a lagre. Trykk pa opp-pilen til nktig antall minutter vises. Trykk pa start-kappen for a bekrefte valget.

Elektrisk installationsjon

Vegguttaket for strømtilkobling skal vare plassert i passende avstand fra tørketrommelen, sik at det erlett tilgengelig.
- Maskinen mä kopies til en jordet stikkontakt.
- Dersom det fi nnes jordfeilbryter, skal denen vare av type A.

Kopling ved levering

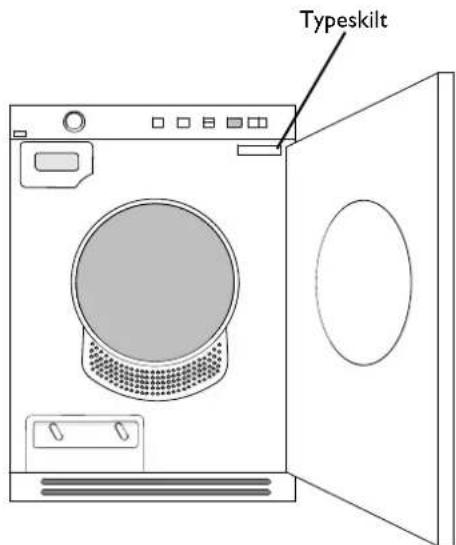

Du finner informasjon om den elektriske tikkoblingen pa typeskiltet. Sammenlign disse opplysningene med spesifi kasjonene for strøm-nettet.

Kan omkuples

Det er mulig à koble om fra 10 A (varmeeffekt 1950 W) til 16 A (varmeeffekt 3000 W). Omkop-lingen ma foretas av en person med kjennskap til elektrisitet. Under beskrives fremgangsmåte for de ulike modelltypene.

LINE SERIES™-CLASSIC

#

#

#

#

I. Slá av maskinen med hovedstrømbryteren.
2. Trykk pa og holdinne knappen "Temperatur" 品 _ 品 ^ 品 og sla deretter pa hovedstrambryteren.
3. Hvis Øvre høyre lysdiode ved programvelgeren og lysdioden ved knappen "Temperatur" lyser, er maskinen koblet for 10 A og 1950 W. Hvis bade Øvre og nedre høyre lysdioder ved programvelgeren og lysdioden ved knappen "Temperatur" lyser, er maskinen koblet for 16 A og 3000 W. Trykk en gang pa knappen for "Antikrøll" for a bytte vammeeffekt.
4. Trykk pa Stop for a lagre.

I. Slá av maskinen med hovedstrømbryteren.
2. Trykk pa og holdinne knappen "Antikoll" 2h og sla deretter pa hovedstrombryteren.
3. Hvis øvre høyre lysdiode ved programvelgeren og lysdioden ved knappen for "Antikrøll" 2h lyser, er maskinen koblet for 10 A og 1950 W. Hvis bade øvre og nedre høyre lysdioder ved programvelgeren og lysdioden ved knappen for "Antikrøll" 2h lyser, er maskinen koblet for 16 A og 3000 W. Trykk en gang pa knappen for "Reduser program-tid" 7 for a bytte varmeeeffekt.
4. Trykk pa Stop for a lagre.

LINE SERIES™-LOGIC

I. Slá av maskinen med hovedstrømbryteren.
2. Trykk pa og holdinne knappen "Temperatur" 8og sladeretter pa hovedstrombryteren.
3. Vri pa programvelgeren og velg mellom "Oppvarming Pa" (3000 W / 16 A) aller "Oppvarming Av" (1950 W / 10 A).
4. Trykk en gang pa knappen Start sik at valget lagres. Maskinen gär tilbake til programmenyen.

LINE SERIES™-STYLE

Fullintegrgt maskin

I. Slavmakinemed hovedstrambryteren.
2. Trykk inn Stop-knappen og slå pa maskinen med hovedstrømbryteren. Trykk deretter pa Stop-knappen fem ganger innen ti sekunder.
3. Trykk pa pilknapp opp erler ned og velg melom "Oppvarming Pa" (3000 W / 16 A) aller "Oppvarming Av" (1950 W / 10 A).
4. Trykk en gang pa knappen Start sik at valget lagres. Maskinen gär tilbake til programmenyen.

Standardmaskin

I. Sla av maskinen med hovedstrombryteren.
2. Trykk inn Stop-knappen og slå pa maskinen med hovedstrømbryteren. Trykk deretter pa Stop-knappen fem ganger innen ti sekunder.
3.Vi p programvelgeren og vel mellom "Oppvarming Pa" (3000 W/16 A) eller "Oppvarming Av" (1950 W/10 A).
4. Trykk en gang pa knappen Start sik at valget lagres. Maskinen gär tilbake til programmenyen.

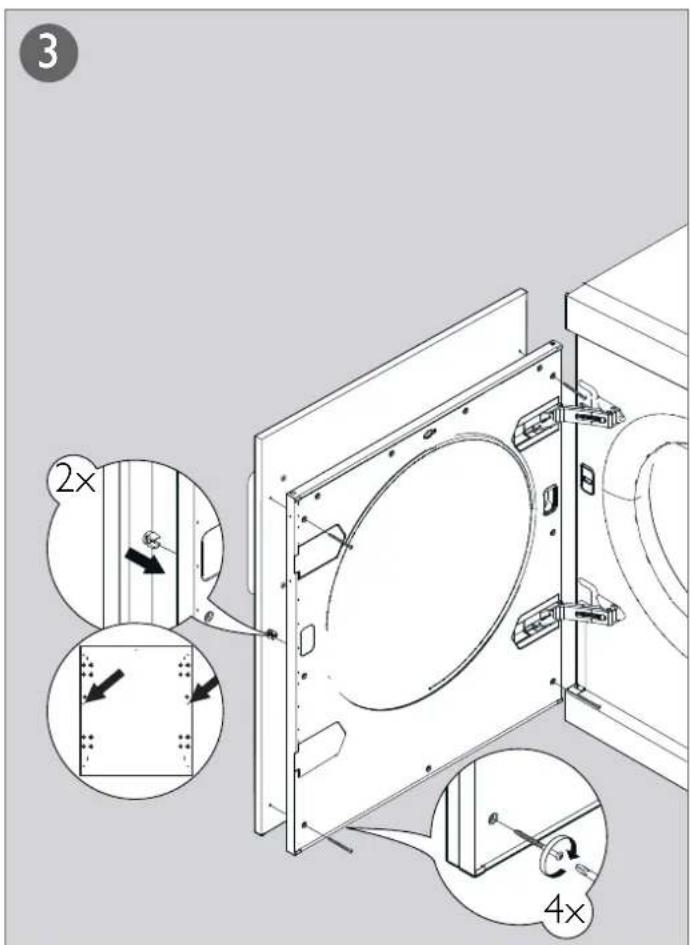

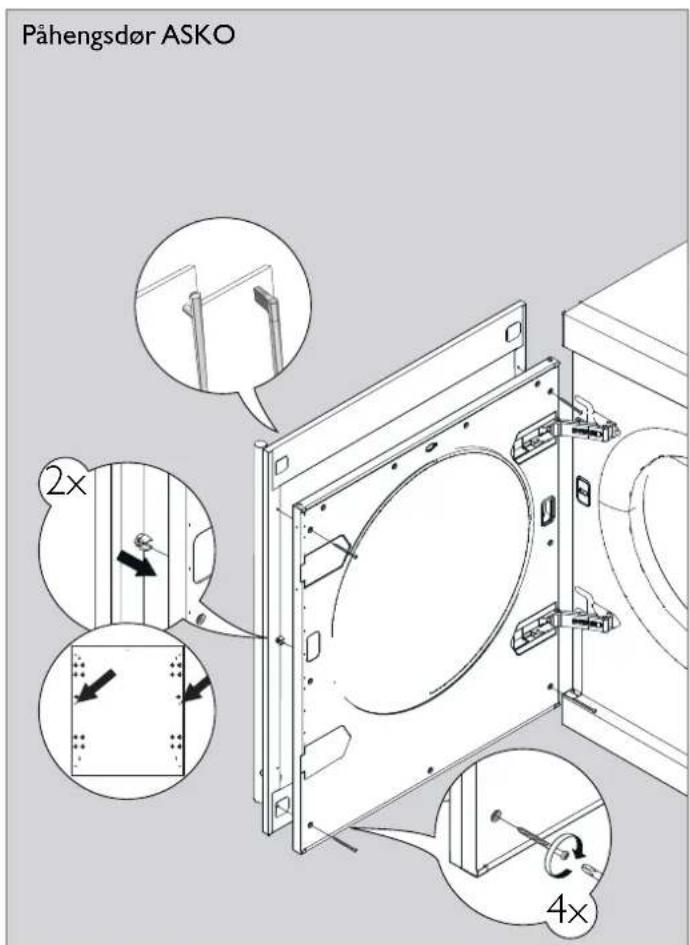

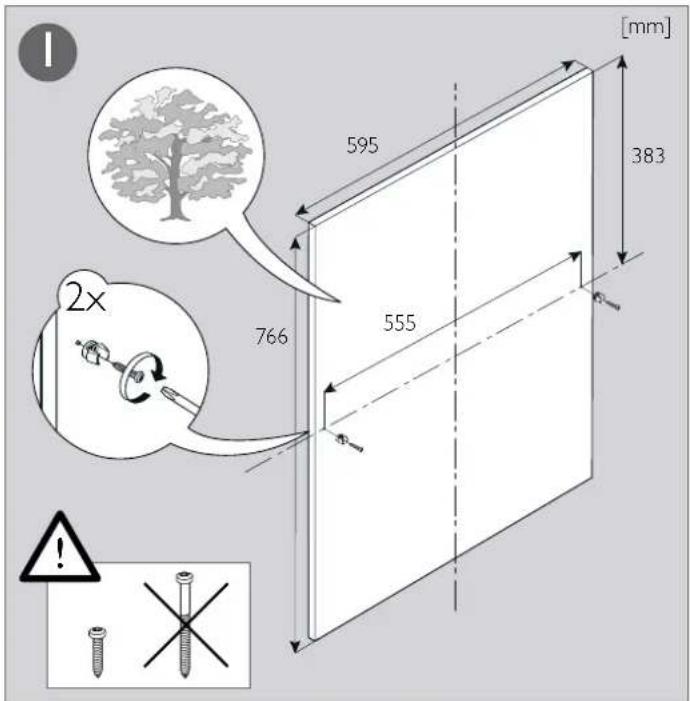

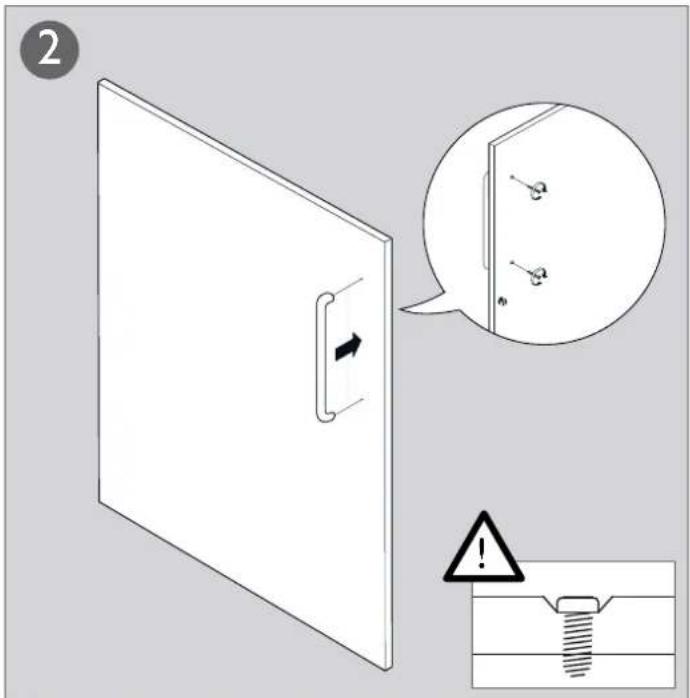

Montering av pahengsdor

Obs!

Montering av pahengsdor gjelder kun for den modelltypen som er vist pa bildet.

Montering av pahangslucka
