BRUKSANVISNING TDC112HP ASKO

Vi håper at produktet svarer til dine forventninger, og at det vil oppfylle behovene dine i mange år framover. Skandinavisk design er en kombinasjon av rene linjer, hverdagsfunksjonalitet og høy kvalitet. Dette kjennetegner alle våre produkter og er grunnen til at de er så populære verden over.

For å få størst mulig nytte av den nye maskinen, anbefaler vi deg å lese bruksanvisningen før du tar maskinen i bruk.

Bruksanvisningen inneholder også informasjon om hvordan du unngår miljøpåvirkning.

ASKO PROFESSIONAL

Innhold

Før du tar i bruk maskinen for første gang 3

Språkvalg 3

Sikkerhetsinstrukser 4

Sikkerhet 4

Installasjon 4

Transport/vinterlagring 4

Emballasje 4

Gjenvinning 4

Barn og sikkerhet 5

Generelt 5

Barnesikring 5

For å aktivere/deaktivere 5

barnesikringen. 5

Beskrivelse av tørketrommelen 6

Råd og tips før du tørker i trommelen 7

Materiale som kan tørkes i trommel 7

Materiale som ikke skal tørkes i trommel 7

Statisk elektrisitet 7

Tørke i trommel 8

Sorter tekstilene 8

Velg program 9

Trykk på knappen Start 11

Tørkeprogram avsluttet 11

Innstillinger 12

Du kan definere følgende innstillinger 12

Vedlikehold og rengjøring 13

Rengjøring av lofilter 13

Tømming av kondensvanntanken 14

Rengjøring av fordamperfilter og

fordamper 14

Rengjøring av autofilter 15

Rengjøring av maskinens utside 15

Feilsøking 16

Maskinen blir helt strømløs under

kjøringen av programmet 16

Maskinen lekker vann 16

Tørkingen tar for lang tid 16

Feilmeldinger 16

Teknisk informasjon 17

Tekniske spesifikasjoner 17

Standardtester 17

Informasjon om energimerking 18

Service 19

Elektrisk installasjon 20

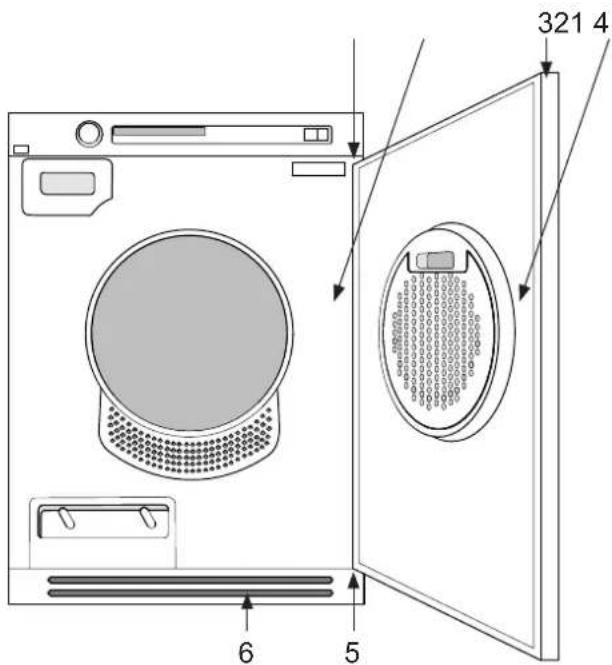

Dørhengsling 21

Gå fram slik 22

Hurtigveiledning 24

Før du tar i bruk maskinen for første gang

Språkvalg

Når du har koblet til maskinen og starter den for første gang, blir du bedt om å velge språk i displayet.

Gå fram slik:

1. Vri på programvelgeren og velg mellom: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.

2. Trykk på Stop én gang for å lagre innstillingen.

Vaskeanvisning

Første gang du starter tørketrommelen eller etter at den har stått ubrukt lenge, er det mulig at du hører en lett dunking. Denne lyden er normal og forsvinner etter noen tørkeomganger.

Les og ta vare på bruksanvisningen!

• Eventuelle elektriske installasjoner skal utføres av en godkjent elektriker.
• Maskinen skal benyttes utelukkende til tørketromling i henhold til veiledningen i denne bruksanvisningen.
• Reparasjon og vedlikehold som berører sikkerhet eller ytelse, skal utføres av kvalifisert fagpersonell.
• Skadet nettkabel må bare skiftes ut av kvalifisert fagpersonell.
• Tilstrekkelig ventilasjon er nødvendig for å unngå at røyk fra åpen ild eller gasser fra utstyr som brenner annet drivstoff, skal suges inn i rommet när tørketrommelen er i gang.
• Tørk ikke uvasket tøy i tørketrommelen.
• Tøy som er tilgriset av for eksempel matolje, aceton, alkohol, bensin, parafin, flekkfjerningsmiddel, terpentin, voks og voksfjerningsmiddel, bør vaskes i varmt vann med ekstra vaskemiddel før det tørkes i tørketrommelen.
• Gjenstander som skumgummi, lateks, plast, vanntette tekstiler, gummikledde artikler og klær eller puter fylt med skumgummi skal ikke tørkes i tørketrommelen.
• Skyllemiddel eller tilsvarende produkter bør benyttesihenholdtilvaskemiddelprodusentens anbefalinger.
• Maskinen skal ikke brukes av personer (også barn) som er fysisk eller psykisk handikappet eller mangler erfaring og kunnskap. Disse personene må få veiledning i hvordan maskinen skal brukes, av den som er ansvarlig for deres sikkerhet.
• Barn må passes på, slik at de ikke leker med maskinen.

Sikkerhet

• Maskinen skal ikke benyttes til tørking av tekstiler som er kjemisk renset hjemme, eller som kan inneholde rester av brennbare væsker.
• En flottør stenger av maskinen hvis det oppstår stopp i kondensvannslangen, eller fare for at kondensvanntanken blir for full.

ADVARSEL!

Mens tørkeprogrammet pågår er baksiden av tørketrommelen svært varm. La maskinen få kjøle seg ned før du berører baksiden.

Installasjon

Se i den separate installasjonsanvisningen.

ADVARSEL!

Etter at maskinen er satt på plass, skal den ikke startes på 24 timer. Hvis tørketrommelen av en eller annen grunn må legges ned ved transport eller service, skal den legges på venstre side sett forfra.

Transport/vinterlagring

Hvismaskinenskaltransportereselleroppbevares over vinteren i lokaler uten oppvarming, må du sørge for at kondensvanntanken er tømt for vann.

Emballasje

Denne maskinen er produsert og merket med tanke på gjenvinning. For å hindre personskader må maskinen gjøres ubrukelig når det er bestemt at den skal kasseres. Kontakt kommunen for å få informasjon om hvor maskinen skal gjenvinnes på riktig måte.

Barn og sikkerhet

Generelt

ADVARSEL!

La ikke barn leke med tørketrommelen!

• Hvis døren åpnes mens programmet pågår, kan tekstilene være svært varme, og du kan brenne deg.
• Tørketrommelen starter ikke automatisk när døren lukkes (f.eks. hvis et barn skulle dra igjen døren fra innsiden).

Barnesikring

Ved å aktivere en barnesikring kan du hindre at barn starter tørketrommelen eller endrer et startet program.

For å aktivere/deaktivere barnesikringen.

Slik gjør du for å åpne menyen for innstillinger:

1. Steng av maskinen med hovedstrømbryteren.
2. Trykk inn knappen Stop og slå på maskinen med hovedstrømbryteren. Trykk deretter på knappen Stop fem ganger innen ti sekunder.
3. Velg den innstillingen du ønsker å endre ved å vri på programvelgeren.
4. Trykk én gang på knappen Stop.
5. Endre og lagre innstilling i henhold til beskrivelsen nedenfor.
6. Trykk på knappen Start for å gå tilbake til programmenyen.

For å unngå at barn starter maskinen, er det mulig å aktivere en barnesikring.

1. Vri på programvelgeren, velg Barnesikring På eller Barnesikring Av.
2. Trykk på knappen Stop én gang for å lagre innstillingen.

Du kan koble ut barnesikringen midlertidig ved å trykke på knappene Start og Stop samtidig.

Barnesikringen er da utkoblet i tre minutter.

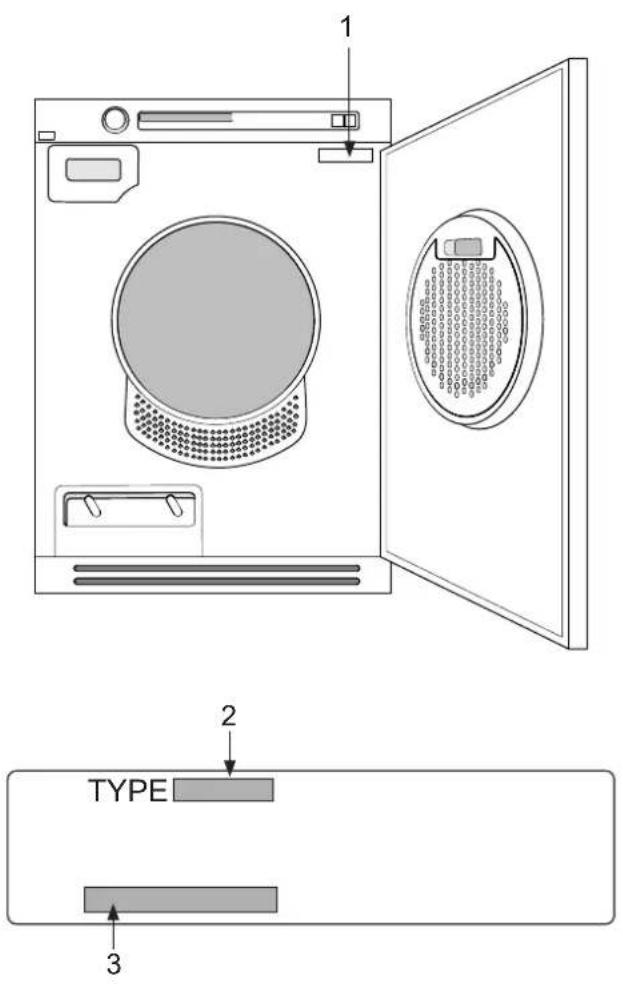

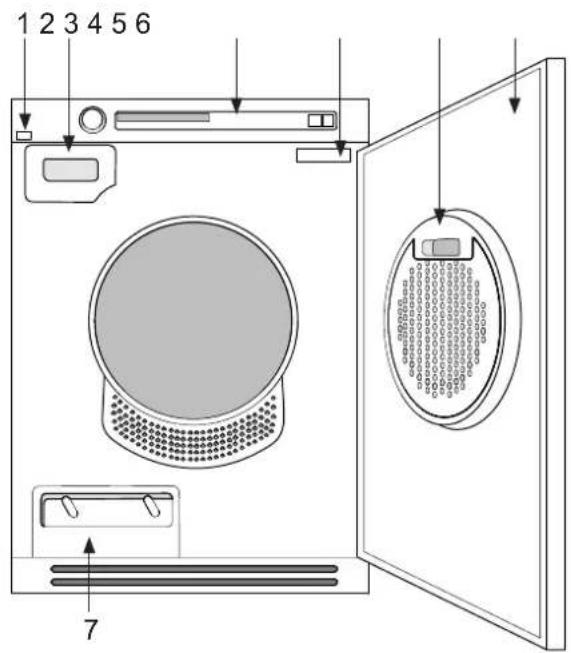

Beskrivelse av tørketrommelen

1 2 3 4 5 6 7

1. Hovedstrømbryter
2. Kondensvanntank
3. Panel

4. Typeskilt (på innsiden av luken)

5. Lofilter

6. Ytterdør
7. Fordamper og filter

Råd og tips før du tørker i trommelen

Råd som kan være til nytte før bruk av tørketrommelen.

Sentrifugert?

Tekstiler som skal tørketromles, bør være sentrifugert med 1000 o/min eller mer. Høyere sentrifugeringhastighet reduserer både energi og tørketid.

Materiale som kan tørkes i trommel

☐ Symbolet betyr at materialet tåler tørking i trommel. Materialer som egner seg godt for tørking i trommel, er bomullsstoff, frotté og kunstfibermateriale. Plaggene blir mykere og luftigere när de tørkes i trommel enn när de henges opp for tørking.

OBS!

Slitasjen på tekstiler i tørketrommelen er ubetydelig.

Loen som fester seg i lofilteret, er støv og fiberrester som danner seg ved bruk av tekstilene.

Materiale som ikke skal tørkes i trommel

Symbolet betyr at materialet ikke tåler tørking i trommel. Visse materialer kan smelte eller bli brannfarlige hvis de utsettes for varme, andre kan miste formen eller krympe.

• materiale med merking som sier at de ikke skal tørkes i nærheten av varme
• plagg som er kjemisk renset hjemme.
• skumplast
• glassfibermateriale.
• ulltøy skal ikke tørkes i trommel, på grunn av faren for filtring.

Statisk elektrisitet

For å redusere risiko for statisk elektrisitet i tøyet etter tørketromling, kan du:

• Bruk skyllemiddel ved vasking.
• Vent i fem minutter etter avsluttet tørkeprogram før du åpner døren og tar tøyet ut av tørketrommelen.

OBS!

Du kan stoppe tørketrommelen ved å trykke på knappen Stop i tre sekunder eller åpne døren. I begge tilfeller avbrytes programmet og starter fra begynnelsen ved omstart.

Hvis du ikke vil starte programmet om igjen, bør du ta ut all vasken umiddelbart og spre den ut, slik at varmen kan forsvinne.

Tørke i trommel

Her følger en steg-for-steg-instruksjon som gir deg best mulig tørkeresultat.

Sorter tekstilene

Du får det jevneste tørkeresultatet hvis alle tekstilene er av samme materiale. Lukk glidelås og knapper, knytt sammen skjerf, sorter tekstilene og tilpass mengde og temperatur.

2 Trykk på hovedstrømbryteren til displayet tennes.

3 Åpne døren, legg i tekstilene og lukk døren igjen.

Tørke i trommel

4 Velg program

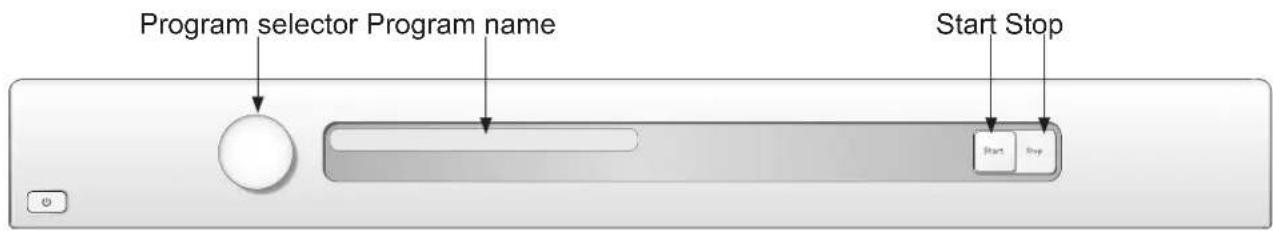

Velg program ved å vri på programvelgeren. Programnavnet vises i displayvinduet.

Forslag til hva programmene kan brukes til:

For programmene Auto ekstra tørt, Auto tørt eller Auto nesten tørt finnes det to temperaturinnstillinger. Delvis normal temperatur med også lav temperatur for mer ømfintlige tekstiler.

Auto ekstra tørt

Normal temperatur. Dette programmet er beregnet på tekstiler som er ekstra vanskelige å tørke, f.eks. olabukser med svært tykke sommer.

Auto tørt

Normal temperatur. Disse programmene kopler ut varmen när vasken er tørr, men för den er overtørket. Med programmet Auto tørt koples varmen ut noe senere enn Auto nesten tørt. Prøv deg fram til det som passer best.

Auto nesten tört

Normal temperatur. Disse programmene kopler ut varmen när vasken er tørr, men för den er overtørket. Med programmet Auto tørt koples varmen ut noe senere enn Auto nesten tørt. Prøv deg fram til det som passer best.

Auto ekstra tört

Lav temperatur. Dette programmet er beregnet på tekstiler som er ekstra vanskelige å tørke, f.eks. olabukser med svært tykke sommer.

Auto tørt 8°

Lav temperatur. Disse programmene kopler ut varmen när vasken er tørr, men för den er overtørket. Med programmet Auto tørt koples varmen ut noe senere enn Auto nesten tørt. Prøv deg fram til det som passer best.

Auto nesten tört

Lav temperatur. Disse programmene kopler ut varmen når vasken er tørr, men før den er overtørket. Med programmet Auto tørt koples varmen ut noe senere enn Auto nesten tørt. Prøv deg fram til det som passer best.

Auto stryketørt

Dette programmet kopler ut varmen när vasken er passe fuktig for stryking eller rulling.

Tørke i trommel

Programtabell

Her vises forbruk av energi og tid for ulike programmer. Tabellen viser hvilken innvirkning sentrifugeringshastigheten ved vask, har. Forbruksverdiene kan variere avhengig av romtemperatur, luftfuktighet, materialer, variasjoner i elektrisitetsnettet samt valgte tilleggsfunksjoner.

For de forbruksverdiene som er angitt nedenfor, gjelder følgende forutsetninger:

Temperatur på innluften: 23 °C

Innluftens fuktighetsinnhold: 55 %

Tørketemperatur:
Normal

Program Materiale	Tøymengde Sentrifugeringshastighet		(o/min)	Energiforbruk ca. (kWh)	Programtid ca. (min)
Auto extra dry (Auto ekstra tört)	Bomull, lin 1/1 800 2,5 242
			1000 2,1 211
			1400 2,0 199
			1600 1,9 193
Auto dry (Auto skabstört)	Bomull, lin 1/1 800 2,1 211
			1000 1,9 186
			1400 1,7 168
			1600 1,6 155
	Strykefritt, polyester/ bomull	1/2 1000 1,1 106
Auto normal dry (Auto nor- malt tört)	Bomull, lin 1/1 800 1,9 186
			1000*	1,77	174
			1400 1,5 149
			1600 1,3 124
	Bomull, lin 1/2 1000*		0,94	99
	Strykefritt, polyester/ bomull	1/2 1000 0,7 68
Auto iron dry (Auto strygetört)	Bomull, lin 1/1 800 1,7 162
			1000 1,5 143
			1400 1,2 112
			1600 0,8 87

5 Trykk på knappen Start Gjenværende tørketid

En angivelse av resterende tørketid vises i displayet noen minutter etter at tørkeprogrammet er startet. 1:35 betyr for eksempel at det gjenstår ca. 1 time og 35 minutter til vasken har nådd valgt tørrhetsgrad.

Faktisk gjenværende tid kan være lengre enn tiden som angis i displayet. Gjenværende tid vises da som 0:15 inntil tøyet har riktig tørrhetsgrad.

Du kan stoppe tørketrommelen ved å trykke på knappen Stop eller åpne døren. I begge tilfeller avbrytes programmet og starter fra begynnelsen ved omstart.

OBS!

Programmet påvirkes ikke hvis programvelgeren endres etter start.

Tørkeprogram avsluttet

I displayet vises teksten Ferdig när programmet er avsluttet.

Kompressorens kjølevifte fortsetter å gå en stund etter programslutt, men stopper automatisk eller ved aktivering av valgfri knapp/bryter.

Bakgrunnsbelysning

To minutter etter at tørkeprogrammet er avsluttet, går bakgrunnsbelysningen i displayet og knapper for tilleggsvalg i energisparemodus.

Kondensvann

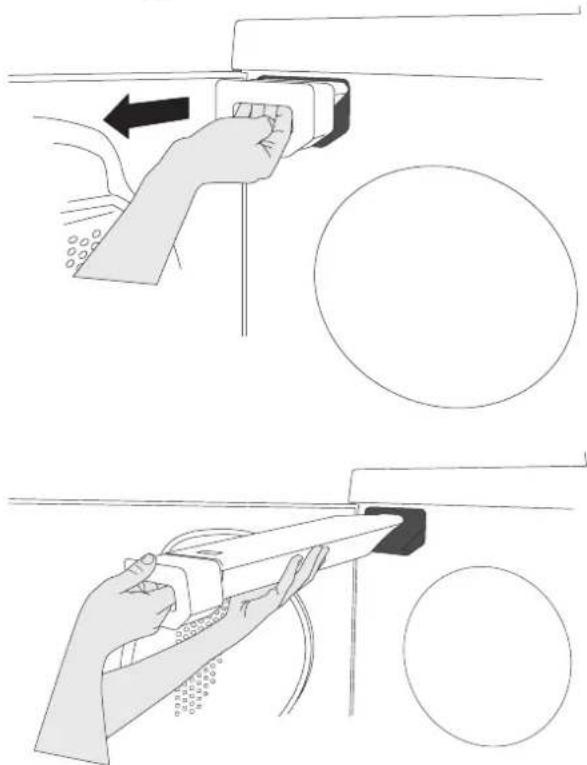

Kondensvanntanken skal tømmes etter hver tørking. Dra ut kondensvanntanken, tøm ut vannet og sett tanken tilbake. Hvis kondensvanntanken blir overfylt, avbrytes programmet og Overfylling vises i displayet. Tøm beholderen og trykk på knappen Start for å starte et nytt program.

TIPS!

Kondensvannet er avkalket og kan benyttes til dampstrykejern. Sil vannet gjennom et kaffefilter.

Automatisk tømming

Før tilkobling til separat avløp, se installasjonsanvisningen i dokumentasjonen.

OBS!

• Rengjør lofilteret etter hver tørketromling.
  • Tøm tanken etter hver bruk.

ADVARSEL!

Hvis lofilteret tettes igjen, kan maskinens automatiske overopphetingsvern utløses. Rengjør filteret, vent til maskinen er avkjølt, og forsøk å starte. Hvis den allikevel ikke starter: Ring etter service.

Når du har tørket ferdig

Slå av hovedstrømbryteren. Ta ut klærne og lukk døren for å hindre at små barn kryper inn i maskinen.

Innstillinger

Du kan definere følgende innstillinger

• Språk
• Barnesikring
• Lydsignal

Slik gjør du for å åpne menyen for innstillinger:

1. Steng av maskinen med hovedstrømbryteren.
2. Trykk inn knappen Stop og slå på maskinen med hovedstrømbryteren. Trykk deretter på knappen Stop fem ganger innen ti sekunder.
3. Velg den innstillingen du ønsker å endre ved å vri på programvelgeren.
4. Trykk én gang på knappen Stop.
5. Endre og lagre innstilling i henhold til beskrivelsen nedenfor.
6. Trykk på knappen Start for å gå tilbake til programmenyen.

Lydsignal

1. Vri på programvelgeren og velg Lydsignal Til eller Lydsignal Fra for at tørketrommelen skal gi beskjed när programmet er ferdig, eller hvis det har oppstått en feil.
2. Trykk på knappen Stop én gang for å lagre innstillingen.

Språk

1. Vri på programvelgeren og velg mellom: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Trykk på knappen Stop én gang for å lagre innstillingen.

Barnesikring

For å unngå at barn starter maskinen, er det mulig å aktivere en barnesikring.

1. Vri på programvelgeren, velg Barnesikring På eller Barnesikring Av.
2. Trykk på knappen Stop én gang for å lagre innstillingen.
   Du kan koble ut barnesikringen midlertidig ved å trykke på knappene Start og Stop samtidig. Barnesikringen er da utkoblet i tre minutter.

Vedlikehold og rengjøring

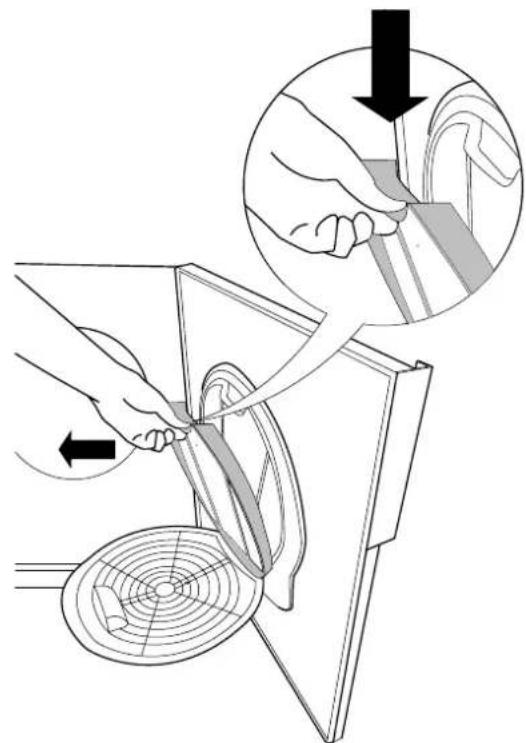

Rengjøring av lofilter

Lofilteret skal renses for lo etter hver tørketromling.

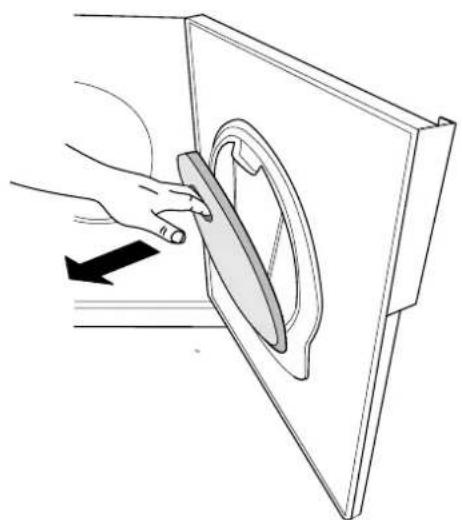

1. Ta tak i håndtaket på filterholderen og dra det mot deg for å åpne lofilteret.

1. Lukk igjen lofilteret før du lukker døren.

2. Åpne lofilteret. Trykk på kanten med tommelen, som vist på bildet, og trekk utover.

Vedlikehold og rengjøring

Tømming av kondensvanntanken

Hvis kondensvanntanken blir overfylt, avbrytes programmet og "Overfylling" vises i displayet. Tøm beholderen og trykk på knappen Start, slik at programmet starter.

Før tilkobling til separat avløp, se installasjonsanvisningen i dokumentasjonen.

Rengjøring av fordamperfilter og fordamper

Rengjør fordamper og fordamperfilter i henhold til de intervallene som vises i maskinens display, eller oftere.

1. Slå av Hovedstrømbryteren og åpne ytterdøren.

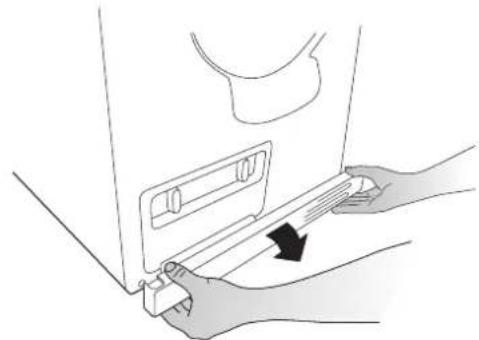

2. Løsne sokkelen.

1. Åpne fordamperdøren.

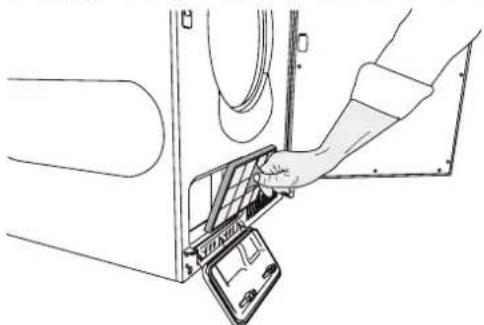

1. Trekk ut filteret ved å ta tak i "øret" i midten.

1. Tørk av nettfilteret (A). Stryk bort lo fra filteret med hånden. Bruk en myk, tørr fille til å fjerne eventuelt belegg.

Vedlikehold og rengjøring

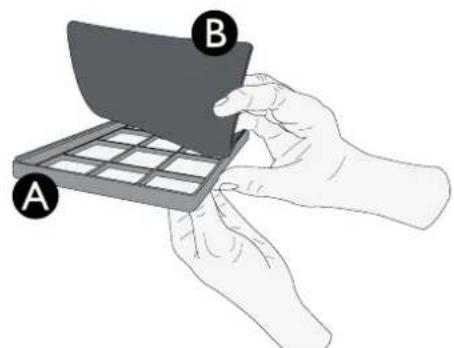

1. Ta ut skumfilteret (B) som er plassert innenfor nettfilteret. Vask skumfilteret i en vaskemaskin på et skylleprogram eller et kort vaskeprogram. Det er ikke nødvendig med vaskemiddel eller oppvarming av vannet. Loen forsvinner og filteret skades ikke.

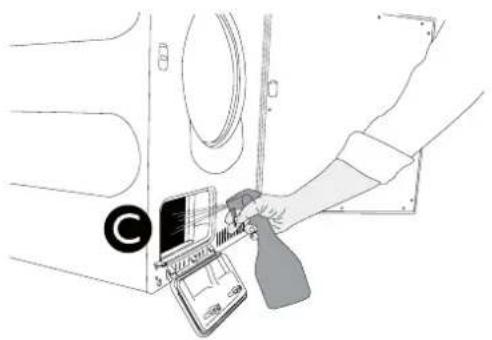

2. Rengjør fordamperen (C) ved å spraye vann på flensene med en spruteflaske. Loen renner da med vannet som deretter tas hånd om av kondensvannpumpen.

1. Sett begge filtrene på plass og lukk døren til fordamperen igjen.

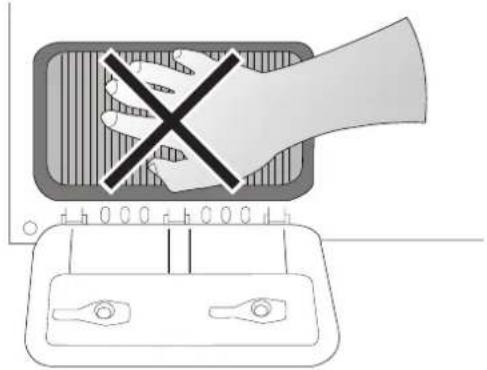

OBS!

Unngå å berøre flensene på fordamperen. De er svært tynne og følsomme for berøring. Hvis flensene bøyes eller skades, forringes effekten i kondensatoren betydelig, og tørkeresultatet blir dårligere.

Rengjøring av autofilter

Rengjør filteret i henhold til de intervallene som vises i maskinens display, eller oftere.

1. Skyll autofilteret rent med vann.
2. Skru autofilteret på plass. Kontroller at pakningen sitter på plass.

Rengjøring av maskinens utside

Rengjør utsiden og programpanelene med mildt rengjøringsmiddel. Bruk ikke løsemidler, de kan skade maskinen. Maskinen må heller ikke dusjes med vannstråle.

OBS!

La det ikke samle seg støv rundt maskinen. Hold det rent og svalt rundt tørketrommelen. Støv, varme og fuktighet forlenger tørketiden. Plasser ikke vaske- eller skyllemidler oppå maskinen. Søl fra dette kan skade lakken på maskinen.

Feilsøking

• at døren er skikkelig lukket.
• at hovedstrømbryteren er trykt inn.
• at eventuell stikkontakt er tilkoplet.
• at sikringene i huset er hele.

Maskinen blir helt strømløs under kjøringen av programmet

Kontakt service.

Maskinen lekker vann

Kontroller at autofilteret og pakningen er riktig montert og ikke defekte.

Tørkingen tar for lang tid

• Kontroller at lofilteret ikke er tiltettet. Se kapittelet Vedlikehold og rengjøring.
• Tøm kondensvanntanken. Rengjør fordamperfilter (nettfilter + skumfilter), fordamper, lofilter samt autofilter, se kapittel Vedlikehold og rengjøring.

Feilmeldinger

• Hvis Overfylling vises i displayet, er kondensvanntanken full eller fordamperfilteret tiltettet. Tøm tanken, rengjør filteret og start på nytt. Se kapittelet Vedlikehold og rengjøring.
• Les Tørkingen tar for lang tid i dette kapittelet hvis Maks programtid vises i displayen.
• Rengjør lofilteret hvis Rens filter vises i displayet.
• Hvis Rens kon.sator vises i displayet, må fordamperen rengjøres. Se kapittelet Vedlikehold og rengjøring.
• Hvis Rengjøring autofilter vises i displayet, må autofilteret rengjøres. Se kapittelet Vedlikehold og rengjøring.
• Kontakt service hvis Termistor vises i displayet.
• Trykk på knappen Stop for å fjerne feilmeldingen.

Teknisk informasjon

Tekniske spesifikasjoner

Høyde: 850 mm

Bredde: 595 mm

Dybde: 585 mm

Vekt (netto): 52 kg

Trommelvolum 112 l

Maks. tørkekapasitet: 7 kg

Omdreiningshastighet: 50-55 rpm

Tilkoplingseffekt: Se typeskilt

Materiale i tørketrommel: Rustfritt stål

Materiale i ytterdeksel: Pulverlakkert og varmgalvanisert stålplate eller rustfritt stål

Plassering Vaskesøyle eller frittstående

Standardtester

Ved standardtester skal maskinens kondensvannslange kobles til avløpet.

Europa:

Tørkeytelse:

EN 611 21 (392/2012).

Auto nesten tørt, 7 kg bomull

Energideklarasjon:

EN 611 21 (392/2012).

Auto nesten tørt, 7 kg bomull

Testmetode lydmåling:

IEC 60 704-2-6.

Teknisk informasjon

Informasjon om energimerking

Maks.tørkekapasitet 7 kg

Energiklasse A++

Årlig energiforbruk (AE) 212 (kWh/år)

Energiforbruk

Auto normalt tørt med full tøymengde ( E_dry ) 1,77 (kWh)

Auto normalt tørt med halv tøymengde ( E_dry1/2 ) 0,94 (kWh)

Energiforbruk

Auto normalt tørt med full og halv tøymengde (C _t ) 91 (%)

Auto normalt tørt med full tøymengde (C _tdry ) 91 (%)

Auto normalt tørt med halv tøymengde (C _tdry1/2 ) 91 (%)

Tørkeprogram Auto normal dry (Auto normalt tørt) 2)

Programtid (minutter)

Auto normalt tørt med full og halv tøymengde (T) 131 (minutter)

Auto normalt tørt med full tøymengde 174 (minutter)

Auto normalt tørt med halv tøymengde 99 (minutter)

Luftbåren lyd 66 (dB(A))

Type tørketrommel (A = automatisk, NA = ikke automatisk) A

Tid i standbymodus 2 (minutter)

Kondenseringseffektivitetsklasse A ^3)

1) Basert på 160 standardtørkesykluser i Auto normalt tørt med full og halv tøymengde og forbruk i henhold til strømsparemodus. Det faktiske energiforbruket avhenger av hvordan maskinen brukes.

2) Informasjonen på etiketten og databladet gjelder for standardprogrammet Auto normalt tørt med full eller halv tøymengde. Dette programmet er beregnet på tørking av normalt vått bomullstøy og er det mest effektive bomullsprogrammet når det gjelder energiforbruk.

Se kapitlene Feilsøking samt Vedlikehold og rengjøring for å se om du kan rette opp feilen selv. Hvis du skal kontakte service, må du oppgi modellangivelsen, typeangivelsen og serienummeret.

Modellangivelsen (1) står på første side i bruksanvisningen og på panelet til maskinen.

Typeangivelse (2) og serienummer (3) finner du på typeskiltet som er plassert på forsiden av tørketrommelen, på innsiden av ytterdøren.

OBS!

Tjenester som ikke er levert av leverandør eller selger må kunde dekke selv.

Installasjon

ADVARSEL!

Etter at maskinen er satt på plass, skal den ikke startes på 24 timer. Hvis tørketrommelen av en eller annen grunn må legges ned ved transport eller service, skal den legges på venstre side sett forfra.

Installasjon

Se separat installasjonsanvisning som følger med dokumentasjonen.

Elektrisk installasjon

Kopling ved levering

• 230V, 1-Phase, 10A
50Hz
• Benytt jordfeilbryter av type A.

Myntautomat

Maskinen er klargjort for installasjon av myntautomat. Installasjonen skal utføres av kvalifisert fagperson.

Til installasjonen trenger du en strømledning som forsyner myntautomaten med strøm.

Myntautomaten skal kunne kortslutte to signalledere i løpet av en tidsperiode på opptil 10 minutter. Dette for at brukeren skal rekke å legge inn vask, velge program og starte programmet etter at han/hun har lagt på mynt.

"Legg i mynt" vises i displayet når man starter maskinen med hovedstrømbryteren.

Dørhengsling

321 4 6 5

1. Hengseltapp (oppe og nede)
2. Dekkskive

3. Plastplugger (finnes i over- henholdsvis underkant)

4. Låsehake

5. Hengsel (venstre + høyre side)
6. Sokkel

Dørhengsling

Du kan velge om døren skal være høyre- eller venstrehengslet.

Gå fram slik:

1. Løsne sokkelen.

2. Skru løs hengslene, to skruer.

1. Løft døren oppover og løsne den. Hold samtidig i døren.

2. Løsne begge dørtappene (oppe og nede). Monter disse på motsatt side av maskinen. Monter hengselen igjen.

1. Løsne skruene (13 stk.) som sitter på innsiden av døren.

1. Løsne dørens innerdel (trekk ned og løft ut).

2. Bytt plass på låshake (magnetlåsen) og dekkplaten. Løsne først skruen som holder låshaken (magnetlåsen) fast. Bruk deretter en flat skrutrekker til å løsne dekkplaten. Monter

låshaken (magnetlåsen) og dekkplaten igjen på motsatt side.

1. Monter dørens innerdel igjen med skruene (13 stk.).

2. Bytt plass på plastpluggene som sitter på dørens over- og underkant. Bruk en flat skrutrekker til å løsne pluggene.

3. Løsne de to skruene som holder fast håndtaket i døren. Plukk bort de to plastpluggene som sitter i tilsvarende skruehull på den andre siden av døren. Monter håndtaket med de to skruene på den andre siden av døren, og trykk inn de to plastpluggene i de hullene hvor håndtaket tidligere satt.

4. Monter døren på nytt ved å løsne hengselskruene litt. Sett så døren på plass og lukk den. Skru fast hengslene igjen. Sett sokkelen tilbake.

Egne notater

Hurtigveiledning

Tekstilene

- Sorter tekstiler av samme type for å få en så jevn tørking som mulig.

2 Trykk på hovedstrømbryteren

3 Legg inn tøyet • Lukk døren.

4 Velg program og eventuelle tilleggsvalg

- Vri programvelgeren til ønsket program.

5 Trykk på knappen Start

Tørkeprogram avsluttet

• I displayet vises Ferdig när programmet er avsluttet.
• Rengjør lofilteret etter hver tørking.

7 Når du har tørket ferdig

- Slå av hovedstrømbryteren og lukk døren.
