BRUKSANVISNING T856HPS ASKO

Vi håper at produktet svarer til dine forventninger, og at det vil oppfylle behovene dine i mange år framover. Skandinavisk design er en kombinasjon av rene linjer, hverdagsfunksjonalitet og høy kvalitet. Dette kjennetegner alle våre produkter og er grunnen til at de er så populære verden over.

For å få størst mulig nytte av den nye maskinen, anbefaler vi deg å lese bruksanvisningen før du tar maskinen i bruk. Bruksanvisningen inneholder også informasjon om hvordan du unngår miljøpåvirkning.

ADVARSEL! Les alle anvisningene før maskinen tas i bruk.

Innhold

Før du tar i bruk maskinen for første gang 3

Vaskeanvisning 3

Sikkerhetsinstrukser 4

Sikkerhet 4

Transport/vinterlagring 5

Emballasje 5

Gjenvinning 5

Barn og sikkerhet 6

Generelt 6

Beskrivelse av tørketrommelen 7

Råd og tips før du tørker i trommelen 8

Materiale som kan tørkes i trommel 8

Materiale som ikke skal tørkes i trommel 8

Statisk elektricitet 8

Tørke i trommel 9

Sorter tekstilene 9

Trykk på hovedstrømbryteren til displayet tennes. 9

Åpne døren, legg i tekstilene og lukk døren igjen. 9

Velg program 10

Velge tilleggsvalg 12

Trykk på knappen Start 12

Tørkeprogram avsluttet 13

Vedlikehold og rengjøring 14

Rengjøring av lofilter 14

Tømming av kondensvanntanken 15

Rengjøring av fordamperfilter og fordamper 15

Rengjøring av maskinens utside 16

Feilsøking 17

Maskinen blir helt strømløs under

kjøringen av programmet 17

Tørkingen tar for lang tid 17

Feilmeldinger 17

Teknisk informasjon 18

Tekniske spesifikasjoner 18

Standardtester 18

Informasjon om energimerking 19

Service 20

Plassering av tørketrommelen 21

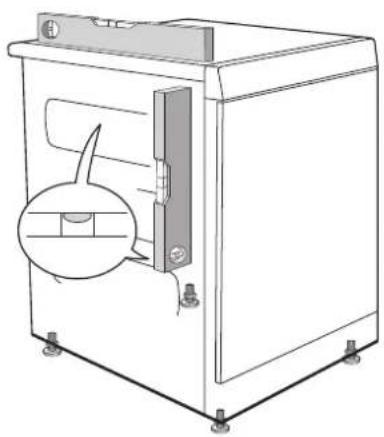

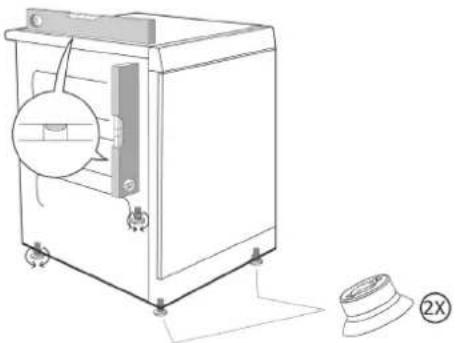

Justere føttene 22

Kondensvannet 23

Elektrisk installasjon 23

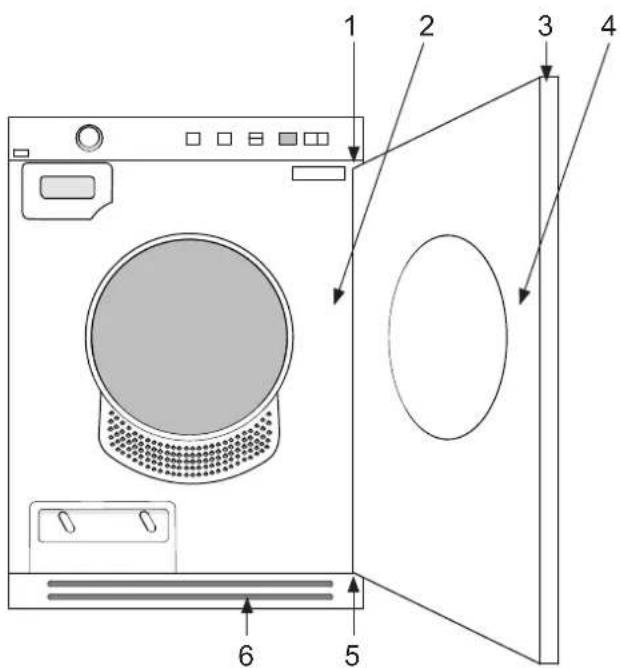

Dørhengsling 24

Hurtigveiledning 28

Originalbruksanvisning

Før du tar i bruk maskinen for første gang

Vaskeanvisning

Første gang du starter tørketrommelen eller etter at den har stått ubrukt lenge, er det mulig at du hører en lett dunking. Denne lyden er normal og forsvinner etter noen tørkeomganger.

Les og ta vare på bruksanvisningen!

• Eventuelle elektriske installasjoner skal utføres av en godkjent elektriker.
• Maskinen skal benyttes utelukkende til tørketromling i henhold til veiledningen i denne bruksanvisningen.
• Reparasjon og vedlikehold som berører sikkerhet eller ytelse, skal utføres av kvalifi sert fagpersonell.
• Skadet nettkabel må bare skiftes ut av kvalifi sert fagpersonell.
• Tilstrekkelig ventilasjon er nødvendig for å unngå at røyk fra åpen ild eller gasser fra utstyr som brenner annet drivstoff, skal suges inn i rommet när tørketrommelen er i gang.
• Tørk ikke uvasket tøy i tørketrommelen.
• Tøy som er tilgriset av for eksempel matolje, aceton, alkohol, bensin, parafi n, fl ekkfjerningsmiddel, terpentin, voks og voksfjerningsmiddel, bør vaskes i varmt vann med ekstra vaskemiddel før det tørkes i tørketrommelen.
• Gjenstander som skumgummi, lateks, plast, vanntette tekstiler, gummikledde artikler og klær eller puter fylt med skumgummi skal ikke tørkes i tørketrommelen.
• Skyllemiddel eller tilsvarende produkter bør benyttes i henhold til vaskemiddelprodusentens anbefalinger.
• Maskinen skal ikke brukes av personer (også barn) som er fysisk eller psykisk handikappet eller mangler erfaring og kunnskap. Disse personene må få veiledning i hvordan maskinen skal brukes, av den som er ansvarlig for deres sikkerhet.
• Barn må passes på, slik at de ikke leker med maskinen.

Sikkerhet

• Maskinen skal ikke benyttes til tørking av tekstiler som er kjemisk renset hjemme, eller som kan inneholde rester av brennbare væsker.
• Tørketrommelen må ikke brukes hvis det er brukt industrielle kjemikalier til rensing.
• En fl ottør stenger av maskinen hvis det oppstår stopp i kondensvannslangen, eller fare for at kondensvanntanken blir for full.

ADVARSEL!

Mens tørkeprogrammet pågår er baksiden av tørketrommelen svært varm. La maskinen få kjøle seg ned før du berører baksiden.

Sikkerhetsinstrukser

Installasjon

Se kapittelet Installasjon.

ADVARSEL!

Etter at maskinen er satt på plass, skal den ikke startes på 24 timer. Hvis tørketrommelen av en eller annen grunn må legges ned ved transport eller service, skal den legges på venstre side sett forfra.

Transport/vinterlagring

Hvis maskinen skal transporteres eller oppbevares over vinteren i lokaler uten oppvarming, må du sørge for at kondensvanntanken er tømt for vann.

Emballasje

Denne maskinen er produsert og merket med tanke på gjenvinning. For å hindre personskader må maskinen gjøres ubrukelig när det er bestemt at den skal kasseres. Kontakt kommunen for å få informasjon om hvor maskinen skal gjenvinnes på riktig måte.

Barn og sikkerhet

Generelt

ADVARSEL!

La ikke barn leke med tørketrommelen!

• Hvis døren åpnes mens programmet pågår, kan tekstilene være svært varme, og du kan brenne deg.
• Tørketrommelen starter ikke automatisk när døren lukkes (f.eks. hvis et barn skulle dra igjen døren fra innsiden).

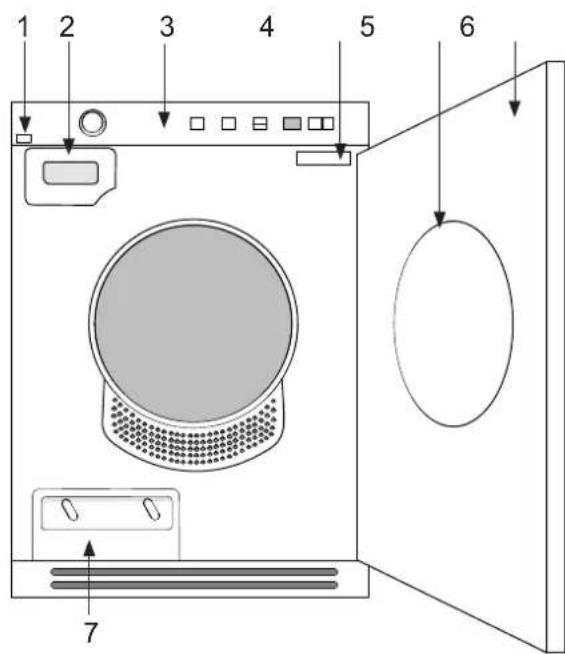

Beskrivelse av tørketrommelen

1 2 3 4 5 6 7

1. Hovedstrømbryter
2. Kondensvanntank
3. Panel

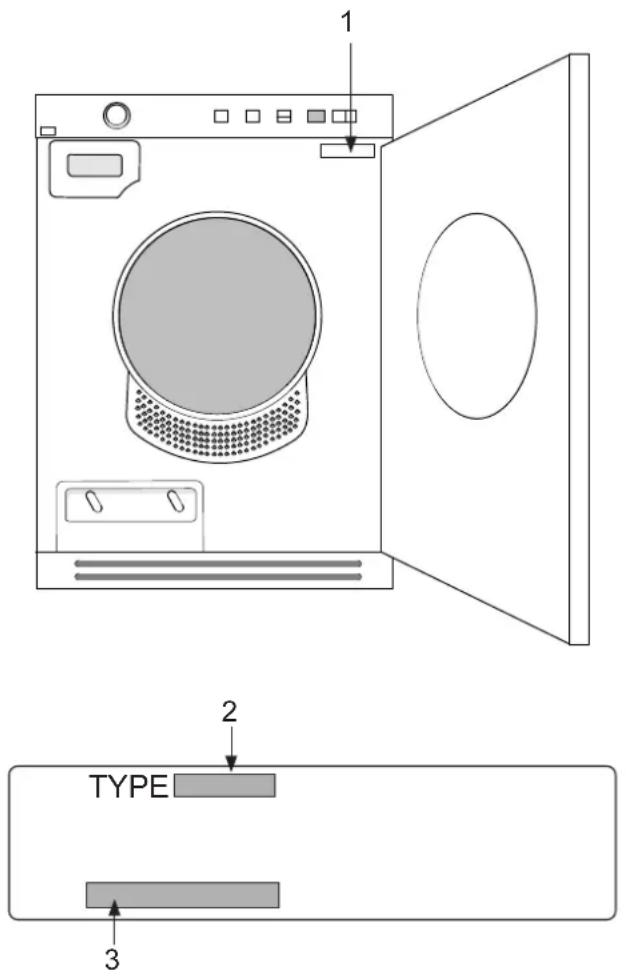

4. Typeskilt (på innsiden av luken)

5. Lofi Iter

6. Ytterdør
7. Fordamper og filter

Råd og tips før du tørker i trommelen

Råd som kan være til nytte før bruk av tørketrommelen.

Sentrifugert?

Tekstiler som skal tørketromles, bør være sentrifugert med 1000 o/min eller mer. Høyere sentrifugeringhastighet reduserer både energi og tørketid.

Materiale som kan tørkes i trommel

☐ Symbolet betyr at materialet tåler tørking i trommel. Materialer som egner seg godt for tørking i trommel, er bomullsstoff, frotté og kunstfi bermateriale. Plaggene blir mykere og luftigere når de tørkes i trommel enn når de henges opp for tørking.

OBS!

Slitasjen på tekstiler i tørketrommelen er ubetydelig. Loen som fester seg i lofi Iteret, er støv og fi berrester som danner seg ved bruk av tekstilene.

Materiale som ikke skal tørkes i trommel

☒ Symbolet betyr at materialet ikke tåler tørking i trommel. Visse materialer kan smelte eller bli brannfarlige hvis de utsettes for varme, andre kan miste formen eller krympe.

• materiale med merking som sier at de ikke skal tørkes i nærheten av varme
• plagg som er kjemisk renset hjemme.
• skumplast
• glassfi bermateriale.
• ulltøy skal ikke tørkes i trommel, på grunn av faren for fi ltring.

Statisk elektricitet

For å redusere risiko for statisk elektrisitet i tøyet etter tørketromling, kan du:

• Bruk skyllemiddel ved vasking.
• Vent i fem minutter etter avsluttet tørkeprogram før du åpner døren og tar tøyet ut av tørketrommelen.

OBS!

Du kan stoppe tørketrommelen ved å trykke på knappen Stop i tre sekunder eller åpne døren. I begge tilfeller avbrytes programmet og starter fra begynnelsen ved omstart.

Hvis du ikke vil starte programmet om igjen, bør du ta ut all vasken umiddelbart og spre den ut, slik at varmen kan forsvinne.

Tørke i trommel

Her følger en steg-for-steg-instruksjon som gir deg best mulig tørkeresultat.

Sorter tekstilene

Du får det jevneste tørkeresultatet hvis alle tekstilene er av samme materiale.

Lukk glidelås og knapper, knytt sammen skjerf, sorter tekstilene og tilpass mengde og temperatur.

Ikke ha for mye i trommelen.

Overbelastning av tørketrommelen vil føre til dårlig tørkeresultat og skrukker.

2 Trykk på hovedstrømbryteren til displayet tennes.

MERK!

Slå på

Hold av/på-knappen inne i minst 1 sek. og maks. 5 sek.

Slå av

Hold av/på-knappen inne i minst 5 sek.

3 Åpne døren, legg i tekstilene og lukk døren igjen.

Kontroller at gjenstander som for eksempel vaskeballer, er fjernet fra tøyet. De kan smelte og skade både tørketrommelen og tøyet.

Legg i maksimalt med tøy til hvert program. Da sparer du energi (se programoversikt).

Tørke i trommel

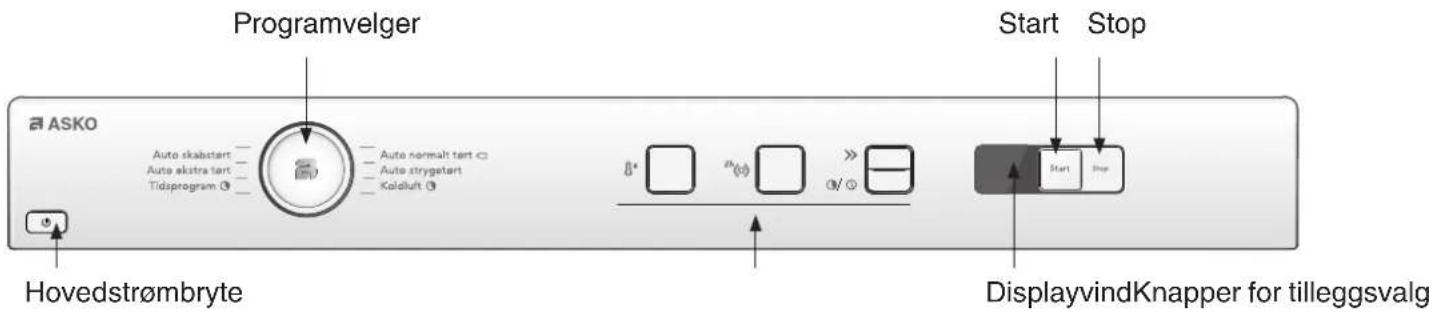

4 Velg program

Programvelger ASKO Auto skabstart Auto skstra tart Tidprogram ① Auto normalt tert ② Auto strygetart Kalolult ③ Start Stop Hovedstrømbryte a° a(φ) >> 0/④ Start Stop DisplayvindKnapper for tilleggsvalg

Forslag til hva programmene kan brukes til:

Auto extra dry (Auto ekstra tørt)

Dette programmet er beregnet på tekstiler som er ekstra vanskelige å tørke, f.eks. olabukser med svært tykke sommer.

OBS!

Særlig trikottøy er utsatt for krymping. Bruk programmet Auto dry (Auto skabstørt), Auto normal dry (Auto normalt tørt) □ eller Auto iron dry (Auto strygetørt) til dette materialet. Strekk ut tøyet like etter tørkingen.

Disse programmene avsluttes automatisk når vasken er tørr. Med programmet Auto dry (Auto skabstørt) blir vasken litt tørrere enn medAuto normal dry (Auto normalt tørt) □.

Auto iron dry (Auto strygetørt)

Dette programmet kopler ut varmen när vasken er passe fuktig for stryking eller rulling.

Timed dry (Tidsprogram)

Hvilken programtid du skal velge, er avhengig av hva du vil gjøre med tekstilene etter tromlingen. Prøv deg fram til ulike tider for ulike materialer. Når du tørketromler med tidsprogram og har blandet ulike typer tekstiler, kan det hende at noen av plaggene ikke blir tørre. Kjør de plaggene som ikke er helt tørre, med tidsprogrammet i ca. 30 minutter til. Velg ønsket tid ved å trykke på knappen Utsatt start. Programtiden kan velges fra 30 minutter til 3 timer, og hvert tastetrykk endrer tiden med 15 minutter.

OBS!

Hvis du stiller inn for lang tørketid i tidsprogrammet, kan plaggene bli "overtørre". Det kan føre til at tekstilene krymper eller krøller seg og blir vanskelige. Syntetisk materiale kan også bli ladet med statisk elektrisitet.

Revitalise (Koldluft)

Kaldluftsprogrammet bruker du når du bare vil få ut støv, lufte ut eller myke opp tekstiler. Tøyet varmes opp til ca. 10 °C over romtemperaturen. Velg ønsket tid ved å trykke på knappen Utsatt start. Programtiden kan velges fra 15 minutter til 3 timer, og hvert tastetrykk endrer tiden med 15 minutter.

Tørke i trommel

Programtabell

Her vises forbruk av energi og tid for ulike programmer. Tabellen viser hvilken innvirkning sentrifugeringshastigheten ved vask, har. Forbruksverdiene kan variere avhengig av romtemperatur, luftfuktighet, materialer, variasjoner i elektrisitetsnettet samt valgte tilleggsfunksjoner.

For de forbruksverdiene som er angitt nedenfor, gjelder følgende forutsetninger:

Temperatur på innluften: 23 °C

Innluftens fuktighetsinnhold: 55 %

Tørketemperatur:

Normal

Program Materiale Tøymengde Sentrifugeringshastighet			(o/min)	Energiforbruk ca. (kWh)	Programtid ca. (min)
Auto extra dry (Auto ekstra tørt)	Bomull, lin 1/1 800 2,1 230
			1000 1,7 200
			1400 1,6 190
			1600 1,5 180
Auto dry (Auto skabstørt)	Bomull, lin 1/1 800 1,7 200
			1000 1,5 170
			1400 1,4 150
			1600 1,3 140
	Strykefritt, polyester/ bomull	1/2 1000 0,9 100
Auto normal dry (Auto normalt tørt)	Bomull, lin 1/1 800 1,6 190
			1000* 1,42 180
			1400 1,2 170
			1600 1,0 160
	Bomull, lin 1/2 1000* 0,5 60
	Strykefritt, polyester/ bomull	1/2 1000 1,4 150
Auto iron dry (Auto strygetørt)	Bomull, lin 1/1 800 1,2 130
			1000 1,2 130
			1400 1,0 120
			1600 0,7 90

* Testprogram i henhold til EN61121. Funksjonen "Tidssparing" skal være aktiv.

Tørke i trommel

5 Velge tilleggsvalg Ved hjelp av tilleggsvalg, kan du tilpasse tørkeprogrammet etter de behovene du har. Hvilke tilleggsvalg du kan velge, varierer fra program til program. Når du har startet programmet, lagres tilleggsvalgene dine til neste gang du kjører samme program. Unntaket er Utsatt start, som ikke lagres til neste gang.

Temperatur lav

Du kan velge Temperatur lav i alle programmer bortsett fra Revitalise (Koldluft) og Timed dry (Tidsprogram).

• Velg Temperatur lav ved å trykke på knappen ved siden av symbolet.
• Lampen ved siden av knappen lyser när Temperatur lav er valgt.

Reduser programtid

Dette tilleggsvalget innebærer at trommelen roterer tre sekunder per minutt i to timer etter avsluttet tørkeprogram. Tilleggsvalget forhindrer at tekstilene blir liggende i samme posisjon og blir krøllete hvis du ikke har muligheten til å ta dem rett ut etter at tørketrommelen er ferdig. Kan ikke velges sammen med programmet Kald luft.

• Velg Antikrøll ved å trykke på knappen ved siden av symbolet.
• Lampen ved siden av knappen lyser när Antikrøll er valgt.

Utsatt start

Velg først program, trykk deretter på Utsatt start. Ved å trykke på knappen kan du utsette starten fra 1 til 24 timer. Lampen ved siden av knappen lyser når tilleggsvalget er aktivert. Trykk deretter på Start, maskinen teller ned med 1 time om gangen og starter ved valgt tidsforsinkelse. For å avbryte Utsatt start holder du Stop inntrykt i tre sekunder. Utsatt start kan ikke velges i Timed dry (Tidsprogram) eller Revitalise (Koldluft).

Trykk på knappen Start Gjenværende tørketid

En angivelse av resterende tørketid vises i displayet noen minutter etter at tørkeprogrammet er startet. 1:35 betyr at det gjenstår én time og 35 minutter til vasken har nådd valgt tørrhetsgrad.

Faktisk gjenværende tid kan være lengre enn tiden som angis i displayet. Gjenværende tid vises da som 0:15 inntil tøyet har riktig tørrhetsgrad. Hvis du har valgt Reduser programtid, vises i stedet 0:05 i displayet. Du kan stoppe tørketrommelen ved å trykke på knappen Stop eller åpne døren. I begge tilfeller avbrytes programmet og starter fra begynnelsen ved omstart.

OBS!

Programmet påvirkes ikke hvis programvelgeren endres etter start.

Tørke i trommel

7 Tørkeprogram avsluttet

Teksten "End" vises i displayet i 2 minutter. Deretter slås maskinen av.

Kompressorens kjølevifte fortsetter å gå en stund etter programslutt, men stopper automatisk eller ved aktivering av valgfri knapp/bryter.

Kondensvann

Kondensvanntanken skal tømmes etter hver tørking. Dra ut kondensvanntanken, tøm ut vannet og sett tanken tilbake. Hvis kondensvanntanken blir overfylt, avbrytes programmet. Tøm beholderen og trykk på knappen Start for å starte et nytt program.

TIPS!

Kondensvannet er avkalket og kan benyttes til dampstrykejern. Sil vannet gjennom et kaffefilter.

OBS!

• Rengjør Iofi Iteret i ytterdøren etter hver tørking, se kapittelet Vedlikehold og rengjøring.
• Rengjør fordamper og fordamperfi Iter i henhold til de intervallene som vises i maskinens display, eller oftere.
• Tøm kondensvanntanken etter hver tørketromling.

ADVARSEL!

Hvis lofi Iteret tettes igjen, kan maskinens automatiske overopphetingsvern utløses. Rengjør fi Iteret, vent til maskinen er avkjølt, og forsøk å starte. Hvis den allikevel ikke starter: Ring etter service.

Når du har tørket ferdig

Ta ut klærne og lukk døren for å hindre at små barn kryper inn i maskinen.

Vedlikehold og rengjøring

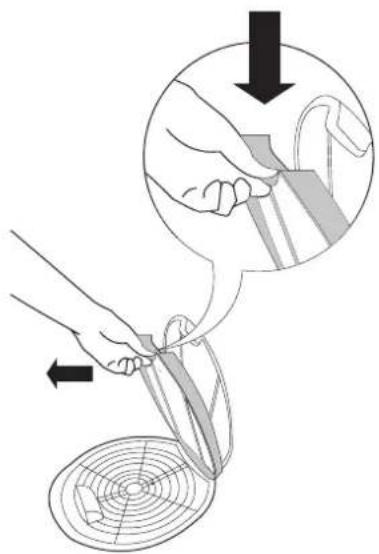

Rengjøring av lofi Iter

Lofi Iteret skal renses for lo etter hver tørketromling.

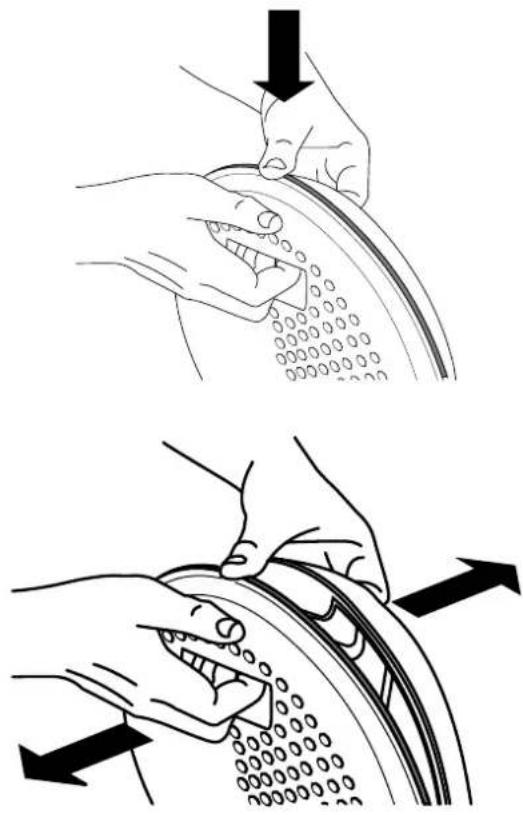

1. Åpne lofi Iteret. Trykk mot kanten med tommelen som vist på fi guren.

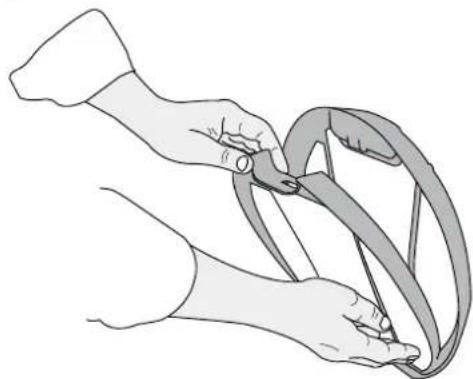

1. Åpne det innvendige fi literet som vist på fi guren.

Rengjør overflaten av lofilteret etter hver tørkesyklus.

1. Lofi Iteret lukkes ved å følge trinnene for åpning, bare i motsatt rekkefølge. Deretter settes fi Iteret på plass ved å skyve det inn i døren. Lukk lofi Iteret før du lukker døren.

Vedlikehold og rengjøring

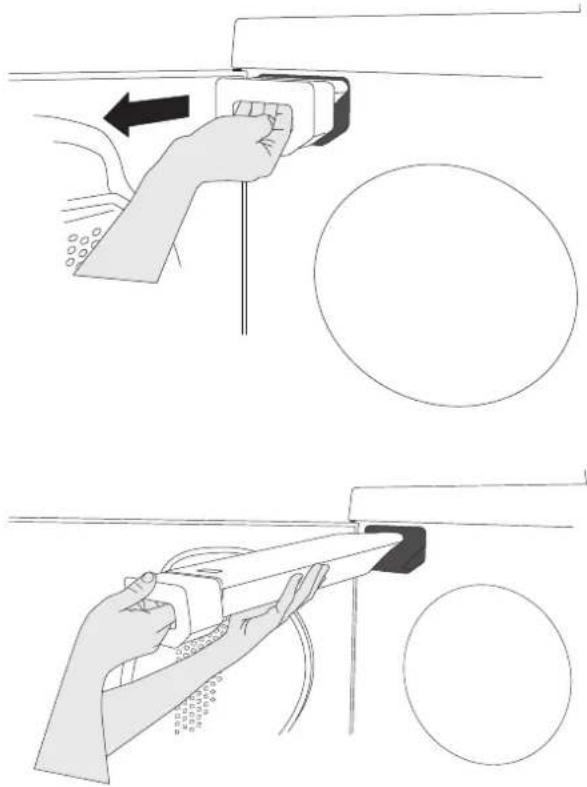

Tømming av kondensvanntanken

Hvis kondensvanntanken blir overfylt, avbrytes programmet og F10 vises i displayet. Tøm beholderen og trykk på knappen Start, slik at programmet starter.

Før tilkobling til separat avløp, se installasjonsanvisningen i dokumentasjonen.

OBS!

Tørketrommelen må ikke brukes hvis kondensatoren ikke er på plass.

Rengjøring av fordamperfi Iter og fordamper

Fordamperfi Iter (A+B) skal regjøres etter hver 10. gangs bruk, og fordamper (C) ved behov.

1. Slå av Hovedstrømbryteren og åpne ytterdøren.

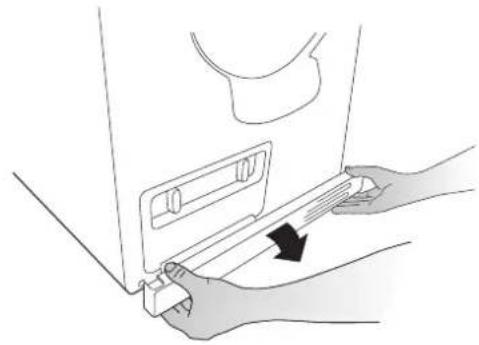

2. Løsne sokkelen.

1. Åpne fordamperdøren.

1. Trekk ut filteret ved å ta tak i "øret" i midten.

Vedligeholdelse og rengøring

1. Tørk av nettfilteret (A). Stryk bort lo fra filteret med hånden. Bruk en myk, tørr fi lle til å fjerne eventuelt belegg.

1. Ta ut skumfi Iteret (B) som er plassert innenfor nettfilteret. Vask skumfilteret i en vaskemaskin på et skylleprogram eller et kort vaskeprogram. Det er ikke nødvendig med vaskemiddel eller oppvarming av vannet. Loen forsvinner og fi Iteret skades ikke.

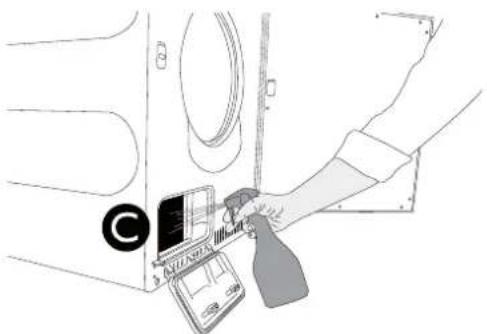

2. Rengjør fordamperen (C) ved å spraye vann på flensene med en spruteflaske. Loen renner da med vannet som deretter tas hånd om av kondensvannpumpen.

1. Sett begge fi Itrene på plass og lukk døren til fordamperen igjen.

OBS!

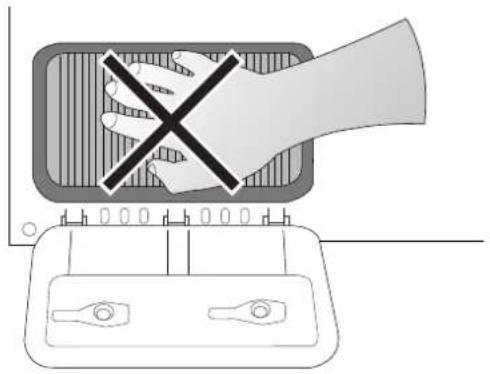

Unngå å berøre fl ensene på fordamperen. De er svært tynne og følsomme for berøring. Hvis flensene bøyes eller skades, forringes effekten i kondensatoren betydelig, og tørkeresultatet blir dårligere.

Rengjør fi ltrene etter hver tørkesyklus. Ikke sett fi ltrene tilbake på plass hvis de er fuktige eller våte. Fuktige eller våte fi ltre kan forårsake funksjonsfeil.

MERK!

Tørketrommelen må ikke brukes uten fi ltre eller med ødelagte fi ltre. Da kan det hopes opp for mye tekstilfi brer, og resultatet kan bli at tørketrommelen ikke virker som den skal.

Rengjøring av maskinens utside

Rengjør utsiden og programpanelene med mildt rengjøringsmiddel. Bruk ikke løsemidler, de kan skade maskinen. Maskinen må heller ikke dusjes med vannstråle.

OBS!

La det ikke samle seg støv rundt maskinen. Hold det rent og svalt rundt tørketrommelen. Støv, varme og fuktighet forlenger tørketiden. Plasser ikke vaske- eller skyllemidler oppå maskinen. Søl fra dette kan skade lakken på maskinen.

Feilsøking

• at døren er skikkelig lukket.
• at hovedstrømbryteren er trykt inn.
• at ikke tilleggsvalget Utsatt start er aktivert. Du kan avbryte Utsatt start ved å trykke på knappen Stop i tre sekunder.
• at eventuell stikkontakt er tilkoplet.
• at sikringene i huset er hele.

Maskinen blir helt strømløs under kjøringen av programmet

Kontakt service.

Tørkingen tar for lang tid

• Kontroller at lofi Iteret ikke er tiltettet. Se kapittelet Vedlikehold og rengjøring.
• Tøm kondensvanntanken. Rengjør fordamperfilter (nettfilter + skumfilter), fordamper samt ofi Iter, se kapittel Vedlikehold og rengjøring.

Feilmeldinger

• Hvis F10 blinker i displayet, betyr det at kondensvanntanken er full. Tøm tanken og start på nytt.
• Hvis F29 blinker i displayet, skal fordamperfi lteret rengjøres, se kapittel Vedlikehold og rengjøring.
• Hvis F30 blinker i displayet, er maksimalt tillatt programtid oppnådd.

Teknisk informasjon

Tekniske spesifi kasjoner

Højde: 845 mm

Bredde: 595 mm

Dybde: 630 mm

Vekt (netto): 55 kg

Trommelvolum 117 I

Maks. tørkekapasitet: 8 kg

Omdreiningshastighet: 50-55 rpm

Tilkoplingseff ekt: Se typeskilt

Materiale i tørketrommel: Rustfritt stål

Materiale i ytterdeksel: Pulverlakkert og varmgalvanisert stålplate eller rustfritt stål

Plassering Vaskesøyle eller frittstäende

Standardtester

Ved standardtester skal maskinens kondensvannslange kobles til avløpet.

Europa:

Energideklarasjon:

Informasjon om energimerking

Maks.tørkekapasitet 8 kg

Energiklasse A+++

Årlig energiforbruk (AE _c ) 1 1) 7

Energiforbruk

Auto normalt tørt med full tøymengde ( E_dry ) 1,42 (kWh)

Auto normalt tørt med halv tøymengde ( E_dry1/2 ) 0,82 (kWh)

Energiforbruk

Ikke avslått-modus (P) 0,5 (W)

Kondenseringseff aktivitet

Auto normalt tørt med full og halv tøymengde (C _t ) 91 (%)

Auto normalt tørt med full tøymengde (C _tdry ) 91 (%)

Auto normalt tørt med halv tøymengde (C _tdry1/2 ) 91 (%)

Tørkeprogram Auto normal dry (Auto normalt tørt) ^2)

Programtid (minutter)

Auto normalt tørt med full og halv tøymengde (T) 140 (minutter)

Auto normalt tørt med full tøymengde 180 (minutter)

Auto normalt tørt med halv tøymengde 110 (minutter)

Luftbåren lyd 66 (dB(A))

Type tørketrommel (A = automatisk, NA = ikke automatisk) A

Tid i standbymodus 2 (minutter)

Kondenseringseffektivitetsklasse A ^3)

Service

Se kapitlene Feilsøking samt Vedlikehold og rengjøring for å se om du kan rette opp feilen selv. Hvis du skal kontakte service, må du oppgi modellangivelsen, typeangivelsen og serienummeret.

Modellangivelsen (1) står på første side i bruksanvisningen og på panelet til maskinen. Typeangivelse (2) og serienummer (3) fi nner du på typeskiltet som er plassert på forsiden av tørketrommelen, på innsiden av ytterdøren.

OBS!

Det må alltid brukes godkjente reservedeler ved feil.

1 2 TYPE 3

OBS!

Tjenester som ikke er levert av leverandør eller selger må kunde dekke selv.

OBS!

Reparasjon eller garantikrav på grunn av feil tilkobling eller bruk av tørketrommelen dekkes ikke av garantien. I slike tilfeller bæres reparasjonskostnadene av brukeren.

Installasjon

ADVARSEL!

Etter at maskinen er satt på plass, skal den ikke startes på 24 timer. Hvis tørketrommelen av en eller annen grunn må legges ned ved transport eller service, skal den legges på venstre side sett forfra.

Plassering av tørketrommelen

Tørketrommelen kan plasseres frittstående eller oppå vaskemaskin. Husk at tørketrommelen produserer varme og derfor ikke bør plasseres i et altfor lite rom. Hvis rommet er svært lite, fører den begrensede luftmengden til at tørkingen tar lengre tid.

TIPS!

• Eventuell elektrisk installasjon skal utføres av kvalifi sert elektriker.
• Maskinen må ikke installeres bak en låst dør, en skyvedør eller en dør med hengsle på motsatt side av tørketrommelens.
• Ventilasjonen i sokkelen på tørketrommelen må ikke blokkeres av tepper eller liknende.

TIPS!

For å få bedre luftsirkulasjon kan du la døren inn til stedet der tørketrommelen er plassert, være åpen.

Frittstående

Tørketrommelen kan plasseres ved siden av vaskemaskinen. Det må være en luftspalte på minst 5 mm mellom vaskemaskin og tørketrommel.

Hvis kunden har problemer med at maskinen sklir når den står på et gulv med lav friksjon, kan plastkoppene plasseres under tørketrommelens føtter (mellom fot og gulv).

Oppå vaskemaskin

Tørketrommelen kan plasseres oppå en ASKO vaskemaskin. Da benyttes vaskesøylefestene (fotkopper og veltevern) som følger med maskinen. Du fi nner to fotkopper og veltevern i esken inni trommelen.

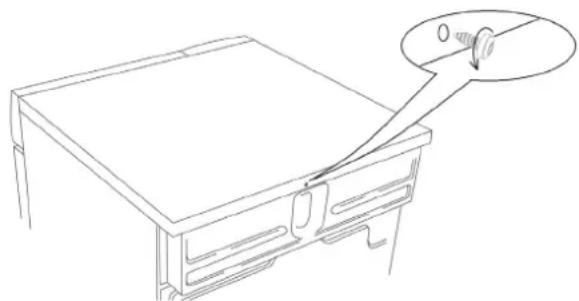

1. Løsne den viste skruen på baksiden av tørketrommelen.

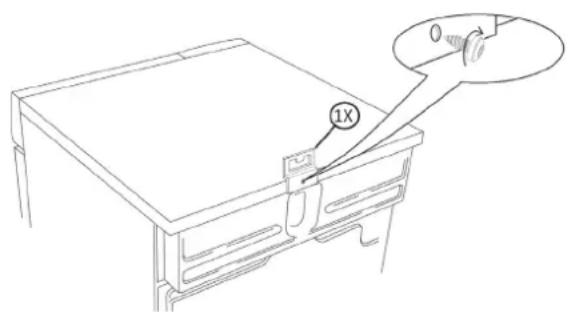

1. Fest veltevernene med skruene, som vist på bildet.

1X

Installasjon

1. Ta det andre veltevernet og to skruer ut av esken. Fest veltevernet til tørketrommelen med de to skruene.

1X 2X

1. Monter to fotkopper på tørketrommelens fremre ben.

1. Skru foten inn eller ut slik at tørketrommelen står stødig og vannrett på gulvet eller oppå vaskemaskinen.

1. Skyv tørketrommelen mot metallbraketten. Hold samtidig den fremre kanten løftet opp mellom 50 og 150 mm.

Skru føttene inn eller ut, slik at tørketrommelen står stødig og vannrett, enten på gulvet eller vaskemaskinen.

Maskinen leveres slik alternativ 1 viser (innfelte bilder). Det innebærer at kondensvannet pumpes opp i kondensvanntanken, som skal dras ut og tømmes manuelt.

• Ikke trekk i avløpsslangen og ikke strekk den eller lag knekk på den, for da kan den bli skadet.
• Fest slangen godt (f.eks. ved å binde den til en kran, slik at den ikke kan gli under bruk). Hvis slangen løsner, kan det renne over vann, og dette kan føre til skade.

ADVARSEL!

Hvis tørketrommelen skal kobles til et avløpssystem som allerede er i bruk av et annet apparat, må monteres en tilbakeslagsventil. Tilbakeslagsventilen hindrer at det strømmer vann tilbake i trommelen. Slik tilbakestrømning kan føre til skade.

Elektrisk installasjon

Vegguttaket for strømtilkobling skal være plassert i passende avstand fra tørketrommelen, slik at det er lett tilgjengelig.

Kopling ved levering

• 230V, 1-Phase, 10A
- 50Hz
- Benytt jordfeilbryter av type A.

MERK!

Ikke koble maskinen til strømnettet ved hjelp av en skjøteledning.

Dørhengsling

1. Hengseltapp (oppe og nede)
2. Dekkskive

3. Plastplugger (fi nnes i over- henholdsvis underkant)

4. Låsehake

5. Hengsel (venstre + høyre side)
6. Sokkel

Dørhengsling

Du kan velge om døren skal være høyre- eller venstrehengslet.

Gå fram slik

1. Løsne sokkelen.

2. Skru løs hengslene, to skruer.

1. Løft døren oppover og løsne den. Hold samtidig i døren.

2. Løsne begge dørtappene (pins) (oppe og nede). Monter disse på motsatt side av maskinen. Monter hengselen igjen.

pin

1. Fjern også pluggen (A) (oppe) og dørhengselhylsen (B) (oppe og nede), og fl ytt dem til den andre siden av døren.

(A)

Bruk en fl at skrutrekker til å løsne pluggene.

MERK!

1. Løsne og fl ytt låsehaken (løft opp og trekk ut) og dekkplaten på døren og maskinen. Bytt plass på hake og dekkplate.

1. Monter døren på nytt ved å løsne hengselskruene litt. Sett så døren på plass og lukk den. Skru fast hengslene igjen. Sett sokkelen tilbake.

Egne notater

Egne notater

HURTIGVEILEDNING

Vri programvelgeren til ønsket program.

Start

3.

TRYKK PÅ KNAPPEN START

Rengjør lofi literet etter hver tørking.

Lukk døren.

Retten til endringer forbeholdes.

ASKO

Gorenje, Partizanska 12, 3320 Velenje, Slovenija

www.asko.com
