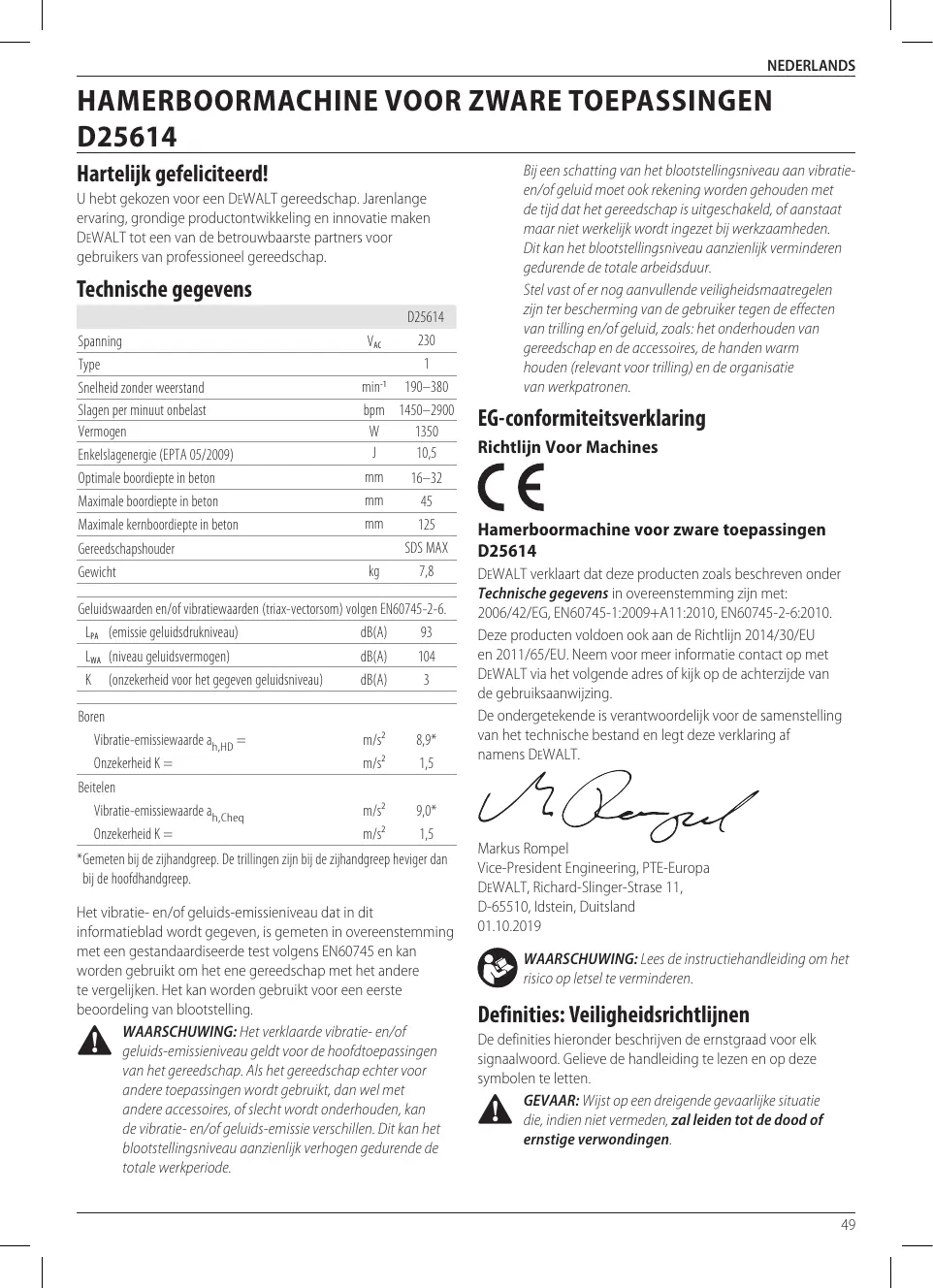

GEBRUIKSAANWIJZING D25614K DEWALT

Nederlands (vertaald vanuit de originele instructies) 49

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie makeen DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

		D25614
Spanning	\( V_{AC} \)	230
Type		1
Snelheid zonder waarstand	\( min^{-1} \)	190-380
Slagen per minuut onbelast	bpm	1450-2900
Vermogen	W	1350
Enkelslagenergie (EPTA 05/2009)	J	10,5
Optimale boordiepte in beton	mm	16-32
Maximale boordiepte in beton	mm	45
Maximale Kernboordiepte in beton	mm	125
Gereedschapshouder		SDS MAX
Gewicht	kg	7,8
Geluidswaarden en/of vibratiewaarden (triax-vectorsom) volgen EN60745-2-6.
\( L_{PA} \) (emissie geluidsdrukniveau)	dB(A)	93
\( L_{WA} \) (niveau geluidsvermogen)	dB(A)	104
K(ONzekerheid voor het gegeven geluidsniveau)	dB(A)	3
Boren
Vibratie-emissiewaarde \( a_{h,HD} = \)	\( m/s^2 \)	8,9*
Onzekerheid K =	\( m/s^2 \)	1,5
Beitelen
Vibratie-emissiewaarde \( a_{h,Cheq} \)	\( m/s^2 \)	9,0*
Onzekerheid K =	\( m/s^2 \)	1,5

*Gemeten bij de zijhandgreep. De trillingen zijn bij de zijhandgreep heviger dan bij de hoofdhandgreep.

Het vibratie- en/of geluids-emmissieniveau dat in dit informatieblad worden gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN60745 en kan worden gebruikt om het one gereedschap met het andere te vergelijkden. Het kan worden gebruikt voor een eerste beordeling van blootstelling.

WAARSCHUWING: Het verklaarde vibratie- en/of geluids-emissieniveau geldt voor de hoofdtoppassingen van het gereedschap. Als het gereedschap beschier voor andere toepasseningen worden gebruikt, dan wel met andere accessoires, of slecht worden onderhonden, kan de vibratie- en/of geluids-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode.

Bij een schatting van hetblootstellingsniveau aan vibratieen/of geluid moet ook rekening worden gehonden met deijd dat het gereedschap is uitgeschakeld, of aanstaat maar Niet werkelijk worden ingezet bij werkzaamheden. Dit kan het blootstellingsniveau aanzienlijk verminderen gedurende de totale arbeitsduur.

Stel vast of er nog aanvullende veiligheidsmaatregelen zich ter bescherming van de gebruiker gegen de effecten van trilling en/of geluid, zoals: het onderhonden van gereedschap en de accessoires, de handen warm honden (relevant voor trilling) en de organisatie van werkpatronen.

EG-conformiteitsverklaring

Richtlij Voor Machines

Hamerboormachine voor zware toepassingen D25614

DEWALT verklaat dat deze producten zoals beschreiben onder

Technische gegevens in overeenstemming zich met:

2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

Deze producten voldoen ook aan de Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op dechterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Markus Rompel

D-65510, Idstein, Duitsland

01.10.2019

WAARSCHUING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definiptions hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien nicht vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichk gevaarlijke situatie die, indien nicht vermeden, zou kuren leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een möglichke gevaarlijke situatie die, indien nicht vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waar bij geen persoonlijk letsel optreedt die, indien Niet voorkomen, schade aan goederen kan veroorzaken.

Wijst op risico van een elektrische schok.

Wijst op brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen, instructies, illustraties
en specificaties die bij dit gereedschap zich
meegeleverd. Het Niet opvolgen van alle onderstaande
instructies kan leiden tot een elektrische schok, brand en/
of ernstig personlijk letsel.

De term „elektrisch gereedschap" in de waarschuwingen verwijst waar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap ofaar (draadloos) elektrisch gereedschap met een accu.

1) Veiligkeit Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen nicht in een explosieve omgeving, Zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen können doen ontbranden.
c) Houd kinderen en omstanders op een afstand verwijl u een elektrisch gereedschap bedient. Als u worden afgeleid kurz u de controle over het gereedschap verliezen.

2) Elektrische Veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap nicht bloot aan regen of natte omstandigheden. Als er water in een elektrisch

gereedschapterechtkommen,verhoogtdithetrisicoopenelektrische schok.

d) Behandel het stroomsoer voorzichtig. Gebruik het stroomsoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderden. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.
e) Als u een elektrisch gereedschap buitenhuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenhuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenhuis, vermindert het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheidijdens het bedieren van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschemmende uitrusting. Draag algijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip verligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden za het risico op persoonlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de, off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/ of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een rondraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot personlijk letsel.
e) Rek u Niet te veruit. Blij aftijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwhaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar können door bewegende delen worden gegren.
g) Als er in apparaten worden voorzien voor het aansluiten van stofverwijdering- of

verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gezaren verminderen.

h) Denk nicht dat u, doordat u het gereedschap veel hebt gebrukt, het allemaal wel weet en dat u de veiligheidsbeginselen kutnegeren. Een onvoorzlichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoort het is ontworpen.
b) Gebruik het gereedschap Niet als de schakelaar het Niet aan en uit kan zetten. leder gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijkkepreventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat Niet worden gebruikt buiten het bereik van kinderen en LAST Niet toe dat personen die onbekend zich met het elektrische gereedschap of.Deze instructies het gereedschap bedieren. Elektrische gereedschappen zich gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controller op verkeerde uitlijing en het gripen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werkking van het gereedschap nadelig+kunnen beinvloeden.Zorg dat het gereedschap voor gebruik worden gerepareerd als het beschadig is.Veel ongelukken worden vervooraakt door slecht onderhoden gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhonden snijdgereedschappen met scherpe snijdranden lopen minder nsel vast en zich gemakkelijk te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waar bij u rekening houdt met de werkomstandigheden en de werkzaamheden die dieren te wordenuitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, können leiden tot een gevaarlijke situatie.
h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt,

kan veilig werkken en bedieren van het gereedschap in onverwachte situatuies onmogelijk worden.

5) Service

a) Zorg dat u gereedschap worden onderhonden dooren erkende reparateur die uitsluitend identiekeervangende onderdelen gebruikt. Dit zorgt ervoor datde verilgheid van het gereedschap blijft gegarandeer.

Aanvullende specifieke veiligheidsrichtlijnen voor roterende klopboren

• Draag gehoorbescherming. Bootstelling aan geluid kan leiden tot gehoorverlies.
• Gebruik aanvullende handgrepen die bij het gereedschap়meegeleverd. Als u de controle over het apparatusat verliest, kan dit tot persoonlijk letsel leiden.
• Houd elektrisch gereedschap alleen vast aan geïsoleerde oppervlakken als u een handled eiguitvoert waar bij het gereedschap in contact kan komen met verborgen bedrading. Contact met bedrading die onder stroom staat za metalen onderdelen van het gereedschap onder stroom zetten en hierdoor kan de gebruiker een elektrische schok krijgen.
• Gebruik klemmen of een andere praktische oplossing om het werkstuk vast te zetten en het op een stabiele plaatse te ondersteunen. Als u het werkstuk gegen uw lichaam houdt, is dat onstabel en kan het leiden tot het verlies van de controle.
• Draag een veiligheidsbril of een andere oogbescherming. Boorhandelingen zorgen ervoor dat splinters rondvliegen. Rondvliegende deeltjes hunnen leiden tot permanente beschadiging van uw ogen. Draag een stofmasker of gasmasker bij toepassingen waar bij stof worden gegeneerd. Gehoorbescherming kanoodzakelijk+zijn bij de meeste toepassingen.
• Houd het gereedschap te allen tjide stevig vast. Probeer dit gereedschap Niet te gebruiken zonder dat u het met beiden handen vasthoudt. Het worden aanbevolen dat u de zichhandgreep te alleen tjide gelebruikt. Als u dit gereedschap met een hand vasthoudt, verliest u er de controle over. Het breken door of againstkomen van harde materiaalen zoals gewapend beton kan ook gevaarlijk zijn. Maak de zichhandgreep voor gebruik stevig vast.
• Gebruik dit gereedschap Niet gedurende langearend. De trilling die door de hamerbeweging worden veroorzaakt kan schadelijk voor uw handen en armen+zijn. Gebruik handschoenen voor extra bescherming en beperk blootstelling door regelmatig pauzes in te lassen.
  Herstel selbst geen boorstukken. Het herstellen van een beitel dient door een erkendvakman te worden gedaan. Onjuist herstelde beitels konnen tot letsel leiden.
• Draag handschoenen als u het gereedschap bedient of boorstukken verwisselt. De metalen delen waartoe u toegang hebt op het gereedschap en de boorstukkenKnowntijdens de bediening extream heet worden. Kleine delen gebroken materiaalKnownn blote handen beschadigen.

NEDERLANDS

Leg het gereedschap nooit neer voordat het boorstuk volledig tot stilstand is gekomen. Bewegende boorstukken können letsel veroorzaken.
- Sla Niet op vast zittende boorstukken met een hamer om ze los te krijgen. Metaalfragmenten of materiaalsplinters können loskomen en letsel veroorzaken.
- Licht versleten beitels können worden scherpgeslepen.
- Houd het stroomsoer uit de buurt van het ronddraiende boorstuk. Wikkel het snoer niet om enig lichaamsdeel. Een elektrisch stroomsoer dat rond een draaiend boorstuk is gewikkeld kan personlijk letsel en het verlies van controle verooorzaken.

WAARSCHUING: Wij adviseren een aardlekschakelaar met een reststroomwaarde van 30mA of minde te gebruiken.

Overige risico's

Ondanks het toepassen van de relevante
veiligeidsvoorschriften en het toepassen van
veiligeidsapparaten können sommige overige risico's nicht
worden vermeden. Dit zijn:

• Gehoorbeschadiging.
  Risico opersonlijk letsel door rondvliegende deeltjes.
  Risico van brandwonden odomat accessoires vrijdens het gebruik heet worden.
  Risico van personlijk letsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

De elektrische motor is slechts voor een voltage ontworpen.
Controleer altiijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Uw DEWALT gereedschap s dubbel geisoleerd in overeenstemming met EN60745; daarom is geen aardig nodig.

Als het netsnoer is beschadigd, mag het alleen worden verrangen door DeWALT of door een geauthoriseerd servicebedrijf.

Een verlengsnoer gebruiken

Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie Technische gegevens). De minimale geleidergrootte is 1,5mm^2 ; de maximale lenghte is 30m Als u een haspel gebruikt, dient u het snoer algtd volledig af te rollen.

Inhoud van de verpakking

Deverpakking bevat:

1 Hamerboor
1 Zijhandgreep
1 Kit doors
1 Gebruiksaanwijzig
- Controller of het gereedschap, de onderdelen of accessoires möglichelijk zijn beschadigdijdens het transport.

• Neem deijd om deze handledig grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Positie Datumcode (Afb. [Fig.] A)

De datumcode 12, die ook hetaar van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2019 XX XX

Jaar van fabricage

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Aan/uit-schakelaar
2 Voorste bus (kraag)
3 Standenselectieschakelaar
4 Hoofdhandgreep
5 Bithouder
6 Vergrendelmof
7 Schakelaar voor vergrendeling in de Aanstand

8 Kiezer elektronische snelheids- en slagregeling
9 Rood indicatielampje anti-rotatiesystem
10 Geel indicatielampjkoolborstelslijtage
11 Montagegaten DEWALT-gereedschapstas
12 Datumcode

Gebruiksdoel

De hamerboor voor zware toepassen is ontworpen voor professioneel boor- en beitelwerk in metselwerk.

GEBRUK ZE NIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze hamerboor voor zware toepassingen is professioneel elektrisch gereedschap.

LAAT GEEN kinderen in contact met het gereedschap komen. Toezlicht is vereist als onervaren begruikers dit gereedschap bedieren.

• Dit product is nicht bedoeld voor gebruik door Personen (waaronder kinderen) die verminderde fysieme, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat Niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun verilgheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden+kennen spelelen.

Functie langzame start

Met de functie Langzame Start kan het gereedschap de sleidheid langzaam opbouwen en zo worden voorkomen dat bij het starten het boortje wegloopt uit de bedoelde boorpositie.

De functie Langzame Start vermindert ook de onmiddelijkke koppelreactie die worden overgebracht op de tandwieten en de gebruiker als de boorhamer worden gestart met het boortje in een bestaand gat.

AVC-systeel (AVC - Active Vibration Control)

U kunt trillingen het Beste tegengaan door het gereedschap vast te houden als worden beschreiben in Juiste positie van de handen en door Niet meer druk uit te oefenen dan nodig is, zodat de dampingvoorziening op de hoofdhandgreep ongeveer halverwege staat.

De actieve trillingsdemping neutraliseert de trillingen die terugkomen van het hamerboormechanisme. Zo worden trillingen in hand en arm verminderd,kest u longer en comfortabeler met het gereedschap werken en gaat het gereedschap langer mee.

De hamer vraagt slechts genoeg druk voor het inschakenen van de actieve trillingsdemping. Wanneru te veel druk uitoefent werkt het gereedschap Niet sneller en worden de actieve trillingsdemping Niet ingeschakeld.

DEWALT Tool Tag Gered (Afb. A)

Als optie verkrijgbaar accessoire

Uw hamer worden geleverd met montagegaten 11 en bevestigingsmaterial voor het installereren van een DEWALT Tool Tag. U hebts voor het installereren van de tag een T15-bit nodig. De DEWALT Tool Tag is ontworpen voor het lokaleren en het bijhouden van de locatie van professioneel elektrisch gereedschap, van apparatuur en machines die gebruik make n van de app DEWALT Tool Connect™. Raadpleeg voor de juiste installmentie van de DEWALT Tool Tag de handleiding van de DEWALT Tool Tag.

Schakelaar voor vergrendeling in de Aan-stand (Afb. A)

Alleen in de stand voor afbikken

De schakelaar 7 voor vergrendeling in de Aan-stand biedt meer comfort bij toepassingen die een langdurig gebruik vragen. U knot het gereedschap vergrendelen in de Aan-stand door deschakelaar voor vergrendeling in de Aan-stand in te drukken terwijl het gereedschap is ingeschakeld. Het gereedschap blijft ingeschakeld, nadat u de schakelaar hebts losgelaten. U knot de vergrendeling in de Aan-stand opheffen en het gereedschap uitschakelen door de schakelaar in te drukken en los te lien.

Elektronische Snelheids- en Slagregeling (Afb. A)

Met de elektronische snelheids- en slagregeling konnen Kleinere boortjes worden gebruikt, zonder dat het gevaar bestaat dat het boortje breekt, er kan met de hamerbooor in lichte enrosse materialen worden geboard zonder dat het materiaal in stukken breekt en het gereedschap kan optimaal worden gecontroleerd voor nauwkeurig beitelwerk.

U kunt de kiezer 8 voor elektronische snelheids- en slagregeling instellen door de kiezer op het gewenste nivee te zetten. Hoe

hoger het getal, hoe groter de snelheid en de slagenergie. Door de instellingen van de kiezer is het gereedschap extreem flexibel en inzetbaar voor veel verschillende toepassingen. Wat de vereiste instelling is, hangt af van de afmeting van de bit en de hardheid van het materiaal waarin worden geboard.

• Gebruik vankleinere accessoires zonder het risico van breuk; minimaal afbreken bij het beitelen of boren in zachte of brosse materialen;
• Optimale controle over het gereedschap voor nauwkeurig beitelen.

Overbelastingsbeveiliging

Bij vastlopen van het boortje worden de aanrijvingaar de booras onderbroken. Houd rekening met de krachten die hierdoor ontstaan, houd het gereedschap altijd met beiden handen vast en ga stevig staan. Laat, wanner de machine overbelast is, de aan/uit-schakelaar los en druk deze weir in zodat de aanrijving weeort wordt ingeschakeld.

Dit gereedschap is voorzien van een mechanische koppeleling. De inwerkingtreding van de koppeleling worden merkbaar door een ratelend geluid in combinatie metmeer trilling.

Anti-rotatiesystem

Er is nicht alleen een koppeling maar er is een anti-rotatiesystem dat de gebruiker meer comfort biedt door middel van een ingebouwde, anti-rotatiettechnologie die kan detecteren of de gebruiker de controle over de hamer verliest. Wanner wird gedetecteerd dat de hamer vastloopt, worden het draaimoment en de rotatie onmiddelijk gestopt. Deze functie voorkomt dat het gereedschap zich kan ronddraaien.

Het rode indicatielampje 9 van het anti-rotatiesystem geeft de status van het system aan.

Indicatielampje Anti-rotatiesystemen Service (Afb. A)

De boorhamer is voorzien van twee indicatielampjes, die een aanuiding zijn van de anti-rotatiesystem en van deoodzaak van onderhoud. Raadpleeg de tabel voor meer informatie over de functies van de indicatielampjes.

Functie indicatielampje		Beschrijving
Rood (knipperend)		Vergrendeling in de Aan-stand/Onderhoud Het rode LED-indicatielampje van het anti-rotatiesystem 9 knippert als de schakelaar voor vergrendeling in de Aan-stand 7 worden gezruikt in een andere stand dan de beitelstand, als er iets nicht in orde is met het gereedschap of als de koolborstels geheel versleten+zijn.
Functie indicatielampje		Beschrijving
	Rood (blijft branden)	Anti-rotatiesysteme Anti-rotatiesystem is ingeschakeld.
	Geel (blijft branden)	Onderhoud koolorborstels Het gele indicatielampje voor de slijtage van de koolorborstels gaat branden wanner de koolorborstels bijna+zijn versleten en dat duidt aan dat het gereedschap uiterlijk in de volgende 8 uren van gebruik moet worden ragezien.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen,zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Zijhandgreep (Afb. A, B)

WAARSCHUWING: Beperk het risico van persoonlijk letsel tot een minimum, gebruik het gereedschap ALTIJD met de zijhandgreep goed bevestigd en stevig vastgedraaid. Als u dat Niet doet, kan de zijhandgreepijdens het gebruik van het gereedschap los komen te zitten waardoor u verwolgens de controle over het gereedschap kunt verliezen. Zorg voor een maximale controle, houd het gereedschap met beiden handen vast.

De zijhandgreep 13 worden op de voorzijde van de tandwielkast geklemd en kan 360 graden worden gedraaid zodate het gereedschap zowel door rechts- als linkshandigen kan worden gezruikt.

De rechte zijhandgreep monteren (Afb. B)

1. Draai de ring-opening van de zijhandgreep 13aar links verder open.
2. Plaats in de neus van het gereedschap, door de stalen ring 14 en op de kraag 2, voor bij de beitelhouser en de mof.
3. Draai de zichhandgreep in de gewenste positie. Plaats, als u horizontal wilt boren met een zware bit, de zichhandgreep in een hoek van ongeveer 20^ op het gereedschap zodat u de boor optimaal onder controle kunt houden.
4. Zet de zichhandgreep op z'n plaats vast door de handgreep 13 maar rechts te draaien zoat alles nicht kan ronddraaien.

Boortje en boorhouser

WAARSCHUWING: Gevaar voor brandwonden. Draag ALTIJD handschoenen wonneer u boortjes wisselt.

Bereikbare metalen delen van het gereedschap en boortjes hunnen uitermate heet wordenijdens het gebruik. Kleine stukjes afgebrozen materiaal hunnen blote handen verwonden.

Er können affankelijk van de toepassing verschillende boortjes in de hamerboor worden gezet. Gebruik alleen scherpe boortjes.

SDS MAX-accessoires plaatsen en verwijderen (Afb. C)

Deze machine maakt gelebruik van SDS MAX-boren en -beitels (in de inzet in Afbeelding C ziet u een dwarsdoorsnede van een SDS MAX boorschacht).

1. Maak de boorschacht schoon.
2. Trek de vergrendelmof 6aar achefteren en plaats de boorschacht.
3. Draai het boortje iets totdat de mof op+zijn plaats klikt.
4. ControllerDat het boortje goed is vergrendeld door eraant te trekken.Voor de boorhamerfunctie moet het boortje enkele centimeters axiaal hunnen bewegen wanner het is vergrendeld in de gereedschapshoeder.
5. U kunt het boortje verwijderen door de vergrendelkraag 6 van de gereedschapshoender wat waar achteren te trekken en het boortje uit de bithouder 5 te trekken.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voerschriften.

WAARSCHUING: Om het gevaar op ernstig personoonlijk letse te verminderen,zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening,voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert. Het onbedoeld opstarten kan letselveroorzaken.

Juiste positie van de handen (Afb. D)

WAARSCHUING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld.

WAARSCHUING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie.

Voor een juiste positie van de handen zet u eén hand op de hoofdhandgreep 4 en de andere op de zijhandgreep 13.

Bedrijfsstanden (Afb. A)

WAARSCHUING: Selecteer de bedrijsstand Niet
wonneer het gereedschap in werkig is.

Het gereedschap is voorzien van een
standenselectieschakelaar 3 en hiermeeUNT u de stand kiezen
die geschikt is voor de toepassing van uw keuze.

Symbool	Stand	Toepassing
T	Slagboren	Boren in beton en metselwerk
T	Alleen hakken	Licht hakwerk
O	Afstelling van de beitel	Afstelling van de positie van de beitel

Een bedrijfsstand selecteren

• Draai de standenselectieschakelaar zo dat de pijl wijst maar het symbool van de stand van uw keuze.

OPMERKING: De standenselectieschakelaar 3要去 alsijd in de stand Boren, Slagboren of Alleen hakken staan. Er zijn hiertussen geen bruikbare posities. Het kan nodig+zijn de motor kort te lately draaien nadat u heb't overgeschakeld van 'alleen hakken'aar de standen voor 'boren',zo zorgt u ervoor dat de tandwielen goed in elkaar grijpen.

De beitelpositie indexeren (Afb. A)

De beitel kan worden geindexeerd en vergrendeld in 18 verzillende posities.

1. Draai de standenselectieschakelaar 3 totdat deze waar de positie 0 wijst.
2. Draai de beitel in de positie van uw keuze.
3. Zet de standenselectieschakelaar 3 in de positie "alleen kloppen."
4. Draai de beitel totdat unde is vergrendeld.

Een toepassing uityoeren (Afb. A, B)

WAARSCHUING: BEPERK HET RISICO VAN PERSOONLIJK LETSEL, ZET ALTIJD het werkstuk stevig vast. Voorkom beschadiging van het materiaal, gebruik een "steunblok" wanner u boort in dun material.

WAARSCHUING: Verander altijd pas de richting van de rotatie wanneer de motor volledig tot stilstand is gekomen.

In- en uitschakelen (Afb. A)

U kunt het gereedschap in werkig zetten door de Aan/Uitschakelaar 1 in te drukken.

Als u het gereedschap wilt stoppen,That u de Aan/Uitschakelaar los.

Boren met een Massief boortje (Afb. A, B)

1. Plaats het geschikte boortje.
2. Zet de standenselectieschakelaar 3 in de positie slagboren.
3. Stel de kiezer voor elektronische snelheids- en slagregeling 8 in.
4. Monteer de zichandgreep en stel deze af 13.
5. Markeer de plaat'saal u het gat wilt boren.
6. Plaats het boortje op de plek en schakel het gereedschap in.
7. Schakel het gereedschap aktijduit wanneer het werk is voltooid en voordat u de stekkeruit het stopcontact trekt.

Boren met een boorkroon (Afb. A, B)

1. Plaats de geschikte boorkroon.
2. Monteer de centerboor in de boorkroon.
3. Zet de standenselectieschakelaar 3 in de positie slagboren.
4. Draai de kiezer voor elektronische snelheids- en slagregeling 8 in een stand voor een gemiddelde of hoge snelheid.
5. Monteer de zichhandgreep en stel deze af 13.
6. Plaats de centerboor op de plek en schakel het gereedschap in. Boor tot de boorkroon ongeveer 1 cm in het beton dringt.
7. Stop het gereedschap en verwijder de centerboor. Plaats de boorkroon waar in het gat en ga door met boren.
8. Wanner u boort door een structuur die dikker is dan de diepte van de boorkroon, breek dan met een regelmatigeussenpozen een Ronde cilinder van beton of de Kern bennen in de boorkroon weg.

U kunt voorkomen dat beton rond het gat afbrekt, door eerst een gat met de diameter van de centerboor volledig door de structuur te boren. Boor cervolgens de Kern van twee kanten tot halverwege UIT.

1. Zet het gereedschap algijd uit wanner het werk is voltooid en voordat u de stekker uit het stopcontact trekt.

Afbikken en beitelen (Afb. A, B)

1. Zet de geschiktte beitel in en draai deze met de hand vast in een van de 18 posities.
2. Zet de standenselectieschakelaar 3 in de positie voor alleen hakken.
3. Stel de kiezer voor elektronische snelheids- en slagregeling 8 in.
4. Monteer de zichhandgreep en stel.Deze af 13
5. Zet het gereedschap aan en begin met het werk.
6. Zet het gereedschap algijd uit wanner het werk is voltooid en voordat u de stekker uit het stopcontact trekt.

ONDERHOUD

Uw gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continuaar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUING: Om het gevaar op ernstig persoonlijk letse te verminderen,zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert. Het onbedoeld opstarten kan letselveroorzaken.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vuil en stofuit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure utvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicalien voor het reinigen van Niet-metalen onderdelen van het gereedschap. Deze chemicalien konnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die nicht door DEWALT zich aangeboden nicht met dit product zich getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zich. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Diverse typen SDS MAX boortjes en beitels zich als optie verkrijigbaar. Accessoires en hulpstukken moeten rond SDS MAX-vatting regelmatig worden gesmeerd.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Bescherming van het milieu

Gescheiden inzameling. Producten die zich voorzien van dit symbol, mogen nicht bij het normale huishoudelijkste afval worden weggegooid.

Producten bevatten materialen die kuren

worden teruggewonnen en gerecycled, zodat de vraag maar grondstoffen afneemt. Recycle elektrische producten volgens de lokale voerschriften. Nadere informatatie is beschikbaar op

www.2helpU.com.

KRAFTIG TRÄDLØS BORHAMMER

D25614

Gratulerer!
