GEBRUIKSAANWIJZING NC LAMBORGHINI

NEDERLANDS Deze handleiding is geldig voor de volgende elektrische step: AL EXT AL2 Handleiding LA-MO-000001 rev. 2 Instructies vertaald uit het oorspronkelijke Italiaans Bedankt voor het kiezen van dit product. Neem voor informatie, technische ondersteuning en voor de raadpleging van de algemene garanttie neem contact op met uw dealer of ga naar www.alemobility.com/en/support/ Inhoudsopgave

Veiligheidsinstructies

Inhoud van de verpakking en montage

Opvouwen en vervoeren

Actiebereik en prestaties

Opslag, onderhoud en reiniging

Aansprakelijkheid en algemene garantievoorwaarden

VEILIGHEIDSINSTRUCTIES OPGELET BELANGRIJK! Lees de volgende instructies aandachtig door alvorens het product te gebruiken. Bewaar deze handleiding voor toekomstig gebruik of voor nieuwe gebruikers. Neem de tijd om de basisprincipes van het gebruik te leren, om tijdens de eerste maanden van gebruik mogelijk ernstige ongevallen te voorkomen. Neem contact op met uw dealer voor ondersteuning inzake de correcte gebruikswijze van het product of om verwezen te worden naar een geschikte opleidingsorganisatie. De fabrikant wijst alle directe of indirecte aansprakelijkheid af voor een oneigenlijk gebruik van het product, de nietnaleving van de verkeersregels of de aanwijzingen van deze handleiding, ongevallen en geschillen veroorzaakt door de niet-naleving van de regelgeving en door illegale activiteiten. Dit product is bedoeld voor recreatieve doeleinden, het mag slechts door één persoon worden gebruikt en niet voor het vervoeren van personen. Daarom kan het niet door meer dan één persoon tegelijkertijd worden gebruikt. Wijzig op geen enkele wijze de gebruiksbestemming van het voertuig; dit product is niet geschikt voor het uitvoeren van stunts, wedstrijden, vervoer van voorwerpen, slepen van andere voertuigen of aanhangers. De elektrische step moet met de nodige voorzichtigheid worden gebruikt met inachtneming van de regels die zijn opgelegd door de verkeersregels van het land van circulatie om gevaren te vermijden voor uzelf en anderen. OPGELET Indicatieve ontwerpvoorschriften voor voertuigen: Elektrische scooter model AL EXT Green LA-MO-220013 LA-MO-210001 Productcode inclusief richtingaanwijzers AL2 LA-MO-220003 LA-MO-220001 LA-MO-220002

Vóór u het product gebruikt de geldende lokale voorschriften met betrekking tot de toegestane minimumleeftijd voor de bestuurder, de beperkingen op het type bestuurder dat het product mag gebruiken en het gebruik van dit type product en leef deze na. Het geluidsdrukniveau van de A-gewogen geluidsemissie is bij het oor van de bestuurder lager dan 70 dB (A).

Grafische vorm van de veiligheidswaarschuwingen Voor de identificatie van de veiligheidsberichten in deze handleiding worden de volgende grafische waarschuwingssymbolen gebruikt. Deze symbolen vragen de aandacht van de lezer / gebruiker voor een correct en veilig gebruik van het product. OPGELET Let op Benadrukt de regels die in acht moeten worden genomen om beschadiging van het product en/of het ontstaan van gevaarlijke situaties te voorkomen. GEVAAR Restrisico's Benadrukt de aanwezigheid van gevaren die restrisico’s veroorzaken waarop de gebruiker moet letten om persoonlijk letsel of materiële schade te voorkomen. Algemene waarschuwingen OPGELET Het is belangrijk dat u er zich van bewust bent, wanneer u zich op een openbare plaats of weg bevindt, en ook wanneer u de aanwijzingen van deze handleiding strikt naleeft, dat u niet immuun bent voor letsel veroorzaakt door overtredingen of ongepaste acties jegens andere voertuigen, obstakels of personen. Misbruik van het product of de niet-naleving van de aanwijzingen van deze handleiding kunnen ernstige schade veroorzaken. Dit product is een elektrisch voertuig. Hoe sneller u rijdt, hoe langer de remweg. Een noodstop op gladde, modderige, natte of ijzige wegen kan de wielen doen slippen en het evenwicht doen verliezen. Houd een geschikte snelheid aan en een veilige afstand tot andere voertuigen of voetgangers. Let met name op wanneer u op onbekende wegen rijdt. Vermijd om de standaard tijdens het gebruik van het product te openen: ernstig risico op persoonlijk letsel en beschadiging van het product. OPGELET Op nat wegdek neemt de remweg toe en neemt de grip aanzienlijk af ten opzichte van droog wegdek! Rij voorzichtig en houd voldoende afstand! Draag, omwille van uw veiligheid, altijd: een helm, kniebeschermers en elleboogbeschermers om uzelf te beschermen tegen vallen en letsel tijdens het rijden met het product. Als u het product uitleent, laat de bestuurder dan de veiligheidsuitrusting dragen en leg hem het gebruik van het voertuig uit. Om letsel te voorkomen, mag het product niet worden uitgeleend aan personen die niet op de hoogte zijn van de gebruikswijze. Draag altijd schoenen voordat u het product gebruikt. Kinderen mogen niet met de elektrische step of een van de onderdelen ervan spelen. Ook mogen ze geen schoonmaakof onderhoudswerkzaamheden uitvoeren. Zorg ervoor dat kinderen en voetgangers niet schrikken als u met het product rijdt. Waarschuw ze met de bel indien u hen van achteren passeert en vertraag waarbij u de minimumsnelheid van 6 km/u aanhoudt. OPGELET Frequentie-informatie: De operationele frequentieband van het Bluetooth®-apparaat ligt tussen 2,4000 GHz en 2,4835 GHz. Het maximale radiofrequentievermogen dat in de frequentiebanden wordt uitgezonden is 100mW.

Aanwijzingen en waarschuwingen inzake het rijgedrag Juist/beoogd gebruik Onjuist gebruik Een Meerdere personen, met kinderen of dieren Veiligheidsuitrusting Helm, kniebeschermers, reflecterend vest Geen uitrusting Het product nooit voorafgaand aan het gebruik controleren Controle voordat u gaat rijden Controleer voorafgaand aan het gebruik de remmen en hun eventuele slijtage, controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde), controleer de slijtage van de banden, de gasbediening, de richtingaanwijzers, de lampen en het laadniveau van de accu. Als er ongebruikelijke geluiden of storingen worden waargenomen, gebruik het product dan niet en neem contact op met uw dealer of met de geautoriseerde Technische Servicedienst Het product gebruiken in aanwezigheid van geluiden storingen Omstandigheden Bestuurders Het product duwen terwijl u loopt Stilstaand Geen gas geven Draai de gasbediening Duwen tijdens het lopen over zebrapaden Met het voertuig over zebrapaden rijden In voetgangersgebieden indien niet uitgerust met de voetgangersmodus (6 km/uur) Met het voertuig rijden in voetgangersgebieden, indien niet uitgerust met de voetgangersmodus (6 km/uur) In drukke gebieden Met het voertuig rijden in drukke gebieden De bestuurder van dit product moet in staat zijn om gemakkelijk beide voeten op de grond te plaatsen terwijl hij het stuur op een correcte hoogte vasthoudt Niet in staat zijn het product stilstaand en in evenwicht te houden

Op het rijdende of stilstaande product gaan zitten Omstandigheden Juist/beoogd gebruik Onjuist gebruik Geen voorwerpen hangend aan het stuur Voorwerpen die aan het stuur worden opgehangen veroorzaken instabiliteit en kunnen tijdens het rijden en sturen hinder veroorzaken Rijd met beide handen op het stuur Rijden met één hand of zonder handen Maak geen gebruik van apparatuur zoals telefoons, smartwatches, muziekspelers, oordoppen/ koptelefoons Apparatuur zoals telefoons, smartwatches, muziekspelers, oordoppen/koptelefoons gebruiken Rijden met beide voeten comfortabel en veilig op de voetplaat Rijden met één of beide voeten buiten de voetplaat Het is verboden om het gewicht op het achterspatbord te plaatsen en te concentreren. Rijden met helm en beschermingsuitrusting Rijden zonder helm en beschermingsuitrusting Rijden om gemakkelijk toegankelijke wegen, glad en compact, vermijd gebieden met veel verkeer of drukke gebieden: Rijden op snelwegen, langeafstandswegen bijv. specifieke fietspaden, oppervlakken met glad wegdek Rijden op drukke wegen Rijden op trottoirs Rijden in drukke gebieden Rijden op zeer oneffen wegen Rijden in de nabijheid van: ravijnen, bermen, havens, zee, meren en rivieren Rijden onder normale omstandigheden Neem de plaatselijk geldende regelgeving en de verkeersregels in acht Niet-naleving van de geldende regelgeving en de verkeersregels Kijk altijd vooruit en let op voor alle nabij aanwezige obstakels, voertuigen en voetgangers Zich laten afleiden tijdens het rijden Zorg er bij het veranderen van richting voor dat u gezien wordt en verminder de snelheid Plotseling van richting veranderen, bij hoge snelheid en zonder zich ervan verzekerd te hebben dat u gezien wordt In elk geval moet u op het traject anticiperen en de snelheid verminderen, met respect voor de verkeersregels en de meest kwetsbaren Gelijktijdig remmen en door bochten sturen maakt het voertuig instabiel Gebruik altijd de richtingaanwijzers, indien deze op het product aanwezig zijn De richtingaanwijzers niet gebruiken Rem af in aanwezigheid van voetgangers Gas geven of de snelheid constant houden in aanwezigheid van voetgangers Gebruik de voetgangersmodus in voetgangersgebieden (6 km/uur) Zonder gebruik van de voetgangersmodus (6 km/uur) rijden in voetgangersgebieden Waarschuw voor uw aanwezigheid met gebruik van de bel Oneffen wegomstandigheden: verkeersdrempels/trappen/ oneffen wegdek Niet met de bel waarschuwen voor uw aanwezigheid Rijd met matige snelheid Rijden met hoge snelheid Buig de knieën enigszins voor een beterde schokabsorptie bij het rijden over oneffenheden. Gas geven op hobbels en verkeersdrempels, trappen afdalen, over obstakels springen, trottoirs opklimmen, stijf rijden.

Omstandigheden Gedrag: in bochten, afdaliungen, nabij aanwezige obstakels, voertuigen en voetgangers Zichtomstandigheden Weersomstandigheden Parkeren Juist/beoogd gebruik Onjuist gebruik Handhaaf een veilige afstand De veilige afstand niet in acht nemen Stop met gas geven Gas geven Rem en verminder de snelheid Rijd met matige snelheid en rem op veilige wijze Rijden bij hoge snelheid, plotseling remmen Let op voor portieren en andere op hoogte aanwezige obstakels Onder obstakels op hoogte doorrijden Rijd alleen als er voldoende licht is om veilig te kunnen rijden. In geval van rijden bij ongunstige lichtomstandigheden (vanaf een half uur na zonsondergang, gedurende de gehele duistere periode en ook overdag wanneer de weersomstandigheden het zicht op de weg belemmeren, tijdens het rijden in tunnels), moet de verlichting van het product worden ingeschakeld en moet u gebruik maken van een reflecterend vest of reflecterende bretels. Rijden bij ongunstige lichtomstandigheden met uitgeschakelde verlichting en zonder gebruik van een reflecterend vest of reflecterende bretels. Rijden onder optimale weersomstandigheden (geen regen) Rijden onder ongunstige omstandigheden: bij regen, sneeuw, bij ijsvorming of modder op de weg, harde wind, in geval van mist. In speciale gebieden, zonder hinder voor het verkeer van voertuigen en voetgangers Overal, met hinder voor het verkeer van voertuigen en voetgangers Op vlakke oppervlakken, na controle van de stabiliteit Op oneffen oppervlakken, zonder de stabiliteit gecontroleerd te hebben Schakel het product uit en gebruik altijd een anti-diefstalsysteem Het product ingeschakeld laten, onbeheerd en zonder een antidiefstalsysteem Gebruik de meegeleverde standaard NEE JA, oneigenlijk gebruik: Rijden in de nabijheid van: ravijnen, bermen, havens, zee, meren en rivieren Extreme sporten/acrobatiek beoefenen Rijden door plassen Racen met andere voertuigen Het product onderwerpen aan sterke schokken NEE JA, oneigenlijk gebruik: dingen of personen overgooien, vanaf trappen of vanaf hoogte springen Wat te doen na een val: Controleer of de gasbediening correct functioneert. Hiervoor moet meerdere keren gas worden gegeven en gas terug worden genomen. Controleer altijd of de remmen correct functioneren. Hiervoor moet van het voertuig worden afgestapt, het product vooruit worden geduwd, om vervolgens te remmen en te controleren of er op de bediening wordt gereageerd. Controleer of alle onderdelen van het voertuig zich op hun plaats bevinden en veilig bevestigd zijn. Controleer de slijtage en de spanning van de banden (zie de zijkant van de band voor de aanbevolen waarde). Controleer de slijtage van remmen en kabels. GEVAAR De remmen kunnen tijdens het gebruik heet worden. Raak ze niet aan na gebruik.

Gemonteerd product, het stuur moet geïnstalleerd worden met de in de verpakking bijgeleverde schroeven. Model Referentieafbeelding In de verpakking Montage stuur Accessoires: 1x inbussleutel AL EXT 4x stuurschroeven 1x Acculader Accessoires: 1x inbussleutel AL2 2x stuurschroeven 1x Acculader Stappen

Verwijder het product uit de verpakking.

Open de stuurpen en zet deze vast door de hendel van het sluitingsmechanisme te sluiten.

Sluit de voedingskabel van het display aan op de hoofdbedrading (indien nodig).

Installeer het stuur op de stuurpen (knijp de kabels niet af).

Plaats de schroeven op de kolom en draai ze vast met de bijgeleverde sleutel.

Stel het sluitingsmechanisme van de stuurpen* af (indien noodzakelijk).

Laad het product bij het eerste gebruik voor 100% op.

• Regeling sluitingsmechanisme van de stuurpen Referentieafbeelding In het mechanisme bevindt zich een inbusschroef. Als de stuurpen na het sluiten onstabiel wordt, stelt u de schroef van het mechanisme bij door hem zo nodig strakker of losser te draaien om de stabiliteit van de stuurpen te vergroten. AL EXT In het mechanisme bevindt zich een zeshoekige schroef. Als de stuurpen na het sluiten instabiel is, stelt u de schroef van het mechanisme bij door hem net genoeg aan of uit te draaien om de stabiliteit van de stuurpen te vergroten. AL2 OPGELET Monteer het product op correcte wijze. In geval er tijdens de montage fabricagefouten worden vastgesteld, er sprake is van onduidelijke stappen of van moeilijkheden bij de montage of de afstelling, ga dan niet met het voertuig rijden en neem contact op met uw dealer, of ga voor technische bijstand naar de website www.alemobility.com/en/. Gebruik geen accessoires en/of aanvullende onderdelen die niet door de fabrikant zijn goedgekeurd. Houd kinderen uit de buurt van plastic delen (inclusief verpakkingsmateriaal) en kleine onderdelen die een verstikkingsgevaar vormen. Het is verboden om het product en zijn onderdelen op enige wijze te wijzigen of om te bouwen: dit kan de efficiëntie en de structuur aantasten en schade veroorzaken. Als er eventuele fabricagefouten, abnormale geluiden of storingen worden vastgesteld, ga dan niet met het voertuig rijden en neem contact op met uw dealer, of ga voor technische bijstand naar de website www.alemobility.com/en/

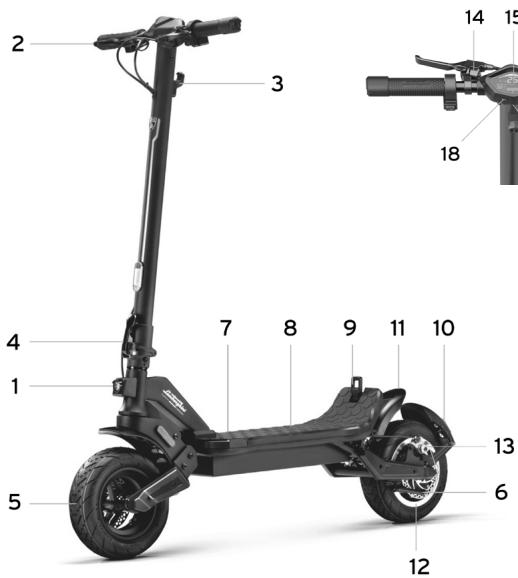

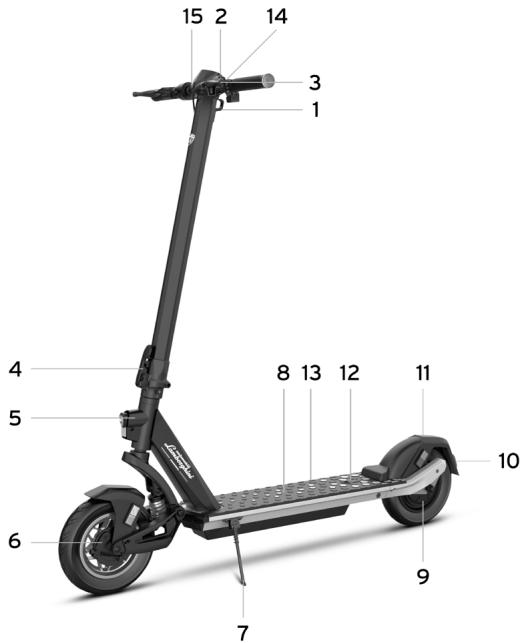

OVERZICHT PRODUCT Met het oog op de voortdurende technologische ontwikkeling behoudt de fabrikant zich het recht voor om het product zonder voorafgaande kennisgeving bij te werken, zonder dat deze handleiding automatisch wordt bijgewerkt. Ga voor informatie en de herzieningen van deze handleiding naar de visit www.alemobility.com/en/ AL EXT

7. Oplaadaansluiting

13. Oplaadaansluiting

Opladen van de accu OPGELET Voorafgaand aan het eerste gebruik moet de accu naar 100% worden opgeladen. Zorg ervoor dat het product, de acculader en de oplaadaansluiting droog zijn. Aanwijzingen

Zet het product uit Model Referentieafbeelding INSTRUCTIES Oplaadpoort

Gebruik alleen het bijgeleverde magazijn.

Sluit de lader eerst aan op het stopcontact en dan pas op het laadcontact.

Zet de elektrische scooter niet aan terwijl hij aan het opladen is. AL EXT OPGELET Het rode lampje op de voedingslading wordt groen wanneer het opladen is voltooid. Oplaadpoort AL2

Gebruik alleen de meegeleverde oplader.

Sluit de lader eerst aan op het stopcontact en daarna pas op het laadcontact.

Zet de elektrische scooter niet aan tijdens het opladen. OPGELET Het rode lampje op de voeding wordt groen wanneer het laden is voltooid..

Gebruik ALLEEN de meegeleverde batterijlader om het artikel op te laden. OPGELET Model Productcode Model acculader Uitgangsspanning Oplaadtijd FCA136-546020 54.6V – 2A Ongeveer 7 uur HLT-180-4201500 42V – 1.5A Ongeveer 5 uur LA-MO-210001 LA-MO-220002 AL EXT LA-MO-210002 LA-MO-220013 LA-MO-220001 LA-MO-220003 AL2 LA-MO-220004 Het gebruik van een ander type acculader kan het product beschadigen of eventuele andere risico’s veroorzaken. Laad het product nooit op zonder toezicht. Schakel het product nooit in tijdens het opladen. Laad de accu na elk gebruik volledig op om de levensduur ervan te verlengen. Laad het product niet onmiddellijk na gebruik op. Laat het product een uur afkoelen voordat u het oplaadt. Het product mag niet gedurende lange perioden worden opgeladen. Overladen vermindert de levensduur van de accu en veroorzaakt eventuele andere risico’s. Aangeraden wordt om ervoor te zorgen dat het product niet volledig wordt ontladen, om beschadiging van de accu te voorkomen. Schade veroorzaakt door de step lange tijd niet op te laden is onomkeerbaar en wordt niet gedekt door de beperkte garantie. Als er eenmaal schade is ontstaan, kan de accu niet meer opgeladen worden (het is verboden om de accu te laten demonteren door niet-gekwalificeerd personeel: dit zou elektrische schokken, kortsluitingen of zelfs ongevallen van aanzienlijke omvang tot gevolg kunnen hebben). Als uzelf gedurende een bepaalde periode ja afwezig bent, bijvoorbeeld voor een vakantie, en u het product toevertrouwd aan derden, laat het product dan gedeeltelijk opgeladen (laadniveau van ongeveer 20-50%), maar niet volledig opgeladen. Verricht regelmatig een visuele controle van de acculader en de kabels van de acculader. Indien de kabel van de oplader duidelijke schade heeft, gebruik deze dan niet om verdere schade en/of gevaar te voorkomen. Neem contact met ons op voor de vervanging ervan.

Waarschuwingen inzake de accu De accu bestaat uit lithiumioncellen en chemische elementen die gevaarlijk zijn voor de gezondheid en het milieu. Gebruik het product niet als er geuren, stoffen of overmatige warmte wordt afgegeven. Gooi het product of de accu niet weg met het huisvuil. De eindgebruiker is er verantwoordelijk voor dat de elektrische en elektronische apparatuur en de accu's in overeenstemming met alle geldende normen wordt verwijderd. Vermijd om gebruikte, defecte en/of niet-originele accu’s van andere modellen of merken te gebruiken. GEVAAR Laat de accu niet in de buurt van vuur of warmtebronnen. Risico op brand en explosie. De accu mag niet geopend of gedemonteerd worden en vermijd ertegen te stoten, hem te laten vallen, te doorboren of er voorwerpen op te bevestigen. Eventueel door de accu afgegeven stoffen mogen niet worden aangeraakt omdat ze gevaarlijk zijn. Voorkom dat kinderen of dieren de accu aanraken. Laat de accu niet overladen en vermijd kortsluitingen. Risico op brand en explosie. De accu mag niet in water worden ondergedompeld of aan water, regen of andere vloeistoffen worden blootgesteld. Stel de accu niet bloot aan direct zonlicht, overmatige hitte of kou (laat het product of de accu, bijvoorbeeld, niet achter in een auto die langdurig wordt blootgesteld aan direct zonlicht), aan omgevingen met explosieve gassen of vuur. Vervoer en bewaar de accu niet samen met metalen voorwerpen zoals haarspelden, halskettingen, enz. Het contact tussen metalen voorwerpen en de accu kan kortsluitingen veroorzaken en dientengevolge persoonlijk letsel of de dood.

BEDIENINGSPANEEL Model A. Gashendel: indrukken om te versnellen. D. Bel: druk eenmaal op de hendel om hem te bedienen. B. Aan/uit knop: lang indrukken om de elektrische scooter aan of uit te zetten. Odometer ODO/TRIP: 3x kort indrukken om van ODO naar TRIP weergave te schakelen. C. Snelheidsstanden: kort indrukken om het snelheidsniveau te wijzigen. Lichten: Lang indrukken om de verlichting aan of uit te zetten.

6. Odometer ODO / TRIP: 3x kort indrukken

om van ODO naar TRIP weergave te schakelen.

7. AVG snelheid: gemiddelde snelheid.

8. Voetgangersmodus: hulp om het voertuig te

duwen met knipperend licht.

9. Cruise control: behoud van de snelheid.

Deze wordt geactiveerd na enkele seconden dezelfde snelheid vast te houden.

10. Lampen: lichtindicator.

E. Richtingaanwijzers: Druk de schakelaar naar rechts of links om ze te activeren en/of te deactiveren. F. Remhendel: draai de hendel aan om te remmen. Model A. Gashendel: indrukken om te versnellen. D. Bel: druk eenmaal op de hendel om hem te bedienen. B. Aan/uit knop: lang indrukken om de elektrische scooter aan of uit te zetten. Odometer ODO/TRIP: 3x kort indrukken om van ODO naar TRIP weergave te schakelen. C. Snelheidsstanden: kort indrukken om het snelheidsniveau te wijzigen. Lichten: Lang indrukken om de verlichting aan of uit te zetten. AL2

1. Batterijniveau: resterende ladingstoestand.

2. Tachometer: momentane snelheid van de

elektrische scooter (km/h en mph).

3. Snelheidsstanden (TACHIMETER):

- Niveau 1: aangegeven door het cijfer 1 - Niveau 2: aangegeven met het cijfer 2 - Niveau 3: aangegeven door het cijfer 3 - Voetganger: Hulp bij het duwen van het voertuig met knipperend licht.

5. Contachilometri ODO/TRIP: totale

afgelegde afstand en afstand per sessie.

6. AVG Snelheid: gemiddelde snelheid.

7. Cruise control: behoud van snelheid. Deze

wordt geactiveerd nadat dezelfde snelheid enkele seconden is aangehouden.

8. Lampjes: controlelampje verlichting.

E. Richtingaanwijzers: Druk de schakelaar naar rechts of links om ze te activeren en/of te deactiveren. F. Remhendel: draai de hendel aan om te remmen. Richtingaanwijzers Model De richtingaanwijzers bevinden zich aan het uiteinde van het stuur (linker- en rechterkant). AL EXT Richtingaanwijzers worden gebruikt om elke richtingsverandering tijdens het rijden onmiddellijk te signaleren. AL2 Aandrijvingsbevel: OPGELET Controleer vóór elk gebruik van het product de juiste werking van de richtingaanwijzers.

Voorafgaand aan het eerste gebruik moet de accu naar 100% worden opgeladen.

Controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde). In het geval het product er niet in slaagt om ten minste 60% van het opgegeven aantal kilometers te bereiken of gedurende de eerste 3 maanden van gebruik niet de maximale snelheid bereikt, is het waarschijnlijk dat de banden gedeeltelijk zijn leeggelopen: herstel de bandenspanning naar de aanbevolen waarde.

Plaats het product op een vlakke ondergrond.

Houd het stuur stevig met beide handen vast. Stap met één voet op de voetplaat en gebruik de andere voet om uzelf een zacht duwtje te geven en geef gas. OPGELET Functie Zero Start: de gasbediening wordt geactiveerd nadat de rijsnelheid de 3 km/uur overschrijdt. Om veiligheidsredenen is het product aanvankelijk ingesteld om start vanuit de stilstand te voorkomen.

Tijdens het rijden moet het lichaam bij het maken van bochten in de rijrichting worden gekanteld en moet het stuur langzaam gedraaid worden.

Voordat u afstapt, moet de step volledig tot stilstand zijn gekomen. Tijdens het rijden van een elektrische step afstappen kan letsel veroorzaken.

Controleer voorafgaand aan elk gebruik de remmen en hun eventuele slijtage, controleer de bandenspanning (zie de zijkant van de band voor de aanbevolen waarde), controleer de slijtage van de banden, de gasbediening en het laadniveau van de accu. Regeling van de stand van de remhendels

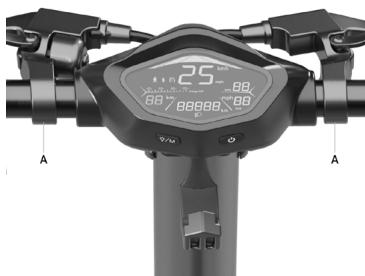

Aandrijvingsbevel De stand van de remhendel kan, indien nodig, worden afgesteld door middel van het punt A. (zie afbeelding)

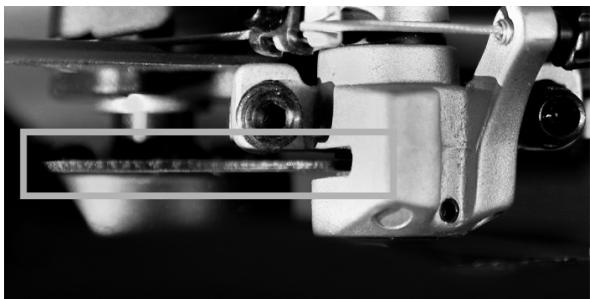

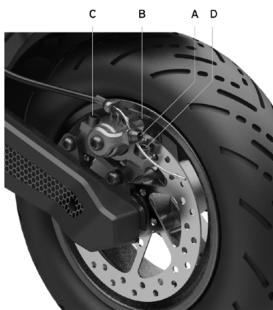

Rem afstellen AL EXT Afstelling van de remklauw Gebruik, in geval de rem te strak of te ontspannen is, de ringsleutel met dubbele zeskant om de schroef (A) los te draaien; pas vervolgens de remkabel aan (kort de remkabel naar boven in indien te strak. Trek de remkabel omlaag indien te ontspannen); scherp tenslotte de schroef (A) weer aan. Als het ook na het volgen van de eerste stap te los of te strak zit, kan het nodig zijn om het (vaste) remblok af te stellen via het wiel aan de andere kant. Gebruik de ringsleutel met dubbele zeskant om het remblok (B) weg te bewegen (linksom) of dichterbij te brengen (rechtsom) (zie afbeelding). Controleer de correcte uitlijning tussen de remklauw en de schijfrem. Gebruik indien nodig de schroeven C en D om de positie/uitlijning op de schijf aan te passen. Voor de remklauw van de achterrem draait u de schroeven C en D los en verwijdert u deze, waarna u de remklauw van de schijf verwijdert.

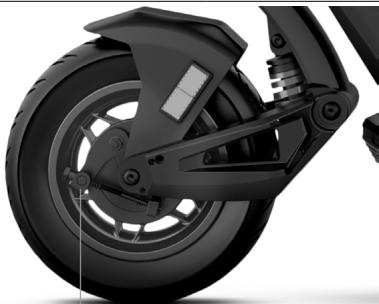

AL2 Afstellen van de trommelrem: Als de rem te strak of te los staat, handel dan door schroef (A) los of vast te draaien. Indien de remhendel te zacht of te hard is, zelfs na het uitvoeren van de eerste stap, kan het nodig zijn de handeling te herhalen totdat een optimale instelling is bereikt.

Zorg ervoor dat de elektrische step is uitgeschakeld. Houd de stuurpen met uw hand vast, trek aan de hendel, klap de stuurpen naar de voetplaat en klik vast. AL EXT Opening: Afsluiting: Ontgrendelen van de stuurpen: Beweeg de ontgrendelingsclip van het stuur naar buiten, til de stuurpen zover mogelijk op en vergrendel hem door de hendel naar binnen te duwen. Schakel de elektrische scooter in. Schakel de elektrische scooter uit, trek de veiligheidshaak omhoog en trek de hendel naar buiten, breng de stuurpen naar binnen, steek de clip in de haak en zorg voor een effectieve vergrendeling.

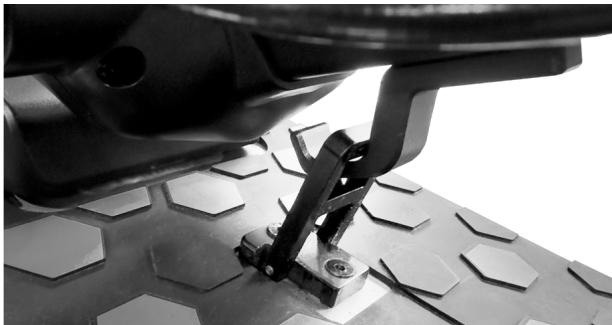

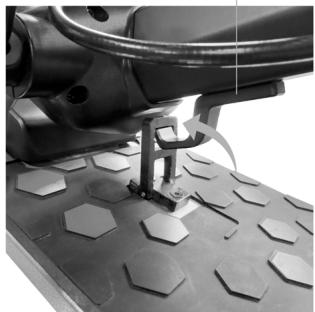

AL2 Stuurklem Vergrendelingsmechanisme hendel Opening: Afsluiting: Ontgrendel de stuurpen van de voetsteun: druk op de clip om het stuur los te maken, breng de stuurpen zover mogelijk omhoog en vergrendel hem door de hendel van de vergrendeling naar binnen te duwen. Zet de elektrische scooter aan. Schakel de elektrische scooter uit, ontgrendel de vergrendeling: druk op de rode haak en trek de hendel naar buiten (zie foto), breng de stuurpen naar binnen en zorg ervoor dat hij daadwerkelijk vergrendeld is. Na het inklappen tilt u de stuurpen op terwijl u deze met één of beide handen vasthoudt. OPGELET Zorg ervoor dat u het product tijdens het vervoer stevig vasthoudt. Als u er niet zeker van bent dat u het gewicht van het product kunt dragen, ga dan niet verder met het vervoer met geheven product. Het plotseling vallende product kan ernstig letsel veroorzaken, naast de beschadiging van het product zelf.

Het maximale actiebereik en de prestaties van het voertuig zijn afhankelijk van verschillende variabelen: Ondergrond: bij rijden op gladde wegdekken zijn een groter actiebereik en hogere prestaties mogelijk dan bij rijden op oneffen en hellende wegen. Gewicht van de gebruiker: hoe zwaarder de gebruiker, hoe korter het actiebereik en hoe lager de prestaties van het voertuig. Temperatuur: met de elektrische step rijden in een zeer koude of warme omgeving zal van invloed zijn op het actiebereik en de prestaties. Snelheid en rijstijl: soepel en constant rijden zorgt voor een groter actiebereik. Voortdurend gas geven, afremmen en sturen zullen het actiebereik aanzienlijk verminderen. Het laagste snelheidsniveau zal het actiebereik vergroten. Onderhoud: tijdig opladen, correct onderhoud en regelmatige bandenspanningscontroles (zie referentiewaarde in hoofdstuk 10) vergroten de autonomie en garanderen constante prestaties gedurende lange tijd. Het laadniveau van de accu is van invloed op de prestaties: hoe lager het laadniveau, hoe lager de prestaties voor wat betreft de snelheid, vooral in geval van heuvels.

Vlekken op het chassis van het product kunnen verwijderd worden met een vochtige doek. Breng op hardnekkige vlekken milde zeep aan, gebruik een borsteltje en reinig vervolgens met een vochtige doek. Krassen op de plastic onderdelen kunnen verwijderd worden met schuurpapier of een ander schurend materiaal. Gebruik voor de reiniging van het product geen alcohol, benzine, kerosine of andere corrosieve en vluchtige chemische oplosmiddelen om ernstige beschadiging te voorkomen. Was het product niet met de hogedrukreiniger. Voordat het product wordt gereinigd, moet het worden uitgeschakeld, de laadkabel worden losgekoppeld en de rubberen dop gesloten worden omdat het binnendringen van water zou kunnen leiden tot elektrische schokken of andere ernstige problemen. Het binnendringen van water in de accu kan leiden tot beschadiging van de interne circuits, brand- en explosiegevaar. Als u twijfelt of er water in de accu is binnengedrongen, staak dan onmiddellijk het gebruik van de accu en laat hem controleren door de technische servicedienst of de dealer. Als het product niet wordt gebruikt, bewaar het dan op een droger en koele plaats binnen. Vermijd om het product langdurig buiten of in de auto te bewaren. Sterk zonlicht, te hoge en te lage temperaturen versnellen de veroudering van de handen en beïnvloeden de levensduur van zowel het product als de accu. Stel de step niet bloot aan regen of water, dompel hem niet onder in water en vermijd hem met water te wassen. Controleer regelmatig de aanscherping van de verschillende vastgeschroefde elementen, in het bijzonder de assen van de wielen, het opvouw-/vervoerssysteem, het stuursysteem, het remsysteem; controleer ook de goede conditie van het chassis, de vorken en de vering. De moeren en alle andere zelfspannende bevestigingselementen kunnen hun efficiëntie verliezen en moeten derhalve regelmatig gecontroleerd en aangescherpt worden. Zoals geldt voor alle mechanische componenten, is ook dit product onderhevig aan slijtage en zware belasting. Verschillende materialen en componenten kunnen op verschillende wijze reageren op slijtage en stressvermoeidheid. Als de nuttige levensduur van een onderdeel eventueel wordt overschreden, zou het plotseling kunnen breken en letsel voor de bestuurder kunnen veroorzaken. Alle vormen van barsten, krassen of verkleuringen op plekken die veel belast worden, geven aan dat de levensduur van het onderdeel is bereikt en dat het derhalve vervangen moet worden. Controleer de staat van slijtage van de banden: er mag geen sprake van sneden, scheuren, vreemde voorwerpen, abnormale zwellingen, gebrek aan onderdelen of andere schade zijn. Raadpleeg voor de bandenspanning de waarde in hoofdstuk 10 van deze gebruiksaanwijzing. Probeer niet het product zelf te demonteren of te repareren. De vervanging van alle onderdelen van elektrische scooters moet worden uitgevoerd door het erkende servicecentrum, voor meer informatie kunt u contact opnemen met uw dealer of de website bezoeken: www.alemobility.com/en/

CONFIGURATIE APP Hieronder vindt u de producten die zijn uitgerust met Bluetooth en kunnen worden gekoppeld met de AL e-Mobility app: AL EXT, AL2. Met de app kunt u het product rechtstreeks vanaf uw smartphone bedienen. Scan de QR CODE om de app te downloaden en te installeren. Als u de app niet kunt vinden, raden wij u aan deze te zoeken met de speciale zoekfunctie voor apps. Open de app en volg de instructies. Open de app en volg de instructies. OPGELET De app kan verschillende machtigingen vereisen om de app te gebruiken en te bedienen. De versie van de app kan zijn bijgewerkt door uw app-service. Wij raden u aan om voortdurend de app-updates te controleren op nieuwe functies en altijd de nieuwste app-release op uw apparaat te installeren. Gebruik uw toestel niet tijdens het rijden.

Algemene informatie AL EXT Frame Staal en aluminium Vering Voor en achter LA-MO-210001; LA-MO-210002; LA-MO-220001; LA-MO-220002 LA-MO-220013 Snelheid Pion: < 6km/h Pion: < 6km/h L1: < 15km/h L1: < 10km/h L2: < 20km/h L2: < 15km/h L3: < 25km/h (max snelheid) * L3: < 20km/h(max snelheid) * *naar land van circulatie *naar land van circulatie Maximale helling ** 22% Remmen Schijfrem voor, schijfrem achter en elektronische rem Banden Afmeting: 90/65-6.5 Druk: 50 psi / 3.5 bar Maximale belasting 120kg Bestuurder Controleer de regelgeving van kracht in uw land Bedrijfstemperatuur -0°C / 45°C Beschermingsniveau IPX4 Oplaadtijd ongeveer 7 uur Actiebereik** tot 40km Elektrisch systeem Nominaal vermogen motor 0.50kW; 500W Brushless Maximaal vermogen motor 0.900kW; 900W Display Geïntegreerde led Accu 48V 12.5Ah 600Wh Laagspanningsbeveiliging 42V Stroomlimiet 20A KERS

Lampen LED voor en achter Functies Bluetooth Maatregelen Nettogewicht 30.6Kg Brutogewicht 38.75Kg

• Respecteer altijd de verkeersregels en de geldende voorschriften in het land van gebruik. ** Onderhevig aan variaties afhankelijk van het gewicht van de bestuurder, de wegomstandigheden en de temperatuur.

Algemene informatie AL2 Frame Vering Snelheid Staal en aluminium Voor en achter LA-MO-220003 LA-MO-220004 Pion: < 6km/h Pion: < 6km/h L1: < 15km/h L1: < 10km/h L2: < 20km/h L2: < 15km/h L3: < 25km/h (max snelheid) * L3: < 20km/h(max snelheid) * *naar land van circulatie *naar land van circulatie Maximale helling ** 16% Remmen Trommelrem voor, elektrische rem achter Banden Afmeting: 10" X 2.125" met binnenband Druk: 36 psi / 2.5 bar Maximale belasting 120kg Bestuurder Controleer de regelgeving van kracht in uw land Bedrijfstemperatuur -0°C / +45°C Beschermingsniveau IPX5 Oplaadtijd ongeveer 5 uur Actiebereik** tot 35km Elektrisch systeem Nominaal vermogen motor 0.35kW; 350W brushless Maximaal vermogen motor 0.55kW; 550W Display Geïntegreerde LED Accu 36V 8Ah 288Wh Laagspanningsbeveiliging 31 + / - 0.5V Stroomlimiet 17A KERS

Lampen LED voor en achter Functies Bluetooth met app Maatregelen Nettogewicht 19Kg Brutogewicht 22Kg

• Respecteer altijd de verkeersregels en de geldende voorschriften in het land van gebruik. ** Onderhevig aan variaties afhankelijk van het gewicht van de bestuurder, de wegomstandigheden en de temperatuur.

PROBLEMEN OPLOSSEN Fout Oorzaak Oplossing De motor functioneert niet Elektrisch probleem, aanwezigheid foutcode Vraag om technische hulp Problemen van de remmen Stel de remmen af, als het probleem aanhoudt, vraag dan om technische hulp De motor is geblokkeerd Controleer de correcte aanscherping van het wiel, controleer, zonder het voertuig in te schakelen, of het wiel draait. Als het probleem aanhoudt, vraag dan om technische hulp Oververhitting van de motor Stop het voertuig en wacht tot de motor is afgekoeld Aanwezigheid van een foutcode Vraag om technische hulp De accu is beschadigd Vraag om technische hulp Probleem van de aansluiting Vraag om technische hulp De accu is niet aangesloten (modellen met verwijderbare accu) Controleer of de voedingsconnector is aangesloten. De accu is leeg Laad de accu naar 100% op De accu is beschadigd Vraag om technische hulp Problemen van de acculader Vervang de acculader Het aandrijfwiel draait niet De motor wordt tijdens de werking uitgeschakeld Na het opladen gaat het product niet aan of schakelt het na een paar kilometer uit. De accu laadt niet op of het product kan niet ingeschakeld worden

GARANTIEVOORWAARDEN De bestuurder draagt de verantwoordelijke voor alle risico’s die verband houden met het gebruik van een helm en andere beschermingsmiddelen. De bestuurder moet zich houden aan de geldende plaatselijke voorschriften met betrekking tot:

de toegestane minimumleeftijd voor de bestuurder,

2. de beperkingen op het type bestuurder dat het product mag gebruiken

3. alle andere reglementaire aspecten

De bestuurder is tevens verplicht het product schoon en in een perfecte staat van efficiëntie en onderhoud te houden. Hij/zij is verplicht de veiligheidscontroles die binnen zijn/haar bevoegdheid vallen zorgvuldig uit te voeren zoals beschreven in de vorige secties. Hij/zij mag op geen enkele manier het product aanpassen en is verplicht alle documentatie met betrekking tot onderhoud te bewaren. De fabrikant is niet aansprakelijk voor veroorzaakte schade en voor schade veroorzaakt aan voorwerpen en personen, met name als:

het product op oneigenlijke wijze wordt gebruikt of niet in overeenstemming met de inhoud van de handleiding;

het product na de aankoop wordt gewijzigd of er wordt geknoeid met alle of enkele van de onderdelen. In het geval van een storing van het product om redenen die niet te wijten zijn aan onjuist gedrag van de bestuurder en indien u de algemene garantievoorwaarden wenst te raadplegen, wordt u verzocht contact op te nemen met uw dealer of om de website www.alemobility.com/en/ te bezoeken De volgende defecten of storingen zijn altijd uitgesloten van het toepassingsgebied van de wettelijke garantie voor producten: eventuele defecten of storingen die veroorzaakt zijn door incidentele gebeurtenissen en/of die toe te schrijven zijn aan de verantwoordelijkheid van de koper of door oneigenlijk gebruik (ten opzichte van het gebruiksdoel en/of zoals aangegeven in de meegeleverde technische documentatie), door het niet afstellen van de mechanische onderdelen, door natuurlijke slijtage van materiaal, door slijtage dat wordt veroorzaakt door montagefouten, door gebrek aan onderhoud en/of gebruik dat niet overeenkomt met de instructies. Het volgende moet bijvoorbeeld worden beschouwd als uitgesloten van de wettelijke garantie voor producten:

schade veroorzaakt door stoten, vallen of aanrijdingen, lekke banden;

schade veroorzaakt door gebruik, blootstelling of opslag in een ongeschikte omgeving (bijvoorbeeld: aanwezigheid van regen en/of modder, blootstelling aan vocht of overmatige warmtebronnen, contact met zand of andere stoffen)

schade veroorzaakt door het ontbreken van de afstelling voor het wegklaar maken en/of het niet onderhouden van mechanische onderdelen, mechanische schijfremmen, stuur, banden, enz.; onjuiste installatie en/of montage van onderdelen

de natuurlijke slijtage van verbruiksmaterialen: mechanische schijfrem (bijv. remblokken, remklauwen, remschijf, kabels), banden, voetplaten, pakkingen, lagers, led-verlichting en lampen, standaard, knoppen, spatborden, rubberen onderdelen (voetplaat), bedrading van kabelstekkers, maskers en stickers, enz.;

onjuist onderhoud of gebruik van de accu van het product;

het aanpassen en/of forceren van onderdelen van het product;

onjuist of ongeschikt onderhoud of aanpassing van het product;

onjuist gebruik van het product (bijvoorbeeld: overbelasting, gebruik bij wedstrijden en/of voor commerciële verhuuractiviteiten);

onderhoud, reparaties en/of technische handelingen op het product die worden uitgevoerd door onbevoegde derden;

schade aan producten als gevolg van het transport, indien uitgevoerd door de koper;

schade en/of defecten als gevolg van het gebruik van niet-originele reserveonderdelen. We nodigen u uit om de meest recente versie van de garantievoorwaarden te raadplegen die beschikbaar zijn op www.alemobility.com/en/support/

OPGELET Verwerking van afgedankte elektrische en elektronische apparaten (van toepassing in alle landen van de Europese Unie en in andere Europese systemen voor gescheiden inzameling) Dit symbool op het product of op de verpakking geeft aan dat het product niet als normaal huishoudelijk afval moet worden beschouwd, maar moet worden ingeleverd bij het specifieke inzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur (AEEA). Door het product op de juiste manier af te voeren, helpt u mogelijke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te voorkomen. De recycling van de materialen draagt bij aan het behoudt van de natuurlijke hulpbronnen. Voor nadere informatie over de recycling en verwijdering van dit product kunt u contact opnemen met uw plaatselijke afvalverwijderingsdienst of het verkooppunt waar het product is gekocht. In ieder geval moet het product verwijderd worden volgens de regelgeving van kracht in het land van aankoop. De consument mag de AEEA niet als gemeentelijk afval afvoeren, maar moet dit soort afval op gescheiden manier laten verwerken door middel van twee manieren van inzameling:

Bij de Gemeentelijk inzamelpunten, rechtstreeks of via de gemeentelijke inzameldienst;

Bij de verkooppunten in geval van de aanschaf van nieuwe elektrische en elektronische apparatuur. Hier kunt u de AEEA van kleine afmetingen (de langste zijde korter dan 25 cm) gratis inleveren. Grotere producten kunnen een-tegen-een worden geleverd: het afgedankte product wordt ingeleverd bij aanschaf van een nieuw product met dezelfde functie. Bovendien is de modus een-tegen-een altijd gegarandeerd tijdens de aankoop door de consument van een nieuwe EEA, ongeacht de grootte van de AEEA. In geval van een illegale verwijdering van elektrische of elektronische apparatuur kunnen de sancties van de geldende regelgeving inzake milieubescherming worden toegepast (controleer de toepasselijke regelgeving van het land van gebruik/verwijdering van het voertuig). Als de AEEA batterijen of accu's bevatten, moeten deze worden verwijderd en apart worden ingezameld. OPGELET Verwerking van lege batterijen/accu’s (van toepassing in alle landen van de Europese Unie en in andere Europese systemen voor gescheiden inzameling) Dit symbool op het product of op de verpakking geeft aan dat de accu niet beschouwd mag worden als normaal huishoudelijk afval. Op enkele soorten accu’s kan dit symbool in combinatie met een chemisch symbool gebruikt worden. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de accu meer dan 0,0005% kwik of 0,004% lood bevat. Door de batterijen/accu’s op de juiste manier af te voeren, helpt u mogelijke negatieve gevolgen voor het milieu en de gezondheid door een onjuiste afvalverwerking te voorkomen. De recycling van de materialen draagt bij aan het behoudt van de natuurlijke hulpbronnen. Bij producten die vanwege de veiligheid, prestaties of gegevensbescherming een vaste verbinding met een interne batterij/accu vereisen, mag de accu of batterij alleen worden vervangen door gekwalificeerd servicepersoneel. Lever het afgedankte product in bij inzamelpunten voor de verwerking van elektrische en elektronische apparatuur. Hierdoor wordt ook de interne batterij/accu op de juiste manier verwerkt. Neem voor meer informatie over de verwijdering van de afgewerkte accu/batterij of van het product contact op met de plaatselijke afvalverwerkingsdienst of met het verkooppunt waar u het product heeft aangeschaft. In ieder geval moet het product verwijderd worden volgens de regelgeving van kracht in het land van aankoop.
