MANUALE UTENTE NC LAMBORGHINI

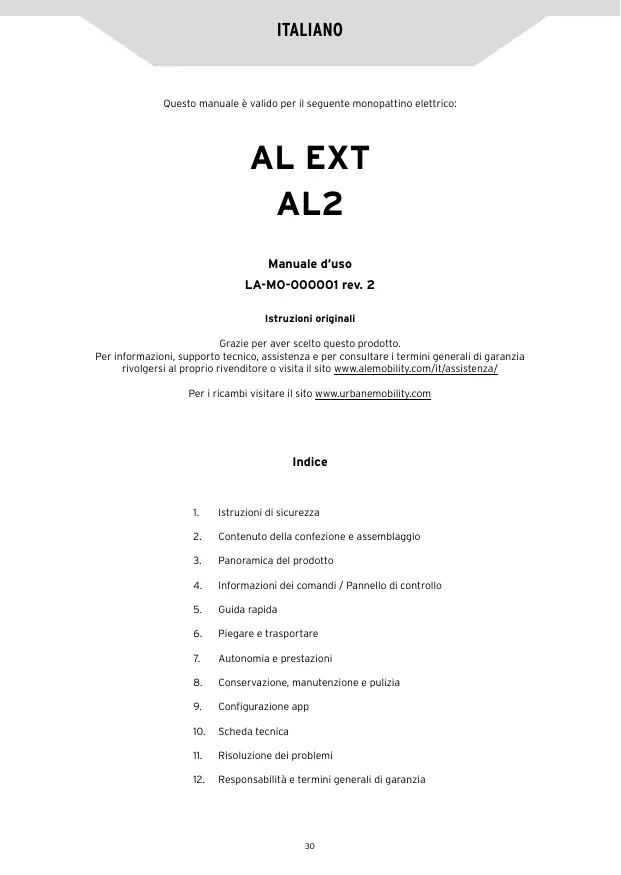

ITALIANO Questo manuale è valido per il seguente monopattino elettrico: AL EXT AL2 Manuale d’uso LA-MO-000001 rev. 2 Istruzioni originali Grazie per aver scelto questo prodotto. Per informazioni, supporto tecnico, assistenza e per consultare i termini generali di garanzia rivolgersi al proprio rivenditore o visita il sito www.alemobility.com/it/assistenza/ Per i ricambi visitare il sito www.urbanemobility.com Indice

Istruzioni di sicurezza

Contenuto della confezione e assemblaggio

Panoramica del prodotto

Informazioni dei comandi / Pannello di controllo

Piegare e trasportare

Autonomia e prestazioni

Conservazione, manutenzione e pulizia

Risoluzione dei problemi

Responsabilità e termini generali di garanzia

ATTENZIONE IMPORTANTE! Leggere e seguire attentamente le seguenti istruzioni prima di utilizzare il prodotto. Custodire questo manuale per riferimenti futuri o nuovi utilizzatori. Prendere il tempo necessario per imparare le basi della pratica per evitare qualsiasi incidente grave che possa aver luogo nei primi mesi. Rivolgersi al proprio rivenditore per ricevere adeguato supporto in merito alle corrette modalità di utilizzo del prodotto o per essere indirizzato presso un'organizzazione di formazione appropriata. L’azienda declina ogni responsabilità diretta o indiretta derivata dal cattivo utilizzo del prodotto, inadempienze tanto relative alle normative stradali quanto alle istruzioni di questo manuale, incidenti e controversie causati dal mancato rispetto delle normative e da azioni illegali. Questo prodotto va utilizzato per scopi ricreativi, deve essere utilizzato da una sola persona e non per trasporto passeggeri, pertanto non può essere utilizzato da più di una persona contemporaneamente. Non cambiare in alcun modo la finalità di utilizzo del veicolo, questo prodotto non è adatto a fare acrobazie, competizioni, trasportare oggetti, trainare altri veicoli o appendici. Il monopattino elettrico deve essere usato con prudenza, rispettando sempre le regole imposte dal Codice della Strada del paese di circolazione, per evitare pericoli e prendersi la massima cura di se stessi e degli altri. ATTENZIONE Requisiti indicativi di progetto veicolo: Modello monopattino elettrico AL EXT Green AL EXT Bronze LA-MO-220013 LA-MO-210001 LA-MO-220003 LA-MO-220001 Codice prodotto con frecce incluse LA-MO-220002

Prima di utilizzare il prodotto, verificare e seguire le normative locali vigenti in relazione all’età minima consentita per il conducente, alle restrizioni sulla tipologia dei conducenti che possono utilizzare il prodotto e all’utilizzo stesso di questo tipo di prodotto. Il livello di pressione sonora (rumorosità) di emissione ponderato A all'orecchio del conducente è inferiore a 70 dB(A).

Forma grafica delle avvertenze di sicurezza Per identificare i messaggi di sicurezza nel presente manuale, saranno utilizzati i seguenti simboli grafici di segnalazione. Essi hanno la funzione di attirare l’attenzione del lettore / utilizzatore ai fini di un uso corretto e sicuro del prodotto. ATTENZIONE Prestare attenzione Evidenzia le regole da rispettare per evitare di danneggiare il prodotto e/o impedire il verificarsi di situazioni pericolose. PERICOLO Rischi residui Evidenzia la presenza di pericoli che causano rischi residui ai quali l'utente deve prestare attenzione per evitare lesioni o danni materiali. Avvertenze generali ATTENZIONE È importante tenere presente che quando ci si trova in un luogo pubblico o sulla strada, anche se segui questo manuale alla lettera, non sei immune a lesioni causate da violazioni o azioni inappropriate intraprese nei confronti di altri veicoli, ostacoli o persone. Il cattivo utilizzo del prodotto o il mancato rispetto delle istruzioni di questo manuale possono provocare seri danni. Questo prodotto è un veicolo elettrico. Più velocemente si guida, più lo spazio di frenata si allunga. La frenata di emergenza su strade scivolose, fangose, bagnate o ghiacciate può fare slittare le ruote e fare perdere l'equilibrio. È necessario mantenere adeguate velocità e distanza di sicurezza da altri veicoli o pedoni. Fare maggiore attenzione quando si guida su strade sconosciute. Non aprire il cavalletto quando si utilizza il prodotto, rischio di gravi danneggiamenti personali ed al prodotto. ATTENZIONE Su strade bagnate, lo spazio di frenata aumenta e l’aderenza diminuisce notevolmente rispetto alle strade asciutte! Guidare con maggiore prudenza, rispettare le distanze! Per la propria sicurezza, indossare sempre: casco, ginocchiere e gomitiere per proteggersi da eventuali cadute e lesioni mentre si guida il prodotto. Quando si presta il prodotto, fare indossare le attrezzature di sicurezza al conducente e spiegare come utilizzare il veicolo. Per evitare lesioni, non prestare il prodotto a persone che non sanno come utilizzarlo. Indossare sempre le scarpe prima dell’utilizzo del prodotto. I bambini non devono giocare con il monopattino elettrico o con sue parti, né si devono consentire loro interventi di pulizia o di manutenzione. Quando si guida il prodotto, fare attenzione a non spaventare bambini e pedoni. Quando si passa dietro di loro, avvertili utilizzando il campanello e rallentare utilizzando la velocità minima di 6km/h. ATTENZIONE Informazioni sulle frequenze: La banda di frequenza di funzionamento del dispositivo Bluetooth® è compresa tra 2,4000 GHz e 2,4835 GHz. La massima potenza di radiofrequenza trasmessa nelle bande di frequenza è di 100mW.

Istruzioni e avvertenze circa il comportamento alla guida Condizioni Utilizzo appropriato/previsto Utilizzo improprio Conducenti Uno Più persone, con bambini o animali Equipaggiamento di sicurezza Casco, ginocchiere, gomitiere, giubbotto catarifrangente Nessun equipaggiamento Non controllare mai il prodotto prima della guida Controllo prima della guida Prima di ogni uso controllare i freni e la loro usura, controllare la pressione degli pneumatici (vedi il lato dello pneumatico per conoscere il valore consigliato), l’usura delle ruote, l’acceleratore, le frecce, le luci e lo stato di carica della batteria. Se si rilevano rumori insoliti o qualche anomalia, non utilizzare il prodotto e contattare il proprio rivenditore o il Servizio di Assistenza Tecnica Autorizzato Utilizzare il prodotto in presenza di rumori e anomalie Camminare spingendo il prodotto Da fermo Non accelerare Premere l’acceleratore Spingere camminando sugli attraversamenti pedonali Condurre il veicolo sugli attraversamenti pedonali In aree pedonali se sprovvisti di modalità pedone (6 km/h) Condurre il veicolo in aree pedonali se sprovvisti di modalità pedone (6 km/h) In aree sovraffollate Condurre il veicolo in aree sovraffollate La persona che conduce questo prodotto deve essere in grado di appoggiare facilmente entrambi i piedi per terra impugnando il manubrio ad una corretta altezza Non essere in grado di mantenere fermo ed in equilibrio il prodotto

Sedersi sul prodotto in marcia o da fermo Condizioni Utilizzo appropriato/previsto Utilizzo improprio Nessun oggetto appeso al manubrio Oggetti appesi al manubrio causano instabilità e possono essere di intralcio durante le manovre Guida con entrambe le mani sul manubrio Guida con una sola mano o senza mani Non utilizzare dispositivi come telefoni, smartwatch, lettori musicali, cuffie auricolari Utilizzare dispositivi come telefoni, smartwatch, lettori musicali, cuffie auricolari Guida con entrambi i piedi sopra la pedana in modo comodo e sicuro Guida con uno o più piedi al di fuori della pedana È vietato posizionare e concentrare il peso sul parafango posteriore. Guida con casco ed equipaggiamento protettivo Guida senza casco ed equipaggiamento protettivo Guida su strade facilmente accessibili, lisce e compatte, evitare aree a traffico intenso o aree sovraffollate: Guida in autostrada, strade di lunga percorrenza es. pista ciclabile dedicata, superfici con pavimentazione liscia Guida su strade trafficate Guida sui marciapiedi Guida in aree sovraffollate Guida su strade molto accidentate Guida in condizioni normali Guida in prossimità di: burroni, scarpate, porti, mare, laghi e fiumi Condizioni stradali irregolari: dossi artificiali/gradini/fondo stradale accidentato Rispettare le normative locali vigenti ed il codice della strada Mancanza di rispetto delle normative vigenti e del codice della strada Guardare sempre in avanti e fare attenzione a tutti gli ostacoli, veicoli e pedoni vicini Distrarsi mentre si guida Cambiare direzione assicurandosi di essere visti, moderando la velocità Cambiare direzione bruscamente ad alta velocità senza assicurarsi di essere visti In ogni caso, anticipare la traiettoria e moderare la velocità rispettando il codice della strada e i più vulnerabili Frenare e curvare contemporaneamente rende instabile il veicolo Utilizzare sempre gli indicatori di direzione se previsti sul prodotto Non utilizzare gli indicatori di direzione Rallentare in presenza di pedoni Accelerare o mantenere costante la velocità in presenza di pedoni Utilizzare la modalità pedone in zone pedonali (6 km/h) Condurre senza utilizzare la modalità pedone in zone pedonali (6 km/h) Avvertire della propria presenza utilizzando il campanello Non avvertire della propria presenza utilizzando il campanello Guida a velocità moderata Guida ad alta velocità Piegare leggermente le ginocchia per un migliore assorbimento degli urti quando si attraversa una superficie irregolare. Accelerare su dossi e cunette, scendere i gradini, saltare ostacoli, salire sui marciapiedi, guidare rigidamente.

Condizioni Comportamento: in curva, in discesa, in presenza di ostacoli, veicoli e pedoni vicini Condizioni di visibilità Condizioni meteo Parcheggiare Utilizzo appropriato/previsto Utilizzo improprio Mantenere la distanza di sicurezza Non rispettare la distanza di sicurezza Smettere di accelerare Accelerare Frenare e rallentare Guida a velocità moderata e frena in maniera sicura Guida ad alta velocità, frenare improvvisamente Prestare attenzione alle porte e ad altri ostacoli in altezza Passare sotto ostacoli in altezza Condurre solamente nel caso ci sia sufficiente luce da poter guidare in modo sicuro. In caso di guida in condizione di luce non favorevole (da mezz’ora dopo il tramonto, per tutto il periodo di oscurità e anche di giorno, qualora le condizioni atmosferiche precludano la visibilità della strada, se si transita all’interno di gallerie) si ricorda di attivare le luci del prodotto e di indossare un giubbotto o bretelle catarifrangenti. Guidare in condizione di luce non favorevole con le luci spente e senza l’utilizzo di un giubbotto o bretelle catarifrangenti. Guida in condizioni metereologiche ottimali (no pioggia) Guida in condizioni avverse: sotto la pioggia, quando nevica, in presenza di ghiaccio o fango sulla strada, forte vento, in caso di nebbia. In aree apposite senza intralciare la circolazione di veicoli e pedoni Ovunque, intralciando la circolazione di veicoli e pedoni Su superfici lisce, assicurandosi della stabilità Su superfici sconnesse e senza assicurarsi della stabilità Spegnere il prodotto e utilizzare sempre un dispositivo antifurto Lasciare il prodotto acceso, incustodito senza un dispositivo antifurto Utilizzare il cavalletto in dotazione

SI, uso improprio: Guida in prossimità di: burroni, scarpate, porti, mare, laghi e fiumi Praticare sport estremi / acrobazie Guida sopra le pozzanghere Gareggiare con altri veicoli Sottoporre il prodotto a forti impatti

SI, uso improprio: Lanciare sopra cose o persone, lanciare dai gradini o dall’alto Cosa fare dopo una caduta: Verificare che la leva dell’acceleratore funzioni correttamente. Per far ciò, accelerare e decelerare varie volte. Verificare sempre che i freni funzionino correttamente. Per far ciò, scendere dal prodotto, spingere il prodotto in avanti e frenare per assicurarsi che risponda ai comandi. Verificare che tutte le componenti del veicolo siano in posizione e fissate in modo sicuro. Verificare l’usura e la pressione degli pneumatici (vedi il lato dello pneumatico per conoscere il valore consigliato). Verificare l’usura dei freni e dei cavi. PERICOLO I freni potrebbero diventare caldi durante l'uso. Non toccare dopo l'uso.

CONTENUTO DELLA CONFEZIONE E ASSEMBLAGGIO

Prodotto assemblato, il manubrio sarà da installare con le apposite viti contenute nella confezione. Modello Immagine di riferimento Nella confezione Montaggio manubrio Accessori: 1x Chiave a brugola AL EXT 4x Viti per manubrio 1x Caricabatteria Accessori: 1x Chiave a brugola AL2 2x Viti per manubrio 1x Caricabatteria Passaggi:

Prelevare il prodotto dalla confezione.

Aprire il piantone del manubrio e fissarlo chiudendo la leva del meccanismo di chiusura.

Collegare il cavo di alimentazione del display al cablaggio principale (se necessario).

Installare il manubrio sul piantone (non schiacciare i cavi).

Inserire e serrare le viti sul piantone con la chiave in dotazione.

Effettuare la regolazione del meccanismo di chiusura del piantone* (se necessario).

Al primo utilizzo caricare il prodotto al 100%.

• Regolazione meccanismo di chiusura del piantone Immagine di riferimento All’interno del meccanismo si trova una vite esagonale. Se il piantone del manubrio risulta poco stabile dopo la chiusura, regolare la vite del meccanismo avvitando o svitando quanto basta per aumentare la stabilità del piantone. AL EXT All’interno del meccanismo si trova una vite esagonale. Se il piantone del manubrio risulta poco stabile dopo la chiusura, regolare la vite del meccanismo avvitando o svitando quanto basta per aumentare la stabilità del piantone. AL2 ATTENZIONE Assemblare correttamente il prodotto. Nel caso in cui, in occasione dell’assemblaggio, si rileva qualche difetto di fabbrica, dei passaggi non chiari o difficoltà nell’assemblaggio stesso o nelle regolazioni, non guidare il veicolo e contatta il tuo rivenditore o visita il sito www.alemobility.com/it/ per ricevere assistenza tecnica. Non utilizzare accessori e/o parti aggiuntive non approvate dal produttore. Tenere lontano i bambini da parti plastiche (inclusi i materiali di imballo) e piccole parti che possono provocare soffocamenti. È vietato modificare o trasformare in alcun modo il prodotto o le sue parti, ciò potrebbe danneggiare l’efficienza, la struttura e provocare danni. Se si rileva qualche difetto di fabbrica, se si rilevano rumori insoliti o qualche anomalia, non guidare il veicolo e contatta il tuo rivenditore o visita il sito www.alemobility.com/it/ per ricevere assistenza tecnica.

Nell’ottica del continuo sviluppo tecnologico, la casa costruttrice si riserva di modificare il prodotto senza preavviso, senza che sia automaticamente aggiornato questo manuale. Per informazioni e per consultare le revisioni di questo manuale visita il sito www.alemobility.com/it/ AL EXT

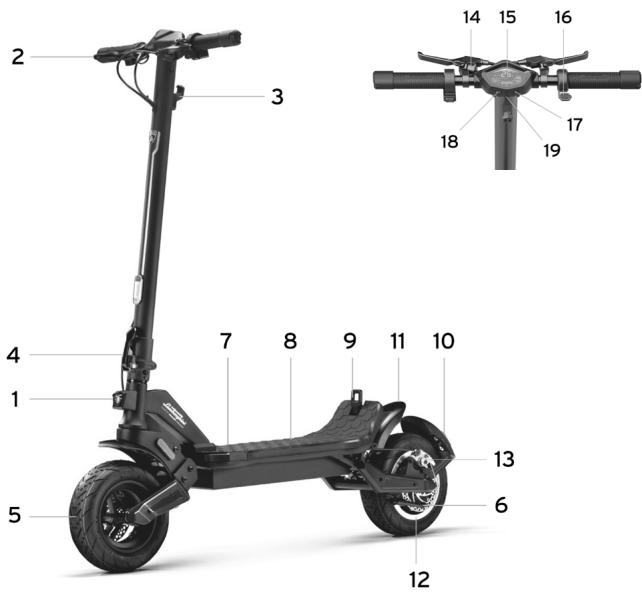

4. Meccanismo di chiusura

7. Porta di ricarica

12. Ruota motore posteriore

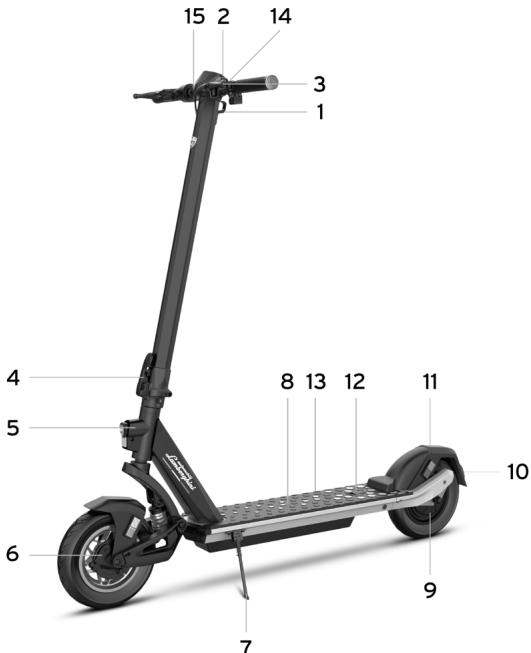

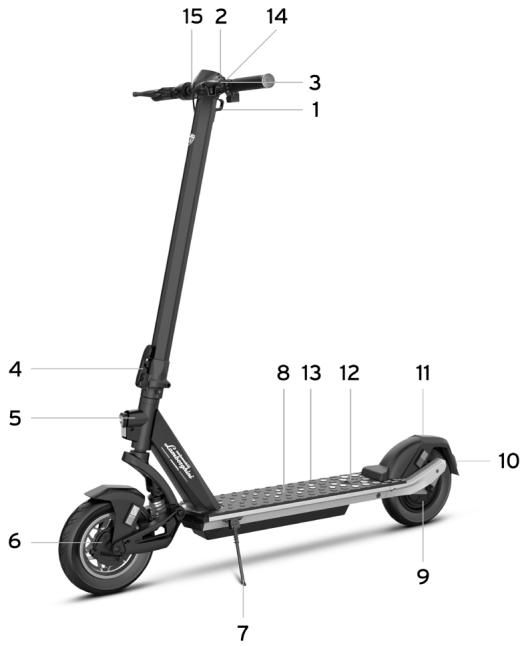

4. Meccanismo di chiusura

9. Ruota motore posteriore

11. Parafango posteriore

12. Clip di chiusura

13. Porta di ricarica

Ricarica della batteria ATTENZIONE Al primo utilizzo caricare il prodotto al 100%. Accertarsi che il prodotto, il caricabatterie e la porta di ricarica siano asciutti. Istruzioni

Aprire il cavalletto

Spegnere il prodotto Modello Immagine di riferimento ISTRUZIONI

Utilizzare solo il caricatore in dotazione.

Collegare il caricabatterie prima alla presa a mura e solo dopo alla presa di ricarica.

Non accendere il monopattino elettrico mentre è in carica. Porta di ricarica AL EXT ATTENZIONE La luce rossa presente sull’alimentatore diventerà verde quando l’operazione di caricamento sarà terminata. Porta di ricarica

Utilizzare solo il caricatore in dotazione.

Collegare il caricabatterie prima alla presa a mura e solo dopo alla presa di ricarica.

Non accendere il monopattino elettrico mentre è in carica. AL2 ATTENZIONE La luce rossa presente sull’alimentatore diventerà verde quando l’operazione di caricamento sarà terminata.

Per ricaricare questo prodotto utilizzare SOLO il caricabatterie in dotazione ATTENZIONE Modello Codice prodotto Modello caricabatterie Tensione di uscita Tempo di ricarica FCA136-546020 54.6V – 2A Circa 7 ore HLT-180-4201500 42V – 1.5A Circa 5 ore LA-MO-210001 LA-MO-220002 AL EXT LA-MO-210002 LA-MO-220013 LA-MO-220001 LA-MO-220003 AL2 LA-MO-220004 L’utilizzo di un altro tipo di caricatore può danneggiare il prodotto o comportare altri potenziali rischi. Non caricare mai il prodotto senza supervisione. Non accendere il prodotto durante la ricarica. Dopo ogni utilizzo, ricaricare completamente la batteria per prolungarne la vita utile. Non ricaricare il prodotto immediatamente dopo l'uso. Lasciare che il prodotto si raffreddi per un'ora prima della ricarica. Il prodotto non deve essere caricato per periodi prolungati. Il sovraccarico riduce la durata della batteria e comporta ulteriori rischi potenziali. È consigliabile non permettere che il veicolo si scarichi completamente per evitare che si danneggi la batteria. Il danno provocato da un’assenza di carica prolungata è irreversibile e non è coperto dalla garanzia limitata. Una volta avvenuto il danno, la batteria non può essere ricaricata (è vietato lo smontaggio della batteria da parte di personale non qualificato, in quanto ciò potrebbe provocare scosse elettriche, cortocircuiti o persino incidenti di sicurezza di notevole entità). Se ci si assenta per un certo periodo, ad esempio per le vacanze, e si affida il dispositivo a terzi, lasciarlo nello stato di carica parziale (20-50% di carica), non completamente carico. Effettuare regolarmente l'ispezione visiva del caricabatterie e dei cavi del caricabatterie. Se il cavo del caricabatterie ha danni evidenti non utilizzarlo per evitare ulteriori danni e/o rischi, si prega di contattarci per la sostituzione.

Avvertenze sulla batteria La batteria è composta da celle agli ioni di litio ed elementi chimici pericolosi per la salute e l’ambiente. Non utilizzare il prodotto se emette odori, sostanze o calore eccessivo. Non smaltire il prodotto o la batteria insieme ai rifiuti domestici. L’utente finale è responsabile dello smaltimento delle apparecchiature elettriche ed elettroniche e delle batterie in conformità con tutte le normative in vigore. Evitare di utilizzare batterie usate, difettose e/o non originali, di altri modelli o marche. PERICOLO Non lasciare la batteria vicino al fuoco o fonti di calore. Rischio di incendio ed esplosione. Non aprire o smontare la batteria o colpire, lanciare, forare o attaccare oggetti alla batteria. Non toccare eventuali sostanze fuoriuscite dalla batteria, poiché contiene sostanze pericolose. Non lasciare che bambini o animali tocchino la batteria. Non sovraccaricare o mandare in cortocircuito la batteria. Rischio di incendio ed esplosione. Non immergere o esporre la batteria all’acqua, sotto la pioggia o ad altre sostanze liquide. Non esporre la batteria sotto la luce diretta del sole, a calore o freddo eccessivi (ad esempio, non lasciare il prodotto o la batteria in un’auto sotto la luce solare diretta per un periodo di tempo prolungato), ad un ambiente contenente gas esplosivi o fiamme. Non trasportare o conservare la batteria insieme a oggetti metallici come forcine, collane, ecc. Il contatto tra oggetti metallici e contatti della batteria può provocare cortocircuiti che portano a danni fisici o morte.

Modello A. Acceleratore: premere verso il basso per accelerare. B. Pulsante di accensione: premere a lungo per accendere o spegnere il monopattino elettrico. Contachilometri ODO/TRIP: premere brevemente per 3 volte per passare dalla visualizzazione ODO a TRIP. C. Modalità di velocità: premere brevemente per cambiare il livello della velocità. Luci: premere a lungo il pulsante per accendere o spegnere le luci. AL EXT

1. Livello della batteria: stato di carica

2. Autonomia: stima della percorrenza residua.

3. Modalità di velocità (barra LED):

- Livello 1: colore verde - Livello 2: colore arancione - Livello 3: colore rosso

4. Bluetooth: connessione smartphone

5. Tachimetro: velocità istantanea

monopattino elettrico (km/h – mph).

6. Contachilometri ODO / TRIP: premere

brevemente per 3 volte per passare dalla visualizzazione ODO a TRIP.

7. AVG speed: velocità media.

8. Modalità pedone: aiuto a spingere il veicolo

con fanale lampeggiante.

9. Cruise control: mantenimento della veloctà.

Si attiva dopo aver mantenuto la stessa velocità per qualche secondo.

10. Luci: spia di accensione delle luci.

D. Campanello: premere 1 volta la leva per azionarlo. E. Indicatori di direzione: Premere l’interruttore a destra o sinistra per azionarle e/o disattivarle. F. Leva del freno: stringere la leva per frenare. Modello A. Acceleratore: premere verso il basso per accelerare. B. Pulsante di accensione: premere a lungo per accendere o spegnere il monopattino elettrico. Contachilometri ODO/TRIP: premere brevemente per 3 volte per passare dalla visualizzazione ODO a TRIP. C. Modalità di velocità: premere brevemente per cambiare il livello della velocità. AL2 Luci: premere a lungo il pulsante per accendere o spegnere le luci.

1. Livello della batteria: stato di carica

2. Tachimetro: velocità istantanea del

monopattino elettrico (km/h e mph)

3. Modalità di velocità (TACHIMETRO):

- Livello 1: Indicato dal numero 1 - Livello 2: indicato dal numero 2 - Livello 3: indicato dal numero 3 - Pedone: aiuto a spingere il veicolo con fanale lampeggiante.

4. Bluetooth: connessione smartphone

5. Contachilometri ODO/TRIP: distanza totale

percorsa e distanza singola sessione.

6. AVG Speed: velolcità media.

7. Cruise control: mantenimento della velocità.

Si attiva dopo aver mantenuto la stessa velocità per qualche secondo.

8. Luci: spia di accensione delle luci.

D. Campanello: premere 1 volta la leva per azionarlo. E. Indicatori di direzione: Premere l’interruttore a destra o sinistra per azionarle e/o disattivarle. F. Leva del freno: stringere la leva per frenare. Indicatori di direzione Modello Gli indicatori di direzione sono posizionati all’estremità del manubrio (lato destro e sinistro). AL EXT Gli indicatori di direzione occorrono per segnalare tempestivamente qualsiasi cambiamento di direzione durante la guida. AL2 Comando di azionamento: ATTENZIONE Prima di ogni utilizzo del prodotto, verificare il corretto funzionamento degli indicatori di direzione.

Al primo utilizzo caricare il prodotto al 100%.

Effettuare il controllo della pressione delle gomme (vedi il lato dello pneumatico per conoscere il valore consigliato). Nel caso in cui il prodotto non arrivi a fare almeno il 60% dei Km dichiarati o non raggiunga la velocità massima nei primi 3 mesi di utilizzo, è probabile che le ruote si siano nuovamente sgonfiate, bisognerà quindi ripristinare la pressione come indicato.

Effettuare il controllo e la regolazione dei freni.

Accendere il display.

Posizionare il prodotto su una superficie piana.

Tenere il manubrio saldamente con entrambe le mani. Salire sulla pedana con un piede e utilizzare l’altro per darsi una leggera spinta e accelerare. ATTENZIONE Funzione Zero Start: l’acceleratore entra in funzione una volta che la velocità di avanzamento supera i 3 km/h. Per motivi di sicurezza, il prodotto è inizialmente impostato per evitare la partenza da fermo.

Quando si guida il prodotto, inclinare il corpo nella direzione di guida durante una svolta e ruotare lentamente il manubrio.

Per fermare il prodotto, rilasciare l’acceleratore e premere la leva freno.

Per scendere, fermare prima completamente il veicolo. Scendere dal monopattino elettrico in movimento può provocare lesioni.

Prima di ogni utilizzo controllare i freni e la loro usura, controllare la pressione degli pneumatici (vedi il lato dello pneumatico per conoscere il valore consigliato), l’usura delle ruote, l’acceleratore e lo stato di carica della batteria. Regolazione della posizione delle leve dei freni

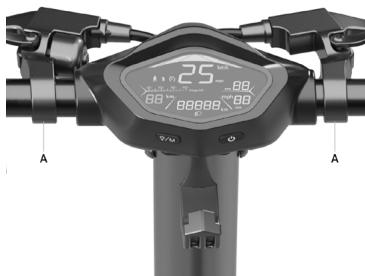

Regolazione dei freni È possibile regolare la posizione della leva del freno qualora lo necessiti attraverso il punto A. (vedi immagine)

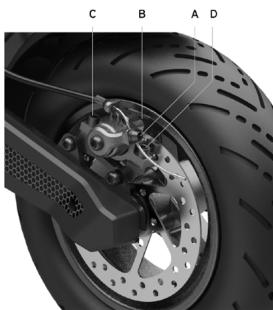

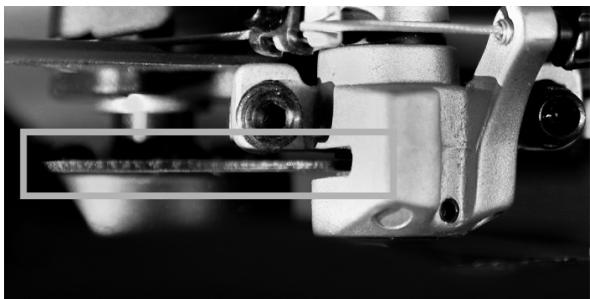

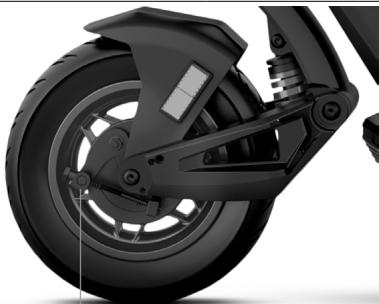

Regolazione dei freni AL EXT Regolazione della pinza freno Nel caso in cui il freno sia troppo tirato o troppo allentato, utilizzare la chiave esagonale per allentare la vite (A), poi regolare il cavo del freno, (accorciare il cavo del freno verso l'alto se è troppo stretto. Se il cavo è troppo allentato, tirare il cavo verso il basso) e poi, stringere di nuovo la vite (A). Se dovesse risultare troppo lento o troppo tirato anche dopo aver seguito il primo passaggio potrebbe essere necessario regolare la pastiglia del freno (fissa) che potete regolare attraverso la ruota dal lato opposto. Utilizzare la chiave esagonale per allontanare (in senso antiorario) o avvicinare (in senso orario) la pastiglia freno (B) (vedi immagine). Verifica il corretto allineamento tra la pinza freno e il disco. Utilizzare le viti C e D per regolare la posizione / allineamento sul disco se necessario. Per la pinza freno posteriore svitare e rimovere le viti C e D, successivamente rimovere la pinza freno dal disco.

AL2 Regolazione del freno a tamburo: Nel caso in cui il freno sia troppo tirato o troppo allentato, agire allentando o stringendo la vite (A). Se la leva del freno dovesse risultare troppo morbida o troppo dura anche dopo aver seguito il primo passaggio potrebbe essere necessario ripetere l’operazione fino a raggiungere un settaggio ottimale.

Assicurarsi che il monopattino elettrico sia spento. Tenere il piantone del manubrio con la mano, tirare la leva, ripiegare il piantone del manubrio verso la pedana e agganciare. AL EXT Apertura: Chiusura: Sbloccare l’asta del manubrio: spostare verso l’esterno la clip per sganciare il manubrio, alzare l’asta del manubrio fino a fine corsa e bloccarla spingendo la leva verso l’interno. Accendere il monopattino elettrico. Spegnere il monopattino elettrico, tirare verso l’alto il gancio di sicurezza e tirare la leva verso l’esterno, portare l’asta del manubrio verso l’interno, inserire la clip nel gancio e assicurarsi del effettivo bloccaggio.

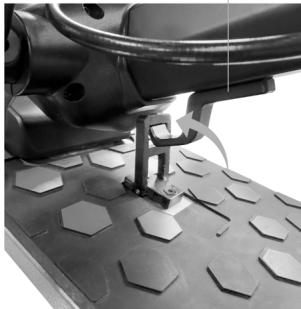

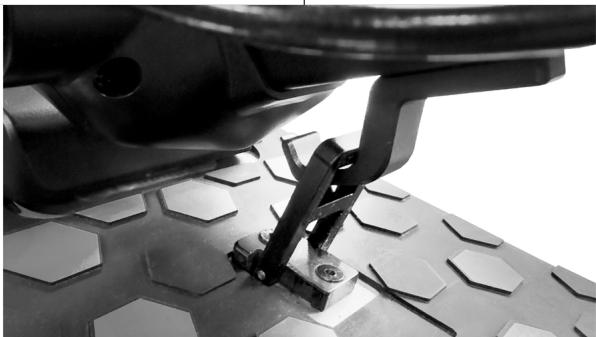

AL2 Clip manubrio Leva del meccanismo di chiusura Apertura: Chiusura: Sbloccare l’asta del manubrio dalla pedana: premere sulla clip per sganciare il manubrio, alzare l’asta del manubrio fino a fine corsa e bloccarla spingendo la leva del meccanismo di chiusura verso l’interno. Accendere il monopattino elettrico. Spegnere il monopattino elettrico, sbloccare il meccanismo di chiusura: premere il gancio rosso e tirare la leva verso l’esterno (vedi immagine), portare l’asta del manubrio verso l’interno e assicurarsi dell’effettivo bloccaggio. Dopo la ripiegatura, sollevare tenendo il piantone del manubrio con una o entrambe le mani. ATTENZIONE Assicurarsi di tenere saldamente il prodotto durante il trasporto. Se non si è sicuri di poter mantenere il peso del prodotto non continuare il trasporto con il prodotto sollevato. Il prodotto, se lasciato improvvisamente cadere può causare lesioni anche gravi, e danneggiarsi.

AUTONOMIA E PRESTAZIONI

La massima autonomia e le prestazioni del veicolo dipendono da diverse variabili: Terreno: la guida su pavimentazione liscia comporta autonomia e prestazioni maggiori rispetto alla guida su strade sconnesse e salite. Peso dell'utente: maggiore è il peso, minori saranno l'autonomia e le prestazioni del veicolo. Temperatura: la guida del monopattino elettrico in un ambiente molto freddo o caldo influenza l'autonomia e le prestazioni. Velocità e stile di guida: la guida fluida e costante estende l'autonomia. Continue accelerazioni, decelerazioni e manovre riducono molto l'autonomia. La velocità più bassa prolunga l'autonomia. Manutenzione: la ricarica tempestiva, la corretta manutenzione e il controllo regolare della pressione delle gomme (vedi valore di riferimento nella sezione 10) aumentano l'autonomia e garantiscono prestazioni costanti nel tempo. Il livello di carica della batteria influisce sulle prestazioni, minore è il livello minori saranno le prestazioni di velocità, soprattutto in presenza di salite.

CONSERVAZIONE, MANUTENZIONE E PULIZIA

Se sono presenti macchie sul corpo del prodotto, pulirle con un panno umido. Se le macchie persistono, applicarvi sopra del sapone neutro, spazzolarle con uno spazzolino, quindi pulire con un panno umido. Se sono presenti graffi sui componenti in plastica, utilizzare carta vetrata o altro materiale abrasivo per rimuoverli. Non pulire il prodotto con alcol, benzina, cherosene o altri solventi chimici corrosivi e volatili per evitare di danneggiarlo in modo grave. Non lavare il prodotto con getti di acqua ad alta pressione. Durante la pulizia accertarsi che il prodotto sia spento, il cavo di ricarica scollegato e il tappo in gomma chiuso in quanto un’infiltrazione d’acqua potrebbe provocare scosse elettriche o altri gravi problemi. Le infiltrazioni d’acqua nella batteria possono comportare danni ai circuiti interni, rischio di incendio o di esplosione. Se si ha il dubbio che ci sia un’infiltrazione d’acqua nella batteria, sospendere immediatamente l’utilizzo della batteria e restituirla al servizio di assistenza tecnica o presso il rivenditore per un controllo. Quando il prodotto non viene utilizzato conservarlo al chiuso in un luogo secco e fresco. Non conservarlo all’aperto o all’interno dell’auto per un periodo di tempo prolungato. Luce del sole eccessiva, surriscaldamento e freddo eccessivo accelerano l’invecchiamento delle gomme e compromettono la vita utile sia del prodotto che della batteria. Non esporlo a pioggia o acqua, né immergerlo e lavarlo con acqua. Controllare regolarmente il serraggio dei vari elementi imbullonati, in particolare gli assi delle ruote, il sistema di piega e trasporto, il sistema di sterzo, il sistema frenante, il buono stato del telaio, delle forcelle e delle sospensioni. I dadi e tutti gli altri fissaggi auto serranti possono perdere la loro efficienza, è quindi necessario controllare periodicamente e stringere questi componenti. Come tutti i componenti meccanici, anche questo prodotto è soggetto ad usura e forti sollecitazioni. Materiali e componenti diversi possono reagire all'usura o alla fatica da sollecitazione in modi diversi. Se la vita utile di un componente venisse superata, potrebbe rompersi improvvisamente, causando lesioni al conduttore. Qualsiasi forma di crepa, graffio o cambiamento di colorazione in zone molto sollecitate indica che la vita del componente è stata raggiunta e deve essere sostituito. Verificare lo stato di usura delle gomme: non vi devono essere tagli, screpolature, corpi estranei, rigonfiamenti anomali, mancanza di pezzi e altri danni. Per la pressione degli pneumatici fare riferimento al valore presente nella sezione 10 del presente manuale di istruzione. Non tentare di smontare o riparare il prodotto per conto proprio. La sostituzione di tutti i componenti del monopattino elettrico va effettuata dal servizio di assistenza tecnica autorizzato, per saperne di più contatta il tuo rivenditore o visita il sito: www.alemobility.com/it/

CONFIGURAZIONE APP Di seguito i prodotti dotati di Bluetooth e che possono essere abbinati all’app AL e-Mobility: AL EXT, AL 2. L’app permette il controllo del prodotto direttamente dal proprio smartphone. Eseguire la scansione del QR CODE per scaricare e installare l’app. Se l’app non viene trovata si consiglia di cercarla sul proprio servizio app di riferimento. Aprire l’app e seguire le istruzioni riportate sul proprio servizio app di riferimento. Aprire l’app e seguire le istruzioni riportate sul tuo servizio app di riferimento. ATTENZIONE L’app potrebbe richiedere diverse autorizzazioni necessarie per l’utilizzo e la funzionalità dell’app stessa. La versione dell’app potrebbe essere stata aggiornata sul proprio servizio app. Si consiglia di controllare costantemente gli aggiornamenti dell’app per usufruire di nuove funzionalità e di installare sempre l’ultima release dell’app sul proprio dispositivo. Non utilizzare il proprio dispositivo durante la guida.

Informazioni generiche AL EXT Telaio Acciaio e alluminio Sospensioni Anteriore e posteriore LA-MO-210001; LA-MO-210002; LA-MO-220001; LA-MO-220002 LA-MO-220013 Velocità Pedone: < 6km/h Pedone: < 6km/h L1: < 15km/h L1: < 10km/h L2: < 20km/h L2: < 15km/h L3: < 25km/h (velocità max) * L3: < 20km/h (velocità max) * *in base al paese di circolazione *in base al paese di circolazione Pendenza massima ** 22% Freni Freno a disco anteriore, freno a disco ed elettronico posteriore Pneumatici Misura: 90/65-6.5 Pressione: 50 psi / 3.5 bar Carico massimo 120kg Conducente Controllare la normativa vigente nel proprio paese Temperatura di esercizio -0°C / 45°C Livello di protezione IPX4 Tempo di carica circa 7 ore Autonomia** fino a 40km Sistema elettrico Potenza nominale Motore 0.50kW; 500W Brushless Potenza massima Motore 0.900kW; 900W Display LED integrato Batteria 48V 12.5Ah 600Wh Protezione bassa tensione 42V Limite di corrente 20A KERS

Luci LED anteriore e posteriore Funzionalità Bluetooth Misure Peso netto 30.6Kg Peso lordo 38.75Kg

Rispettare sempre il codice della strada e le norme in materia vigenti nel paese di circolazione. Soggetto a variazioni in base al peso del conducente, alle condizioni della strada e alla temperatura.

Informazioni generiche AL2 Telaio Lega di alluminio Sospensioni Anteriore e posteriore Velocità LA-MO-220003 LA-MO-220004 Pedone: < 6km/h Pedone: < 6km/h L1: < 15km/h L1: < 10km/h L2: < 20km/h L2: < 15km/h L3: < 25km/h (velocità max) * L3: < 20km/h(velocità max) * *in base al paese di circolazione *in base al paese di circolazione Pendenza massima ** 16% Freni Freno a tamburo anteriore, freno elettrico posteriore Pneumatici Misura: 10” x 2.125 con camera a d’aria Pressione: 36 psi / 2.5 bar Carico massimo 120kg Conducente Controllare la normativa vigente nel proprio paese Temperatura di esercizio -0°C / +45°C Livello di protezione IPX5 Tempo di carica circa 5 ore Autonomia** fino a 35km Sistema elettrico Potenza nominale Motore 0.35kW; 350W brushless Potenza massima Motore 0.55kW; 550W Display LED integrato Batteria 36V 8Ah 288Wh Protezione bassa tensione 31 + / - 0.5V Limite di corrente 17A KERS

Luci LED anteriore e posteriore Funzionalità Bluetooth con app Misure Peso netto 19Kg Peso lordo 22Kg

Rispettare sempre il codice della strada e le norme in materia vigenti nel paese di circolazione.

Soggetto a variazioni in base al peso del conducente, alle condizioni della strada e alla temperatura.

Errore Causa Soluzione Il motore non funziona Problema elettrico, presenza di codice errore Richiedere assistenza tecnica Problema ai freni Regolare i freni, se il problema persiste richiedere assistenza tecnica Il motore è bloccato Verificare il corretto serraggio della ruota, verificare che la ruota gira senza accendere il veicolo. Se il problema persiste richiedere assistenza tecnica Surriscaldamento del motore Fermare il veicolo e attendere che si raffreddi Presenza di codice errore Richiedere assistenza tecnica Batteria danneggiata Richiedere assistenza tecnica Problemi di connessione Richiedere assistenza tecnica La batteria non è collegata (modelli con batteria rimovibile) Verificare se il connettore di alimentazione è collegato. La batteria è scarica Caricare la batteria al 100% Batteria danneggiata Richiedere assistenza tecnica Problemi al caricabatterie Sostituire il caricabatterie La ruota motrice non gira Il motore si spegne mentre è in funzione Dopo averlo caricato, il prodotto non si accende o si spegne dopo pochi km. La batteria non si carica o il prodotto non si accende

Tabella codici errore Codice errore Definizione

Anomalia connettività motore

Anomalia MOS o fase motore in cortocircuto

Anomalia sensore del freno

Protezione bassa tensione

Comunicazione della strumentazione fallita

Protezione alta tensione E8 / E9 Anomalia centralina/BMS

Il conducente si assume tutti i rischi relativi al mancato utilizzo di un casco e di altri dispositivi di protezione. Il conducente ha l’obbligo di rispettare le normative locali vigenti in relazione:

All’età minima consentita per il conducente,

2. Alle restrizioni sulla tipologia dei conducenti che possono utilizzare il prodotto

3. A tutti gli altri aspetti normativi

Il conducente ha altresì obbligo di mantenere pulito ed in perfetto stato di efficienza e di manutenzione il prodotto, di eseguire diligentemente i controlli di sicurezza di sua competenza come descritti nelle sezioni precedenti, di non manomettere il prodotto in nessun modo e di conservare tutta la documentazione relativa alla manutenzione. L’azienda non risponde dei danni causati e non è in alcun modo responsabile dei danni provocati a cose o persone nelle fattispecie in cui:

il prodotto venga utilizzato in modo improprio o non conforme a quanto riportato nel manuale di istruzioni;

il prodotto, in seguito all'acquisto, venga alterato o manomesso in tutti o in alcuni dei suoi componenti. In caso di malfunzionamento del prodotto per cause non imputabili a comportamenti scorretti del conducente e nel caso in cui si voglia consultare i termini generali di garanzia si prega di contattare il proprio rivenditore o di visitare il sito www.alemobility.com/it/ Sono sempre esclusi dal campo di applicazione della Garanzia Legale dei Prodotti eventuali guasti o malfunzionamenti causati da fatti accidentali e/o ascrivibili a responsabilità dell’Acquirente ovvero da un uso del Prodotto non conforme alla sua destinazione d'uso e/o a quanto previsto nella documentazione tecnica allegata al Prodotto, ovvero dovuti a mancata regolazione delle parti meccaniche, naturale usura dei materiali logorabili o causati da errori di assemblaggio, carenza di manutenzione e/o da utilizzo dello stesso non conforme alle istruzioni. Sono, per esempio, da considerarsi esclusi dalla Garanzia Legale relativa ai Prodotti:

i danni causati da urti, cadute accidentali o collisioni, forature;

i danni causati da utilizzo, esposizione o rimessaggio in ambiente non adeguato (es: presenza di pioggia e/o fango, esposizione all'umidità o fonte di calore eccessiva, contatto con la sabbia o con altre sostanze)

i danni causati da mancata regolazione per messa in strada e/o manutenzione di parti meccaniche, freni a disco meccanico, manubrio, pneumatici ecc.; l'errata installazione e/o l'errato assemblaggio di parti e/o componenti

la naturale usura dei materiali logorabili: freno a disco meccanico (es: pastiglie, pinze, disco, cavi), pneumatici, pedane, guarnizioni, cuscinetti, luci led e lampadine, cavalletto, manopole, parafanghi, parti in gomma (pedana), cablaggi dei connettori dei cavi, mascherine e adesivi, ecc.;

la manutenzione impropria e/o l’uso improprio della batteria del Prodotto;

la manomissione e/o la forzatura di parti del Prodotto;

la manutenzione o la modificazione scorretta o non adeguata del Prodotto;

l’utilizzo improprio del Prodotto (es: carico eccedente, uso in competizioni e/o per attività commerciali di affitto o noleggio);

manutenzioni, riparazioni e/o interventi tecnici sul Prodotto effettuati da soggetti terzi non autorizzati;

danni ai Prodotti derivanti dal trasporto, ove effettuato a cura dell’Acquirente;

danni e/o difetti derivanti dall’uso di parti di ricambio non originali. Invitiamo a consultare la versione più aggiornata dei termini di garanzia disponibile al sito www.alemobility.com/it/assistenza/

ATTENZIONE Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell’unione europea ed in altri sistemi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici (RAEE). Assicurarsi che questo prodotto sia smaltito correttamente, così da contribuire a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo e lo smaltimento di questo prodotto contattare il servizio locale di smaltimento rifiuti oppure il punto vendita dove è stato acquistato. In ogni caso occorre effettuare lo smaltimento secondo la normativa vigente nel Paese d’acquisto. In particolare, i consumatori hanno l’obbligo di non smaltire i RAEE come rifiuti urbani, ma devono partecipare alla raccolta differenziata di questa tipologia di rifiuti attraverso due modalità di consegna:

Presso i Centri di Raccolta comunali (anche dette Eco-piazzole, isole ecologiche), direttamente o tramite i servizi di raccolta delle municipalizzate, ove questi siano disponibili;

Presso i punti di vendita di nuove apparecchiature elettriche ed elettroniche. Qui si possono consegnare gratuitamente i RAEE di piccolissime dimensioni (con il lato più lungo inferiore a 25 cm), mentre quelli di dimensioni maggiori possono essere conferiti in modalità 1 contro 1, ovvero consegnando il vecchio prodotto nel momento in cui se ne acquista uno nuovo di pari funzioni. Inoltre la modalità 1 contro 1 è sempre garantita durante l’atto di acquisto da parte del consumatore di una nuova AEE, indipendentemente dalla dimensione del RAEE. In caso di smaltimento abusivo di apparecchiature elettriche o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa vigente in materia di tutela ambientale (normativa italiana, è necessario verificare le normative in essere nel paese di utilizzo/smaltimento del mezzo). Qualora i RAEE contengano pile o accumulatori, questi devono essere rimossi e soggetti ad una specifica raccolta differenziata. ATTENZIONE Trattamento delle batterie esauste (applicabile in tutti i paesi dell’unione europea ed in altri sistemi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che la batteria non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di batterie questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del Mercurio (Hg) o del Piombo (Pb) sono aggiunti se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurarsi che le pile-batterie siano smaltite correttamente, così da contribuire a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal loro smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che, per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila/batteria interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita a punti di raccolta idonei allo smaltimento di apparecchiature elettriche ed elettroniche: questo assicura che anche la pila al suo interno venga trattata correttamente. Per informazioni più dettagliate circa lo smaltimento della pila-batteria esausta o del prodotto, potete contattare il servizio locale di smaltimento rifiuti oppure il punto vendita dove lo avete acquistato. In ogni caso occorre effettuare lo smaltimento secondo la normativa vigente nel Paese d’acquisto.
