CGM64/1X - Afzuigkap CANDY - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Merk	CANDY
Model	CGM64/1X
Breedte (cm)	60
Diepte (cm)	50
Hoogte verstelbaar via schoorsteen	Ja
Nettogewicht (kg)	15
Voeding	220-240 V, 50 Hz
Motorvermogen (W)	250
Verlichting	1 x 1,5 W LED
Aantal snelheden	3 + booster
Type bediening	Verlichte drukknoppen
Afvoermodus	Externe afvoer of recirculatie
Vetfilter	Metaal, wasbaar (maandelijkse reiniging)
Koolstoffilter	Optioneel, jaarlijkse vervanging
Minimale afstand tussen kookplaat en afzuigkap	65-75 cm
Elektrische beschermingsklasse	Klasse I (aardverplichting)
Hoofdmateriaal	RVS en glas
Garantie	2 jaar
Repareerbaarheidsindex	Niet opgegeven

Veelgestelde vragen - CGM64/1X CANDY

Wat is de aanbevolen installatiehoogte tussen de afzuigkap en de kookplaat ?

Voor een optimale werking moet de afzuigkap worden geïnstalleerd op een afstand van 65 tot 75 cm boven de kookplaat.

Hoe reinig ik het vetfilter ?

Het vetfilter moet elke maand worden gereinigd met een gewoon huishoudelijk product. U kunt het ook in de vaatwasser wassen. Een vervuild filter vermindert de efficiëntie en vormt een brandgevaar.

Hoe vaak moet het koolstoffilter worden vervangen ?

Het actieve koolstoffilter, gebruikt in recirculatiemodus, moet minstens eenmaal per jaar worden vervangen, of vaker als de afzuigkap intensief wordt gebruikt.

Wat te doen als de afzuigkap sterk trilt ?

Controleer eerst of de afzuigkap correct aan de muurbevestiging is bevestigd. Als de trillingen aanhouden, kan de turbine vastzitten of de motor slecht zijn bevestigd. In dat geval schakelt u het apparaat uit en roept u een professional.

Hoe vervang ik de LED-lamp van de afzuigkap ?

Koppel de afzuigkap los, verwijder de schroeven van de glasplaat en haal deze eraf. Koppel de defecte lamp los, verwijder de fitting en de kabel. Vervang het geheel door een nieuwe LED-lamp (max 1,5 W) en monteer alles in omgekeerde volgorde.

De afzuigkap werkt in recirculatiemodus, wat moet er worden geïnstalleerd ?

In recirculatiemodus moet u actieve koolstoffilters (niet meegeleverd) installeren die geuren absorberen. Volg de instructies om ze in de afzuigkap te plaatsen nadat u het vetfilter hebt verwijderd.

Waarom is het zuigvermogen laag ?

Mogelijke oorzaken: de afstand tussen afzuigkap en kookplaat is te groot (instellen tussen 65-75 cm), het vetfilter is verzadigd (reinigen) of het koolstoffilter is versleten (vervangen). Controleer ook of de afvoerleiding niet verstopt is.

Hoe activeer ik de boostermodus ?

De boostermodus wordt geactiveerd door op de knop voor de maximale snelheid te drukken (vaak aangegeven met 4 of een specifiek symbool). Het verhoogt het vermogen gedurende 5 minuten en keert daarna automatisch terug naar de vorige snelheid.

Wat te doen als de afzuigkap helemaal niet aangaat ?

Controleer eerst of het netsnoer is aangesloten en het stopcontact werkt. Als de verlichting niet gaat branden, is de lamp mogelijk defect (vervang deze). Als niets werkt, kan de motor beschadigd zijn; neem contact op met de klantenservice.

Waar vind ik het serienummer van het apparaat ?

Het serienummer (16 cijfers beginnend met 3) staat op het garantiecertificaat of op een etiket op het apparaat zelf. Het is nodig voor elke interventie van de klantenservice.

GEBRUIKSAANWIJZING CGM64/1X CANDY

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, waar dat het belangrijke informatie bevat voor een veilige installmentie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een große kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installmentie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen nicht met het toestel spelen.

De afzuigkap is bestemd voor een huishoudelijk gebruik en is nicht geschikt voor de barbecue en voor commerciele doelen.

De afzuigkap en de filters要去en regelmatig onderhonden worden voor een efficiente werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.

Vermijd hetrechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Vooraleer u de afzuigkap gekrukt, controllerer dat het netsnoer nicht beschadigd is. Een beschadigd netsnoer要去 verrangen worden door een gekwalifieerde Dienstenpersoon.

er moet voldoende ventilatieশn in de ruimte wanner de afzuigkap tegelijkertijd met gastroestellen of andere brandstoffen werkt.

de lustcht mag nicht worden afgevoerd maar een rookkanaal dat worden gebruikt voor het afzuiigen van rook van apparaten met brandend gas of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan nicht gebruikt worden door Personen (kinderen inbegren) met lage fysische, sensoriële en mentale capacititeiten, gebrek aan ervaring en kennis, tenzij ze onder toezurecht staan of worden begeleid door een volwassen personoor het gebruik van het apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen nicht met het toestel spelen.

Gebruik geen flambe onder het toestel.

De afzugkap is nicht geschickt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontactplaatsen. In geval van twijfel advies inwinnen van een gekwalificierde technicus. Als u deze instructies nicht opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

De lamp die in dit product worden gebruikt, is nicht geschickt voor gebruik in de verlichting van een

kamer.Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Alle installmentie要去en uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controller voordat u de netvoeding aansluit of de netvoeding is aangesloten spanning komt overeen met de spanning op het typeplaatje.

Directe verbinding

Het apparaat要去 rechtstreeks op het Lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3mm tussen de contacten.

De installmenter要去 voor zorgen dat de juiste elektrische aansluiting heeft gemaatk en dat deze voldoet aan het bedradingsschema.

Controleer de stekker en het netsnoor regelmatig op beschadigingen. Als het netsnoor beschadigd is,要去 het worden verrangen door een special snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

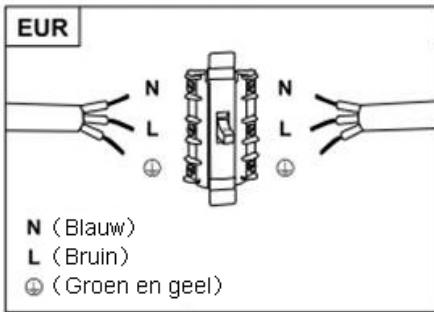

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

Dit apparaat worden geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Leven

Groen en geel = E of Aarde

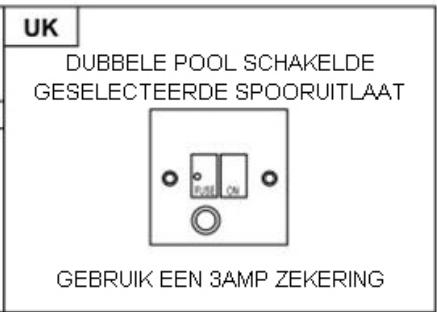

De zekering要去en vermogen haben van 3 Ampere.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang maar buiten, dan kurz u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Vooralleer u de afzuigkap aanlegt,要去 het toestel uitgeschakeld worden en de stekker uit het stopcontact worden gehaald.

1. De afzuigkap要去en afstand van 65 75cm boven de kookplaat worden geplaatst.

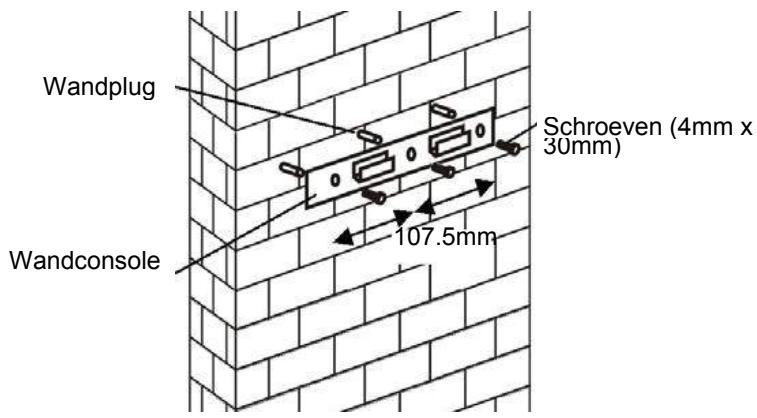

1. Boor gaten van 3 × 8mm voor de console.Maak de console stevig vast aan de wand via de bijgeleverde schroeven.

Voor schuine modellen

• Hiervoor要去en 2 × 8 ~mm extra gaten, bevestigsschroeven & afluiitschroeven geboord worden voor de installmentie.

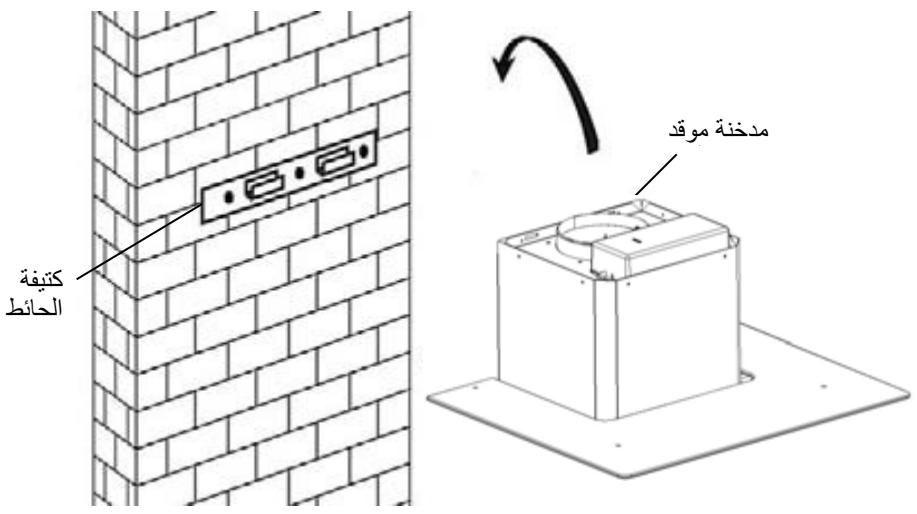

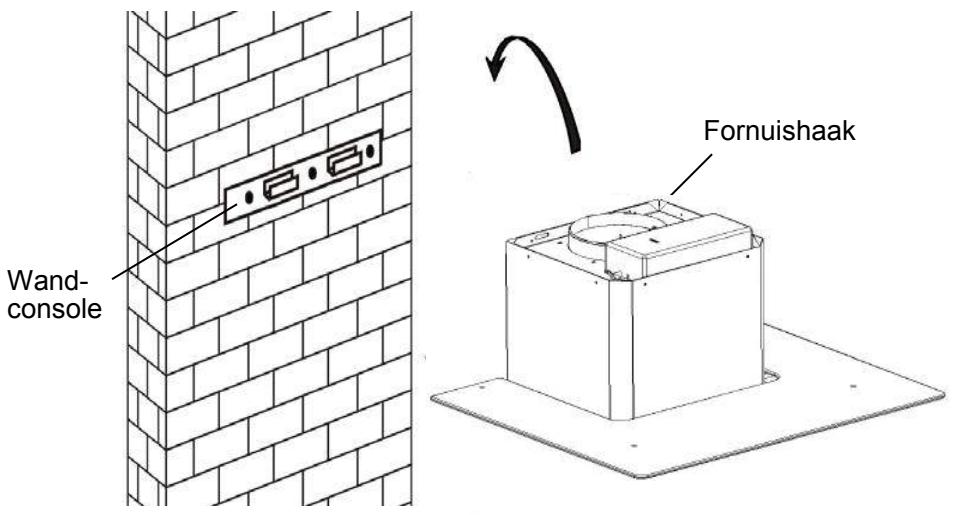

1. Plaats de afzuigkap en kaak het vast aan de wand dankzij de wandconsole.

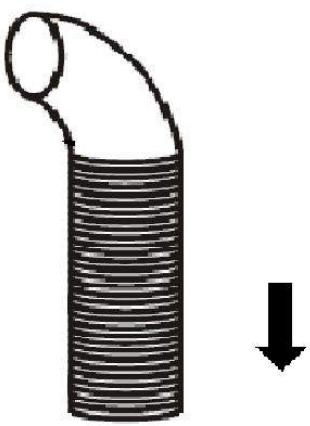

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

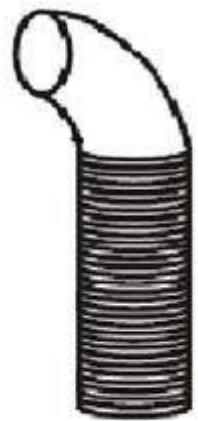

Uitlaatbuis

Afzuigkap

6.

i. Plaats het glas op de top van de afzuigkap.
ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven Niet te hard vast te draaien.

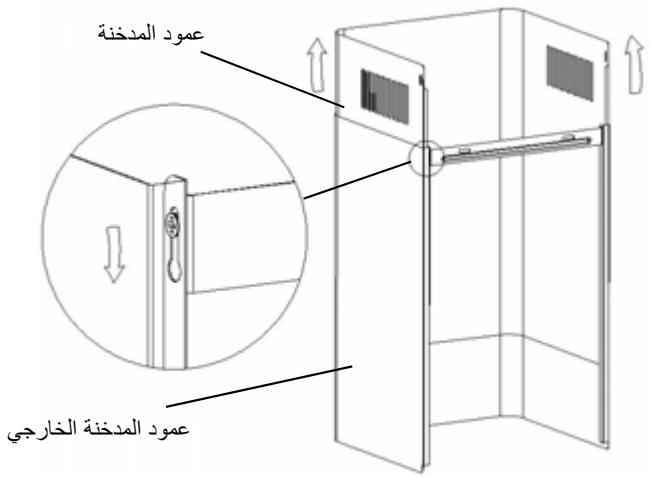

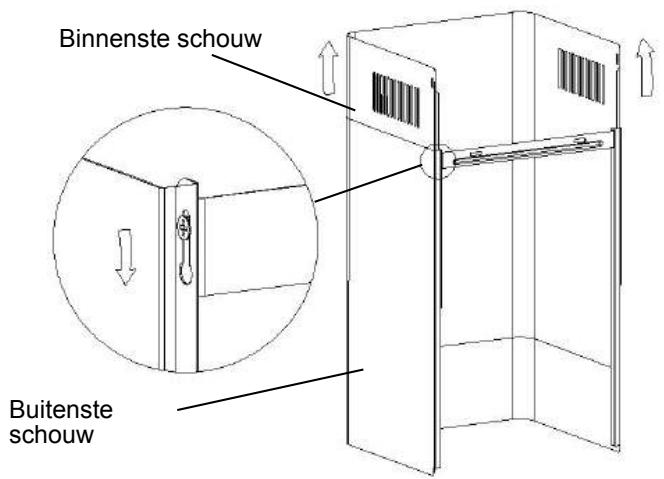

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen maar boven. Pas het aan tot de gewenste hoogte worden bereikt.

ii. Schuif de schoorsteenaar boven ofaar beneden totdat u de juiste hoogte hebte bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeeling hieronder).

8.

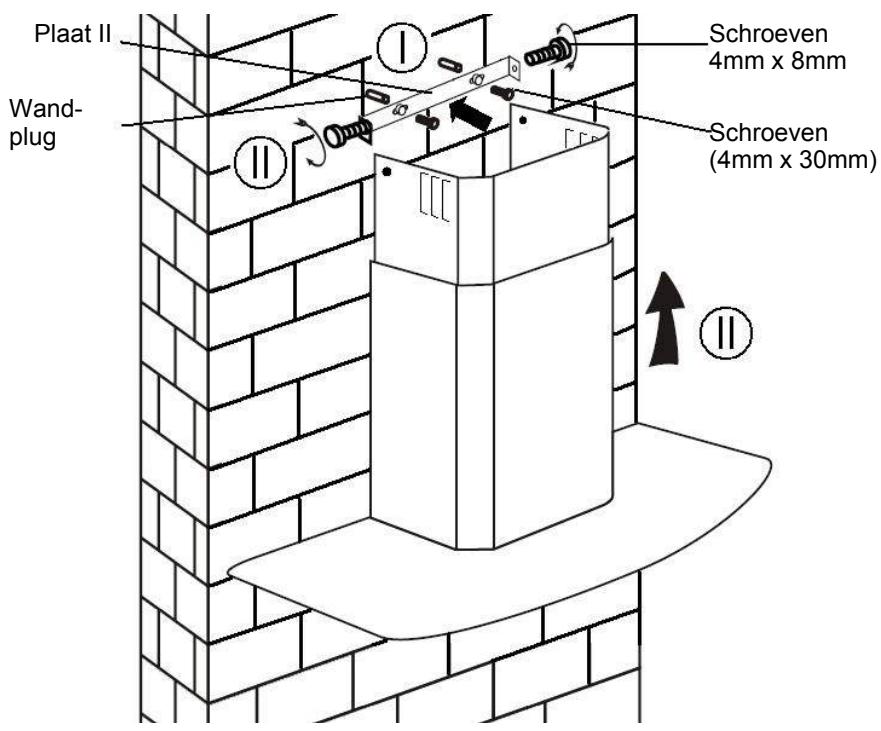

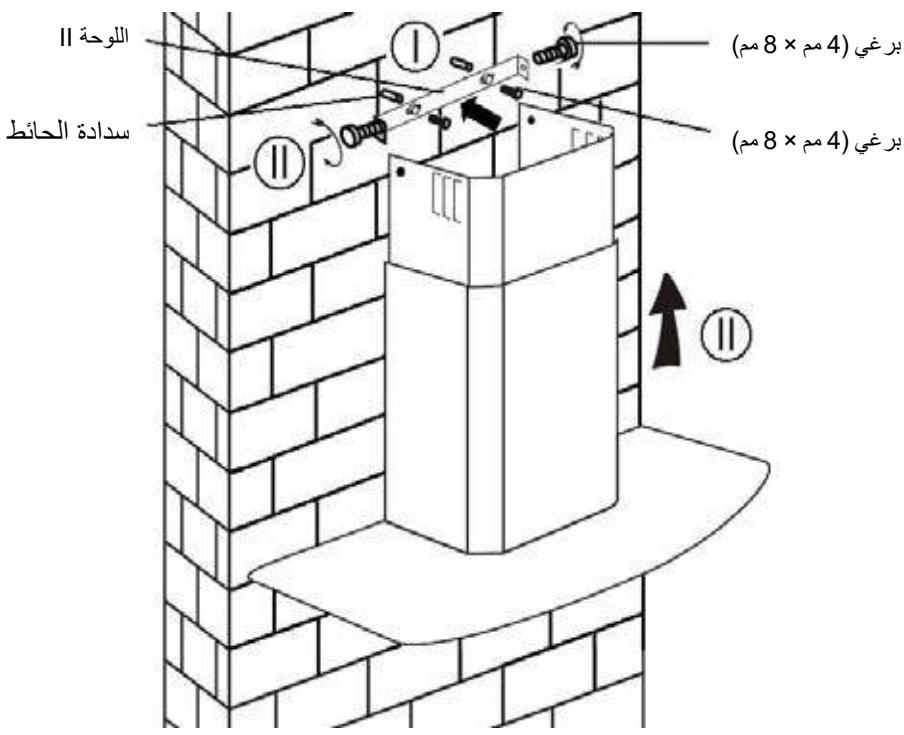

i. Boor gaten van 2 × 8mm voor staat II. Maak de staat stevig vast aan de wand met de 2 schroeven.
ii. Monteer de schoorsteen binnen het toestel en kaak het vast met 2 schroeven.

INSTALLATIE (BINEN VENTILATIE)

Indien u nicht beschikt over een uitgang waar buiten, blijft de installmentie hetzelfde als beschreiben in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is Niet nodig.

De kooffilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen要去 u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter maar beneden te trekken.

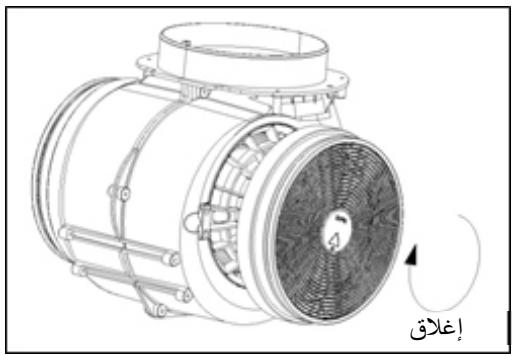

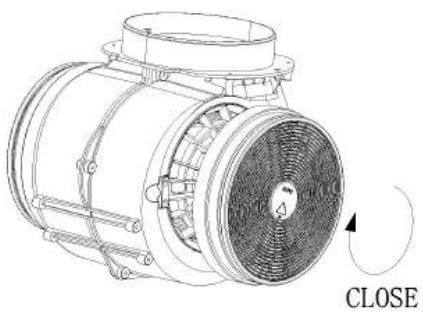

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

NOTA:

o Zorg ervoor dat de filter veilig vast staat zodate het Niet loskomt omdat het gevaarlijk kan zich.
o Wanner u de koolstofffilter inschakelt, za de zuigkracht verlagen.

CONFIGURATIE 1

WERKING

Knop 1

De knop is met hintergrondverlichting, wanner u op de knop drukt, wordt de hintergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld.als u nogmaals op drukt, wordt de ventilatoruitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop geeft aan met achtergrondverlichting. Wanner u op de knop drukt, worden de achtergrondverlichting ingeschakeld en worden de ventilator met gemiddelde snugheid ingeschakeld. als u nogmaals op drukt, worden de ventilatoruitgeschakeld.

Idealeventilatie bijeenstandaardbereiding.

Knop 3

De knop geeft aan met achtergrondverlichting. Wanner u op de knop drukt, worden de achtergrondverlichting ingeschakeld en worden de ventilator met hoge snelheid ingeschakeld. als u nogmaals op drukt, worden de ventilatoruitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduedd.

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge slelheid samen indrukt, dan za het toestel alleen werken op de hoogste slelheid.

Toets Lamp

CONFIGURATION 2

WERKING

uit-knop

Het worden gezruikt voor het draaien uit de ventilator

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Idealeventilatie bijeenstandaardbereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduedd.

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge sleheid samen indrukt, dan za het toestel alleen werken op de hoogste sleidheid.

Toets Lamp

CONFIGURATION 3

①

+

O

Aan /uit-knop

Het worden gebruikt voor het draaien aan / UIT de ventilator

(+) Snelheid plus-knop

Voor het verhogen van de slelheid van de ventilator

Snelheidstoets

Voor het verminderen van de snugheid van de ventilator...

Light-knop

8 Digital beeld

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie.

Quick timer: Druk op en - te houden voor 1 seconde, digitale displayzal knipperen en in 5 minuten aftellen, na 5 minuten motor en Licht uitautomatische & Buzzer geluid za veranderen gedurende 1 seconde.

Booster functie

Voor een onderhoud, schakel het toestel UIT en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijkke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te make.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhonden van de filters belet brandgevaren.

De filters vangen vet, rook en vuil op die geproduced worden tijdens het koken. De filters haben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze Niet worden gereinigd za het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarliks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd worden als hercirculatie toestel (niet geventileerd maar buiten). De filter vangt geuren op die mintens eenmaal peraar, afhankelijk van de gebruiks Frequentie van het toestel, verrangen moet worden.

IV. Een gloeilamp verrangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die moet verrangen worden. U vindt het in de lamp-fitting in het blootgestelde.Deel van de luifel.

Schakel het bedrangingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is Niet möglichk om het lampje individuel te verrangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet verramt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan opdezelfdemanier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en kaak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vast+zijn.

PROBLEM OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar deventilatorwerkt nicht	Het ventilatorbladis vastgelopen	Schakel het toestel uit enaar hetherstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp enventilatorwerken nicht.	Halogene gloeilampverbrand.	Vervang de lamp door een andermet bezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopcontact
Harde trillingvan hettoestel	Ventilatorblad isbeschadigd	Schakkl het toestel uit enaar hetherstellen door een gekwalificeerde service.
	De motor van deventilator staat nichtstevig vast	Schakel het toestel uit enaar hetherstellen door een gekwalifieerde service.
	Het toestel hangt Nietgoed op de beugel.	Haal het toestel van de beugel encontroler of de beugel juistgeplaatst is.
Onvoldoendezuigkracht	Een te grote afstandtussen de kookplaaten de afzuigkap.	Regel opnieuw de afstand tot 65-75cm

DIENST NA VERKOOP

Indien u Niet weet waar het probleem ligt of er is een storing in de werking van het toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar=kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de Dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de technicusijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen nicht weggegood te worden met huishoudelijk afval.Recycleer indien möglich. Neem contact op met uwplaatselijke Autoriteit of handelaar voor

recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU met betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijkke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van op een onjuiste wijze afdanken van dit product.

Dit symbolism op het product geeft aan dat het Niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als umeer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.

#

#
