CGM64/1X - Exaustor CANDY - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	CANDY
Modelo	CGM64/1X
Largura (cm)	60
Profundidade (cm)	50
Altura ajustável via chaminé	Sim
Peso líquido (kg)	15
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor (W)	250
Iluminação	1 x 1,5 W LED
Número de velocidades	3 + booster
Tipo de comando	Botões de pressão retroiluminados
Modo de evacuação	Extração externa ou reciclagem
Filtro de gordura	Metálico lavável (limpeza mensal)
Filtro de carvão	Opcional, substituição anual
Distância mínima placa-coifa	65-75 cm
Classe de proteção elétrica	Classe I (aterramento obrigatório)
Material principal	Inox e vidro
Garantia	2 anos
Índice de reparabilidade	Não informado

Perguntas frequentes - CGM64/1X CANDY

Qual é a altura de instalação recomendada entre a coifa e a placa de cozimento?

Para um funcionamento ideal, a coifa deve ser instalada a uma distância entre 65 e 75 cm acima da placa de cozimento.

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo todos os meses com um produto de limpeza comum. Também pode ser lavado na máquina de lavar louça. Um filtro sujo reduz a eficiência e apresenta risco de incêndio.

Com que frequência deve substituir o filtro de carvão?

O filtro de carvão ativo, utilizado no modo de reciclagem, deve ser substituído pelo menos uma vez por ano, ou com mais frequência se a coifa for usada intensivamente.

O que fazer se a coifa vibrar fortemente?

Verifique primeiro se a coifa está corretamente fixada no suporte de parede. Se as vibrações persistirem, a turbina pode estar presa ou o motor mal fixado. Nesse caso, desligue o aparelho e chame um profissional.

Como trocar a lâmpada LED da coifa?

Desligue a coifa, remova os parafusos da placa de vidro e retire-a. Desconecte a lâmpada defeituosa, remova o soquete e o cabo. Substitua o conjunto por uma lâmpada LED nova (máx. 1,5 W) e monte tudo na ordem inversa.

A coifa funciona em modo de reciclagem, o que é necessário instalar?

No modo de reciclagem, deve instalar filtros de carvão ativo (não fornecidos) que absorvem os odores. Siga as instruções para colocá-los na coifa após remover o filtro de gordura.

Por que a potência de aspiração está fraca?

Causas possíveis: a distância entre a coifa e a placa é muito grande (ajuste entre 65-75 cm), o filtro de gordura está saturado (limpe-o) ou o filtro de carvão está gasto (substitua-o). Verifique também se o duto de evacuação não está obstruído.

Como ativar o modo booster?

O modo booster é ativado pressionando o botão de velocidade máxima (geralmente marcado como 4 ou com um símbolo específico). Ele aumenta a potência por 5 minutos antes de retornar automaticamente à velocidade anterior.

O que fazer se a coifa não ligar?

Verifique primeiro se o cabo de alimentação está conectado e se a tomada funciona. Se a iluminação não acender, a lâmpada pode estar queimada (substitua-a). Se nada funcionar, o motor pode estar danificado; contacte o serviço pós-venda.

Onde encontrar o número de série do aparelho?

O número de série (16 dígitos começando com 3) encontra-se no certificado de garantia ou numa etiqueta afixada no próprio aparelho. É necessário para qualquer intervenção do serviço de atendimento ao consumidor.

MANUAL DE UTILIZADOR CGM64/1X CANDY

Este aparelho é utilizado para o tratamento do ar.

MANUAL DE INSTALAÇÃO E

UTILIZAÇÃO

SUMÁRIO

INTRODUÇÃO 137

PRECAUÇÕES DE SEGURANÇA 137

ESPECIFICAÇÕES 140

INSTALAÇÃO (VENTILAÇÃO PARA O EXTERIOR) 141

INSTALAÇÃO (VENTILAÇÃO INTERIOR) 146

DESCRIÇÃO DE COMPONENTES 147

MODO DE FUNCIONAMENTO 147

MANUTENÇÃO 150

RESOLUÇÃO DE PROBLEMAS 151

CONFORMIDADE COM AS DIRECTIVAS 152

PROTEÇÃO AMBIENTAL 152

Muito obrigado por ter escolhido este modelo.

Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, utilização e manutenção do aparelho.

Para que consiga usar o aparelho corretamente, por favor leia o manual de instruções cuidadosamente antes de instalar e utilizar a chaminé.

Este eletrodoméstico foi concebido com materiais de alta qualidade e com um design aerodinâmico. Equipado com um motor de grande potência e um ventilador centrífugo, também é dotado de grande poder de sucção, baixo nível de ruído, filtro anti-gordura e grande facilidade de montagem e instalação.

PRECAUÇÕES DE SEGURANÇA

Nunca deixe que crianças operem com o aparelho.

Esta chaminé exaustor foi concebida apenas para uso doméstico, não está preparada para funcionar em churrasqueiras, restaurantes de grelhados ou outras finalidades comerciais.

O filtro da chaminé deve ser limpo regularmente para que se mantenha em boas condições de utilização.

A limpeza deve ser feita de acordo com as instruções deste manual e longe de fontes de perigo, calor ou fogo.

Não deve ser apoiado ou encostado diretamente ao fogão ou placa.

A cozinha deve ser mantida em boas condições de limpeza e segurança.

Antes de ligar este eletrodoméstico, confirme se o cabo de alimentação elétrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um profissional qualificado e certificado.

Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilação sempre que este funcione ao mesmo tempo que esquentadores, caldeiras ou outros aparelhos que consumam gás ou outros combustíveis.

O ar que é extraído por esta chaminé não deve sair ou ser descarregado pelo mesmo local por onde se escoam fumos ou outros gases de combustível a ser consumido.

Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, falta de experiência e conhecimento, a menos que sejam supervisionadas e tenham recebido instruções específicas de uma pessoa responsável pela sua segurança.

As crianças devem ser supervisionadas para garantir que não brincam com este eletrodoméstico.

Nunca faça fogo (mesmo que seja "flambé") junto a esta chaminé.

A chaminé não deve ser instalada por cima de um fogão que tenha mais de 4 queimadores ou zonas de aquecimento.

Risco de choque elétrico.

Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver dúvidas, consulte um profissional qualificado.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

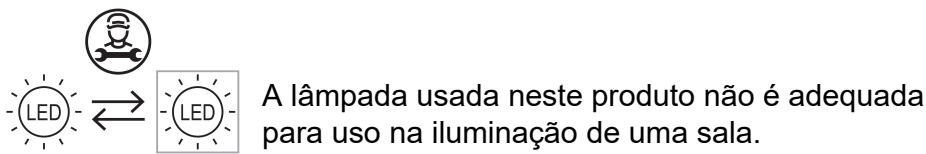

O objetivo desta lâmpada é fornecer iluminação para uso do produto.

Instalação elétrica.

Toda a instalação deve ser realizada por uma pessoa competente ou qualificada.

eletricista. Antes de ligar a fonte de alimentação, certifique-se de que a tensão corresponde à tensão na placa de classificação.

Conexão direta.

O aparelho deve ser ligado diretamente à corrente usando um disjuntor omnipolar com uma abertura mínima de 3mm entre os contatos.

O instalador deve assegurar que a conexão elétrica correta foi feita e que está de acordo com o diagrama de fiação.

O cabo não deve estar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou montagem disponível do fabricante ou seu agente de serviços.

AVISO: Este é um aparelho da Classe I e DEVE ser aterrado.

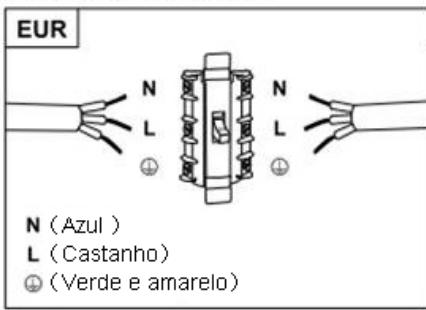

Este aparelho é fornecido com um cabo de rede de 3 cores, segue:

Castanho = L ou Fase

Azul = N ou Neutro

Verde e amarelo = E ou Terra (1/2)

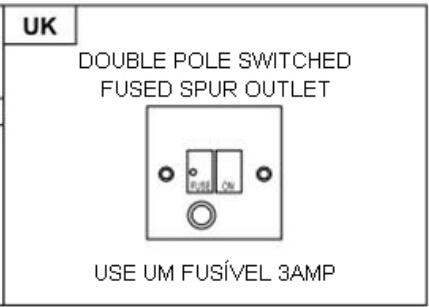

O fusível deve ser classificado em 3 Amps.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
Revestimento		1
Zona de cima da chaminé		1
Zona de baixo do da chaminé		1
Calha de baixo da chaminé		1
Calha de cima da chaminé		1
Calha para pendurar		1
φ8 buchas φ8×φ6 de cor branca		9
Parafusos ST4.0×30		9
φ7.2 parafusos ST4.0×8		2

INSTALAÇÃO (ventilação para o exterior - fixação na parede)

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado como demonstrado na imagem em boa, por meio de uma conduta de extração (esmalte, alumínio, tubo flexível de material que não seja inflamável e que tenha um diâmetro interior de 150 mm).

1. Antes da instalação, desligue a alimentação e retire a tomada da ficha por questões de segurança.

1. A chaminé deve ser colocada a uma distância de 65 a 75 cm acima do fogão ou placa para se conseguirem os melhores resultados.

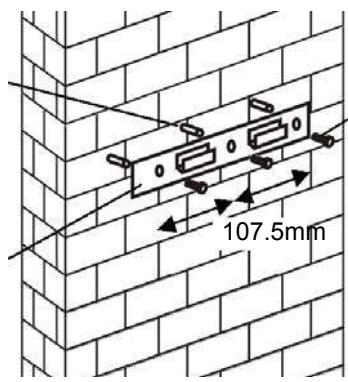

1. Faça 3 orifícios de 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte estar bem fixado.

Bloco de Tomada Parafuso (4mm x 30mm)

Para modelos com painel inclinado

• Necessita de fazer buracos extra de 2 x 8 mm e fixar com parafusos antes da instalação

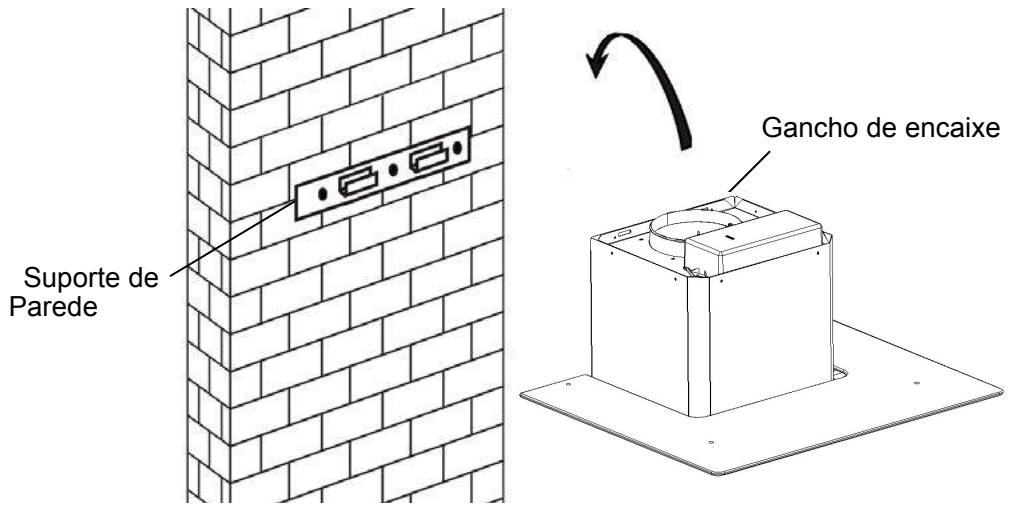

1. Levante e segure a chaminé e encaixe-a no suporte de parede, depois de ser colocado.

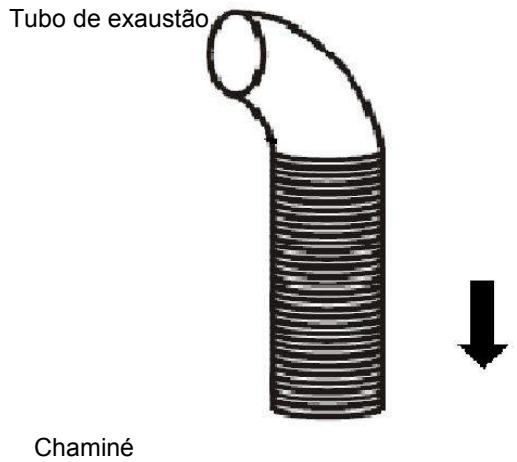

1. Fixe a válvula unidirecional para a saída de ar do exaustor. De seguida, encaixe o tubo de saída de ar na válvula, como se exemplifica de seguida no desenho.

6.

i. Coloque a parte de vidro na posição correta, no extremo da chaminé. ii. Aperte os 4 parafusos, mas não faça demasiada força para não correr o risco de partir ou rachar o vidro. Molhe ligeiramente antes de apertar os parafusos. iii. Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à altura pretendida.

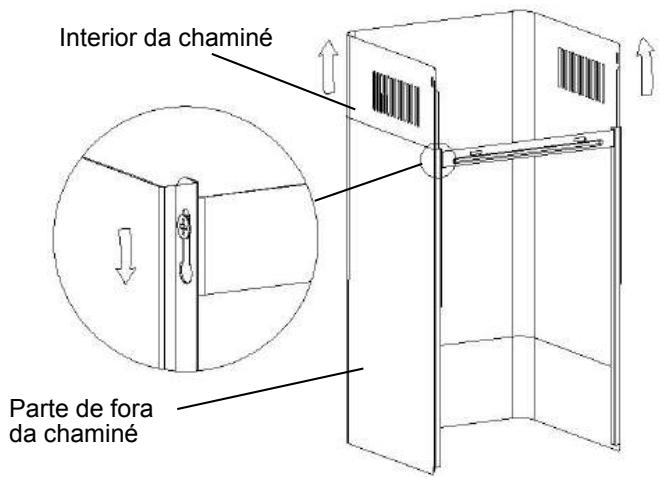

ii. Faça deslizar a chaminé para ajustar a altura. Deve deslizar a parte de cima e a parte de fora até obter a altura pretendida. Quando a altura desejada for alcançada, fixe os parafusos no orifício para fixar as duas partes da chaminé, conforme mostram as imagens.

8.

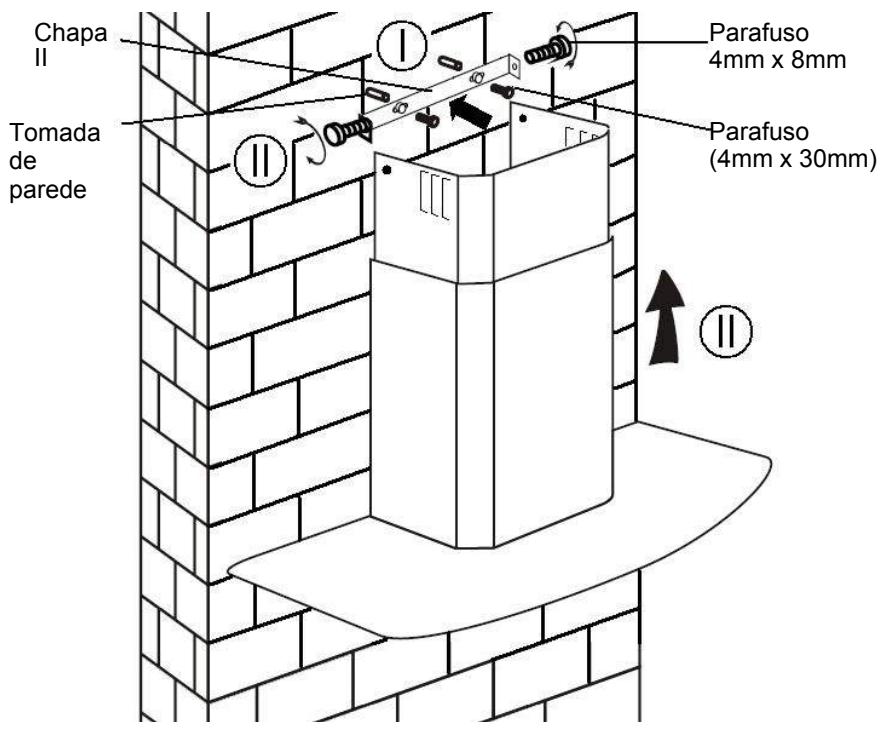

i. Faça 2 orifícios de 8 mm para fixar a chapa. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à chapa com os 2 parafusos fornecidos. Certifique-se de que fica bem presa, fixa e firme.

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não dispõe de uma saída de ar para o exterior, não é necessário tubo de exaustão. A montagem e instalação está idêntica à indicada, no caso de a ventilação ser feita para o exterior.

O filtro de carvão ativado pode ser usado para captar e eliminar odores mais complicados. Para instalar este filtro, deve destacar primeiro o filtro de gorduras. Pressione a tranca e puxe-o para baixo.

Instale o filtro de carvão ativado no quadro e rode-o no sentido dos ponteiros do relógio. Repita a mesma operação na outra parte.

NOTA:

Certifique-se de que os filtros estão trancados com segurança. Caso contrário, poderão soltar-se e causar danos. Quando o filtro de carbono ativado funciona, o poder de sucção será menor.

CONFIGURAÇÃO 1

FUNCIONAMENTO

Botão 1

O botão tem luz indicadora de fundo. Quando você pressiona o botão, o backlight acende e o ventilador liga em baixa velocidade. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é utilizada para ventilação da cozinha. Não use para cozimentos que não produzam muito vapor.

Botão 2

O botão tem luz indicadora de fundo. Quando você pressiona o botão, o backlight acende e o ventilador liga em velocidade média. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é ideal para ventilação na maioria dos cozimentos realizados numa cozinha.

Botão 3

O botão tem o indicador iluminado. Quando você pressiona o botão, o backlight acende e o ventilador liga em alta velocidade. Quando pressionar novamente, ele desligará o ventilador.

Função utilizada para cozimentos que produzem muito vapor, fumaça e cheiros.

Nesses casos, pressione o botão correspondente à velocidade mais alta para uma ventilação eficaz e extração de fumaça.

NOTA: Se os botões de velocidade baixa, média e alta forem pressionados e selecionados ao mesmo tempo, o comando que está ativado é o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 2

FUNCIONAMENTO

Botão Off O

É usado para desligar o ventilador

Botão de velocidade lenta 1

Esta velocidade é utilizada para ventilação da cozinha. Não a use para cozeduras e cozinhados que não produzam muito vapor.

Botão de velocidade média 2

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão de alta velocidade 3

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta estiverem pressionados e selecionados ao mesmo tempo, o comando que está ativado é o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 3

①

① Botão On / Off

É usado para ligar / desligar o ventilador

(+) Velocidade botão mais

Para acelerar o ventilador

• Botão de diminuição de velocidade

Para diminuir a velocidade do ventilador.

Botão de luz

8 Tela digital

Indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para função Booster.

Temporizador rápido: Prima + e mantenha durante 1 segundo, o display digital irá piscar e em 5 segundos regressiva, após 5 segundos motor e luz vão desligar automaticamente e o buzzer soará por 1 segundo.

Função Booster

Esta chaminé tem função booster. Para a ativar, pressione o botão ④ para a velocidade 4, a chaminé vai entrar na velocidade máxima/extra e ficará assim por 5 minutos, após o que vai abrandar novamente para a velocidade em que estava anteriormente.

MANUTENÇÃO

Antes de limpar a chaminé, desligue-a e retire a ficha da tomada.

I. Limpeza Regular

Utilize um pano macio embebido em água morna e um detergente doméstico suave (da loiça, por exemplo). Lave com o pano e o detergente com água, utilizando simplesmente as mãos. Não recorra a materiais de metal, como escovas de dentes metálicas ou outras, para limpar o aparelho.

ATENÇÃO: Limpe este filtro todos os meses para prevenir qualquer risco de incêndio.

O filtro absorve gorduras, fumo e poeira... por isso o estado do filtro afeta diretamente a eficiência do exaustor. Se não estiver limpo, os resíduos de gordura (potencialmente inflamáveis) podem saturar o filtro. Por isso, deve ser limpo e lavado com detergente doméstico (detergente de louça ou outro tipo de detergente utilizado em limpezas domésticas).

Aplica-se exclusivamente ao aparelho instalado como parte de renovação e circulação do ar (sem ventilação para o exterior). Este filtro absorve os cheiros e deve ser substituído pelo menos uma vez por ano, dependendo da frequência com que é utilizado.

IV. Trocar uma lâmpada

Retire os parafusos do vidro (antes, retire a campânula de vidro). Determine qual a lâmpada que precisa de ser substituída e retire-a. Vai encontrar as lâmpadas dentro da secção de iluminação.

Desligue o ponto de luz e remova os porta-lâmpadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lâmpadas individualmente; tem que adquirir o suporte para lâmpadas, o sistema de fixação e as lâmpadas, uma peça completa que existe disponível no mercado (Luz LED: G4, MAX 1.5W).

Substitua as lâmpadas, o porta-lâmpadas e todo o kit, tal como estavam os originais. De seguida, volte a ligar o ponto de luz. Volte a colocar a campânula de vidro e aperte bem os parafusos.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
A luz acende, mas o ventilador não funciona	A pá do ventilador pode estar pressa.	Desligar a chaminé, que deve ser reparada por um profissional qualificado da assistência técnica
	O motor pode estar avariado
Luz e ventilador não funciona	Lâmpada fundida.	Substitui a lâmpada por uma boa e adequaca
	Cabo de alimentação danIFICADO ou parte	Ligue novamente um cabo de alimentação.
Vibração se barulhos na chamíné	A pá do ventilador estáragonhanificada	Desligar a chaminé, que deve ser reparada por um profissional qualificado da assistência técnica
	A pá do motor pode não estar correctamente fixada.	Desligar a chaminé, que deve ser reparada por um profissional qualificado da assistência técnica
	A chaminé pode não estar correctamente assente e fixa no suporte	Retire a chaminé e verifique se o suporte onde esta encaixa está devidamente localizo e fixado.
A performance/poder de sucção estáfracos	Pode existir uma distência demasiado grande entre a chaminé e o fogão oupla	Reajustar a distência para 65 a 75cm entre a chaminé e o fogão

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria ou anomalia de funcionamento, desligue o aparelho e contacte o Serviço de Assistência Técnica.

Número de série do produto: não consegue encontrá-lo?

É muito importante que informe o Serviço de Assistência Técnica do código e respetivo número de série do produto (um código de 16 caracteres que começa pelo número 3), que pode ser encontrado no Certificado de Garantia ou na placa de identificação situada no próprio aparelho. Este passo vai evitar uma deslocação inútil dos técnicos para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.

PROTEÇÃO AMBIENTAL

Resíduos ou lixo elétrico, eletrodomésticos antigos, usados ou estragados não devem ser eliminados e deitados fora com o lixo habitual do dia-a-dia. Por favor, informe-se na sua localidade, com as autoridades locais, onde existem locais para depósito e posterior reciclagem de eletrodomésticos e material elétrico.

Tratamento de resíduos elétricos e equipamento elétrico

Ao garantir que este produto é corretamente eliminado, sendo depositado nos locais adequados, está a prevenir potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas pelo tratamento inadequado deste tipo de lixo.

A eliminação dos produtos deve ser feita em conformidade com as normas ambientais em vigor em cada país e com as normas europeias, se for o caso.

Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde adquiriu o produto.
