CGM64/1X - Hotte CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	CANDY
Modèle	CGM64/1X
Largeur (cm)	60
Profondeur (cm)	50
Hauteur réglable via cheminée	Oui
Poids net (kg)	15
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur (W)	250
Éclairage	1 x 1,5 W LED
Nombre de vitesses	3 + booster
Type de commande	Boutons poussoirs rétroéclairés
Mode d'évacuation	Extraction externe ou recyclage
Filtre à graisse	Métallique lavable (nettoyage mensuel)
Filtre à charbon	Optionnel, remplacement annuel
Distance minimale plaque-hotte	65-75 cm
Classe de protection électrique	Classe I (mise à la terre obligatoire)
Matériau principal	Inox et verre
Garantie	2 ans
Indice de réparabilité	Non communiqué

FOIRE AUX QUESTIONS - CGM64/1X CANDY

Quelle est la hauteur d'installation recommandée entre la hotte et la plaque de cuisson ?

Pour un fonctionnement optimal, la hotte doit être installée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé tous les mois à l'aide d'un produit ménager ordinaire. Vous pouvez également le laver au lave-vaisselle. Un filtre encrassé réduit l'efficacité et présente un risque d'incendie.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif, utilisé en mode recyclage, doit être remplacé au moins une fois par an, ou plus souvent si la hotte est utilisée intensivement.

Que faire si la hotte vibre fortement ?

Vérifiez d'abord que la hotte est correctement fixée sur le support mural. Si les vibrations persistent, la turbine peut être coincée ou le moteur mal fixé. Dans ce cas, éteignez l'appareil et faites appel à un professionnel.

Comment changer l'ampoule LED de la hotte ?

Débranchez la hotte, retirez les vis de la plaque en verre et enlevez-la. Débranchez la connexion de l'ampoule défectueuse, retirez la douille et le câble. Remplacez l'ensemble par une ampoule LED neuve (max 1,5 W) et remontez le tout dans l'ordre inverse.

La hotte fonctionne en mode recyclage, que faut-il installer ?

En mode recyclage, vous devez installer des filtres à charbon actif (non fournis) qui absorbent les odeurs. Suivez les instructions pour les placer dans la hotte après avoir retiré le filtre à graisse.

Pourquoi la puissance d'aspiration est-elle faible ?

Causes possibles : la distance entre la hotte et la plaque est trop grande (réglez entre 65-75 cm), le filtre à graisse est saturé (nettoyez-le) ou le filtre à charbon est usé (remplacez-le). Vérifiez également que le conduit d'évacuation n'est pas obstrué.

Comment activer le mode booster ?

Le mode booster s'active en appuyant sur le bouton de vitesse maximale (souvent noté 4 ou avec un symbole spécifique). Il augmente la puissance pendant 5 minutes avant de revenir automatiquement à la vitesse précédente.

Que faire si la hotte ne s'allume pas du tout ?

Vérifiez d'abord que le cordon d'alimentation est branché et que la prise fonctionne. Si l'éclairage ne s'allume pas, l'ampoule est peut-être grillée (remplacez-la). Si rien ne fonctionne, le moteur pourrait être endommagé ; contactez le service après-vente.

Où trouver le numéro de série de l'appareil ?

Le numéro de série (16 chiffres commençant par 3) se trouve sur le certificat de garantie ou sur une étiquette apposée sur l'appareil lui-même. Il est nécessaire pour toute intervention du service consommateurs.

MODE D'EMPLOI CGM64/1X CANDY

Conseils pour la sécurité 51

Cahier des charges 54

Description des composants 61

Fonctionnement 61

Entretien 64

Dépannage 65

Service après-vente 66

Protection de l'environnement 66

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épuré. Équipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un montage facile.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement.
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d’empêcher tout risque d’incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.
• Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles
• L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles.

La réglementation concernant le rejet de l'air doit être satisfaite - Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité - Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. - Ne pas faire flamber sous la hotte - La hotte n'est pas destinée à être installée au-dessus d'une plaque de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

• Cette hotte ne peut être branchée que sur une prise reliée à la terre. En cas de doute, demandez conseil à un ingénieur qualifié.
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

La lampe utilisée dans ce produit ne convient pas pour l'éclairage d'une pièce.

Le but de cette lampe est de fournir un éclairage pour l'utilisation du produit.

Installation électrique

Toute installation doit être effectuée par une personne compétente ou qualifiée électricien. Avant de brancher l'alimentation secteur, assurez-vous que la tension correspond à la tension indiquée sur la plaque signalétique.

Connexion directe

L'installateur doit s'assurer que le bon raccordement électrique a été fait et qu'il est conforme au schéma de câblage.

Vérifiez régulièrement le cordon d'alimentation.

Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial ou assemblage disponible auprès du fabricant ou de son agent de service.

Attention: ceci est un appareil de classe i et DOIT être mis à la terre

Cet appareil est fourni avec un câble secteur à 3 conducteurs coloré comme suit:

Marron = L ou Vivre

Bleu = N ou Neutre

Vert et jaune = E ou Terre

Le fusible doit être évalué à 3 ampères.

Liste des accessoires pour l'installation

Caractérisques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée basse		1
Support de la cheminée haute		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (évolution externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être installée comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil...

1. La hotte doit être placée à une distance comprise entre 65 et 75 cm au-dessus de la table de cuisson pour un meilleur résultat.

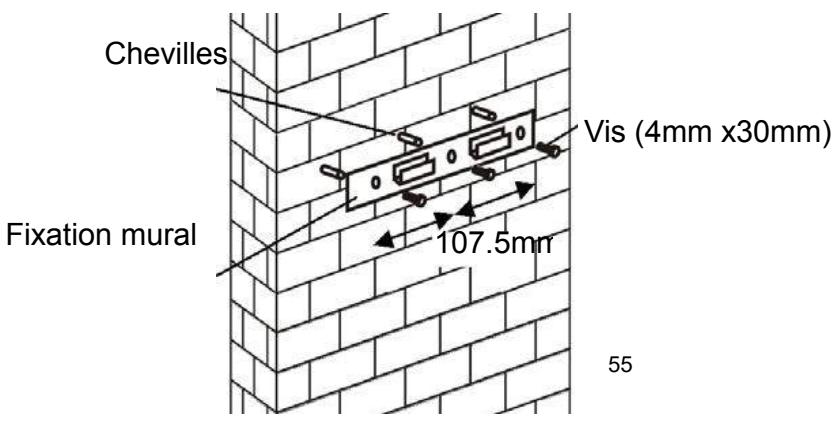

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer le support sur le mur avec les vis fournies.

Pour panneau incliné modèle

• besoin de forer 2x8mm trous supplémentaires et vis de fixation et bouchons avant l'installation.

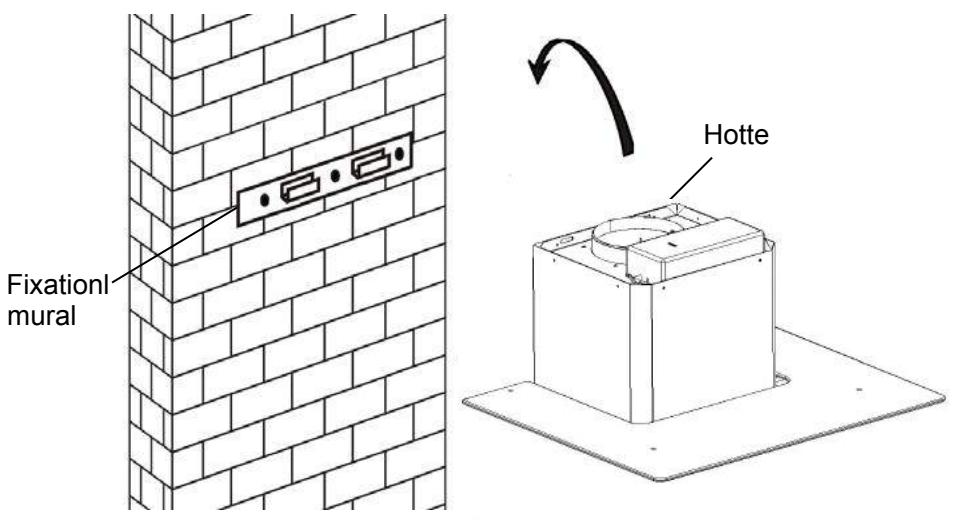

4. Soulever la hotte et fixer la sur la fixation murale

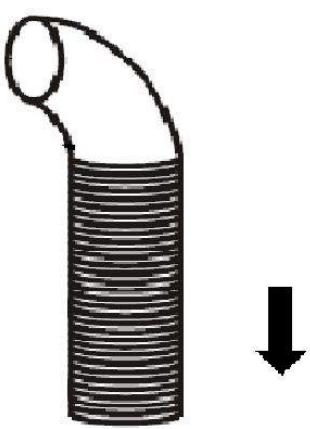

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, le tuyau d'évacuation est à fixer sur le clapet anti-retard comme indiqué ci-dessous

Tuyau d'évacuation

Hotte

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se fissure, il est recommandé de ne pas serrer les vis trop fortement.

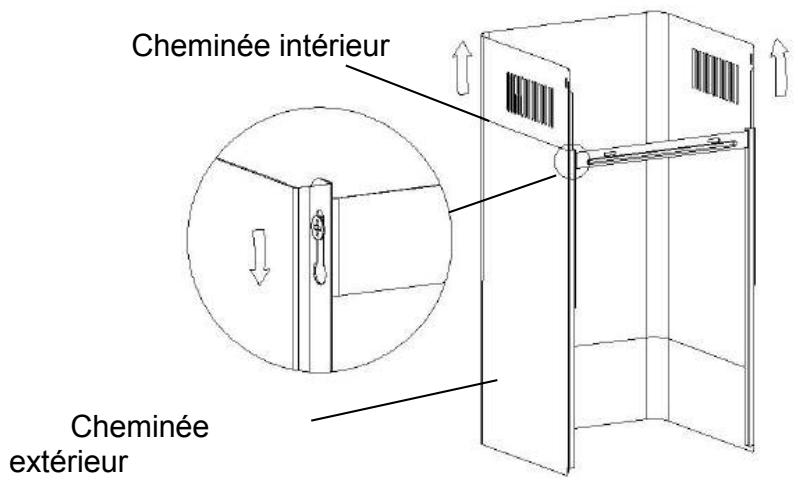

i Mettre la cheminée intérieure dans la cheminée extérieure. Puis, faire glisser la cheminée intérieure vers le haut. Ajuster pour atteindre la hauteur souhaitée.

ii Faire glisser la cheminée pour ajuster la hauteur de la cheminée. Quand la hauteur souhaitée est atteinte, puis accrocher le support de fixation avec les vis comme la photo ci-dessous.

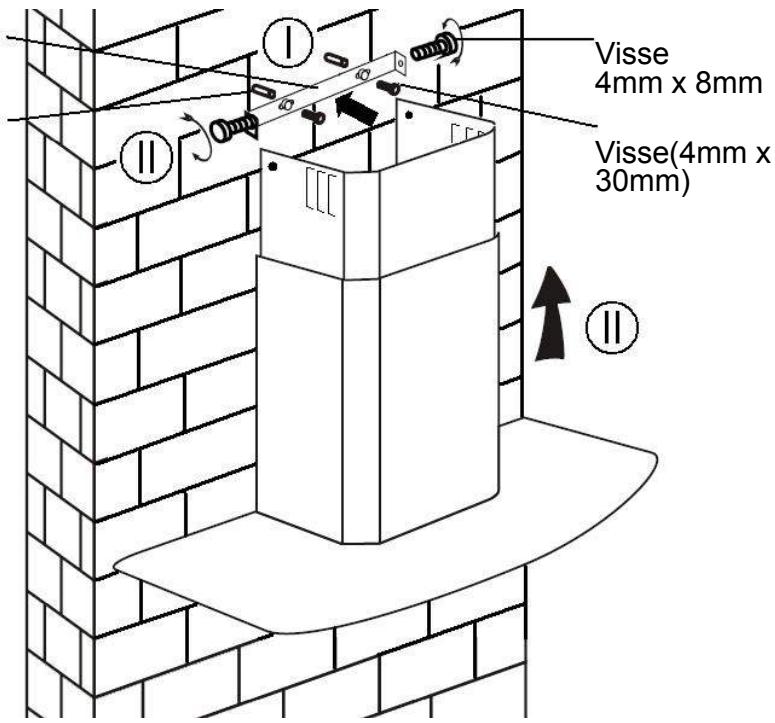

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptées. 2. Assemblez la hotte sur le support et fixez-la avec deux visses.

Support II

Fixation murale

Installation (en recyclage)

Installation (En recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe ».

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installer le filtre à charbon actif, retirez dans un premier temps le filtre àGRaisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.

Enclenché

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

Bouton 1

Le bouton est avec indiqué rétro-éclairé, quand vous appuyez sur le bouton, le rétroéclairé est allumé et le ventilateur sera allumé à basse vitesse. Appuyez de nouveau sur pour éteindre le ventilateur.

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton 2

Le bouton est indiqué rétro-éclairé. Quand vous appuyez sur le bouton, le rétro-éclairé sera allumé et le ventilateur sera allumé à vitesse moyenne. Appuyez de nouveau sur pour éteindre le ventilateur.

Cette vitesse est idéale pour une cuisson standard.

Bouton 3

Le bouton est indiqué rétro-éclairé, quand vous appuyez sur le bouton, le rétroéclairage s'allumera et le ventilateur s'allumera à haute vitesse. Appuyez de nouveau sur pour éteindre le ventilateur.

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton arrêt 0

Il est utilisé pour éteindre le ventilateur.

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faites mischiefer votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur

Vitesse bouton plus

Pour augmenter la vitesse du ventilateur

Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

2. Nettoyage mensuel pour le filtre àgraisse

Important : nettoyer le filtre àGRAISSÉ tous les mois évite des risques d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

3. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte.

4. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de la hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte. Important : il est impossible de replacer les ampoules individuellement, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (LEDs : Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le cable d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentation débranché	Rebranche le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop elevée	Ajustez la hauteur entre 65-75 cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez votre appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garantie ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive française 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur contribue à prévenir toute conséquence nuisible pour l'environnement et la santé. La simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager, il doit être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques. Pour obtenir de plus amples détails au sujet du traitement, de l'élimination, et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
