GEBRUIKSAANWIJZING GALAXY P 80 X/W EICO

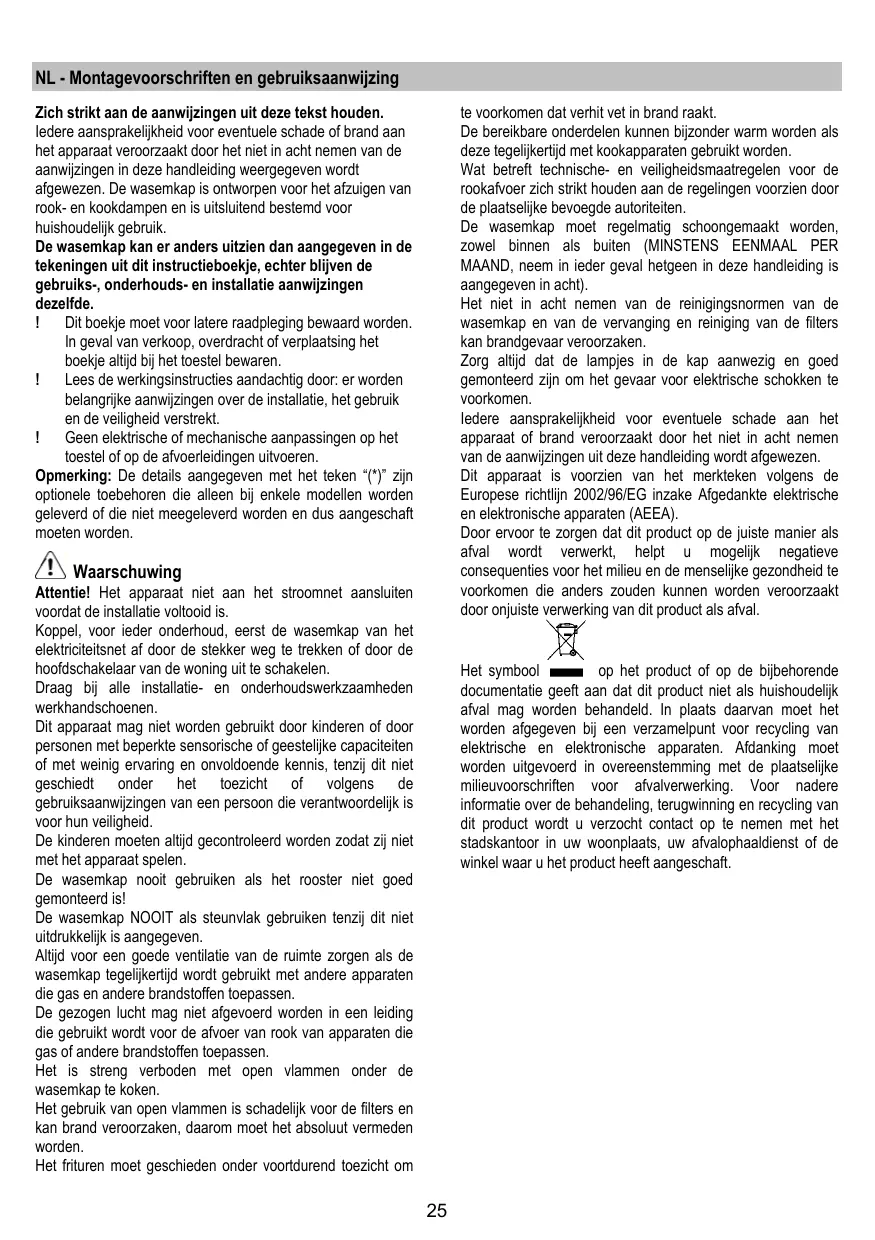

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden.
ledere aansprakelijkheid voor eventuele schade of brand a
het apparaat veroorzaakt door het Niet in acht nemen van
aanwijzingen in deze handleiding weergegeven worden
afgewezen. De wasemkap is ontworpen voor het afzuiigen
rook- en kookdampen en isuitsluitend bestemd voor
huishoudelijk gebruik.

De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, darüber bijven de gebruiks-, onderhouds- en installmentie aanwijzingen bezelfde.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdrecht of verplaatsing het boekje altijd bij het toestel bewaren.
! Lees de werkingsinstrumentes aandachtig door: er worden belangrijke aanwijzingen over de installmentie, het gebruik en de verilgheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluiten voordat de installmente voltood is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektricitetsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Draag bij alle installment- en onderhoudswerkzaamheden werkhandsschoenen.

Dit apparaat mag nicht worden gebruktd door kinderen of door Personen met beperkte sensorische of geestelijkke capacitieteen of met weinig ervaring en onvoldoende kennis, tenzig dit nicht geschietd onder het toezicht of volgens de gebruksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid.

De kinderen要去en alsijd gecontroleerd worden zodatezijniet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

De bereibbare onderden konnen bijzonder warm worden als deze tegelijkkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en verilgheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algtd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparatus is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zonden worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden afgeveen bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoort in uw woonplaats, uw afvalophaaldienst of de winkkel waar u het product hebts aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp worden hierbij Niet geleverd en moet apart aangekocht worden.

De middelijn van de afvoerijp moet even groot zijn als die van de verbindingsring.

De horizontally stukken van de buis要去en enigszins omhoog hellen (ondeveer 10^ ) om de lucht gemakkelijk waar buiten te voeren.

Note. Als de wasemkap reeds is voorzien van koolstofffilter dan要去 dit verwijdenen.

Verbind de wasemkap aan wandafvoerijpen en afvoeropeningen met bezelfde diameter als de luchtuitgang (verbindingsflens).Het gebruik van wandafvoerijpen of afvoeropeningen met een Kleinere diameter za leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid.

ledere aansprakelijkheid hiervoord wordt afgewezen.

! De lenghte van het afvoerkanaal moet zo kort möglichelijk zijn.
! Gebruik zo min möglichk bochten (maximaal toegestane hoek: 90^ ).
Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad möglichke binnenkant.
Het gebruikte material moet volgens norm+zijn.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstofffilter te gebruiken.

De afgezogen lucht worden ontvet en gefilterd voordat bij wee teruggeblazen worden in het vertrek via het bovenste rooster

De modellen zonder afzigmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en moeten worden verbonden met een perifere afzigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.

Het installeren

De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzugkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm ,in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskoektoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gez带头.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去.Deze in een stopcontact worden gestoken dat vloodoet aan de geldende voerschriften op een,ook na de installment, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is delee, ook na de installmentiet, noed goet te bereiken, dan要去 er een tweeolige schakelaar worden geplaatst die voldige ontkoppeling van het net garandeert in het geval van een overspanning van klassle lI, in overeenstemming met de installmente normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllere of.Deze goed functioneert, controllere altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische Dienst voor een neue kabel.

Montage

Voor de installmente:

• Controller of het aangeschalte product, qua afmetingen, geschikt is voor de gekozen installmentie plaats.
• Verwijder het/de koolstofffilter/s (^*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt worden.
• Controller of er, voor het vervoer, in de afzuiigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (), garantiebewijs () enz.), indien deze voorwerpen aanwezigং发展格局 en bewaar te goed.
• Indien möglichk ontkoppel en verwijder de meubelen onder en rond de installmentie ruimte om de weiterwand / het plafond gemakkelijk terereiken. Indien nicht möglichk alle betreffende onderden afdekken om deze te beschemeren. Kies een vlak oppervlak plaats een aftscherming enzet hierop de wasemkap en de meegeleverde onderdelen.
• Controller tevens of er in de buurt van de installmente ruimte (op een, ook met gemonteerde kap, goed bereikbare plaat) een stopcontact aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan een rookafoer maar buiten (alleen voor het afzuiigende apparaat).
  Voer alle nods erg workzamheden op de muur uit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialien geschicht�n voor het type muur/plafond. Het muur/plafond要去 stevig genoeg�n om het gewicht van de kap te honden.

Werking

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzugkap 5 minuten voordat men begint te koken aan te doeon en deutsche nog voor ongeveer 15 minutes nadat men beeindigt hebft aan te lately.

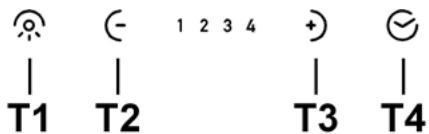

T1. Lichten ON/OFF

T2. Snelheidsafname

Door op de toets T2 te drukken neemt de slelheid af, van slelheid 4 (intensieve zuigkracht) maar slelheid 1.

Door,ijdens de werkung op snelheid 1, op de toets T2 te drukken gaat de afzuigkap op OFF.

T3. Snelheidstoename

Door op de toets T3 te drukken schakelt de afzuigkap van de OFF stand over maar snelheid 1.

Door op de toets te drukken (afzuigkap ON) neemt de snelheid van de motor toe: van snelheid 1aar snelheid 4 (intensieve zuigkracht).

Bij iedere snelheid gaat het betreffende Led lampje aan.

Snelheid 1 Led 1

Snelheid 2 Led 2

Snelheid 3 Led 3

Intensieve snelheid Led 4 (knipperend lampje)

Voor de intensieve zuigkracht is er een timer functie. De standaardijd is 5 Minutes, na afloop ervan schakelt de afzuiqkap overaar nselheid 2.

Om de functie vór de ingesteldeijd uit te schakelen druk op de toets T2, de afzuigkap gaat over op stand 3.

T4. Snelheid Timer

De timer voor de snelheid worden geactiveerd door op de toets T4 te drukken, na afloop van de ingesteldearend gaat de afzuigkapuit.

De tijdsinstelling is op de volgende wijze onderverdeeld:

Snelheid 1 - 20 minutes (knipperend Led lampje 1)

Snelheid 2 - 15 minutes (knipperend Led lampje 2)

Snelheid 3 - 10 minutes (knipperend Led lampie 3)

Snelheid 4 - 5 minutes (knipperend Led lampje 4)

Tijdens de timer functie, door op de toetst T2 te drukken, verlaat de kap de timer functie en neemt de snelheid af.

Door op de toets T3 te drukken verlaat de kap de timer functie en neemt de snelheid toe.

Door op de toets T4 te drukken verlaat de kap de timer functie en blijft de kap indezelfde snugheid.

Vetfilter signalering

Na 40 werkkuur gaat het Led lampje 1 knipperen.

Als deze signalering verschijnt要去 het geinstalleerde vetfiltergereinigd worden.

Om de signalering te resetten houd de toets T4, 5 seconden lang, ingedrukt.

De kap maakt een "BEEP" geluid en het Led lampje 1 stopt te knipperen.

Koolstoffilter signalering

Na 160 werkuur gaat het Led lampje 2 knipperen.

Als deze signalering verschijnt要去 het geinstalleerde koolestoffilter verrangen worden.

Omde signalering te resetten houd de toets T4,5 seconden lang, ingedrukt.

De kap kaakt een "BEEP" geluid en het Led lampje 2 stopt te knipperen.

In het geval van een gewijktijdige signalering van beiden filters, knipperen op de display, achterelhaar, Led 1 en Led 2.

De reset geschiedt door 2 maal de boven beschreiben procedure uit te voeren.

De eerste keer worden de signalering van het koolstofffilter geset, de tweedekeer de signalering van het vetfilter.

In de standard modus is de koolstofffilter signalering nicht actief.

Indien de afzuigkap als filterende apparatusaat worden gebrukt moet de koolstofffilter signalering geactiveerd worden.

Activering van de koolstofffilter signalering:

Plaats de kap op OFF en houd de toets T4, 5 seconden lang, ingedrukt.

Zodra de toets ingedrukt worden gaan de Ledden van de betreffende actieve filter signaleringen aan.

De kap maakt een "BEEP" geluid en het Led lampje 2 knippert 2 seconden lang.

De Led lampjes 1 en 2 blijven ongeveer 2 seconden lang aan voordat de kap waar op de OFF stand gaat.

Uitschakeling van de koolstofffilter signalering:

Plaats de kap op OFF en houd de toets T4, 5 seconden lang, ingedrukt.

Zodra de toets ingedrukt worden gaan de Ledden van de betreffende actieve filter signaleringen aan.

De kap maakt een "BEEP" geluid en het Led lampje 2 gaat uit.

Het Led lampje 1 blij ontgeveer 2 seconden lang aan voordat de kap waar op de OFF stand gaat.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met bezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reiningsmiddel. Gebruik geen producten die schuirmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verrang ing resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddlesen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep. afb. 10-30

Koolstofffilter (alleen voor filterend apparaat) afb.29

Houdt de lastige kookgeuren vast.

Het koolstofffilter kan van twee verschillende soorten zijn:

Wasbaar koolstoffilter.
- NIET wasbaar koolstoffilter.

Wasbaar koolstoffilter

De koolstofffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) in warm water en met geschikte wasmiddelen of in de vaatmachine op 65^ (in het geval van een reiniging in de vaatmachine voer een volledige wascyclus uit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijdenen en om deze goed te drogen doe het matje in de over voor 10 minutes op 100^ . Vervang het matje om de 3aar en elke keer dat het doek beschadigt is.

NIET wasbaar koolstoffilter

De verzadiging van de koolstofffilter vindtplaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden verrangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden

Montage

Maak het koolstofffilter eerst aan dechterzijde op het metalinen lipje van de kap vast en verrolgens aan de voorzijde, met de twee knappen.

Demontage

Verwijder het koolstofffilter door de knappen die hem aan de kap bevestigen met 90^ te draaien.

Vervanging lampjes

afb. 31

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

1. haal de bescherming weg door het op te lichten met eenkleine schroevendraier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen Niet met de blote hand aanraakt.

1. Sluit de lampenkap waar (klikt op+zijnplaats).

Als de verlichting nicht werkt, controlleren dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
