BRUKSANVISNING GALAXY P 80 X/W EICO

Varningsforeskrifter

Aktivering av kolfiltrets signal:

Avaktivering av kolftrets signal:

Instruksjonene i dette handboken på følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader erll brann pa apparatet som skyldes at braunsanvisingen i donne handboken ici har blitt overholdt. Ventilatoren er ment for avtrekk av roryk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i donne handboken. Bruksanvisningen, vedlikehold og installations forblir allikevel de samme.

! Det er viktig øppbevare dette handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flying avprodukter, ma man forsikre seg om at den følger med.
! Les bruksanvisingen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
! Ikke utfor elektriske eller mekaniske endringer pa produitet eller på avtrekksrørene.

MERK: De delene som er merket med symbolet (*) er ekstrautstyr som kun leveres med noen modeller, aller er deler som/DDke leveres,men ma anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til stromnettet for installjonen er helt fullfart.

För rengjöring erller vedlikehold av apparatet mä ventilatoren kobles fra stromnettet ved ä trekke ut stopselet eller skru ut sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren ma man bruke arbeidshansker

Ventilatoren er seksegnet til a brukes av barn ell personer med nedsatte fysiske, mentale ell sensoriske funksjoner, ell mer manglende erfaring og kjennskap, med mindre disse ikkke blir overvaket ell gitt instruksjoner om bruk av apparatet av en person som star ansvarlig for deres sikkerhet.

Barn mā overvåkes for á kontrollere at de ikke leker med apparatet.

Ventilatoren mä aldri brukes uten at gitteret er korrekt montert! Ventilatoren mä ALDRI brukes som anleggsflate, med minredet er uttrykkelig angitt.

Rommet mā vare godt ventiliert nár ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer.

Luften som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.

Bruk av Āpen ild skader filtrene og kan fremkalle brann, derfor ma det absolut unngås.

Steking ma forega under kontroll for a unnga at den overoppheteled ojen tar fyr.

De berorbare delene kan ble meget varme nár de brukes sammen med cokeapparater.

Nár det gjelder de tekniske sikkerhetsforanstaltningene som ma anvendes for røykutlæp, ma man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren ma rengjores ofte

báde innvendig og utvendig (MINST EN GANG I MÁNEDEN; uansett mā man falgé instruktjone som er uttrykkelig angitt i vedlikeholdsanvisinengene i/DDne handboken).

Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av filtrne, vil dette medføre risiko for brann.

Ventilatoren ma alltid ha korrekt montere lyspaerer, bade under bruk og i stand by, for a unnga risikoen for elektrisk stot.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann på apparatet som skyldes at braupsanvisingen i/DDne handboken ikke har blitt overholdt.

Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).Ved a forsikre seg om at dette produit kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

Symbolet à produitet aller pâpapirer som følger med viser at dette produitet ikke mæ behandles som vanlig husholdningsavfall, men ma leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet违法犯罪 i henhold til lokale normer for kassering av avfall.

For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall aller butikken hvor du kjøpte produktet.

Bruksmale

Ventilatorhetten er laget for Å brukes med direkte avtrekk der avtrekksluften fores ut i friluft, eller med resirkulering av avtrekksluften.

Direkte avtrekk

Dampene fores ut i friluft gjennom et avlopsr som er festet til koblingsfensen.

Diameteren i avlapsrøret ma tilsvare diameteren pa tilslutningsringen.

Bemerk! Avløpsrøret er ikke medlevert, men på kjopes separat.

Pá den vannrette delen skal røret ha enlett inklasjon oppover (cirka 10^ ), sik at det lettere kan føre ut luften.

Hvis ventilatoren er utstyrt med kullfibre, ma disse fjernes.

Koble ventilatoren til rør og avtrekskapning i veggen med en diameter tilsvarende luftuttaket (koblingsfensen).

Bruk av rør og avtrekksapning på veggen med en minrediameter, vil medføre en minsking i avtrekksytelsene og endrastisk økning av stoyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

I Bruk et sa kort ror som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vare skarpere enn 90^
! Unngå drastiske endringer i rørets tversnitt.
! Bruk et rør som er sá glatt som mulig på innsiden.
Rormaterialet mæ vare godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i deutsche versjonen, er det nadvendig Å installere et ekstra filtersystem basert på aktiv kull.

Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjkkenventilatoren ma违法犯罪e pe minre enn 50cm nardet gelder elektriske cokeplater og 65cm nardet gelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskoakeparat opererer med en større avstand, maijke overholds.

Elektrisk tilslutnng

Nettspenningen mä vare i samsvar med den elektriske spenneningen som angis på typeskittet innate i ventilatoren. Hvis det følg mer stapsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til geldende normer. Stikkontakten mä varelett tilgengelig ogss etter installasjonen. Hvis det ikke følg mer stopsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke erlett tilgengelig, mæ man sette pa en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnettet i situasjonene som oppstar i kategorien overspenning III, i henhold til installasjonsreglene.

• Kontroller at produit har passage storrese i forhold til glassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se ögså tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det/DDi ke ligger igjen tilbehorsutyr (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhatten etter transporten. Ta det i sa fall ut og ta vare p a det.
• Dersom det er mulig, er det best à demontere og ta vekk moblene under og rundt ventilatorhettens installasjonsomrade for ha bedre tilgengeligkeit til taket/veggen hvor ventilatorhetten skal installereres. Ellers ma man sa langt det er mulig beskytte moblene rundt og alle delene som berores av instaliasjonen. Velg en flat overflate og dekk den med en beskyttele som du kan sette ventilatorhetten og tilbehorsutstyret pa.
• Kontroller dessuten at det er en tilgengelig stikkontakt i nærheten av ventilatorhettens installasjonsomrade (tilgengelig ogsa etter at ventilatorhetten er monter) og at det er mulig Å koble seg til en innretning for røykavtrekk som går ut i friluft (kun for Sugefunksjon).
  Gjør alle nødvendige murarbeider (f.eks.: installationsjon av en stikkontakt og/eller boring av hull for avtrekksr).

Ventilatorhettten er utstyr med festeplugger som passer til de feste vegger/tak. Allikevel er det ndvendig à la en kualifisert tekniker kontrollere for à forsire deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket mæ være sterkt nok til a tâle ventilatorhettens vekt.

Funksjon

Bruk største hastiget ved høy dampkonsentrasjon pa kjoekkenet. Vi anbefaler a sla pa viften 5 minutter for du begynner a lage mat, og la den fortsette a virke i enda cirka 15 minutter etter du er Ferdig med matlagingen.

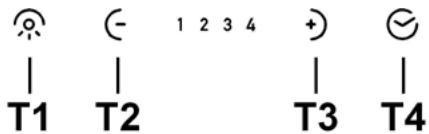

T1. Lys ON/OFF

T2. Senking av hastiget

Nár man trykker på knapp "T2", senker man hastigheten fra hastighet 4 (intensiv) til hastighet 1.

T3 Øking av hastighet

Nár man trykker på knapp T3, går ventilatoren over fra avslätt tilstand (OFF) til hastighet 1.

Nár man trykker på这部分 knappen mens ventilatoren er páslätt (ON), øker motorhastigheten fra hastighet 1 til hastighet 4 (intensiv).

For hver hastighet vil det tilsvarende led-lyset sla seg pa.

Hastighet 1 led-lys 1

Hastighet 2 led-lys 2

Hastighet 3 led-lys 3

Intensiv hastighet led-lys 4 (blinkende)

Den intensive hastigheten er tidsinnstilt. Standard tidsinnstilling er pa 5 minutter. Nár tiden er ute, stiller ventilatoren seg i hastigthet 2.

For a deaktivere fugksjorden for tiden er ute, skal man trykke pa knapp T2; da stiller ventilatoren seg i hastiget 3.

T4 Tidsinnstilling av hastiget

Man kan tidsinnstille hastighetene ved a trykpe pa knapp

T4. Nár tiden er ute, vil ventilatoren slá seg av.

Tidsinnstillingen er oppdelt som følger:

Hastiget 1 - 20 minute (led-lys 1 blinker)

Hastighet 2 - 15 minute (led-lys 2 blinker)

Hastighet 3 - 10 minute (led-lys 3 blinker)

Hastighet 4 - 5 minutter (led-lys 4 blinker)

Nár man trykker på knapp T2 mens ventilatoren er tidsinnstilt, vil tidsinnstillingen avbrytes og hastigheten senkes.

Ved à trykke på knapp T3, vil tidsinstillingen avbrytes og hastigheten økes.

Ved Å trykke pa knapp T4, vil tidsinnstillingen avbrytes, mens ventilatoren fortsetter a gä i den innstille hastigheten.

Man tilbkestiller signalene ved a utfore den ovenfor beskrevne prosedyren 2 ganger.

Første gang tilbakerstilles signaled for kullfilteret, og andre gang tilbakerstilles signaled for fetffilteret.

Dersom man bruker ventilatoren med resirkulering av luften, er det nadvendig a aktivere signaled for skittent kullfilter.

Aktivering av signalet for skittent kullfilter:

Sett ventilatoren på OFF og hold knappen T4 inntrykt i 5 sekunder.

Med det samme man trykker pa knappen, vil led-lysene som signalerer de aktive filtrene sla seg pa.

Ventilatoren avgir et BIP, og led-lys 2 blinker i 2 sekunder.

Led-lysene 1 og 2 forblir paslatt i cirka 2 sekunder for ventilatoren garetilbake til avslatt tilstand (OFF).

Deaktivering av signaled for skittent kullfilter:

Sett ventilatoren på OFF og hold knappen T4 inntrykt i 5 sekunder.

Med det samme man trykker pa knappen, vil led-lysene som signalerer de aktive filtrene sla seg pa.

Ventilatoren avgir et BIP, og led-lys 2 slr seg av.

Led-lys 1 forblir paslatt i cirka 2 sekunder før ventilatoren garet bilbake til avslatt tilstand (OFF).

Vedlikehold

Adversell For enhver form for rengjoring ell erer vedlikehold ma ventilatorhetten frakobles strommettet ved a dra ut ledningen ell sla av huset sovedstrombryter.

Rengjoring

Ventilatoren mä rengjores javnlig, báde innvendig og utvendig (minst sá ofté som man utfør vedlikehold av fettfiltrne). Til rengjöring benyttes en klut fuktet med et nøytralt rengjöringsmiddel.

Unngå bruk av slipende eller etsendeprodukter.

Adversel: HvisIkke reglene for renjgering og utskifting av filtrene flegs,kan det fore til brann.Det er derfor meget viktig a folge denne bruksanvisningen noye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader pa motoren, brann som skyldes manglende vedlikehold aller andre skader som skyldes at instruksene over ikke er blitt fulgt.

Fettfilteret

Dette mā rengjøres en gang i帽子en (eller nár det elektroniske systemet viser at filteret er skittent – hvis din modell har这部分 funksjonen), med milde (ikke aggressive) rengjöringsmidler, for hand aller i oppvaskmakin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fetfilteret i metall miste fargin, men dets filterkarakteristikker endres absolut nicht.

For a demontere fettfilteret ma man dra i fjærhandtaket.

Fig. 10-30

Holder tilbake ubehalige lukter fra matlaging.

Karbonfilteret kan vaskes annihilver maned (eller när det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjorden) i varmt vann og med egnede rengjöringsmidler, aller i oppvaskmaskin ved 65^ (hvis man vasker det i oppvaskmaskin ma det vaskes med full syklius uten annihil oppvask i maskinen).

Ta vekk overfladig vann ut a odelegge filteret, ta deretter ut "madrassen" innate i plastikkdekselet og sett den i stekeovnen ved 100^ i circa 10 minutter for a tork den ordentlich.

Skift ut "madrassen" hvert 3. År og ellers hvver gang stoffet er skadet.

Kullfilteret ma skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere his ventilatoren brukes mye.

Det kan IKKE vaskes ell berytttes om igjen

Montering

Hekt først kullfilteret bak på ventilatorens metallhekte, og fest det deretter foran med de to kulehändtakene.

Demontering

Fjern kullfilteret ved a dreie kulehändtakene som fester det til ventilatoren 90^

Utskifting av lyspærer

Fig. 31

Koble ventilatoren fra strømnettet.

Bruk bare halogene lyspaerer pa maks 12V-20W-G4, og pass pa a ikke røre dem med hendene.
3. Lukk beskyttelsesdekselet igjen (fjaerfeste).

Manglende overholdelse af kravene for rengoring af emhaeten, og for udskiftning og rengoring af filtrene, medfører brandfare.

Signalering fra fedtfilter

After 40 Funktionstimer blinker lysdiode 1.

Nár dette signalering taendes, skal det monterede ferttfilter vaskes.

Hold tast T4 trykket i 5 sekunder for at tilbagestille signaleringen.

Signalering fra kulfilter

After 160 Funktionstimer blinker lysdiode 2.

Stil emhaeten pa OFF og hold tast T4 trykket i 5 sekunder.

Obs! Inden der udfores nogen form for rengoring ell er vedligeholdelse skal emhaeten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, ell ved at afbryde hjemmets hovedafbryder.

Rengoring

Fjern det overskydende vand uten af odelagge filteret; herefter skal den lille madras fjernes fra plastrammen og laegges i ovn i 10 minutter ved 100^ for at fulfore torgingen.

Udskift den lille madras hver 3. ar og hvis den odelaegges.
