| Tipo de producto | Campana extractora |
| Marca | EICO |
| Modelo | GALAXY P 80 X/W |
| Modo de evacuación | Extractora (evacuación exterior) o recirculación con filtro de carbón |
| Número de velocidades | 4 (incluyendo una intensiva temporizada) |
| Temporización | Sí, ajustable por velocidad (20 min a 5 min) |
| Iluminación | Halógeno 12 V - 20 W máx (G4) |
| Filtro antigrasa | Metálico, lavable en lavavajillas |
| Filtro de carbón (opcional) | Activo, lavable o no según modelo |
| Indicador de saturación filtro antigrasa | Después de 40 horas de funcionamiento (testigo 1 parpadea) |
| Indicador de saturación filtro de carbón | Después de 160 horas (testigo 2 parpadea, activable) |
| Distancia mínima plano de cocción | 50 cm (eléctrica) / 65 cm (gas o mixta) |
| Alimentación eléctrica | 220-240 V ~ 50 Hz (estándar) |
| Mando a distancia | Incluido |
| Uso | Solo doméstico |
| Reciclaje | Conforme RAEE (2002/96/CE) |
Preguntas frecuentes - GALAXY P 80 X/W EICO
Preguntas de los usuarios sobre GALAXY P 80 X/W EICO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones GALAXY P 80 X/W - EICO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GALAXY P 80 X/W de la marca EICO.

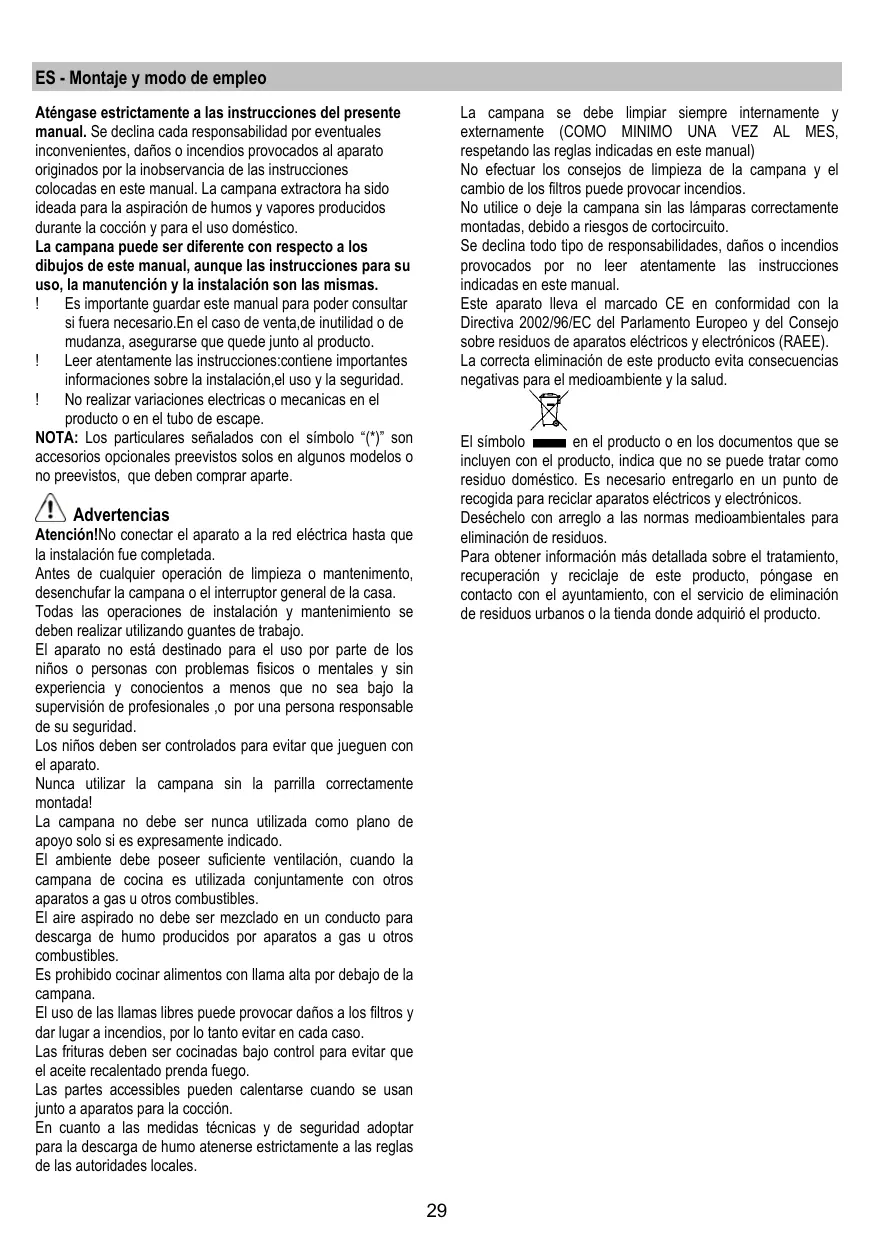

MANUAL DE USUARIO GALAXY P 80 X/W EICO
Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales invenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instructuciones colocadas en este manual. La campana extractor ha sido ideally para la aspiración de humos y vapores produciós durante la coccción y para el uso dométrico.
La campana puede ser diferente con disrespect a los dibujos de este manual, excepte las instrucciones para su uso, la manutencion y la instalacion son las malmas.
! Es importante guardar estemanual para poder consultar sifuera necessario.En el caso de vente,de inutilidad o demudanza,asegurar que quede+junto al producto.
! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
NOTA: Los particularesignalados con el significo " ^ 念 " "son accesosesionales preevistos solos en algunos modelos o no preevistos, que deben comprar bajo.
Advertencias
Atencion!No conectar el aparato a la red electrica hasta que la instalacion fue completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para estar que juguen con el aparato.
Nunca utilize la campana sin la parrilla correctamente montada!
La campana no debe ser nuncautilizada comoplano de apoyo solo si es expresamente indicado.
El ambiente depebe poseer suficiente ventilacion, cuando la campana de cocina esutilizada conjuntamente conothers aparatos a gas uothers combustibles.
El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas uothers combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.
Las fruturas deben ser cocinadas bajo control para evaporar que el aceite recalentado prenda fuego.
Las partes accesibles peuvent calentarse cuando se usesan jusqu'à aparatos para la cocción.
En cuando a las medidas sociales y de seguridad adoptar para la descarga de humano atenerse estricamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA Vez AL MES, Respectando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provoc incendios.
No utilise oooter la campana sin las lamparas correctamente montadas,debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilitadides, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparatoribaelmarcedoCEenconformidad con la Direcva2002/96/EC delParlamento Europeo y del Consejo sobreresiduosde aparatoselectricosyelectriconicos (RAEE).
La correcta eliminacion de este producto evita consecuencias negativas para el medioambiente y la salute.
El symbolo en el producto o en los documentos que se incluyen con el producto, indica que no se pueda trattar como residuo domestico. Esnecessaryaringarlo en un punto de recogida para reciclar aparatos electricos y electronicos.
Deséchéco con arreglo a las normas medioambienteles para eliminación de residuos.
Para Obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto,pongase en contacto con el ayuntimiento, con el service de eliminación de residuos urbanos o la Tienda sobre adquirido el producto.
Utilación
La campana está diseñada para ser realizada tanto en la forma de extracción como para la forma filtrante de interior.
Version aspirante
El vaporiene evacuado hacela externa atraves de un tubo de escape introducido en el laro de sujeccion que se encontrar arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del aro de sujeccion.
En la parte horizontal, el tuboDebe tener una liga. inclinacion hacía el alto
Conectar la campana en los tubos y en los orificios de escape de pared con dimetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinar a una reduccion de los rendimientos de la aspiracion y un drastico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducto cuya longitud sea la minima indispensable.
! Utilice un conductor con el menor número posible de curvas (ángulo máximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor
! Utilice un conducto cuyo interior sea lo mas liso possible.
! El material del conductorDebe estar aprobado de conformidad con las normativas.
Version filtrante
Se debe utilizes un filtrde de carbón activo, disponible del vuestro proveedor.El aire aspirado viene reciclado antes de expulsarlo en el ambiente a工程技术 de la parrilla superior.
Los modelos sin motor de aspiración solamente funciona en version aspirante y tienen que connectarse a unaunidad periférica de aspiración (no suministrada).
Las instrucciones de connexion se proveen con launidad periférica de aspiración.
Instalación
La distancia minima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas asignAR un distancia mayor, hay que tenerlo en consideración.
Conexión electrónica
La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun性和 de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun性和 de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.
Atencion! Antes de reconectar el circuito de la campana a la red y de vericar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Asistencia Técnica.
Montaje
Antes de comenzar con la instalación:
- Asegurar que el producto adquirido, sea de las dimensiones apropriadas para la zona de instalacion escogida.
- Quitar el/los filtros/s al carbón activo (*) si es provisto (ver el párrafo relativo).
- Este/tos va/van montado/s-Newamente si se deseña利用率 en version filtrante.
- Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por exemple bolsas con tornillos (), garantias () etc.), eventualmente quitarlos y conservarlos.
- Si es possible desconectar o quitar los muebles bajo y alrededor del area de instalacion de la campana para tener una mayor accesibility a la / pared al/techo, donde sera instalada la campana. De todasomanas, proteger los muebles y todas las partes necessities para la instalacion. Escoger una superficie plana y cubriría con una protecciondonde apoyar las piezas metálicas.
- Verificar además que en la zonaURTCA de la zona de instalación de la campana (con la campana montada) sea disponible un enchufe electrico y una descarga para el homo hacelateral (solo para la version aspirante).
- Ejecutar todos los trabajo de mampostería你需要los (ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga).
La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un先进技术 calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo de ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamento
Usar la potencia de aspiracion mayor en caso de particular concentracion de vapeores de cocina. Aconcejamos de encender la aspiracion 5 horas antes de iniciaar a cocinar ydeferla en funcao porothers 15 minutes aproximamente.

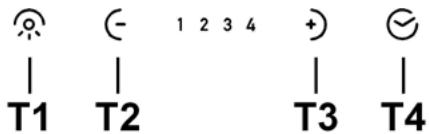

T1. ON/OFF Luces
T2. Decreimento velocidad
Presionando el botón "T2" se obtiene el decrement de la velocidad, desde la velocidad 4 (intensiva) hasta la velocidad 1.
Presionando el boton "T2" durante el funciona a velocidad 1, la campanaalla el estado OFF.
T3 Incremento velocidad
Presionando el pulsador T3 la campanauda del estado OFF a la velocidad 1.
Presionando el pulsador (campana en estado ON) se incrementa la velocidad del motor desde la velocidad 1 hasta la velocidad 4(intensiva).
Para cada velocidad se enciende el correspondiente led.
Velocidad 1 led 1
Velocidad 2 led 2
Velocidad 3 led 3
La velocidad intensiva es temporizada. La temporizacion estandar es de 5^ y, cuando termina, la campana se posiciona a la velocidad 2.
Para desactivar la funciona antes de que termine el tiempo presionar la tecla T2, la campana se posicionará a la velocidad 3.
T4 Temporización velocidad
La temporación de las velocidades se habilita presionando el botón T4, cuandotera la temporación la campana se apaga.
La temporización está sudividida como indicaa a continuación:
Velocidad 1 - 20关键时刻 (led 1 intermitente)
Velocidad 2 - 15关键时刻 (led 2 intermitente)
Velocidad 3 - 10关键时刻 (led 3 intermitente)
Velocidad 4 - 5 horas (led 4 intermitente)
Durante el funciona temporido presionando el botón T2 la campana termina la modalidad temporizada y decrementa la velocidad.
Presionando el boton T3 la campana termina la modalidad e incrementa la velocidad.
Presionando el boton T4 la campana termina la modalidad manteniendo la velocidad configurada.
Señal filtró antigrasa
Después de 40 horas de funciona el led 1 se enciende de modo intermitente.
Cuando aparece esta señal el filtro antigrasa instalado se debe lavar.
Para efectuar el reset de la SERIAL mantener presionado el botón T4 durante 5".
La campana emiterá un "BEEP" y la luz intermitente del led 1 se apaga.
Señal filtró de carbones
Después de 160 horas de funciona el led 2 se enciende de modo intermitente.
Cuando aparece esta señal el filtro de carbones instalado debe ser sustituido.
Para efectuar el reset de la SERIAL mantener presionado el botón T4 per 5".
La campana emiterá un "BEEP" y la luz intermitente del led 2 se apaga.
En el caso de Signals contemporáneo de los dos filtros, la luces intermitentes de los leds 1 y 2 se encienden alternatively.
El reset se realiza efectuando durante 2 vezes el procedimiento arriba descripto.
La prima vez se efectúa el reset de la seals del filtro de carbones, la segunda vez se efectúa el reset de la seals del filtró antigrasa.
En la modalidad estándar la sealsnfiltro de carbones no esta activada.
En el caso en que venga utilizar la campana en version filtrante es besoinariohabilaratelsniflretode carbones.
Activación señal filtro de carbones:
Posicionar la campana en OFF y mantener presionado el botón T4 durante 5".
No apenas se pulsa la tecla se iluminaran los Leds que corresponden a lasindicaciones de los filtrosactualmente activos.
La campana emiterá un "BEEP" y la luz del led 2 permanece intermitente durante 2".
Los leds 1 y 2 permaneceran encendidos durante aprox. 2^ antes de que la campana vuela al estado OFF.
Posicionar la campana en OFF y mantener presionado el botón T4 durante 5".
No apenas se pulsa la tecla se iluminaran los Leds que corresponden a lasindicaciones de los filtresactualmente activos.
La campana emiterá un "BEEP" y el led 2 se apagarà.
El led 1 permanecer éncendido durante aprox. 2^ antes de que la campana vuela al estado OFF.
Mantenimiento
Atencion! Antes de cualquier operation de limpieza o mantenimiento, retire la campana de la red electrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con fecuencia tanto externamente como internamente (con la mesma fecuencia con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilise un paño impregnado de detergente liquido neutro. No utilise products que contengan abrasivos.
NO UTILICE ALCOHOL!
ATENCLON: De no observarse las instrucciones dadas para limiar el aparato y sustituir el bajo, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los días al motor o los incendios provocados en el aparato bajo a intervenciones de mantenimiento Incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Retiene las particulas de grasa produidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necessities) con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metalico puede destenirse pero suscharacteristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle. Fig. 10-30
Filtro al carbón activo (solamente para la version filtrante)
Fig. 29
Retiene los oleros desagradables producidos por el cocinado de alimentos.
El filtro al carbón activo puede ser uno de这些东西:
- Filtro al carbón activo lavable.
- Filtrato carbones activos NO lavables.
Filtro al carbón activo lavable
El filtro al carbón puede lavarse cada dos días (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necessities) con agua caliente y detergentes adecuados o en lavavajillas a 65^ (en caso de lavado con lavavajillas, realice el ciclo de lavado Completely sinplatos en el interior). Quite el agua que haya quadado en el filtro sin estropearlo, après que il almohadillado situado en el interior del armazón de plástico y póngalo en el hora a 100^ durante diezcreturos para seccarlo Completely. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.
Filtro al carbón activo NO lavable
La saturación del carbón activado ocurre cuando da mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso esnecessary sustituir el cartucho al menos cada 4征求意见.
NO puede lavarse o reciclarse.
Montaje
Enganchar el filtro de carbón activo primero, posteriormente sobre la pestaña metalica de la campana, y después en la parte anterior con las dos perillas.
Desmontaje
Quitar el filtro de carbón activo girando 90^ grados las perillas que lo fjan a la campana.
Sustitución de la lampara
Fig. 31
Desconecte el aparato de la red eléctrica.
Atencion! Antes de tocar las lamparas asegurese de que esten frias.
- Extraer la proteccion hacer palance con un peu de destornillador de Boca plana o una herramienta similar.
- Sustituir la lampara dañada.
Utilizar solo lámparas halógenas de 12V -20W max - G4
(Adecuada para su uso en luminaria abierta) prestando atencion en no tocarlas con las manos.
- Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicios de asistencia技术水平ica, controlar que las lámparas estén bien montadas en su sede.
instalado necessita de ser lavado.
