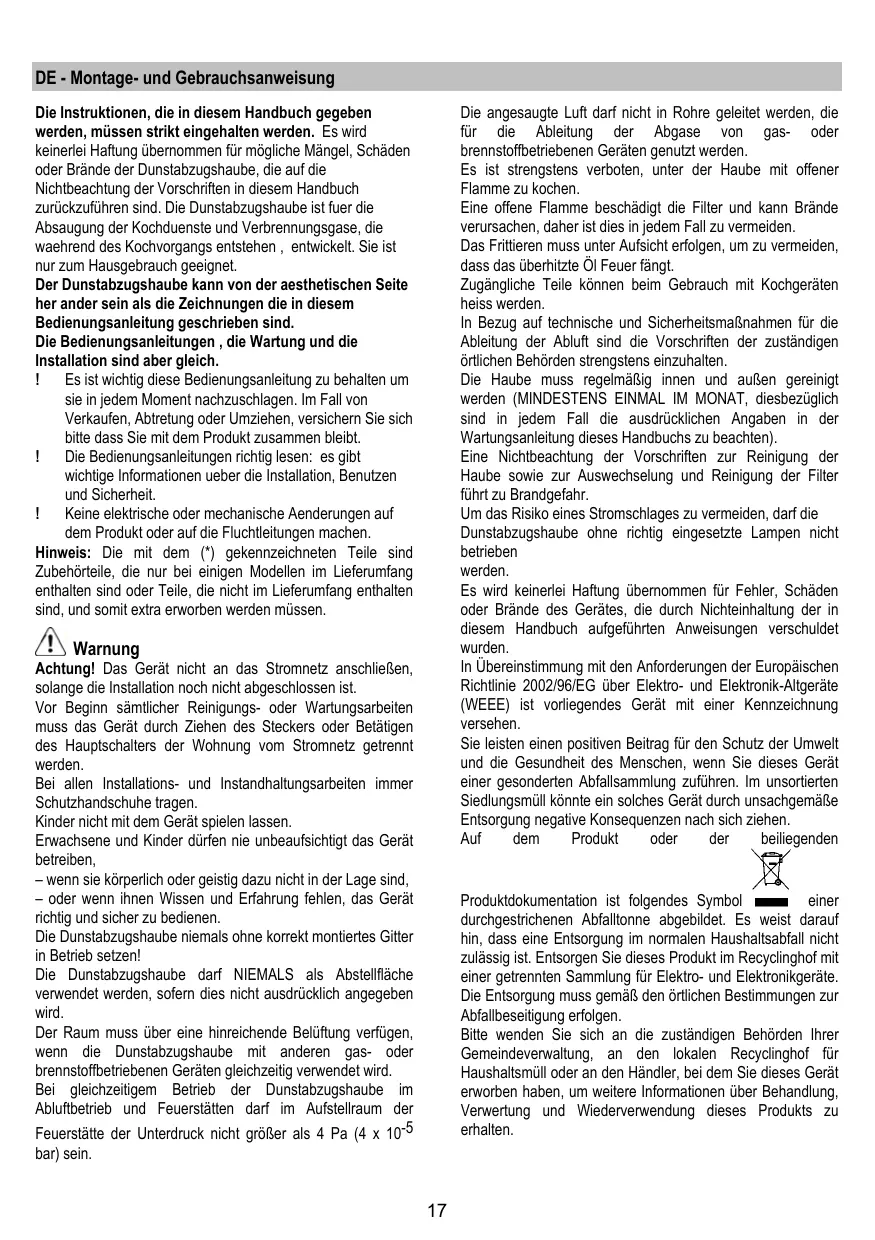

BEDIENUNGSANLEITUNG GALAXY P 80 X/W EICO

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeattung der Vorschriften in thisem Handbuch zusammen zuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die wachrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in thisem

Bedienungsanleitung geschrieben sind.
Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichert Sie sichitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lessen: es gibt wichtige Informationen ueber die Installation, Benutzten und Sicherheit.
Keine elektrische oder Mechanische Aenderungen auf dem Produkt oder auf die Fluchtleitungen machen.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Warning

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn samtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandchuhe,tragen.

Kinder nicht mit dem Gerät spielten halten.

Erwachsene und Kinder)durenie unbeaufsichtigtdasGerat betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaubeorida NiemALSals Abstellflache verwendet werden,sofern dies nicht ausrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, davon ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile konnen beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen ortlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigeninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung.

Um das Risiko eines Stromschages zu vermeiden, damit die Dunstabzugshaube ohne richtig eingesetztte Lampen nicht betrieben

werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerä durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubrangenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht gefeliefert und soll separat angekauft werden.

Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage möglich nach obenGENeigt sein (ca. 10% ),damit die Luft ungehindert ins Freie abgeleitet werden kann.

Note. Soltte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieserer entendet werden.

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem Selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Jegliche Verantwortung diesbezueglich wird davon abgelenkt

Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.
! Die Innenfläche der Leitung muss so glatt wie möglich sein.
! Das Material der Leitung muss von den Normen zugelassen sein.

Umluftbetrieb

EsisteinAktiv-Kohlefilterzubenutzen,derbeiHjem Fachhandlererhaltlichist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten bevor diese durch das obere Gitter in die Kuche zurückströmt.

Modelle ohne Saugmotor Funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubeorida 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprchende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestellt; sollte das Kabel beschadigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
  Entfernen Sie den/die Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung").Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewisern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhenden, entfern Sie dieses und haben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die*hintere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sieitte eine Schutzabdeckung auf die Kochplatte, Arbeitsflache, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wahlen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile daraufuf.
  Vergewisern Sie sich zudem, dass in der Höhe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglicher ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließlich (nur Abluftbetrieb).
• Führn Sie alle notwendigen Arbeitsen durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten.

T1. ON/OFF Beleuchtung

T2. Reduzierung der Motorgeschwindigkeit

Bei Betätigung der Taste "T2" wird die Motorgeschwindigkeit von der 4. Intensiven Geschwindigkeitsstufe zur 1. Geschwindigkeitsstufe reduziert. Bei Betätigung der Taste "T2" während des Betriebes in der 1. Geschwindigkeitsstufe schaltet sich die Haube auf AUS ein.

T3 Erhöhung der Motorgeschwindigkeit

Bei Betätigung der Taste T3 schaltet sich die Haube von AUS auf die 1. Geschwindigkeitsstufe ein.
Bei Betätigung der Taste (bei Haube auf EIN) wird die Motorgschemwindigkeit von der 1. zur 4. (Intensive) Geschwindigkeitsstufe geschellt
Jeder Geschwindigkeitsstufe entspricht eine Led.
Geschwindigkeitsstufe 1 Led 1
Geschwindigkeitsstufe 2 Led 2
Geschwindigkeitsstufe 3 Led 3
Intensive Geschwindigkeitsstufe Led 4 (blinkend)
Die intensive Geschwindigkeitsstufe schaltet sich selbst nach 5' aus und der Motor keht zu der 2. Geschwindigkeitsstufe zurück.
Um diese Funktion vor Ablauf dieser Zeit zu deaktivieren, die Taste T2 betätigten. Der Motor wird sich auf die Geschwindigkeitsstufe 3 stellen.

T4 Timer

Die Schaltuhr aktiviert sich, wenn die Taste T4 gedrück wird. Nach Ablauf der Zeit schaltet sich die Haube ab. Der Timer ist so geteilt: Geschwindigkeitsstufe 1 - 20 Minuten (Led 1 blinkend) Geschwindigkeitsstufe 2 - 15 Minuten (Led 2 blinkend) Geschwindigkeitsstufe 3 - 10 Minuten (Led 3 blinkend) Geschwindigkeitsstufe 4 - 5 Minuten (Led 4 blinkend)

Wenn die Taste T2 während des Betriebs des Timers betätig wird, schaltet die Haube die Timer-Betriebsart ab und reduziert die Geschwindigkeit.

Wird die Taste T3 betägt, schaltet die Haube die Timer-Betriebsart und erhöht die Geschwindigkeit

Wird die Taste T4 betätig, schaltet die Haube die Timer-Betriebsart und die eingestellte Geschwindigkeit bleibt erhalten.

Fettfiltersattigungsanzeige

Nach 40 Betriebsstunden startet die Led 1 zu blinken. Die Filtersattigungsanzeige teilt Ihnen mit, wenn Sie ihren Filter reinigen müssen. Um die Filtersattigungsanzeige zu loschen, die Taste T4 5" lang gedrück halten. Ein Signalton ertont und die Led 1 schaltet sich ab.

Aktivkohlefiltersattigungsanzeige

Nach 160 Betriebsstunden startet die Led 2 zu blinken. Die Aktivkohle filtersattigungsanzeige teilt Ihnen mit, wenn Sie Ihnen Filter wechseln müssen. Um die Filtersattigungsanzeige zu loschen, die Taste T4 5" lang gedrückt halten. Ein Signalton ertont und die Led 2 schaltet sich ab.

Bei gleichzeitiger Anzeige des Fettfilters und des Kohlefilters wird die Leds 1 und 2 abwechselnd blinken.
Für den Reset führen Sie deniben beschriebenen Vorgang zweimal durch.
Das erst Mal wird die Aktivkohlefilteranzeige rückgesetzt. Das zweite Mal wird die Fettfilteranzeige ruckgesetzt.

Bei der Standard-Betriebsart ist die Aktivkohlefilteranzeige nicht aktiv.
Bei der Umluftversion muss die Aktivkohlefilteranzeige aktiviert werden.

Aktivkohlefilteranzeige aktivieren:

Die Haube auf OFF stellen und die Taste T4 5" lang gedrück halten.

Nachdem die Taste betätig ist, leuchten sich die Leds für die Filtersattigungsanzeige auf, die aktiv sind. Ein Signalton ertont und die Led 2 wird 2" lang blinken. Die Leds 1 und 2 bleiben für ca. 2" lang eingeschaltet, bevör die Haube auf OFF gestellt wird.

Aktivkohlefilteranzeige deaktivieren:

Die Haube auf OFF stellen und die Taste T4 5" lang gedrück
haften.
Nachdem die Taste betätigt worden ist, leuchten sich die Leds
für die Filtersattigungsanzeige auf, die aktiv sind.
Ein Signalton ertont und die Led 2 schaltet sich ab.
Die Led 1 bleibt für ca. 2" lang eingeschaltet, bevor die Haube
auf OFF gestellt wird.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen zahligereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schaden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Fettfilter

These dieren dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungsanzeigessystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülung ergolfen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfüllen, was seine Filtertermkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Bild 10-30

Aktivkohlefilter (nur bei der Umluftversion)

Bild 29

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Es sind zwei Versionen Aktivkohlefilter erhältlich:

waschbar.
NICTHWaschbar.

Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt) in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in dieser Fall den vollständigen Spulzyklus - ohne weiteres Geschirr - einschalten).

Das überschüssige Wasser entfern, ohne damit den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfern und diese bei 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Der NICHT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sätigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Montage

Den Aktivkohlefilter zuerst von hinten auf der metallischen Feder der Saugkappe anhaengen, dann von vorne mit den zwei Knoepfen.

Demontage

Den Aktivkohlefilter entnahmen, in dem man die Knoepfe die an der Saugkappe fixiert sind auf 90^ dreht.

Ersetzen der Lampen

Bild 31

Das Gerat vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekührt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf auf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schlieben (Schnappverschluss).

Sollete die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst weset.
