Overhold vennligst alle instruksjonene i denne veiledningen.

Fabrikanten fraskriver seg ethvert ansvar for eventuelle feil, skader eller brann forårsaket av apparatet, men som en følge av manglende overholdelse av instruksjonene i denne veiledningen.

Kjøkkenventilatoren kan ha et annet utseende i forhold til modellen på tegningene i denne veiledningen. Veiledningen til bruk, vedlikehold og installasjon er uendret.

Med forbehold om trykkfeil og endrede spesifikasjoner.

1. Produsenten er ikke ansvarlig for eventuelle skader som følge av ukorrekt eller feil installasjon.
2. Kontroller at strømnettets spenning er den samme som den angitte spenningen på merkeplaten inne i kjøkkenventilatoren.
3. For Klasse I-apparater må det også kontrolleres at strømforsyningen er jordet. Ved tilkobling til strømnettet (230 V) må viften kobles til en driftsikker stikkontakt.
4. Viften er produsert for å fjerne os som oppstår under matlaging og må derfor kobles til en egnet ventilasjonskanal (ø150 mm). Viften må ikke kobles til en skorstein, røykkanal eller en kanal til utstøtningsgass som allerede er i bruk. Kjøkkenventilatoren er utelukkende beregnet til å fjerne os og lukt i kjøkkener i private husholdninger.
5. Minste tillatte sikkerhetsavstand mellom komfyrens overflate og kjøkkenventilatorens underside er 450 mm. Viften må monteres minst 450 mm over elektriske koketopper og minst 650 mm over en gasskomfyr.

1. Rørføring skal være så kort som mulig.
2. Kjøkkenventilatoren må ikke kobles til en kanal som fører forbrenningsgasser ut i friluft (for eksempel oljefyr, vedovner eller lignende).
3. Skal kjøkkenventilatoren brukes i forbindelse med ikke-elektriske apparater (gasskomfyr, gasstopper og lignende) må det sikres at det er lufttilgang til rommet slik at avtrekksgassene ikke slår tilbake. Kjøkkenet må ha tilstrekkelig ventilasjon (forsyning av friskluft) for å sikre en tilstrekkelig mengde ren luft.
4. Det må ikke benyttes høy, åpen flamme under kjøkkenventilatoren mens den er i bruk. Juster brenneren slik at flammene rettes mot panne-/grytebunnen, de må ikke nå ut over bunnkanten.

5. Unngå bruk av åpen flamme og flambering. Matretter som tilberedes i fett bør overvåkes slik at overopphetet fett ikke slår flammer. Frityrgryter må overvåkes konstant da kokende olje kan sprute inn i flammene.

6. Viftens fettfiltre må som minimum rengjøres annen hver måned, da fettmettede filtre er lett antennelige.

7. Kjøkkenventilatoren må rengjøres ofte, både inn- og utvendig (minimum én gang hver måned). Overhold under alle omstendigheter vedlikeholdsanvisningene i denne bruksanvisningen.
8. Manglende rengjøringsoverholdelse av kjøkkenventilatoren, samt utskifting og rengjøring av filtrene, medfører brannfare.
9. Sørg alltid for at strømforsyningen til kjøkkenventilatoren er slått av før du starter med rengjøring, filterskifte eller reparasjon.
10. Sikker bruk er kun mulig når det negative trykket i rommet, hvor viften benyttes sammen med forbrenningsapparater som bruker luft fra rommet, ikke overstiger 0,004 millibar (gjelder ikke om kjøkkenventilatoren brukes med resirkulering)
11. Apparatet er ikke beregnet til å skulle brukes av mindre barn, svekkede personer uten oppsyn eller personer uten kjennskap og erfaring, så sant disse ikke overvåkes eller opplæres av personer som er ansvarlige for sikkerheten deres.
12. Kjøkkenventilatoren må, på grunn av støtfare, ikke benyttes eller etterlates uten korrekt innsatte lyspærer.

II. Komponenter

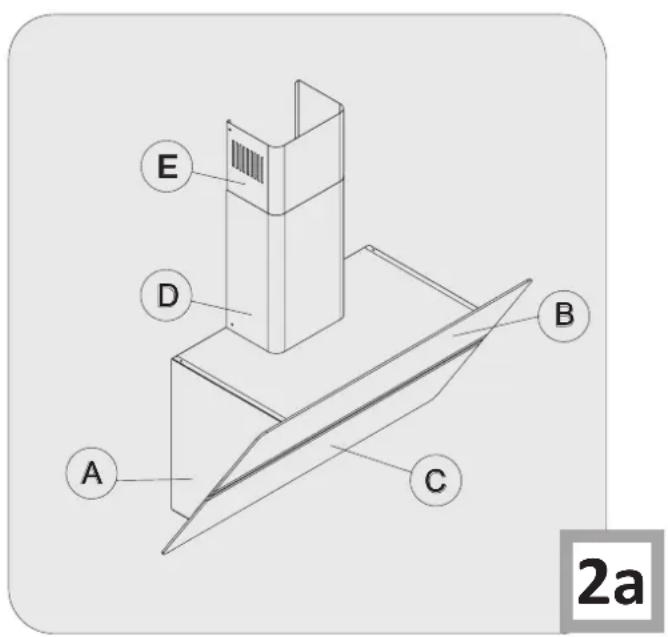

Viften består av følgende komponenter (figur 2)

1. Selve viften A og B, C
2. ∅verste E, og nederste skorsteinsmodul, D
3. Veggbeslag K til øverste skorsteinsmodul E
4. Ledeplate F for luftstrømmen i resirkuleringstilstand.
5. Veggmonteringsbeslag
6. Medfølgende pluggene H, I og J

Det anbefales at kjøkkenventilatoren installeres av autorisert personale og at to personer utfører oppgaven. Monteringen bør foregår på denne måten (figur 3):

1. Marker borehull på veggen
2. Monter kjøkkenventilatoren
3. Koble kjøkkenventilatoren til avtrekksrøret.
4. Koble kjøkkenventilatoren til strømnettet.
5. Montér veggbeslaget i korrekt høyde

6. Monter begge skorsteinsdelene

7. Marker minimumsavstand mellom komfyren og kjøkkenventilatoren Bor hull i veggen og sett inn pluggene

Viften åpnes ved å løfte den nederste platen med to hender utfor belysningen.

Viften har en gassarm som bærer vekten av glassfronten etter åpning. Det er nødvendig å åpne fronten for å rense fettfilteret og ved skifte av kull-/resirkuleringsfilter. Før bruk er det vanlig å lukke fronten igjen, men den kan stå åpen under bruk.

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Obs! Undersøk alltid at nettledningen er riktig montert F∅R kjøkkenventilatoren kobles til strømnettet og det utføres funksjonskontroll. Etter at strømmen har blitt koblet til ventilatoren, bør du kontrollere at både lys og motor fungerer.

2. Drift

2.1 Tilkobling av avtrekkskanal

Luften ledesut i det fri via et avtrekksrør fastmontert til samleflensen. Viften kobles til avtrekksrøret og -hullet i veggen som skal ha en diameter som passer til luftutsugingen (stussflens).

Dersom røret og hullet har en diameter som er mindre, forringes utsugingskapasiteten samtidig som støyen øker betydelig. Produsenten fraskriver seg ethvert ansvar i denne forbindelse.

2.2 Tilkobling av filtrerende versjon

Når viften har blitt installert med resirkuleringsfunksjon avfettes luften, samtidig som lukten fjernes, før den innsugde luften returneres tilbake til rommet gjennom åpninger i skorsteinen.

For å bruke kjøkkenventilatoren på denne måten må den monteres med et supplerende filtrerings-system basert på aktivt kull. I tillegg anbefales montering av platen F, for å lede luftstrømmen.

2.3 Sugestyrker

Viften har fire forskjellige ventilatorhastigheter. Bruk den høyeste hastigheten ved høy konsentrasjon av damp i kjøkkenet. Det anbefales at kjøkkenventilatoren slås på 5-10 minutter før matlagingsstart og slås av cirka 15 minutter etter endt matlaging.

IV Bruk og vedligeholdelse

1. Betjening

1.1 Betjeningspanel

Viften er utstyrt med sensor touchkontroll og et digitalt display som viser sugestyrkenivå og/eller timeraktivering.

1. OFF motor. Ved trykk på „-” under hastighet 1, stilles ventilator på OFF.

2. ∅king av hastighet. Ved trykk på „+” går ventilatoren over fra avslått tilstand (OFF) til hastighet 1. Ved trykk på „+” mens ventilatoren er påslått (ON), øker motorhastigheten fra hastighet 1 til hastighet 4. For hver hastighet vil det tilsvarende led-lyset slå seg på. Hastighet 1 led-lys 1, Hastighet 2 led-lys 2, Hastighet 3 led-lys 3, Hastighet 4 led-lys 4. Trykk på "+" eller "-" for valg av sugestyrke.

3. Tidsinnstilling av hastighet. Trykk på „ ” “TIMER” (på noen modeller er "Timer" vist med et lysende "T") for å innstille timerfunksjonen

4. ON/OFF lys. Trykk på "L" for å slå lyset av eller på.

Lyset dimmes ved å holde nede "L" knappen i 3 sekunder, som dimmer lyset med ett steg. To lett dimme trinn er mulig

1.2 Funksjoner

Timer

1. Viften kan programmeres til å slås av automatisk etter 10-90 minutter i intervaller á 10 minutter.
2. Timeren aktiveres ved å trykke på „mens viften er innstilt med den ønskede sugestyrken. LED-indikatoren blinker for å informere om at kjøkkenventilatoren kan programmeres.
3. Trykk på "+" for å velge innstillingen som slår av viften automatisk. Antall minutter svarer til tallet som vises i displayet multiplisert med 10 (1 = 10 min, 2 = 20 min, 3 = 30 min osv. opp til 90 min.).
4. Den ønskede innstillingen bekreftes ved å trykke " LED-indikatoren stopper å blinke og viser den innstilte tid (blinkende prikk angir tid til viften slås av).
5. ∅nsker du å slå av timerfunksjonen skal du trykke " på ny.

NB: TIMER-innstillingen må være avsluttet i løpet av 20 sekunder. Hvis ikke vender kjøkkenventilatoren automatisk tilbake til normal drift.

Ved strømbrudd kan det hende at viften ikke oppfatter tastaturkommandoer. Dersom dette er tilfellet kan man bli nødt til å slå strømforsyningen til kjøkkenventilatoren av og på.

2. Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkkenventilatoren sikrer en god og feilfri drift og forlenger ventilatorens levetid. Før vedlikehold eller rengjøring skal kjøkkenventilatoren slås av eller strømmen kobles fra.

2.1 Metall fettfilter

Tilbakeholder fettpartiklene som dannes under mattilbereding.

Fettfilteret rengjøres med skånsomme va- skemidler minst annen hver måned. Filteret kan også vaskes i oppvaskemaskin ved lave temperaturer og med en kort oppvaskesyklus. Ved vask i oppvaskemaskin kan fettfilteret misfarges uten at dette har negativ innflytelse på filterets egenskaper.

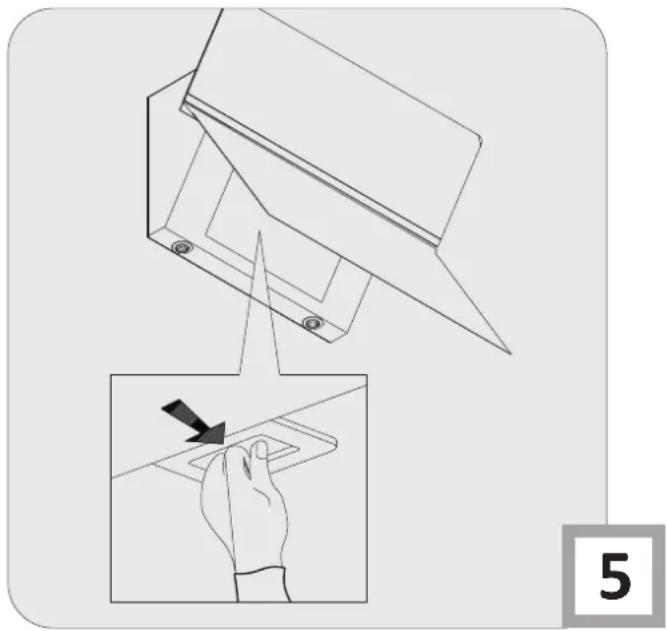

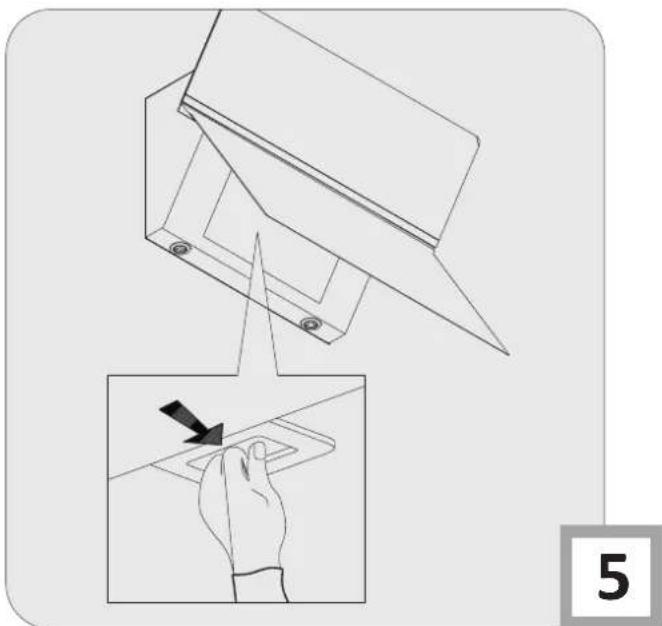

Dra i fjærhåndtaket for å demontere fettfilteret. (figur 5)

Kullfilter benyttes kun när viften installeres med resirkulering i stedet for med avtrekk til friluft. Den innsugde luften avfettes, samtidig som lukten fjernes, før luften sendes tilbake i rommet. For å bruke kjøkkenventilatoren på denne måten må det monteres et supplerende filtreringssystem basert på aktivt kull.

Kullfilter

1. Filteret fanger opp lukt fra matlagingen
2. Filtertypen til denne kjøkkenventilatoren er med aktivt kull og kan IKKE vaskes eller gjenbrukes.
3. Kullfilteret må skiftes hver fjerde måned, eller avhengig av bruk.

Montering (figur 6)

1. Apne frontpanelet.
2. Fjern metall fettfilteret.
3. Fest kullfilteret innvendig på fettfilteret.
4. Monter metall fettfiltrene igjen.

Belysningen består av 2 x 3 W LED-lys. NB! De individuelle diodene kan ikke skiftes. Hvis det blir nødvendig å skifte LED-lys må hele "spotten" byttes.

2.4. Rengjøring

Kjøkkenventilatoren krever jevnlig rengjøring, både på inn- og utsiden (minst like ofte som fettfiltrene). Benytt en fuktig klut med nøytrale og skånsomme rengjøringsmidler i flytende form. Unngå produkter som inneholder slipemidler og benytt ALDRI sprit.

Pass på: Manglende overholdelse av produktets vedlikeholds- og filterskifteveiledning medfører brannfare. Det oppfordres derfor til at instruksjonene følges. Før vedlikehold eller rengjøring skal kjøkkenventilatoren slås av eller strømmen kobles fra.

• Rengjør og/eller skift filtrene iht. angitte tidsintervall.
• Rengjør kjøkkenventilatoren med en fuktig klut og nøytrale, flytende rengjøringsmidler.

Det anbefales å unngå bruk av følgende ved normal rengjøring av kjøkkenventilatoren:

1. Våt klut eller svamp og rennende vann.
2. Oppløsningsmidler eller sprit. Disse kan gjøre lakkerte overflatter matte.
3. Etsende midler. Dette gjelder spesielt ved rengjøring av elementer i rustfritt stål.
4. Hardt, grovt stoff.

BORTSKAFFELSE

Fabrikanten fraskriver seg ethvert ansvar for eventuelle feil, skader eller brann forårsaket av apparatet, men grunnet manglende overholdelse av instruksjonene i denne bruksanvisningen.

Dette apparatet er merket i overensstemmelse med det Europeiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Elektrisk og elektronisk utstyr inneholder materialer, stoffer og komponenter som kan være skadelige for menneskers helse, og/eller miljøskadelige, dersom kassert utstyr ikke håndteres korrekt.. Elektrisk og elektronisk utstyr er merket med den nedenstående, overkryssete søppelbøtten som symboliserer at utstyret ikke må bortskaffes sammen med usortert husholdningsavfall.

Alle kommuner har etablerte innsamlingsordninger (gjenbruksstasjoner og andre innsamlingssteder) hvor elektrisk og elektronisk avfall kan avleveres gratis. Noen steder blir avfallet hentet direkte fra husholdningene.

Nærmere informasjon fås hos kommunenes tekniske forvaltning.
