GEBRUIKSAANWIJZING MSP 1512 DOMETIC

Maak kennis met het omvangrijke productscala van de firma Domatic WAECO. Bestel onsite catalogus gratis en vrijblijvend onder het internetadres:

www.dometic-waeco.com

Lees deze aanwijzing voor de montage en de ingebruikname zorgvuldig door en bewaar ze. Geef de aanwijzing bij doorverkoop van het toestel door aan de gebruiker.

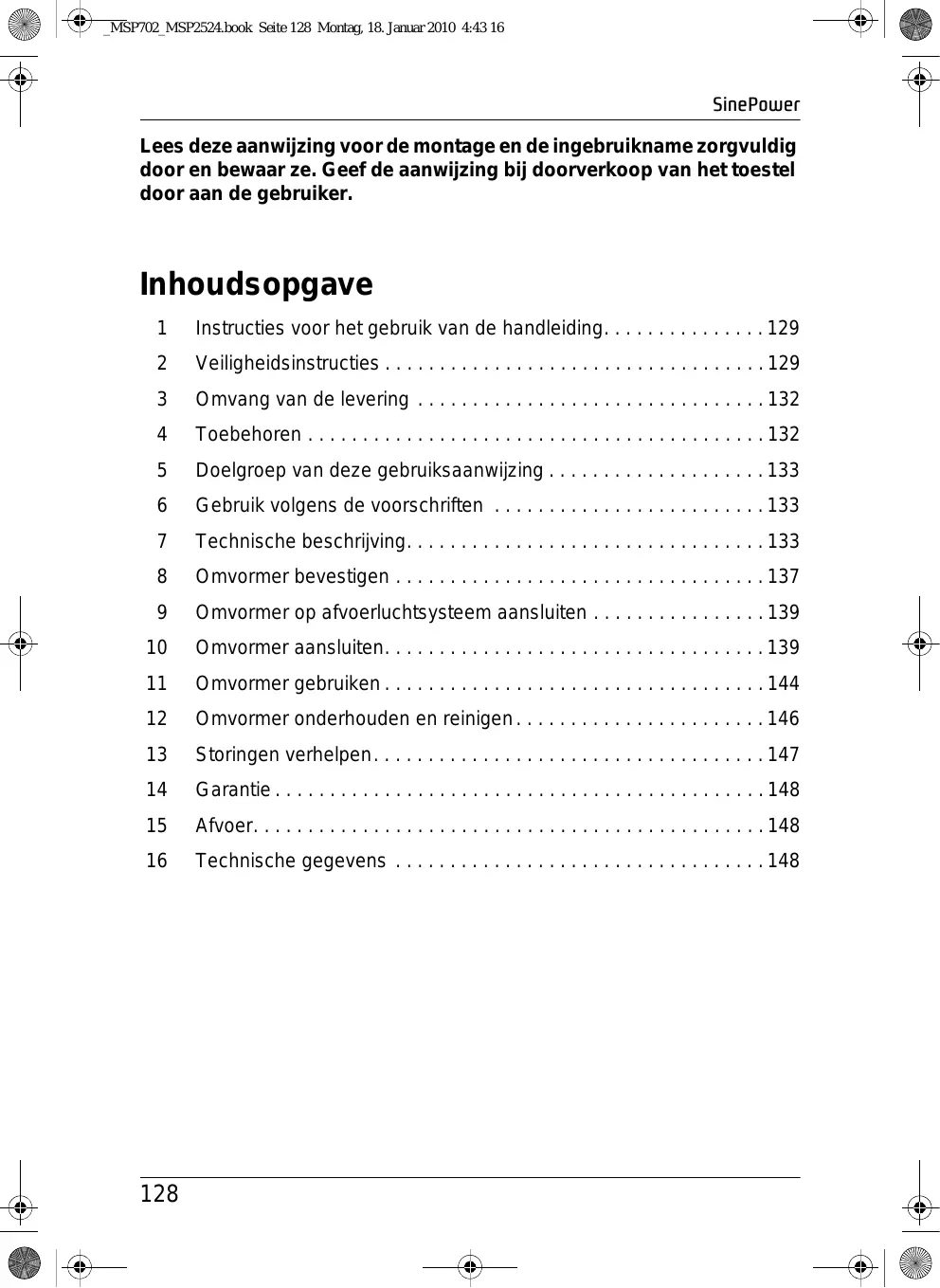

Inhoudsopgave

1 Instructies voor het gebruik van de handleiding. 129
2 Veiligheidsinstructures 129
3 Omvang van de levering 132
4 Toebehoren 132
5 Doelgroep van deze gebruiksaanwijzing 133
6 Gebruik volgens de voorschriften 133
7 Technische beschrijving. 133
8 Omvormer bevestigen 137
9 Omvormer op afvoerluchstystema aansluiten 139
10 Omvormer aansluiten. 139
11 Omvormer gebruiken 144
12 Omvormer onderhoden en reinigen 146
13 Storingen verhelpen. 147
14 Garantie 148
15 Afvoer. 148
16 Technische gegevens 148

1 Instructies voor het gebruik van de handleiding

Waarschuwing!

Veiligheidsinstructie: het Niet in acht nemen hiervan kan materiaiele schade tot gevolg hebben en de werking van het toestel beperken.

Waarschuwing!

Veiligheidsinstructie, wijst op gezaven met betrekking tot elektrische stroom of elektrische spanning: het Niet in acht nemen hiervan kan materièle schade en lichamelijk letsel tot gevolg hebben en de werkung van het toestel beperken.

Instructie

Aanvullende informatie voor het bedieren van het toestel.

Handeling: dit symbol geeft aan dat u iets moet去做. De vereiste handelingen worden stap voor stap beschreiben.
Dit symbol beschrijft het resultaat van een handeling.

Neem ook de volgende veiligheidsinstrumenties in acht.

2 Veiligheidsinstructies

De fabrikant kan nicht aansprakelijk gesteld worden voor schade veroorzaakt door:

• montage- of aansluitfouten
• beschadigingen aan het toestel door Mechanische invloeden en overspanningen,
• veranderingen aan het toestel zonder uitdrukkelijke toestemming van de fabrikant,
• gelebruik voor andere dan de in de handleiding beschreiben toepassingen.

Neem de volgende fondamentele veiligheidsmaatregelen bij het gebruik van elektrische toestellen in acht om u te beschermen gegen:

• elektrische schokken
  brandgevaar
• verwondingen

2.1 Algemene veiligheid

• Bij de opbouw van de 230V_AC -circuit met verdendoos要去 beslist door een vakkundige persoon een verilheidsschakelaar (Fl-schakelaar) worden ingebouwd en een aardleiding worden aangebracht, zie hoofdstuk „Meerdere verbruikers aansluten" op pagina 142.
• Elektrische toestellen zijn geen speluelgoed!

Kinderen können de gelevaren, die van elektrische toestellen uitgaan, nicht goed inschatten. Laat kinderen nicht zonder toezicht elektrische toestellen gebruiken.

• Personen die door hun psychische, sensorische of geestelijkke vaardigheden of hun onervarenheid of onwetendheid Niet in staat+zijn om de koelbox veilig te gebruiken,ogens dit toestel nicht zonder toezicht of instructie door een verantwoordelijk persoon gebruiken.
• Gebruik het toestel alleen waarvoor het bestemd is.
• Gebruik het toestel Niet in een vochtige of native omgeving.
• Gebruik het toestel Niet in de buurt van brandbare materialen.
• Gebruik het toestel Niet in explosieve omgevingen.
• Het onderhoud en de reparatie mogen alleen door een vakman uitgevoerd worden die met de daarmee verbonden genvaren resp. de betreffende voorschriften vertrouwd is.

2.2 Veiligkeit bij de installmentie van het toestel

Zorg ervoor dat het toestel stabel staat!
Het toestel moet zo veilig opgesteld en bevestigd worden dat het Niet kan omvallen of maar beneden kan vallen.
- Beveilig het toestel zodiacig dat kinderen er geen toegang toe hebben.
Er kunden gezaren ontstaan die door kinderen nicht herkend worden!
- Stel het toestel Niet aan een warmtebron (zonnestraling, verwarming enz.) bloot. Vermijd zo bijkomende opwarming van het toestel.

Bij installations op boten

• Bij een verkeerde installmentie van elektrische toestellen op boten kan er corrosieschade aan de boot ontstaan. Laat de installmentie van de omvormer door een deskundige (boot-)elektricien uitvoeren.

• Moeten leidingen doorplaatwanden of andere scherpe wanden geleid worden, gebruik dan lege buizen of leidingdoorvoeren.
• Leg de leidingen nicht los of scherp geknikt op elektrisch geleidend materiaal (metaal).
• Trek nicht aan leidingen.
• Plaats een 230-V-netsnoer en 12/24-V-gelijkstroomleiding Niet samen indezelfde kabelgoot (lege buis).
• Bevestig de leidingen goed.
• Leg de leidingen zodanig dat er nicht over gestruikeld kan worden en beschadiging van de kabel uitgesloten is.

2.3 Veiligkeit bij het gebruik van het toestel

• Gebruik het toestel alleen als de behuizing en de leidingen onbeschadigdহn.
• Let erop dat de luchtin- en uitgangen van het toestel nicht afgedekt worden.
• Let op een goede ventilatie.
• Verbind de 230-V-uitgang van de omvormer (afb. 2 4, paging 4) nicht met een andere 230-V-bron.
• Ook na het uittallen van de veiligheidsinrichting (zekering) blijven delen van de omvormer onder spanning.
• Onderbreek bij werkzaamheden aan het toestel.altijd de stroomtoevoer.

3 Omvang van de levering

Pos. in afb. 1, pag. 3	Omschrijving
1	Omvormer
2	Houders MSP 702, MSP 704, MSP 1012, MSP 1024, MSP 1512, MSP 1524: 4 houders MSP 2012, MSP 2024, MSP 2512, MSP 2524: 6 houders
3	Aansluitkabel met geaarde stekker (voir 230 V AC-voeding)
4	Aansluitkabel met geaarde koppeleng (voir 230 V AC-uitgang)
5	Afvoerluchtadapter MSP 702, MSP 704, MSP 1012, MSP 1024, MSP 1512, MSP 1524: ieder 1 afvoerluchtadapter MSP 2012, MSP 2024, MSP 2512, MSP 2524: ieder 2 afvoerluchtadapters
6	Kabelhouder
7	Binnenzeskant-sleutel
-	Bevestigingsmaterial
-	Gebruiksaanwijzing

4 Toebehoren

Omschrijving	Artikelnr.
Afstandsbediening	MCR-7
Afstandsbediening	MCR-9

5 Doelgroep van deze gebruiksaanwij-zing

Het hoofdstuk „Omvormer aansluiten“ auf Seite 139 is uitsluitend gericht op vakkundige Personen, die vertrouwd zijn met de betreffende VDE-richtlijnen. Alle overige hoofdstukken zijn ook gericht op de gebruiker van het toestel.

6 Gebruik volgens de voorschriften

De SinePower omvormers dienen ervoor om gelijkspanning van 12 V resp. van 24 V in een 230-V-wisselspanning van 50Hz om tezetten.

12V:

SinePower MSP 702, Artikelnr. MSP700-012

SinePower MSP 1012, Artikelnr. MSP1000-012

SinePower MSP 1512, Artikelnr. MSP1500-012

SinePower MSP 2012, Artikelnr. MSP2000-012

SinePower MSP 2512, Artikelnr. MSP2500-012

24V:

SinePower MSP 704, Artikelnr. MSP700-024

SinePower MSP 1024, Artikelnr. MSP1000-024

SinePower MSP 1524, Artikelnr. MSP1500-024

SinePower MSP 2024, Artikelnr. MSP2000-024

SinePower MSP 2524, Artikelnr. MSP2500-024

Waarschuwing!

Bij voertuigen, waar bij de pluspool van de accu met het chassis is verbonden, mag de omvormer Niet worden gebruikt.

7 Technische beschrijving

De omvormers können overal worden gebruikt, waar

• een 12 V DC-aansluiting

(SinePower MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512)

• een 24 V DC-aansluiting

(SinePower MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524)

aanwezig is. Door het geringe gewicht en de compacte constructie kan dit toestel zonder problemen in campers, bedrijfsvoertuigen of motor- en zeilbooten worden ingebouwd.

De uitgangsspanning kommt overeen met de huishoudspanning UIT het stopcontact (zuivere sinusspanning).

De omvormer beschicht over een AC-voorrangschakeling van 230 V. Als er een externe AC-spanning van 230V aanwezig is dan worden deze bij voorrang gebruikt. Is er geen externe AC-spanning van 230 V aanwezig, dan worden voor de voedingsspanning de aangesloten accu gebruikt.

Neem de waarden voor continu uitgangsvermogen en piekuitgangsvermogen in acht, zoals in hoofdstuk „Technische gegevens" op pagina 148 aangegeven. Toestellen die een hogere vermogensbehoefte hebben, mo- gen nicht aangesloten worden.

Instructie

Houd er bij de aansluiting van toestellen met elektrische aandrij-ving (bijv. boormachine, koelkast etc.) rekening mee dat deze voor het opstarten vaak een hoger vermogen nodig hebben dan is aan-gegeven op het typeplaatje.

De omvormer beschicht over verschillende beveiligungen:

• Overspanningsbeveiliging: de omvormer schakeltuit, als de spanningswaarde boven de uitschakelwaarde stijgt. Hij start weer, als de spanning tot op de herstartwaarde daalt.
• Onderspanningsbeveiliging: de omvormer schakeltuit, als de spanningswaarde onder de uitschakelwaarde daalt. Hij start weer, als de spanning tot op de herstartwaarde stijgt.
• Oververhittingsbeveiliging: de omvormer schakeltuit, als de temperatuur binnen het toestel of de temperatuur bij de koelplaat hoger is dan een uitschakelwaarde. Hij start weer, als de spanning tot op de herstartwaarde stijgt.

Instructie

De afzonderlijke schakelwaarden vindt u in hoofdstuk „Technische gegevens" op pagina 148.

Om de accu, waaraan de omvormer worden aangesloten, Niet te snel te ontla-den, kan de omvormer in een energiespaarmodus (stand-by) worden geschakeld.

De omvormer kan met de meegeleverde afvoerluchtadapter worden aangesloten op een afvoerluchtsysteme. Daardoor wordt de warme afvoerlucht waar buiten geleid.

Om de aansluitkabels aan dechterzijde van het toestel te bevestigen kan de kabelhouser worden gezruikt.

De omvormer kan met een externe schakelaar (niet bij levering inbegrepen) in een uit worden geschakeld.

Als toebehoren biedt de fabrikant een afstandsbediening aan voor de besturing van de omvormer.

7.1 Toestelbeschrijving

De omvormer bezit de volgende aansluitingen, displays en bedienings-elementen:

Pos. in afb. 2, pag. 4	Element
1	Hoofdschakelaar
	0 / Off: toestel uitgeschakeld
	I / On: toestel ingeschakeld
	II / Remote: het toestel kan met een externe schakelaar worden in- en uitge-schakeld of door een afstandsbediening (toebehoren) worden bestuurd
2	LED „Power Status“, geeft de bedrijfstoestand aan
3	LED „Load Level“, geeft het afgegeven vermogensbereik aan
4	LED „Input Level“, geeft het ingangsspanningsbereik aan
5	Draadboringen voor de bevestiging van de afvoerluchtadapter
Pos. in afb. 3, pag. 4	Element
1	DIP-schakelaars voor het instellen van de energiespaarmodus
2	Zekering
3	230 V AC-ingangsbus
4	230 V AC-uitgangsbus
5	Aard-klem
6	Remotepoort Il voor de aansluiting van een afstandsbediening (toebehoren)
7	Remotepoort I voor de aansluiting van een externe schakelaar, waarmee het toestel kan worden in- en uitgeschakeld
8	DC-aansluitklem (pluspool)
9	DC-aansluitklem (minpool)

7.2 Bedrijfsindications

LED „Input Level" (afb. 2 4, pagina 4)

De LED „Input Level" geeft het spanningsbereik aan, waarin de ingangs-spanning zich befindt.

Display	Ingangsspanning
	MSP 702, MSP 1012,MSP 1512, MSP 2012,MSP 2512	MSP 704, MSP 1024,MSP 1524, MSP 2024,MSP 2524
Rood, langzaam knipperen	10,3 – 10,6 V	20,5 – 21,2 V
Rood	10,6 – 11,0 V	21,2 – 21,8 V
Oranje	11,0 – 12,1 V	21,8 – 24,1 V
Groen	12,1 – 14,2 V	24,1 – 28,6 V
Oranje, knipperend	14,2 – 15,0 V	28,6 – 30,0 V
Rood, knipperend	> 15,0 V	> 30,0 V

LED „Load Level" (afb. 2 3, pagina 4)

De LED „Load Level" geef het vermogensbereik aan, dat door de omvormer worden afgegeven.

Display	Vermogen
	MSP 702	MSP 1012	MSP 1512
	MSP 704	MSP 1024	MSP 1524
Uit	0 – 56 W	0 – 80 W	0 – 120 W
Groen	56 – 230 W	80 – 330 W	120 – 495 W
Oranje	230 – 525 W	330 – 750 W	495 – 1125 W
Rood	525 – 672 W	750 – 960 W	1125 – 1450 W
Rood, knipperend	> 672 W	> 960 W	> 1450 W

Display	Vermogen
	MSP 2012	MSP 2512
	MSP 2024	MSP 2524
Uit	0 – 160 W	0 – 240 W
Groen	160 – 660 W	240 – 990 W
Oranje	660 – 1500 W	990 – 2250 W
Rood	1500 – 1920 W	2250 – 2880 W
Rood, knipperend	> 1920 W	> 2880 W

LED „Power Status" (afb. 2, vagina 4)

De LED „Power Status" geeft de bedrijftstoestand van de omvormer aan.

Display	Ingangsspanning
Oranje, continu branden	Normaal bedrijf met batterijvoeding
Oranje, langzaam knipperen	Energiespaarmodus
Groen, continu branden	Externe voeding door 230 V AC-spanning
Rood, snel knipperen	Ingangsspanning te hoog
Rood, langzaam knipperen	Ingangsspanning te laag
Rood, periodiek knipperen	Thermische overbelasting
Rood, continu branden	Te hoge belasting

8 Omvormer bevestigen

U=knt de omvormer met de ijgeleverde houlders bevestigen.

Neem bij de keuze van de montageplaats de volgende instructies in acht:

• De omvormer kan horizontal en verticaal worden gemonteerd.
• De omvormer要去enplaats worden ingebouwd, die beschermd ist gegen vocht.
• De omvormer mag nicht in omgevingen met ontvlambare materialen worden ingebouwd.
• De omvormer mag nicht in stoffige omgevingen worden ingebouwd.
• De montageplaats要去 goed geventileerd়. Bij installations in gesloten,kleine ruimtes要去 er ventilatie maybeijk়. De vrije minimumafstandrondon de omvormer要去 minstens 25 cm bedragen.
• De luchtinlaat aan de onderkant resp. de luchtuitlaat aan de achterkant van de omvormer要去 vrij blijven.
• Omgevingsttemperaturen, die hoger zijn dan 40^ (bijv. in motor- of verwarmingsruimetes, directe zonnestraling), können door de zichverwarming van de omvormer bij belasting tot automatisch uitschakelen leiden.
• Het montagevlak要去vlak zich en een voldoende stevigheid bieden.

Deze要去 het gewicht van de omvormer+kennen dragen.

• Let er bij het kiezen van de montageplek op dat er,achter het toestel voloende plaats要去en voor de kabelhouser.

Instructie

Met de kabelhouser kun t u de aansluitkabels aan de achterzijde van het toestel borgen. Bevestig de kabels na het leggen met kabelverbinders aan de lussen van de kabelhouser.

Waarschuwing!

Controleer voor het boren of er geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd hunnen raken.

Omvormer horizontal bevestigen

Clip twee houlders op zowel het linker als rechtter verbindingsstuk onderaan (afb. 4, pag. 5).
U=kunt de houlders anschraf maar wens verschuiven.
Schroef de omvormer vast door telkens één schroef door de boringen in de houders te schroeven.
Leg de kabelhouser (afb. 5 1, paging 5) met de lus over de rand aan de城县 de van de omvormer(afb. 5 2, paging 5).
Schroef de kabelhouser met een schroef door ieder van de vier boringen vast.

Omvormer vertical bevestigen

Clip twee houlders op zowel het linker als rechtter verbindingsstuk onderaan (afb. 4, pag. 5).
U=kunt de houlders anschraf maar wens verschuiven.
Schroef de kabelhouser (afb. 6 1, paging 6) met een schroef door ieder van de vier boringen vast aan de wand.
Schuif de omvormer (afb. 6 2, paginga 6) zo op de kabelhouser dat der rand aan dechterzijde van de omvormerussen wand en de Ius van de kabelhouser worden geklemd.
Schroef de omvormer vast door telkens één schroef door de boringen in de houders te schroeven.

9 Omvormer op afvoerluchtsystemaansluiten

U=knt de omvormer aansluiten op een afvoerluchtsystem. Daardoor wordt de warme afvoerlucht van binnen maar buiten geleid.

Plaats de afvoerluchtadapter (afb. 2, vagina 6) zodanig aan de voorzijde van de omvormer (afb. 1, vagina 6) over de ventilator, dat de schroeven in de boringen passen.

Bevestig de afvoerluchtadapter met de meegeleverde vier schroeven.
Steek de slangaansluiting (niet bij levering inbegrepen, afb. 7 3, vagina 6) op de afvoerluchtadapter.
Steek de slang (afb. 4, paging 6) van het afvoerluchtsystem op de slangaansluiting.

Instructie

SinePower MSP 2012, MSP 2024, MSP 2512 en MSP 2524 zijn uitgerust met twee ventilatoren. Monteer bij deze toestellen voor beiden ventilatoren een afvoerluchtadapter en sluit op beiden een afvoerluchtslang aan.

10 Omvormer aansluten

Waarschuwing – levensgevaar door elektrische schok!

Als de omvormer verkeerd worden aangesloten bestaat er levensgevaar voor de gebruiker. Het toestel mag alleen worden aangesloten door een vakkundige persoon die vertrouwd is met de betreffende VDE-richtlijnen.

Dit hoofdstuk is uitsluitend gericht op vakkundige Personen die vertrouwd zijn met de betreffende VDE-richtiglijnen!

10.1 Instructies bij het aansluiten

Waarschuwing!

Bij voertuigen, waar bij de pluspool van de accu met het chassis is verbonden, mag de omvormer Niet worden gezruikt.

Waarschuwing – levensgevaar door elektrische schok!

Als umeer dan een verbruiker aan de omvormer wilt aansluiten en waarvoor een circuit met een verdendoos要去 bouwen,要去 u een veiligheidsschakelaar (FI-schakelaar) gebruiken en een aardleiding aanbrengen in de omvormer, zie hoofdstuk „Meerdere verbruikers aansluiten" op pagina 142.

• De omvormer要去 bij installations in voertuigen of boten met het chassis resp. met massa verbonden zijn.
• Zet voor het aansluiten de hoofdschakelaar (afb. 2 1, pagina 4) op „Off".
• Neem bij de opbouw van een circuit met verdeldoos (netopbouw) de voorschriften van VDE 0100 in acht.
• Gebruikuitsluitend koperkabels.
• Houd de kabels zo kort möglich. De kabelslogen nicht longeronden 1,8 m
• Bevestig de kabels na het leggen met kabelverbinders aan de lussen van de kabelhouser.
• Neem de vereiste kabeldiameter in acht enplaats een kabelzekering zo dicht möglich bij de accu in de plusleiding (zie tabel).

Waarschuwing!

Als u geen zekering in de plusleiding staat, können de leidingen overbelast raken en dit kan tot brand leiden.

Toestel	Vereiste kabeldiameter	Kabelzekering
MSP 702	25 mm²	100 A
MSP 704	15 mm²	50 A
MSP 1012	35 mm²	200 A
MSP 1024	25 mm²	100 A
MSP 1512	35 mm²	200 A
MSP 1524	25 mm²	100 A
MSP 2012	70 mm²	250 A
MSP 2024	55 mm²	150 A
MSP 2512	95 mm²	400 A
MSP 2524	70 mm²	200 A

10.2 Omvormer op accu aansluiten

Waarschuwing!

Zorg ervoor dat de polariteit Niet worden verwisseld. Bij het verkeerd polen van de accuaansluitingen ontstaat een große vonk en de interne zekeringen branden door. Het verrangen van de zekeringen mag alleen door eenvakman gebeuren!

Instructie!

Draai de schroeven aan de aansluitklemmen vast met een aanhaalmoment van 12 – 13 Nm. Losse verbindingen können tot oververhittingen leiden.

Zet de hoofdschakelaar (afb. 2 1, pagina 4) op „Off".
Schroef de vier bevestigingsschroeven (afb. 8 2, pagina 7)uit de achterwand van het toestel met een willekeurige binnenzenskant-sleutel.
Verwijder de weiterwand (afb. 8 1, pagina 7).
Schuif de pluskabel door de opening „POS (+)” en de minkabel door de opening „NEG (-)” in de weiterijde.
Draai de borgschroef (afb. 8 3, pagina 7) zorgvuldig eruit.
Schuif de kabelschoen (afb. 8 5, pagina 7) van de pluskabel:tussen de veerring (afb. 8 4, pagina 7) en de plusklem (afb. 3 6, pagina 4).
Draai de borgschroef weeR vast.

Sluit de minkabel overeenkomstig op de minklem (afb. 3 7, pagina 4) aan.
Verbind de massaklem (afb. 3 5, paging 4) met de voertuigcarrosserie door een kabel met een diameter van ten minste 16mm^2
Zet de hinterwand van het toestel er weeer op en bevestig.Deze met de schroeven.
Leg de pluskabel van de omvormer maar de pluspool van de voertuigaccu en sluit deze waar aan.
Leg de minkabel van de omvormer maar de minpool van de voertuigaccu en sluit deze waar aan.

10.3 230 V-voedingsleiding aansluiten

Steek de 230VAC -aansluitkabel met een geaarde stekker (afb. 1 3, vagina 3) in die 230VAC -ingangsbus (afb. 3 3, vagina 4).
Sluit de geaarde stekker aan op het 230 V-wisselstroomnet

10.4 230 V-uitgangsleiding aansluten

Waarschuwing – levensgevaar door elektrische schok!

Zorg er voor het aansluiten van de 230V_AC -uitgangsleiding voor, dat de omvormer met de hoofdschakelaar is uitgeschakeld.

Steek de 230VAC -aansluitkabel met geaarde stekker (afb. 1 4, vagina 3) in de 230VAC -uitgangsbus (afb. 3 4, vagina 4).

10.5 Meerdere verbruikers aansluiten

Het toestel is in de afleveringstoestand met galvanische scheiding uitgerust. Voor een veilige werkung van meertere verbruikers is het beslistoodzakelijk dat in het circuit met verdendoos een verligheidsschakelaar (Fl-schakelaar) worden ingebouwd zich voorbeeld-schakelschemain afb. 10, pag. 8.

Legendabijhentvoorbeeld-schakelschema:

Pos. in afb. 10, pag. 8	Verklaring
1	230 V AC-spanningsbron
2	Meer toestellen zoals acculader, koelkast
3	DC-spanningsbron (accu)
4	Omvormer
5	Aardleiding aangebracht (afleveringstoestand: nicht aangebracht, gestippeld weergegeven)
6	Veiligheidsschakelaar (Fl-schakelaar)
7	Circuit met verdendoos voor verbruikers

Waarschuwing – levensgevaar door elektrische schok!

Als u meer dan een verbruiker aan de omvormer wilt aansluiten en waarvoor een circuit met verdeeldenoes要去 bouwen,要去 u een veiligheidsschakelaar (Fl-schakelaar) gebruiken en een aardleiding in de omvormer aanbrengen.

Bouw een FI-schakelaar in het circuit met verdeldoos.

Aardleiding aanbrengen

Schroef de vier bevestigingsschroeven (afb. 9 2, pagina 7)uit de achterwand van het toestel met een willekeurige binnenzenskant-sleutel.
Verwijder de weiterwand (afb. 9 1, pagina 7).
Schroef de aardingsschroef (afb. 9 4, pagina 7) eruit.

Schroef de schroef in de boring links ervan (afb. 9 3, pagina 7).
Zet de awhile van het toestel er weeer op en bevestig deze met de schroeven.

10.6 Externe schakelaar voor het in- en uitschakelen aansluiten

Instructie

De exter schakelaar worden met een aansluitkabel met een Western-telefoonstekker aan de omvormer aangesloten. Neem voor de aansluitkabel de PIN-indeling aan de stekker in acht!

Sluit de aansluitkabels aan volgens de volgende schakelschema's:

• externe schakelaar, spanningsvoorziening uit de omvormer: afb. 11, pag. 9
• stuurenheid met relais- of transistorschakeling (TR): afb. 12, pag. 9
• externe schakelaar met spanningsvoorziening via de accu (BAT) van het voertuig: afb. 13, pag. 9
• externe schakelaar met eigenvoedingsspanning (DC POWER), bijv. door de ontsteking: afb. 14, pag. 9

Sluit de externe aan-/uit-schakelaar met de aansluitkabel aan de remotepoort I (afb. 3 7, pagina 4) aan.

10.7 Afstandsbediening (toebehoren) aansluten

Let op - gevaar voor beschadiging!

Steek de aansluiting voor de afstandsbediening alleen in de remotepoort II en Niet in de remotepoort I. Door verkeerd aanslui- ten kan het toestel beschadigen!

Zorg ervoor dat afstandsbediening en omvormer metdezelfde ingangsspanning worden gevoed!

Sluit de afstandsbediening (toebehoren) aan op remotepoort II (afb. 3 6, pagina 4).

11 Omvormer gebruiken

Sluit uw verbruikers aan op de omvormer.

Aan het toestel inschakelen

Zet de hoofdschakelaar (afb. 2 1, pagina 4) in de schakelstand „ON".
De omvormer voert een zichtest UIT.

Tijdens de zichdiagnose kommt er geluid uit de interne luidspreker en de LED's knipperen in verschillende kleuren.

✓ Na de zelftest branden de LED's „Input Level" (afb. 2 4,网页 4) en „Power Status" (afb. 2 2,网页 4) groen.

Met een externe schakelaar of een afstandsbediening (toebehoren) bedieren

Als alternatif kunt u de omvormer met een aangesloten, externe schakelaar in- en uitschakelen of met een afstandsbediening (toebehoren) bedieren.

Zet de hoofdschakelaar (afb. 2 1, pagina 4) op „Remote".
Als de omvormer via een externe schakelaar of afstandsbediening (toebehoren) is ingeschakeld, brandt de LED „Power Status" (afb. 2 2, pagina 4) groen.

Neem bij het gebruik de volgende instructies in acht (zie ook hoofdstuk „Storingen verhelpen" op pagina 147)

De omvormer schakeltuit,als

• de accuspanning onder 10,5 V resp. 21 V daalt,
• de accuspanning boven 15,3 V resp. 30,6 V stijgt,
• de omvormer oververhit raakt,
• er sprinkle is van overbelasting (kortsluiting).

Instructie

Wordt het toestel met een te hoge belasting gebruikt, dan kan het tot cyclische inschakelpogingen komen. Zodra het toestel opnieuw volgens de voorschriften gebruikt worden, schakelt de omvormer automatisch opnieuw in (recovery function). Als na enkele Minutes geen bevredigende toestand ontstaat, schakelt u de omvormer uit en contrôleert u de aangesloten verbruiker.

Instructie

Bij het gebruik van de omvormer gedurende langerearend met de hoogste belasting worden aanbevolen om de motor te starten, zodat de accu van het voertuig opnieuw kan opladen.

11.1 Energiespaarmodus (stand-by) instellen

De omvormer geeft in de energiespaarmodus geen spanning af en ontziet zo de accu. Als een aangesloten verbruiker meer vermogen nodig heeft dan een ingestelde vermogenswaarde, werkt de omvormer weein normala bedrijf.

Met de DIP-schakelaars S1, S2 en S3 (afb. 3 1, paging 4)kest u de energiespaarmodus inschakelen en de vermogenswaarde instellen.

De schakelstand voor uw omvormer vindt u in de volgende tabel:

Energiespaarmodus tot			DIP-schakelaar
MSP 702	MSP 1012	MSP 2012
MSP 704	MSP 1024	MSP 2024	S1	S2	S3
	MSP 1512	MSP 2512
	MSP 1524	MSP 2524
Uit	Uit	Uit	Uit	Uit	Uit
15 W	20 W	40 W	Aan	Uit	Uit
25 W	40 W	80 W	Uit	Aan	Uit
40 W	55 W	125 W	Aan	Aan	Uit
50 W	75 W	170 W	Uit	Uit	Aan
65 W	95 W	210 W	Aan	Uit	Aan
75 W	115 W	245 W	Uit	Aan	Aan
85 W	135 W	280 W	Aan	Aan	Aan

11.2 Tussen 50 Hz en 60 Hz omschakelen

De uitgangsspanning kan met de DIP-schakelaar S4 (afb. 3 1, paging 4) zusammen 50Hz en 60Hz worden omgeschakeld.

Waarschuwing!

Verplaats DIP-schakelaar S4 alleen, als de betreffende frequentie voor de uitgangsspanning要去 worden gezruikt.

Schakel de DIP-schakelaar S4 (afb. 3 1, paging 4) volgens de tabel hieronder:

Frequentie van de uitgangsspanning	DIP-schakelaar S4
50 Hz	Uit
60 Hz	Aan

12 Omvormer onderhouden en reinigen

Waarschuwing!

Geen scherpe of harde voorwerpen of reinigingsmiddelen bij het reinigen gebruiken. Dit kan een beschadiging van het toestel veroorzaken.

Reinig het toestel af en toe met een vochtige doek.

13 Storingen verhelpen

Instructie

Bij gedetailleerde vragen over de gegevens van de omvormer,(Intkunt u contact opnemen met de fabrikant.

Waarschuwing!

Open het toestel Niet. U loopt dan gevaar voor een elektrische schok!

Geen uitgangsspanning

De LED „Power Status" (afb. 2, pagina 4) geeft in rood de storing aan:

LED-indicatie	Oorzaak	Oplossing
Snel knipperen	Te hoge ingangs-spanning	De omvormer is uitsluitend geschikt voor de aan-gegeven spanning.
Langzaam knipperen	Te lage ingangs-spanning	De accu moet worden bijgeladen. Controleer de leidingen en verbindingen.
Periodiek knippe-ren	Thermisch over-belasting	Schakel de omvormer en de verbruiker UIT. Wacht ca. 5 – 10 minutes en schakel de omvormer+zonder verbruiker wee in. Reduceer de belasting en zorg voor een betereventilatie van de omvormer. Schakel dan de ver-bruiker wee in.
Continu branden	Kortsluiting of ver-keerde poling Te hoge belasting	Schakel de omvormeruit en verwijder de verbrui-ker. Schakel de omvormer zonder verbruiker wee in. Als er nu geen te hoge belasting meer wordt aan-gegeven, is er spreke van kortsluiting bij de ver-bruiker of de complete belasting was hoger danhet vermogen, dat in het geveensblad stond. Controleer de leidingen en verbindingen.

14 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, verwdt u zich tot het filial van de fabrikant in uw land (adressen diechterkant van de handleiding) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende docu-mentation mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

15 Afvoer

Laat het verpakkingsmaterialiaal indien möglich recyclen.

Als u het toestel definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.

	UJAECO SinePower
	MSP 702	MSP 704	MSP 1012	MSP 1024
Artikelnr.	MSP700-012	MSP700-024	MSP1000-012	MSP1000-024
Nominale ingangsspanning	12 V DC	24 V DC	12 V DC	24 V DC
Uitgangsvermögen	700 W		1000 W
Piekuitgangsvermögen	1400 W		2000 W
Uitgangsspanning	230 V AC zuivere sinus golf
Uitgangsfrequentie	50 Hz
Stroomverbruik bij nullast	1,2 A	0,6 A	1,25 A	0,65 A
Stroomverbruik bij stand-by	0,25 A	0,15 A	0,25 A	0,15 A
Ingangsspanningsbereik	10,5 V – 15 V	21 V – 30 V	10,5 V – 15 V	21 V – 30 V
Rendiment tot	90 %	92 %	90 %	93 %
Omgevingstemperatuur bedrivif	0 °C – 40 °C
Omgevingstemperatuur opslag	-30 °C – +70 °C
Afmetingen b x d x h	190 x 380 x 90 mm		225 x 435 x 117 mm
Gewicht	5,5 kg		7,6 kg
MSP 1512	MSP 1524	MSP 2012	MSP 2024
Artikelnr.	MSP1500-012	MSP1500-024	MSP2000-12	MSP2000-024
Nominale ingangsspanning	12 V DC	24 V DC	12 V DC	24 V DC
Uitgangsvermögen	1500 W		2000 W
Piekuitgangsvermögen	3000 W		4000 W
Uitgangsspanning	230 V AC zuivere sinusgolf
Uitgangsfrequentie	50 Hz
Stroomverbruik bij nullast	1,4 A	0,7 A	2,3 A	1,1 A
Stroomverbruik bij stand-by	0,28 A	0,15 A	0,6 A	0,3 A
Ingangsspanningsbereik	10,5 V – 15 V	21 V – 30 V	10,5 V – 15 V	21 V – 30 V
Rendiment tot	90 %	93 %	90 %	93 %
Omgevingstemperatuur bedrijf	0 °C – 40 °C
Omgevingstemperatuur opslag	-30 °C – +70 °C
Afmetingen b x d x h	225 x 465 x 117 mm		349 x 516 x 116 mm
Gewicht	8,4 kg		15,5 kg

	UJAECO SinePower
	MSP 2512	MSP 2524
Artikelnr.	MSP2500-012	MSP2500-024
Nominale ingangsspanning	12 V DC	24 V DC
Uitgangsvermogen	2500 W
Piekuitgangsvermogen	5000 W
Uitgangsspanning	230 V AC zuivere sinusgolf
Uitgangsfrequentie	50 Hz
Stroomverbruik bij nullast	2,4 A	1,5 A
Stroomverbruik bij stand-by	0,6 A	0,35 A
Ingangsspanningsbereik	10,5 V – 15 V	21 V – 30 V
Rendement tot	90 %	93 %
Omgevingstemperatuur bedrijf	0 °C – 40 °C
Omgevingstemperatuur opslag	-30 °C – +70 °C
Afmetingen b x d x h	349 x 546 x 116 mm
Gewicht	16,9 kg

Uitvoeringen, wijzigingen in verband met de technische vooruitgang en voorradigheid voorbehonden.

Overspanningsbeveiliging

Toestel	Overspanning
	Uitschakeling	Herstart
MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512	15,3 V	14,3 V
MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524	30,6 V	28,6 V

Onderspanningsbeveiliging

Toestel	Onder- spannings- waarschuwing	Onderspanning
		Uitschakeling	Herstart
MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512	11,0 V	10,2 V	12,7 V
MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524	22,0 V	20,3 V	25,4 V

Oververhittingsbeveiling

Temperatuur intern		Temperatuur bij koelplaat
Uitschakeling bij	Herstart bij	Uitschakeling bij	Herstart bij
70 °C	45 °C	90 °C	60 °C

Certificates

Het toestel heeft het e13-certificaat.

SinePower
