Tipo de producto	Inversor (convertidor de tensión) - Transforma 12V CC en 230V CA
Marca	DOMETIC
Modelo	MSP 1512
Dimensiones (L x A x Al)	225 x 465 x 117 mm
Peso	8,4 kg
Alimentación	12 V CC (batería)
Tensión de salida	230 V CA, onda sinusoidal pura
Frecuencia de salida	50 Hz (conmutable a 60 Hz)
Potencia de salida continua	1500 W
Potencia pico	3000 W
Rendimiento máximo	90 %
Rango de tensión de entrada	10,5 V – 15 V
Protecciones	Sobretensión, subtensión, sobretemperatura, sobrecarga, cortocircuito
Modo de ahorro de energía	Sí, ajustable mediante interruptores DIP
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-30 °C a +70 °C
Instalación	Horizontal o vertical, distancia libre mínima 25 cm
Mantenimiento	Limpieza con un paño húmedo, no usar detergentes agresivos
Garantía	Garantía legal, contactar al fabricante o al distribuidor
Accesorios incluidos	Soportes de fijación, cables 230V, adaptador de evacuación de aire, llave Allen, manual de instrucciones
Accesorios opcionales	Mandos a distancia MCR-7 y MCR-9
Certificaciones	e13

Preguntas frecuentes - MSP 1512 DOMETIC

¿Cómo instalar el inversor MSP 1512?

La instalación debe ser realizada por personal calificado. Elija una ubicación seca, bien ventilada, protegida de la humedad y de materiales inflamables. Fije el inversor usando los soportes proporcionados, horizontal o verticalmente, respetando una distancia libre de al menos 25 cm alrededor del aparato. Conecte los cables de batería con la polaridad correcta (terminales positivo y negativo) e instale un fusible de línea de 200 A en el cable positivo. Para la conexión de 230 V, use los cables suministrados. Consulte el manual para obtener más detalles.

¿Qué hacer si el LED de Power Status parpadea lentamente en rojo?

Un parpadeo rojo lento indica una tensión de entrada demasiado baja (subtensión). Verifique el estado de carga de la batería y recárguela si es necesario. Verifique también las conexiones y los cables. El inversor se reiniciará automáticamente cuando la tensión suba al valor de reinicio (12,7 V para el modelo de 12V).

¿Cómo activar el modo de ahorro de energía (espera)?

El modo de ahorro de energía se ajusta mediante los interruptores DIP S1, S2 y S3 ubicados en la parte posterior del aparato (fig. 3-1). Consulte la tabla del manual para seleccionar el umbral de potencia deseado. Por ejemplo, para el MSP 1512, ajuste S1 en ON, S2 en OFF, S3 en OFF para un umbral de 40 W. En modo de espera, el inversor no emite tensión hasta que la carga supere el umbral ajustado.

¿Puedo usar un mando a distancia con este inversor?

Sí, hay mandos a distancia opcionales (MCR-7 o MCR-9) disponibles como accesorio. Conecte el mando a distancia al puerto remoto II (fig. 3-6) usando el cable adecuado. Asegúrese de que el mando a distancia y el inversor tengan la misma tensión de entrada. Luego coloque el interruptor principal en la posición "Remote" para controlar el inversor a distancia.

¿Cuál es la potencia máxima que puedo conectar al MSP 1512?

La potencia de salida continua máxima es de 1500 W, con una potencia pico de 3000 W (para arranques de motores, por ejemplo). No supere estos valores. Para aparatos con motor (refrigerador, taladro), tenga en cuenta la corriente de arranque.

¿Cómo limpiar el inversor?

Limpie el aparato con un paño húmedo y suave. No use nunca detergentes agresivos, objetos afilados ni agua en abundancia. Asegúrese de que el aparato esté desconectado antes de limpiarlo. Evite obstruir las entradas y salidas de aire.

¿Qué hacer en caso de sobrecarga térmica?

Si el LED de Power Status parpadea rojo de forma intermitente, indica una sobrecarga térmica. Apague el inversor y el consumidor conectado. Espere de 5 a 10 minutos para permitir el enfriamiento. Verifique que la ventilación sea suficiente y reduzca la carga. Luego encienda el inversor sin consumidor y reconecte la carga gradualmente.

¿Puedo conmutar la frecuencia de salida a 60 Hz?

Sí, mediante el interruptor DIP S4. Ajuste S4 en ON (posición Encendido) para una salida de 60 Hz, o en OFF para 50 Hz. Atención: esta modificación solo se recomienda si su equipo requiere una frecuencia de 60 Hz.

¿Cómo conectar un interruptor externo para encender/apagar el inversor?

Utilice un cable de conexión con conector telefónico (RJ) y siga los esquemas de cableado del manual (fig. 11 a 14). Conecte el cable al puerto remoto I (fig. 3-7). Coloque el interruptor principal en "Remote" para que el interruptor externo controle el aparato.

¿Cuáles son los accesorios incluidos en la caja?

La entrega incluye: el inversor MSP 1512, 4 soportes de fijación, un cable de conexión 230V con enchufe de contacto de seguridad (entrada), un cable de conexión 230V con acoplamiento de contacto de seguridad (salida), un adaptador de evacuación de aire, un alojamiento para cables, una llave Allen, material de fijación y el manual de instrucciones.

MANUAL DE USUARIO MSP 1512 DOMETIC

Solicita más información sobre la amplia gama de productos de la empresa Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la dirección de Internet: www.dometic-waeco.com

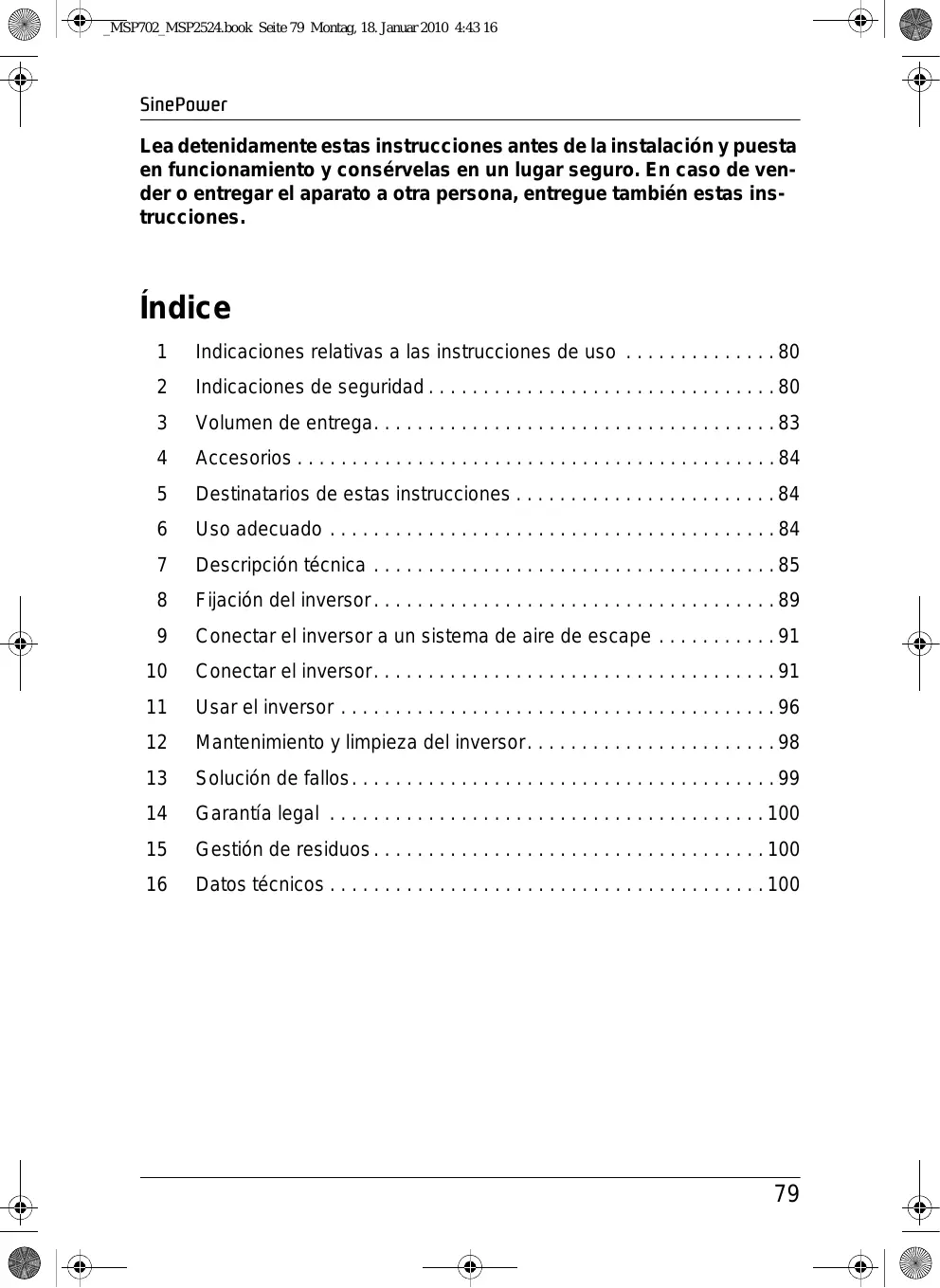

Lea detenidamente estas instrucciones antes de la instalación y puesta en funcionamiento y consérvelas en un lugar seguro. En caso de vender o entregar el aparato a otra persona, entregue también estas instrucciones.

Índice

1 Indicaciones relativas a las instrucciones de uso 80 2 Indicaciones de seguridad 80 3 Volumen de entrega 83 4 Accesorios 84 5 Destinatarios de estas instrucciones 84 6 Uso adecuado 84 7 Descripción técnica 85 8 Fijación del inversor 89 9 Conectar el inversor a un sistema de aire de escape 91 10 Conectar el inversor 91 11 Usar el inversor 96 12 Mantenimiento y limpieza del inversor 98 13 Solución de fallos 99 14 Garantía legal 100 15 Gestión de residuos 100 16 Datos técnicos 100

1 Indicaciones relativas a las instrucciones de uso

¡Atención!

Indicación de seguridad: su incumplimiento puede producir daños materiales y perjudicar el correcto funcionamiento del aparato.

¡Atención!

Indicación de seguridad relativa a peligros resultantes de la corriente o tensión eléctricas: no observar estas indicaciones puede producir daños personales y materiales y perjudicar el correcto funcionamiento del aparato.

Nota

Información adicional para el manejo de este aparato.

Procedimiento: este símbolo le indica que debe realizar un paso. Todos los procedimientos necesarios se describen paso a paso. ✓ Este símbolo describe el resultado de un procedimiento.

Tenga en cuenta también las siguientes indicaciones de seguridad.

2 Indicaciones de seguridad

El fabricante no se hace responsable de los daños causados como consecuencia de:

• errores de montaje o de conexión,
• desperfectos en el aparato debidos a influencias mecánicas o a sobretensiones,
• modificaciones realizadas en el aparato sin el expreso consentimiento del fabricante,
• realización del aparato para fines distintos a los descritos en las instrucciones.

Tenga en cuenta las siguientes medidas básicas de seguridad en el manejo de aparatos eléctricos para la protección ante:

• descargas eléctricas
• peligro de incendio
• lesiones

2.1 Seguridad general

• Si instala un circuito de distribución de cajas de enchufe de 230V_CA , personal técnico especializado tendrá que instalar necesariamente un interruptor de protección (interruptor FI) y colocar un puente, véase capítulo "Conectar varios aparatos" en la página 94.
• Los aparatos eléctricos no son juguetes!

Los niños no tienen capacidad de percibir los peligros que representan los aparatos eléctricos. No deje que los niños usen aparatos eléctricos sin estar bajo su vigilancia.

• Las personas que, debido a sus capacidades físicas, sensoriales o mentales, a su falta de experiencia o a su desconocimiento, no puedan usar la nevera de forma segura, no tienen permitido utilizar este aparato sin la vigilancia y las instrucciones de una persona sobre la que recae tal responsabilidad.
• Utilice el aparato solo para aquellos fines para los que ha sido diseñado.
• No ponga en funcionamiento el aparato en ambientes húmedos o en contacto con líquidos.
• No ponga en funcionamiento el aparato en las cercanías de sustancias combustibles.
• No ponga en funcionamiento el aparato en zonas con riesgo de explosión.
• Solo personal especializado que conozca los posibles peligros y las normativas pertinentes puede realizar labores de mantenimiento y reparación.

2.2 Seguridad en la instalación del aparato

Procure mantenerlo en una posición segura. Instale y fije el aparato de forma segura, de manera que no pueda caerse ni volcarse. Asegure el aparato de tal modo que los niños no tengan acceso al mismo. De no hacerlo, los niños podrían estar expuestos a peligros de los que no son conscientes. No exponga el aparato a fuentes de calor (radiación directa del sol, calefacción, etc.). De este modo, evitará un calentamiento adicional del aparato.

Instalación en embarcaciones

• Una instalación incorrecta de aparatos eléctricos en embarcaciones puede producir daños de corrosión en la embarcación. Deje que un electricista especializado en instalaciones en embarcaciones realice la instalación del inversor.

Cables eléctricos

• Si los cables deben estar bajo el agua, en paredes de chapa o de otro tipo de paredes con bordes afilados, utilice tubos corrugados o guías de cable.
• Los cables no deben quedar sueltos ni muy doblados al colocarlos en materiales conductores de electricidad (metales).
• No tire de los cables.
• No tienda el cable de red de 230 V y el cable de corriente continua de 12/24 V en el mismo canal de cableado (tubo corrugado). Fije bien los cables.
• Tienda los cables de forma que no generen ningún peligro de tropiezo y que se excluyan daños en el cable.

2.3 Seguridad durante el funcionamiento del aparato

• Utilice el aparato solo cuando la carcasa y los cables no presenten daños.
• Tenga en cuenta que las entradas y salidas de aire del aparato no estén tapadas.
• Procure mantener una buena ventilación.
• No conecte la salida de 230 V del inversor (fig. 2 4, página 4) con otra fuente de tensión de 230 V.

SinePower

Volumen de entrega

• Algunas piezas del inversor SinePower tienen tensión incluso después de que haya saltado el dispositivo de protección (fusible).
• Siempre que realice tareas en el aparato, desconecte la alimentación de corriente.

3 Volumen de entrega

Pos. en fig. 1, pagina 3	Denominación
1	Inversor
2	Soportes MSP 702, MSP 704, MSP 1012, MSP 1024, MSP 1512, MSP 1524: 4 soportes MSP 2012, MSP 2024, MSP 2512, MSP 2524: 6 soportes
3	Cable de conexión con clavija de seguridad (para alimentación de 230 VCA)
4	Cable de conexión con acoplimiento decurity (para calidad de 230 VCA)
5	Adaptador de aire de escape MSP 702, MSP 704, MSP 1012, MSP 1024, MSP 1512, MSP 1524: cada uno con un adaptador de aire de escape MSP 2012, MSP 2024, MSP 2512, MSP 2524: cada uno con 2 adaptadores de aire de escape
6	Portacables
7	Llave Allen
-	Material de fijación
-	Instrucciones de uso

4 Accesorios

Denominación	N° de articulo
Control remoto	MCR-7
Control remoto	MCR-9

5 Destinatarios de estas instrucciones

El capítulo „Conectar el inversor“ en la página 91 va dirigido únicamente a personal técnico familiarizado con las directivas VDE correspondientes. Los capítulos restantes también van dirigidos a los usuarios del aparato.

6 Uso adecuado

Los inversores SinePower sirven para transformar tensión continua de 12 V o 24 V en tensión alterna de 230 V de 50 Hz.

12V:

SinePower MSP 702, N° de artículo MSP700-012

SinePower MSP 1012, N.º de artículo MSP1000-012

SinePower MSP 1512, N.º de artículo MSP1500-012

SinePower MSP 2012, N.º de artículo MSP2000-012

SinePower MSP 2512, N.º de artículo MSP2500-012

24 V:

SinePower MSP 704, N.º de artículo MSP700-024

SinePower MSP 1024, N.º de artículo MSP1000-024

SinePower MSP 1524, N.º de artículo MSP1500-024

SinePower MSP 2024, N.º de artículo MSP2000-024

SinePower MSP 2524, N.º de artículo MSP2500-024

Advertencia

El inversor no se puede usar en vehículos cuando el polo positivo de la batería está conectado al chasis.

7 Descripción técnica

El inversor se puede usar en todos los lugares donde esté disponible:

• una conexión de 12 V CC

(SinePower MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512)

• una conexión de 24 V CC

(SinePower MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524)

Gracias a su reducido peso y su estructura compacta, este aparato se puede instalar fácilmente en caravanas, vehículos industriales o yates a motor o vela.

La tensión de salida coincide con la tensión para aparatos domésticos de la caja de enchufe (tensión senoidal pura).

El inversor dispone de una conexión de prioridad de 230 V CA. Si hay una tensión externa de 230 V CA, esta se usa de forma prioritaria. Si no hay tensión externa de 230 V CA, para la alimentación de tensión se utiliza la batería conectada.

Preste atención a los valores para la potencia de salida y la potencia de salida máxima, como se indica en el capítulo "Datos técnicos" en la página 100. No podrán conectarse aquellos aparatos con un consumo de potencia mayor.

Nota

A la hora de conectar aparatos con un motor de accionamiento eléctrico (p. ej. taladradora, nevera, etc.), tenga en cuenta que estos, a menudo, necesitan un mayor consumo de potencia al indicado en la placa de características en el momento de arrancar.

El inversor está equipado con distintos mecanismos de protección:

• Protección contra la sobretensión: el inversor se desconecta cuando el valor de tensión asciende por encima del valor de conexión. Cuando la tensión desciende al valor de reinicio, se vuelve a conectar.
• Protección contra la tensión baja: el inversor se desconecta cuando el valor de tensión desciende por debajo del valor de conexión. Cuando la tensión asciende al valor de reinicio, se vuelve a conectar.
• Protección contra el sobrecalentamiento: el inversor se desconecta cuando la temperatura interna del aparato o la temperatura del dispositivo de enfriamiento sobrepasan el valor de conexión. Cuando la temperatura desciende al valor de reinicio, se vuelve a conectar.

Nota

En el capítulo "Datos técnicos" en la página 100 encontrará cada uno de los valores de conexión.

Para que la batería a la que está conectada el inversor no se descargue demasiado deprisa, el inversor se puede conectar en modo de ahorro de energía (standby).

El inversor puede conectarse a un sistema de aire de escape con el adaptador de aire de escape adjunto. De esta forma, el aire de escape caliente se conduce hacia el exterior.

Para fijar el cable de conexión a la parte posterior del aparato puede utilizarse el portacables.

El inversor puede encenderse y apagarse con un interruptor externo (no se incluye en el volumen de entrega).

El fabricante pone a su disposición un control remoto para el control de su inversor a modo de accesorio.

7.1 Descripción del aparato

El inversor cuenta con las siguientes conexiones, indicaciones y elementos de mando:

Pos. en fig. 2, p阴道 4	Elemento
1	Interruptor principal 0 / Off: aparato apagado I / On: aparato encendido II / Remote: el aparato pueda encenderse y apagarse con un interruptor externo o dirigirse con un control remoto (accesorio)
2	El LED "Power Status" indica el estado de funcionaimiento
3	El LED "Load Level" indica el rango de potenciaentaledge
4	El LED "Input Level" indica el rango de tensión de entrada
5	Orificios roscados paraaabstaringel adaptorde aire de escape
Pos. en fig. 3, pagina 4	Elemento
1	Interruptor DIP paraaabstare modulo de ahorro de energia
2	Fusible
3	Clavija de entrada de 230 VCA
4	Clavija de salida de 230 VCA
5	Borne de masa
6	Puerto remoto Il paraconectar un controlremoto(accesorio)
7	Puerto remoto I paraconectar un interruptor externo queencienda yapague el aparato
8	Borne de conexión CC(polopositivo)
9	Borne de conexión CC(polo negativo)

7.2 Indicaciones de funcionamiento

El LED "Input Level" indica el rango de tensión en el que se halla la tensión de entrada.

Indicación	Tensión de entrada
	MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512	MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524
Rojo, parpadeo lento	10,3 – 10,6 V	20,5 – 21,2 V
Rojo	10,6 – 11,0 V	21,2 – 21,8 V
Naranja	11,0 – 12,1 V	21,8 – 24,1 V
Verde	12,1 – 14,2 V	24,1 – 28,6 V
Naranja, parpadeando	14,2 – 15,0 V	28,6 – 30,0 V
Rojo, parpadeando	> 15,0 V	> 30,0 V

LED "Load Level" (fig. 2 3, página 4)

El LED "Load Level" indica el rango de potencia que entrega el inversor.

Indicación	Potencia
	MSP 702	MSP 1012	MSP 1512
	MSP 704	MSP 1024	MSP 1524
OFF	0 – 56 W	0 – 80 W	0 – 120 W
Verde	56 – 230 W	80 – 330 W	120 – 495 W
Naranja	230 – 525 W	330 – 750 W	495 – 1125 W
Rojo	525 – 672 W	750 – 960 W	1125 – 1450 W
Rojo, parpadeando	> 672 W	> 960 W	> 1450 W

Indicación	Potencia
	MSP 2012	MSP 2512
	MSP 2024	MSP 2524
OFF	0 – 160 W	0 – 240 W
Verde	160 – 660 W	240 – 990 W
Naranja	660 – 1500 W	990 – 2250 W
Rojo	1500 – 1920 W	2250 – 2880 W
Rojo, parpadeando	> 1920 W	> 2880 W

El LED "Power Status" indica el estado de funcionamiento del inversor.

Indicación	Tensión de entrada
Naranja, iluminación constante	Funciónamente normal con alimentación de tensión para la bateria
Naranja, parpadeo lento	modo de ahorro de energia
Verde, iluminación constante	Alimentación externa agravés de tensión de 230 VCA
Rojo, parpadeo=rápido	La tensión de entrada es demasiado alta
Rojo, parpadeo lento	La tensión de entrada demasiado baja
Rojo, parpadeo periodico	Sobrecarga tírmica
Rojo, iluminación constante	Sobrecarga

8 Fijación del inversor

El inversor se puede fijar con los soportes adjuntos.

Al elegir el lugar de montaje, tenga en cuenta las siguientes indicaciones:

• El convertidor se puede montar vertical u horizontalmente.
• El convertidor se debe instalar en un lugar protegido contra la humedad.
• El convertidor no se puede usar en un entorno con materiales inflamables.
• El convertidor no se puede usar en un entorno con mucha concentración de polvo.
• El lugar de instalación tiene que estar bien ventilado. En caso de instalaciones en habitaciones cerradas pequeñas, debe haber ventilación suficiente. La separación mínima del convertidor con los objetos en su entorno debe ser de 25 cm.
• La entrada de aire de la parte inferior y la salida de aire de la parte posterior del convertidor tienen que estar libres.
• En caso de temperaturas ambientales superiores a 40°C (por ejemplo, en habitaciones para motores o calefacción, bajo la radiación directa del sol), es posible sobrecargar la desconexión automática debido al calentamiento del convertidor.
• La superficie de montaje tiene que ser plana y tener una resistencia suficiente.

Debe poder soportar el peso del inversor.

• Al elegir el lugar de montaje, tenga en cuenta el espacio necesario detrás del aparato para el portacables.

Nota

Con el portacables puede asegurar el cable de conexión a la parte posterior del aparato. Una vez colocado el cable, ajústelo con abrazaderas para cables a las pestañas del portacables.

¡Atención!

Antes de realizar cualquier perforación, asegúrese de que ningún cable eléctrico u otras piezas del vehículo puedan resultar dañados al taladrar, serrar o limar.

Fijar horizontalmente el inversor

Enganche dos soportes en la trabilla inferior izquierda y dos en la derecha (fig. 4, página 5). A continuación puede desplazar los soportes a voluntad. Fije el inversor apretando un tornillo en los orificios de cada soporte. Coloque el portacables (fig. 5 1, página 5) con la pestaña sobre el lado de la parte trasera del inversor (fig. 5 2, página 5). Fije el portacables apretando un tornillo en cada uno de los orificios.

Fijar verticalmente el inversor

Enganche dos soportes en la trabilla inferior izquierda y dos en la derecha (fig. 4, página 5). A continuación puede desplazar los soportes a voluntad. Fije el portacables a la pared (fig. 6 1, página 6) apretando un tornillo en cada uno de los cuatro orificios. Deslice el inversor (fig. 6 2, página 6) en el portacables de modo que el lado de la parte trasera del inversor quede enclavado entre la pared y la pestaña del portacables. Fije el inversor apretando un tornillo en los orificios de cada soporte.

9 Conectar el inversor a un sistema de aire de escape

Puede conectar el inversor a un sistema de aire de escape. De esta forma se conducirá el aire de escape caliente desde el interior hacia el exterior.

Coloque el adaptador de aire de escape (fig. 7 2, página 6) sobre el ventilador situado en la parte delantera del inversor (fig. 7 1, página 6), de modo que los tornillos puedan entrar en los orificios correspondientes. Fije el adaptador de aire de escape con los tornillos adjuntos.

Conecte el empalme de la manguera (no se incluye en el volumen de entrega, fig. 7 3, página 6) al adaptador de aire de escape. Conecte la manguera (fig. 7 4, página 6) del sistema de aire de escape al empalme de la manguera.

Nota

SinePower MSP 2012, MSP 2024, MSP 2512 y MSP 2524 están equipados con dos ventiladores. En estos aparatos, monte delante de cada ventilador un adaptador de aire de escape y conecte cada uno de ellos a una manguera de aire de escape.

10 Conectar el inversor

Advertencia: Peligro de muerte por descarga eléctrica.

Si conecta de forma errónea el inversor, existe peligro de muerte para el usuario. Solo personal familiarizado con las directivas VDE correspondientes puede conectar el aparato.

Este capítulo va dirigido únicamente a personal familiarizado con las directivas VDE correspondientes.

10.1 Indicaciones relativas a la conexión

Advertencia

El inversor no se puede usar en vehículos cuando el polo positivo de la batería está conectado al chasis.

Advertencia: ¡Peligro de muerte por descarga eléctrica!

Si desea conectar al inversor más de un aparato e instalar para ello un circuito de distribución de cajas de enchufe, deben instalar un interruptor de protección (interruptor FI) y colocar un puente en el inversor, véase el capítulo “Conectar varios aparatos” en la página 94.

• El inversor tiene que estar conectado al chasis o a masa si está instalado en vehículos o embarcaciones.
• Antes de conectar el inversor, ponga el interruptor principal (fig. 2 1, página 4) en "Off".
• Respete la norma VDE 0100 si instala un circuito de distribución de cajas de enchufe (instalación de red).
• Utilice solamente cable de cobre.
• Intente que el cable sea lo más corto posible. El cable no debe sobrepasar 1,8 m de longitud.
• Una vez colocado el cable, ajústelo con abrazaderas para cables a las pestañas del portacables.
• Respete la sección de cable requerida e instale un fusible lo más cerca posible de la batería en el cable positivo (véase la tabla).

Advertencia

Si no instala un fusible en el cable positivo, se pueden sobrecargar los cables y producirse un incendio.

Aparato	Sección de cable necesaria	Fusible del cable
MSP 702	25 mm²	100 A
MSP 704	15 mm²	50 A
MSP 1012	35 mm²	200 A
MSP 1024	25 mm²	100 A
MSP 1512	35 mm²	200 A
MSP 1524	25 mm²	100 A
MSP 2012	70 mm²	250 A
MSP 2024	55 mm²	150 A
MSP 2512	95 mm²	400 A
MSP 2524	70 mm²	200 A

10.2 Conectar el inversor a una batería

¡Advertencia!

Asegúrese de no invertir la polaridad. Al invertir la polaridad en las conexiones de la batería se producirá una gran chispa y, como consecuencia, se quemarán los fusibles internos. Solo personal técnico especializado tiene permitido cambiar los fusibles.

¡Advertencia!

Apriete los tornillos en los bornes de conexión con un par de apriete de 12 – 13 Nm. Las conexiones sueltas pueden producir sobrecalentamientos.

Ponga el interruptor principal (fig. 2 1, página 4) en "Off".

Desatornille los cuatro tornillos de fijación (fig. 3 2, página 7) de la pared posterior del aparato con la llave Allen suministrada. Retire la pared posterior (fig. 8 1, página 7). En la pared posterior, introduzca el cable positivo por la abertura "POS (+)" y el cable negativo por la abertura "NEG (-)". Desatornille un poco el tornillo del fusible (fig. 8 3, página 7). Introduzca el terminal de cable (fig. 8 5, página 7) del cable positivo entre la arandela elástica (fig. 8 4, página 7) y el borne positivo (fig. 3 6, página 4). Vuelva a apretar el tornillo del fusible. Conecte el cable negativo al borne negativo de forma análoga (fig. 3 7, página 4). Conecte el borne de masa (fig. 3 5, página 4) a la carrocería del vehículo mediante un cable con una sección mínima de 16 mm². Vuelva a colocar la pared posterior del aparato y sujétela con los tornillos. Tienda el cable positivo del inversor hasta el polo positivo de la batería del vehículo y conéctelo allí. Tienda el cable negativo del inversor hasta el polo negativo de la batería del vehículo y conéctelo allí.

10.3 Conectar un cable de alimentación de 230 V

Enchufe el cable de conexión de 230 V CA con clavija de seguridad (fig. 1 3, página 3) a la clavija de entrada de 230 V CA (fig. 3 3, página 4). Conecte la clavija de seguridad a la red de corriente alterna de 230 V.

10.4 Conectar un cable de salida de 230 V

Advertencia: ¡Peligro de muerte por descarga eléctrica!

Antes de conectar el cable de salida de 230 V CA, asegúrese de que el interruptor principal del inversor está desconectado.

Enchufe el cable de conexión de 230 V CA con clavija de seguridad (fig. 1 4, página 3) a la clavija de salida de 230 V CA (fig. 3 4, página 4).

El aparato se suministra equipado con separación galvánica. Para el funcionamiento seguro de varios aparatos conectados es absolutamente necesario que se instale un interruptor de protección (interruptor FI) en el circuito de distribución de cajas de enchufe, vea el esquema de conexiones de ejemplo en la fig. 10, página 8.

Leyenda para el esquema de conexiones de ejemplo:

Pos. en fig. 10, páginá 8	Explicación
1	Fuente de tensión de 230 VCA
2	Otros aparatos como p. ej. cargador de batería, nevera
3	Fuente de tensión CC (batería)
4	Inversor
5	Puente colocado (suministro: sin puente, se representa rayado)
6	Interruptor de protección (interruptor FI)
7	Circuito de distribución de cajas de enchufe para aparatos connectados

Advertencia: ¡Peligro de muerte por descarga eléctrica!

Si desea conectar al inversor más de un aparato e instalar para ello un circuito de distribución de cajas de enchufe, debe instalar un interruptor de protección (interruptor FI) y colocar un puente en el inversor.

Instale un interruptor FI en el circuito de distribución de cajas de enchufe.

Desatornille los cuatro tornillos de fijación (fig. 9 2, página 7) de la pared posterior del aparato con la llave Allen suministrada. Retire la pared posterior (fig. 9 1, página 7). Desatornille el tornillo de tierra (fig. 9 4, página 7). Atornille el tornillo en el orificio situado a su izquierda (fig. 9 3, página 7). Vuelva a colocar la pared posterior del aparato y sujétela con los tornillos.

10.6 Conectar un interruptor externo para el encendido y el apagado

Nota

El interruptor externo se conecta al inversor con un cable de conexión con clavija de teléfono Western. Para el cable de conexión es necesario tener en cuenta la asignación de los pines en la clavija.

Prepare un cable de conexión tal y como se indica en los siguientes esquemas de conexiones:

• interruptor externo, alimentación de tensión a partir del inversor: fig. 11, página 9
• unidad de control con circuito de amortiguamiento de relé o de transistor (TR): fig. 12, página 9
• interruptor externo con alimentación de tensión a partir de la batería (BAT) del vehículo: fig. 13, página 9
• interruptor externo con alimentación de tensión propia (DC POWER), p. ej., del encendido: fig. 14, página 9

Conecte el interruptor de encendido y apagado externo con el cable de conexión al puerto remoto I (fig. 3 7, página 4).

10.7 Conectar el control remoto (accesorio)

Atención: ¡Peligro de ocasionar daños materiales!

Enchufe la conexión del control remoto solo en el puerto remoto II y no en el puerto remoto I. Si se conecta de forma errónea, puede dañar el aparato.

Asegúrese de que el control remoto y el inversor reciban el mismo valor de tensión de entrada.

▷ Conecte el control remoto (accesorio) al puerto remoto II (fig. 3 6, página 4).

11 Usar el inversor

▷ Conecte el aparato que desee al inversor.

Encender con el interruptor del aparato

▷ Coloque el interruptor principal (fig. 2 1, página 4) en la posición "ON". ✓ El inversor realiza un autotest.

Durante el autodiagnóstico, se oyen tonos del altavoz interno y los LEDs parpadean en colores distintos. ✓ Después del autotest, se iluminan en color verde los LEDs "Input Level" (fig. 2 4, página 4) y "Power Status" (fig. 2 2, página 4).

Manejar con un interruptor externo o con un control remoto (accesorio)

De forma alternativa, puede encender y apagar el inversor con un interruptor externo conectado o manejarlo con un control remoto (accesorio).

Coloque el interruptor principal (fig. 2 1, página 4) en la posición "Remote". ✓ Si el inversor se ha encendido con el interruptor externo o con el control remoto (accesorio), se ilumina en color verde el LED "Power Status" (fig. 2 2, página 4).

Durante el funcionamiento tenga en cuenta las siguientes indicaciones (véase también el capítulo "Solución de fallos" en la página 99)

El inversor se apaga cuando

• la tensión de la batería desciende por debajo de 10,5 V o 21 V,
• la tensión de la batería asciende por encima de 15,3 V o 30,6 V,
• se sobrecaliente el inversor,
• existe una sobrecarga (cortocircuito).

Nota

Si el aparato está en funcionamiento con una sobrecarga, puede tener intentos cíclicos de conexión. En cuanto el aparato vuelve a funcionar según las normas, el inversor se conectará de nuevo automáticamente (función de recuperación). Si pasadas unas horas el aparato no funciona correctamente, desconecte el inversor y compruebe el aparato conectado.

Nota

Al utilizar el inversor durante mucho tiempo y bajo una energía considerable, se recomienda arrancar el motor para recargar la batería del vehículo.

11.1 Ajustar el modo de ahorro de energía (standby)

En el modo de ahorro de energía, el inversor no suministra tensión y así ahorra batería. Si un aparato conectado requiere una potencia por encima del valor ajustado, el inversor vuelve a trabajar en función normal.

Podrá conectar el modo de ahorro de energía y ajustar el valor de potencia con los interruptores DIP S1, S2 y S3 (fig. 3 1, página 4).

Consulte la posición del interruptor de su inversor en la siguiente tabla:

Valor de potencia	Modo de ahora de energia			Interruptor DIP
	MSP 702	MSP 1012	MSP 2012	S1	S2	S3
	MSP 704	MSP 1024	MSP 2024
		MSP 1512	MSP 2512
		MSP 1524	MSP 2524
	OFF	OFF	OFF	OFF	OFF	OFF
	15 W	20 W	40 W	ON	OFF	OFF
	25 W	40 W	80 W	OFF	ON	OFF
	40 W	55 W	125 W	ON	ON	OFF
	50 W	75 W	170 W	OFF	OFF	ON
	65 W	95 W	210 W	ON	OFF	ON
	75 W	115 W	245 W	OFF	ON	ON
	85 W	135 W	280 W	ON	ON	ON

11.2 Cambiar entre 50 Hz y 60 Hz

Puede cambiar la potencia de salida entre 50 Hz y 60 Hz con el interruptor DIP S4 (fig. 3 1, página 4).

Advertencia

Mueva únicamente el interruptor DIP S4 cuando deba utilizar la frecuencia correspondiente para la tensión de salida.

Ajuste el interruptor DIP S4 (fig. 3 1, página 4) según la siguiente tabla:

Frecuencia de la tension de salute	Interruptor DIP S4
50 Hz	OFF
60 Hz	ON

12 Mantenimiento y limpieza del inversor

¡Atención!

No utilice nunca objetos o productos de limpieza corrosivos o duros en la limpieza, ya que podrían dañar el aparato.

Limpie el aparato con un paño húmedo de vez en cuando.

13 Soluciones de fallos

Nota

Para cuestiones más detalladas sobre los datos del inversor, póngase en contacto con el fabricante.

Advertencia

¡No abra el aparato! ¡Corre el riesgo de sufrir una descarga eléctrica!

No hay tensión de salida

El LED "Power Status" (fig. 2, página 4) indica en color rojo el fallo:

Indicación de LED	Causa	Soluciones
Parpadeo rápido	Tensión de entrada demasiado alta	El invesor solo es adecuado para la tensión indi-cada.
Parpadeo lento	Tensión de entrada demasiado baja	Hay que recargar la batería. Compruebe los cables y las conexiones.
Parpadeo periodo-dico	Sobrecarga tírmica	Desconecte el invesor y el aparato connectado a él. Espere uno 5 – 10 horas y vuelva a conectar el invesor sin aparatos connectados a él. Reduzca la energia y asegúrese de que el invesor Tiene una mejor ventilación. Después, vuelva a conectar el aparato al invesor.
Illuminación per-manente	Cortocircuito o inver-sión de polaridad	Desconecte el invesor y retire el aparato connectado a él. Después, vuelva a conectar el invesor sin aparatos connectados a él. Si ya no se indica una sobrecarga, hay un cortocircuito en el aparato connectado o la energia total era superior a la poten-ciapecifiedaca en la hoja de datos. Compruebe los cables y las conexiones.
	Sobrecarga

14 Garantía legal

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado.

Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos:

• una copia de la factura con fecha de compra,
• el motivo de la reclamación o una descripción de la avería.

15 Gestión de residuos

Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el aparato, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.

16 Datos técnicos

	UJAECO SinePower
	MSP 702	MSP 704	MSP 1012	MSP 1024
N° de articulo	MSP700-012	MSP700-024	MSP1000-012	MSP1000-024
Tensión de entrada nominal	12 V CC	24 V CC	12 V CC	24 V CC
Potencia de salute	700 W		1000 W
Potencia de salute maximizinga	1400 W		2000 W
Tensión de salute	Onda de seno pura de 230 V CA
Frecuencia de salute	50 Hz
Consumo de corrente sinarga	1,2 A	0,6 A	1,25 A	0,65 A
Consumo de tensión enstand-by	0,25 A	0,15 A	0,25 A	0,15 A
Rango de tensión deentrée	10,5 V – 15 V	21 V – 30 V	10,5 V – 15 V	21 V – 30 V
Eficiencia hasta	90 %	92 %	90 %	93 %
N° de articULO	MSP700-012	MSP700-024	MSP1000-012	MSP1000-024
Temperatura ambiente de funciona}=0 °C – 40 °C
Temperatura ambiente almacenamente	-30 °C – +70 °C
Dimensiones A x P x H	190 x 380 x 90 mm		225 x 435 x 117 mm
Peso	5,5 kg		7,6 kg

	UJAECO SinePower
	MSP 1512	MSP 1524	MSP 2012	MSP 2024
N° de articulo	MSP1500-012	MSP1500-024	MSP2000-12	MSP2000-024
Tensión de entrada nominal	12 V CC	24 V CC	12 V CC	24 V CC
Potencia de salute	1500 W		2000 W
Potencia de salute máximo	3000 W		4000 W
Tensión de salute	Onda de seno pura de 230 V CA
Frecuencia de salute	50 Hz
Consumo de corriente sinarga	1,4 A	0,7 A	2,3 A	1,1 A
Consumo de tensión enstand-by	0,28 A	0,15 A	0,6 A	0,3 A
Rango de tensión deentrée	10,5 V – 15 V	21 V – 30 V	10,5 V – 15 V	21 V – 30 V
Eficiencia hasta	90 %	93 %	90 %	93 %
Temperatura ambientefunctionamento	0 °C – 40 °C
Temperatura ambientealmacenamento	-30 °C – +70 °C
Dimensiones A x P x H	225 x 465 x 117 mm		349 x 516 x 116 mm
Peso	8,4 kg		15,5 kg

	UAECO SinePower
	MSP 2512	MSP 2524
N° de articULO	MSP2500-012	MSP2500-024
Tensión de entrada nominal	12 V CC	24 V CC
Potencia de salute	2500 W
Potencia de salute Máxima	5000 W
Tensión de salute	Onda de seno pura de 230 V CA
Frecuencia de salute	50 Hz
Consumo de corriente sinarga	2,4 A	1,5 A
Consumo de tensión enstand-by	0,6 A	0,35 A
Rango de tensión deentrée	10,5 V – 15 V	21 V – 30 V
Eficiencia hasta	90 %	93 %
Temperatura ambientefunctionamento	0 °C – 40 °C
Temperatura ambientealmacenamento	-30 °C – +70 °C
Dimensiones A x P x H	349 x 546 x 116 mm
Peso	16,9 kg

Reservado el derecho a realizar modificaciones en los modelos y envíos en función de los avances técnicos.

Protección contra la sobretensión

Aparato	Sobretensión
	Desconexión	Reinicio
MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512	15,3 V	14,3 V
MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524	30,6 V	28,6 V

Protección contra la tensión baja

Aparato	Aviso de ten-sión baja	Tensión baja
		Desconexión	Reinicio
MSP 702, MSP 1012, MSP 1512,MSP 2012, MSP 2512	11,0 V	10,2 V	12,7 V
MSP 704, MSP 1024, MSP 1524,MSP 2024, MSP 2524	22,0 V	20,3 V	25,4 V

Protección contra el sobrecalentamiento

Temperatura interna		Temperatura en el dispositivo de enfri- miento
Desconexión a	Reinicio a	Desconexión a	Reinicio a
70 °C	45 °C	90 °C	60 °C

Homologaciones

El aparato posee la homologación e13.

E 13
