MCS5 - Aire acondicionado DOMETIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado marino (sistema de climatización marina)
Marca	Dometic
Modelo	MCS5
Capacidad de refrigeración	5 000 Btu/h (1 500 W)
Capacidad de calefacción	Bomba de calor integrada (dato no especificado)
Tensión de alimentación	230 V ~
Consumo eléctrico (refrigeración)	2,2 A
Consumo eléctrico (calefacción)	2,9 A
Dimensiones de la unidad (L × A × P)	452 × 279 × 226 mm
Peso de la unidad	18 kg
Dimensiones del panel de control	81 × 64 × 24 mm
Abertura del panel de control	64 × 48 mm
Diámetro del conducto	102 mm (4 pulgadas)
Tipo de refrigeración	Refrigerado por agua de mar
Bomba de agua de mar incluida	Sí, modelo PLL250 (100-240 V~, 50/60 Hz)
Longitud del cable de pantalla	4,5 m (estándar)
Funciones	Refrigeración, calefacción, deshumidificación (vía climatización)
Mantenimiento periódico	Limpieza del filtro, verificación del drenaje de condensados
Instalación	Reservada a personal calificado; no instalar en la bodega o la sala de máquinas
Piezas de repuesto disponibles	Filtro, soporte de montaje, barbilla para manguera
Garantía	Garantía legal aplicable, servicio postventa a través de socios locales

Preguntas frecuentes - MCS5 DOMETIC

¿Cuál es la capacidad de refrigeración del Dometic MCS5?

El Dometic MCS5 ofrece una capacidad de refrigeración de 5 000 Btu/h (1 500 W), adecuada para pequeños barcos y yates.

¿El MCS5 puede calentar?

Sí, el sistema integra una bomba de calor reversible que también permite la calefacción del habitáculo.

¿Cuál es la tensión de alimentación requerida?

El aparato funciona con una tensión de 230 V~. Se debe instalar un disyuntor adecuado conforme a las normas eléctricas marinas.

¿Puedo instalar yo mismo el aire acondicionado?

No, la instalación debe ser realizada por personal calificado y especializado en marina, para respetar las instrucciones de seguridad y garantizar la garantía.

¿Dónde no instalar el panel de control?

Evite colocarlo a pleno sol, cerca de una fuente de calor, en un flujo de aire directo, encima o debajo de una rejilla de aire, o detrás de un tabique que contenga una fuente de temperatura.

¿Cómo mantener el filtro?

Se recomienda limpiar regularmente el filtro (ref. 235000500) para mantener un buen flujo de aire. Retírelo, lávelo con agua tibia y jabón, séquelo y vuelva a colocarlo.

¿Qué hacer en caso de fuga de agua de mar?

Verifique todas las conexiones de las mangueras (doble abrazadera) y los racores roscados (cinta de teflón). Si la fuga persiste, contacte a un técnico marino calificado.

¿Cuál es la longitud máxima del cable de la pantalla?

La longitud máxima del cable de la pantalla (RJ-45) y de los sensores es de 22,9 m. Hay extensiones disponibles en incrementos de 1,5 m.

¿Cómo evacuar los condensados?

Instale una manguera de evacuación (diám. 16 mm) con un sifón para evitar el retroceso de gases nocivos. La manguera debe tener una pendiente descendente hacia un colector o una bomba de drenaje.

¿Qué piezas de repuesto están disponibles?

Las piezas de repuesto incluyen el filtro (235000500), el soporte de montaje (291850154) y la barbilla para manguera (291049003). Contacte a su distribuidor para pedirlas.

MANUAL DE USUARIO MCS5 DOMETIC

Instrucciones de montaje 102

NL

• ¡Riesgo de descarga eléctrica!

Antes de poner en marcha el aparato, lea atentamente estas instrucciones y guárdelas en un lugar seguro para futuras consultas. Si traspasa el aparato a otra persona, entréguele también estas instrucciones de uso.

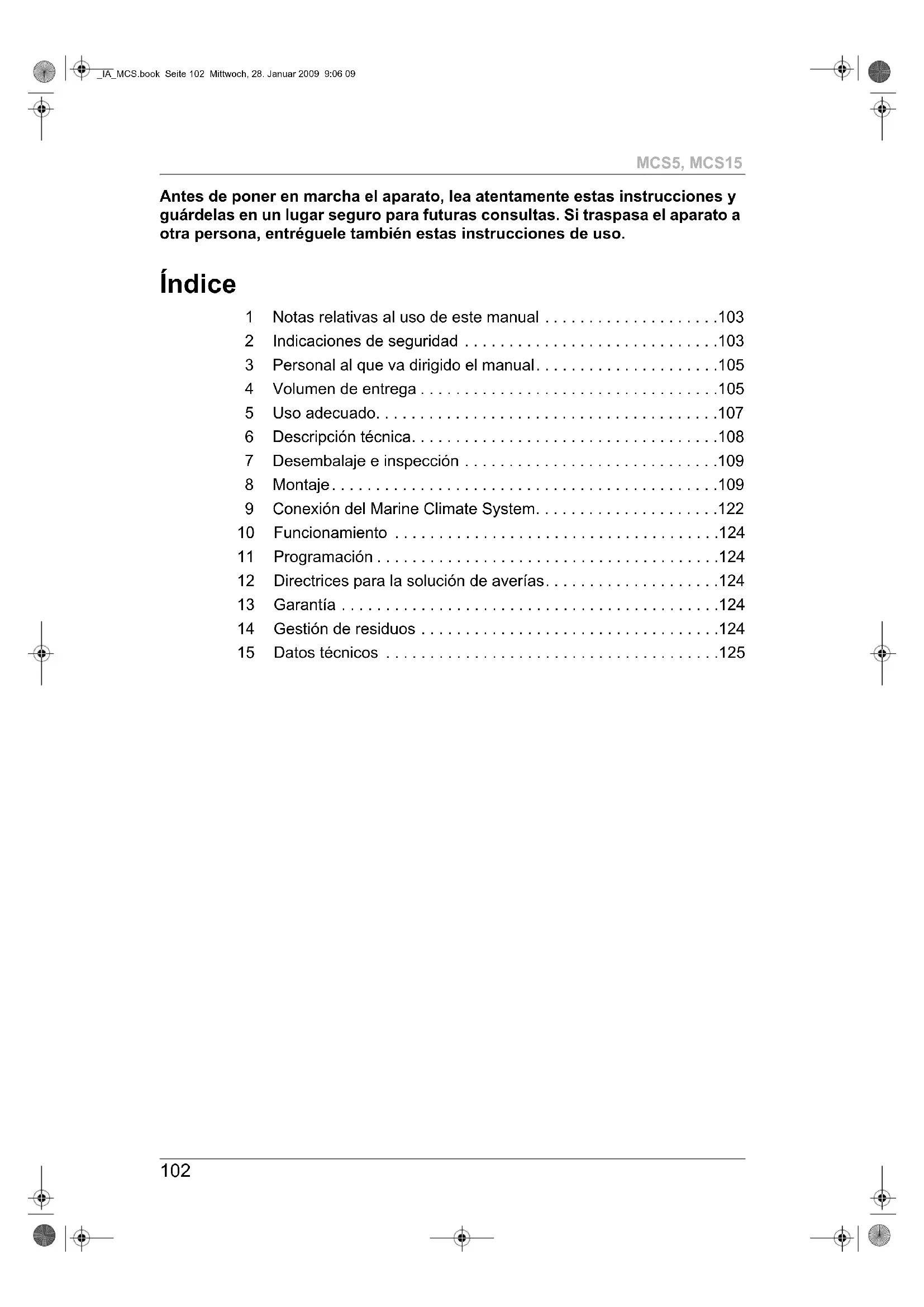

Índice

1 Notas relativas al uso de este manual 103 2 Indicaciones de seguridad 103 3 Personal al que va dirigido el manual 105 4 Volumen de entrega 105 5 Uso adecuado 107 6 Descripción técnica 108 7 Desembalaje e inspección 109 8 Montaje 109 9 Conexión del Marine Climate System 122 10 Funcionamiento 124 11 Programación 124 12 Directrices para la solución de averías 124 13 Garantía 124 14 Gestión de residuos 124 15 Datos técnicos 125

1 Notas relativas al uso de este manual

¡Advertencia!

Indicación de seguridad: no observar estas indicaciones puede producir daños personales o materiales.

¡Atención!

Indicación de seguridad: la no observancia puede producir daños materiales y perjudicar el funcionamiento del aparato.

¡Advertencia!

Indicación de seguridad relativa a peligros resultantes de la corriente o tensión eléctricas: no observar estas indicaciones puede producir daños personales y materiales, y perjudicar el correcto funcionamiento del aparato.

Nota

Información adicional para el manejo de este aparato.

Paso a seguir: este símbolo le indica que deben realizar un paso. Todos los procedimientos necesarios se describen bajo el Paso. Este símbolo describe el resultado de un paso realizado.

fig. 1, 5, página 3: esta indicación hace referencia a un elemento de una figura, en este ejemplo a la "Posición 5 en la figura 1 de la página 3".

Tenga en cuenta también las siguientes indicaciones de seguridad.

2 Indicaciones de seguridad

El fabricante no se hace responsable de los daños causados como consecuencia de:

• errores de montaje o de conexión,
• desperfectos en el aparato debidos a influencias mecánicas o a sobretensiones,
• modificaciones realizadas en el aparato sin el expreso consentimiento del fabricante,
• realización del aparato para fines distintos a los descritos en las instrucciones.

2.1 Seguridad general

• Este sistema no cumple los requisitos de protección de encendido. No lo instale en espacios que contengan motores de gasolina, depósitos, cilindros LPG/CPG, reguladores, válvulas o racores de empalme de líneas de combustible.

De lo contrario pueden producirse lesiones o incluso la muerte.

• No tienda la línea de drenaje del condensado
• a menos de 1 m de cualquier salida de los sistemas de escape de un motor o generador,
• en el alojamiento del compresor de un motor o generador,
• en una sentina, a menos que el drenaje esté adecuadamente conectado a una bomba estanca de condensado o de sumidero de ducha.

De lo contrario, los vapores del aire del motor o de la sentina podrían mezclarse con el aire de retorno del aire acondicionado y contaminar los habitáculos, lo que podrá provocar lesiones o incluso la muerte.

• Para evitar que entre monóxido de carbono (CO) u otros vapores nocivos, deben montarse un sifón en la(s) línea(s) de drenaje del condensado.
• El montaje y el mantenimiento de este sistema puede resultar peligroso debido a la presión del sistema y a los componentes eléctricos.
• Lleve gafas protectoras y guantes de trabajo.
• Coloque un extintor cerca del área de trabajo.

¡Peligro de electrocución!

Las unidades son componentes de tensión de CA que funcionan a 230 V~

¡Peligro de descarga eléctrica!

Desconecte la tensión en el panel principal o la fuente de alimentación antes de abrir cualquier cubierta.

De lo contrario, pueden producirse lesiones o incluso la muerte.

• Para minimizar el riesgo de descargas eléctricas y lesiones personales, este componente debe tener una toma a tierra adecuada.

• Sujete el equipo de aire acondicionado a una plataforma nivelada sólida con los cuatro soportes de montaje suministrados.
• No instale nunca el equipo de aire acondicionado en las zonas de la sentina o del motor.
• Asegúrese de que la ubicación seleccionada esté cerrada herméticamente al acceso directo de vapores procedentes de la sentina o del compartimento del motor.

2.2 Manipulación segura del cableado eléctrico

• Utilice conductos para cables para tender los cables por paredes con bordes afilados.
• No tienda cables sueltos o doblados cerca de materiales que sean conductores eléctricos (metal). No someta los cables a tracción.
• Fije y tienda los cables de tal modo que no se pueda tropezar con ellos ni dañarlos.

3 Personal al que va dirigido el manual

Las instrucciones contenidas en este manual van dirigidas a personal cualificado que trabaja en talleres y que está familiarizado con las normas y precauciones de seguridad que se deben aplicar.

4 Volumen de entrega

Nota

Cada unidad incluye una junta con bridas de retención para la manguera del condensado con 4 soportes de montaje.

4.1 Marine Climate System MCS5

MCS5 (n° de pieza 207315007)

Número de pieza	Cantidad Descripción
201315004 1 Marine Climate System MCS5
222000226 1 Panel de control
293049297 1 Caja electrica
4160066 1 Arnés electrico
225600018 1 Juego para agua marina y conductor (véase más abajo)

Juego para conductor

Número de pieza	Cantidad Descripción
226600014	3,8 m Conductos, aislados
217316016	1	Rejilla del aire de suministro 4x4", 102 x 102 mm
217316015	1	Rejilla del aire de returno 10x8", 254 x 203 mm, anodizada

Volumen de entrega MCS5, MCS15

Juego para agua de mar

Número de pieza	Cantidad Descripción
334220 1 Pasacascos, 5/8", plástico
226000006	7,6 m Manguera para agua de mar, 5/8"
335120 3 Adaptador de PVC, 1/2" MPT x 1/2" HB
335080 2 Adaptador de PVC, 1/2" FPT x 1/2" HB
225600021 1 Depurador, 1/2", con soporte 1/2" FPT
1010044	1 Bomba de agua de mar PLL250 (100-240 V~, 50/60 Hz)
369617 17 Abrazaderas para manguera, finas
330482 1 Válvula de bola, 1/2", bronce
369699 1 Speed scoop, 1/2", bronce

Piezas de repuesto

Número de pieza	Descripción
291049003 Junta con púas de retencion para la manguera
291850154 Soporte de montaje
235000500 Filtro

4.2 Marine Climate System MCS15

MCS15 (n.º de pieza 207315019)

Número de pieza	Cantidad Descripción
201315017	1 Marine Climate System MCS 15
222000226	1 Panel de control
293049298	1 Caja electrica
4160066	1 Arnés electrico
225600025	1 Juego para agua marina y conductor únicos (véase más abajo)

Juego para conducto

Número de pieza	Cantidad Descripción
226600015	3,8 m Conductos, aislados
217316041	1 Rejilla del aire de suministro 10x8", 254 x 203 mm
316017	1 Rejilla del aire de returno 14x10", 356 x 254 mm

MCS5, MCS15 Uso adecuado

Juego para agua de mar

Número de pieza	Cantidad Descripción
334220 1 Pasacascos, 5/8", plástico
226000006	7,6 m Manguera para agua de mar, 5/8"
335120 3 Adaptador de PVC, 1/2" MPT x 1/2" HB
335080 2 Adaptador de PVC, 1/2" FPT x 1/2" HB
225-600021 1 Depurador, 1/2", con soporte 1/2" FPT
1010046	1 Bomba de agua de mar PLL500 (220-240 V~, 50/60 Hz)
369617 17 Abrazaderas para manguera, finas
330482 1 Válvula de bola, 1/2", bronce
369699 1 Speed scoop, 1/2", bronce

Piezas de repuesto

Número de pieza	Descripción
291049003	Junta con pías de retencion para la manguera
291850154	Soporte de montaje
235000507	Filtro

5 Uso adecuado

El Marine Climate System (sistema climatizador marino) es un sistema de aire acondicionado diseñado para utilizarse en yates o embarcaciones. Puede enfriar o calentar el interior del yate o embarcación.

6 Descripción técnica

El equipo de aire acondicionado marino Marine Climate System está diseñado para funcionar a 230V

El juego del Marine Climate System contiene la unidad de aire acondicionado y estos componentes:

• Panel de control
• Conductos
• Rejilla del aire de suministro
• Rejilla del aire de retorno
• Bomba de agua de mar Depurador
• Pasacascos speed scoop
• Racores de empalme de descarga al exterior
• Manguera para agua de mar
• Racores de empalme para la bomba y el depurador

Se trata de un sistema de aire acondicionado refrigerado con agua de mar.

6.1 Componentes del Marine Climate System

Elemento en la fig. 1, págin2 Descripción

1 Anillo del conductor

2 Compresor rotatorio

3 Drenaje del condensado (se muestra una de sus multíplles ubica- ciones)

4 Caja electrica

5 Soporte de montaje

6 Base colectora

7 Orificio con tapón (posición optional para drenaje del conden- sado)

8 Ensamblaje del ventilador

9 Tornillos (retirelos para girar el ventilador)

10 Serpentin del condensador (salida del agua de mar)

11 Serpentin del evaporador

MCS5, MCS15 Desembalaje e inspección

7 Desembalaje e inspección

Compruebe que ha recibido todas las cajas comparando los componentes con la lista. Manipule las unidades en la orientación indicada en cada caja de cartón por la flecha que señala hacia arriba. Examine las cajas cerciorándose de que no han sufrido daños durante el transporte; si es necesario, saque las unidades de su caja correspondiente. Si una unidad está dañada, el transporte debe anotarlo debidamente en el albarán reconociendo el daño.

8 Montaje

Advertencia: ¡peligro de lesión!

El sistema debe montarlo únicamente personal cualificado de una empresa especializada. La información siguiente está destinada a técnicos que conozcan las normas y precauciones de seguridad aplicables.

• Planifique todas las conexiones a realizar, incluyendo
• conductos, drenajes del condensado,
• entrada y calidad de agua de mar,
• conexiones de suministro eléctrico,
• ubicación del control y
• posición de la bomba de agua de mar,

para asegurarse un fácil acceso para el tendido y el mantenimiento.

Nota

Revise estas normas antes y después del montaje.

8.1 Asignaciones de espacio y dimensiones de la unidad

Leyenda de la fig. 2, página 3:

Elemento Descripción

1 Asignación de espacio para la entrada de aire de retorno (si está contiguo a un mamparo) 2 Asignación de espacio para las tuberías de agua de mar 3 Serpentín del evaporador y del condensador 4 Anillo del conducto 5 Caja eléctrica 6 Compresor rotatorio 7 Conexión del refrigerante (deje espacio para el acceso) 8 Entrada de agua de mar 9 Salida de agua de mar 10 Espacio libre mínimo total 11 Posición estándar del ventilador tal como se ve 12 Posible ubicación del drenaje

Nota

El ventilador y el anillo del conductor pueden colocarse vertical u horizontalmente; la fig. 2, página 3 muestra un Marine Climate System MCS5 con el ventilador girado a la posición vertical.

Asignaciones de espacio (fig. 2, página 3)

Al montar la unidad deben reservarse los siguientes espacios libres:

• Deje como mínimo 152 mm alrededor del perímetro de la unidad en la zona de las tuberías de agua de mar y de drenaje del condensado (1).
• Deje como mínimo 76 mm de espacio de aire en frente del serpentín del evaporador para la entrada del aire de retorno si está contiguo a un mamparo (2).
• Para la conexión del conducto flexible (10) y para el espacio libre necesario detrás de la rejilla de aire de suministro
• deje 51 mm para el anillo del conductor,
• deje 25 mm para el radio de curvatura del conducto y añada el diámetro del conducto para calcular la distancia libre total requerida.
• Deje también el espacio necesario para el montaje y el mantenimiento.

MCS5, MCS15 Montaje

Dimensiones de la unidad (fig. 2, página 3)

I: Vista superior II: Vista lateral III: Vista trasera

Capacidad de la unidad	MCS5 MCS15 mm mm
A -時間 del conductor 102 153
B - profundidad de la base 204 254
C - profundidad global 229 268
D - anchura 407 559
E - alta 286 343

8.2 Drenaje del condensado

¡Advertencia!

No termine la línea de drenaje del condensado

• a menos de 0,9 m de cualquier salida de los sistemas de escape de un motor o generador,
• en el alojamiento del compartimento de un motor o generador,
• en una sentina, a no ser que el drenaje esté adecuadamente conectado a una bomba estanca de condensado o de sumidero de ducha.

De lo contrario, los vapores del aire del motor o de la sentina podrían mezclarse con el aire de retorno del aire acondicionado y contaminar los habitáculos, lo que podría provocar lesiones o incluso la muerte.

Durante el montaje de los drenajes del condensado deben respetarse las normas siguientes:

• No dirija los drenajes del condensado hacia la sentina.
• Tienda la línea de drenaje del condensado siempre hacia abajo, desde la unidad hasta un lugar de drenaje adecuado.
• La línea de drenaje del condensado debe tener un sifón.

Para montar el drenaje del condensado (fig. 3, página 4):

Extraiga la clavija estanca que mira hacia la popa de la base colectora (4) de la unidad de aire acondicionado. Deslice la arandela sólida (2) y la arandela de sello líquido (3) en el racor de empalme de PVC (1) por este orden. Conecte el racor de empalme de PVC (1) en la base colectora (4) a través del orificio con la tuerca de cierre (5). Apriételo con dos llaves inglesas de manera que quede sellado de forma adecuada y segura.

Montaje MCS5, MCS15

Acople una manguera reforzada de 5/8" (16 mm) de diámetro interior a la púa de retención de mangueras y fíjela con abrazaderas de acero inoxidable. Monte la manguera de drenaje del condensado en sentido descendente desde la unidad y a popa de un sumidero. La manguera debe tener un purgador de condensación.

Nota: Pueden utilizarse dos racores de empalme de drenaje y unirse las mangueras en T siempre que haya un desnivel mínimo de 51 mm desde la base colectora hasta la conexión en T.

Nota: Debe considerarse el montaje de un sifón en la(s) línea(s) de drenaje del condensado de forma que la descarga normal de condensado pueda tener el sifón y registrar la entrada de monóxido de carbono (CO) u otros vapores potencialmente nocivos.

Para cerciorarse de que el montaje es correcto, vierta un litro de agua en la base colectora y compruebe que fluye correctamente.

8.3 Ensamblaje del ventilador

Puede conseguirse una descarga horizontal o vertical del aire de suministro girando el ventilador (fig. 4 1, página 4). Gire el ventilador de manera que el caudal de aire fluya lo más directo posible hacia la rejilla de aire de suministro.

8.3.1 MCS5

Retire la atadura de alambre que sujeta el arnés del cable del ventilador a la base colectora y/o el arnés contigo. Retire y guarde los 7 tornillos (fig. 4 5, página 4) que sujetan la placa del ventilador a la carcasa del evaporador. Gire el ventilador 90° de forma que la descarga sea vertical y orientada hacia arriba. Vuelva a colocar los 7 tornillos que sujetan la placa del ventilador a la carcasa del evaporador. Asegúrese de recolocar el cable de alimentación eléctrica de forma que no se pueda enganchar con nada durante o tras el montaje.

✓ Se ha completado el giro vertical.

8.3.2 MCS15

Cuando el ventilador está vertical debe utilizarse el soporte vertical; de lo contrario se producirán daños en la unidad y se invalidará la garantía.

Desatornille y desecha los 2 tornillos para chapa que sujetan el ventilador al colector de drenaje. Retire la atadura de alambre que sujeta el arnés del cable del ventilador a la base colectora y/o el arnés conticulo. Retire y guarde los 7 tornillos (fig. 4 5, página 4) que sujetan la placa del ventilador a la carcasa del evaporador. Gire el ventilador 90° de forma que la descarga sea vertical y orientada hacia arriba. Vuelva a colocar los 7 tornillos que sujetan la placa del ventilador a la carcasa del evaporador. Coloque el soporte vertical auxiliar (fig. 4 3A y 3B, página 4) sujeto al colector. Afloje y guarde los 2 tornillos (fig. 4 2, página 4) del extremo A (fig. 4 3A, página 4). Afloje y guarde los 2 tornillos para chapa (fig. 4, página 4) que sujetan el ventilador al colector de drenaje. Utilizando los 2 tornillos que acaba de retirar del extremo A, monte el extremo A hacia el interior del colector (fig. 4 6, página 4).

Nota

Los tornillos para chapa perforan sus propios orificios guía si se usa una pistola perforadora, pero si precisa agujeros guía, utilice una broca de perforación de 0,5 mm con tope de perforado o con cualquier otro método que impida que la punta de perforación penetre más de 6 mm en la carcasa del ventilador, ya que de lo contrario se dañaría el aspa del ventilador.

Utilizando los 2 tornillos para chapa que acaba de desatornillar, monte el extremo B (fig. 4 3B, página 4) del soporte a la carcasa del ventilador (fig. 4 7, página 4). Asegúrese de recolocar el cable de alimentación eléctrica de forma que no se pueda enganchar con nada durante o tras el montaje. Se ha completado el giro vertical.

Montaje MCS5, MCS15

8.4 Caja eléctrica

Durante el montaje de la caja eléctrica deben respetarse las normas siguientes:

Monte la caja eléctrica en un lugar seco. - Monte la caja eléctrica a una superficie sólida como máximo a 1 m de distancia de la unidad. - Monte la caja eléctrica como máximo a 4,5 m del lugar donde montará el control digital.

Utilice las 3 ranuras de montaje de la parte trasera de la caja eléctrica para sujetarla a una superficie de montaje adecuada. Utilice tornillos apropiados para dicha superficie de montaje (no incluidos).

8.5 Rejilla del aire de suministro

Durante el montaje de la rejilla del aire de suministro deben respetarse las normas siguientes para garantizar un caudal de aire directo ininterrumpido al evaporador:

¡Precaución!

La descarga de la rejilla de aire de suministro no debe dirigirse en ningún caso hacia la rejilla de aire de retorno, ya que ello provocaría que el sistema ejecutara un ciclo corto.

Monte la rejilla de aire de suministro tan alta como sea posible. - Detrás de la rejilla de aire de suministro se requiere un espacio libre mínimo de 76 mm más el diámetro del conductor (fig. 6 3, página 6) para fijar el conductor (fig. 2 11, página 3). Recorte las ventanillas para la rejilla redonda del aire de suministro según la tabla.

MCS5 MCS15
4,4 x 4,4"112 x 112 mm	9,6 x 7,6"254 x 204 mm

▶ Monte la rejilla del suministro de aire.

8.6 Rejilla del aire de retorno

Durante el montaje de la rejilla del aire de retorno deben respetarse las normas siguientes para garantizar un caudal de aire directo ininterrumpido al evaporador:

Monte la rejilla del aire de retorno tan baja y tan cerca de la unidad como sea posible. Monte la rejilla del aire de retorno lejos de vapores de escapes y sentinas. - La rejilla del aire de retorno debe tener un espacio libre de 107 mm como mínimo delante de ella en la zona de la cabina.

Recorte las ventanillas para las rejillas del aire de retorno según la tabla baja:

▶ Si su equipo está equipado con una rejilla de aire de retorno con filtro: retire el filtro sujeto al evaporador de la unidad y deséchelo.

Dos filtros no son mejor que uno, ya que el flujo de aire disminuye, lo que reduce la eficiencia y puede provocar congelaciones en el serpentín del evaporador.

▶ Monte la rejilla del aire de retorno.

8.7 Conductos

Durante el montaje de los conductos deben respetarse las normas siguientes:

• Los conductos deben tenerse lo más rectos, lisos y tensos posible.
• Evite codos y curvas innecesarios.
• Minimice el número de codos de 90° (dos codos cerrados de 90° pueden reducir el caudal de aire en un 25%).
• Asegúrese de que los conductos están conectados adecuadamente y que no sobre conductor.

A continuación le exponemos un resumen de conexiones de conductos apropiadas:

Comience por cualquiera de los extremos (la rejilla de descarga de aire o la unidad de aire acondicionado). Retire el aislamiento de fibra de vidrio adyacente o deje al descubierto la manguera interna de mylar.

Montaje MCS5, MCS15

Deslice la manguera interior de mylar alrededor del anillo de montaje hasta el tope.

Atornille 3 o 4 tornillos metálicos para chapa metálica de acero inoxidable al anillo de transición de la manguera.

Asegúrese de atrapar el cable en la manguera con las cabezas de los tornillos.

No use abrazaderas de cinta ya que la manguera resbalaría.

Envuelva la junta del conducto y el anillo con cinta americana para evitar fugas de aire. Vuelva a colocar el aislamiento por encima del mylar hasta el anillo y envuelva esta junta con cinta. Tienda el conductor hasta el otro extremo, manteniéndolo lo más recto, liso y tenso posible. Elimine el conducto sobrante. Utilice el mismo modo de conexión en el otro extremo.

8.8 Montaje del panel de control

Durante el montaje del panel de control deben respetarse las normas siguientes:

Monte el panel de control a una distancia de 4,5 m como máximo de la caja eléctrica.

• Monte el panel de control en una pared interior, ligeramente por encima de la altura media de la cabina, en una posición donde el aire circule libremente de forma que pueda medir la temperatura media lo mejor posible.

No monte el panel de control

• bajo radiación solar directa,
• cerca de ningún dispositivo que origine calor,
• en un mamparo donde las temperaturas irradiadas desde detrás del panel puedan afectar a su rendimiento.
• en la corriente de aire de suministro.
• encima o debajo de una rejilla de aire de suministro o de retorno.

MCS5, MCS15 Montaje

Antes de montar el panel de control, tenga en cuenta la ubicación:

Recorte la ventanilla para el panel de control: 64 mm de anchura por 48 mm de altura. Enchufe uno de los extremos del cable de la pantalla (conector RJ-45 de 8 bornes) en el conector hembra de pantalla (J-2) de la caja eléctrica, y el otro extremo en la parte trasera del panel de control.

Antes de colocar el panel de control, limpie la superficie de montaje únicamente con alcohol isopropílico (pruebe primero el alcohol en una parte de la superficie que no se vea). Fije el panel de control a un mamparo con las tiras adhesivas suministradas.

8.9 Montaje de la unidad y del sistema de agua marina

8.9.1 Normas para el montaje del sistema de agua marina

¡Precaución!

Si no instala un depurador de agua marina, quedará invalidada la garantía de la bomba.

Durante el montaje del sistema de agua marina deben respetarse las normas siguientes:

• Debe montarse la bomba de agua de mar de forma que esté situada al menos 300mm por debajo del nivel del agua.
• Puede montarse la bomba de agua de mar horizontal o verticalmente, pero la descarga debe estar siempre por encima de la toma (fig. 5, página 5).

Elemento Descripción

1 Entrada pasacascos con rejilla tipo scoop 2 Válvula de bola 3 Depurador 4 Bomba de agua de mar 5 Serpentín de condensación del equipo de aire acondicionado 6 Salida de agua de mar 7 Nivel del agua 8 Flujo de entrada 9 Flujo de salida 10 Abrazaderas de manguera, montadas por pares con los extremos de ajuste en lados opuestos

Montaje MCS5, MCS15

A: Correcto

Flujo constante ascendente desde la entrada hasta la unidad (8), y luego descendente hasta la salida (9), mangueras sujetas con dos abrazaderas cada una (10).

La entrada pasacascos (1), la válvula de bola (2), la manguera y el depurador (3) deben dimensionarse como mínimo del mismo tamaño que la entrada de la bomba.

B: Incorrecto

Las mangueras no deben estar retorcidas, describir lazos ni tener puntos altos donde pueda quedar atrapado el aire.

C: Incorrecto

La bomba (4) y el depurador (3) deben quedar por debajo del nivel del agua (7).

D: Incorrecto

El depurador (3) debe quedar por debajo de la bomba (4) y por debajo del nivel del agua (7).

• Asegúrese de que el agua circula libremente por la descarga al exterior cuando la bomba funciona.
• La entrada speed scoop deben mirar hacia delante y no debe compartirse con ninguna otra bomba.
• El speed scoop y la válvula de cierre de la toma de mar deben estar abiertos y sellados convenientemente.
• Es obligatorio un depurador de agua de mar (3) entre la válvula de cierre (toma de mar) (1) y la bomba (4) para proteger la bomba de materiales extraños.
• Asegúrese de que se pueda acceder al sistema del depurador (3).
• El sistema de agua de mar debe instalarse
• con una inclinación ascendente desde el speed scoop y la válvula de la toma de mar (1),
• a lo largo del depurador (3),
• hasta la entrada en la bomba (4) y
• de ahí a la entrada del serpentín de condensación de la unidad de aire acondicionado (5).
• La descarga de la unidad de aire acondicionado (5) debe circular hasta el racor de empalme de la salida pasacascos de agua marina (6), que debe estar situado de forma que pueda comprobarse visualmente el flujo de agua de salida, y tan lejos como se pueda del nivel de agua para reducir el ruido.
• Asegúrese de que la manguera está tendida de forma ascendente desde el speed scoop hasta el depurador (3), la bomba (4) y la unidad de aire acondicionado (5).
• Evite lazos, puntos altos y el uso de codos de 90° en la manguera de agua de mar.

MCS5, MCS15 Montaje

• La unidad de aire acondicionado (5) debe montarse tan baja como sea posible, pero nunca en las zonas de la sentina o del motor (como, por ejemplo, debajo de la litera de un camarote, el asiento del comedor o el fondo de un armario).
• Asegúrese de dejar el espacio adecuado alrededor de la unidad.
• Asegúrese de que la posición seleccionada está cerrada herméticamente al acceso directo de vapores procedentes de la sentina o del compartimento del motor. Monte la unidad (5) sobre una superficie firme, nivelada y horizontal.
• Asegure todas las conexiones de mangueras con dos abrazaderas invertidas entre sí de acero inoxidable.
• Utilice cinta de teflón en todas las conexiones roscadas.
• Después de haberlas apretado con la mano, apriételas una vuelta y media más.

¡Precaución!

No las apriete demasiado. Ello podrá provocar roturas al cabo de unas cuantas horas o días.

Asegúrese de comprobar que no hay fugas antes de poner en servicio la embarcación. Si tiene dudas acerca de este procedimiento, es preferible que consulte con un técnico náutico calificado para no hundir su embarcación.

Montaje MCS5, MCS15

8.9.2 Montaje del juego para conducto

Nota

La unidad se muestra con el ventilador girado en posición vertical.

Nota

Respecto a las dimensiones y nombres de pieza, véase el capítulo "Volumen de entrega" en la página 105.

Leyenda de la fig. 6, página 6

Elemento Descripción

1 Conductos 2 Rejilla del aire de suministro 3 Profundidad detrás de la rejilla del aire de suministro 4 Rejilla del aire de retorno 5 Panel de control 6 Arnés eléctrico 7 Drenaje del condensado hacia el sumidero 8 Junta con pomos de retención para la manguera 9 Salida de agua de mar 10 Entrada de agua de mar 11 Soporte de montaje 12 Unidad de aire acondicionado 13 Caja eléctrica

8.9.3 Montaje del juego de agua de mar

Leyenda de la fig. 7, página 6

Elemento Descripción

1 Nivel del agua 2 Pasacascos 3 Manguera para agua de mar 4 Unidad de aire acondicionado 5 Caja eléctrica 6 Arnés eléctrico de encendido de la bomba 7 Bomba de agua de mar 8 Adaptador de PVC, 1/2"FPT x 1/2" HB 9 Adaptador de PVC, 1/2" MPT x 1/2" HB 10 Depurador 11 Entrada de agua de mar (véase detalle A)

MCS5, MCS15 Montaje

Entrada de agua de mar (detalle A)

Elemento en A	Descripción
12 Manguera para agua de mar
13 Abrazaderas de manguera
14 Adaptador de PVC, 1/2" MPT x 1/2" HB
15 Válvula de bola
16 Tuerca
17 Placa de apoyo (no incluida en el juego)
18 Lecho (no incluido en el juego)
19 Casco
20 Speed scoop

8.9.4 Montaje

Monte la toma de agua de mar speed scoop tan debajo del nivel de agua y tan cerca de la quilla como sea posible y con la entrada encarada a la proa. Esto permite que la toma permanezca dentro del agua cuando la embarcación se escore y así no entre aire en el sistema.

Apoye el scoop en una pasta para juntas marina diseñada para usar bajo el agua. Aplique este compuesto a discreción en ambos lados y en el orificio. Monte una toma de agua de flujo pleno, de bronce, en la entrada pasacascos speed scoop. Monte un depurador de agua de mar por debajo del nivel de la bomba de forma que el filtro sea accesible. Conecte la toma de mar y el depurador con una manguera marina con refuerzo de 5/8" (16 mm) con trazado ascendente. Monte la bomba de agua marina de forma segura por encima del depurador, como mínimo 300 mm por debajo del nivel del agua. Gire el eje de la bomba en la dirección de circulación del agua. Monte la unidad de aire acondicionado fijando la base colectora a una superficie plana y horizontal con los soportes de clip de montaje y los 4 tornillos.

La base colectora también sirve de colector de condensado.

Conecte de forma ascendente la descarga de la bomba a la entrada inferior del serpentín de condensación de la unidad de aire acondicionado con una manguera marina con refuerzo de 5/8" (16 mm). Monte el racor de empalme pasacascos de descarga al exterior.

Conexión del Marine Climate System MCS5, MCS15

Conecte la descarga del serpentín de condensación al racor de empalme pasacascos de descarga al exterior con una manguera marina con refuerzo de 5/8" (16 mm). Conecte todas las piezas metálicas que están en contacto con agua marina al sistema de conexiones de la embarcación, incluyendo: la entrada speed scoop, la bomba (el cable de toma a tierra del arnés), y el equipo de aire acondicionado.

9 Conexión del Marine Climate System

¡Advertencia!

Si las conexiones y la toma a tierra del sistema no se realizan de forma adecuada, ¡la garantía perderá su validez!

¡Advertencia!

Desconecte el disyuntor de la alimentación de CA antes de abrir la caja eléctrica y de acceder a la regleta de terminales.

Leyenda de los esquemas de conexiones (fig. 8, página 7):

Elemento Descripción

1 Caja eléctrica 2 Asistente de inicio del resistor de coeficiente de temperatura positivo (PTCR) (no se utiliza en MCS5)

3 Capacitor de marcha 4 Panel de control 5 Sensor de aire alternativo opcional 6 Sensor de aire exterior opcional 7 Compresor 8 Bomba o panel del relé 9 Válvula de inversión 10 Ventilador 11 Interruptor de alta presión 12 Alimentación de tensión 13 Punto de toma a tierra del sistema 14 Terminales de encendido y de desconexión de la bomba

Durante la conexión del Marine Climate System deben respetarse las normas siguientes:

• Debe utilizarse un disyuntor de las dimensiones adecuadas para proteger el sistema tal como se especifica en la etiqueta de la placa de características de la unidad de aire acondicionado.

MCS5, MCS15 Conexión del Marine Climate System

• Monte y conecte a tierra/convierta la fuente de alimentación de CA según los estándares eléctricos náuticos.
• Utilice cable para embarcaciones de 3,5 mm² como mínimo
• para suministrar corriente a la unidad de aire acondicionado
• para suministrar corriente a la bomba de agua de mar
• para tender los cables en la bomba
• Cualquier conexión electrónica de la sentina por debajo del nivel del agua debe realizarse utilizando empalmes a tope de tipo termocontraíble de cierre hermético.
• Todas las conexiones a la regleta de terminales deben realizarse con terminales circulares del tamaño adecuado (no se incluyen).
• Cada unidad de aire acondicionado instalada requiere un disyuntor propio exclusivo.
• Si solo hay una unidad de aire acondicionado montada, la bomba de agua de mar no necesita un disyuntor; el cableado de la bomba de agua de mar se conecta a la regleta de terminales de la unidad (véase el esquema de conexiones, fig. 8, página 7).
• Si dos o más unidades de aire acondicionado usan la misma bomba de agua marina, los cables de la bomba deben conectarse a un panel del relé de la bomba (PRP) que dispone de su propio disyuntor exclusivo (véase el esquema de conexiones equipado con el PRP).

Conecte la unidad de aire acondicionado al sistema de conexiones de la embarcación para prevenir la corrosión por corrientes vagabundas. Asegúrese de que la toma a tierra de CA de la unidad de aire acondicionado está conectada adecuadamente a la toma a tierra de CA de la embarcación. Dentro de la embarcación en sí, asegúrese de que el bus de tierra de CA está conectado al bus de tierra de CC en un lugar exacto. Conecte individualmente al sistema de conexiones de la embarcación todas las bombas, válvulas metálicas y racores de empalme del circuito de agua de mar que están aisladas de la unidad de aire acondicionado mediante PVC o mangueras de goma.

Ello ayudará a eliminar la posibilidad de corrosión por corrientes vagabundas.

Funcionamiento MCS5, MCS15

10 Funcionamiento

Nota

Respecto al funcionamiento, véanse las instrucciones de uso.

11 Programación

Nota

En cuanto a la programación y definición de parámetros, véanse las instrucciones de uso.

12 Directrices para la solución de averías

Nota

Para la solución de averías, véanse las instrucciones de uso.

13 Garantía

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a nuestro socio de servicio en su país (ver direcciones en el dorso de este manual).

Nuestros especialistas estarán encantados de poder ayudarle y de poder orientarle en los siguientes pasos a dar respecto a la garantía.

14 Gestión de residuos

Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el aparato, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.

15 Datos técnicos

15.1 Datos de la unidad

	Marine Climate SystemMCS5	Marine Climate SystemMCS15
Potencia de refrigeracion: 5000 Btuh	1500 W	15000 Btuh
		4400 W
Tensión de entrada: 230 V 230 V
Consumo de corriente:
Refrigeración: 2,2A 5,7 A
Calefaction: 2,9 A 7,0 A
Dimensiones (A x H x P):
Unidad: 226 x 279 x 452 mm	226 x 279 x 452 mm
Panel de control:	81 x 64 x 24 mm	81 x 64 x 24 mm
Ventanilla del panel:	64 x 48 mm	64 x 48 mm
Peso:	18 kg	28 kg

15.2 Longitudes de cable

Cable de la pantalla:	4,5 m estándar
Sensor alerno de aire (optional):	2,0 m estándar
Sensor de aire exterior (optional):	4,5 m estándar
Las longitudes de todos los cables personalizados que se suministranurrenta siempre en segmentos estándar de 1,5 m:	22,5 m máximo

NOTAS: La longitud máxima de los cables de pantalla y de sensor es 22.9m. El sensor de aire exterior y los sensores de aire alternos son elementos opcionales y no están incluidos en el paquete de control estándar.

Queda reservado el derecho a realizar versiones y mejoras técnicas, así como a modificar las condiciones de entrega.
