MCS5 - Luftkonditionering DOMETIC - Gratis bruksanvisning och manual

Produkttyp	Marin luftkonditionering (marint luftkonditioneringssystem)
Märke	Dometic
Modell	MCS5
Kylkapacitet	5 000 Btu/h (1 500 W)
Värmekapacitet	Inbyggd värmepump (uppgift ej specificerad)
Matningsspänning	230 V ~
Elförbrukning (kylning)	2,2 A
Elförbrukning (värme)	2,9 A
Enhetens mått (L × H × D)	452 × 279 × 226 mm
Enhetens vikt	18 kg
Kontrollpanelens mått	81 × 64 × 24 mm
Kontrollpanelens urtag	64 × 48 mm
Rörledningens diameter	102 mm (4 tum)
Kylningstyp	Kylvatten från hav
Havsvattenpump ingår	Ja, modell PLL250 (100-240 V~, 50/60 Hz)
Skärmkabelns längd	4,5 m (standard)
Funktioner	Kylning, uppvärmning, avfuktning (via luftkonditionering)
Regelbundet underhåll	Rengöring av filter, kontroll av kondensvattenutlopp
Installation	Endast kvalificerad personal; installera inte i köl eller maskinrum
Reservdelar finns	Filter, monteringsfäste, slangnippel
Garanti	Gällande lagstadgad garanti, service via lokala partners

Vanliga frågor - MCS5 DOMETIC

Vad är kylkapaciteten för Dometic MCS5?

Dometic MCS5 erbjuder en kylkapacitet på 5 000 Btu/h (1 500 W), lämplig för små båtar och yachter.

Kan MCS5 värma?

Ja, systemet har en reversibel värmepump som även möjliggör uppvärmning av hytten.

Vilken matningsspänning krävs?

Apparaten fungerar med 230 V~. En lämplig brytare måste installeras enligt marina elstandarder.

Kan jag installera luftkonditioneringen själv?

Nej, installationen måste utföras av kvalificerad och marin-specialiserad personal för att följa säkerhetsföreskrifterna och garantera garantin.

Var ska kontrollpanelen inte installeras?

Undvik att placera den i direkt solljus, nära en värmekälla, i direkt luftström, ovanför eller under en luftgrill, eller bakom en skiljevägg som innehåller en temperaturkälla.

Hur underhåller man filtret?

Det rekommenderas att rengöra filtret regelbundet (ref. 235000500) för att bibehålla ett bra luftflöde. Ta bort det, tvätta det i ljummet tvålvatten, torka det och sätt tillbaka det.

Vad gör man vid havsvattenläckage?

Kontrollera alla slanganslutningar (dubbla klämmor) och gängade kopplingar (teflontejp). Om läckaget kvarstår, kontakta en kvalificerad marin tekniker.

Vilken är den maximala längden på skärmkabeln?

Den maximala längden på skärmkabeln (RJ-45) och sensorerna är 22,9 m. Förlängningar i steg om 1,5 m finns tillgängliga.

Hur avleder man kondensvattnet?

Installera ett avloppsrör (diam. 16 mm) med en vattenlås för att förhindra återflöde av skadliga gaser. Röret måste luta nedåt mot en uppsamlare eller en dräneringspump.

Vilka reservdelar finns tillgängliga?

Reservdelarna inkluderar filter (235000500), monteringsfäste (291850154) och slangnippel (291049003). Kontakta din återförsäljare för att beställa dem.

BRUKSANVISNING MCS5 DOMETIC

Leveransinnehåll MCS5, MCS15

Zeewaterset

Onderdeelnr. Aantal Beschrijving

334220 1 Buitenboard, 5/8", kunststof

226000006 7,6 m Zeewaterslang, 5/8"

335120 3 PVC-adapter, 1/2", MPT x 1/2" HB

335080 2 PVC-adapter, 1/2", FPT x 1/2" HB

225600021 1 Zeef, 1/2", met houder 1/2" FPT

1010044 1 Zeewaterpomp PLL250 (100-240 V~, 50/60 Hz)

369617 17 Slangklemmen, dun

330482 1 Kogelklep, 1/2", brons

369699 1 Inlaatrooster, 1/2", brons

Reservdelar

Läs igenom den här instruktionsboken noga innan utrustningen används; förvara den på en säker plats. Lämna även över instruktionsboken om utrustningen lämnas vidare till en tredje person.

Innehållsförteckning

1 Använda instruktionsboken 150 2 Säkerhetsanvisningar 150 3 Målgrupp 152 4 Leveransinnehåll 152 5 Ändamålsenlig användning 154 6 Teknisk beskrivning 155 7 Uppackning och kontroll 156 8 Installation 156 9 Ansluta klimatanläggningen för båtar 168 10 Användning 170 11 Programmering 170 12 Felsökningsguide 170 13 Garanti 170 14 Avfallshantering 170 15 Teknisk data 171

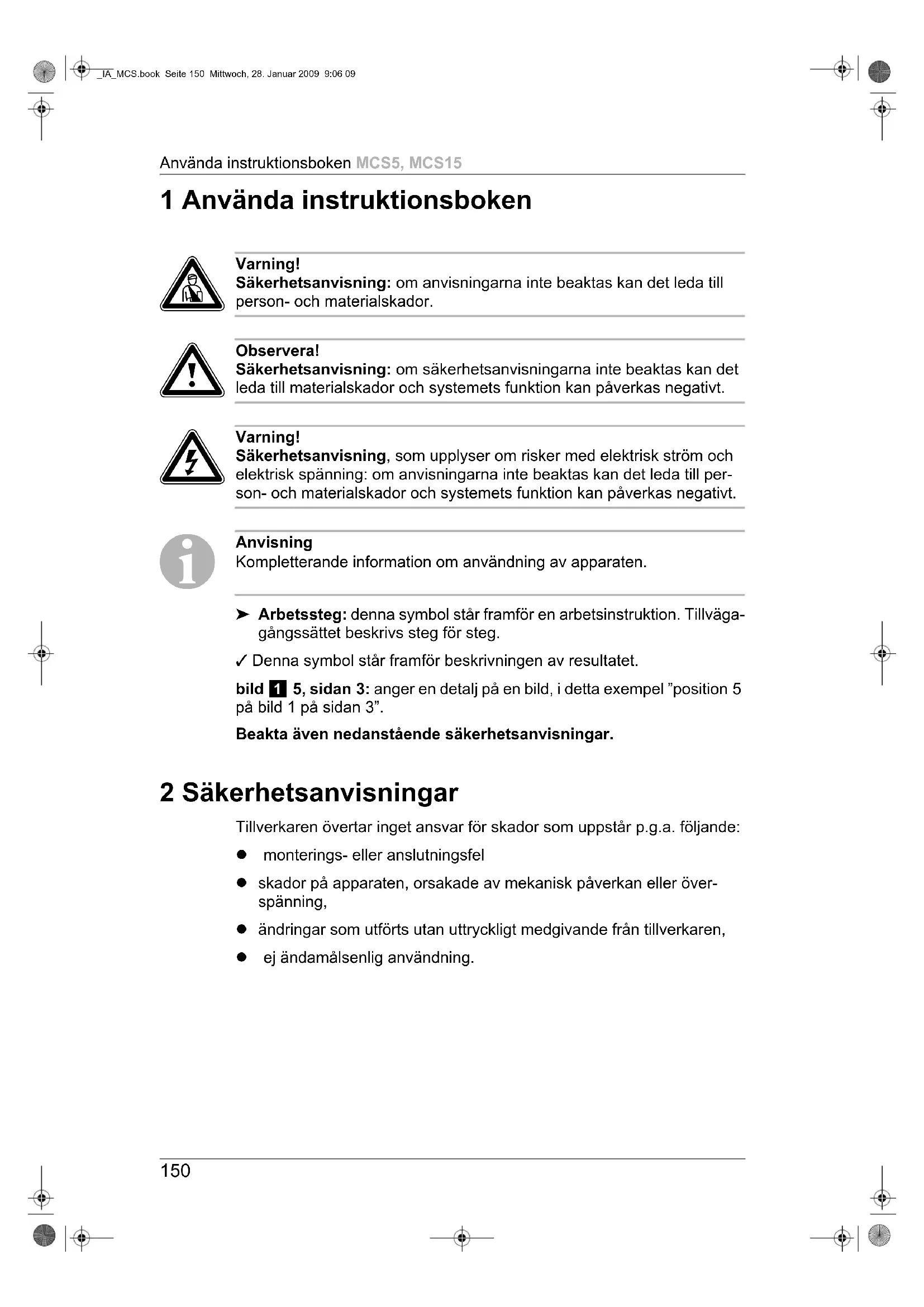

1 Använda instruktionsboken

Varning! Säkerhetsanvisning: om anvisningarna inte beaktas kan det leda till person- och materialskador.

Observera! Säkerhetsanvisning: om säkerhetsanvisningarna inte beaktas kan det leda till materialskador och systemets funktion kan påverkas negativt.

Varning! Säkerhetsanvisning, som upplyser om risker med elektrisk ström och elektrisk spänning: om anvisningarna inte beaktas kan det leda till person- och materialskador och systemets funktion kan påverkas negativt.

Anvisning: kompletterande information om användning av apparaten.

Arbetssteg: denna symbol står framför en arbetsinstruktion. Tillvägagångssättet beskrivs steg för steg. Denna symbol står framför beskrivningen av resultatet.

Bild 1, position 5, sidan 3: anger en detalj på en bild, i detta exempel "position 5 på bild 1 på sidan 3".

Beakta även nedanstående säkerhetsanvisningar.

Tillverkaren övertar inget ansvar för skador som uppstår på grund av följande:

monterings- eller anslutningsfel - skador på apparaten, orsakade av mekanisk påverkan eller överspänning, - ändringar som utförts utan uttryckligt medgivande från tillverkaren, ej ändamålsenlig användning.

2.1 Allmänna säkerhetsanvisningar

• Anläggningen uppfyller inte kraven för antändningsskydd. Anläggningen får inte installeras i utrymmen där det finns bensinmotorer, tankar, LPG/CPG-cylindrar, regulatorer, ventiler och anslutningar för bränsleledningar.

Om detta inte efterföljs kan det uppstå farliga situationer - risk för svåra eller livsfarliga skador.

Kondensavloppet får inte ha sin ändpunkt

• närmare än 1 m från utlopp till avgassystem från motorer eller generatorer,
• i motor- eller generatorrum,
• i båtens slag, såvida inte avloppet ansluts till en tät kondenspump eller avloppspump (avloppsbrunn för dusch).

Om detta inte efterföljs kan ångor/avgaser från båtens slag eller motorrum blanda sig med klimatanläggningens frånluft, vilket kan leda till att luften på båtens bostadsyta kontamineras. Detta medför risk för svåra eller livsfarliga skador.

• För att förhindra att det kommer in kolmonoxid (CO) eller andra farliga gaser ska vattenlås installeras i kondensavloppet/-avloppen.
• Under installations- och underhållsarbetena på systemet kan det uppstå farliga situationer på grund av systemtrycket och de elektriska komponenterna.
• Använd skyddsglasögon och skyddshandskar.
• Placera en brandsläckare i närheten av arbetsplatsen.

• Risk för elektriska stötar! Anläggningen har komponenter som drivs av 230 V~ växelström.
• Risk för elektriska stötar!

Slå ifrån strömmen på huvudpanelen eller strömbrytaren innan några täckplattor/höljen tas bort.

Om detta inte efterföljs kan det uppstå farliga situationer - risk för svåra eller livsfarliga skador.

• För att minimera risken för elektriska stötar och personskador måste man jorda komponenten ordentligt.

Sätt fast klimatanläggningen på ett jämnt och stabilt underlag med de fyra medföljande monteringsvinklarna. - Installera inte klimatanläggningen i maskinrum eller motor-/maskin-rum. - Se till att monteringsstället är tillräckligt tätt, så att inga ångor/avgaser från båtens maskin eller motor-/maskinrum kan komma in.

2.2 Säker hantering av elkablar

• Använd kabelgenomföringar eller tomma rör om kablarna ska dras genom väggar med vassa kanter.
• Dra inte lösa eller böjda kablar direkt intill elektriskt ledande material (metall).
• Dra inte i kablarna. Sätt fast och dra kablarna så de inte kan skadas och så att man inte kan snubbla över dem.

3 Målgrupp

Dessa anvisningar riktar sig till behörig personal och verkstäder som har kännedom om gällande bestämmelser och säkerhetsregler.

4 Leveransinnehåll

Observera

Varje enhet levereras med slangnippelsats för kondensslangen och 4 monteringsvinklar.

4.1 Klimatanläggning för båtar MCS5

MCS5 (artikelnummer 207315007)

Artikelnummer Kvantitet Beskrivning

201315004 1 Klimatanläggning für bātar MCS5

222000226 1 Kontrollpanel

293049297 1 Ellàda

4160066 1 Kablage

225600018 1 Havsvattensats och rörsats (se nedan)

Rörsats

Artikelnummer Kvantitet Beskrivning
226600014 3.8 m	Rörleding, isolerad
217316016	1	Galler für tilluft 4x4", 102 x 102 mm
217316015	1	Galler für fränluft 10x8", 254 x 203 mm, eloxerat

MCS5, MCS15 Leveransinnehåll

Havsvattensats

Artikelnummer Kvantitet Beskrivning
334220 1 Skrovgenomföring, 5/8", plast
226000006 7.6 m Havsvattenslang, 5/8"
335120 3 PVC adapter, 1/2" MPT x 1/2" HB
335080 2 PVC adapter, 1/2" FPT x 1/2" HB
225600021 1 Sil, 1/2", med vinkel 1/2" FPT
1010044	1 Havsvattenpump PLL250 (100-240 V~, 50/60 Hz)
369617 17 Slangklämmor, tunna
330482 1 Kulventil, 1/2", brons
369699 1 Speed scoop, 1/2", brons

Reservdelar

Artikelnummer	Beskrivning
291049003	Slangnippelsats
291850154	Monteringsvinkel
235000500	Filter

4.2 Klimatanläggning för båtar MCS15

MCS15 (artikelnummer 207315019)

Artikelnummer	Kvantitet Beskrivning
201315017	1 Klimatanläggning für bātar MCS15
222000226	1 Kontrollpanel
293049298	1 Ellàda
4160066	1 Kablage
225600025	1 Havsvattensats och en rörsats (se nedan)

Rörsats

Artikelnummer Kvantitet Beskrivning
226600015 3.8 m Rörledning, isolerad
217316041	1	Galler für tilluft 10x8", 254 x 203 mm
316017	1	Galler für frölft 14x10", 356 x 254 mm

Ändamålsenlig användning MCS5, MCS15

Havsvattensats

Artikelnummer Kvantitet Beskrivning

334220 1 Skrovgenomföring, 5/8", plast

226000006 7.6 m Havsvattenslang, 5/8"

335120 3 PVC adapter, 1/2" MPT x 1/2" HB

335080 2 PVC adapter, 1/2" FPT x 1/2" HB

225-600021 1 Sil, 1/2", med vinkel 1/2" FPT

1010046 1 Havsvattenpump PLL500 (220-240 V~ 50/60 Hz)

369617 17 Slangklämmor, tunna

330482 1 Kulventil, 1/2", brons

369699 1 Speed scoop, 1/2", brons

Reservdelar

Artikelnummer	Beskrivning
291049003	Slangnippelsats
291850154	Monteringsvinkel

235000507 Filter

5 Ändamålsenlig användning

Klimatanläggningen för båtar är avsedd för båtar och yachter. Den värmer eller kyler inomhusluften på båten/yachten.

6 Teknisk beskrivning

Klimatanläggningen för båtar ska anslutas till 230 V~

Klimatanläggningen levereras med följande komponenter:

• Kontrollpanel, rörledning, galler för tilluft, galler för frånluft
• Havsvattenpump
• Sil
• Speed scoop skrovgenomföring, koppling för utlopp i skrovet, havsvattenslang
• Kopplingar för pumpen och silen

Anläggningen är en havsvattenkyld klimatanläggning.

6.1 Klimatanläggningens komponenter

Komponent på bild 1, sida 2	Beskrivning
	1	R	ö	r	m	u
	2	Rotationskompressor
	3	Kondensavlopp (på bilden visas ett av flera)
	4	Elläda
	5	Monteringsvinkel
	6	Basbehällare
	7	Igenpluggad öppning (alternativ kondensavlopp)
	8	Fläktenhet
	9	Skruvar (skruva loss für att vrida fläkten)
	10	Kondensorslinga (havsvattenutlopp)
	11	Förångarslinga

Uppackning och kontroll MCS5, MCS15

7 Uppackning och kontroll

Kontrollera att alla komponenter som anges på packsedeln har levererats.

Ställ kartongerna upprätt; ovansidan anges av pilarna på varje kartong. Kontrollera kartongerna med avseende på transportskador; ta vid behov ut enheterna ur kartongerna. Om någon del är skadad ska speditören anteckna skadan på leveranssedeln.

Anläggningen får endast installeras av behöriga installatörer från ett professionellt installationsföretag. Nedanstående anvisningar riktar sig till installatörer som har kännedom om tillämpliga bestämmelser och säkerhetsåtgärder.

• Planera och förbered alla anslutningar, inklusive
• rörledning, -kondensavlopp,
• inlopp och utlopp för havsvatten,
• elanslutningar, -kontrollhets placering,
• havsvattenpumpens placering,

så att det finns tillräckligt mycket utrymme för service och inspektion.

Observera

Gå igenom följande anvisningar både före och efter installationen.

8.1 Utrymmeskrav och mått

Teckenförklaring till bild 2, sida 3

Komponent	Beskrivning
1	Utrymmeskrav für gallret für frånluft (om den sitter intill skottet)
2	Utrymmeskrav für havsvattenrör
3	Förångar- och kondensorslinga
4	Rörmuff
5	Elläda
6	Rotationskompressor
7	Köldmedium anslutting (den måste vara ätkomlig)
8	Havsvatten inlopp
9	Havsvatten utlopp
10	Totalt min. avständ
11	Fläktens standardläge vid leverans
12	Möjlig utloppssposition

Observera

Fläkten och rörmuffen kan monteras vertikalt eller horisontellt; bild 2, sida 3 visar klimatanläggning MCS5 med fläkten i vertikalt läge.

Utrymmeskrav (bild 2, sida 3)

Beakta följande utrymmeskrav när anläggningen monteras:

• Runt om anläggningen ska avståndet vara 152 mm i området för havsvatten- och kondensavlopp (1).
• Vid montering intill ett skott ska det finnas 76 mm fritt utrymme framför förångarslingan för frånluftintaget (2).
• För flexibel röranslutning (10) och fritt utrymme bakom gallret för tilluft, beräkna
• 51 mm för rörmuffen,
• 25 mm rörets böjradie och
• och addera rörledningsdiametern för att få totalt fritt utrymme.
• Se till att det finns tillräckligt fritt utrymme för installations- och servicearbeten.

Anläggningens mått (bild 2, sida 3)

I: uppifrån II: från sidan III: bakifrån

Anlaggningens mitt	MCS5 MCS15 mm mm
A - rörstorlek 102 153
B - basdjup 204 254
C - totalt djup 229 268
D - bredd 407 559
E - höjd	286 343

8.2 Kondensavlopp

Varning!

Kondensavloppet får inte ha sin ändpunkt

• närmare än 0,9 m från utlopp till avgassystem från motorer eller generatorer,
• i motor- eller generatorrum,
• i båtens slag, såvida inte avloppet ansluts till en tät kondenspump eller avloppspump (avloppsbrunn).

Om detta inte efterföljs kan ångor/avgaser från båtens slag eller motorrum blanda sig med klimatanläggningens frånluft, vilket kan leda till att luften på båtens bostadsyta kontamineras. Detta medför risk för svåra eller livsfarliga skador.

Följande anvisningar måste följas när kondensavlopp installeras:

Lägg inte kondensavlopp i båtens slag. - Dra kondensavloppet nedåt; från anläggningen till ett lämpligt avloppsställe. Det bör finnas ett vattenlås i avloppsledningen.

Installation av kondensavloppet (bild 3, sida 4):

Ta bort den vattentäta pluggen som är riktad mot aktern från klimatanläggningens basbehållare (4). Sätt på brickan (2) i massivt material och tätningsbrickan (3) på PVC-kopplingen (1) i här angiven ordningsföljd.

Anslut PVC-kopplingen (1) med låsmuttern (5) genom den fria öppningen på basbehållaren (4). Dra åt ordentligt med två skruvnycklar så att tätningen blir säker. Anslut en 5/8" (16 mm) innerdiameter förstärkt slang till slangnippeln och säkra den med rostfria slangklämmor.

MCS5, MCS15 Installation

Dra kondensavloppet nedåt; från anläggningen och aktern till en uppsamlingsbehållare.

Det bör finnas ett vattenlås i avloppsslangen.

Observera:

Det går att använda två avloppsanslutningar och koppla samman slangarna med en T-koppling. För detta måste T-kopplingen kunna sitta minst 51 mm under basbehållarens botten.

Observera:

Man bör installera ett vattenlås i kondensavloppet/-avloppen så att vattenlåset fylls vid normalt kondensvattenflöde. På så sätt förhindrar man att det kommer in kolmonoxid (CO) eller andra potentiellt farliga gaser.

Testa installationen genom att hälla i en liter vatten i behållaren och kontrollera flödet.

8.3 Fläktenhet

Fläkten kan vridas så att luften strömmar ut vertikalt eller horisontellt (bild 4 1, sida 4). Vrid fläkten så att luftflödet riktas så direkt som möjligt mot luftgallret för tilluft.

8.3.1 MCS5

Ta bort kabelhållaren som håller fast fläktens kablage på basbehållaren och/eller intilliggande kablage. Ta bort de 7 skruvarna (bild 4 5, sida 4) som håller fast fläktfästet på förångarens hölje. Ta tillvara på skruvarna. Vrid fläkten 90° så att utloppet sitter vertikalt och är riktat uppåt.

Skruva in de 7 skruvarna igen så att fläktfästet sitter fast på förångarens hölje. Se till att elkabeln har flyttats så att den inte kan fastna/slå emot någon del under eller efter installationen. Fläkten sitter nu i vertikalt läge.

8.3.2 MCS15

När fläkten installeras vertikalt måste den extra monteringsvinkeln för vertikal montering användas. Annars skadas utrustningen och garantin upphör att gälla.

Ta bort de 2 plåtskruvarna som håller fast fläkten på kondensbehållaren. De skruvarna behövs inte längre. Ta bort kabelhållaren som håller fast fläktens kablage på basbehållaren och/eller intilliggande kablage. Ta bort de 7 skruvarna (bild 4 5, sida 4) som håller fast fläktfästet på förångarens hölje. Ta tillvara på skruvarna. Vrid fläkten 90° så att utloppet sitter vertikalt och är riktat uppåt.

Skruva in de 7 skruvarna igen så att fläktfästet sitter fast på förångarens hölje. Ta reda på monteringsvinkeln för vertikal montering (bild 4 3A och 3B, sida 4) som sitter på behållaren. Ta bort de 2 skruvarna (bild 4 2, sida 4) på A-sidan (bild 4 3A, sida 4). Ta tillvara på skruvarna. Ta bort de 2 plåtskruvarna (bild 4, sida 4) som håller fast fläkten på kondensbehållaren. Ta tillvara på skruvarna. Fäst, med de 2 skruvarna som just togs bort från A-sidan, A-sidan på behållarens insida (bild 4 6, sida 4).

Observera

Plåtskruvarna är självborrande och borrar själva upp ett hål när en borrskruvdragare används. Om styrhål blir nödvändigt, använd en 0,5 mm borrbits med borrstopp, eller någon annan metod som hindrar borren från att borra längre än 6 mm in i fläktens hölje. Större borrdjup skadar fläktbladet.

Fäst, med de 2 plåtskruvarna som just togs bort, monteringsvinkelns B-sida (bild 4 3B, sida 4) på fläktens hölje (bild 4 7, sida 4).

Se till att elkabeln har flyttats så att den inte kan fastna/slå emot någon del under eller efter installationen. Fläkten sitter nu i vertikalt läge.

8.4 Ellåda

Följande anvisningar måste följas när ellådan installeras:

Ellådan ska monteras i ett torrt utrymme. - Montera ellådan på en stabil yta på högst 1 m avstånd från anläggningen. - Montera ellådan högst 4,5 m från platsen där den digitala kontrollenheten ska installeras. Använd de 3 nyckelhalsformade fästhålen på baksidan av ellådan för att fästa den på en lämplig yta. Använd skruvar som är lämpliga för monteringsytan (anskaffas separat).

8.5 Galler för tilluft

För att säkerställa direkt och oavbrutet luftflöde till förångaren måste anvisningar följas när gallret för tilluft installeras:

Observera!

Öppningen på gallret för tilluft får aldrig riktas direkt mot gallret för frånluft; det leder till att systemet arbetar i korta cykler.

• Montera luftgallret för tilluft så högt upp som möjligt.
• Bakom luftgallret för tilluft måste det finnas ett fritt utrymme på minst 76 mm plus rörets diameter (bild 6 3, sida 6). Detta är nödvändigt för monteringen av rörledningen (bild 2 11, sida 3). Anordna öppningar för det runda luftgallret för tilluft enligt nedanstående tabell:

MCS5 MCS15
4,4 x 4,4" 112 x 112 mm	9.6 x 7,6" 254 x 204 mm

Montera gallret för tilluft.

8.6 Galler för frånluft

För att säkerställa direkt och oavbrutet luftflöde till förångaren måste anvisningar följas när gallret för frånluft installeras:

• Montera luftgallret för frånluft så lågt och så nära anläggningen som möjligt.
• Montera luftgallret för frånluft så att det inte kan komma in avgaser eller ånga/gas från båtens slag.
• Framför gallret för frånluft bör det finnas ett fritt utrymme på minst 107 mm (i kabinen).

Anordna öppningen för luftgallren för frånluft enligt nedanstående tabell:

MCS5 MCS15
9.6 x 7.6"244 x 194 mm	13.6 x 9.6"346 x 244 mm

Om gallret för frånluft levereras med ett filter: ta bort filtret som sitter på anläggningens förångare. Det behövs inte längre.

Två filter fungerar inte bättre än ett. Det minskade luftflödet leder istället till minskad kapacitet och kan leda till isbildning på förångarslingan.

Montera gallret för frånluft.

8.7 Rörledning

Följande anvisningar måste följas när rörledningen installeras:

Rörledningen ska dras så rakt, jämnt och "stramt" som möjligt. Undvik onödiga böjar och slingor. - Håll antalet 90 graders böjar så lågt som möjligt (två smala 90 graders böjar kan reducera luftflödet med 25%). - Se till att rörledningar kopplas korrekt, utan övermått.

Nedan följer en sammanfattande beskrivning av korrekta rörledningsanslutningar:

Börja på valfri sida (gallret för frånluft eller klimatanläggningen). Dra bort isoleringen i fiberglas så att rörslangen i Mylar blir frilagd.

Skjut på Mylar-slangen runt monteringsringen så långt det går. Skruva 3 eller 4 rostfria plåtskruvar genom rörslangen, in i övergångsringen.

Se till att kabeln i rörslangen fångas upp av skruvhuvudena. Använd inte bandklämmor, slangen hålls inte fast.

MCS5, MCS15 Installation

Linda röret runt skarven ordentligt så att det inte kan läcka ut luft. Dra tillbaka isoleringen över Mylar-rörslangen, dra den till ringen och tejpa skarven. Dra ledningen till den andra änden så rakt, jämnt och "stramt" som möjligt. Ta bort överflödig. Gå till väga på samma sätt på den andra sidan.

8.8 Installera kontrollpanelen

Följande anvisningar måste följas när kontrollpanelen installeras:

• Montera kontrollpanelen på högst 4,5 m avstånd från ellådan.
• Montera kontrollpanelen på en innervägg, lite högre än mitt på kabinväggen. Den ska monteras på ett ställe med fri luftcirkulation och där den bäst kan mäta medeltemperaturen.
• Montera inte kontrollpanelen
• i direkt solljus,
• i närheten av värmekällor,
• på ett skott där det kan förekomma köldstrålning/värmeutstrålning bakom panelen som kan påverka funktionen
• i/ framför tilluftsflödet
• ovanför eller nedanför luftgallret för till- eller frånluft

Förbered monteringsstället för kontrollpanelen:

Anordna en ursparning för kontrollpanelen: 64 mm bredd, 48 mm höjd.

Anslut den ena änden av displaykabeln (8-pin RJ-45 kontakt) till displayuttaget (J-2) på elleådan och den andra änden till baksidan av kontrollpanelen. Rengör monteringsytan före monteringen. Använd endast isopropylalkohol (testa först på en icedyta). Fäst kontrollpanelen på skottet med medföljande självhäftande remsor.

8.9 Installera anläggningen och havsvattensystemet

8.9.1 Riktlinjer för installation av havsvattensystemet

Observera!

Pumpens garanti gäller inte om inte någon havsvattensil (filtersil) installeras!

Följande anvisningar måste följas när havsvattensystemet installeras:

• Havsvattenpumpen måste monteras så att den alltid befinner sig minst 300mm under vattenlinjen.
• Havsvattenpumpen kan monteras horisontellt eller vertikalt, utloppet måste dock alltid sitta över inloppet (bild 5, sida 5).

Komponent	Beskrivning
1	Scoop-skrovgenomföring
2	Kulventil
3	Sil
4	Havsvattenpump
5	Klimatanläggningens kondensorsslinga
6	Havsvattenutlopp
7	Vattenlinje
8	Inlopp
9	Utlopp
10	Slangklämmor, parvis monterade med justeringsändarna på mittemot varandra

-A: rätt

jämnt flöde uppåt från inlopp till anläggning (8), sedan nedåt till utlopp (9), slangar med dubbla klämmor (10).

Skrovgenomföring (1), kulventil (2), slang och sil (3) ska inte vara mindre än pumpinloppet.

B: fel

Slangarna får inte vara böjda, ha slingor eller högt sittande ställen där det kan samlas luft.

C: fel

Pumpen (4) och silen (3) måste sitta under vattenlinjen (7).

Silen (3) måste sitta under pumpen (4) och under vattenlinjen (7).

MCS5, MCS15 Installation

• Kontrollera att vattnet flödar fritt från utloppet i skrovet när pumpen är i gång.
• Speed scoop-inloppet måste riktas framåt och får inte anslutas till ytterligare en pump.
• Speed scoop och avstängningsventilen måste vara riktigt täta.
• En havsvattensil (filtersil) (3) måste monteras mellan avstängningsventilen (bottenventil) (1) och pumpen (4) så att inga främmande föremål kan komma in i pumpen.
• Se till att silens filter (3) är åtkomligt.
• Havsvattensystemet ska installeras
• uppåtlutande från speed scoop och bottenventil (1),
• genom silen (3),
• till pumpens inlopp (4) och
• sedan upp till klimatanläggningens kondensorslinga
• Klimatanläggningens avlopp (5) ska dras till skrovgenomföringen för havsvattenutlopp (6), som ska sitta på ett ställe där det är möjligt att se vattenflödet och, för att reducera ljudnivån, så nära vattenlinjen som möjligt.
• Se till att slangen dras nedifrån och upp, från speed scoop till sil (3), pump (4) och klimatanläggning (5).
• Undvik slingor, högt belägna punkter och 90° böjar på havsvattenslangen.
• Klimatanläggningen (5) ska installeras så lågt som möjligt, men inte i båtens slag eller i/omkring motorrummet (t.ex. under en V-formad koj, under en dinett eller på golvet i ett skåp).
• Se till att det finns tillräckligt med fritt utrymme runt enheten.
• Se till att monteringsstället är tillräckligt tätt, så att inga ångor/avgaser från båtens slag eller motor-/maskinrum kan komma in.
• Montera enheten (5) på en stabil, jämn och vågrät yta.
• Säkra alla slanganslutningar med dubbla slangklämmor i rostfritt stål, vänd klämmorna mot varandra. Använd teflontejp för alla gängkopplingar.
• Dra fast för hand och därefter ett och ett halvt varv till.

Observera!

Dra inte åt dem för hårt. Om man drar åt för hårt kan det leda till sprickor de närmaste timmarna eller dagarna.

Kontrollera alltid att det inte finns otäta ställen innan båten ska tas i drift. Om du inte är säker på hur kontrollerna ska genomföras, kontakta en behörig installatör/servicetekniker för båtar. Annars kan det finnas risk att båten sjunker.

Installation MCS5, MCS15

Anläggningen på bilden har en fläkt som har vridits till det vertikala läget.

Observera

Mått och artikelnummer, se kapitel "Leveransinnehåll" på sidan 152.

Teckenförklaring till bild 6, sida 6

Koponent Beskrivning

1 Rörledning

2 Galler für tilluft

3 Avständ bakom gallret für tilluft.

4 Galler für fränluft

5 Kontrollpanel

6 Kablage

7 Kondensavlopp till uppsamlingsbehällare

8 Slangnippelsats

9 Havsvattenutlopp

10 Havsvatteninlopp

11 Monteringsvinkel

12 Klimatanläggning

13 Ellada

8.9.3 Installation av havsvattensatsen

Teckenförklaring till bild 7, sida 6

Komponent Beskrivning

1 Vattenlinje

2 Skrovgenomföring

3 Havsvattenslang

4 Klimatanläggning

5 Ellåda

6 Kablage pump

7 Havsvattenpump

8 PVC adapter, 1/2" FPT x 1/2" HB

9 PVC adapter, 1/2" MPT x 1/2" HB

10 Sil

11 Havsvatteninlopp (se detailj A)

Havsvatteninlopp (detalj A)

Komponenti A	Beskrivning
12 Havsvattenslang
13 Slangklämmor
14 PVC adapter, 1/2" MPT x 1/2" HB
15 Kul ventil
16 Mutter
17 Stödplatta (ingår inte i satsen)
18 Lim- och tätningsmassa (ingår inte i satsen)
19 Skrov

20 Speed scoop

8.9.4 Installation

Installera speed scoop-havsvatteninloppet så långt under vattenlinjen och så nära kölen som möjligt och så att inloppet riktas mot båtens bog. På så sätt befinner sig inloppet under vatten även när båten kränger och det kommer inte luft i systemet. Täta scoop-inloppet med tätningsmedel som är avsett för användning under vatten. Applicera rikligt med lim- och tätningsmassa på båda sidor om genomföringen. Installera en fullflödesventil (bottenventil) av brons på speed scoop-genomföringen för inloppet. Installera en havsvattensil (filtersil) under pumpnivån, silens filter ska vara åtkomligt. Koppla samman bottenventilen och silen med en 5/8" (16 mm) förstärkt slang för marint bruk. Slangen ska dras med uppåtlutning. Montera havsvattenpumpen säkert ovanför silen, minst 300 mm under vattenlinjen. Vrid pumphuvudet så att det är i samma riktning som vattenflödet. Montera klimatanläggningen genom att fästa basbehållaren på en slät, vågrät yta med monteringsvinklarna och de 4 skruvarna.

Basbehållaren fungerar även som kondensbehållare.

Anslut pumpens utlopp (uppåt) till det nedre inloppet på klimatanläggningens kondensorslinga med en 5/8" (16 mm) förstärkt slang avsedd för marint bruk. Installera genomföringskopplingen för utloppet i skrovet.

Ansluta klimatanläggningen för båtar MCS5, MCS15

Koppla samman utloppet från kondensorslingan med skrovgenomföringen för utloppet i skrovet med en 5/8" (16 mm) förstärkt slang avsedd för marint bruk.

Anslut alla metalldelar som kommer i kontakt med havsvatten till båtens jordningssystem (bonding), detta gäller t.ex:

speed scoop-inloppet, - pumpen (kabelns jordledare), - klimatanläggningen.

9 Ansluta klimatanläggningen för båtar

Varning!

Garantin gäller inte om systemet inte jordas och ansluts korrekt!

Varning!

Slå ifrån strömmen med strömbrytaren innan du öppnar ellådan och vidrör kopplingslisten.

Teckenförklaring till elscheman (bild 8, sida 7):

Komponent	Beskrivning
1 Ellåda
2 PTC-motständ (PTCR), starthjälp(används inte till MCS5)
3 Driftkondensator
4 Kontrollpanel
5 Alternativ temperatursensor (tillval)
6 Alternativ utetemperaturgivare (tillval)
7 Kompressor
8 Pump-ller reläpanel
9 Reverseringsventil
10 Fläkt
11 Högtrycksvakt
12 Strömförsörjning
13 Systemets jordpunkt
14 Strömmingäng och pumputgang

Följande anvisningar måste följas när klimatanläggningen för båtar ansluts:

• En effektbrytare ska användas för att skydda systemet, enligt uppgifterna på klimatanläggningens typskylt. Välj effektbrytare med rätt specifikationer.

MCS5, MCS15 Ansluta klimatanläggningen för båtar

• Installera växelströmskällan och jorda/anslut den i enlighet med bestämmelserna för elektriska installationer på båtar.
• Använd en elkabel på minst 3,5mm² som är lämplig för marint bruk
• för strömförsörjningen till klimatanläggningen
• för strömförsörjningen till havsvattenpumpen
• för att förlänga kablarna på pumpen
• Alla elektriska anslutningar i båtens slag som befinner sig under vattenlinjen måste ha täta värmekrympskarvar.
• Alla anslutningar till kopplingslisten ska göras med ringanslutningar av passande storlek (anskaffas separat).
• Varje klimatanläggning ska ha en egen effektbrytare.
• Om endast en klimatanläggning installeras behöver havsvattenpumpen ingen egen effektbrytare; pumpen ansluts till anläggningens kopplingslist (se bild 8, sida 7).
• Om två eller flera klimatanläggningar använder samma havsvattenpump ska pumparnas kablar anslutas till en pumpreläpanel (PRP) som i sin tur har en egen effektbrytare (se elschemat till PRP).

Anslut klimatanläggningen till båtens jordnings-/anslutningssystem för att förhindra korrosion orsakad av elektrisk ström. Se till att klimatanläggningens AC-jord ansluts korrekt till båtens AC-jord. Kontrollera att AC-jordledningen på båten är ansluten till DC-jordledningen på exakt en punkt. Anslut alla pumpar, metallventiler och kopplingar/fittings i havsvattenkretsen som isoleras från klimatanläggningen genom PVC- eller gummislangar, till båtens jordnings-/anslutningssystem (bonding).

Detta minskar risken för korrosion på grund av läckström.

Användning MCS5, MCS15

10 Användning

Observera

Användning av anläggningen, se bruksanvisningen.

11 Programmering

Observera

Programmering och definiering av parametrar, se bruksanvisningen.

12 Felsökningsguide

Observera

Felsökning och åtgärder vid störningar, se bruksanvisningen.

13 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta en servicepartner i ditt land (adresser, se bruksanvisningens baksida).

Våra specialister står gärna till förfogande och förklarar hur garantiärenden behandlas.

14 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När apparaten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

MCS5, MCS15 Teknisk data

15 Teknisk data

	Klimatanläggning fürbātar MCS5	Klimatanläggning fürbātar MCS15
Kyleffekt: 5000 Btuh	1500 W	15000 Btuh4400W
Ingängsspanning: 230 V 230V
Strömfürbrukning:
Kylninq: 2,2A 5,7 A
Uppvärming: 2.9 A 7.0 A
Dimensioner (B x H x D):
Klimatanläggning: 226 x 279x 452 mm226 x 279x 452 mm
Kontrollpanel:	81 x 64 x 24 mm	81 x 64 x 24 mm
Ursparning panel:	64 x 48 mm	64 x 48 mm
Vikt:	18 kg	28 kg

15.2 Kabellängd

Displaykabel:	4.5 m standard
Alternative temperatursensor (tillval):	2.0 m standard
Utetemperaturgivare (tillval):	4.5 m standard
Kabellängderma kan standardmässigt anpassas i steg om 1,5 m:	22.5 m max.

ANVISNINGAR:

Max. längden på display- och givar-/sensorkablar är 22,9 m. Utetemperaturgivaren och alternativa temperatursensorer är tillval och ingår inte som standard till kontrollenheten.

Med reservation för eventuella ändringar i utförandet, tekniska förbättringar och eventuella, begränsade leveransmöjligheter.

Domatic GROUP

Dometic WAECO International GmbH Hollefeldstraße 63-D-48282 Emsdetten [phone] [phone] E-post: [e-mail] Internet: www.waeco.de

Europa

A Dometic Austria GmbH Neudorferstrasse 108 2353 Guntramsdorf [phone] [phone] E-post: [e-mail] CH Dometic Switzerland AG Riedackerstrasse 7a CH-8153 Rumlang (Zürich) [phone] [phone] E-post: [e-mail] DK Dometic Denmark A/S Nordensvej 15, Taulov DK-7000 Fredericia [phone] [phone] E-post: [e-mail] E Dometic Spain S.L. Cami del Mig, 106 Poligono Industrial Le E-08349 Cabrera de (Barcelona) [phone] [phone] E-post: [e-mail] F Dometic S.N.C. ZA du Pré de la Dame Jeanne F-60123 Plailly [phone] [phone] E-post: [e-mail] FIN Dometic Finland OY Mestarintie 4 FIN-01730 Vantaa [phone] [phone] E-post: waec@waec.

1 WAECO Italcold SRL Via dell'Industria, 4/0 I-40012 Calderara di Reno (BO) [phone] [phone] E-post: [e-mail] N Dometic Norway AS Skojar 24 N-3232 Sandefjord [phone] [phone] E-post: [e-mail] NL Dometic Benelux B.V. Ecustraat 3 NL-4879 NP Etten-Leur [phone] [phone] E-post: [e-mail] S Dometic Scandinavia AB Gustaf Melins gata 7 S-42131 Västra Frölunda (Göteborg) [phone] [phone] E-post: [e-mail] UK Dometic UK Ltd. Dometic House The Brewery Blandford St.Mary Dorset DT11 9LS [phone] [phone] E-post: [e-mail]
