Tipo di prodotto	Condizionatore marino (sistema di climatizzazione marina)
Marca	Dometic
Modello	MCS5
Capacità di raffreddamento	5 000 Btu/h (1 500 W)
Capacità di riscaldamento	Pompa di calore integrata (dato non specificato)
Tensione di alimentazione	230 V ~
Consumo elettrico (raffreddamento)	2,2 A
Consumo elettrico (riscaldamento)	2,9 A
Dimensioni dell'unità (L × H × P)	452 × 279 × 226 mm
Peso dell'unità	18 kg
Dimensioni del pannello di comando	81 × 64 × 24 mm
Foro del pannello di comando	64 × 48 mm
Diametro del condotto	102 mm (4 pollici)
Tipo di refrigerazione	Raffreddato ad acqua di mare
Pompa dell'acqua di mare inclusa	Sì, modello PLL250 (100-240 V~, 50/60 Hz)
Lunghezza del cavo dello schermo	4,5 m (standard)
Funzioni	Raffreddamento, riscaldamento, deumidificazione (tramite climatizzazione)
Manutenzione ordinaria	Pulizia del filtro, verifica dello scarico dei condensati
Installazione	Riservata a personale qualificato; non installare nella stiva o nella sala macchine
Ricambi disponibili	Filtro, supporto di montaggio, barbotto per tubo
Garanzia	Garanzia legale applicabile, assistenza tramite partner locali

Domande frequenti - MCS5 DOMETIC

Qual è la capacità di raffreddamento del Dometic MCS5 ?

Il Dometic MCS5 offre una capacità di raffreddamento di 5 000 Btu/h (1 500 W), adatta per piccole imbarcazioni e yacht.

Il MCS5 può riscaldare ?

Sì, il sistema integra una pompa di calore reversibile che permette anche il riscaldamento dell'abitacolo.

Qual è la tensione di alimentazione richiesta ?

L'apparecchio funziona sotto una tensione di 230 V~. Un interruttore automatico adatto deve essere installato conformemente alle norme elettriche marine.

Posso installare io stesso il condizionatore ?

No, l'installazione deve essere eseguita da personale qualificato e specializzato in marina, per rispettare le norme di sicurezza e garantire la garanzia.

Dove non installare il pannello di comando ?

Evitare di posizionarlo in pieno sole, vicino a una fonte di calore, in un flusso d'aria diretto, sopra o sotto una griglia d'aria, o dietro una parete contenente una sorgente di temperatura.

Come mantenere il filtro ?

Si consiglia di pulire regolarmente il filtro (rif. 235000500) per mantenere un buon flusso d'aria. Rimuoverlo, lavarlo con acqua tiepida e sapone, asciugarlo e rimetterlo a posto.

Cosa fare in caso di perdita d'acqua di mare ?

Verificare tutti i collegamenti dei tubi (doppio collare) e i raccordi filettati (nastro in teflon). Se la perdita persiste, contattare un tecnico marino qualificato.

Qual è la lunghezza massima del cavo dello schermo ?

La lunghezza massima del cavo dello schermo (RJ-45) e dei sensori è di 22,9 m. Sono disponibili prolunghe con incrementi di 1,5 m.

Come evacuare i condensati ?

Installare un tubo di scarico (diam. 16 mm) con un depuratore per evitare risalite di gas nocivi. Il tubo deve essere in pendenza discendente verso un collettore o una pompa di scarico.

Quali ricambi sono disponibili ?

I ricambi includono il filtro (235000500), il supporto di montaggio (291850154) e il barbotto per tubo (291049003). Contattare il proprio rivenditore per ordinarli.

MANUALE UTENTE MCS5 DOMETIC

Leggere attentamente il manuale di istruzioni prima di mettere in funzione l'apparecchio e conservarlo in un luogo sicuro per consultazioni successive. Se l'apparecchio viene consegnato a un'altra persona, consegnare anche il presente manuale.

Indice

1 Indicazioni sull'uso del manuale 79 2 Istruzioni di sicurezza 79 3 Destinatari di questo manuale 81 4 Dotazione 81 5 Corretto utilizzo 83 6 Descrizione delle caratteristiche tecniche 84 7 Disimballaggio e ispezione 85 8 Installazione 85 9 Collegare il Marine Climate System 98 10 Funzionamento 99 11 Programmazione 99 12 Istruzioni per la risoluzione dei problemi 100 13 Garanzia 100 14 Smaltimento 100 15 Specifiche tecniche 101

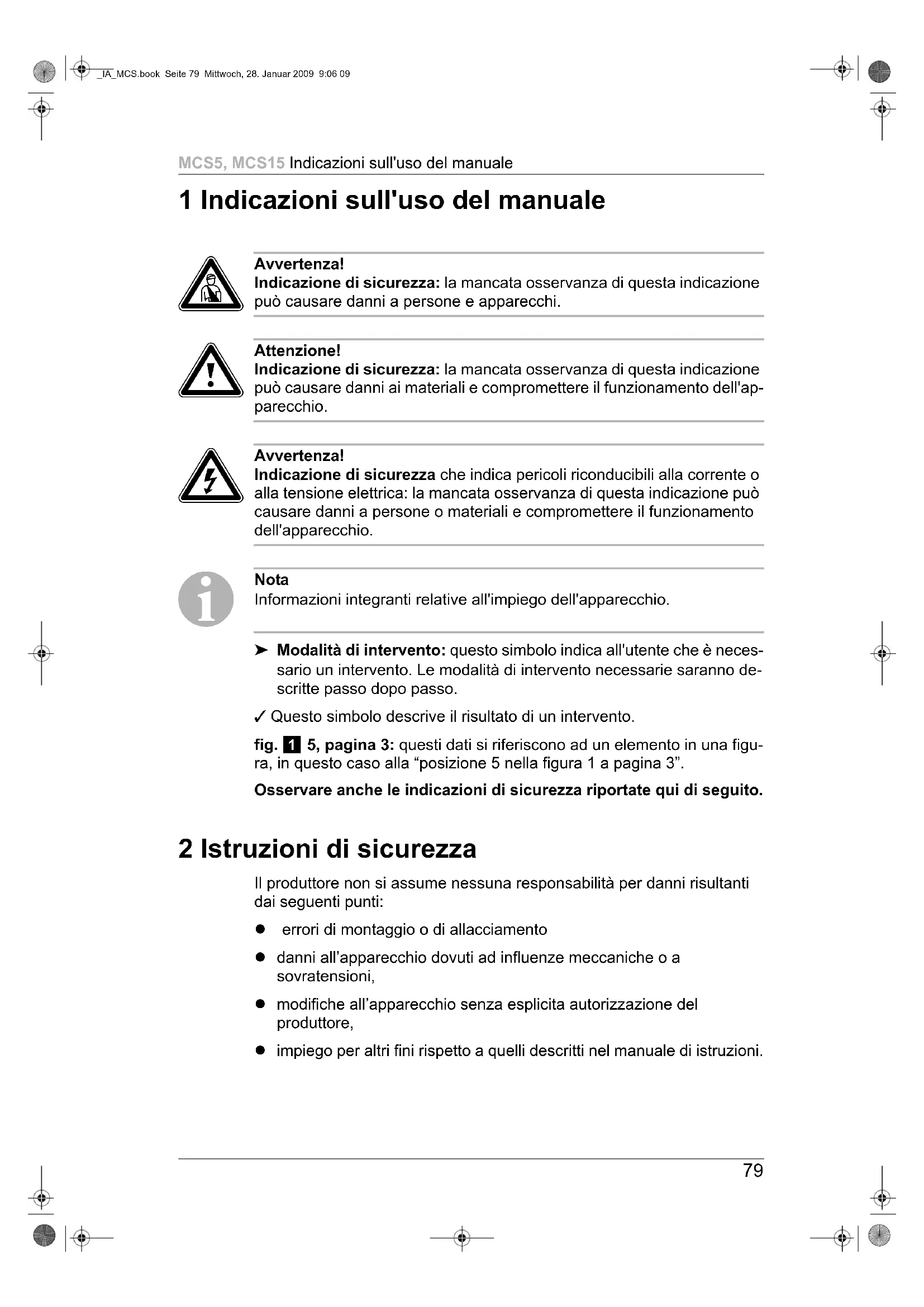

1 Indicazioni sull'uso del manuale

Avvertenza!

Indicazione di sicurezza: la mancata osservanza di questa indicazione può causare danni a persone e apparecchi.

Attenzione!

Indicazione di sicurezza: la mancata osservanza di questa indicazione può causare danni ai materiali e compromettere il funzionamento dell'apparecchio.

Avvertenza!

Indicazione di sicurezza che indica pericoli riconducibili alla corrente o alla tensione elettrica: la mancata osservanza di questa indicazione può causare danni a persone o materiali e compromettere il funzionamento dell'apparecchio.

Nota

Informazioni integrative relative all'impiego dell'apparecchio.

Modalità di intervento: questa indicazione indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo. ✓ Questo simbolo descrive il risultato di un intervento.

fig. 1 5, pagina 3: questi dati si riferiscono a un elemento in una figura, in questo caso alla "posizione 5 nella figura 1 a pagina 3".

Osservare anche le indicazioni di sicurezza riportate qui di seguito.

2 Istruzioni di sicurezza

Il produttore non si assume nessuna responsabilità per danni risultanti dai seguenti punti:

• errori di montaggio o di allacciamento, danni all'apparecchio dovuti ad influenze meccaniche o a sovratensioni,
• modifiche all'apparecchio senza esplicita autorizzazione del produttore, impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni.

2.1 Sicurezza generale

• Questo impianto non è conforme ai requisiti per la protezione dell'accensione. Non installare in luoghi dove si trovano motori a benzina, serbatoi, bombole di GPL/gas perfetti, regolatori, valvole o raccordi della linea del carburante.

La mancata osservanza di queste disposizioni potrebbe causare infortuni o morte.

Non far terminare il tubo di drenaggio della condensa

• a meno di 1 m dall'uscita dell'impianto di scarico del motore o del generatore,
• nel vano in cui è alloggiato un motore o un generatore,
• in una sentina, a meno che il tubo di drenaggio non sia collegato correttamente a una pompa di estrazione della condensa o a una pompa dello scarico della doccia.

Se non si osservano le suddette disposizioni i vapori che si formano nella sentina o nel vano motore potrebbero mischiarsi all'aria di aspirazione del condizionatore e contaminare l'area abitativa e ciò potrebbe causare infortuni o morte.

• Per evitare la penetrazione di monossido di carbonio (CO) o di altri vapori nocivi si dovrebbe installare una trappola nel tubo di drenaggio della condensa.
• L'installazione e la manutenzione di questo impianto potrebbero essere pericolose a causa della pressione dell'impianto e delle componenti elettriche.
• Indossare occhiali di sicurezza e guanti da lavoro.
• Posizionare un estintore vicino all'area di lavoro.

Pericolo di infortuni da elettricità!

Le unità sono componenti con tensione a corrente alternata di 230 V.

Pericolo di shock elettrico!

Staccare l'alimentazione dal pannello di controllo o alla fonte di alimentazione prima di aprire qualsiasi copertura.

La mancata osservanza di queste disposizioni potrebbe causare infortuni o morte.

• Per ridurre al minimo il rischio di shock elettrico e infortuni, questo apparecchio deve essere collegato a massa in modo adeguato.

• Fissare l'unità di condizionamento a una piattaforma stabile e dritta utilizzando i supporti di montaggio forniti.
• In nessun caso installare il condizionatore nella sentina o nel vano motore.
• Accertarsi che nel luogo scelto non possano penetrare vapori provenienti dalla sentina e/o dal vano motore.

2.2 Misure di sicurezza nell'uso dei cavi elettrici

• Usare tubi per cavi per far passare i cavi attraverso pareti con spigoli vivi. Non posare cavi in modo malfermo o piegati vicino a materiali conduttori di elettricità (metallo). Non tirare i cavi.
• Fissare e posare i cavi in modo che non sia possibile inciamparvi o danneggiarli.

3 Destinatari di questo manuale

Le istruzioni contenute in questo manuale si rivolgono a personale qualificato ed esperto che conosca le istruzioni e le precauzioni di sicurezza da applicare.

4 Dotazione

Avviso

Ciascuna unità comprende raccordi portagomma per tubi di condensa con 4 supporti di montaggio.

4.1 Marine Climate System MCS5

MCS5 (Numero pezzo 207315007)

Numero pezzo Quantità Descrizione

201315004 1 Marine Climate System MCS5

222000226 1 Pannello di controllo

293049297 1 Centralina elettrica

4160066 1 Cablaggio elettrico

225600018 1 Kit Acqua mare e Kit Condotto (vedere sotto)

Kit Condotto

Numero pezzo Quantità Descrizione

226600014 3,8 m Condotto, isolato

217316016 1 Griglia di mandata 4 x 4" (102 x 102 mm)

217316015 1 Griglia di aspirazione 10 x 8" (254 x 203 mm), anodizzata

Dotazione MCS5, MCS15

Kit Acqua mare

No. pezzo Quantità Descrizione
334220 1 Passascafo, 5/8", plastica
226000006	7,6 m Flessibile acqua mare, 5/8"
335120 3 Adattatore in PVC, filettatura maschio da 1/2" x raccordo portagomma da1/2"
335080 2 Adattatore in PVC, filettatura femmina da 1/2" x raccordo portagomma da 1/2"
225600021 1 Filtrto, 1/2", con supporto filettatura femmina da 1/2"
1010044 1 Pompa acqua mare PLL250 (100-240 V~, 50/60 Hz)
369617 17 Fascette serratubo, sottili
330482	1 Valvola a sfera, 1/2", bronzo
369699 1 Presa a mare a paletta, 1/2", bronzo

Parti di ricambio

Numero pezzo	Descrizione
291049003	Raccordi portagomma
291850154	Supporto di montaggio
235000500	Filtro

4.2 Marine Climate System MCS15

MCS15 (Numero pezzo 207315019)

Numero pezzo	Quantità Descrizione
201315017	1 Marine Climate System MCS15
222000226	1 Pannello di controllo
293049298	1 Centralina elettrica
4160066	1 Cablaggio elettrico
225600025	1 Kit Acqua mare e Kit Condotto singolo (vedere除去)

Kit Condotto

Numero pezzo	Quantità Descrizione
226600015	3,8 m Condotto, isolato
217316041	1	Griglia aria di mandata 10x8", 254 x 203 mm
316017	1	Griglia aria di aspirazione 14x10", 356 x 254 mm

MCS5, MCS15 Corretto utilizzato

Kit Acqua mare

No. pezzo Quantità Descrizione

334220 1 Passascafo, 5/8", plastica

226000006 7,6 m Flessibile acqua mare, 5/8"

335120 3 Adattatore in PVC, filettatura maschio da 1/2" x raccordo portagomma da 1/2"

335080 2 Adattatore in PVC, filettatura femmina da 1/2" x raccordo portagomma da 1/2"

225-600021 1 Filtro, 1/2" con supporto filettatura femmina da 1/2"

1010046 1 Pompa acqua mare PLL500 (220-240 V~, 50/60 Hz)

369617 17 Fascette serratubo, sottili

330482 1 Valvola a sfera, 1/2", bronzo

369699 1 Presa a mare a paletta, 1/2", bronzo

Parti di ricambio

Numero pezzo	Descrizione
291049003	Raccordi portagomma
291850154	Supporto di montaggio

235000507 Filtro

5 Corretto utilizzato

Il Marine Climate System è un impianto di condizionamento progettato per l'impiego su barche o yacht. Può raffreddare o riscaldare l'interno della barca o dello yacht.

6 Descrizione delle caratteristiche tecniche

Il condizionatore d'aria per imbarcazioni Marine Climate System è alimentato con tensione di 230 V.

Il kit Marine Climate System comprende l'unità di condizionamento e le seguenti componenti:

Pannello di controllo - Condotto Griglia di mandata Griglia di aspirazione - Pompa acqua mare - Filtro Presa a mare passascafo a paletta Raccordo dello scarico a mare Flessibile acqua mare Raccordi per pompa e filtro

L'impianto è un sistema di condizionamento raffreddato con l'acqua di mare.

6.1 Componenti del Marine Climate System

Elemento in fig. 1, paginag 2	Descrizione
1 Anello del condotto
2 Compressore rotativo
3 Tubo di drenaggio della condensa (una delle diverse posizioni mostrate)
4 Centralina elettrica
5 Supporto di montaggio
6 Vasca di supporto
7 Foro chiuso (posizione opzionale del tubo di drenaggio della condensa)
8 Unità soffiante
9 Viti (rimuovere per far ruotare la soffiante)
10 Batteria condensante (scarico acqua mare)
11 Batteria evaporante

7 Disimballaggio e ispezione

Controllare la distinta di imballaggio per verificare che siano presenti tutti i cartoni. Disporre come indicato dalle frecce sui cartoni ("up"). Verificare che i cartoni non presentino danni occorsi durante la spedizione, rimuovendo le unità dai cartoni se necessario. Se l'unità è danneggiata, il corriere dovrebbe annotare correttamente i danni sulla ricevuta di spedizione.

8 Installazione

Avvertenza - pericolo di infortuni

L'impianto deve essere installato esclusivamente da personale qualificato di una compagnia specializzata. Le seguenti informazioni si rivolgono a tecnici specializzati a conoscenza delle istruzioni e delle misure di sicurezza da adottare.

• Progettare in anticipo tutti i collegamenti, tra cui: condotto,
• ingresso e uscita acqua mare,
• posizione del pannello di controllo,
• posizione della pompa acqua mare,
• per accertarsi che siano facilmente accessibili per la posa e la manutenzione.

Avviso

Rivedere le seguenti istruzioni prima e dopo l'installazione.

8.1 Spaziatura e dimensioni dell'unità

Legenda fig. 2, pagina 3:

Elemento Descrizione

1 Spaziatura per la presa d'aspirazione(se adiacente a paratie)

2 Spaziatura per la tubatura dell'accqua mare

3 Batteria evaporante e condensante

4 Anello del condotto

5 Centralina elettrica

6 Compressore rotativo

7 Collegamento per refrigerazione(lasciare spazio per accedervi)

8 Ingresso acqua mare

9 Uscita acqua mare

10 Distanza minima complessiva

11 Posizione standard della soffiente alla consegna

12 Possibile posizione del tubo di drenaggio

Avviso

La soffiante e l'anello del condotto possono essere posizionati sia in verticale sia in orizzontale; fig. 2, pagina 3 mostra un Marine Climate System MCS5 con soffiante ruotato in posizione verticale.

Spaziatura (fig. 2, pagina 3)

Durante l'installazione dell'unità considerare le seguenti spaziature:

• Minimo 152 mm attorno al perimetro dell'unità nell'area del tubo acqua mare e del tubo di drenaggio della condensa (1).
• Minimo 76 mm davanti alla batteria evaporante per la presa di aspirazione se adiacente a paratie (2). Per il collegamento del condotto flessibile (10) e per lo spazio libero da lasciare dietro alla griglia di mandata
• 51 mm per l'anello del condotto,
• 25 mm per il raggio di curvatura del condotto
• più il diametro del condotto per ottenere lo spazio libero complessivo.
• Lasciate spazio sufficiente per l'installazione e la manutenzione.

MCS5, MCS15 Installazione

Dimensioni dell'unità (fig. 2, pagina 3)

I: Vista dall'alto II: Vista laterale III: Vista posteriore

Capacità dell'unità	MCS5 MCS15 mm mm
A - Dimensione condotto 102 153
B - Profondità supporto 204 254
C - Profondità complessiva 229	268
D - Larghezza	407 559
E - Altezza	286 343

8.2 Tubi di drenaggio della condensa

Avvertenza!

Non far terminare il tubo di drenaggio della condensa

• a meno di 0,9 m dalle uscite dell'impianto di scarico del motore o del generatore,
• nel vano in cui è alloggiato un motore o un generatore,
• in una sentina, a meno che il tubo di drenaggio non sia collegato adeguatamente a una pompa di estrazione a chiusura ermetica o a una pompa per residui della doccia.

Se non si osservano le suddette disposizioni, i vapori che si formano nella sentina o nel vano motore potrebbero mischiarsi all'aria di aspirazione del condizionatore e contaminare l'area abitativa, e ciò potrebbe causare infortuni o morte.

Durante l'installazione dei tubi di drenaggio della condensa è necessario seguire le seguenti istruzioni:

Non far passare i tubi di drenaggio della condensa nella sentina. Far passare il tubo di drenaggio della condensa in basso rispetto all'unità, in una posizione adatta per il drenaggio. Il tubo di drenaggio della condensa dovrebbe avere una trappola.

Per il montaggio del tubo di drenaggio della condensa (fig. 3, pagina 4):

Rimuovere il tappo a tenuta d'acqua rivolto a poppa alla vasca di supporto (4) dell'unità di condizionamento. Far scorrere la rondella rigida (2) e la rondella a tenuta stagna (3) nel raccordo in PVC (1) in quest'ordine. Collegare il raccordo in PVC (1) al controdado (5) attraverso il foro a vista nella vasca di supporto (4). Stringere bene con due chiavi per garantire una buona tenuta.

Installazione MCS5, MCS15

Collegare un flessibile rinforzato con diametro interno da 5/8" (16 mm) al raccordo portagomma e fissarlo con fascette serratubo in acciaio inossidabile.

Montare il flessibile per il drenaggio della condensa in basso rispetto all'unità e a poppa di un pozzo di drenaggio. Il tubo dovrebbe avere una trappola.

Avviso:

È possibile utilizzare due raccordi per il tubo di drenaggio e disporre i flessibili a T, a condizione che ci sia un dislivello di almeno 51 mm tra la parte inferiore della vasca di supporto e la connessione a T.

Avviso:

Prendere in considerazione la possibilità di installare una trappola nel tubo di drenaggio della condensa in modo che il normale scarico della condensa possa riempire il sifone e impedire la penetrazione di monossido di carbonio (CO) o di altri vapori potenzialmente nocivi.

Provare l'installazione versando un litro di acqua nella vasca e verificando che fluisca in modo adeguato.

8.3 Unità soffiante

Lo scarico dell'aria di mandata può essere disposto in posizione orizzontale o verticale ruotando la soffiante (fig. 4 1, pagina 4). Ruotare la soffiante per garantire il più possibile un flusso diretto di aria alla griglia di mandata.

8.3.1 MCS5

Rimuovere le connessioni metalliche che fissano il cablaggio della soffiante al supporto e/o il cablaggio adiacente. Rimuovere e conservare le 7 viti (fig. 4 5, pagina 4) che fissano la piastra della soffiante al pannello dell'evaporatore. Ruotare la soffiante di 90° in modo che lo scarico si trovi in posizione verticale e rivolto verso l'alto. Reinserire le 7 viti per fissare la piastra della soffiante al pannello dell'evaporatore. Accertarsi che il cavo dell'alimentazione sia riposizionato in modo che non si incastri con altri elementi prima o dopo l'installazione. La rotazione verticale è completa.

8.3.2 MCS15

Il supporto per il montaggio in verticale deve essere usato quando la soffiante è in posizione verticale o quando si verifica un guasto all'unità che fa decadere la garanzia.

Rimuovere ed eliminare le 2 viti autofilettanti che fissano la soffiante alla vaschetta di raccolta della condensa. Rimuovere le connessioni metalliche che fissano il cablaggio della soffiante al supporto e/o il cablaggio adiacente. Rimuovere e conservare le 7 viti (fig. 4 5, pagina 4) che fissano la piastra della soffiante al pannello dell'evaporatore. Ruotare la soffiante di 90° in modo che lo scarico si trovi in posizione verticale e rivolto verso l'alto. Reinserire le 7 viti per fissare la piastra della soffiante al pannello dell'evaporatore. Posizionare il supporto ausiliario per il montaggio verticale (fig. 4 3A e 3B, pagina 4) fissato alla vaschetta. Rimuovere e conservare le 2 viti (fig. 4 2, pagina 4) nell'estremità A (fig. 4 3A, pagina 4). Rimuovere e conservare le due viti autofilettanti (fig. 4, pagina 4) che fissano la soffiante alla vaschetta di raccolta della condensa. Usare le 2 viti appena rimosse dall'estremità A, montare l'estremità A all'interno della vasca (fig. 4 6, pagina 4).

Avviso:

Se si usa un avvitatore, le viti autofilettanti formeranno da sé dei fori pilota, ma se è necessario praticare dei fori pilota, usare una punta per trapano da 0,5 mm dotata di fermo o di un altro metodo per impedire che la punta del trapano penetri per più di 6 mm nel vano della soffiante, poiché ciò danneggerebbe la lama del ventilatore.

Usare 2 delle viti autofilettanti appena rimosse, montare l'estremità B (fig. 4 3B, pagina 4) del supporto nel vano della soffiante (fig. 4 7, pagina 4). Accertarsi che il cavo dell'alimentazione sia riposizionato in modo che non si incastri con altri elementi prima o dopo l'installazione. La rotazione verticale è completa.

8.4 Centralina elettrica

Durante l'installazione della centralina elettrica è necessario seguire le seguenti istruzioni:

• Montare la centralina elettrica in un luogo asciutto.
• Montare la centralina elettrica su una superficie stabile a non più di 1 m dall'unità.
• Montare la centralina elettrica a non più di 4,5 m dal pannello di controllo digitale. Usare le 3 guide di montaggio ovali sul retro della centralina elettrica per fissarla a una superficie di montaggio adatta. Utilizzare viti adatte alla superficie di montaggio (non incluse).

8.5 Griglia di mandata

Seguire le seguenti istruzioni durante l'installazione della griglia di mandata per garantire un flusso d'aria diretto e continuo all'evaporatore:

Attenzione!

In nessun caso lo scarico della griglia di mandata deve essere rivolto verso la griglia di aspirazione poiché ciò impedirebbe il normale ciclo di funzionamento dell'impianto.

• Montare la griglia di mandata il più in alto possibile.
• Lasciare una distanza minima di 76 mm più la misura del diametro del condotto (fig. 6 3, pagina 6) dietro la griglia di mandata per poter collegare il condotto (fig. 2 11, pagina 3). Realizzare le mascherine di taglio della griglia tonda dell'aria di mandata secondo la seguente tabella:

MCS5 MCS15
4,4 x 4,4"	9,6 x 7,6"
112 x 112 mm	254 x 204 mm

Montare la griglia di mandata.

8.6 Griglia di aspirazione

Seguire le seguenti istruzioni durante l'installazione della griglia di aspirazione per garantire un flusso d'aria diretto e continuo all'evaporatore:

• Montare la griglia di aspirazione il più in basso possibile e il più vicino possibile all'unità.
• Montare la griglia di aspirazione lontano dai vapori di scarico e dai vapori della sentina.
• Nell'area cabina lasciare uno spazio minimo di 107 mm davanti alla griglia di aspirazione.

Realizzare la mascherina di taglio delle griglie di aspirazione secondo la seguente tabella:

MCS5 MCS15
9,6 x 7,6"	13,6 x 9,6"
244 x 194 mm	346 x 244 mm

Se il kit è dotato di una griglia di aspirazione con filtro: rimuovere il filtro dell'evaporatore dell'unità ed eliminarlo.

La presenza di due filtri non migliora il funzionamento dell'impianto, poiché il ridotto flusso d'aria ne diminuisce il rendimento e potrebbe far congelare la batteria evaporante.

Montare la griglia di aspirazione.

8.7 Condotto

Durante l'installazione del condotto è necessario seguire le seguenti istruzioni:

• Il condotto deve essere dritto, uniforme e teso il più possibile.
• Evitare curvature e pieghe non necessarie.
• Ridurre al minimo la quantità di angoli a 90° (due angoli stretti a 90° possono ridurre il flusso d'aria del 25% ).
• Accertarsi che il condotto sia collegato in modo adeguato alla parte in ingresso.

Di seguito una sintesi dei corretti collegamenti del condotto:

Iniziare da una delle due estremità (griglia di scarico dell'aria o unità di condizionamento). Tirare indietro l'isolante in fibra di vetro fino a scoprire il flessibile interno in mylar del condotto. Far scivolare il flessibile interno in mylar del condotto intorno all'anello di montaggio fino a che si blocca.

Installazione MCS5, MCS15

Inserire 3 o 4 viti in acciaio inossidabile per lamiera nell'anello di transizione facendole passare attraverso il flessibile del condotto.

Assicurarsi di bloccare il cavo nel flessibile del condotto con la testa delle viti.

Non utilizzare fascette a banda poiché scivolerebbero via.

Avvolgere del nastro intorno al condotto e alla guarnizione per evitare perdite di aria. Tirare di nuovo indietro l'isolante sul mylar e sull'anello e passare del nastro su questa giunzione. Far passare il condotto all'altra estremità mantenendolo dritto, uniforme e teso il più possibile. Rimuovere il condotto in eccesso. Usare lo stesso metodo di collegamento all'altra estremità.

8.8 Installazione del pannello di controllo

Durante l'installazione del pannello di controllo è necessario seguire le seguenti istruzioni:

• Montare il pannello di controllo a non più di 4,5 m dalla centralina elettrica.
• Montare il pannello di controllo su un muro interno, molto più in alto dell'altezza media della cabina, in un luogo in cui l'aria circola liberamente e dove può misurare la temperatura media. Non montare il pannello di controllo
• alla luce diretta del sole.
• vicino ad apparecchi che producono calore
• in una paratia dove le temperature dietro il pannello potrebbero influire sul suo funzionamento
• nella linea dell'aria di mandata
• sopra o molto vicino alle griglie di mandata o di aspirazione

Prima di montare il pannello di controllo, tenere conto della posizione:

Realizzare una mascherina di taglio per il pannello di controllo: largo 64 mm e alto 48 mm.

Inserire un'estremità del cavo del display (connettore RJ-45 a 8 pin) nella presa del display (J-2) della centralina elettrica e l'altra estremità nella parte posteriore del pannello di controllo. Prima dell'installazione, pulire la superficie di montaggio con alcool isopropilico (provare l'alcool su una parte nascosta della superficie). Fissare il pannello di controllo alla paratia utilizzando le strisce adesive fornite.

8.9 Installazione dell'unità e dell'impianto acqua mare

8.9.1 Istruzioni per l'installazione dell'impianto acqua mare

Attenzione!

Il mancato montaggio del filtro acqua mare fa decadere la garanzia della pompa!

Seguire le seguenti istruzioni per l'installazione dell'impianto acqua mare:

• Montare la pompa acqua mare in modo che sia sempre almeno 300 mm sotto la linea di galleggiamento.
• La pompa acqua mare può essere montata in posizione orizzontale o verticale, ma lo scarico deve essere sempre al di sopra della presa acqua mare (fig. 5, pagina 5).

Elemento Descrizione

1 Presa passascafo a paletta 2 Valvola sfera 3 Filtro 4 Pompa acqua mare 5 Batteria condensante del condizionatore 6 Uscita acqua mare 7 Linea di galleggiamento 8 Flusso di entrata 9 Flusso di uscita 10 Fascette serratubo montate a coppie con estremità regolabili su lati opposti

A: Corretto

Flusso ascendente continuo alla presa all'unità (8), poi discendente verso lo scarico (9), flessibili stretti con due fascette (10).

La presa passascafo (1), la valvola a sfera (2), il flessibile e il filtro (3) non devono essere di dimensioni inferiori a quella dell'entrata della pompa.

B: Sbagliato

I flessibili non devono essere attorcigliati o piegati né presentare curvature dove l'aria potrebbe rimanere intrappolata.

C: Sbagliato

La pompa (4) e il filtro (3) devono trovarsi al di sotto della linea di galleggiamento (7).

D: Sbagliato

Il filtro (3) deve trovarsi sotto la pompa (4) e al di sotto della linea di galleggiamento (7).

Installazione MCS5, MCS15

• Accertarsi che l'acqua fluisca liberamente dallo scarico a mare mentre la pompa è in funzione.
• La presa acqua mare a paletta deve essere rivolta in avanti e non deve essere collegata a nessun'altra pompa.
• La presa acqua mare a paletta e la valvola di arresto devono essere strette in modo adeguato e chiuse ermeticamente.
• Tra la valvola di arresto (rubinetto di presa a mare) (1) e la pompa (4) è obbligatorio montare un filtro acqua mare (3) per proteggere la pompa da materiale esterno.
• Accertarsi che sia possibile accedere al filtro (3).
• L'impianto acqua mare deve essere installato
• con un'inclinazione ascendente rispetto alla presa a mare a paletta e al rubinetto di presa a mare (1),
• oltre il filtro (3),
• verso l'entrata della pompa (4) e
• poi nell'entrata della batteria condensante dell'unità di condizionamento (5).
• Lo scarico del condizionatore (5) deve arrivare al raccordo passascafo dello scarico acqua mare (6) e quello deve essere posizionato dove è possibile ispezionarlo visivamente per verificare il flusso dell'acqua e il più vicino possibile alla linea di galleggiamento per ridurre la rumorosità.
• Accertarsi che alla presa a mare a paletta, al filtro (3), alla pompa (4) e al condizionatore (5) i flessibili siano rivolti verso l'alto.
• Evitare che i flessibili siano piegati o abbiano curvature e non usare raccordi a gomito con i flessibili acqua mare.
• Il condizionatore (5) deve essere montato il più in basso possibile, ma mai nella sentina o nel vano motore (come ad es. sotto una cuccetta a "V", sotto un sedile del salotto o nella parte inferiore di un armadietto).
• Accertarsi che ci sia spazio sufficiente intorno all'unità.
• Accertarsi che nel luogo scelto non possano penetrare vapori provenienti dalla sentina e/o dal vano motore.
• Montare l'unità (5) su una superficie orizzontale stabile e dritta.
• Fissare tutti i raccordi dei flessibili con due fascette in acciaio inossidabile, invertendo le fascette.
• Usare nastro in teflon su tutti i raccordi filettati.
• Serrare di mezzo giro oltre la serratura eseguita a mano.

MCS5, MCS15 Installazione

Attenzione!

Non serrare eccessivamente. Ci potrebbe causare spaccature entro ore o giorni.

Prima di mettere in servizio l'imbarcazione accertarsi che non ci siano perdite. Se non si è sicuri su come procedere, rivolgersi a un tecnico qualificato per evitare che l'imbarcazione possa affondare.

8.9.2 Montaggio del Kit condotto

Avviso

Unità con soffiante ruotata in posizione verticale.

Avviso

Per dimensioni e numero dei pezzi vedere capitolo "Dotazione" a pagina 81.

Elemento Descrizione

1 Condotto 2 Griglia di mandata 3 Spazio dietro la griglia di mandata 4 Griglia di aspirazione 5 Pannello di controllo 6 Cablaggio elettrico 7 Tubo di drenaggio della condensa al pozzo di drenaggio 8 Raccordi portagomma 9 Uscita acqua mare 10 Entrata acqua mare 11 Supporto di montaggio 12 Unità condizionatore 13 Centralina elettrica

8.9.3 Installazione Kit acqua mare

Legenda fig. 7, pagina 6

Elemento Descrizione

1 Linea di galleggiamento 2 Passascafo 3 Flessibile acqua mare 4 Unità condizionatore 5 Centralina elettrica 6 Cavo pompa 7 Pompa acqua mare 8 Adattatore in PVC, filettatura femmina da 1/2" x raccordo portagomma da 1/2" 9 Adattatore in PVC, filettatura maschio da 1/2" x raccordo portagomma da 1/2" 10 Filtrone 11 Presa acqua mare (cfr. dettaglio A).

Presa acqua mare (dettaglio A)

Elemento in

A

Descrizione

12 Flessibile acqua mare 13 Fascette serratubo 14 Adattatore in PVC, filettatura maschio da 1/2" x raccordo portagomma da 1/2" 15 Valvola a sfera 16 Dado 17 Piastra di rinforzo (non compresa nel kit) 18 Unità di alloggiamento (non compresa nel kit) 19 Scafo 20 Presa a mare a paletta

8.9.4 Installazione

Montare la presa a mare a paletta il più in basso possibile rispetto alla linea di galleggiamento e il più vicino possibile alla chiglia e rivolta verso la prua. In questo modo la presa rimarrà in acqua quando l'imbarcazione si inclina e nell'impianto non entrerà aria. Fissare la presa a mare con un sigillante nautico immergibile. Montare l'unità di alloggiamento a piacere su uno dei lati e attraverso il foro. Montare un rubinetto in bronzo di presa a mare a flusso totale sulla presa passascafo a paletta. Montare un filtro acqua mare a livello della pompa con accesso al filtro. Collegare il rubinetto di presa a mare e il filtro a un tratto di flessibile per uso nautico rivolto verso l'alto di 5/8" (16 mm) rinforzato. Montare saldamente la pompa acqua mare al di sopra del filtro, almeno 300 mm sotto la linea di galleggiamento. Ruotare la testa della pompa in direzione del flusso d'acqua. Montare il condizionatore fissando la vasca di supporto a una superficie orizzontale piana utilizzando i supporti di montaggio e le 4 viti. La vasca di supporto funge anche da vasca per la condensa. Collegare lo scarico della pompa verso l'alto all'entrata inferiore della batteria condensante dell'unità usando un flessibile marino rinforzato da 5/8" (16 mm). Montare il raccordo passascafo dello scarico a mare. Montare lo scarico alla batteria condensante al raccordo passascafo dello scarico a mare usando un flessibile marino rinforzato da 5/8" (16 mm). Collegare tutte le parti metalliche in contatto con l'acqua di mare al sistema di collegamento dell'imbarcazione, tra cui

• la presa a mare a paletta,
• la pompa (cablaggio di messa a terra),
• il condizionatore d'aria.

9 Collegare il Marine Climate System

Avvertenza!

La mancata messa a terra e il mancato collegamento dell'impianto in modo corretto faranno decadere la garanzia!

Avvertenza!

Spegnere l'interruttore automatico dell'alimentazione prima di aprire la centralina elettrica e accedere alla morsettiera.

Legenda degli schemi elettrici (fig. 8, pagina 7):

Elemento Descrizione

1 Centralina elettrica 2 Resistenza PTC per l'avvio (non usato con MCS5) 3 Condensatore di avviamento 4 Pannello di controllo 5 Sensore opzionale dell'aria 6 Sensore opzionale dell'aria esterna 7 Compressore 8 Pompa o pannello dei relè 9 Valvola di inversione 10 Ventilatore 11 Pressostato di alta pressione 12 Alimentazione 13 Punto di messa a terra dell'impianto 14 Morsetti accensione e pompaggio

Seguire le seguenti istruzioni durante l'installazione del Marine Climate System:

• Usare un interruttore automatico della giusta dimensione per proteggere l'impianto come specificato sulla piastra identificativa del condizionatore.
• Montare e mettere a terra/collegare l'alimentazione secondo gli standard elettrici marini.
• Usare un cavo per imbarcazioni di almeno 3,5 mm²

- per alimentare il condizionatore - per alimentare la pompa acqua mare - per stendere i cavi sulla pompa

• Per i collegamenti elettrici al di sotto della linea di galleggiamento nella sentina si devono usare giunti di testa isolati con termoretraibile.
• Tutti i collegamenti alla morsettiera devono essere realizzati con terminali ad anello delle giuste dimensioni (non compresi).

MCS5, MCS15 Funzionamento

• Ciascuna unità di condizionamento installata deve avere il proprio interruttore automatico.
• Se è stata installata solo una unità di condizionamento, la pompa acqua mare non deve avere un interruttore automatico; il cavo dalla pompa acqua mare è collegato alla morsettiera sull'unità (cfr. lo schema elettrico, fig. 8, pagina 7).
• Se due o più unità di condizionamento utilizzano la stessa pompa acqua mare, i cavi della pompa saranno collegati al pannello dei relè della pompa (PRP) che a sua volta ha un proprio interruttore automatico (cfr. schema elettrico fornito con il PRP). Collegare il condizionatore al sistema di collegamento dell'imbarcazione per evitare corrosione dovuta a corrente vagante. Accertarsi che la messa a terra del condizionatore sia collegata correttamente alla messa a terra dell'imbarcazione. All'interno dell'imbarcazione, assicurarsi che il bus di terra della corrente alternata sia collegato al bus di terra della corrente continua in un solo punto. Collegare individualmente al sistema di collegamento dell'imbarcazione tutte le pompe, le valvole metalliche e i raccordi nel circuito dell'acqua mare che sono isolati dal condizionatore tramite flessibili in PVC o gomma.

In questo modo non ci sarà possibilità di corrosione dovuta a corrente vagante.

10 Funzionamento

Avviso

Per il funzionamento vedere il Manuale d'istruzioni

11 Programmazione

Avviso

Per la programmazione e la definizione dei parametri vedere il Manuale d'istruzioni

Istruzioni per la risoluzione dei problemi MCS5, MCS15

12 Istruzioni per la risoluzione dei problemi

Avviso

Per la risoluzione dei problemi vedere il Manuale d'istruzioni

13 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di contattare il Service Partner del Suo Paese (l'indirizzo si trova sul retro del manuale).

I nostri specialisti sono sempre pronti ad aiutarvi e a concordare con Voi l'ulteriore disbrigo delle condizioni di garanzia.

14 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando l'apparecchio viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

MCS5, MCS15 Specifiche tecniche

15 Specifiche tecniche

15.1 Caratteristica dell'unità

	Marine Climate SystemMCS5	Marine Climate SystemMCS15
Raffreddamento: 5000 Btu/h	1500 W	15000 Btu/h4400W
Tensione d'ingresso: 230 V	230 V
Consumo di corrente:
Raffreddamento: 2,2 A 5,7 A
Riscaldamento: 2,9 A 7,0 A
Dimensioni (L x A x P):
Unità: 226 x 279 x 452 mm	226 x 279 x 452 mm
Pannello di controllo:	81 x 64 x 24 mm	81 x 64 x 24 mm
Mascherina di taglio del pannello di controllo:	64 x 48 mm	64 x 48 mm
Peso:	18 kg	28 kg

15.2 Lunghezza cavi

Cavo display:	4,5 m Standard
Sensore alternative dell'aria (opzionale):	2,0 m Standard
Sensore dell'aria esterna (opzionale):	4,5 m Standard
Tutte le misure dei cavi personalizzati sono fornite in incremento standard di 1,5 m:	22,5 m Massimo

NOTE:

La lunghezza massima dei cavi del display e del sensore è di 22,9 m. Il sensore dell'aria esterno e il sensore alternativo dell'aria sono opzionali e non sono compresi nel pacco standard del pannello di controllo.

Con riserva di modifiche tecniche, di versione e opzioni fornitura.
