Produkttyp	Marine-Klimaanlage (Schiffs-Klimatisierungssystem)
Marke	Dometic
Modell	MCS5
Kühlkapazität	5 000 Btu/h (1 500 W)
Heizkapazität	Integrierte Wärmepumpe (keine Angabe)
Versorgungsspannung	230 V ~
Stromverbrauch (Kühlung)	2,2 A
Stromverbrauch (Heizung)	2,9 A
Abmessungen des Geräts (B × H × T)	452 × 279 × 226 mm
Gewicht des Geräts	18 kg
Abmessungen des Bedienfelds	81 × 64 × 24 mm
Ausschnitt des Bedienfelds	64 × 48 mm
Durchmesser der Leitung	102 mm (4 Zoll)
Kühltyp	Meerwassergekühlt
Meerwasserpumpe inklusive	Ja, Modell PLL250 (100-240 V~, 50/60 Hz)
Länge des Bildschirmkabels	4,5 m (Standard)
Funktionen	Kühlung, Heizung, Entfeuchtung (durch Klimaanlage)
Regelmäßige Wartung	Filterreinigung, Überprüfung des Kondensatablaufs
Installation	Nur durch qualifiziertes Personal; nicht im Bilgen- oder Maschinenraum installieren
Ersatzteile verfügbar	Filter, Montagehalterung, Schlauchanschlussstück
Garantie	Gesetzliche Garantie, Kundendienst über lokale Partner

Häufig gestellte Fragen - MCS5 DOMETIC

Wie hoch ist die Kühlkapazität des Dometic MCS5?

Der Dometic MCS5 bietet eine Kühlkapazität von 5 000 Btu/h (1 500 W), geeignet für kleine Boote und Yachten.

Kann der MCS5 heizen?

Ja, das System verfügt über eine reversible Wärmepumpe, die auch das Heizen des Innenraums ermöglicht.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit einer Spannung von 230 V~. Ein geeigneter Schutzschalter muss gemäß den maritimen elektrischen Normen installiert werden.

Kann ich die Klimaanlage selbst installieren?

Nein, die Installation muss von qualifiziertem und auf Marine spezialisiertem Personal durchgeführt werden, um die Sicherheitsvorschriften einzuhalten und die Garantie zu gewährleisten.

Wo darf das Bedienfeld nicht installiert werden?

Vermeiden Sie die Platzierung in direktem Sonnenlicht, in der Nähe einer Wärmequelle, in direktem Luftstrom, über oder unter einer Luftöffnung oder hinter einer Trennwand mit einer Temperaturquelle.

Wie pflege ich den Filter?

Es wird empfohlen, den Filter (Ref. 235000500) regelmäßig zu reinigen, um einen guten Luftstrom zu gewährleisten. Entfernen Sie ihn, waschen Sie ihn mit lauwarmem Seifenwasser, trocknen Sie ihn und setzen Sie ihn wieder ein.

Was tun bei einem Meerwasseraustritt?

Überprüfen Sie alle Schlauchverbindungen (Doppelschelle) und Gewindeanschlüsse (Teflonband). Wenn das Leck weiterhin besteht, wenden Sie sich an einen qualifizierten Marinetechiker.

Wie lang ist das maximale Bildschirmkabel?

Die maximale Länge des Bildschirmkabels (RJ-45) und der Sensoren beträgt 22,9 m. Verlängerungen in 1,5 m-Schritten sind erhältlich.

Wie werden Kondensate abgeführt?

Installieren Sie einen Ablaufschlauch (Durchmesser 16 mm) mit einem Geruchsverschluss, um das Aufsteigen schädlicher Gase zu verhindern. Der Schlauch muss mit Gefälle zu einem Auffangbehälter oder einer Ablaufpumpe verlegt werden.

Welche Ersatzteile sind verfügbar?

Die Ersatzteile umfassen den Filter (235000500), die Montagehalterung (291850154) und den Schlauchnippel (291049003). Wenden Sie sich an Ihren Händler, um sie zu bestellen.

BEDIENUNGSANLEITUNG MCS5 DOMETIC

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe der Anlage an den Nutzer weiter.

Inhalt

1 Hinweise zum Benutzen der Anleitung 32 2 Sicherheitshinweise 32 3 Zielgruppe 34 4 Lieferumfang 34 5 Bestimmungsgemäße Anwendung 37 6 Technische Beschreibung 37 7 Entpacken und Inspektion 38 8 Installation 38 9 Anschluss der Bootsklimaanlage 51 10 Betrieb 53 11 Programmieren 53 12 Richtlinien zur Fehlerbeseitigung 53 13 Garantie 53 14 Entsorgung 53 15 Technische Daten 54

1 Hinweise zum Benutzen der Anleitung

Warnung!

Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder Materialschäden führen.

Achtung!

Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Gerätes beeinträchtigen.

Warnung!

Sicherheitshinweis, der auf Gefahren durch elektrischen Strom oder elektrische Spannung hinweist: Nichtbeachtung kann zu Personen- oder Materialschäden führen und die Funktion des Gerätes beeinträchtigen.

Hinweis

Ergänzende Informationen zur Bedienung des Gerätes.

Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. ✓ Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.

Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.

2 Sicherheitshinweise

Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender Punkte:

• Montage- oder Anschlussfehler
• Beschädigungen am Gerät durch mechanische Einflüsse und Überspannungen
• Veränderungen am Gerät ohne ausdrückliche Genehmigung vom Hersteller
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Grundlegende Sicherheit

• Diese Anlage erfüllt nicht die Anforderungen an den Zündschutz. Installieren Sie die Anlage nicht in Räumen für mit Benzin angetriebenen Motoren, Tanks, LPG/CPG-Zylindern, Reglern, Ventilen oder Anschlüsse für Kraftstoffleitungen.

Andernfalls besteht die Gefahr von Personenschäden oder Verletzungen mit Todesfolge.

Schließen Sie die Kondensatablaufleitung nicht

• innerhalb von 1 m im Umkreis von Motorausgängen oder Generator-Auspuffanlagen,
• in einem Fach eines Motors oder Generators,
• in einer Bilge ab, es sei denn, der Ablauf ist ordnungsgemäß mit einer abgedichteten Kondensatpumpe oder Pumpenanlage für den Sammelbrunnen der Dusche verbunden.

Andernfalls können sich Dämpfe aus der Bilge oder dem Maschinenraum mit der Abluft der Klimaanlage vermischen und die Wohnbereiche kontaminieren. Es besteht die Gefahr von Personenschäden oder Verletzungen mit Todesfolge.

• Um das Eindringen von Kohlenmonoxid (CO) oder anderen schädlichen Gasen zu verhindern, sollte ein Abschneider in der oder den Kondensatablaufleitungen installiert werden.
• Installation und Wartung dieser Anlage kann wegen des Systemdrucks und der elektrischen Bauteile gefährlich sein.
• Tragen Sie eine Schutzbrille und Arbeitshandschuhe.
• Sorgen Sie dafür, dass sich ein Feuerlöscher in der Höhe des Arbeitsbereichs befindet.

• Achtung Lebensgefahr!

In der Anlage befinden sich Bauteile, an denen eine Wechselspannung von 230 V~ anliegt.

• Es besteht die Gefahr von elektrischen Schlägen!

Bevor Sie eine der Abdeckungen öffnen, trennen Sie die Spannung an der Hauptschalttafel oder an der Stromquelle.

Andernfalls besteht die Gefahr von Personenschäden oder Verletzungen mit Todesfolge.

• Um die Gefahr von elektrischen Schlägen und Personenschäden auf ein Minimum zu beschränken, muss diese Komponente effektiv geerdet werden.

Zielgruppe MCS5, MCS15

• Befestigen Sie das Klimagerät an einer festen ebenen Plattform mit den vier Montagebögeln aus dem Lieferumfang.
• Installieren Sie die Klimaanlage nicht in der Bilge oder im Maschinenraum.
• Vergewissern Sie sich, dass der gewählte Standort ausreichend abgedichtet ist, so dass Dämpfe und Abgase aus der Bilge und dem Maschinenraum nicht ungehindert eindringen können.

2.2 Sicherer Umgang mit elektrischen Leitungen

• Müssen Leitungen durch scharfkantige Wände geführt werden, so verwenden Sie Leerrohre bzw. Leitungsdurchführungen!
• Verlegen Sie keine losen oder scharf abgeknickten Leitungen an elektrisch leitenden Materialien (Metall)! Ziehen Sie nicht an den Leitungen.
• Befestigen und verlegen Sie Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist.

3 Zielgruppe

Diese Anleitung richtet sich an Facharbeiter in Werkstätten, die mit den anzuwendenden Richtlinien und Sicherheitsvorkehrungen vertraut sind.

4 Lieferumfang

Hinweis

Zum Umfang jeder Klimaanlage gehört eine Hakenbaugruppe für den Kondensatschlauch mit vier Montagebügeln.

4.1 Bootsklimaanlage MCS5

MCS5 (Teile-Nr. 207315007)

Teilenummer	Bestands-
	menge	Beschreibung
201315004	1 Bootsklimaanlage MCS5
222000226	1 Bedienfeld
293049297	1 Schaltkasten
4160066	1 Elektrischer Kabelbaum
225600018	1 Meerwasser- und Rohrleitung-Sit (siehe unter)

Rohrleitungs-Kit

Teilenummer	Bestands- menge	Beschreibung
226600014	3,8 m Rohrleitung, isoliert
217316016	1 Zuluft-Schutzgitter 4x4", 102 x 102 mm
217316015	1	Abluft-Schutzgitter 10x8", 254 x 203 mm, eloxiert

Meerwasser-Kit

Teile-Nr.	Bestands-
	menge	Beschreibung
334220 1 Rumpf, 5/8", Kunststoff
226000006	7,6 m	Meerwasserschlauch, 5/8"
335120 3 PVC-Adapter, 1/2", MPT x 1/2" HB
335080 2 PVC-Adapter, 1/2", FPT x 1/2" HB
225600021 1 Siebfilter, 1/2", mit Klammer 1/2" FPT
1010044	1	Meerwasserpumpe PLL250 (100-240 V~, 50/60 Hz)
369617	17	Schlauchklemen, dunn
330482 1 Kugelventil, 1/2", Bronze
369699 1 Speed-Scoop, 1/2", Bronze

Ersatzteile

Teilenummer	Beschreibung
291049003	Schlauchhakenbaugruppe
291850154	Befestigungswinkel
235000500	Filter

4.2 Bootsklimaanlage MCS15

MCS15 (Teile-Nr. 207315019)

Teilenummer	Bestands- menge	Beschreibung
201315017	1 Bootsklimaanlage MCS15
222000226	1 Bedienfeld
293049298	1 Schaltkasten
4160066	1 Elektrischer Kabelbaum
225600025	1 Meerwasser- und einzelnes Rohrleitungs-Kit (siehe unter)

Rohrleitungs-Kit

Teilenummer	Bestands- menge	Beschreibung
226600015	3,8 m Rohrleitung, isoliert
217316041	1	Zuluft-Schutzgitter 10x8", 254 x 203 mm
316017	1	Abluft-Schutzgitter 14x10", 356 x 254 mm

Meerwasser-Kit

Teile-Nr.	Bestands- menge	Beschreibung
334220 1 Rumpf, 5/8", Kunststoff
226000006	7,6 m	Meerwasserschlauch, 5/8"
335120 3 PVC-Adapter, 1/2", MPT x 1/2" HB
335080 2 PVC-Adapter, 1/2", FPT x 1/2" HB
225-600021 1 Siebfilter, 1/2", mit Klammer 1/2" FPT
1010046	1	Meerwasserpumpe PLL500 (220-240 V~, 50/60 Hz)
369617	17	Schlauchklemen, Dunn
330482 1 Kugelventil, 1/2", Bronze
369699 1 Speed-Scoop, 1/2", Bronze

Ersatzteile

Teilenummer	Beschreibung
291049003	Schlauchhakenbaugruppe
291850154	Befestigungswinkel
235000507	Filter

5 Bestimmungsgemäße Verwendung

Die Bootsklimaanlage wurde für den Einsatz auf Booten und Yachten entwickelt. Sie kann die Innenräume des Bootes oder der Yacht kühlen oder erwärmen.

6 Technische Beschreibung

Die Bootsklimaanlage wurde für eine Spannungsversorgung mit 230 V entwickelt.

Der Bausatz der Bootsklimaanlage besteht aus einem Klimagerät und den folgenden Bauteilen:

Bedienfeld, Rohrleitungen, Zuluft-Schutzgitter, Abluft-Schutzgitter, Meerwasserpumpe, Siebfilter, Rumpf-Speed-Scoop, Außenbordanschluss, Meerwasserschlauch, Armaturen für Pumpe und Filtersieb

Es handelt sich um eine meerwassergekühlte Klimaanlage.

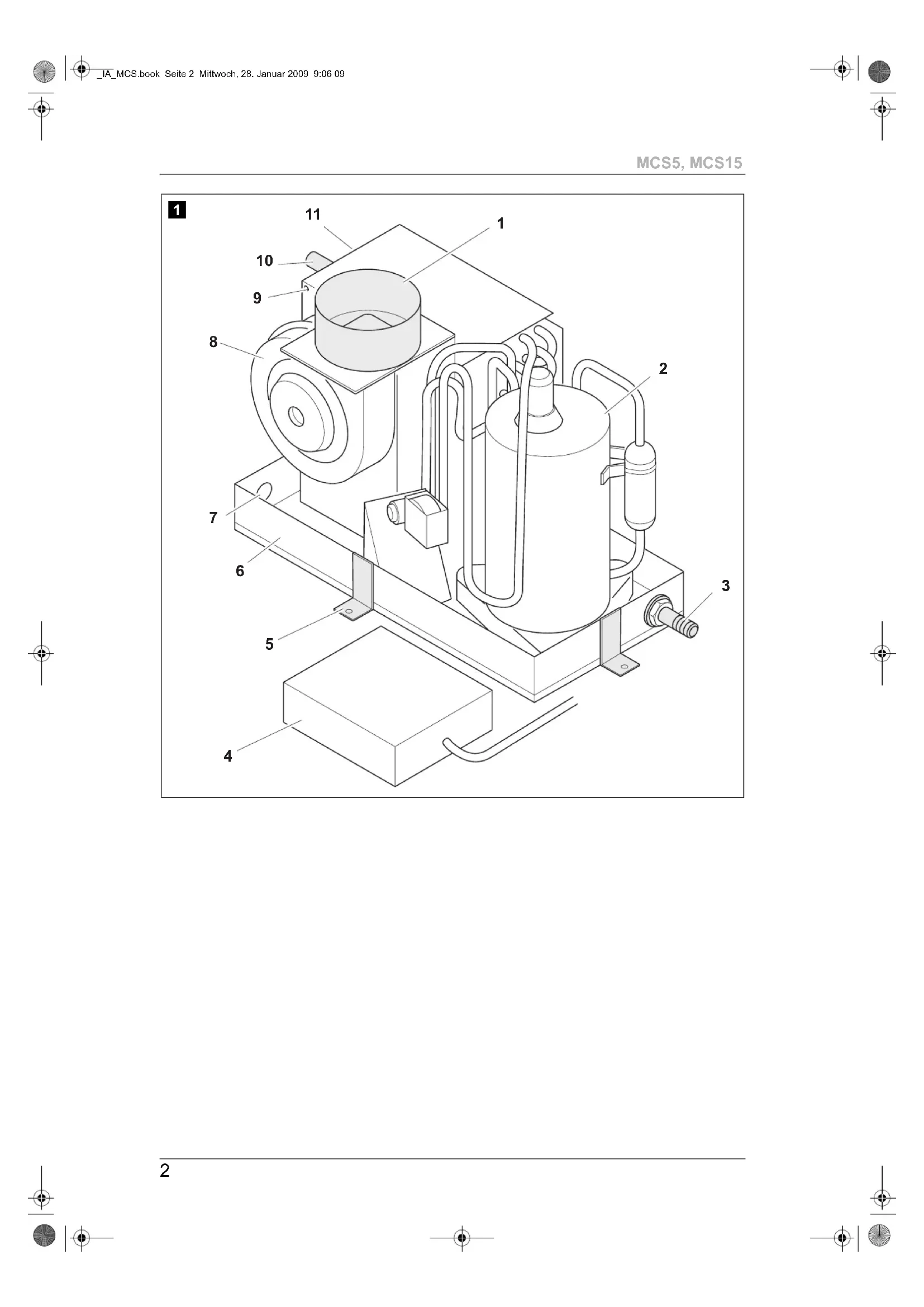

6.1 Bauteile der Bootsklimaanlage

Position in Abb. 1, Seite 2	Beschreibung
1 Rohrleitungssring
2 Rotationskompressor
3 Kondensatablauf (angezeigt wird eine von mehreren Positionen)
4 Schaltkasten
5 Befestigungswinkel
6 Basiswanne
7 Steckbares Loch (Lage des optionalen Kondensatablaufs)
8 Geblüsebaugruppe
9 Schrauben (entfern, um das Geblüse zu drehen)
10 Kondensatorspule (Meerwasserauslass)
11 Verdampferspule

Entpacken und Inspektion MCS5, MCS15

7 Entpacken und Inspektion

Überprüfen Sie alle Teile anhand der Verpackungsliste, um sicherzustellen, dass alle Kartons in der Lieferung enthalten sind.

Stellen Sie die Geräte in der normalen aufrechten Position hin, die durch die Pfeile auf jedem Karton angegeben wird. Untersuchen Sie, ob die Kartons Transportschäden aufweisen, und entfernen Sie die Geräte gegebenenfalls aus den Kartons. Wenn ein Gerät Beschädigungen aufweist, sollte die Spedition die Beschädigung durch einen entsprechenden Vermerk auf dem Lieferschein quittieren.

8 Installation

Warnung - Verletzungsgefahr!

Die Installation der Anlage darf ausschließlich nur von entsprechend ausgebildeten Fachbetrieben durchgeführt werden. Die nachfolgenden Informationen richten sich an Fachkräfte, die mit den anzuwendenden Richtlinien und Sicherheitsvorkehrungen vertraut sind.

• Planen Sie alle durchzuführenden Verbindungen, inkl.:

Rohrleitungen, Kondensatablauf, Meerwasserein- und -ausgabe, Stromanschlüsse, Lage der Steuerung, Platzierung der Meerwasserpumpe,

um den einfachen Zugang für die Verlegung der Leitungen und Wartung sicherzustellen.

Hinweis

Lesen Sie die folgenden Richtlinien vor und nach der Installation.

8.1 Erforderlicher Platzbedarf und Geräteabmessungen

Schlüssel für Abb. 2, Seite 3:

Pos. Beschreibung

1 Erforderlicher Platzbedarf für den Ablufteinlass (wenn dieser sich in der Nähe des Schotts befindet) 2 Erforderlicher Platzbedarf für die Meerwasserrohrleitungen 3 Verdampfer und Kondensatorspule 4 Rohrleitungsring 5 Schaltkasten 6 Rotationskompressor 7 Kühlmittelanschluss (sorgen Sie für Platz zum Zugang) 8 Meerwassereingang 9 Meerwasserausgang 10 Gesamtmindestabstand 11 Standard-Gebläseposition, wie bei der Lieferung 12 Mögliche Ablaufposition

Hinweis

Gebläse und Rohrleitungsring können entweder vertikal oder horizontal angeordnet werden. Abb. 2, Seite 3 zeigt die Bootsklimaanlage MCS5, wobei das Gebläse in die vertikale Position gedreht wurde.

Erforderlicher Platz (Abb. 2, Seite 3)

Bei der Gerätemontage sollen die folgenden Platzanforderungen berücksichtigt werden:

• Um die Anlage im Bereich der Ablaufrohre für Meerwasser und Kondensat zu ermöglichen, beträgt der Mindestabstand 152 mm (1).
• Bei einer Montage auf Höhe des Schotts lassen Sie einen Mindestabstand von 76 mm vor der Verdampferspule für den Ablufteinlass frei (2).
• Um flexible Rohranschlüsse (10) und den erforderlichen Abstand hinter dem Zuluft-Schutzgitter zu gewährleisten, addieren Sie die folgenden Platzanforderungen, um den erforderlichen Gesamtabstand zu ermitteln:
• 51 mm für den Rohrleitungsring,
• 25 mm für den Biegeradius der Rohrleitungen und
• den Durchmesser der Rohrleitungen.
• Achten Sie darauf, dass der Platz für Montage- und Wartungsarbeiten ausreicht.

Geräteabmessungen (Abb. 2, Seite 3)

I: Ansicht von oben II: Ansicht von der Seite III: Ansicht von hinten

Geräteabmessung	MCS5 MCS15 mm mm
A - Rohrgröße 102 153
B - Basistiefe 204 254
C - Gesamttiefe 229 268
D - Breite 407 559
E - Höhe 286 343

8.2 Kondensatabläufe

Warnung!

Schließen Sie die Kondensatablaufleitung nicht

• innerhalb von 0,9 m im Umkreis von Motorausgaben oder Generator-Auspuffanlagen,
• in einem Fach eines Motors oder Generators,
• in einer Bilge ab, es sei denn, der Ablauf ist ordnungsgemäß mit einer abgedichteten Kondensatpumpe oder Pumpenanlage für den Sammelbrunnen der Dusche verbunden.

Andernfalls können Dämpfe aus der Bilge oder dem Maschinenraum sich mit der Abluft der Klimaanlage vermischen und die Wohnbereiche kontaminieren. Es besteht die Gefahr von Personenschäden oder Verletzungen mit Todesfolge.

Die folgenden Richtlinien müssen bei der Installation der Kondensatabläufe berücksichtigt werden:

Führen Sie die Kondensatabläufe nicht zur Bilge. - Führen Sie die Kondensatablaufleitung nach unten von der Anlage zu einer geeigneten Position für den Ablauf. Die Kondensatablaufleitung sollte mit einem Abschneider versehen sein.

Installation des Kondensatablaufs (Abb. 3, Seite 4):

Entfernen Sie den nach Achtern weisenden wasserdichten Stopfen von der Basiswanne (4) des Klimageräts. Schieben Sie die feste Unterlegscheibe (2) und die flüssigkeitsabgedichtete Unterlegscheibe (3) auf den PVC-Anschluss (1) in der angegebenen Reihenfolge. Schließen Sie den PVC-Anschluss (1) durch das freigelegte Loch in der Basiswanne (4) mit der Kontermutter (5) an.

MCS5, MCS15 Installation

Ziehen Sie die Mutter mit zwei Schraubenschlüsseln sicher fest, um eine ordnungsgemäße Dichtung bereitzustellen. Schließen Sie einen verstärkten 5 / 8'' (16 mm) I.D.-Schlauch an den Schlauchhaken an und sichern Sie den Schlauch mit Schlauchklemmen aus Edelstahl. Installieren Sie den Kondensatablaufschlauch von der Anlage nach unten und nach Achtern zu einem Aufgangbehälter.

Der Schlauch sollte mit einem Abschneider versehen sein.

Hinweis:

Es ist möglich, zwei Ablaufanschlüsse zu verwenden und die Schläuche mit einem T-Anschluss zusammenzuführen, vorausgesetzt, der Abfall von der Unterkante der Basiswanne zur T-Verbindung beträgt mindestens 51 mm.

Hinweis:

Ziehen Sie die Installation eines Abscheiders in den Kondensatablaufleitungen in Betracht, sodass der Abscheider durch den normalen Kondensatabfluss gefällt wird und Kohlenmonoxid und andere schädliche Gase nicht eindringen können.

Testen Sie die Installation, indem Sie einen Liter Wasser in die Pfanne geben und den eigenen Abfluss überprüfen.

8.3 Gebläsemontage

Das Gebläse (Abb. 4 1, Seite 4) kann gedreht werden, um den Zuluftauslass horizontal oder vertikal anzuordnen. Drehen Sie das Gebläse, um einen möglichst direkten Luftfluss zum Zuluft-Schutzgitter zu gewährleisten.

8.3.1 MCS5

Entfernen Sie die Drahtbindungen, die den Kabelbaum des Gebläses an der Basiswanne und/oder am angrenzenden Kabelbaum sichern. Entfernen Sie die 7 Schrauben (Abb. 4 5, Seite 4), mit denen die Gebläseplatte an der Verdampferummantelung befestigt ist, und bewahren Sie diese sicher auf. Drehen Sie das Gebläse um 90°, sodass sich der Auslass in der vertikalen Position befindet und nach oben weist. Befestigen Sie wieder die 7 Schrauben, mit denen die Gebläseplatte an der Verdampferummantelung befestigt wird. Vergewissern Sie sich, dass der Leitungsdraht neu positioniert wurde, sodass dieser während oder nach der Installation nirgendwo anschlagen kann. Die vertikale Drehung ist abgeschlossen.

8.3.2 MCS15

Der vertikale Hilfs-Stützbügel muss verwendet werden, wenn das Gebläse vertikal ausgerichtet wird. Andernfalls kommt es zu Beschädigungen und Ihr Garantieanspruch verfällt.

Entfernen und entsorgen Sie die 2 Blechschrauben, mit denen das Gebläse an der Ablaufwanne befestigt ist. Entfernen Sie die Drahtbindungen, die den Kabelbaum des Gebläses an der Basiswanne und/oder am angrenzenden Kabelbaum sichern. Entfernen Sie die 7 Schrauben (Abb. 4 5, Seite 4), mit denen die Gebläseplatte an der Verdampferummantelung befestigt ist, und bewahren Sie diese sicher auf. Drehen Sie das Gebläse um 90°, sodass sich der Auslass in der vertikalen Position befindet und nach oben weist. Befestigen Sie wieder die 7 Schrauben, mit denen die Gebläseplatte an der Verdampferummantelung befestigt wird. Suchen Sie nach dem vertikalen Hilfs-Stützbügel (Abb. 4 3A und 3B, Seite 4), der an der Wanne befestigt ist. Entfernen Sie die 2 Schrauben (Abb. 4 2, Seite 4) an der Endseite A (Abb. 4 3A, Seite 4). Entfernen Sie die 2 Blechschrauben (Abb. 4, Seite 4), mit denen das Gebläse an der Ablaufwanne befestigt ist, und bewahren Sie diese auf. Mit den 2 Schrauben, die Sie gerade von der Endseite A entfernt haben, montieren Sie die Endseite A an die Innenseite der Wanne (Abb. 4 6, Seite 4).

Hinweis

Blechschrauben bohren ihre eigenen Führungslöcher, wenn ein Bauschrauber verwendet wird. Falls Führungslöcher benötigt werden, verhindern Sie mit einem 0,5 mm-Bohrer mit Tiefenanschlag oder einer anderen Methode, dass der Bohrer tiefer als 6 mm in das Gehäuse des Gebläses eindringt, sonst wird der Lüfterflügel beschädigt.

• Montieren Sie mit den 2 Blechschrauben, die Sie gerade entfernt haben, die Endseite B (Abb. 4 3B, Seite 4) des Bügels an das Gehäuse des Gebläses (Abb. 4 7, Seite 4). • Vergewissern Sie sich, dass der Leitungsdraht neu positioniert wurde, so dass dieser während oder nach der Installation nirgendwo anschlagen kann. ✓ Die vertikale Drehung ist abgeschlossen.

8.4 Schaltkasten

Die folgenden Richtlinien müssen bei der Installation des Schaltkastens berücksichtigt werden:

• Montieren Sie den Schaltkasten an eine trockene Position.
• Montieren Sie den Schaltkasten auf einer festen Oberfläche im Umkreis von 1 m von der Anlage.
• Montieren Sie den Schaltkasten im Umkreis von 4,5 m von der Position, an der die digitale Steuerung installiert wird. • Befestigen Sie den Schaltkasten über die 3 Schlüssellochmontageöffnungen an der Rückseite des Schaltkastens an einer geeigneten Einbaufläche. Verwenden Sie dafür Schrauben, die für die Einbaufläche geeignet sind (nicht im Lieferumfang enthalten).

8.5 Zuluft-Schutzgitter

Die folgenden Richtlinien müssen bei der Installation des Zuluft-Schutzgitters berücksichtigt werden, um einen direkten, ununterbrochenen Luftfluss zum Verdampfer zu gewährleisten:

Achtung!

Unter keinen Umständen darf der Auslass des Zuluft-Schutzgitters zum Abluft-Schutzgitter gerichtet werden, da sonst die Anlage in kurzen Abständen ein- und ausgeschaltet wird.

• Installieren Sie das Zuluft-Schutzgitter an einer möglichst hohen Position.
• Hinter dem Zuluft-Schutzgitter ist ein Mindestabstand von 76 mm plus dem Rohrdurchmesser (Abb. 3, Seite 6) erforderlich, um die Rohrleitungen (Abb. 11, Seite 3) anzuschließen.

Fertigen Sie die Löcher für das runde Zuluft-Schutzgitter gemäß der folgenden Tabelle:

MCS5 MCS15
4,4 x 4,4"	9,6 x 7,6"
112 x 112 mm	254 x 204 mm

Montieren Sie das Zuluft-Schutzgitter.

8.6 Abluft-Schutzgitter

Die folgenden Richtlinien müssen bei der Installation des Abluft-Schutzgitters berücksichtigt werden, um einen direkten, ununterbrochenen Luftfluss zum Verdampfer zu gewährleisten:

• Installieren Sie das Abluft-Schutzgitter so tief und so nahe wie möglich an der Anlage.
• Installieren Sie das Abluft-Schutzgitter an eine Position, an der es nicht mit Abgas- und Bilgedämpfen in Kontakt kommen kann.
• Im Kabinenbereich sollte der Mindestabstand für das Abluft-Schutzgitter 107 mm betragen.

Fertigen Sie die Löcher für das Abluft-Schutzgitter gemäß der folgenden Tabelle:

Wenn zum Lieferumfang des Kits ein Abluft-Schutzgitter mit Filter gehört: Entfernen Sie den Filter, der am Verdampfer der Anlage befestigt ist, und entsorgen Sie diesen.

Zwei Filter sind nicht besser als einer, da der reduzierte Luftfluss die Leistung vermindert und möglicherweise die Verdampferspule einfriert.

Montieren Sie das Abluft-Schutzgitter.

8.7 Rohrleitungen

Die folgenden Richtlinien müssen bei der Installation der Rohrleitungen berücksichtigt werden:

• Die Rohrleitungen sollen so gerade, eben und straff wie möglich verlegt werden.
• Vermeiden Sie unnötige Biegungen und Schleifen.
• Beschränken Sie die Anzahl der 90° -Biegungen auf ein Minimum (zwei 90°-Biegungen können den Luftfluss um 25% reduzieren).
• Vergewissern Sie sich, dass die Rohrleitungen ordnungsgemäß ohne Überschuss angeschlossen sind.

Im Folgenden finden Sie eine Zusammenfassung der wichtigen Rohrleitungsverbindungen:

Beginnen Sie an einem Ende (am Schutzgitter für den Luftauslass oder am Klimagerät).

MCS5, MCS15 Installation

Ziehen Sie die Glasfaserisolierung zurück, um den inneren Rohrschlauch aus Mylar freizulegen. Schieben Sie das innere Schlauchrohr aus Mylar über den Montagering, bis es den Boden berührt. Schrauben Sie 3 oder 4 Blechschrauben aus Edelstahl durch das Schlauchrohr in den Übergangsring. Achten Sie darauf, dass der Draht im Schlauchrohr an den Schraubköpfen befestigt wird. Verwenden Sie keine Bandverschlüsse, da der Schlauch sonst abrutschen kann. Wickeln Sie Klebeband um die Verbindung zwischen Rohrleitung und Ring, um Luftlecks zu verhindern. Ziehen Sie die Isolierung wieder über den Mylar-Schlauch zum Ring und dichten Sie diese Verbindung mit Klebeband ab. Führen Sie die Rohrleitung zum anderen Ende und achten Sie darauf, dass sie so gerade, eben und straff wie möglich verlegt wird. Entfernen Sie überschüssige Rohrleitung. Verwenden Sie dieselbe Anschlussmethode wie am anderen Ende.

8.8 Installation des Bedienfelds

Die folgenden Richtlinien müssen bei der Installation des Bedienfelds berücksichtigt werden:

• Montieren Sie das Bedienfeld in einem Umkreis von 4,5 m um den Schaltkasten.
• Montieren Sie das Bedienfeld an einer Innenwand, etwas höher als die Mitte der Kabine, an einer Position, an der die Luft frei zirkulieren und die Durchschnittstemperatur am besten gemessen werden kann.
• Montieren Sie das Bedienfeld nicht an Positionen
• mit direkter Sonneneinstrahlung,
• in der Nähe von Wärmequellen,
• in einem Schott, wo hinter dem Bedienfeld Temperaturen abgestrahlt werden, die die Leistung beeinträchtigen könnten,
• im Zuluftstrom,
• über oder unter einem Zuluft- oder Abluft-Schutzgitter.

Bereiten Sie vor der Montage des Bedienfelds die Einbauposition wie folgt vor:

Fertigen Sie eine Aussparung für die Montage des Bedienfelds: 64 mm (Breite) x 48 mm (Höhe).

Verbinden Sie das eine Ende des Displaykabels (8-poliger RJ-45-Anschluss) mit der Displaybuchse (J-2) im Schaltkasten und das andere Ende mit der Rückseite des Bedienfelds.

Installation MCS5, MCS15

Reinigen Sie vor der Platzierung die Einbaufläche nur mit Isopropanol (testen Sie vorher die Lösung an einem verborgenen Bereich der Oberfläche). Sichern Sie das Bedienfeld an einem Schott mit den Klebestreifen aus dem Lieferumfang.

8.9 Installation des Geräts und der Meerwasseranlage

8.9.1 Richtlinien zur Installation der Meerwasseranlage

Achtung!

Wenn der Meerwassersiebfilter nicht installiert wird, erlischt die Garantie der Pumpe!

Die folgenden Richtlinien müssen bei der Installation der Meerwasseranlage berücksichtigt werden:

Die Meerwasserpumpe muss so montiert werden, dass sie sich immer mindestens 300 mm unterhalb der Wasserlinie befindet. Die Meerwasserpumpe kann horizontal oder vertikal montiert werden, aber der Auslass muss sich immer über dem Einlass befinden (Abb. 5, Seite 5).

Pos. Beschreibung

1 Scoop-Rumpfeinlass 2 Kugelventil 3 Siebfilter 4 Meerwasserpumpe 5 Kondensatorspule der Klimaanlage 6 Meerwasserauslass 7 Wasserlinie 8 Einlassfluss 9 Auslassfluss 10 Schlauchklemmen, die paarweise mit den Einstellungssenden an gegenüberliegenden Seiten installiert werden

-A:Richtig

Stetiger Fluss nach oben vom Einlass zum Gerät (8), dann nach unten zum Auslass (9), Schläuche zweifach mit Klemmen gesichert (10).

Rumpfeinlass (1), Kugelventil (2), Schlauch und Siebfilter (3) sollen nicht kleiner als der Pumpeneinlass bemessen sein.

B:Falsch

Die Schläuche dürfen keine Knicke, Schleifen oder hohe Bereiche aufweisen, in denen sich Luft ansammeln kann.

MCS5, MCS15 Installation

C:Falsch

Pumpe (4) und Siebfilter (3) müssen sich unterhalb der Wasserlinie befinden (7).

D: Falsch

Der Siebfilter (3) muss sich unterhalb der Pumpe (4) und unterhalb der Wasserlinie (7) befinden.

• Vergewissern Sie sich, dass das Wasser frei aus dem Außenbord-Auslass fließt, während die Pumpe läuft.
• Der Speed-Scoop-Einlass muss nach vorn weisen und darf nicht von einer anderen Pumpe mitbenutzt werden.
• Speed-Scoop und Absperrventil müssen dicht und ordnungsgemäß abgedichtet werden.
• Ein Meerwassersiebfilter (3) muss zwischen dem Absperrventil (Seeventil) (1) und der Pumpe (4) zum Schutz der Pumpe vor Fremdstoffen installiert werden.
• Sorgen Sie dafür, dass der Zugang zum Filter im Sieb (3) gewährleistet ist. Die Meerwasseranlage sollte wie folgt installiert werden:
• mit einer nach oben gerichteten Schräge vom Speed-Scoop und Seeeventil (1), durch den Siebfilter (3),
• zum Einlass der Pumpe (4) und
• dann hoch zum Einlass der Kondensatorspule des Klimageräts (5).
• Der Auslass vom Klimagerät (5) sollte zum Rumpfanschluss des Meerwasserauslasses (6) verlaufen, der sich an einer Position befinden sollte, an der eine Sichtprüfung des Wasserflusses durchgeführt werden kann und die sich so nah wie möglich an der Wasserlinie befindet, um die Geräuschentwicklung zu vermindern.
• Vergewissern Sie sich, dass der Schlauch vom Speed-Scoop zum Siebfilter (3), zur Pumpe (4) und zum Klimagerät (5) nach oben verläuft.
• Vermeiden Sie beim Meerwasserschlauch Schleifen, Erhebungen und die Verwendung von 90°-Bogenstücken.
• Das Klimagerät (5) sollte an einer möglichst tiefen Position installiert werden. Dabei darf es aber unter keinen Umständen in der Bilge oder in Bereichen des Maschinenraums (wie z.B. unter einer V-förmigen Koje, unter einem Sitz im Ess- oder Sitzraum oder am Boden eines Schranks) installiert werden.
• Vergewissern Sie sich, dass der Platz um das Gerät ausreicht.
• Vergewissern Sie sich, dass der gewählte Standort ausreichend abgedichtet ist, so dass Dämpfe und Abgase aus der Bilge und dem Maschinenraum nicht ungehindert eindringen können.
• Montieren Sie das Gerät (5) auf einer festen, ebenen und horizontalen Oberfläche.

Installation MCS5, MCS15

• Sichern Sie alle Schlauchverbindungen mit doppelten Klemmen aus Edelstahl, ordnen Sie damit die Klemmen in umgekehrter Richtung an.
• Sichern Sie alle Gewindeverbindungen mit Teflonband.
• Ziehen Sie es um 1 1/2 Drehungen weiter an, als mit Handanzug möglich ist.

Achtung!

Ziehen Sie es nicht zu fest. Wenn Sie das Band überdehnen, können sich innerhalb von Stunden oder Tagen Risse bilden.

Bevor Sie das Boot in Betrieb nehmen, führen Sie eine Überprüfung nach Lecks durch. Wenn Sie nicht wissen, wie Sie das Verfahren durchführen, wenden Sie sich an einen qualifizierten Schiffsmechaniker. Sonst besteht die Gefahr, dass das Schiff sinkt.

8.9.2 Installation des Rohrleitungs-Kits

Hinweis

Bei der dargestellten Anlage wurde das Gebläse in die vertikale Position gedreht.

Hinweis

Abmessungen und Teilenummern finden Sie in Kapitel „Lieferumfang" auf Seite 34.

Schlüssel für Abb. 6, Seite 6

Pos. Beschreibung

1 Rohrleitungen 2 Zuluft-Schutzgitter 3 Tiefe hinter dem Zuluft-Schutzgitter 4 Abluft-Schutzgitter 5 Bedienfeld 6 Elektrischer Kabelbaum 7 Kondensatablauf zum Aufgangbehälter 8 Schlauchhakenbaugruppe 9 Meerwasserauslass 10 Meerwassereinlass 11 Befestigungswinkel 12 Klimagerät 13 Schaltkasten

8.9.3 Installation des Meerwasser-Kits

Schlüssel für Abb. 7, Seite 6

Pos. Beschreibung

1 Wasserlinie 2 Rumpfbefestigung 3 Meerwasserschlauch 4 Klimagerät 5 Schaltkasten 6 Stromkabelbaum für die Pumpe 7 Meerwasserpumpe 8 PVC-Adapter, 1/2" FPT × 1/2" HB 9 PVC-Adapter, 1/2" MPT × 1/2" HB 10 Siebfilter 11 Meerwassereinlass (siehe Detail A)

Meerwassereinlass (Detail A)

Position in A Beschreibung

12 Meerwasserschlauch 13 Schlauchklemmen 14 PVC-Adapter, 1/2" MPT × 1/2" HB 15 Kugelventil 16 Mutter

17 Grundplatte (nicht im Kit enthalten) 18 Auflageverbindung (nicht im Kit enthalten) 19 Rumpf 20 Speed-Scoop

8.9.4 Installation

Installieren Sie den Meerwasser-Speed-Scoop-Einlass so weit unter der Wasserlinie und so nah am Kiel wie möglich. Der Einlass sollte damit zum Bug weisen. Auf diese Weise bleibt der Einlass im Wasser, wenn das Boot sich auf die Seite legt, so dass keine Luft in das System gelangt. Betten Sie den Scoop-Einlass mit einem für den Einsatz auf Booten geeigneten Dichtmittel, das für den Unterwassereinsatz entwickelt wurde. Tragen Sie die Bettungsverbindung großzügig an beiden Seiten und durch das Loch auf. Installieren Sie ein Vollstromseeventil aus Bronze auf dem Speed-Scoop-Rumpfeinlass.

Installation MCS5, MCS15

Installieren Sie ein Meerwassersiebfilter unterhalb der Pumpenebene mit Zugang zum Filter.

Verbinden Sie das Seeeventil und das Siebfilter mit einem nach oben geleiteten verstärkten 5/8" (16 mm) Schlauch, der für den Einsatz auf Booten ausgelegt ist. Montieren Sie die Meerwasserpumpe sicher über dem Siebfilter, wenigstens 300 mm unterhalb der Wasserlinie. Drehen Sie den Pumpenkopf in die Richtung der Wasserströmung. Montieren Sie das Klimagerät, indem Sie die Basiswanne an einer flachen, horizontalen Oberfläche mit den Montageklammern und 4 Schrauben befestigen.

Die Basiswanne dient auch als Kondensatwanne.

Schließen Sie den Auslass von der Pumpe (oben) an den Einlass der Kondensatorspule des Klimageräts (unten) mit einem verstärkten 5/8" (16 mm) Schlauch an, der für den Einsatz auf Booten geeignet ist.

Installieren Sie den Rumpfanschluss für den Außenbord-Auslass. Verbinden Sie den Auslass von der Kondensatorspule mit dem Rumpfanschluss des Außenbord-Auslasses mit einem verstärkten 5/8" (16 mm) Schlauch, der für den Einsatz auf Booten geeignet ist. Schließen Sie alle Metallteile, die mit Meerwasser in Kontakt kommen, an das Anschlusssystem des Schiffs an. Dazu gehören:

• der Speed-Scoop-Einlass,
• Pumpe (Erdleiter des Kabelbaums),
• die Klimaanlage.

9 Anschluss der Bootsklimaanlage

Warnung!

Der Garantieanspruch verfällt, wenn Sie die Anlage nicht ordnungsgemäß erden und anschließen!

Warnung!

Schalten Sie die Stromversorgung am Leistungsschalter aus, bevor Sie den Schaltkasten öffnen und auf die Klemmleiste zugreifen.

Legende zu den Schaltbildern (Abb. 8, Seite 7):

Pos. Beschreibung

1 Schaltkasten 2 PTC-Widerstand für die Starthilfe (nicht für MCS5) 3 Motorkondensator 4 Bedienfeld 5 Optionaler alternativer Luftsensor 6 Optionaler Außenluftsensor 7 Kompressor 8 Pumpen- oder Relaistafel 9 Umkehrventil 10 Lüfter 11 Hochdruckschalter 12 Stromversorgung 13 Erdungspunkt der Anlage 14 Anschlüsse für Stromeingang und Pumpenausgang

Die folgenden Richtlinien müssen beim Anschluss der Bootsklimaanlage berücksichtigt werden:

• Der Leistungsschalter sollte die richtige Höhe aufweisen, um die Anlage entsprechend den Angaben auf dem Typenschild des Klimageräts zu schätzen.
• Installieren Sie eine Wechselstromquelle und erden/verbinden Sie diese gemäß den Vorgaben für elektrische Anlagen auf Schiffen.

Anschluss der Bootsklimaanlage MCS5, MCS15

• Verwenden Sie ein Bootskabel mit einem Mindestdurchmesser von 3,5mm²
• um das Klimagerät mit Strom zu versorgen
• um die Meerwasserpumpe mit Strom zu versorgen
• um die Kabel auf der Pumpe zu verlängern
• Bei allen elektrischen Anschlüssen in der Bilge unterhalb der Wasserlinie sollen abdichtende wärmeschrumpfende Kabelverbinder verwendet werden.
• Alle Verbindungen zur Klemmleiste sollen mit entsprechend bemessenen Ringösen vorgenommen werden (nicht im Lieferumfang).
• Jedes installierte Klimagerät besitzt einen eigenen Leistungsschalter.
• Wenn nur ein Klimagerät installiert wird, muss kein Leistungsschalter für die Meerwasserpumpe installiert werden. Die Kabel von der Meerwasserpumpe werden an die Klemmleiste auf dem Gerät (siehe Schaltbild, Abb. 8, Seite 7) angeschlossen.
• Wenn zwei oder mehr Klimageräte dieselbe Meerwasserpumpe verwenden, werden die Pumpendrähte an die Relaistafel der Pumpe (PRP) angeschlossen, die mit einem eigenen Leistungsschalter ausgerüstet ist (siehe Schaltbild aus dem Lieferumfang der PRP).

Schließen Sie das Klimagerät an das Anschlusssystem des Boots an, um Korrosion aufgrund von elektrischen Streuströmen zu vermeiden. Vergewissern Sie sich, dass der AC-Erdleiter des Klimageräts ordnungsgemäß am AC-Erdleiter des Boots angeschlossen ist. Vergewissern Sie sich innerhalb des Boots, dass die AC-Erdschiene mit der DC-Erdschiene an bereits einer Stelle verbunden ist. Binden Sie individuell alle Pumpen, metallischen Ventile und Anschlüsse im Meerwasserkreislauf, die vom Klimagerät isoliert sind, mit PVC- oder Gummischläuchen an das Anschlusssystem des Boots. Auf diese Weise wird Korrosion aufgrund von Streuströmen verhindert.

MCS5, MCS15 Betrieb

10 Betrieb

Hinweis

Die Betriebsanweisungen finden Sie in der Bedienungsanleitung.

11 Programmieren

Hinweis

Hinweise zur Programmierung und Parameterdefinition finden Sie in der Bedienungsanleitung.

12 Richtlinien zur Fehlerbeseitigung

Hinweis

Angaben zur Fehlerbeseitigung finden Sie in der Bedienungsanleitung.

13 Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an einen ServicePartner in Ihrem Land (Adressen siehe Rückseite der Anleitung).

Unsere Spezialisten halten Ihnen gerne weitere Informationen bereit und besprechen mit Ihnen den weiteren Verlauf der Gewährleistung.

14 Entsorgung

Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

Technische Daten MCS5, MCS15

15 Technische Daten

15.1 Anlagendaten

	BootsklimaanlageMCS5	BootsklimaanlageMCS15
Kühleistung: 5000 Btu/h	1500 W	15000 Btu/h4400 W
Eingangsspannung: 230 Volt	230 Volt
Stromverbrauch:
Kühlung: 2,2 A 5,7 A
Heizen: 2,9 Ampere 7,0 Ampere
Abmessungen (B x H x T):
Anlage:	226 x 279 x 452 mm	226 x 279 x 452 mm
Bedienfeld:	81 x 64 x 24 mm	81 x 64 x 24 mm
Tafelausschnitt:	64 x 48 mm	64 x 48 mm
Gewicht:	18 kg	28 kg

15.2 Kabellängen

Displaykabel:	4,5 m (Standard)
Alternative Luftsensor (optional):	2,0 m (Standard)
Außenluftsensor (optional):	4,5 m (Standard)
Alle anwenderspezifischen Kabellängen werden in Standardstufen von 1,5 m bereitgestellt:	22,5 m (Maximal)

HINWEISE: Die maximale Länge der Display- und Sensorkabel beträgt 22,9 m. Der Außenluftsensor und alternative Luftsensor sind optionale Bauteile, die nicht im Lieferumfang der Standardsteuerung enthalten sind.

Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten.

Technische Daten MCS5, MCS15

15 Technische Daten

15.1 Anlagendaten
