Tuotetyyppi	Invertteri (jännitemuunnin) - Muuntaa 12V DC 230V AC:ksi
Merkki	DOMETIC
Malli	MSP 1512
Mitat (P x L x K)	225 x 465 x 117 mm
Paino	8,4 kg
Syöttöjännite	12 V DC (akku)
Lähtöjännite	230 V AC, puhdas siniaalto
Lähtötaajuus	50 Hz (vaihdettavissa 60 Hz)
Jatkuva lähtöteho	1500 W
Huipputeho	3000 W
Maksimihyötysuhde	90 %
Tulojännitealue	10,5 V – 15 V
Suojaukset	Ylijännite, alijännite, ylikuumeneminen, ylikuormitus, oikosulku
Energiansäästötila	Kyllä, säädettävissä DIP-kytkimillä
Käyttölämpötila	0 °C – 40 °C
Säilytyslämpötila	-30 °C – +70 °C
Asennus	Vaaka- tai pystyasennus, vapaa etäisyys vähintään 25 cm
Huolto	Puhdistus kostealla liinalla, älä käytä voimakkaita puhdistusaineita
Takuu	Lainmukainen takuu, ota yhteys valmistajaan tai jälleenmyyjään
Mukana tulevat tarvikkeet	Kiinnitystuet, 230V kaapelit, ilmanpoistosovitin, kuusiokoloavain, käyttöohje
Lisävarusteet	Kaukosäätimet MCR-7 ja MCR-9
Sertifioinnit	e13

Usein kysytyt kysymykset - MSP 1512 DOMETIC

Kuinka asentaa MSP 1512 -invertteri?

Asennuksen saa suorittaa vain ammattitaitoinen henkilökunta. Valitse kuiva, hyvin ilmastoitu paikka, joka on suojassa kosteudelta ja syttyviltä materiaaleilta. Kiinnitä invertteri mukana tulevilla kiinnitystuilla joko vaaka- tai pystyasennossa, varmistaen vähintään 25 cm:n vapaa etäisyys laitteen ympärille. Kytke akkukaapelit oikealla napaisuudella (positiivinen ja negatiivinen napa) ja asenna 200 A:n linjasulake positiiviseen kaapeliin. 230 V:n kytkentään käytä mukana tulevia kaapeleita. Katso lisätietoja käyttöohjeesta.

Mitä tehdä, jos Power Status -LED vilkkuu hitaasti punaisena?

Hidas punainen vilkkuminen tarkoittaa liian matalaa tulojännitettä (alijännite). Tarkista akun lataustila ja lataa se tarvittaessa. Tarkista myös liitännät ja kaapelit. Invertteri käynnistyy automaattisesti, kun jännite nousee uudelleenkäynnistysarvoon (12,7 V 12V-mallille).

Kuinka aktivoida energiansäästötila (valmiustila)?

Energiansäästötila säädetään laitteen takana olevilla DIP-kytkimillä S1, S2 ja S3 (kuva 3-1). Katso käyttöohjeen taulukkoa valitaksesi halutun tehorajan. Esimerkiksi MSP 1512:lle aseta S1 ON, S2 OFF, S3 OFF 40 W:n rajaa varten. Valmiustilassa invertteri ei tuota jännitettä, ennen kuin kuorma ylittää asetetun rajan.

Voinko käyttää kaukosäädintä tämän invertterin kanssa?

Kyllä, lisävarusteena on saatavana kaukosäätimiä (MCR-7 tai MCR-9). Kytke kaukosäädin etäporttiin II (kuva 3-6) sopivalla kaapelilla. Varmista, että kaukosäätimellä ja invertterillä on sama tulojännite. Aseta sitten pääkytkin asentoon "Remote" ohjataksesi invertteriä etänä.

Mikä on maksimiteho, jonka voin kytkeä MSP 1512:een?

Jatkuva lähtöteho on enintään 1500 W, huipputeho 3000 W (esim. moottoreiden käynnistyksessä). Älä ylitä näitä arvoja. Moottorilla varustettujen laitteiden (jääkaappi, porakone) kohdalla ota huomioon käynnistysvirtapiikki.

Kuinka puhdistaa invertteri?

Puhdista laite kostealla ja pehmeällä liinalla. Älä koskaan käytä voimakkaita puhdistusaineita, teräviä esineitä tai runsaasti vettä. Varmista, että laite on irrotettu verkosta ennen puhdistusta. Varo tukkiamasta ilmanotto- ja poistoaukkoja.

Mitä tehdä lämpöylikuormituksen sattuessa?

Jos Power Status -LED vilkkuu punaisena epäsäännöllisesti, se tarkoittaa lämpöylikuormitusta. Sammuta invertteri ja siihen kytketty laite. Odota 5–10 minuuttia jäähtymisen mahdollistamiseksi. Varmista, että ilmanvaihto on riittävä, ja vähennä kuormaa. Kytke sitten invertteri päälle ilman kuluttajaa ja kytke kuorma takaisin asteittain.

Voinko vaihtaa lähtötaajuuden 60 Hz:iin?

Kyllä, DIP-kytkimellä S4. Aseta S4 asentoon ON (päällä) 60 Hz:n lähtöä varten tai OFF 50 Hz:lle. Huomaa, että tätä muutosta suositellaan vain, jos laitteesi vaatii 60 Hz:n taajuutta.

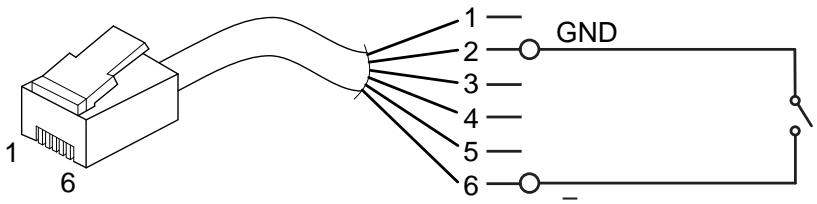

Kuinka kytkeä ulkoinen kytkin invertterin päälle/pois?

Käytä liitäntäkaapelia, jossa on puhelinliitin (RJ), ja noudata käyttöohjeen kytkentäkaavioita (kuvat 11–14). Kytke kaapeli etäporttiin I (kuva 3-7). Aseta pääkytkin asentoon "Remote", jotta ulkoinen kytkin ohjaa laitetta.

Mitä tarvikkeita laatikossa on mukana?

Toimitukseen kuuluu: MSP 1512 -invertteri, 4 kiinnitystukea, 230V liitäntäkaapeli turvakytkimellä (tulo), 230V liitäntäkaapeli turvakytkimen liittimellä (lähtö), ilmanpoistosovitin, kaapelikotelo, kuusiokoloavain, kiinnitystarvikkeet ja käyttöohje.

KÄYTTÖOHJE MSP 1512 DOMETIC

Pyytää lisätietoja Domatic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.domatic-waeco.com

1

2

3

SinePower

4

5

10

SinePower

11

12

13

14

Lue tämä ohje huolellisesti läpi ennen laitteen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt laitteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

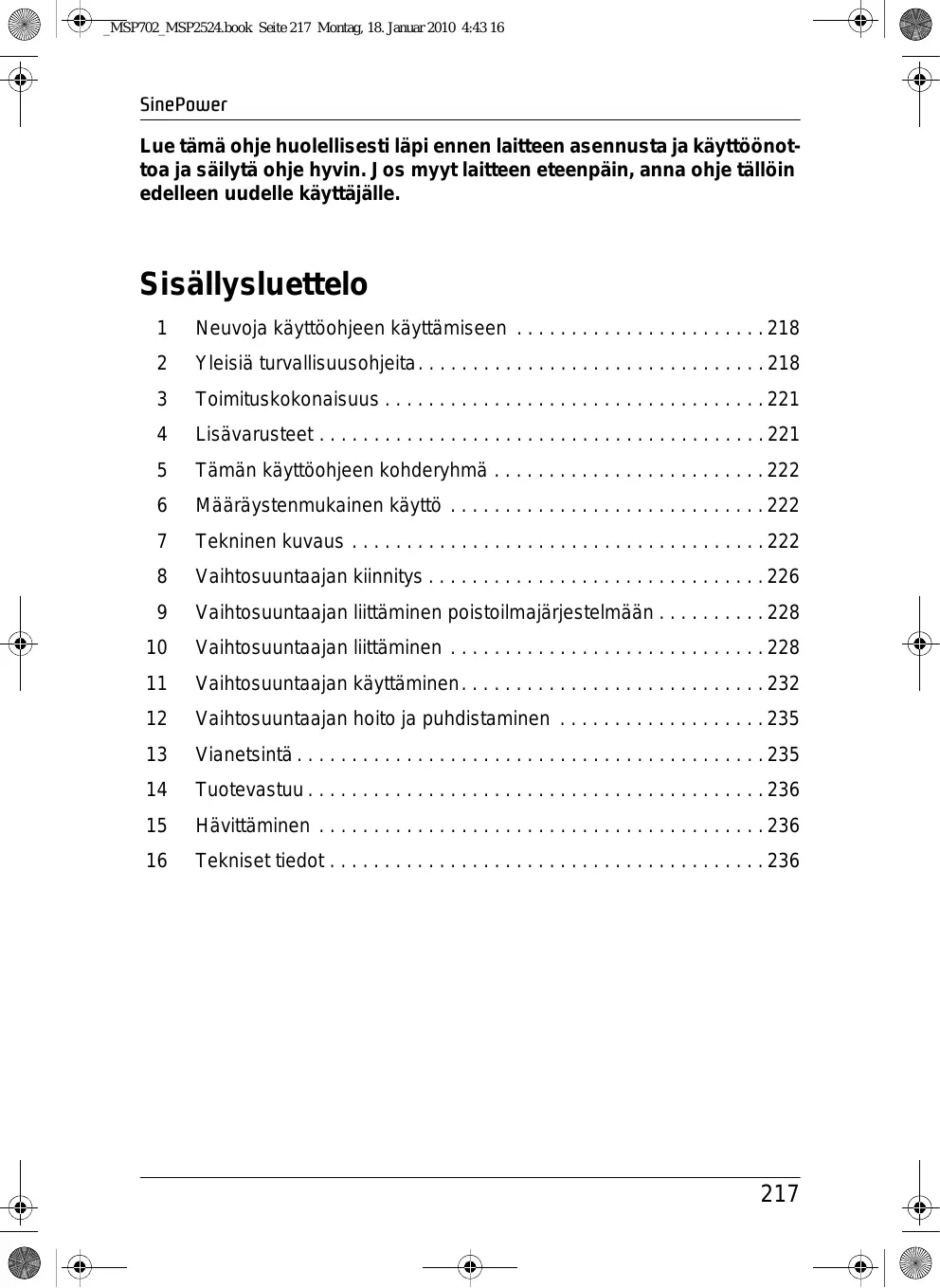

Sisällysluettelo

1 Neuvoja käyttöohjeen käyttämiseen 218 2 Yleisiä turvallisuusohjeita 218 3 Toimituskokonaisuus 221 4 Lisävarusteet 221 5 Tämän käyttöohjeen kohderyhmä 222 6 Määräystenmukainen käyttö 222 7 Tekninen kuvaus 222 8 Vaihtosuuntaajan kiinnitys 226 9 Vaihtosuuntaajan liittäminen poistoilmajärjestelmään 228 10 Vaihtosuuntaajan liittäminen 228 11 Vaihtosuuntaajan käyttäminen 232 12 Vaihtosuuntaajan hoito ja puhdistaminen 235 13 Vianetsintä 235 14 Tuotevastuu 236 15 Hävittäminen 236 16 Tekniset tiedot 236

Neuvoja käyttöohjeen käyttämiseen

SinePower

1 Neuvoja käyttöohjeen käyttämiseen

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa materiaalivaurioihin ja haitata laitteen toimintaa.

Huomio!

Turvallisuusohje, joka viittaa sähkövirrasta ja -jännitteestä johtuviin vaaroihin: Noudattamatta jättäminen voi johtaa henkilö- ja materiaalivaurioihin ja haitata laitteen toimintaa.

Ohje

Laitteen käyttöä koskevia lisätietoja.

Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta. ✓ Tämä symboli kuvailee menettelyn tuloksen.

Noudata myös seuraavia turvallisuusohjeita.

2 Yleisiä turvallisuusohjeita

Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

• asennus- tai liitäntävirheet
• laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot,
• laitteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset,
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen.

Noudata seuraavia periaatteellisia turvatoimenpiteitä käyttäessäsi sähköllä toimivia laitteita. Tämä suojelee sinua:

• sähköiskulta, palovaaralta, loukkaantumiselta

2.1 Yleinen turvallisuus

• Asennettaessa 230 V AC:n pistorasiaverkkoa, tulee ehdottomasti pitää huolta siitä, että ammattilainen asentaa suojakytkimen (FI-kytkimen) ja maadoitusliitokset, katso kappale "Useampien sähkölaitteiden liittäminen" sivulla 231. Sähkölaitteet eivät ole lasten leluja!

Lapset eivät osaa arvioida sähkölaitteista aiheutuvia vaaroja oikein. Älkää antako lasten käyttää sähkölaitteita ilman valvontaa.

• Henkilöiden, jotka eivät voi käyttää kylmälaukkua turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa vuoksi, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää laitetta ilman valvontaa tai vastuullisen henkilön ohjeita.
• Käytä laitetta ainoastaan sen käyttötarkoitukseen.
• Älä käytä laitetta kosteassa tai märässä ympäristössä.
• Älä käytä laitetta palavien materiaalien lähellä.
• Älä käytä laitetta paikoissa, joissa olemassa on räjähdysvaara.
• Laitetta saa huoltaa ja korjata vain ammattimies, joka tuntee töihin liittyvät vaarat sekä vastaavat määräykset.

2.2 Turvallisuus laitteen asentamisen yhteydessä

• Ota huomioon tukeva alusta! Laite täytyy sijoittaa ja kiinnittää niin vakaasti, että se ei voi kaatua tai pudota.
• Varmista laite siten, että lapset eivät voi päästä siihen käsiksi. Voi syntyä vaaroja, joita lapset eivät havaitse!
• Älä aseta laitetta alttiiksi millekään lämpölähteelle (auringonpaiste, lämmitys jne.). Vältä näin laitteen lisälämpenemistä.

Veneasennuksessa

Sähkölaitteiden asentaminen väärin voi aiheuttaa veneisiin korroosiovaurioita. Anna vaihtosuuntaajan asentaminen asiantuntevan (vene-) sähkömiehen tehtäväksi.

Sähköiset johtimet

• Käytä putkitusta tai läpivientikappaleita, jos johtimet täytyy viedä peltiseinien tai muiden terävareunaisten seinien läpi.
• Älä aseta johtimia liian löysälle, tai teräville taitteille sähköä johtavien materiaalien (metalli) päälle.
• Älä kisko johtimista.
• Älä aseta 230 V -verkkojohtoa ja 12/24 V -tasavirtajohdinta samaan johdinkanavaan (putkitus). Kiinnitä johtimet hyvin.
• Vedä johtimet siten, että niihin ei voi kompastua ja että johdon vaurioitumisen mahdollisuus on poissuljettu.

2.3 Laitteen käytöturvallisuus

• Käytä laitetta vain, kun laitteen kotelossa ja johtimissa ei ole vaurioita. Huolehdi siitä, että laitteen ilmantulo- ja -poistoaukkoja ei peitetä. Huolehdi hyvästä tuuletuksesta.
• Älä yhdistä vaihtosuuntaajan 230 V -lähtöä (kuva 2 4, sivulla 4) toiseen 230 V -lähteeseen.
• Vaihtosuuntaajan osat ovat jännitteisiä myös suojalaitteiston (sulakkeen) lauettua.
• Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.

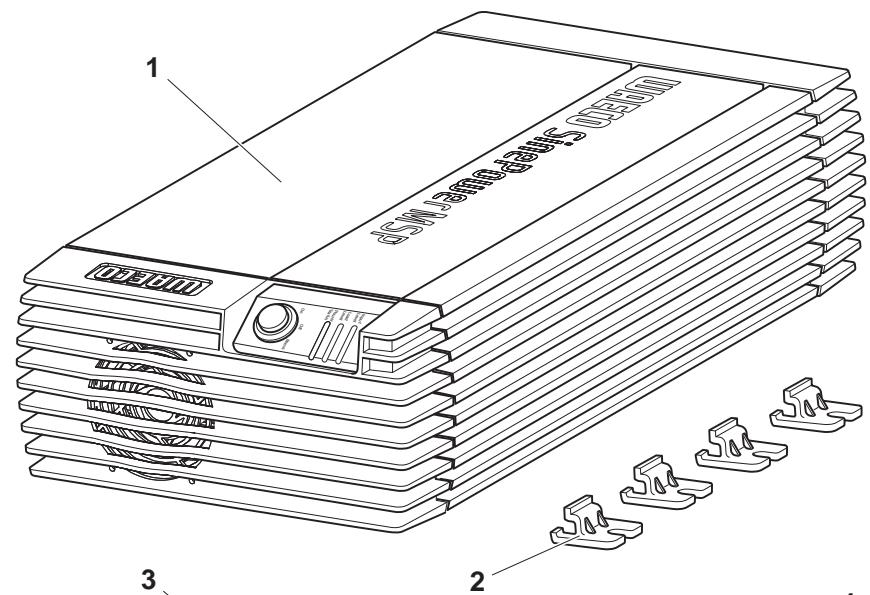

3 Toimituskokonaisuus

Kohta kuva 1, sivulla 3	Nimitys
1	Vaihtosuuntaaja
2	Pidikettä
	MSP 702, MSP 704, MSP 1012, MSP 1024, MSP 1512, MSP 1524: 4 pidikettä
	MSP 2012, MSP 2024, MSP 2512, MSP 2524: 6 pidikettä

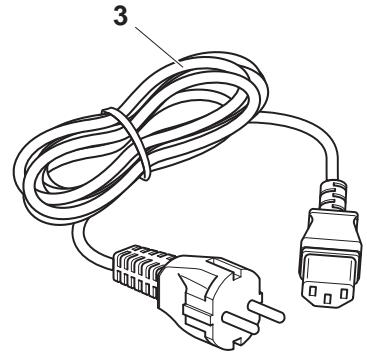

3	Liitäntäjohto schuko-pistokkeella (230-VC-syöttöän)

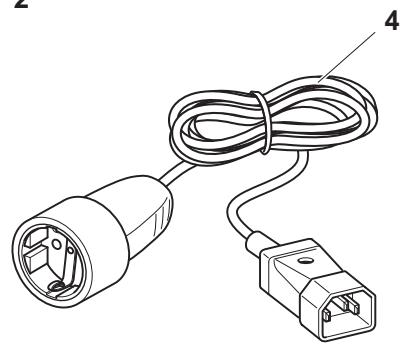

4	Liitäntäjohto schuko-kytkimellä (230-VC-lähtöän)
5	Poistoilma-adapteri
	MSP 702, MSP 704, MSP 1012, MSP 1024, MSP 1512, MSP 1524: aina yksi poistoilma-adapteri
	MSP 2012, MSP 2024, MSP 2512, MSP 2524: aina 2 poistoilma-adapteria

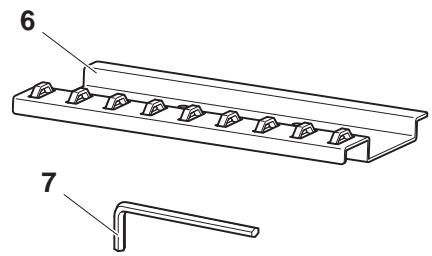

6	Johtopidike
7	Kuusiokoloavain
-	Kiinnitysmateriaali
-	Käytöohje

4 Lisävarusteet

Nimitys	Tuotenro
Kaukosäädin	MCR-7
Kaukosäädin	MCR-9

5 Tämän käyttöohjeen kohderyhmä

Kappale ”Vaihtosuuntaajan liittäminen” sivulla 228 on suunnattu ainoastaan ammattilaisille, jotka tuntevat vastaavat VDE-direktiivit. Kaikki muut kappaleet on suunnattu laitteen käyttäjille.

6 Määräystenmukainen käyttö

SinePower-vaihtosuuntaajaa käytetään 12 V:n tai 24 V:n tasajännitteen muuntamiseen 230 V:n vaihtojännitteeksi, jonka taajuus on 50 Hz.

12V:

SinePower MSP 702, tuotenro. MSP700-012

SinePower MSP 1012, tuotenro. MSP1000-012

SinePower MSP 1512, tuotenro. MSP1500-012

SinePower MSP 2012, tuotenro. MSP2000-012

SinePower MSP 2512, tuotenro. MSP2500-012

24V:

SinePower MSP 704, tuotenro. MSP700-024

SinePower MSP 1024, Tuotenro. MSP1000-024

SinePower MSP 1524, Tuotenro. MSP1500-024

SinePower MSP 2024, Tuotenro. MSP2000-024

SinePower MSP 2524, Tuotenro. MSP2500-024

Varoitus!

Vaihtosuntaajaa ei saa käyttää ajoneuvoissa, joiden akun plusnapa on yhdistetty runkoon.

7 Tekninen kuvaus

Vaihtosuntaajia voidaan käyttää kaikkialla, missä

on 12-V-DC-liitäntä

(SinePower MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512)

on 24-V-DC-liitäntä

(SinePower MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524)

Laitteen keveyden ja kompaktin rakenteen ansiosta se voidaan asentaa ongelmitta matkailuautoihin, hyötyajoneuvoihin sekä moottori- tai purjevenesiin.

Lähtöjännite vastaa kotitalouksien pistorasian jännitettä (puhdas sinimuotoinen jännite).

SinePower

Tekninen kuvaus

Vaihtosuuntaajassa on 230 V AC -jännitteenvalitsin. Jos saatavilla on ulkoinen 230 V AC -jännite, käytetään tätä ensisijaisesti. Jos saatavilla ei ole ulkoista 230 V AC -jännitettä, käytetään virransyöttöön liitettyä akkua.

Noudata lähtötehoa ja huippulähtötehoa koskevia arvoja, jotka kappale "Tekniset tiedot" sivulla 236 ilmoittaa. Laitteeseen ei saa liittää laitteita, joiden tehontarve on tätä suurempi.

Ohje

Huomaa moottoroituja sähkölaitteita liittäessäsi (esim. porakone, jääkaappi jne.), että nämä tarvitsevat käynnistyäkseen usein suuremman tehon kuin mitä tyyppikilvessä ilmoitetaan.

Vaihtosuuntaajassa on erilaisia suojamekanismeja:

• Ylijännitesuoja: Vaihtosuuntaaja kytkeytyy pois päältä, jos jännitearvo kohoaa katkaisuarvoa suuremmaksi. Se käynnistyy jälleen, kun jännite laskee uudelleenkäynnistysarvoon.
• Alijännitesuoja: Vaihtosuuntaaja kytkeytyy pois päältä, jos jännitearvo laskee katkaisuarvoa alemmaksi. Se käynnistyy jälleen, kun jännite nousee uudelleenkäynnistysarvoon.
• Ylikuumenemissuoja: Vaihtosuuntaaja kytkeytyy pois päältä, jos lämpötila laitteen sisällä tai jäähdytyselementin lämpötila kohoaa katkaisuarvoon. Se käynnistyy jälleen, kun jännite nousee uudelleenkäynnistysarvoon.

Ohje

Yksittäiset kytkentäarvot löytyvät kappaleesta "Tekniset tiedot" sivulla 236.

Jotta akku, johon vaihtosuuntaaja on liitetty, ei purkautuisi liian nopeasti, vaihtosuuntaaja voidaan kytkeä energiansäästötilaan (stand-by).

Vaihtosuuntaajan voi liittää poistoilmajärjestelmään oheisella poistoilma-adapterilla. Siten lämmin poistoilma johdetaan ulos.

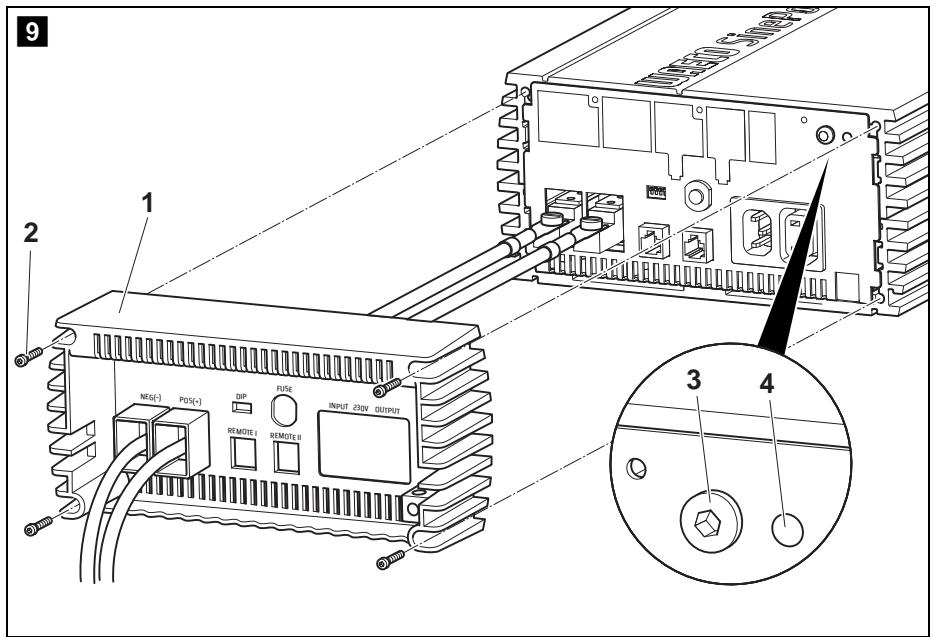

Voit käyttää johtopidikettä kiinnittääksesi liitäntäjohdon laitteen takapuolelle.

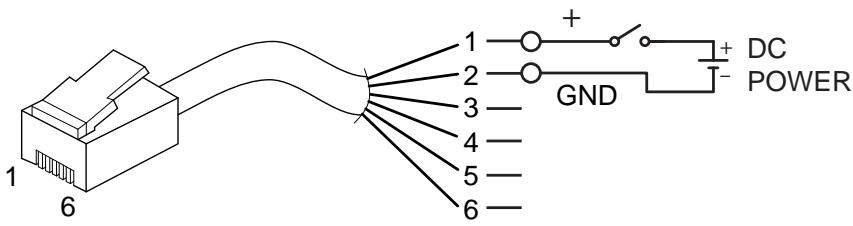

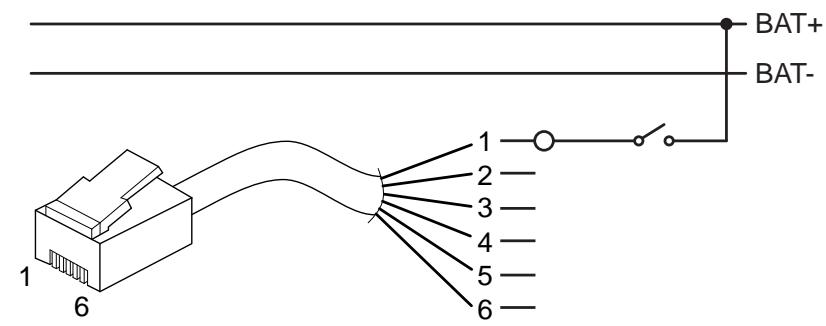

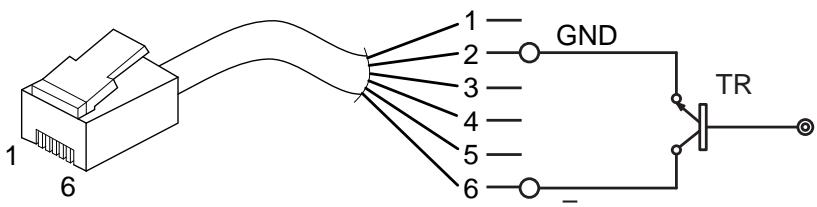

Vaihtosuuntaajan voi käynnistää ja sammuttaa ulkoisella kytkimellä (ei mukana toimituksessa).

Valmistaja tarjoaa lisävarusteeksi vaihtosuuntaajan ohjaamiseen sopivan kaukosäätimen.

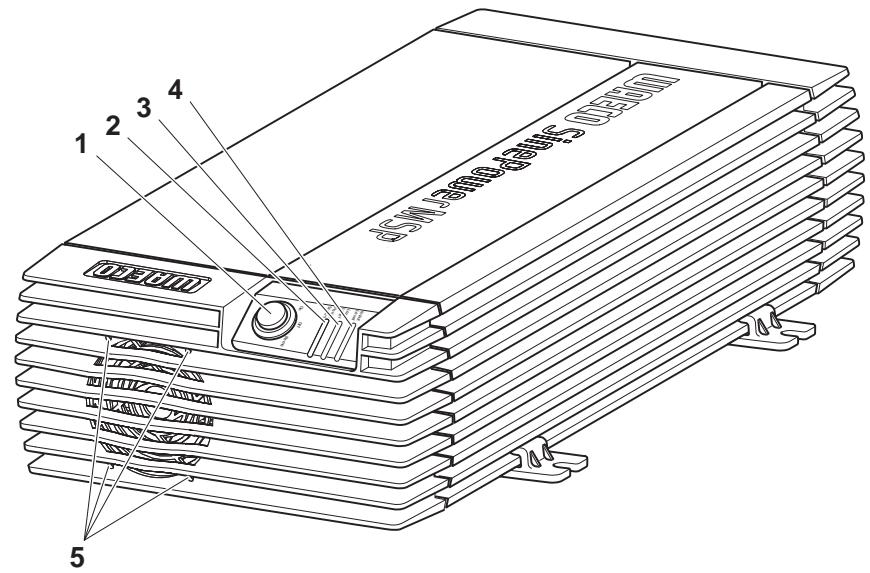

7.1 Laitekuvaus

Vaihtosuuntaajassa on seuraavat näytöt ja käyttölaitteet:

Kohta kuva 2, sivulla 4	Elementti
1	Päkytkin 0 / Off: Laite sammutettu I / On: Laite käynnistetty II / Remote: Laitteen voi käynistää ja sammuttaa ukoisella kytkimellä tai ohjata kaukosäätimellä (lisävaruste).
2	LED "Power Status", ilmaisee toimintotilan
3	LED "Load Level", ilmaisee annetun tehoalueen
4	LED "Input Level", ilmaisee tulojännitealueen
5	Kierreporaukset poistoilma-adapterin kiinnittämisen

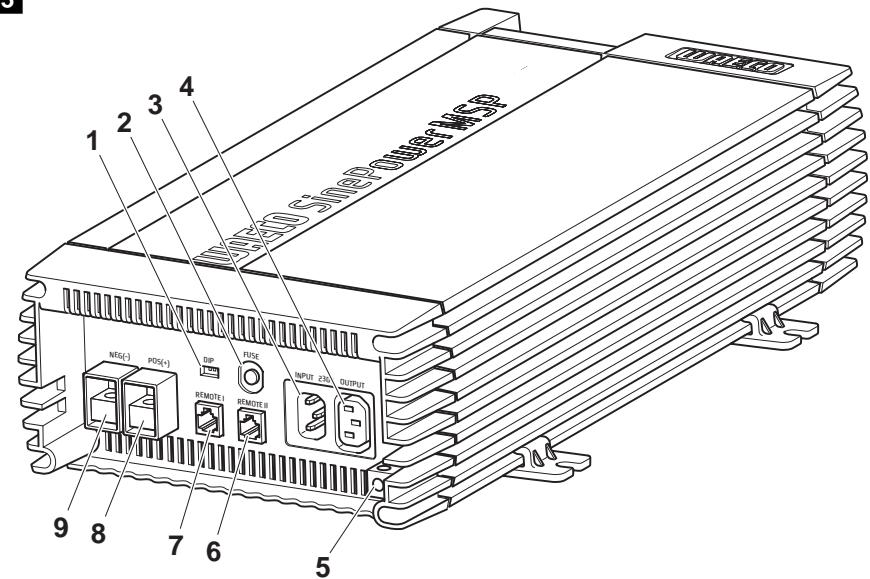

Kohta kuva 3, sivulla 4	Elementti
1	DIP-kytkin energiansäbstöimintoon vaihtamiseksi
2	Sulake
3	230-VAC-tuloliitin
4	230-VAC-lähtöliitin
5	Maa-liitin
6	Remote-portti II kaukosäätimen (lisävaruste) liittämiseksi
7	Remote-portti I sellaisen ulkoisen kytkimen liittämseen, jolla laite voidaan käynistää ja sammuttaa.
8	DC-liitin (plus-napa)
9	DC-liitin (miinus-napa)

7.2 Toimintailmaisimet

LED "Input Level" (kuva 2, kohta 4, sivulla 4)

LED "Input Level" ilmaisee sen jännitealueen, jolla tulojännite on.

Näytö	Ottojännite
	MSP 702, MSP 1012,MSP 1512, MSP 2012,MSP 2512	MSP 704, MSP 1024,MSP 1524, MSP 2024,MSP 2524
Punainen, hidas vilkku	10,3 – 10,6 V	20,5 – 21,2 V
Punainen	10,6 – 11,0 V	21,2 – 21,8 V
Oranssi	11,0 – 12,1 V	21,8 – 24,1 V
Vihreä	12,1 – 14,2 V	24,1 – 28,6 V
Oranssi, vilkkuva	14,2 – 15,0 V	28,6 – 30,0 V
Punainen, vilkkuva	> 15,0 V	> 30,0 V

LED "Load Level" (kuva 2, kohta 3, sivulla 4)

LED "Load Level" ilmaisee vaihtosuuntaajan antaman tehon.

Näytö	Teho
	MSP 702	MSP 1012	MSP 1512
	MSP 704	MSP 1024	MSP 1524
Pois	0 – 56 W	0 – 80 W	0 – 120 W
Vihrea	56 – 230 W	80 – 330 W	120 – 495 W
Oranssi	230 – 525 W	330 – 750 W	495 – 1125 W
Punainen	525 – 672 W	750 – 960 W	1125 – 1450 W
Punainen, vilkkuva	> 672 W	> 960 W	> 1450 W

Näytö	Teho
	MSP 2012	MSP 2512
	MSP 2024	MSP 2524
Pois	0 – 160 W	0 – 240 W
Vihrea	160 – 660 W	240 – 990 W
Oranssi	660 – 1500 W	990 – 2250 W
Punainen	1500 – 1920 W	2250 – 2880 W
Punainen, vilkkuva	> 1920 W	> 2880 W

LED "Power Status" (kuva 2, sivulla 4)

LED "Power Status" ilmaisee vaihtosuuntaajan toimintotilan.

Näytö	Tulojännite
Oranssi, loistaa jatkuvasti	Normaalitoiminto akku-virtasyötöllä
Oranssi, hidas vilkku	Energiansäästötila
Vihrea, loistaa jatkuvasti	Ulkoinen syöttö 230-VC-jännitteellä
Punainen, nopea vilkku	Tulojännite liian korkea.
Punainen, hidas vilkku	Tulojännite liian matala
Punainen, jaksottainen vilkku	Terminen ylikuormitus
Punainen, loistaa jatkuvasti	Lian suuri kuormitus

8 Vaihtosuuntaajan kiinnitys

Voit kiinnittää vaihtosuuntaajan oheisilla pidikkeillä.

Noudattakaa asennuspaikkaa valitessanne seuraavia ohjeita:

Vaihtosuuntaaja voidaan asentaa sekä pystysuoraan että vaakasuoraan. - Vaihtosuuntaaja täytyy asentaa kosteudelta suojattuun paikkaan. - Vaihtosuuntaajaa ei saa asentaa ympäristöön, jossa on syttyviä materiaaleja. Vaihtosuuntaajaa ei saa asentaa pölyiseen ympäristöön. - Asennuspaikassa pitää olla hyvä tuuletus. Asennettaessa laite pieneen suljettuun tilaan, siinä pitää olla ilmanvaihtoaukot tulo- ja poistoilmalle. Vaihtosuuntaajan ympärillä täytyy olla vähintään 25 cm vapaata tilaa. - Vaihtosuuntaajan alapuolella olevan ilmatulon ja takapuolella olevan ilmapoiston täytyy olla vapaina. - Yli 40 °C:n (esim. moottori- tai lämmitystiloissa, suora auringonpaiste) ympäristölämpötiloissa vaihtosuuntaajan kuormitettuna synnyttämä lämpö saattaa johtaa automaattiseen katkaisuun. - Asennuspinnan täytyy olla tasainen ja kyllin luja.

Sen täytyy kestää vaihtosuuntaajan paino.

• Huomaa asennuspaikkaa valitessasi tilantarve johtopidikkeitä varten laitteen takana.

Ohje

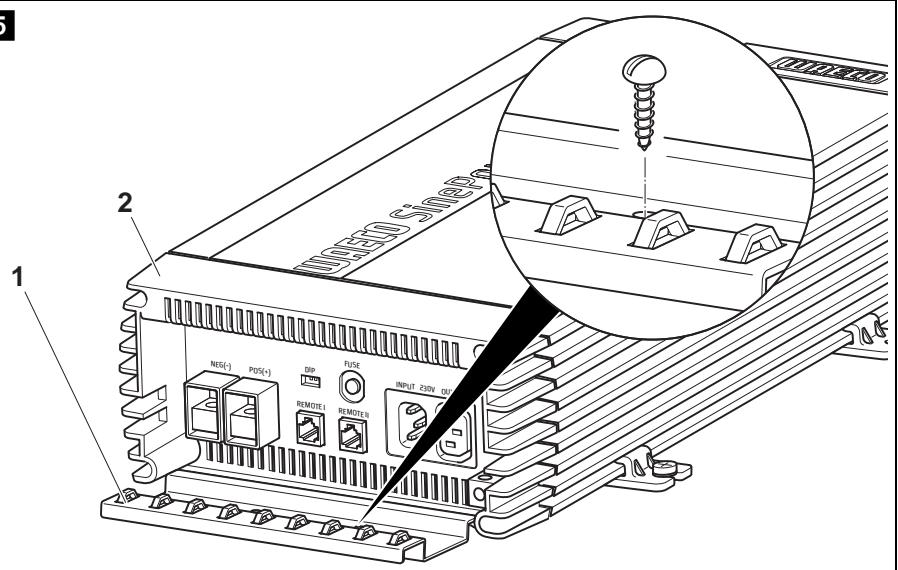

Johtopidikkeellä voit varmistaa liitäntäjohdot laitteen takapuolella. Kiinnitä johdot vetämisen jälkeen nippusiteillä johtopidikkeen salpoihin.

Huomio!

Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.

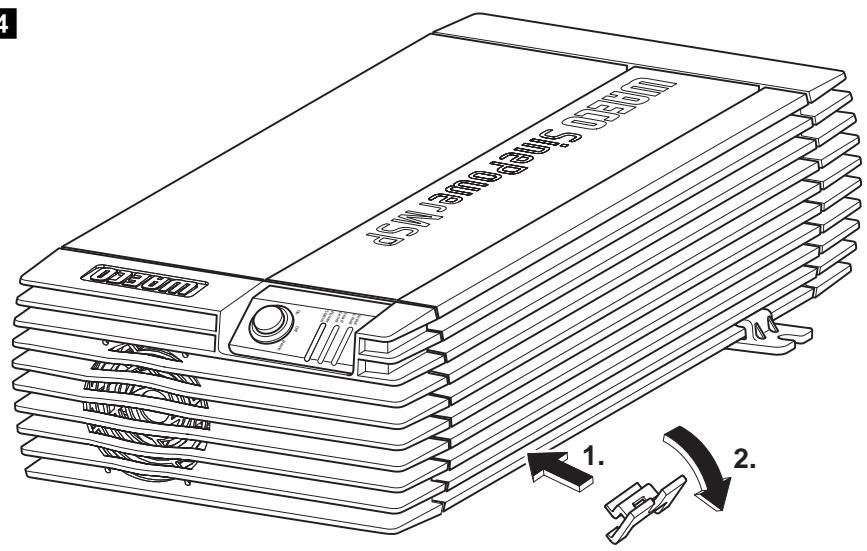

Vaihtosuuntaajan kiinnitys vaakasuoraan

Napsauta aina kaksi pidikettä vasemmalta ja oikealta alemmalta puolelta (kuva 4, sivulla 5). Voit siirtää pidikkeitä lopuksi haluamallasi tavalla. ▶ Ruuvaa vaihtosuuntaaja kiinni ruuvaamalla aina yksi ruuvi porausten läpi pidikkeisiin. Aseta johtopidike (kuva 5 1, sivulla 5) salvan kanssa reunan yli vaihtosuuntaajan takapuolelle (kuva 5 2, sivulla 5). ▶ Ruuvaa johtopidike aina yhdellä ruuvilla neljästä reiänkohdasta.

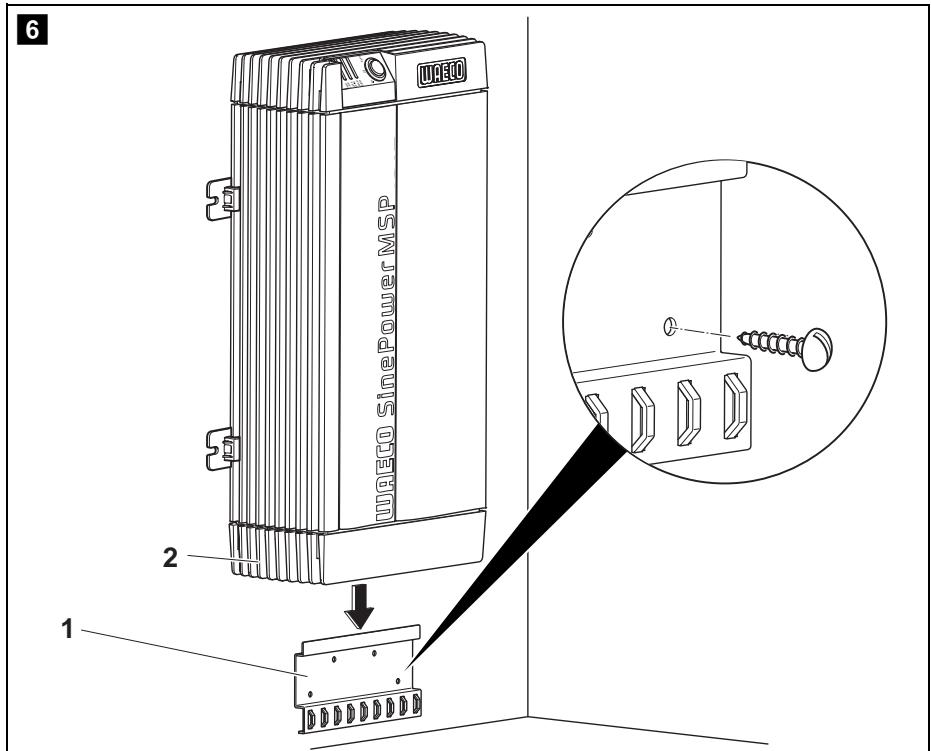

Vaihtosuuntaajan kiinnitys pystysuoraan

Napsauta aina kaksi pidikettä vasemmalta ja oikealta alemmalta puolelta (kuva 4, sivulla 5). Voit siirtää pidikkeitä lopuksi haluamallasi tavalla. ▶ Ruuvaa johtopidike (kuva 1, sivulla 6) aina yhdellä ruuvilla neljästä reiänkohdasta seinään kiinni. ▶ Työnnä vaihtosuuntaajaa (kuva 2, sivulla 6) johtopidikkeeseen siten, että vaihtosuuntaajan takapuolen reuna lukittuu seinän ja johtopidikkeen salvan väliin. ▶ Ruuvaa vaihtosuuntaaja kiinni ruuvaamalla aina yksi ruuvi porausten läpi pidikkeisiin.

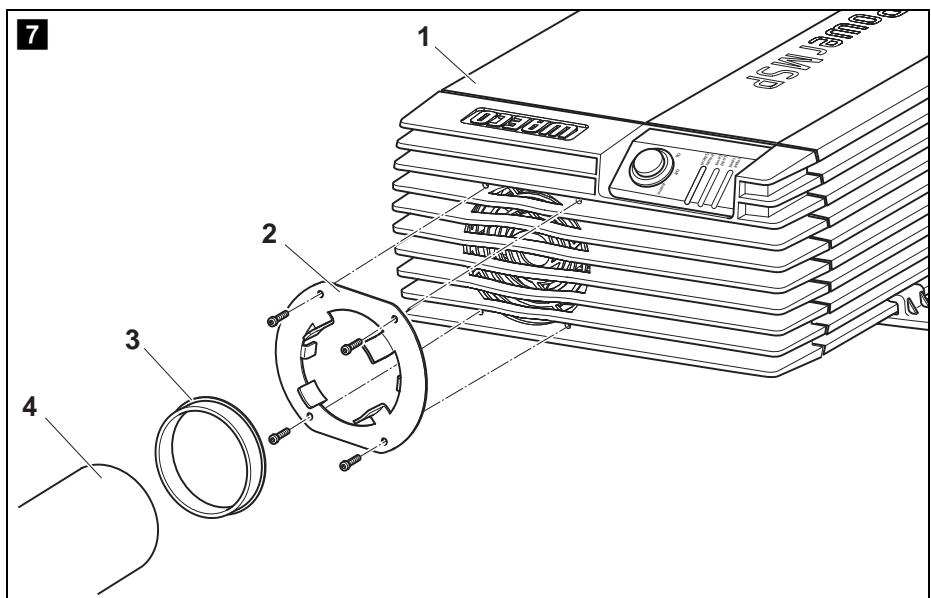

9 Vaihtosuuntaajan liittäminen poistoilmajärjestelmään

Voit liittää vaihtosuuntaajaan poistoilmajärjestelmän. Siten lämmin poistoilma johdetaan sisätilasta ulos.

Aseta poistoilma-adapteri (kuva 2, sivulla 6) vaihtosuuntaajan etupuolelle (kuva 1, sivulla 6) tuulettimen yläpuolelle siten, että ruuvit sopivat reikiin. ▶ Kiinnitä poistoilma-adapteri oheisilla neljällä ruuvilla. ▶ Työnnä letkuliitin (ei mukana toimituksessa, kuva 3, sivulla 6) poistoilma-adapteriin. ▶ Työnnä poistoilma-adapterin letku (kuva 4, sivulla 6) letkuliittimeen.

Ohje

SinePower MSP 2012, MSP 2024, MSP 2512 ja MSP 2524 on varustettu kahdella tuulettimella. Asenna näillä laitteilla molempien ventilaattoreiden eteen aina yksi poistoilma-adapteri ja liitä aina yksi poistoilmaletku.

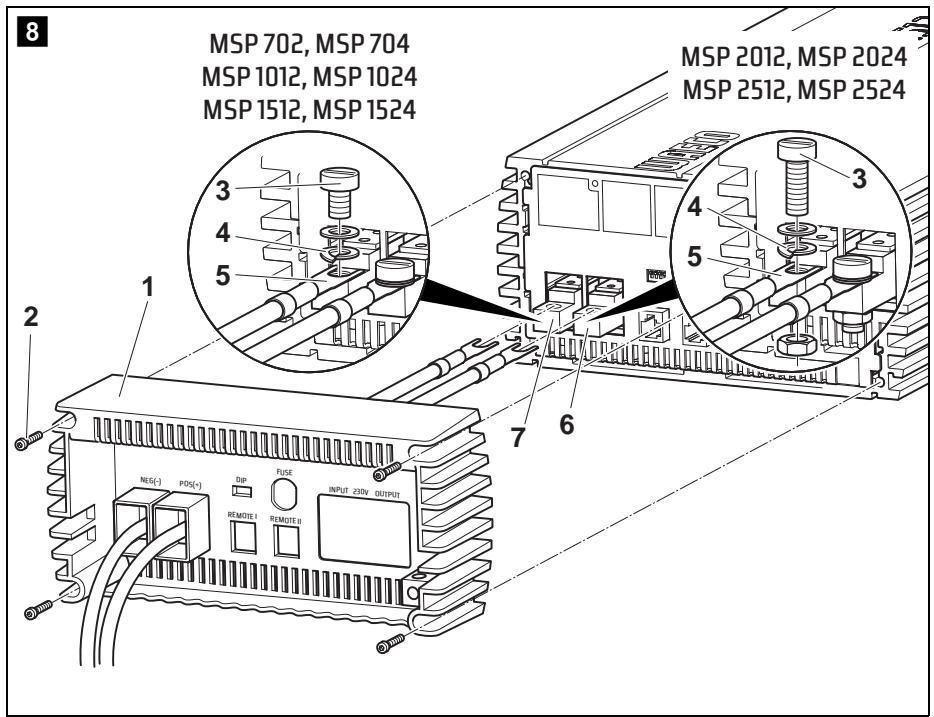

10 Vaihtosuuntaajan liittäminen

Varoitus - sähköiskusta johtuva hengenvaara!

Jos liität vaihtosuuntaajan väärin, käyttäjä on hengenvaarassa. Laitteen saa liittää ainoastaan ammattilainen, joka tuntee vastaavat VDE-direktiivit.

Tämä kappale on tarkoitettu ainoastaan ammattilaisille, joille VDE-direktiivit ovat tuttuja.

10.1 Liittämisohjeita

Varoitus!

Vaihtosuuntaajaa ei saa käyttää ajoneuvoissa, joiden akun plusnapa on yhdistetty runkoon.

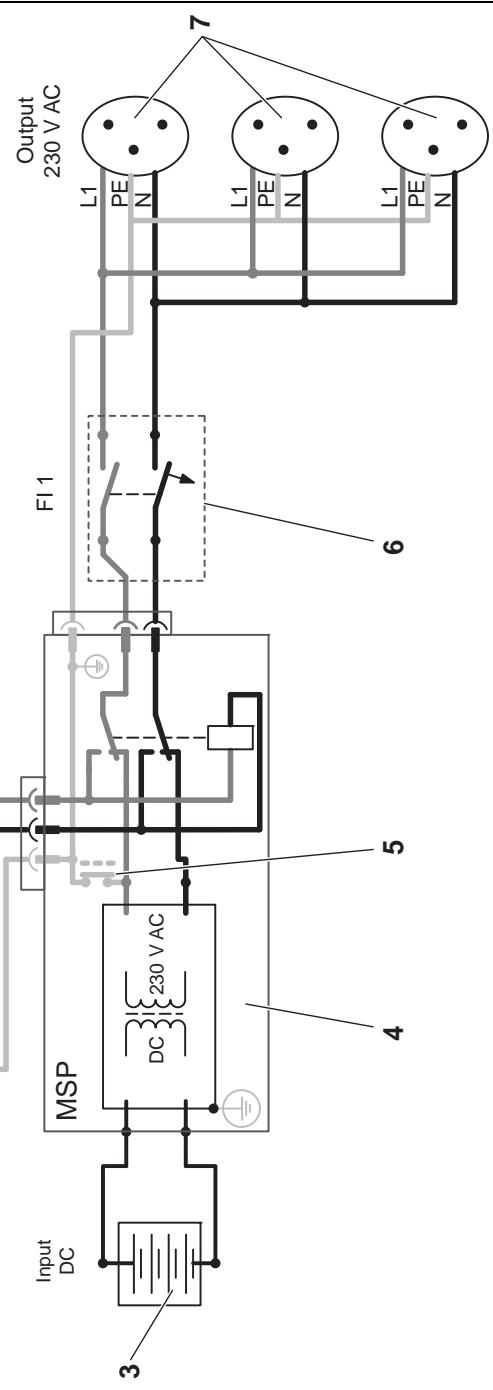

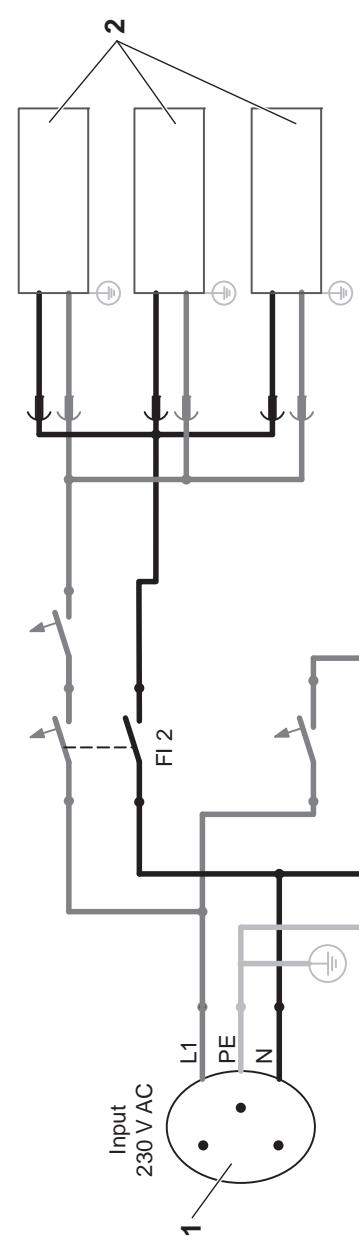

Varoitus - sähköiskusta johtuva hengenvaara!

Jos haluat liittää vaihtosuuntaajaan enemmän kuin yhden sähkölaitteen ja kokoat siihen pistorasiaverkon, tulee vaihtosuuntaajaan asentaa suojakytkin (FI-kytkin) ja maadoitusliitos, katso kappale "Useampien sähkölaitteiden liittäminen" sivulla 231.

• Vaihtosuuntaaja täytyy yhdistää runkoon tai maahan, jos se asennetaan ajoneuvoihin tai veneisiin.
• Aseta pääkytkin (kuva 2 1, sivulla 4) asentoon "Off" ennen liittämistä. Noudata pistorasiaverkkoa rakentaessasi VDE 0100:n määräyksiä. Käytä yksinomaan kuparijohtoja.
• Pidä johdot niin lyhyinä kuin mahdollista. Johdot eivät saa olla yli 1,8 m.
• Kiinnitä johdot vetämisen jälkeen nippusiteillä johtopidikkeen salpoihin.
• Noudata vaadittavaa johtohalkaisijaa ja aseta johtosulake plus-johtimeen mahdollisimman lähelle akkua (ks. taulukko).

Varoitus!

Jos et asenna sulaketta plus-johtimeen, johdot voivat ylikuormittua ja aiheuttaa tulipalon.

Laite	Vaadittava johtohalkaisija	Johtosulake
MSP 702	25 mm²	100 A
MSP 704	15 mm²	50 A
MSP 1012	35 mm²	200 A
MSP 1024	25 mm²	100 A
MSP 1512	35 mm²	200 A
MSP 1524	25 mm²	100 A
MSP 2012	70 mm²	250 A
MSP 2024	55 mm²	150 A
MSP 2512	95 mm²	400 A
MSP 2524	70 mm²	200 A

10.2 Vaihtosuuntaajan liittäminen akkuun

Varoitus!

Huolehdi siitä, että napaisuus ei mene ristiin. Akkuliitäntöjen napaisuuden sekoittaminen johtaa runsaaseen kipinöintiin ja sisäiset sulakkeet palavat. Vain ammattilainen saa vaihtaa sulakkeita!

Ohje!

Kiristä liittimien ruuvit 12–13 Nm:n vääntömomentilla. Löysät liitokset voivat johtaa ylikuumenemiseen.

Aseta pääkytkin (kuva 2 1, sivulla 4) asentoon "Off". ▶ Ruuvaa laitteen takapuolella neljä kiinnitysruuvia (kuva 8 2, sivulla 7) ulos oheisella kuusiokoloavaimella.

Ota takaseinä (kuva 8 1, sivulla 7) pois. ▶ Työnnä plus-johto takaseinän aukon "POS (+)" läpi ja miinus-johto aukon "NEG (-)" läpi. ▶ Kierrä varmistusruuvia (kuva 8 3, sivulla 7) hieman ulos. ▶ Työnnä plus-johdon kaapelikenkä (kuva 8 5, sivulla 7) jousiprikkan (kuva 8 4, sivulla 7) ja plus-liittimen (kuva 3 6, sivulla 4) väliin. ▶ Kiristä varmistusruuvi jälleen. Liitä miinus-johto vastaavasti miinusliittimeen (kuva 3 7, sivulla 4). ▶ Liitä maaliitin (kuva 3 5, sivulla 4) ajoneuvon runkoon johdolla, jonka halkaisija on vähintään 16 mm². Aseta laitteen takaseinä jälleen paikalleen ja kiinnitä se ruuveilla. Vedä plus-johto vaihtosuuntaajasta ajoneuvoakun plusnavan luo ja liitä se siihen. Vedä miinusjohto vaihtosuuntaajasta ajoneuvoakun miinusnavan luo ja liitä se siihen.

10.3 230 V:n syöttöjohtimen liittäminen

▶ Työnnä 230 VAC -liitäntäjohto schuko-pistokkeella (kuva 1 3, sivulla 3) 230 VAC -tuloliittimeen (kuva 3 3, sivulla 4).

Liitä schuko-pistoke 230 V:n vaihtovirtapistorasiaan.

10.4 230 V:n lähtöjohtimen liittäminen

Varoitus - sähköiskusta johtuva hengenvaara!

Varmista ennen 230 VAC -lähtöjohtimen liittämistä, että vaihtosuuntaaja on sammutettu pääkytkimellä.

▶ Työnnä 230 VAC -liitäntäjohto schuko-kytkimellä (kuva 1 4, sivulla 3)

230 VAC -lähtöliittimeen (kuva 3 4, sivulla 4).

10.5 Useampien sähkölaitteiden liittäminen

Laitteessa on toimitushetkellä galvaaninen erottelu. Useampien sähkölaitteiden turvallisen käytön vuoksi on pistorasiaverkkoon välttämätöntä asentaa suojakytkin (FI-kytkin), katso esimerkki-kytkentäkaavio kuva 10, sivulla 8.

Esimerkki-kytkentäkaavion selitys:

Kohta kuva 10, sivulla 8	Seligys
1	230-VC-jännitelähde
2	Muut laitteet, esim. akkulaturi, jäkaappi
3	DC-jännitelähde (akku)
4	Vaihtosuuntaaja
5	Maadoitusliitos asetettu (toimitustila: ei asetettu, esitetty katkoviiivoin)
6	Suojakytkin (Fl-kytkin)
7	Pistorasiaverkko sähkölaitteille

Varoitus - sähköiskusta johtuva hengenvaara!

Jos haluat liittää vaihtosuuntaajaan enemmän kuin yhden sähkölaitteen ja kokoat siihen pistorasiaverkon, tulee vaihtosuuntaajaan asentaa suojakytkin (FI-kytkin) ja maadoitusliitos.

Asenna FI-kytkin pistorasiaverkkoon.

Maadoitusliitoksen asetus

Ruuvaa laitteen takapuolella neljä kiinnitysruuvia (kuva 9 2, sivulla 7) ulos oheisella kuusiokoloavaimella.

Ota takaseinä (kuva 9 1, sivulla 7) pois. Ruuvaa maadoitusruuvi (kuva 4, sivulla 7) pois.

Ruuvaa ruuvi viereiseen reikään (kuva 3, sivulla 7) vasemmalla puolella. Aseta laitteen takaseinä jälleen paikalleen ja kiinnitä se ruuveilla.

10.6 Käynnistyksen ja sammutuksen ulkoisen kytkimen liittäminen

Ohje

Ulkoinen kytkin liitetään RJ-45-puhelinpistokkeella vaihtosuuntaajaan. Huomioi pistokkeen PIN-varaukset liitäntäjohtoa varten!

Valmista liitäntäjohto seuraavien kytkentäkaavioiden mukaan.

• Ulkoinen kytkin, jännitesyöttö vaihtosuuntaajasta: kuva 11, sivulla 9
• Ohjausyksikkö rele- ja transistorikytkennällä (TR): kuva 12, sivu 9
• Ulkoinen kytkin jännitesyötöllä ajoneuvon akun (BAT) kautta: kuva 13, sivu 9
• Ulkoinen kytkin omalla jännitesyötöllä (DC POWER), esim. virtalukosta: kuva 14, sivu 9

Liitä ulkoinen käynnistys-/sammutuskytkin liitäntäjohdolla Remote-porttiin I (kuva 3 7, sivu 4).

10.7 Kaukosäätimen (lisävaruste) liittäminen

Huomio - vahingoittumisvaara!

Työnnä kaukosäätimen liitäntä ainoastaan Remote-porttiin II eikä Remote-porttiin I. Väärä liitäntä voi vaurioittaa laitetta! Varmista, että kaukosäädin ja vaihtosuuntaaja saavat virtaa samalla tulojännitearvolla!

Liitä kaukosäädin (lisävaruste) Remote-porttiin II (kuva 3 6, sivu 4).

11 Vaihtosuuntaajan käyttäminen

Liitä sähkölaitteet vaihtosuuntaajaan.

Päälle kytkeminen laitteesta

Aseta pääkytkin (kuva 2 1, sivu 4) asentoon "ON".

SinePower

Vaihtosuuntaajan käyttäminen

Vaihtosuuntaaja suorittaa testauksen. Testauksen aikana laitteen sisäisestä kovaäänisestä kuuluu ääniä ja LEDit vilkkuvat erivärisinä. Testauksen jälkeen LEDit "Input Level" (kuva 2 4, sivu 4) ja "Power Status" (kuva 2 2, sivu 4) loistavat vihreinä.

Käyttö ulkoisella kytkimellä tai kaukosäätimellä (lisävaruste)

Vaihtoehtoisesti voit käynnistää ja sammuttaa vaihtosuuntaajan liitetyllä ulkoisella kytkimellä tai käyttää sitä kaukosäätimellä (lisävaruste).

Aseta pääkytkin (kuva 2, kohta 1, sivulla 4) asentoon "Remote". Kun vaihtosuuntaaja on käynnistetty ulkoisesta kytkimestä tai kaukosäätimestä (lisävaruste), LED "Power Status" (kuva 2, sivulla 4) loistaa vihreänä.

Huomioi seuraavat käyttöä koskevat ohjeet (katso myös kappale "Vianetsintä" sivulla 235).

Vaihtosuuntaaja kytkeytyy pois päältä, jos

• akkujännite on alle 10,5 V tai 21 V, akkujännite on yli 15,3 V tai 30,6 V,
• vaihtosuuntaaja ylikuumenee,
• kyseessä on ylikuormitus (oikosulku).

Ohje

Laitteen käyttö ylikuormituksella voi aiheuttaa syklisiä päällekytkentäyrityksiä. Kun laitetta käytetään taas määräysten mukaisesti, vaihtosuuntaaja kytkeytyy automaattisesti jälleen päälle (recovery function). Jos tyydyttävä tila ei palaa muutaman minuutin kuluessa, kytke vaihtosuuntaaja pois ja tarkasta liitetyt sähkölaitteet.

Ohje

Kun vaihtosuuntaajaa käytetään kauan suurimmalla kuormalla, on suositeltavaa käynnistää moottori, jotta ajoneuvon akku latautuu uudelleen.

11.1 Energiansäästötilan (stand-by) säätäminen

Vaihtosuuntaaja ei luovuta jännitettä energiansäästötilassa ja säästää siten akkua. Kun liitetty sähkölaite tarvitsee tehoa, joka on yli asetetun tehoarvon, toimii vaihtosuuntaaja jälleen normaalitoiminnossa.

Voit kytkeä energiansäästötilan päälle DIP-kytkimillä S1, S2 ja S3 (kuva 1, sivulla 4) ja asettaa tehoarvon.

Katso vaihtosuuntaajasi kytkentäasennnot seuraavasta taulukosta:

Tehoarvo	Energiansäbstötila ... asti			DIP-kytkin
	MSP 702	MSP 1012	MSP 2012	S1	S2	S3
	MSP 704	MSP 1024	MSP 2024
		MSP 1512	MSP 2512
		MSP 1524	MSP 2524
	Pois	Pois	Pois	Pois	Pois	Pois
	15 W	20 W	40 W	Päällä	Pois	Pois
	25 W	40 W	80 W	Pois	Päällä	Pois
	40 W	55 W	125 W	Päällä	Päällä	Pois
	50 W	75 W	170 W	Pois	Pois	Päällä
	65 W	95 W	210 W	Päällä	Pois	Päällä
	75 W	115 W	245 W	Pois	Päällä	Päällä
	85 W	135 W	280 W	Päällä	Päällä	Päällä

11.2 Vaihto 50 Hz:n ja 60 Hz:n välillä

Lähtöjännitteen voi vaihtaa DIP-kytkimellä S4 (kuva 3.1, sivulla 4) 50 Hz:n ja 60 Hz:n välillä.

Varoitus!

Säädä DIP-kytkintä S4 ainoastaan, jos vastaavaa lähtöjännitteen taajuutta tulee käyttää.

Aseta DIP-kytkin S4 (kuva 3.1, sivulla 4) seuraavan taulukon mukaan:

Lähtöjännitteen taajuus	DIP-kytkin S4
50 Hz	Pois
60 Hz	Päälä

12 Vaihtosuuntaajan hoito ja puhdistaminen

Huomio!

Puhdistukseen ei saa käyttää teräviä tai kovia esineitä eikä puhdistusaineita, koska tämä voi johtaa laitteen vahingoittumiseen.

Puhdista laite toisinaan ulkopuolelta kostealla liinalla.

13 Vianetsintä

Ohje

Käänny valmistajan puoleen, jos sinulla on vaihtosuuntaajan tietoja koskevia yksityiskohtaisia kysymyksiä.

Varoitus!

Älä avaa laitetta. Siitä aiheutuu sähköiskuvaara!

Ei lähtöjännitettä

LED "Power Status" (kuva 2, sivulla 4) ilmaisee punaisena virheen:

LED-näytö	Syy	Poistaminen
Nopea vilkku	Lian korkea tulo-jännite	Vaihtosuntaaja sopii ainoastaan annetulle jännit-teelle.
Hidas vilkku	Lian matala tulo-jännite	Akku tätyy ladata uudelleen.Tarkasta johtimet ja liitännät.
Jaksottainen vilkku	Terminen ylikuormitus	Kytke vaihtosuntaaja ja sähkölaite pois pälätto. Odota n. 5-10 minuuttia ja kytke vaihtosuntaaja jälleen päläle ilman liitettyä sähkölaitetta.Vähennä kuormituda ja huolehdi vaihtosuntaajan paremmasta tuuletuksesta. Kytke sitten sähkölaite jälleen päläle.
Loistaa jatkuvasti	Oikosulku tai napai-suusväärinLian suuri kuormitus	Kytke vaihtosuntaaja pois pälätto ja poista sihen liitetty sähkölaite.Kytke vaihtosuntaaja jälleen päläle ilman sähkö-laitetta. Jos lian suurta kuormituda ei enäilmaista, liitetynä olleessa sähkölaitteessa on oikosulku tai kokonaiskuormitus oli suurempi kuinetietolehtissä määritetty teho.Tarkasta johtimet ja liitännät.

14 Tuotevastuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy OSTPAAV,
• valitusperuste tai vikakuvaus.

15 Hävittäminen

Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat laitteen lopullisesti käytöstä, ota selvää laitteen hävittämistä koskevista määräyksistä lähimmässä kierrätyskeskuksessa tai kauppiaasi luona.

16 Tekniset tiedot

	UJAECO SinePower
	MSP 702	MSP 704	MSP 1012	MSP 1024
Tuotenro.	MSP700-012	MSP700-024	MSP1000-012	MSP1000-024
Nimellinen tulojännite	12 V DC	24 V DC	12 V DC	24 V DC
Lähtöteho	700 W		1000 W
Huippulähtöteho	1400 W		2000 W
Lähtöjännite	230 V AC puhdas siniaalto
Lähtötaajuus	50 Hz
Lepovirrankulutus	1,2 A	0,6 A	1,25 A	0,65 A
Virrankulutus valmiustilassa	0,25 A	0,15 A	0,25 A	0,15 A
Tulojännitealue	10,5 V – 15 V	21 V – 30 V	10,5 V – 15 V	21 V – 30 V
Hyötysuhe jopa	90 %	92 %	90 %	93 %
Ympäristön lämpötila, käytö	0 °C – 40 °C
Ympäristön lämpötila, varas-tointi	-30 °C – +70 °C
Mitat L x S x K	190 x 380 x 90 mm		225 x 435 x 117 mm
Paino	5,5 kg		7,6 kg
MSP 1512	MSP 1524	MSP 2012	MSP 2024
Tuotenro.	MSP1500-012	MSP1500-024	MSP2000-12	MSP2000-024
Nimellinen tulojännite	12 V DC	24 V DC	12 V DC	24 V DC
Lähtöteho	1500 W		2000 W
Huippulähtöteho	3000 W		4000 W
Lähtöjännite	230 V AC puhdas siniaalto
Lähtötaajuus	50 Hz
Lepovirrankulutus	1,4 A	0,7 A	2,3 A	1,1 A
Virrankulutus valmiustilassa	0,28 A	0,15 A	0,6 A	0,3 A
Tulojännitealue	10,5 V – 15 V	21 V – 30 V	10,5 V – 15 V	21 V – 30 V
Hyötysuhe jopa	90 %	93 %	90 %	93 %
Ympäristön lämpötila, käytö	0 °C – 40 °C
Ympäristön lämpötila, varas-tointi	-30 °C – +70 °C
Mitat L x S x K	225 x 465 x 117 mm		349 x 516 x 116 mm
Paino	8,4 kg		15,5 kg

	UJAECO SinePower
	MSP 2512	MSP 2524
Tuotenro.	MSP2500-012	MSP2500-024
Nimellinen tulojännite	12 V DC	24 V DC
Lähtöteho	2500 W
Huippulähtöteho	5000 W
Lähtöjännite	230 V AC puhdas siniaalto
Lähtötaajuus	50 Hz
Lepovirrankulutus	2,4 A	1,5 A
Virrankulutus valmiustilassa	0,6 A	0,35 A
Tulojännitealue	10,5 V – 15 V	21 V – 30 V
Hyötysuhe jopa	90 %	93 %
Ympäristön lämpötila, käytö	0 °C – 40 °C
Ympäristön lämpötila, varas-tointi	-30 °C – +70 °C
Mitat L x S x K	349 x 546 x 116 mm
Paino	16,9 kg

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitusmahdollisuuksiin pidätetään.

Ylijännitesuoja

Laite	Ylijännite
	Katkaisu	Uudelleenkäyn-nistys
MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512	15,3 V	14,3 V
MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524	30,6 V	28,6 V

Alijännitesuoja

Laite	Alijännite- varoitus	Alijännite
		Katkaisu	Uudelleenkäyn-nistys
MSP 702, MSP 1012, MSP 1512, MSP 2012, MSP 2512	11,0 V	10,2 V	12,7 V
MSP 704, MSP 1024, MSP 1524, MSP 2024, MSP 2524	22,0 V	20,3 V	25,4 V

Ylikuumenemissuoja

Lämpötila sisäinen		Jähdytyelementin lämpötila
Katkaisu	Uudelleenkäynnistys	Katkaisu	Uudelleenkäynnistys
70 °C	45 °C	90 °C	60 °C

Hyväksynnät

Laitteella on e13-hyväksyntä.

Dometic

GROUP

Dometic WAECO International GmbH

Hollefeldstraße 63 - D-48282 Emsdetten
