GEBRUIKSAANWIJZING HMX 24 KRESS

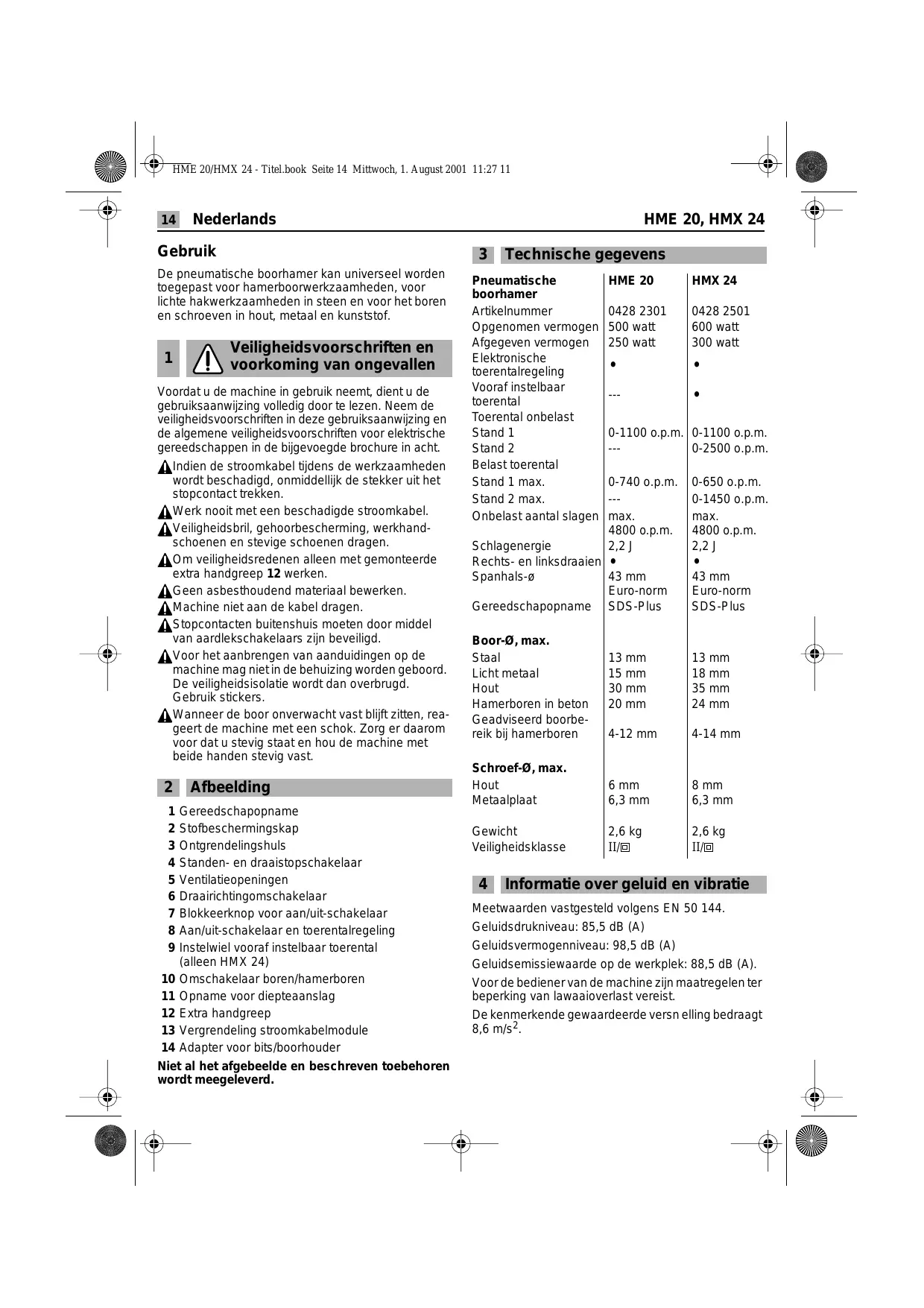

7 HME 20/HMX 24 - Titel.book Seite 14 Mitiwoch, 1. August 2001 11:27 11 14| Nederlands HME 20, HMX 24 Gebruik De pneumatische boorhamer kan universeel worden toegepast voor hamerboonwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof. 1 Veiligheidsvoorschriften en IN voorkoming van ongevallen Voordat u de machine in gebruik neemt, dient u de gebruiksaanwizing volledig door te lezen. Neem de veiligheidsvoorschrifen in deze gebruiksaanwizing en de algemene veiligheidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht. Andien de stroomkabel tijdens de werkzaamheden wordt beschadigd, onmiddellik de stekker uit het stopcontact trekken AWerk nooit met een beschadigde stroomkabel. Âveiligheidsbrl, gehoorbescherming, werkhand- schoenen en stevige schoenen dragen. AOm veiligheidsredenen alleen met gemonteerde ‘extra handgreep 12 werken. AGeen asbesthoudend materiaal bewerken machine niet aan de kabel dragen. ÀStopcontacten buitenshuis moeten door middel van aardlekschakelaars zijn beveiligd. AVoor het aanbrengen van aanduidingen op de machine mag nietin de behuizing worden geboord De velligheidsisolatie wordt dan overbrugd. Gebruik stickers. AWanneer de boor onverwacht vast bliftzitten, rea- geert de machine met een schok. Zorg er daarom voor dat u stevig staat en hou de machine met beide handen stevig vast 2 Afbeelding 1 Gereedschapopname 2 Stofbeschermingskap 3 Ontgrendelingshuls 4 Standen- en draaistopschakelaar 5 Ventilatieopeningen 6 Draairichtingomschakelaar 7 Blokkeerknop voor aan/uit-schakelaar 8 Aan/uit-schakelaar en toerentalregeling 9 Instelwiel vooraf instelbaar toerental {alleen HMX 24) 10 Omschakelaar boren/hamerboren 11 Opname voor diepteaanslag 12 Extra handgreep 13 Vergrendeling stroomkabelmodule 14 Adapter voor bits/boorhouder Niet al het afgebeelde en beschreven toebehoren wordt meegeleverd. 3 Technische gegevens Pneumatische HME 20 HMX 24 boorhamer Artikelnummer 04282301 |0428 2501 Opgenomen vermogen | 500 watt 600 watt Afgegeven vermogen |250 watt 300 watt Elektronische . toerentalregeling Vooraf instelbaar L . toerental Toerental onbelast Stand 1 0-1100 o.p.m. | 0-1100 o.p.m Stand 2 _— 0-2500 o.p.m. Belast toerental Stand 1 max. 0-740 0.p.m. |0-650 o.p.m Stand 2 max. e 0-1450 o.p.m. Onbelast aantal slagen | max. max 4800 o.p.m. | 4800 o.p.m. Schlagenergie 22] 22] Rechts- en linksdraaien| . Spanhals- 43 mm 43 mm Euro-norm _ |Euro-norm Gereedschapopname |SDS-Plus |SDS-Plus Boor-9, max. Staal 13 mm 13 mm Licht metal 15 mm 18 mm Hout 30 mm 35 mm Häamerboren in beton |20 mm 24 mm Geadviseerd boorbe- reik bijhamerboren |4-12mm |4-14mm Schroef-9, max. Hout 6 mm 8 mm Metaalplaat 6.3 mm 6,3 mm Gewicht 2,6 kg 2.6 kg Velligheidsklasse UE) ie] 4 Informatie over geluid en vibratie Meetwaarden vastgesteld volgens EN 50 144. Geluidsdrukniveau: 85,5 dB (A) Geluidsvermogenniveau: 98,5 dB (A) Geluidsemissiewaarde op de werkplek: 88,5 dB (A) Voor de bediener van de machine zijn maatregelen ter beperking van lawaaioverlast vereist. De kenmerkende gewaardeerde versn elling bedraagt 8,6 m/s2.

27 HME 20/HMX 24 - Titel.book Seite 15 Mittwoch, 1. August 2001 11:27 11 / Nederlands 15 5 Extra handgreep en stroomkabelmodule monteren ATrek voordat u werkzaamheden aan de machine uitvoert altijd de stekker uit het stopcontact. Gebruik de machine alleen met de extra hand- greep 12. De extra handgreep op de spanhals plaat- sen en met de spanschroef vastdraaien. Sluitde stroomkabelmodule op de handgreep aan. De Stekker moet vastklikken. AGebruik de stroomkabelmodule alleen voor elek- trisch gereedschap van Kress. Probeer niet om er andere machines mee te gebruiken. Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangleiding (code- aanduiding HO7 RN-F). 6 Ingebruikneming AControleer voor de ingebruikneming of de netspan- ning overeenkomt met de gegevens op het type- plaatje van de machine

De aan/uit-schakelaar 8 indrukken en weer loslaten. De aan/uit-schakelaar kan met de blokkeerknop 7 worden geblokkeerd. Om de aan/uit-schakelaar 8 weer los te maken, kort indrukken en loslaten. MECHANISCHE STANDENKEUZE Met de standen- en draaistopschakelaar 4 kuntu drie instellingen kiezen 1 = Laag toerentalbereik: Hamerboren, boren in hout en metaal met normale spiraalboren van meer dan 8 mm en mengwerkzaamheden 2 = Laag toerentalbereik: Boren met normale spi- raalboren tot 8 mm. &= = Geen draaibeweging: Lichte hakwerkzaamhe- den. De omschakeling kan het best worden uitgevoerd ter- wi] de machine stistaat. Let erop dat de standen- en draaistopschakelaar 4 altid maar één stand verder kan worden geschakeld. Na het bedienen van de aan/ uit-schakelaar 8 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instel- ling. Pas daamna kan de standen- en draaistopschake- laar 4 in de volgende stand worden gezet.

Om te boren de omschakelaar 10 0p «ss instellen. Om te hamerboren op (= instellen. De omschakeling kan het best worden uitgevoerd ter- wi de machine stistaat. Na het bedienen van de aan/ uikschakelaar 8 of bij het starten van de machine scha- kelt de transmissie in de vooraf gekozen instellng. Aanwijzingen: Linksdraaien bij hamerboren bescha- digt de boor. Bij werkzaamheden met diamantboor- kronen en bij mengwerkzaamheden het slagmecha- nisme uitschakelen. Voor hakwerkzaamheden de omschakelaar 4 op = instellen. Gebruik bij het hamerboren uitsluitend hardmeta- len boren metSDS-plus-schacht. Hetgebruik van in de handel verkrigbare steenboren met clindrische schacht in combinatie met de adapter 14 en een gewone boorhouder met tpepassing van het pneuma- üsche hamermechanisme is niet mogelik: TOERENTALBESTURING Metde aan/uit-schakelaar 8kuntu Re hettoerental traploos besturen. Bij lchte druk op de aan/uit-schake- D | iaar 8 begint de machine lang- zaam te draaien, bi toenemende druk wordt het toerental hoger. VOORAF INSTELBAAR TOERENTAL (HMX 24) Metinstelwiel 9 kan hettoerental in de standen Len 2 traploos vooraf worden ingesteld, ook tenwi] de machine draait. Positie À = laagste toerental Positie G = hoogste toerental. DRAAIRICHTING OMSCHAKELEN Bedien de draairichtingomschake- NT ° Ki laar 6 alleen wanneer de machine stilstaat. R L | pak de draairichtingomschake- laar 6 aan beide zijden vast Rechtsdraaien: Draairichtingomschakelaar 6 op R'instellen Draairichtingomschakelaar 60p L" instellen. Druk de draairichtingomschake- laar 6 door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklikt. Indien de draairichtingomschakelaar 6 tussen pos. ,R“en ,L', staat kan de machine niet worden ingeschakeld. Linksdraaien: Belangrijk! 7 Gereedschap inzetten of verwijderen De gereedschapopname 1 span boor- en hakgereed- schäp zonder gereedschapsleutel. GEREEDSCHAP INZETTEN ATrek voordat u werkzaamheden aan de machine uitvoert altijd de stekker uit het stopcontact. Reinig de gereedschapschacht en vet deze licht in.

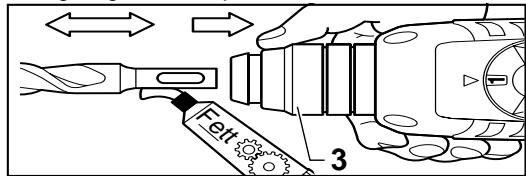

HME 20, HMX 24 Trek de ontgrendelingshuls 3 terug. Steek het gereedschap in de gereedschapopname tot het vast- Kiikt Laat de vergrendelingshuls los. Controleer of het gereedschap stevig vast zit Let er op dat de stofbeschermingskap 2 niet wordt beschadigd. Beschadigde stofbeschermingskap beslist ver- vangen!

GEREEDSCHAP VERWIJ DEREN

Duw de vergrendelingshuls 3 naar achteren en trek het gereedschap naar buiten: BEITEL INSTELLEN Breng de standen- en draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de ver- eiste werkstand worden gedraaid. Stel daarna de standen- en draaistopschakelaar 4 weer op de positie c> in. De beitel Klikt automatisch vast zodra deze bij de werkzaamheden of bij het hakken radiaal wordt belast. 8 Boorhouder (toebehoren) Voor boonwerkzaamheden in metaal, hout en kunst- tof met boren met normale schacht is een boorhou- der (max. 13 mm spanwijte) leverbaar, De boorhou- der wordt op de adapter (toebehoren) voor bits gemonteerd. Alle gebruikelike boorhouders met bin- nenschroefdraad 1/2 x 20 UNF (spanwijdte max. 13 mm) kunnen worden gebruikt BOORHOUDER MONTEREN ATrek voordat u werkzaamheden aan de machine uitvoert altijd de stekker uit het stopcontact. Schroefdraad van boorhouder (toebehoren) en adap- ter 14 (toebehoren) reinigen. Schroef de boorhouder op de adapter en vergrendel de adapter als een boor in de gereedschapopname Om de boorhouder vastte draaien (30 Nm), steltu de standen- en draaistopschakelaar 4 tijdeliÿk in op posi- tie 9 Voor de praktijk Boor niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst hette bewerken opperviak, bijvoorbeeld met een metaaldetector. Gebruik voor metaal alleen goed geslepen boren, voor steen en beton alleen hardmetalen steenboren. Pas hettoerental altid aan hette bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren) plaatsen

HAMERBOOR- EN HAKWERK-

a) ZAAMHEDEN Draag een veiligheidsbril en een 4 gehoorbescherming. Oefen geen te sterke druk uit. Het vermogen wordt daardoor niet groter. Bij hakwerkzaamheden wordt het beste resultaat bereikt wanneer slechts kleine stukken material worden uitgebroken. Ai hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controleer voor de ingebruikneming of de standen- en draaistopscha- kelaar 4 in stand c= is vastgeklikt

Een tegel langzaam aanboren. Pas wanneer door de tegel is geboord, omschakelen naar hamerboren. SCHROEVEN De adapter 14 (toebehoren) kan schroefbits opne- men. Erkunnen normaal in de handel verkrijgbare bits worden gebruikt met inbusmaat 6,3 mm resp. 1/4" (DIN 3126, vorm C). Schroefbits worden in de adapter vastgehouden door een veerring. Gebruik daarom alleen bits met een inkeping. 10 Onderhoudswerkzaamheden ATrek voordat u werkzaamheden aan de machine uitvoert altijd de stekker uit het stopcontact. De ventilatieopeningen altid schoon houden. Van buiten toegankelike kunststofonderdelen regel- matig afvegen met een doek zonder reinigingsmiddel. Na intensief gebruik gedurende een lange periode moet de machine voor inspectie en grondige reiniging naar een Kress-servicewerkplaats worden gebracht of gestuurd. Kress neemt onbruikbaar geworden machines terug om deze te recyclen, zodat met grondstoffen zuinig wordt 11 Milieubescherming omgegaan. Door hun modulaire con- structie kunnen machines van Kress zeer eenvoudig uit elkaar worden gehaald in materialen die opnieuw kunnen worden gebruikt. Geef onbruikbaar geworden machines af bij de vak- handel of stuur deze rechtstreeks naar Kress. Wijzigingen voorbehouden

D) | Garantie Dit elektrisch gereedschap is vervaardigd met grote nauwkeurig- heid en is onderhevig aan strenge kwaliteitscontroles in de fabriek Daarom garanderen wij het kosteloos verhelpen van fabricage- of materiaalfouten die binnen 24 maanden na de datum van de ver- koop aan eindverbruiker optreden. Wij behouden ons het recht voor, defecte onderdelen te repareren of door nieuve te vervan- gen. Vervangen onderdelen worden ons eigendom. Ondeskundig gebruik of ondeskundige behandeling alsmede het openen van de machine door niet erkende reparatiebedriven leiden tot verles van de garantie. Onderdelen die aan slitage on- derhevig zijn, zin van de garantie uitgesloten. Er kan slechts aanspraak op garantie verleend worden als de schade onverwijd gemeld werd (ook bi transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garan- teprestaties Gelieve in geval van storing de machine met ingevulde garantie- bon en een korte beschriving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bivoegen. Door de door ons opgenomen garantieverplichtingen zin alle ver- dere aanspraken van de koper - met name het recht op koopver- nietiging, prisreductie of het eisen van schadevergoeding - uitge- sloten. De koper heeft echter naar keuze het recht op prisreductie (ver- mindering van de aankooppris) of op koopvernietiging (annuleren van het koopcontract), indien wi er niet in slagen, eventueel opge- treden defecten binnen een redeljke termin te herstellen. Niet uitgesioten zin de eisen van schadevergoeding volgens $5 463, 480 alnea. 2,635 BGB wegens niet bestaande, toegeken- de eigenschappen. De bepalngen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
