MANUALE UTENTE HMX 24 KRESS

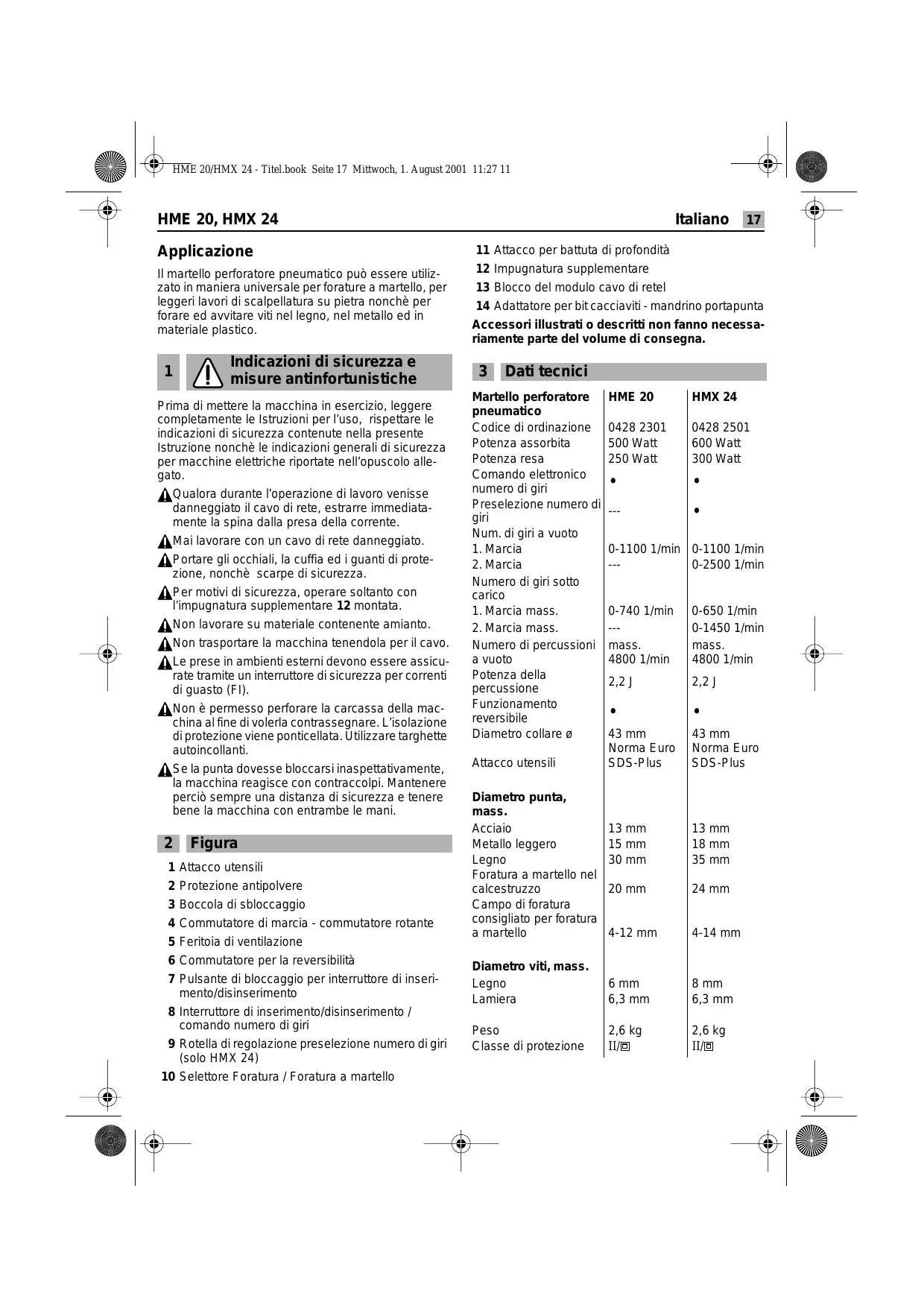

7 HME 20/HMX 24 - Titel.book Seite 17 Mittwoch, 1. August 2001 11:27 11 Italiano 17 Applicazione Il martello perforatore pneumatico pud essere utiliz- zato in maniera universale per forature a martello, per leggeri lavori di scalpellatura su pietra nonchè per forare ed awvitare viti nel legno, nel metallo ed in materiale plastico. 1 Indicazioni di sicurezza e misure antinfortunistiche Prima di mettere la macchina in esercizio, leggere completamente le Istruzioni per l'uso, rispettare le indicazioni di sicurezza contenute nella presente Istruzione nonchè le indicazioni generali di sicurezza per macchine elettiche riportate nell'opuscolo alle- gato. AQualora durante l'operazione di lavoro venisse danneggiato il cavo di rete, estrarre immediata- mente la spina dalla presa della corrente. AMäi lavorare con un cavo di rete danneggiato. APortare gli occhiali, la cuffia ed i guanti di prote- zione, nonchè scarpe di sicurezza. AP er motivi di sicurezza, operare soltanto con l'impugnatura supplementare 12 montata. ANon lavorare su materiale contenente amianto. ANon trasportare la macchina tenendola per il cavo. À prese in ambienti esterni devono essere assicu- rate tramite un interruttore di sicurezza per correnti di guasto (FI). ANon è permesso perforare la carcassa della mac- china al fine di volerla contrassegnare. L'isolazione di protezione viene ponticellata. Utlizzare targhette autoincollanti. À5e & punta dovesse bloccarsiinaspettativamente, la macchina reagisce con contraccolpi. Mantenere percid sempre una distanza di sicurezza e tenere bene la macchina con entrambe le mani 2 Figura 1 Attacco utensili 2 Protezione antipolvere 3 Boccola di sbloccaggio 4 Commutatore di marcia - commutatore rotante 5 Feritoia di ventilazione 6 Commutatore per la reversibilità 7 Pulsante di bloccaggio per interruttore di inseri- mento/disinserimento 8 Interruttore di inserimento/disinserimento / comando numero di giri 9 Rotella di regolazione preselezione numero di giri (solo HMX 24) 10 Selettore Foratura / Foratura a martello 11 Attacco per battuta di profondità 12 Impugnatura supplementare 13 Blocco del modulo cavo di retel 14 Adattatore per bit cacciaviti- mandrino portapunta Accessoriillustrati o descritti non fanno necessa- riamente parte del volume di consegna. 3 Datitecnici Martello perforatore pneumatico Codice di ordinazione Potenza assorbita Potenza resa Comando eletronico numero di giri Preselezione numero di] giri Num. di giri a vuoto

Numero di giri sotto carico

Numero di percussioni a vuoto Potenza della percussione Funzionamento reversibile Diametro collare à Attacco utensili Diametro punta, mass. Acciaio Metallo leggero Legno Foratura à martello nel calcestruzzo Campo di foratura consigliato per foratura a martello Diametro viti, mass. Legno Lamiera Peso Classe di protezione HME 20

Informazioni sulla rumorosità e Il modo più semplice di eseguire la commutazione à 4 quando la macchina à ferma. Considerare che il com- sulla vibrazione Valori misurati conformemente alla norma EN 50 144. Livello di rumorosità: 85,5 dB (A) Potenza della rumorosità: 98,5 dB (A) Valore d'emissione riferito al posto di lavoro: 88,5 dB (A). Per l'operatore sono necessarie misure di protezione contro i rumori. L'accelerazione misurata raggiunge di solito il valore di 8,6 m/s?. Montaggio dell'impugnatura 5 supplementare e del modulo del cavo di rete AP rime di ogni intervento alla macchina, estrarre la spina dalla prese di rete. Utiizzare la macchina con l'impugnatura supplemen- tare 12. Mettre l'impugnatura supplementare sul dia- metro collare ed awvitare forte con la vite di serraggio. Collegare il modulo del cavo di rete all'impugnatura. La spina deve innestarsi in posizione. AUtilizzare il modulo di cavo di rete esclusivamente per elettroutensili Kress. Non tentare di utilizzare il modulo in combinazione con altre macchine. Impiegare esclusivamente moduli del cavo di rete ori- ginali Kress e, cioè, almeno pesant fi isolat in gomma (codice commerciale HO7 RN-F) 6 Messain esercizio AP rime della messa in esercizio, controllare che la tensione di rete corrisponda ai valori indicati sulla targhetta di costruzione della macchina. INSERIMENTO-DISINSERIMENTO Premere oppure lasciare l'interruttore di inserimento/ disinserimento 8. L'interruttore di inserimento/disinserimento pud essere bloccato con il pulsante di fissaggio 7. Per sbloccare, premere brevemente l'interruttore di inse- rimento/disinserimento 8 e lasciarlo.

COMMUTAZIONE MECCANICA DI MARCIA

Tramite il commutatore di marcia - commutatore rotante 4 à possible selezionare tre impostazioni. 1=bassa veloci Foratura a martello, foratura con normali punte elicoidali nel legno/metallo oltre 8 mm 9 € lavori di miscelazione. 2 = alta velocità: Foratura con normali punte elicoi- dali fino a 8mm o 5= = Senza rotazione: leggeri lavori di scalpellatura. mutatore di marcia - commutatore rotante 4 puè essere regolato soltanto a scatt singoli. Azionando l'interruttore di inserimento-disinserimento 8 opp. all'awvio della macchina, la trasmissione passa allimpostazione preselezionata. Solo a questo punto è possibile spostare il commutatore di marcia - com- mutatore rotante 4 sulla impostazione successiva.

FORATURA - FORATURA A MARTELLO

Per forare, mettere il selettore 10 in posizione «>. Per foratura à martello metterlo in posizione = Il modo più semplice di eseguire la commutazione à quando la macchina à ferma. Azionando l'interruttore di inserimento-disinserimento 8 opp. all'awvio della macchina, la trasmissione passa all'impostazione preselezionata. Indicazioni: La rotazione sinistrorsa nel corso di fora- tura a martello danneggia la punta. Lavorando con una corona à forare diamantata ed in caso di lavori di miscelazione à indispensabile disinserire il sistema battente. Per lavori di lavori di scalpellatura, mettere il selet- tore 4 nella posiozione c=». In caso di foratura a martello à indispensabile uti- lizzare esclusivamente punte con applicazion placchette di metallo duro e con un gambo SDS- plus. Non è possibile utilizzare punte per pietra comu- nemente in commercio con gambo cilindrico ed adat- tatore 14 né à possible utlizzare un comune man- drino portapunta in caso di impiego del martello pneu-

COMANDO NUMERO DI GIRI

Tramite l'interruttore di inseri- mento/disinserimento 8 à possi- LS bile regolare il numero di giri à leggermente sullinterruttore di inserimento/disinserimento 8 la macchina comincia à girare lentamente i numero di giri sale aumentando la pressione esercitata. Tramite la rotella di regolazione 9 à possibile presele- zionare à variazione continua il numero di giri nelle marce 1 e 2, anche in caso di macchina in movimento. Posizione À = minimo numero di giri. matico. variazione continua. Premendo PRESELEZIONE NUMERO DI GIRI (HMX 24) Posizione G = massimo numero di giri

INVERSIONE DELLA DIREZIONE DI MARCIA

Azionare il commutatore per la reversibilità 6 solo a macchina ferma! Afferrare il commutatore per la reversibilità 6 per entrambi i lati. mettere il commutatore per la reversibilità 6 nella posi- zione ,R". Rotazione sinistrorsa: mettere il commutatore per la reversibilità 6 nella posi- zione ,L". importante! Premere rispettivamente il commutatore per la reversibiltà 6 fino alla battuta nella carcassa, cioè, fino a percepime l'inca- tro. Rotazione destrorsa: Se il commutatore per la reversibilità 6 si trova tra la posizione ,R“e ,L*, la macchina non pud essere messa in esercizio. 7 Inserire ed estrarre gli utensil L'attacco utensili 1 blocca gli utensili di foratura e gli utensil per scalpellare senza dover ricorrere all'ausi- lio di attrezzi. INSERIRE L'UTENSILE AP rime di ogni intervento alla macchina, estrarre la spina dalla prese di rete. Pulire il gambo dell'utensile e lubrificario leggermente. Estrarre allindietro la boccola di sbloccaggio 3. Ruo- tandolo, inserire l'utensile nell'attacco utensil fino à quando fa presa. Lasciare il mandrino di serraggio. Controllare che l'utensile sia ben fisso. Fare attenzione a non danneggiare la protezione anti- polvere 2. Se la protezione antipolvere à danneggiata, à estremamente importante sostituirla! ESTRARRE L'UTENSILE Spingere allindietro la boccola di sbloccaggio 3 ed estrarre l'utensile.

REGOLARE LO SCALPELLO

Mettere il commutatore di marcia - commutatore rotante 4 in una posizione intermedia. Lo scalpello pu dunque essere girato manualmente nella posi- zione di lavoro che si desidera. In seguito, rimettere il commutatore di marcia - com- mutatore rotante 4 nella posizione c—». Lo scalpello fa presa automaticamente non appena viene sottoposto à carico radiale tramite il processo di lavorazione opp scalpellatura. 8 Mandrino portapunta (Accessorio) Per lavori di foratura nel metallo, nel legno e in mate- riali artficiali tramite punte con un gambo normale, à fomibile un mandrino portapunta (mass. 13 mm aper- tur). Il mandrino viene montato sull'adattatore (accessorio) per bit cacciavit. à possibile utlizzare tutti mandrini comunemente reperibili sul mercato che abbiano una madrevite 1/2“ x20 UNF (apertura mass. 13 mm).

MONTARE IL MANDRINO PORTAPUNTA

APrima di ogni intervento alla macchina, estrarre la spina dalla prese di rete. Pulire la filettatura al mandrino portapunta (accesso- rio) ed all'adattatore 14 (accessorio). Awvitare il mandrino portapunta sull'adattatore e bloc- care l'adattatore nell'attacco utensili come se fosse una punta. Per avvitare bene (30 Nm) il mandrino por- tapunta, mettere il commutatore di marcia - commuta- tore rotante 4 prowvisoriamente sulla posizione ©. pratici Non forare linee elettriche, nonchè tubazioni di gas e di acqua posate in maniera non visibile. Prima di cominciare con l'operazione di foratura, controllare le superfici uti- lizzando pe. un rilevatore di metal. Per forare nel metallo, utilizzare esclusivamente pute perfettamente in ordine e bene affilate; per forare nella pietra e nel calcestruzzo, utlizzare esclu- sivamente punte per pietra con applicazioni di plac- chette di metallo duro. Regolare il numero di giri sempre in base al tipo di materiale in lavorazione ed in base al diametro della punta. Per eseguire lavori di precisione nel metallo e nel legno, fissare la macchina in un montante per foratura (accessorio)

2] ttaliano HME 20, HMX 24 RRQ TELLO - 10 Disposizioni di manutenzione Fa Portare occhiali e cuffie di di Prima di ogni intervento alla macchina, estrarre la 4 protezione. spina dalla prese di rete. Non esercitare una pressione troppo forte: non è cosi che si raggiunge una prestazione maggiore. Durant l'operazione di scalpellatura si raggiunge il miglior effetto scalpellando di volta in volta piccoli pezzi di materiale. Durante l'operazione di scalpellatura, lavorare sempre portando gli occhiali di protezione e con l'impugnatura supplementare 12. P rima della messa in esercizio, controllare che il commutatore di marcia - commutatore rotante 4 si sia innestato nella posizione on.

FORARE LE PIASTRELLE

Preforare delicatamente la piastrella ed inserire la foratura a martello solo dopo aver perforato completa- mente la piastrella. ANVITARE L'adattatore 14 (accessorio) pud alloggiare bit cac- ciaviti. P ossono essere utilizzati bit cacciaviti comune- mente reperibili sul mercato e che abbiano un dado esagonale da 6,3 mm opp. 1/4" (DIN 3126, Forma C) 1 bit cacciaviti vengono tenuti nel'adattatore tramite una rondella. Per questo motivo, utilizzare soltanto bit che abbiano apposite tacche Mantenere sempre pulite le feritoie di ventilazione. Pulire regolarmente con uno straccio e senza deter- genti parti in materiale artiiciale che siano accessibil dall'estemo. Dopo un periodo abbastanza lungo in cui la macchina sia stata soggetta a condizioni operative estreme, sar necessario affidare la macchina ad un Centro di servizio Kress perchè venga eseguita una ispezione ed una minuziosa pulizia. La Kress riprende indietro le mac- chine fuori uso al fine di realizzare un tipo di smaltimento volto ad un rici- claggio massimo delle risorse. Grazie al sistema costruttivo modulare, le 11 Misure ecologiche macchine della Kress possono essere separate facimente secondo i diversi pi di material riciclabil. Quando la Vostra macchina Kress sarà fuori uso, riconsegnatela al Vostro Rivenditore oppure speditela direttamente alla Kress. Con riserva di modifiche
