KÄYTTÖOHJE HMX 24 KRESS

Paineilma-poravasara voidaan käyttaa yleisesti iskuporaukseen, kevyisin kivilttaustöihin ja poraukseen sekä ruuvväantöön puuhun, metalliin ja muovin.

1

Turvaohjeet ja tapaturmasuoja

Lue käytöohje kokonaan, noudata käytöohjeen turvaohjeita sekä oheen lietyn vihkosen sahkötyokalujen yleisiä turvaohjeita ennen kuin otat koneen käyttoön.

Alrrota valittomasti pistotulppa pistorasiasta, jos verkkojohdin vioittuu tyoskentelyn aikana.
A Alä koskaan työskentele laitteen kanssa, jos sen verkkojohdin on vioittunut.
A Käytä suojalaseja, suojakäsineita, kuulosuojaimia ja tukevia jalkineita.
Työskentele turvallisuussyista aina asennetulla lisäkahvalla 12.
A Alä työsta asbestipitoista ainetta.
A Alä kanna laitetta verkkojohdosta.
A Ulkona sijaitsevat pistorasiat tulee suojata vikavirtakytkimella (F1-).
A Laitteen koteloon ei saa porata reikiä kilpien tms.
kiinnytstä varten. Tämä oikosulkee suojaeristykken. Käytä tarroja koneen merkitsemiseksi.
A Jos pora odottamatta tarttu kiinni, reagoi kone voimakkaalla nykaisylla. Seiso siksi aina tukevasti ja pidä konetta kaksin kasin.

2 Kuva

1 Tyokalunpidin
2 Polynsuojus
3 Irrotushylsy
4 Kaytövalintakytkin
5 Tuuletusaukot
6 Kiertosuunnan vaihtokytkin
7 Kännistyskytkimen lukitusnuppi
8 Kännistyskytkin ja kierrosluvun saädin
9 Kierrosluvun esivalinnan säätöpyörä (vain mallissa HMX 24)
0 Iskuporaus/poraus-vaihtokytkin
11 Syvyssrajoittimen aukko
12 Lisakahva
13 Verkojhodinyksikon Iukitus
14 Ruuvinvaantokarkien ja poraistukan sovite

Käyttoohjeessa kuvatut tarvikkeet eivat välttämatta kaikki sisally toimitukseen.

3 Tekniset tiedot

Paineilma-poravasara	HME 20	HMX 24
Tuotenumero	0428 2301	0428 2501
Ottoteho	500 W	600 W
Antoteho	250 W	300 W
Elektroninen
kieroslukuohjaus	●	●
Kierrosluun esivalinta	---	●
Tyhjäkäntyikierrosluku
1. vaihde	0-1100 1/min	0-1100 1/min
2. vaihde	---	0-2500 1/min
Kierrosluku
kuormitettuna
1. vaihde, maks.	0-740 1/min	0-650 1/min
2. vaihde, maks.	---	0-1450 1/min
Iskuluku tyhjäkäynillä	maks.	maks.
	4800 1/min	4800 1/min
Iskuenergia	2,2 J	2,2 J
Kiertosuunnan valinta	●	●
Kiristyskaulan-ø	43 mm	43 mm
	Euro-normi	Euro-normi
Työkalunpidin	SDS-Plus	SDS-Plus
Poran-ø, maks.
Terås	13 mm	13 mm
Kevytmetalli	15 mm	18 mm
Puu	30 mm	35 mm
Iskuporaus betoniin	20 mm	24 mm
Suositeltava iskupora-uksen porankoko	4-12 mm	4-14 mm
Ruuvin-ø, maks.
Puu	6 mm	8 mm
Peltiin	6,3 mm	6,3 mm
Paino	2,6 kg	2,6 kg
Sujoausluokka	II/回	II/回

4 Melu-/tärinätieto

Mitta-arvot annettu EN 50 144 mukaan.

Melutaso: 85,5 dB (A)

Aänenvoimakkuus: 98,5 dB (A)

Työpaikkakohtainen meluarvo: 88,5 dB (A).

Käyttohenkilö tarvitsee kuulosuojaimia.

Tyypillisesti luokitettu kihtyvyys on 8,6 m/s2.

HME 20, HMX 24

Suomi

35

5

Lisakahvan ja verkkojohdinyksikon asennus

Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.

Käytä aina laitetta vain lisakahan 12 kanssa. Aseta lisakahva kirstyskaulaan ja kiinnita se kiristysruuvilla. Liitta verkojohdinyksikkö kaskahvaan. Pistokkeen tulee lukkiutua paikalleen.

A Käytä verkkojohdinyksikköa vain Kress-säh-kötyokalujen kanssa. Älä kokeile yksikköa muissa laitteissa.

Käytä vain alkuperäista Kress-verkkojohdinyksikköä ja vahvaa kumikaapelia (koodi H07 RN-F tai vahvempi).

6 Kayttoönotto

A Tarkista ennen käyttoönottoa, etta verkojannite vastaa laitteen tyyppikilvessä mainittua jannitetta.

KÄNNISTYS JA PYSÄYTYS

Paina tai päästä vastaavasti irti käynnistysyktkintä 8.
Käynnistysyktkimen voi lukita lukituspainikkeella 7.
Poista likitus painamalla käynnistysyktkintä 8 lyhystesti.

MEKAANINEN VAIHTEENVALITSIN

Voit valita kolme eri asento käytövalintakytmellä 4.

1 = Alhainen kierroslukualue: Iskuporaus, poraus tavallisila yli 8 mm Ø kierreporilla puuhun/metalliin ja sekoitustyö.
2 = Suuri kierroslukualue: Poraus tavallisilla kierreporilla 8 mm Ø asti.

= Ei pyorimisliikettä: Kevyet talttaustyot.

Vaihtokytkenta on parasta suorittaa koneen seistessä. Ota huomioon, etta käytövalintakytkin 4 aina voidaan siirtäa vain askel kerrallaan. Käynnistyskytkimen 8 painamisen jälkeen tai koneen käynnistyessä kytkeytyy vaihteisto esivalitulle asetuksette. Vasta silloin voidaan käytövalintakytkin 4 siirtäa seuraavaan asentoon.

PORAUS - ISKUPORAUS

Kännä vaihtokytkin 10 asentoon porausta var- ten.

Kännä vaihtokytkin asentoon iskuporausta var- ten.

Vaihtokytkenta on parasta suorittaa koneen.SEISTESSÄ. Käynnistystyktkimen 8 painamisen jälkeen tai koneen käynnistyessä kytkeytyy vaihteisto esivalitulle asetuksette.

Ohjeita: Vasen kiertosuunta iskuporauksessa vahingoittaa poraa. Kytke pois iskukoneisto työskennellesäsi timanttiporakruunulla sekä sekoitustyössa.

Käannä vaihtokytkin 4 asentoon 一 = talttaustöitä var- ten.

Käytä iskuporaukseen yksinomaan SDS-plus vartisia kovametalliporia. Tavanomaisten kaupan olevien lieriövartisten kiviporien käytto yhdess sovitteen 14 ja tavallisen poraistukan kanssa, pneumaatista vasarakoneistoa käytettäessä, ei ole mahdollista.

KIERROSUVUN SÄTÖ

Käynnistyskytkimellä 8 voit saatäa
kierrosluvun portaattomasti.
Painaessasi käynnistyskytkintä 8
keyesti alkaa koneen moottori
pyörä hitaasti; painetta lisätesäsi
kasvaa kierrosluku.

KIERROSLUVUN ESIVALINTA (HMX 24)

Saatöpyöräll 9 voidaan vaihteiden 1 ja 2 kierrosluku asettaa portaattomasti, myös koneen käydessä.

Asento A = alhaisin kierrosluku.

Asento G = suurin kierrosluku.

KIERTOSUUNNAN VAIHTO

Käytä kiertosuunnan vaihtokyt-kintä 6 vain koneen seistessä!

Tartu kiertosuunnan vaihtokytkmeen 6 molemmilta puolila.

Kiero oikealle:

Kännä kiertosuunnan vaihtokytkin 6 asentoon „R".

Kierto vasemmalle:

Kännä kiertosuunnan vaihtokytkin 6 asentoon „L".

Tärkeä! Paina aina suunnanvahtokytkin 6 kotelon vasteeseen asti, siis kunnes se lukkiutuu kuuluvasti.

Jos kiertosuunnan vaihtokytkin 6 on asentoen „R“ ja „L“ valissä, ei konetta voi käynnistää.

7 Tyokalun asennus ja irrotus

Poraus- ja taltaustyokalut kiristyvat tyokalunpitimeen 1 ilman tyokaluavainta.

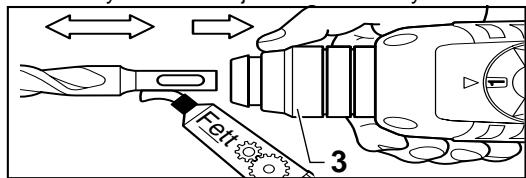

TYOKALUN ASENNUS

Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.

Puhdista tyokalun varsi ja voitele sita kevyesti.

36 Suomi

HME 20, HMX 24

Vedä lukitushylsy 3 taakse. Vi tyokalu kiertäen tyokalunpitimeen, kunnes se lukkiutuu. Irrota ote lukitushylsysta. Tarkista etta tyokalu on tukevasti kiinni.

Varo vauroittamasta polynsuojusta 2.

Vaurioitunut polynsuojus on ehdottomasti vaih-dettava uuteen!

TYOKALUN IRROTUS

Työnnä lukitushylsy 3 taakse ja vedä ulos työkalu.

TALTAN ASENNUS

Saata käytövalintakytkin 4 vãïasentoon. Voit nyt käsin käntä taltan tarvittavaan työasentoon.

Aseta tän jälkeen käytövalintakytkin 4 takaisin asentoon. Talta lukkiutuu asentoonsa heti, kun sitä kuormitetaan akselinsuuntaisesti työssä tai talta-uksessa.

8 Poraistukka (tarvike)

Normaalivartisella poralla metallin, puuhun ja muoviin paraamista varten on saatavissa poraistukka (suurin kita-aukko 13 mm). Poraistukka asennetaan ruuvinväntökarki-sovitteeseen (tarvike). Sovittee-seen voidaan asentaa mika vain tavallinen porais-tukka, jossa on 1 / 2'' x 20 UNF sisäkierre (suurin kita-aukko 13 mm).

PORAISTUKAN ASENNUS

Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.

Puhdista poraistukan (tarvike) ja sovitteen 14 (tarvike) kierteet.

Kierrä porastukka sovitteeseen ja lukitse sovite työkalunpitimeen poran ravoin. Kiristä porastukka (30 Nm, asettamalla käytövalintakytkin 4 hetkeksi asentoon =

9 Käytännon ohjeita

Alä poraa piilossa oleviin sahkojohtimiin, kaasu- tai vesiputkiin. Tarkista tyoskentelyalue etukateen esim. metallinilmaisimella.

Käytä metallia varten vain moitteettomasti teroitettuja poria ja kivea seksa betonia varten vain kovametallipintaisia kiviainensporia.

Sovita aina kierrosluku tyostettavän aineen ja porahkaisijan mukaan. Aseta kone poratelineeseen (tarvike) kun suoritat tarkkuusporauksia metallin tai puhun.

ISKUPORAUS - TALTTAUS Käytä suojalaseja ja kuulos jaimia.

Alä paina laitetta liian kovaa, tämä ei paranna tehoa.

Talttaustyössa saavutetaan paras dulos, kun vain pieni kappa Paleita murretaan irti.

A Käytä aina suojalaseja ja lisakahvaa 12 kun teet talttaustyöta. Tarkista ennen työn aloittamista, etta käytövalintakytkin 4 on lukkiutunut asentoon 一 =

Aloita laatan poraamista hitaasti. Siiry iskuporauk-seen vasta kun para on paassyt laatan lapi.

RUUVINVÄÄNTÖ

Sovitteeseen 14 (tarvike) voi asentaa ruuvinvaantokärkä. Yleisesti saatavia kärkä, joiden kuusiomitta on 6,3 mm tai 1/4 " (DIN 3126, Form C) voidaan kayttä.

Sovitteessa oleva jousirengas pitää karjet paikallaan.
Käytä siksi vain kärkiä, joissa on pitoura.

10 Huoltotoimenpiteet

Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.

Pidä aina tuuletsaukot puhtaina.

Puhdista ulkoa päästavat muoviosat kostealla rievulla, ilman pesuainetta.

Kovan, pitkäaikaisen kayton jälkeen tulisi laite tuoda Kress-huoltopajaan tarkistusta ja perusteellista puhdistusta varten.

11 Ympäristönsuoja

Kress ottaa loppuun käytetyt koneet takaisin perusaineita säastvään kierratykseen. Modularisen rakenteena ansiosta voidaan Kress-koneet hyvin yksinkertaisesti purkaa uudelleenkäytettäviksi raaka-aineiki

Palauta loppuin käytetty koneesi myymälään tai lahetä se suoraan Kressille.

Oikeus muutokiin pidetään

HME 20, HMX 24

Eληνικα

37

Xpñσ

FIN C∈ Todistus standardinmukaisuudesta

Todistamme täten ja vastaamme yksin siïtä, etta tämä tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimumsten mukainen EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 seuraavien ohjeiden märäysten mukaisesti: 73/23/ETY, 89/336/ETY, 98/37/EY.

1. Tāta sāhkötyokalua valmistetaan sureulla tarkkuudella ja se on tehtaika tarran laatutarkailun kohtenea.
2. Tastajohtuen takaamme niiden valmistus-ja materiaalvikojen velituksettoman korjauksen, jotka ilmenevat 24 kuukauden aikana lopullisen kuluttan anostpavastia. Pidatamme oikeeden korjata ti vaivtha z vialiset osat. Vaildetut, vialiset osat ovat meidan omai-suuttamme.
3. Asiaton käytö tāi kāsītelly sekā laitteen amaaminen mualla kuin valtuutetuissa kojaruspajoissa johtav takuun raukeamiseen. Käytössä kuluvat osat eivat kuulu takuun piriiin.
4. Takuukorvausvaatimus voidaan hyvaksya vain, kun viasta ilmoiteaan valmistajalle valittomasti sen havaitsemisen jalkeen (myoskin kuljetusvahingot). Takuuaika ei pidenny takuukorjaustapauksessa.
5. Laheta laite vahinkotapauksss avalmistajalle tait valtuetttuun likkeseen ja liita mukaan tayetyt takuukortti ja lyhyt selostus laitte viasta. Liiita mukaan ostodostidus.
6. Takaamamme takueehdot sulkevat ulkopuolelle kaikki asiakkaan esittamat takuethetain sisalymtattom vaatmukset - etenkin oikeus vahingonkorvaausvaatimumen mutokseen, rajaitukseen tai vahingonkorvaausvaatimuksen voimaansaatamseen.
7. Ostajalla on kuitenkin oikeus valinnan mukaan vahennykkeen (ostohintaa pienennetaan) tai muutokseen (kaupa puretaan), sos emmem onnistu korjaamaan ilmennyttia VKAA kohtuullisen ajan kulussa.
8. Lain mukaisia (SS 463, 480 pykälä 2,635 BGB-Saksalainen lakirjä) vahingon-korvausvaatimuksa e iida voulse ulkepouollele, mi kälä laite e vistaa valmistjan ilmoitamia ominaisuksa.
9. Kohtien 7 ja 8 mukaiset märäykset patevät vain Saksan liittotasa-vallassa.
