BRUGSANVISNING HMX 24 KRESS

7 HME 20/HMX 24 - Titel.book Seite 28 Mitiwoch, 1. August 2001 11:27 11 / HME 20, HMX 24 Anvendelse Pneumatik-borehammeren kan benyttes ti almindelig hammerboring, ti letmejselarbejde i sten og tl boring samt skruning i træ, metal og plastic. 1 Sikkerhedsforskrifter og N beskyttelse mod uheld Læs brugsvelledningen helt igennem, for maskinen tages i brug. Sorg desuden for at folge sikkerhedsfor- skrfteme i nærværende vejledning samt de alminde- lige sikkerhedsforskrifter for el-værktai i vedlagte hæfte. AHvis netkablet beskadiges under arbejdet, skal net- stikket trækkes ud med det samme. AArbejd aldrig med beskadigede netkabler. ABær beskytelsesbriller, hgreværm, beskyttelses- handsker og fastsiddende fodtaj. AA sikkerhedsmæssige grunde skal det ekstra- händgreb 12 altid være monteret under arbejdet. AUndgË bearbejdning af asbestholdigt materiale. AMaskinen/apparatet mà ikke bæres i kablet. AStkdéser ti udendors brug skal altid være sikret Via en fejlstombeskyttelseskontakt (F1). AvVærktojet mà ikke kendetegnes ved at bore i huset Beskyttelsesisoleringen sættes ud af funk- tion. Benyt klæbeetiketter. AHvis borehammeren uventet skulle komme til at sidde fast, reagerer maskinen med et ryk. Sarg derfor altid for at stà rigtigt og hold værktajet fast med begge hænder. 2 Fig. 1 Værktajsholder 2 Stovhætte 3 Sikkerhedskappe 4 Gearvalg-/omdrejningsvælger 5 Ventilationshuller 6 Retningsomskifter 7 Läseknap for tænd-/sluk-kontakt 8 Tænd-/sluk-kontaktstyring af omdrejningstal 9 Indstilingshjul omdrejningstal (kun HMX 24) 10 Omskifter boring/hammerboring 11 Holder for dybdeanslag 12 Ekstra-händgreb 13 Läs netkabelmodul 14 Adapter for skrue-bits/borepatron Illustreret eller beskrevet tilbehor er ikke ngdven- digvis indeholdt i leverancen. 3 Tekniske data Pneumatik- HME 20 HMX 24 borehammer Varenummer 04282301 |0428 2501 Optagen effekt 500 Watt |600 Watt Afgiven effekt 250 Watt |300 Watt Elektronisk styring af | + . Omdrejningstal _— . Omdrejningstal, ubelastet

7 HME 20/HMX 24 - Titel.book Seite 29 Mittwoch, 1. August 2001 11:27 11 / Dansk [29 5 [Montering af ekstra-händgreb og netkabelmodul ATræk netstikket ud, far ethvert arbejde pà værkta- jet pâbegyndes. Benyt kun værktgjet forbindelse med ekstra-händ- grebet 12. Det ekstra-händgreb placeres pà spænde- halsen og fastspændes med spændeskruen. Tilslut netkabelmodulet ti händgrebet. Stikket skal falde i indgreb. ABenyt kun netkabelmodulet til Kress-el-værkto) Forsag ikke at benytte modulet til andre apparater. Benyt kun originale Kress-netkabelmoduler (mindst tung gummislangeledning (kodebetegnelse HO7RN-F.) 6 Ilbrugtagning AFor værktojet tages i brug, skal detkontrolleres, at netspændingen stemmer overens med angivel: seme pà værktgjets typeskilt.

Tænd-/sluk-kontakten 8 tykkes ind eller slippes. Tænd-/sluk-kontakten kan arreteres med lseknappen 7. Tænd-/sluk-kontakten kan arreteres med léseknappen 8 i et kort gjeblik og derefter slippe den. MEKANISK GEARVALG Gearvalg-/omdrejningsvælgeren 4 kan indstiles i tre forskellige trin. 1=Omrâde med lavt omdrejningstal: Hammerbo- ring, boring med normale spiralbor i træ/metal over 8 mm 9 0g rorearbejde. 2 = Omräde med hojt omdrejningstal: Boring med normale spiralbor indtil 8 mm 9. = Ingen drejebevægelse: Let mejselarbejde. Der kan bedst omskiftes fra hammerboring til mejs- ling, nèr værktojet stàr stille, Bemeærk at gearvalg-/ omdrejningsvælgeren 4 kun kan skis et trin ad gan- gen. När der tykkes pà tænd-/sluk-kontakten 8 hhv. nèr maskinen starter, skifter gearet til det indstllede tin. Forst derefter kan gearvalg-/omdrejningsvælge- ren 4 skiftes til den næste indstiling,

BORING - HAMMERBORING

Til borearbede stilles omskifteren 10 pà «>. Til hammerboring stilles omskifteren pà &=. Der kan bedst omskiftes fra hammerboring til mejs- Ing, nâr værktajet stér stille. Nër der trykkes pà tænd- Isluk-kontakten 8 hhv. nâr maskinen starter, skifter gearet til det indstillede trin. Henvisninger: Venstrelgb under hammerboring beskadiger boret. Ved arbejde med diamant-borekro- ner og ved rgrearbejde slukkes slagværket. Til mejselarbejde stilles vælgeren 4 pà ©. Benyt udelukkende härdmetalbor med SDS-plus- skaft til hammerboring. Det er ikke muligt at bruge almindelige stenbor med cylinderskaft v.h.a. adapte- ren 14 og en almindelig borepatron, nàr det pneuma- üiske hammerværk skal benyttes.

STYRING AF OMDRE] NINGSTAL

Tænd-/sluk-kontakten 8 giver mulighed for en tinlgs styring af Re omdrejningstallet. Ved et let tryk ED À pà tœnd-sukkontakten 8 begyn- der værktajet langsomt at dreje; omdreiningstallet ages med tita- gende tyk. INDSTILLING AF OMDRE] NINGSTAL (HMX 24) Indstilingshjulet 9 giver mulighed for en trinlgs indstil- ling af omdrejningstallet i gear 1 og 2 - ogsà medens værktajet er i gang. Position À = laveste omdrejningstal.

ÆNDRING AF OMDREJ NINGSRETNING

& Tryk kun pà retningsomskifteren 6, R 9 Grib fati retningsomskifteren 6 pà begge sider. Venstrelgb: Retningsomskifter 6 stilles pà L". Vigtigt! Trykretningsomskifteren 6 heltind indtil stop hak Hvis retningsomskifieren 6 stêr mellem pos. ,R" og Position G = hajeste omdrejningstal. nêr værktojet stèr stile! Hojrelgb: Retningsomskifter 6 stilles pà ,R“. p4 huset, dvs. indtil den falder mærkbart i .L', kan værktajet ikke tændes. 7 Isætning/udtagning af værktoj Værktsjsholderen 1 fastspænder bore- og mejsel- værktaj uden brug af værktajsnagle.

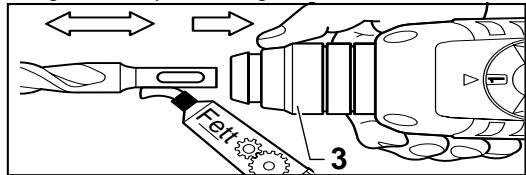

ATræk netstikket ud, far ethvert arbejde pà værkta- jet pébegyndes. Rengor værktojsskaftet og indfedt det en smule. Træk sikkerhedskappen 3 tibage. Værktajet skal dre- jes, nèr det fgres ind i værktisholderen, indtil det falder i indgreb. Slip lésekappen. Kontrollér værktojet for korrekt montering

HME 20, HMX 24 Vær opmærksom pà, at stavhætten 2 ikke beskadi- ges. En beskadiget stovhætte skal ubetinget udskiftes!

UDTAGNING AF VÆRKTO]J

Skub sikkerhedskappen 3 bagud og træk værktojet ud.

INDSTILLING AF MEJ SEL

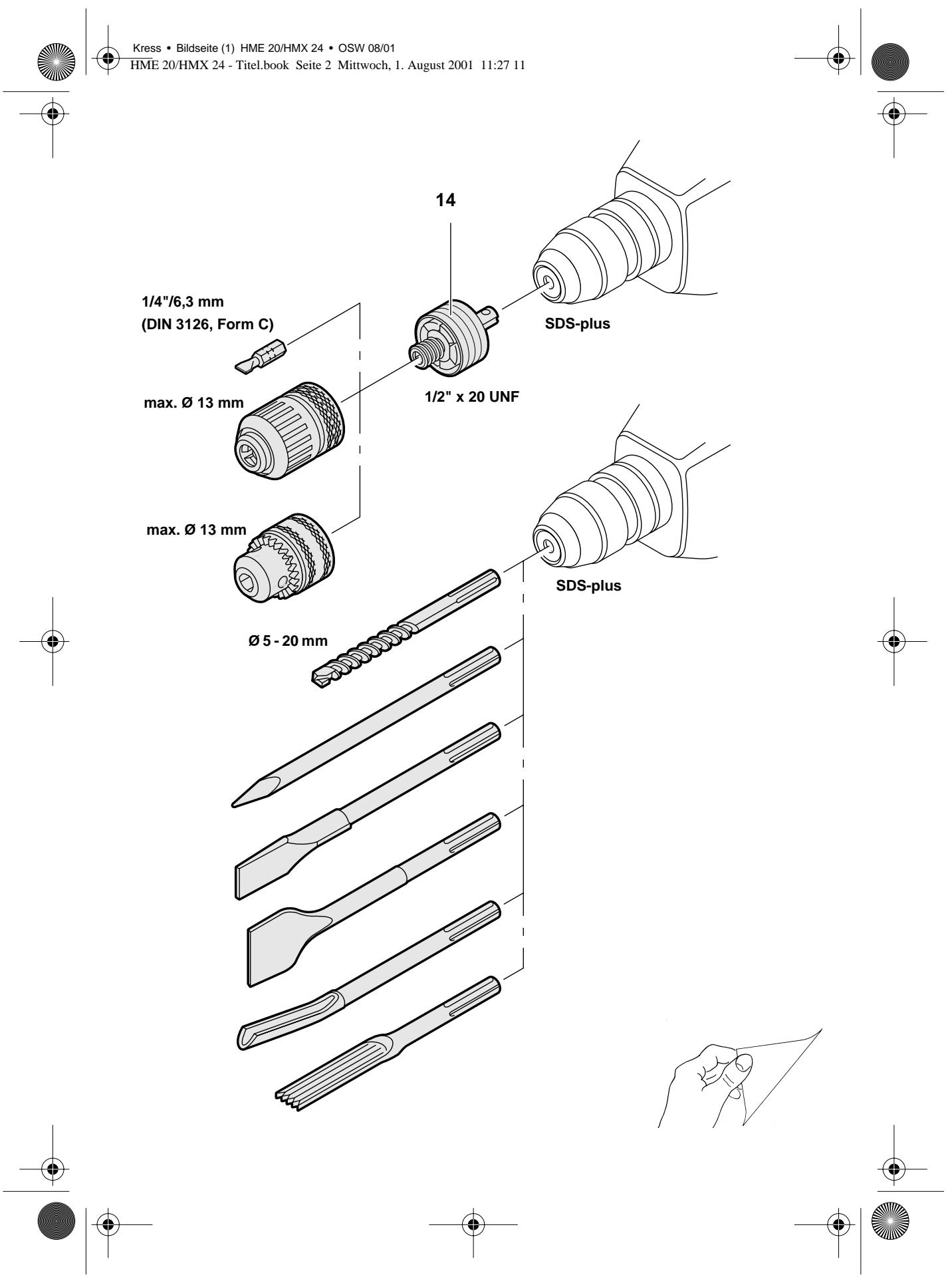

Sæt gearvalg-/omdrejningsvælgeren 4 i en mellem- position. Mejslen kan derefter drejes manuelt i den nadvendige arbejdsposition. Stil derefter gearvalg-/omdreiningsvælgeren 4 i posi- ion c— igen. Mejslen falder automatisk i hak, när den belastes under arbejdet hhv. mejslingen. 8 Borepatron (tilbehor) Til borearbejde i metal, træ og plastic med bor med normalt skaft fs en borepatron med en spændevidde pä max. 13 mm. Borepatronen monteres pà adapte- ren (tlbehgr) for skrue-bits. Det er muligt at benytte normale borepatroner med et indvendigt gevind pà 1/2" x 20 UNF (spændevidde max. 13 mm).

MONTERING AF BOREPATRON

ATræk netstikket ud, for ethvert arbejde pà værkte- jet pâbegyndes. Gevind renses pé borepatron (tibehar) og adapter 14 (ülbehon). Skru borepatronen pà adapteren og fastiès adapteren i værkthgjsholderen som et bor. Borepatronen fast- spændes (30 Nm) ved atstille gearvalg-/omdrejnings- vælgeren 4 midlertidigt i position ©. 9 Ipraksis Borikke i skjuite elektriske lednin- ger samt gas- og vandrr. Under- 599 de flader, som skal bearbej- des, far arbejdet pâbegyndes (f.eks. med en metaldetektor). Benyt til metal altid felfrit væssede bor, til sten og beton kun stenbor af härdt metal (HM). Tilpas altid omdrejningstallet i forhold til det arbejds- materiale, som skal bearbejdes, og borediameteren. Til nojagtigt arbejde i metal og træ sættes boreham- meren i en borestander (tlbehor).

Udav ikke for stort modtryk. Borekapaciteten ages ikke derved. Under mejslearbejdet opnès det bedste resultat ved kun at bryde smä materialestykker ud AMeislearbeide mâ kun udfares med beskyttelses- briller og ekstra-händgreb 12. Kontrollér for ibrug- tagningen, at gearvalg-/omdrejningsvælgeren 4 er faldet à indgreb i stiling o=

En flse forbores langsomt. Forst nâr sen er boret igennem, stilles om til hammerboring. SKRUNING Adapteren 14 (tlbehor) kan optage skrue-bits. Der kan benyttes almindelige bits med et sekskantet mêl pà 6,3 mm hhv. 1/4" (DIN 3126, form C). Skrue-bits holdes fast i adapteren med en fjederring. Derfor skal de benyttede bits altid være forsynet med Kærv. 10 Service ATræk netstikket ud, for ethvert arbejde pà værkto- jet pâbegyndes. Sarg for, at ventilationshulleme altid er rene. Plasticdele, som ertilgængelige udefra, tarres afmed en klud uden renggringsmiddel med regelmæssige mellemrum. Hvis værktajet har været benyttet intensivt i længere tid, skal detinspiceres og renses grundigt pà etKress- serviceværksted. Udsorteret værktej kan afleveres hos Kress, som sgrger for, atde indgâr i et ressource-besparende recycling- 11 Miljobeskyttelse system. Da Kress-værktoj er modul- opbygget, er det meget nemit at skille dem ad i deres forskellige genanven- delige materialer. Aflevér Deres udsorterede Kress-værktaj hos Deres forhandler eller send det direkte til Kress. Ret til ændringer forbeholdes
