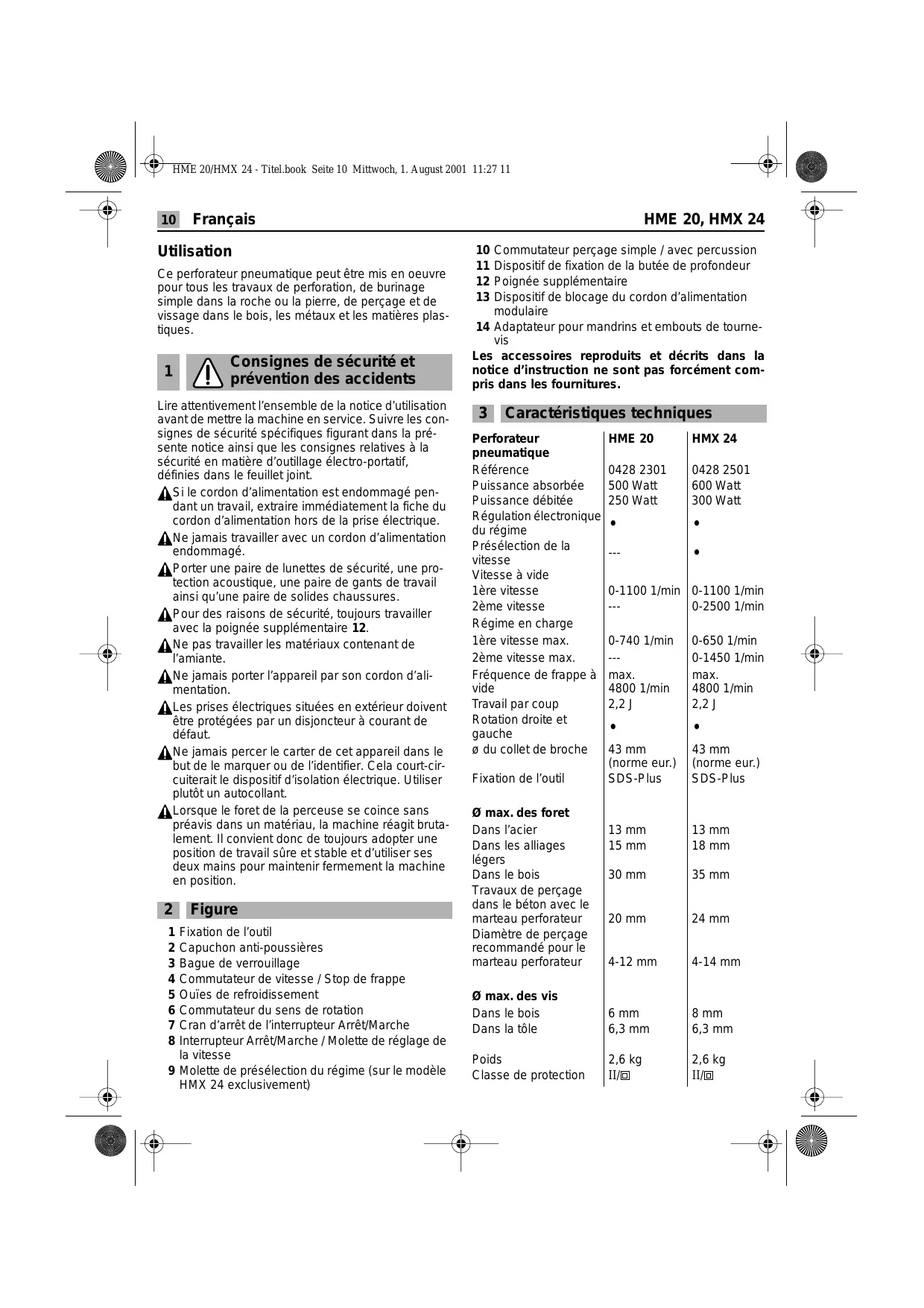

7 HME 20/HMX 24 - Titel.book Seite 10 Mitiwoch, 1. August 2001 11:27 11 / HME 20, HMX 24 Utilisation Ce perforateur pneumatique peut être mis en oeuvre pour tous les travaux de perforation, de burinage Simple dans la roche ou la pierre, de perçage et de vissage dans le bois, les métaux et les matières plas- tiques.

Lire attentivement l'ensemble de la notice d'utilisation avant de mettre la machine en service. Suivre les con- signes de sécurité spécifiques figurant dans la pré- sente notice ainsi que les consignes relatives à la sécurité en matière d'outillage électro-portatif, définies dans le feuillet joint. À le cordon d'alimentation est endommagé pen- dant un travail, extraire immédiatement la fiche du cordon d'alimentation hors de la prise électrique. ÀNe jamais travailler avec un cordon d'alimentation ‘endommagé. AP orter une paire de lunettes de sécurité, une pro- tection acoustique, une paire de gants de travail ainsi qu'une paire de solides chaussures. Pour des raisons de sécurité, toujours travailler avec la poignée supplémentaire 12. ÀÂe pas travailler les matériaux contenant de l'amiante. ÂNe jamais porter l'appareil par son cordon d'ali- mentation. Les prises électriques situées en extérieur doivent être protégées par un disjoncteur à courant de défaut. ÀÂe jamais percer le carter de cet appareil dans le but de le marquer ou de l'identifier. Cela court-cir- cuiterait le dispositif d'isolation électrique. Utiliser plutôt un autocollant. Aorsque le foret de la perceuse se coince sans préavis dans un matériau, la machine réagit bruta- lement. Il convient donc de toujours adopter une position de travail sûre et stable et d'utiliser ses deux mains pour maintenir fermement la machine en position. Consignes de sécurité et prévention des accidents 2: Figure 1 Fixation de l'outil 2 Capuchon anti-poussières 3 Bague de verrouillage 4 Commutateur de vitesse / Stop de frappe 5 Ouies de refroidissement 6 Commutateur du sens de rotation 7 Cran d'arrêt de l'interrupteur ArrêtMarche 8 Interrupteur Arrét/Marche / Molette de réglage de la vitesse 9 Molett de présélection du régime (sur le modèle HMX 24 exclusivement) 10 Commutateur perçage simple / avec percussion 11 Dispositif de fixation de la butée de profondeur 12 Poignée supplémentaire 13 Dispositif de blocage du cordon d'alimentation modulaire 14 Adaptateur pour mandrins et embouts de toune- vis Les accessoires reproduits et décrits dans la notice d'instruction ne sont pas forcément com- pris dans les fournitures. 3 Caractéristiques techniques Perforateur HME 20 HMX 24 pneumatique Référence 04282301 |0428 2501 Puissance absorbée [500 Watt |600 Watt Puissance débitée [250 Watt |300 Watt Régulation électronique] , . du régime Présélection de la L . vitesse Vitesse à vide 1ère vitesse 0-1100 1/min |0-1100 1/min 2ème vitesse _ 0-2500 1/min Régime en charge 1ère vitesse max. 0-740 1/min_ |0-650 1/min 2ème vitesse max. | 0-1450 L/min Fréquence de frappe à | max. max vide 4800 1/min | 4800 1/min Travail par coup 22] 22] Rotation droite et . . gauche 9 du colletde broche |43 mm 43 mm {norme eur.) | (norme eur.) Fixation de l'outil SDS-Plus |SDS-Plus 9 max. des foret Dans l'acier 13 mm 13mm Dans les alliages 15 mm 18 mm légers Dans le bois 30 mm 35 mm Travaux de perçage dans le béton avec le marteau perforateur | 20 mm 24 mm Diamètre de perçage recommandé pour le marteau perforateur [4-12mm |4-14mm 9 max. des vis Dans le bois 6mm 8mm Dans la tôle 63mm 6,3 mm Poids 2,6 kg 2,6 kg Classe de protection | IE IG

7 HME 20/HMX 24 - Titel.book Seite 11 Mitiwoch, 1. August 2001 11:27 11 / Français M1 4 Bruits et vibrations Valeurs de mesures obtenues conformément à la norme européenne EN 50 144. Intensité de bruit: 85,5 dB (A) Niveau de bruit: 98,5 dB (A) Niveau d'émission acoustique au poste de tra- vail: 88,5 dB (A). Les utilisateurs doivent porter une protection acousti- que. L'accélération réelle mesurée est 8,6 m/s2. Assemblage de la poignée 5 supplémentaire et du cordon d'alimentation modulaire AToujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entre- prendre une quelconque intervention sur l'appareil lui-même. Cet appareil ne doit être utilisé qu'avec la poignée supplémentaire 12. Monter la poignée supplémen- taire sur le collet de broche. Visser et bloquer la vis. Raccorder le cordon d'alimentation modulaire à la poi- gnée de l'appareil. La fiche doit enclencher. Anutiiser le module de cordon d'alimentation qu'avec les outillages électroportatifs Kress. Ne jamais tenter d'y raccorder un appareil d'un autre constructeur. N'utiliser que les cordons d'alimentation modulaires Kress d'origine, à savoir: les gaines en caoutchouc lourdes (code de référence HO7 RN-F). 6 Mise en service AAvant de mettre l'appareil en service, toujours s'assurer au préalable que la tension fournie par le secteur coïncide bien avec celle qui est indiquée sur la plaquette signalétique de l'appareil.

MISE EN MARCHE / ARRET

Enfoncer, respectivement relâcher, l'interrupteur Marche/Arrêt 8. L'interrupteur Marche/Arrêt peut être verrouillé en position "Marche" via le cran d'arrêt 7. Pour désac- ver ce verrouillage, enfoncer brièvement puis relà- cher l'interrupteur Marche/Arrêt 8.

SELECTION MANUELLE DE LA VITESSE

Au moyen du commutateur de vitesse/stop de frappe 4, il est possible de choisir entre trois positions différentes. 1= Plage de vitesse réduite: Travaux de perçage en frappe, travaux de perçage avec forets hélicoï- daux normaux, diamètre supérieur à 8 mm, dans le bois/le métal et travaux avec agitateur. 2 = Plage de vitesse élevée: Travaux de perçage avec forts hélicoïdaux normaux, diamètre inférieur à8mm. t= = Rotation désactivée: pour les petits travaux de burinage Le mieux est de commuter à l'arrêt total de la machine. Veiller à ce que le commutateur de vitesse/ stop de frappe 4 ne se laisse commuter que d'une position à la fois. Après avoir actionné l'interrupteur Marche/Arrêt 8 ou lors du démarrage de la machine, l'engrenage s'enclenche dans la position sélec- tionnée préalablement. Ce n'est qu'à ce moment là que le commutateur de vitesse/stop de frappe 4 peut être commuté sur la prochaine position. PERÇAGE - PERÇAGE AVEC PERCUSSION Pour effectuer un perçage sans percussion, mettre le commutateur 10 sur la position «a. Pour effectuer un perçage avec percussion, mettre le commutateur sur la position (=. Le mieux est de commuter à l'arrêt total de la machine. Après avoir actionné l'interrupteur Marche/ Arrêt 8 ou lors du démarrage de la machine, l'engre- nage s'enclenche dans la position sélectionnée préa- lablement. Remarque: Lorsqu'un foret est monté sur la broche, le fait d'utiliser la rotation à gauche endommage le foret. Lors de travaux avec des couronnes diaman- tées et lors de travaux avec un agitateur, mettre le mécanisme de frappe hors fonctionnement. Pour procéder à des travaux de burinage, mettre le commutateur 4 sur la position ==. Pour les travaux de perçage en frappe, utiliser exclusivement des forets carbure avec queue SDS-plus. I! n'est pas possible d'utiliser des forets à pierre à queue cylindrique, comme on les trouve dans le commerce, avec l'adaptateur 14 et le mandrin de perçage habituel en travaillant avec le mécanisme de frappe pneumatique. RÉGLAGE DE LA VITESSE DE ROTATION La conception de l'interrupteur Marche/Arrêt 8 permet à l'utilisa- teur de régler la vitesse de rotation ED | de menière parfaitement continue et progressive. Une légère pres- sion sur l'interrupteur Marche/ Arrêt 8 permet de lancer la broche à faible régime Plus la pression exercée surl'interrupteur croît et plus la vitesse de rotation augmente.

4 A 2 HME 20/HMX 24 - Titel.book Seite 12 Mittwoch, 1. August 2001 11:27 11 / e Fs & 7 12] Franç HME 20, HMX 24 | PRESELECTION DE LA VITESSE DE ROTATION RETRAIT DE L'OUTIL (HMX 24) Repousser la bague de verrouillage 3 vers l'arrière La molette 9 sert à présélectionner de manière cont- Extraire l'outil hors de la fixation. nue la vitesse de rotation des plages de vitesse 1 et 2. , Ce réglage agit aussi sur la broche en rotation. MISE EN PLACE D'UN BURIN Position A = vitesse de rotation la plus réduite. Position G = vitesse de rotation la plus élevée. Mettre le commutateur de vitesse / stop de frappe 4 dans une position intermédiaire. Ceci fait, l'outil de burinage se laisse tourner sans difficulté dans la posi- COMMUTATION DU SENS DE ROTATION tion de travail désirée. Le commutateur de sens de rot Remettre ensuite le commutateur de vitesse / stop de ion 6 ne doittre actionné que lors- frappe 4 sur la position c—». Le burin s'encliquette que la machine est à l'arrêt com- automatiquement dès qu'il est sollicité radialement plet! par le processus de travail et de burinage. Saisir le commutateur de sens de rotation 6. 8 Mandrin (accessoire) Rotation à droite: _ mettre le commutateur de sens de rotation 6 sur la position ,R‘. Rotation à gauche: mettre le commutateur de sens de rotation 6 sur la position ,L". Pour réaliser des travaux de perçage dans le métal, le bois etles matières plastiques au moyen d'un foret à queue cylindrique, l'utilisateur peut faire appel à un mandrin (de 13 mm d'ouverture maximale), livrable Important! Appuyer chaque fois à fond le en tant qu'accessoire. Ce mandrin se monte sur commutateur de sens de rota- l'adaptateur (accessoire) permettant d'utiliser le pro- tion 6, c'est-à-dire veiller à ce gramme d'embouts de toumevis. L'appareil est com- qu'il s'encliquette de façon per patible avec n'importe quel mandrin conventionnel ceptible. doté d’un filetage intérieur 1/2" x 20 UNF (de 13 mm Lorsque le commutateur de sens de rotation 6 a été d'ouverture maximale) mis sur une position intermédiaire entre ,R" (rotation , à droite) et ,L" rotation à gauche), l'appareil ne se MONTAGE D'UN MANDRIN | | oO) met pas en marche. AToujours extraire la fiche du cordon d'alimentation oO) modulaire hors de la prise électrique avant d'entre-

7. Mise en place / Retrait de l'outil prendre une quelconque intervention sur l'appareil Ï

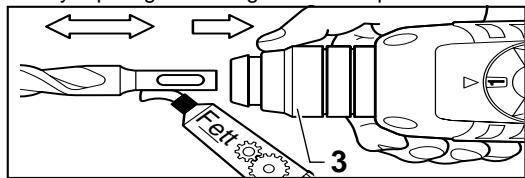

ui-même. La fixation de l'outil 1 est conçue de manière à rece- Nettoyer le filetage du mandrin (accessoire) ainsi que voir et à bloquer les forets et autres burins sans l'aide celui de l'adaptateur 14 (accessoire) d'aucune clé. Visserle mandrin sur l'adaptateur. Mettre l'adaptateur MISE EN PLACE DE L'OUTIL en position dans la fixation d'outil. Le verrouiller AToujours extraire la fiche du cordon d'alimentation Comme s'ils'agissait d'un simple foret. Pour bloquer le modulaire hors de la prise électrique avant d'entre- Mandrin (30 Nm), mettre le commutateur de vitesse / prendre une quelconque intervention sur l'appareil Stop de frappe 4 sur la position c—. lui-même Nettoyer puis graisser légèrement la queue de l'outil. 9 Conseils pratiques Ne pas percer de trous à travers des gaines électriques ou des con- duites d'eau ou de gaz dissimu- lées. Avant de percer, procéder toujours à un examen de la paroi considérée. Si nécessaire, faire Repousser la bague de verrouillage 3 vers l'arrière. appel à un détecteur de métal Introduire l'outil dans la fixation tout en imprimant à POUr percer dans les métaux il convient de toujours l'outil un mouvement de rotation selon son axe princi- … Utliser un foret parfaitement affüté et en excellent pal, jusqu'à ce qu'il enclenche. Relâcher la bague de état. Pour percer la pierre ou le béton, utliser des verrouillage 3. Contrôler enfin que l'outil estbienen forets à mise au carbure. place et parfaitement maintenu. Ajuster toujours la vitesse de rotation du foret au Veiller à ne pas endommager le capuchon anti-pous- Matériau à travailler d'une part et au diamètre du foret sières 2. mis en oeuvre d'autre part. Pour travailler de manière Remplacer sans délai tout capuchon antpous- °°" plus précise dans les méfaux ou dans le bois, emplacer sans ire appel à un support de preçage (accessoire). 4 sières détérioré!

HME 20, HMX 24 4 A É 27 HME 20/HMX 24 - Titel.book Seite 13 Mittwoch, 1. August 2001 11:27 11 / Français M3 TRAVAUX DE PERFORATION, Fe DE BURINAGE Porter des lunettes de sécurité 2 ainsi qu'une protection acousti- que. Ne pas exercer de pression exagérée. Cela ne contri- bue pas à améliorer les performances de la machine. Pendant les travaux de burinage, les meilleures per- formances sont obtenues lorsque les morceaux de matériau abattus sont de petite taille. AP endanties travaux de burinage, travailler toujours avec une paire de lunette de sécurité. La poignée supplémentaire 12 doit être montée. Avant de mettre la machine en marche, s'assurer que le commutateur de vitesse / stop de frappe 4 est bien dans la position =.

PERÇAGE DANS DU CARRELAGE

Le perçage d'un carreau de faïence doit s'effectuer à petite vitesse, N'activer le mécanisme de frappe qu'après avoir complètement traversé le carreau de faïence. VISSAGE L'adaptateur 14 (accessoire) permet d'utiliser les embouts de tournevis. Il est compatible avec les embouts de tournevis du commerce dotés d'une queue six pans de 6,3 mm (1/4", DIN 3126, profil C). Les embouts de tournevis sont maintenus dans l'adaptateur par un ressort. Il convient donc de ne tra- vailler qu'avec des embouts dotés d'une rainure laté- rale. 10 Interventions de maintenance AToujours extraire la fiche du cordon d'alimentation modulaire hors de la prise électrique avant d'entre- prendre une quelconque intervention sur l'appareil lui-même. Les ouïes de refroidissement de la machine doivent rester propres Essuyer régulièrement les pièces en matière plast- que accessibles de l'extérieur avec un chiffon humide mais non imbibé de produit de nettoyage. Après avoir exploité la machine de manière intensive pendant une longue période, la confier à un centre de service agréé Kress afin qu'elle soit inspectée sérieusement et complètement nettoyée. 11 Protection de l'environnement Kress reprend les machines rebutées PF. afin que les différentes pièces dont elles sont constituées alimentent un Les processus de récupération des matiè- res premières. Grâce à leur concep- tion modulaire, la séparation des élé- ments récupérables des machines Kress peut s'effec- tuer dans de bonnes conditions. A l'occasion de la mise au rebut d'une machine Kress usagée, apporter la machine au revendeur. Il est éga- lement possible à l'utilisateur de nous l'envoyer direc- tement. Sous réserves de modifications techniques
