Producttype	iSCSI-server, in rek monteerbaar (rackmount)
Merk	Buffalo
Model	TS-IGL-R5 RACKMOUNT
Categorie	Computer server
Afmetingen (L x H x D)	430 x 86 x 350 mm
Gewicht	9,8 kg
Voeding	100-240 V AC, 50-60 Hz
Stroomverbruik	17-56 W (afhankelijk van grootte)
Netwerkinterface	1 Gigabit Ethernet-poort (RJ-45)
Netwerknormen	IEEE 802.3u (100BASE-TX), IEEE 802.3 (10BASE-T), 1000BASE-T
USB-poorten	2 USB 2.0-poorten (type A)
Bedrijfstemperatuur	0 tot 45 °C
Bedrijfsvochtigheid	20 tot 80 % (niet condenserend)
Inhoud verpakking	Eenheid, Ethernet-kabel, stroomkabel, installatie-cd-rom, snelle installatiegids, garantiekaart
Belangrijkste functies	iSCSI-server, netwerkopslag (NAS), gecentraliseerde back-up, bestandsdeling
iSCSI-ondersteuning	Ja, ingebouwde iSCSI-initiatorverbinding
Emissieklasse	Klasse B (residentieel gebruik, mogelijke radiostoring)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen of vloeistoffen. Voor reiniging loskoppelen.
Veiligheid	Niet blootstellen aan vocht of warmtebronnen. Gebruik in een geventileerde omgeving. Houd u aan de spanningsvoorschriften.
Reserveonderdelen en repareerbaarheid	Neem contact op met Buffalo-support voor compatibele onderdelen. Reparatie door een professional wordt aanbevolen.
Algemene informatie	Meertalige handleiding te downloaden op de Buffalo-website. Technische ondersteuning in meerdere talen (Engels, Duits, Frans, Italiaans, Spaans). E-mail: [e-mail]

Veelgestelde vragen - TS-IGL-R5 RACKMOUNT BUFFALO

Hoe installeer ik de Buffalo TS-IGL-R5 server?

Plaats de TeraNavigator-cd in uw computer. De configuratie start automatisch. Zo niet, voer TSnavi.exe uit (Start > Uitvoeren, typ d:\TSnavi.exe). Klik op 'Begin Installation'. Volg de wizard om de TeraStation fysiek aan te sluiten en de software te installeren. Na installatie begeleidt de iSCSI-tool u bij het registreren van de schijf en het maken van een volume.

Hoe configureer ik de iSCSI-verbinding onder Windows?

Nadat u de iSCSI-verbindingstool (via de cd) hebt geïnstalleerd, start u deze en klikt u op 'Register the iSCSI Hard Disk'. Vink 'Resume connection at start up' aan en klik op 'Connect'. Open vervolgens Schijfbeheer, initialiseer de schijf en maak een volume met de wizard.

Wat te doen als de server niet wordt gedetecteerd door TeraNavigator?

Controleer of de TeraStation correct is aangesloten op het netwerk en is ingeschakeld. Zorg ervoor dat uw computer zich in hetzelfde subnet bevindt. Probeer de TeraStation opnieuw op te starten. Als het probleem aanhoudt, raadpleeg dan de probleemoplossingsgids of neem contact op met Buffalo-ondersteuning.

Hoe voeg ik een nieuw volume toe aan de server?

Open Schijfbeheer (via 'Launch Disk Management'), de TeraStation wordt weergegeven als een schijf. Dubbelklik op de zwarte balk erboven. De wizard 'New Volume' begeleidt u: kies het volumetype, voeg dynamische schijven toe, selecteer de stationsletter en het formaat, en voltooi.

Hoe reset ik het beheerderswachtwoord?

De handleiding beschrijft het resetten niet in detail. Meestal gebruikt u de resetknop aan de achterkant van de behuizing (5-10 seconden ingedrukt houden) om terug te keren naar de fabrieksinstellingen. Raadpleeg de volledige handleiding voor meer details.

Welk type harde schijven zijn compatibel met de TS-IGL-R5?

De handleiding specificeert geen compatibele schijven. Buffalo raadt aan om harde schijven uit de Buffalo-serie of standaard 3,5-inch SATA/SAS-schijven te gebruiken. Controleer de compatibiliteit op de officiële website.

Hoe krijg ik extern toegang tot de server?

De server is toegankelijk via het lokale netwerk via het iSCSI-protocol. Voor externe toegang moet u een VPN configureren of bestandsdelingsoplossingen gebruiken. De handleiding behandelt externe configuratie niet.

Hoe werk ik de firmware bij?

De handleiding geeft geen procedure. Log meestal in op de webinterface van de server (via TeraNavigator) en zoek naar updates in de systeeminstellingen. Download de firmware van de Buffalo-website en volg de instructies.

Wat te doen bij stroomuitval?

Zorg ervoor dat de TeraStation is aangesloten op een stopcontact met overspanningsbeveiliging. Als er een stroomstoring optreedt, beveiligt het apparaat zichzelf automatisch. Controleer na het opnieuw opstarten de integriteit van de volumes via de beheertool.

Hoe maak ik een back-up van de gegevens op de server?

U kunt de ingebouwde back-upfunctie (indien beschikbaar) gebruiken of bestanden via het netwerk kopiëren. Voor regelmatige back-ups configureert u back-upsoftware die compatibel is met iSCSI-volumes.

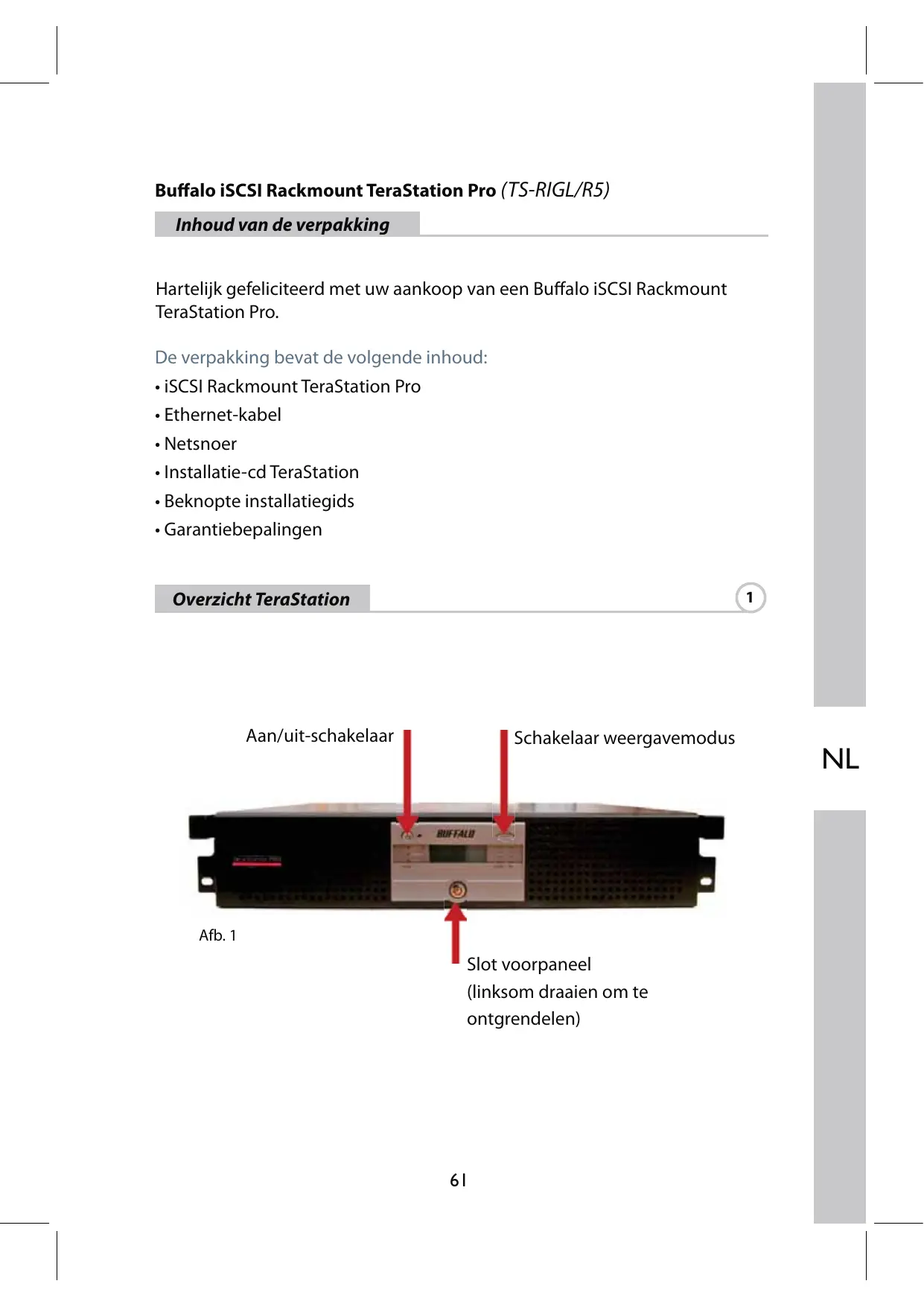

GEBRUIKSAANWIJZING TS-IGL-R5 RACKMOUNT BUFFALO

Inhoud van de verpakking

Hartelijk gefeliciteerd met uw aankoop van een Buffalo iSCSI Rackmount TeraStation Pro.

De verpakking bevat de volgende inhoud:

iSCSI Rackmount TeraStation Pro
- Ethernet-kabel
- Netsnoer
Installatie-cd TeraStation
- Beknopte installmentegids
- Garantiebepalingen

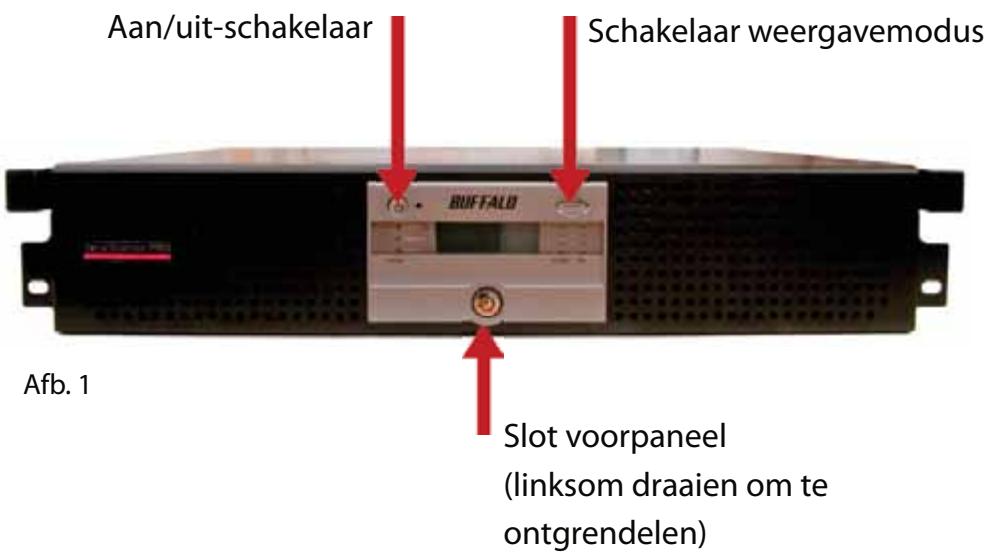

Overzicht TeraStation

1

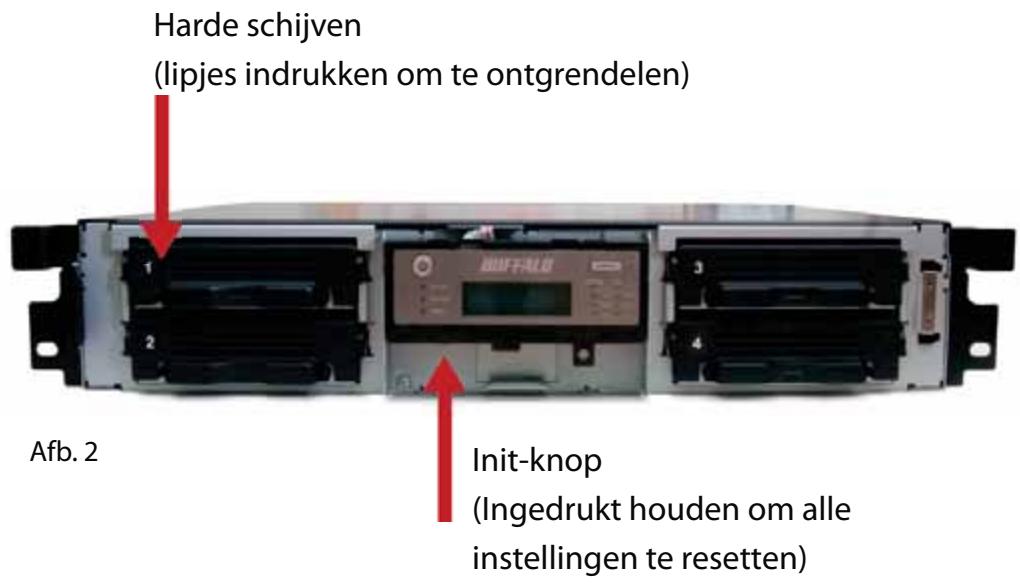

Voorzijde met verwijderd paneel

Achterpaneel

Plaats de TeraNavigator-cd in het cd-rom-station van uw computer.

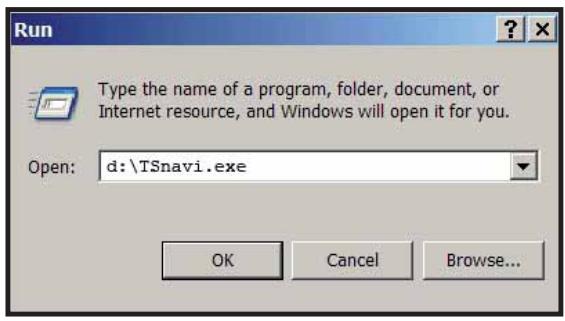

Het installmentprogramma worden automatisch gestart. Als de installmentiet nicht automatisch begint, start u TSnavi.exe handmatig door op Start te klikken en de optie Uitvoeren... te kiezen. Typ D:\TSnavi.exe ("D" staat voor de stationsletter van het cd-rom-station). klik op OK om verder te gaan. (Afb. 4)

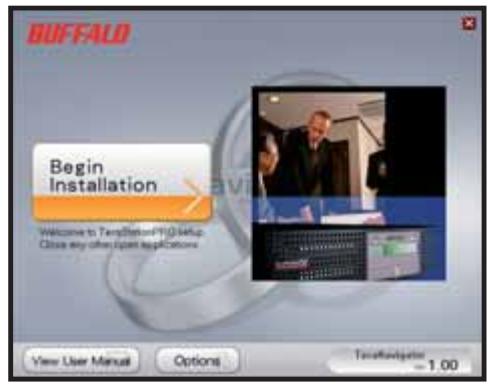

Klik op de knop Begin Installation (Installatie starten) om de installmentie te starten. (Afb. 5)

Afb. 4

Afb. 5

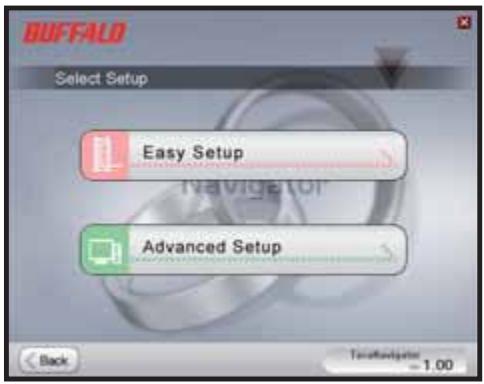

Easy Setup (Eenvoudige installment) begeleidt u bij de fysieke aansluiting van uw TeraStation. Daarna worden de software geinstalleerd.

Advanced Setup (Geavanceerde installment) geeft geen hulp bij het aansluiten en installeert direct de software. (Afb. 6)

Afb. 6

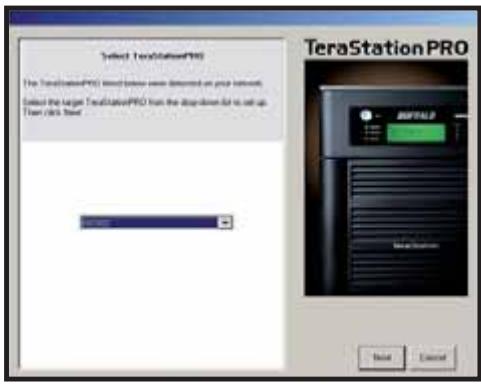

Als uw TeraStation correct is aangesloten, worden het in de verzolgkeuzelijst weergegeven. Als u meertere apparaten wilt configureren, selecteert u het gewenste TeraStation uit de lijst. (Afb. 7)

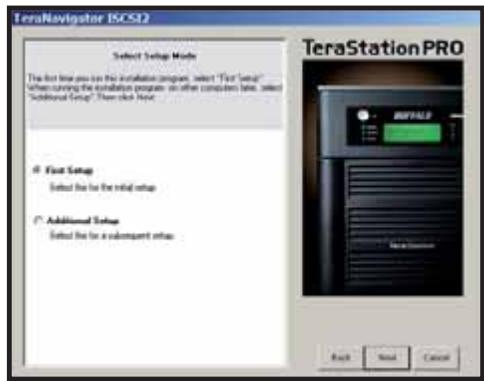

Selecteer First Setup (Eerste installment) voor de eerste installment.

Als u de software op meerere computers wilt installeren, kiest u Additional Setup (Extra installment). (Afb. 8)

Afb. 7

Afb. 8

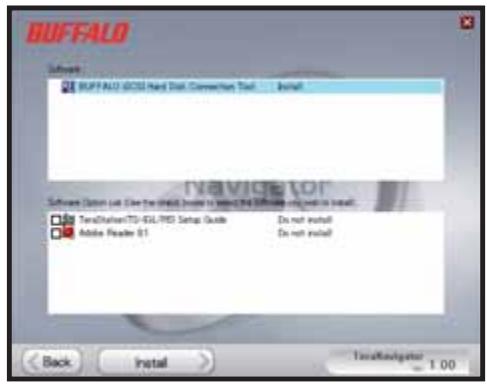

Nadat het TeraStation is geinstalleerd, installeert u de iSCSI-verbindingstool. Klik op Next (Volgende) en volg de aanwijzingen van de wizard totdat de iSCSI-verbindingstool is geinstalleerd. (Afb. 9)

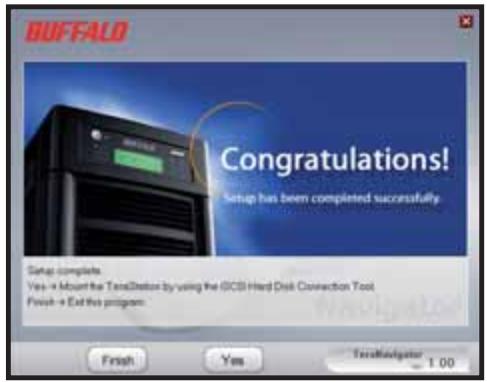

Klik op Yes (Ja) om de iSCSI-verbindingstool te starten. (Afb. 10)

Afb. 9

Afb. 10

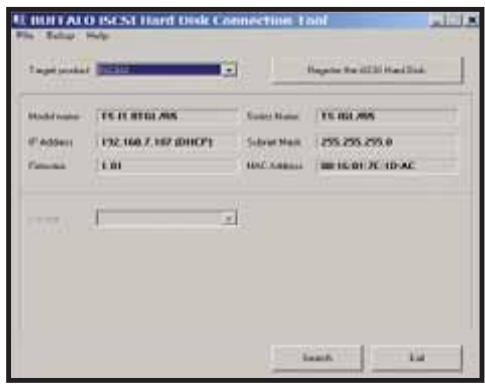

Klik op Register the iSCSI Hard Disk (iSCSI-harddisk registrieren) en klik op OK. (Afb. 11)

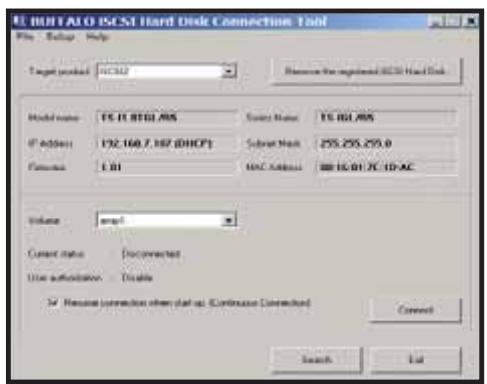

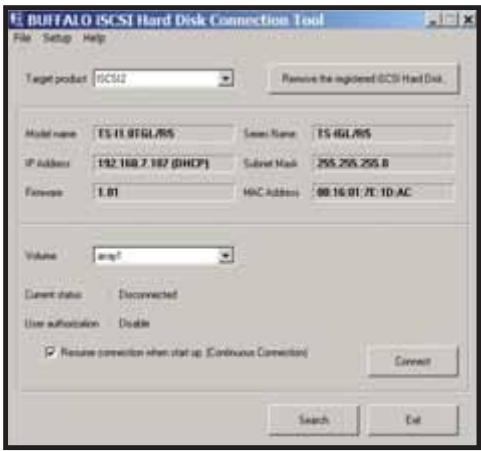

Schakel de optie Resume connection at start up (Verbinding herstellen bij opstarten) in en klik op Connect (Verbinding make).(Afb. 12)

Afb. 11

Afb. 12

Als Schijfbeheer nicht automatisch worden geopend,kest u dit hulpprogramma handmatig starten. Kies in het menu Setup (Instellenen) boven in het venster de optie Launch Disk Management (Schijfbeheer starten). (Afb. 13)

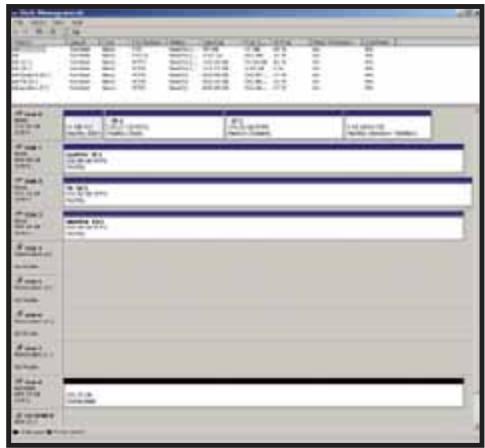

Uw iSCSI TeraStation wordt in Schijfbeheer weergegeven als een harde schijf. Dubbelklik op de zwarte balk boven het TeraStation. (Afb. 14)

Afb. 13

Afb. 14

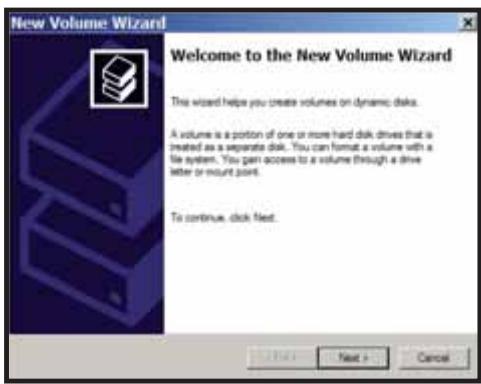

De wizard New Volume (Nieuw volume) worden geopend. Klik op Next (Volgende). (Afb. 15)

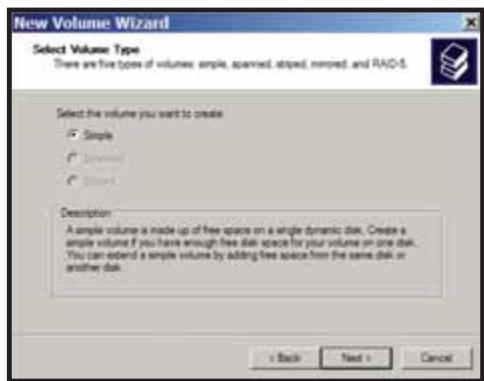

Kies het gewenste volumetype. Klik op Next (Volgende). (Afb. 16)

Afb. 15

Afb. 16

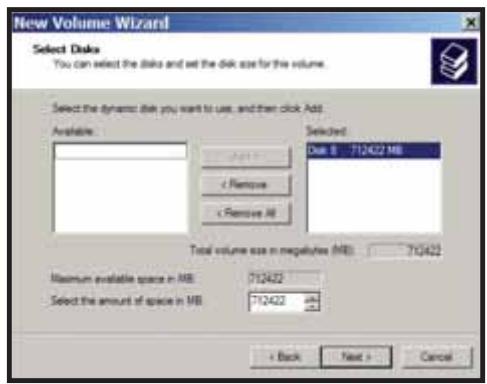

Voeg aan de kolom Selected (Geselecteerd) alle dynamische schijfstations toe die op het volume worden aangemaaakt. (Afb. 17)

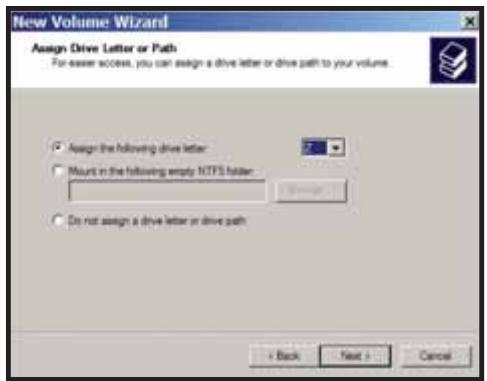

Kies de gewenste stationsletter. Klik op Next (Volgende). (Afb. 18)

Afb. 17

Afb. 18

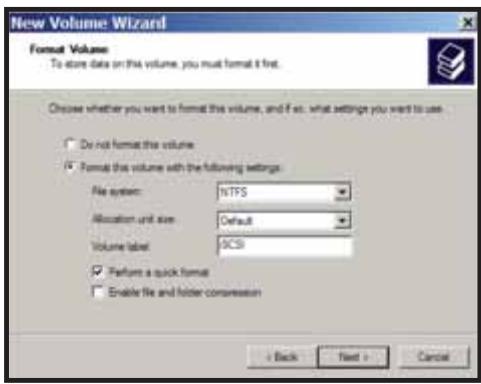

Kies een formattering en typ een volumelabel. Klik op Next (Volgende). (Afb. 19)

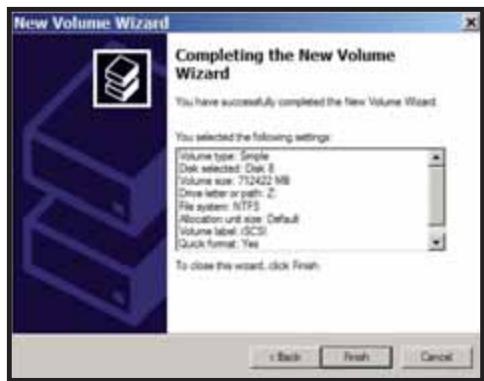

Het neue volume is nu geinstalleerd en=klaar voor gebruik. (Afb. 20)

Afb. 19

Afb. 20

Technische specificaties

LAN-standardaarden:	IEEE 802.3u 100BASE-TX; IEEE 802.3 10BASE-T
Gegevensoverdracht:	1000/100 Mbps / 10 Mbps, 1000BASE-T: 8B1Q4, X 4B/5B, MLT-3; 10BASE-T Manchester Coding
Media:	CSMA/CD
Media-interface:	RJ-45
USB-standard:	USB 2.0
	Hi-Speed (HS)
	Full-Speed (FS)
	Low-Speed (LS)
USB-connector:	USB A (2)
Overdrachtssnelheid:	Max: 480 Mbps (HS)
	Max: 12 Mbps (FS)
Stroomvoorziening:	100-240 V wisselstroom
Stroomverbruik:	~17-56 W (afhankelijk van omvang)
Afmetingen:	430 x 86 x 350 mm
Gewicht:	9,8 kg (afhankelijk van omvang)
Bedrijfstemperatuur:	0-45°C, 20-80% luchtvochtigheid (niet-condenserend)

Waarschuwing CE-markering

Dit is een klasse B-product. In een woonomgeving kan dit product radio-interferentie veroorzaken, waartegen de gebruiker zich maatregelen dient te treffen.

Milieu-informatie

• Voor de productie van het apparaat dat u hebt aangeschaft, zichnatuurlijke rijkdommen gezruikt.
• Dit apparaat bevat möglichk gevaarlijke stoffen die uw gezondheid en het milieu können schaden.
• Om de verspreiding van deze stoffen in het milieu te voorkomen en de druk op tatsächlijke rijkdommen te verminderen, wollen we u aanmoedigen de beschikbare recycleprocedures te volgen.
• Hierdoor worden de meeste materialen aan het einde van de levensduur van het apparaat op een verantwoorde manier opnieuw gebruikt of gerecycled.
• Met het pictogram met de doorgestreepte vuilnisbak vragen wij u van deze procedures gebruik te make.

• Neem voor informatatie over het inzamelen, hergebruiken en recyclen van verouderde apparatuur contact op met uwplaatselijke aanspreekpunt voor het recyclebeleid.

Contactgegevens

Adres:

Algemene informatatie:

E-mail

[e-mail]

Technische ondersteuning:

Buffalo Technology verleent technische ondersteuning in het Engels, Duits, Frans, Italiaans en Spaans.

Ga voor openingsstijden en relevante telefoonnummers maar:

http://www.buffalo-technology.com/contact

NL

Buffalo iSCSI Rackmount TeraStation Pro (TS-RIGL/R5)
