GEBRUIKSAANWIJZING D26410 DEWALT

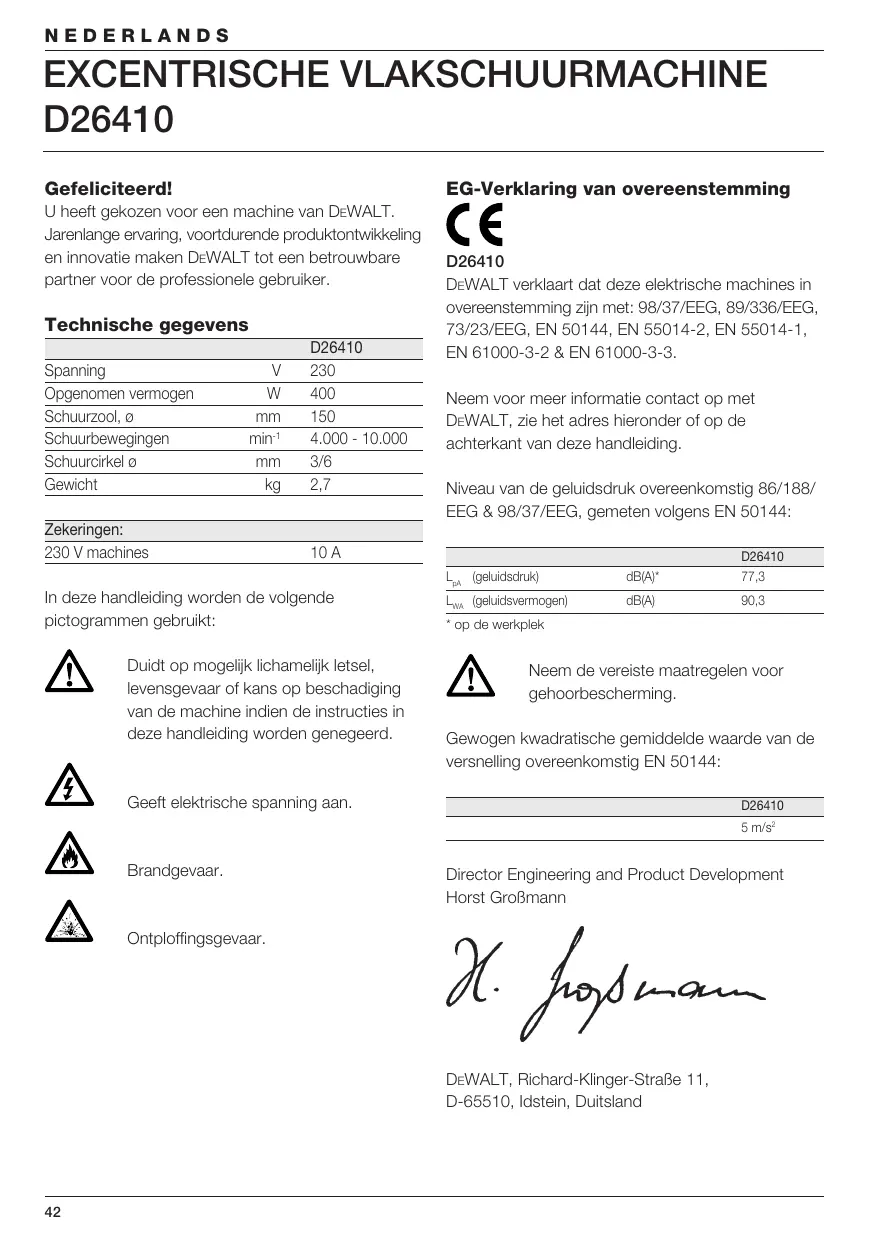

NEDERLANDS EXCENTRISCHE VLAKSCHUURMACHINE D26410 Gefeliciteerd! EG-Verklaring van overeenstemming U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens Spanning Opgenomen vermogen Schuurzool, ø Schuurbewegingen Schuurcirkel ø Gewicht

3/6 2,7 D26410 DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding. Niveau van de geluidsdruk overeenkomstig 86/188/ EEG & 98/37/EEG, gemeten volgens EN 50144: 10 A In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. D26410 LpA (geluidsdruk) dB(A)* 77,3 LWA (geluidsvermogen) dB(A) 90,3

• op de werkplek Neem de vereiste maatregelen voor gehoorbescherming. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: Geeft elektrische spanning aan. D26410 5 m/s2 Brandgevaar. Director Engineering and Product Development Horst Großmann Ontploffingsgevaar. DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland

NEDERLANDS Veiligheidsinstructies Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving kan tot ongelukken leiden. 2 Houd rekening met omgevingsinvloeden Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht (250 – 300 Lux). Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen. 3 Houd kinderen uit de buurt Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine of de elektriciteitskabel niet aanraken. 4 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Houd lang haar bijeen. Draag bij het werken buitenshuis bij voorkeur geschikte werkhandschoenen en schoenen met profielzolen. 5 Persoonlijke bescherming Draag altijd een veiligheidsbril. Draag een gezichtsof stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. Draag eveneens een hittebestendig schort indien de vrijkomende spanen aanzienlijk heet kunnen zijn. Draag altijd gehoorbescherming. Draag altijd een veiligheidshelm. 6 Bescherming tegen elektrische schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Bij gebruik onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI)schakelaar voor te schakelen, verhoogd worden. 7 Zorg voor een veilige houding Zorg altijd voor een juiste, stabiele houding. 8 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 9 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. 10 Sluit de uitrusting van de stofafvoer aan Indien hulpmiddelen zijn meegeleverd voor de aansluiting van stofafvoer en voorzieningen voor stofopvang, zorg dan dat deze zijn aangesloten en naar behoren worden gebruikt. 11 Verwijder sleutels of hulpgereedschappen Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd. 12 Verlengsnoeren Inspecteer voor gebruik het verlengsnoer. Vervang het snoer indien het beschadigd is. Maak bij gebruik buitenshuis uitsluitend gebruik van verlengsnoeren die geschikt zijn voor gebruik buitenshuis en als zodanig zijn gemerkt. 13 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming. 14 Controleer de machine op beschadigingen Controleer de machine voor gebruik op schade. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. Vergewis u er van dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt.

Defecte of beschadigde onderdelen dienen door een erkend DEWALT servicecentrum te worden vervangen. Probeer nooit om de machine zelf te repareren. Stekker uit stopcontact verwijderen Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekomen voordat u deze achterlaat. Verwijder de stekker uit het stopcontact als u de machine niet gebruikt, voordat u gereedschappen, accessoires of onderdelen van de machine verwisselt en voordat u onderhoud aan de machine uitvoert. Voorkom onbedoeld inschakelen Draag de machine niet met een vinger aan de schakelaar. Wees ervan verzekerd dat de machine is uitgeschakeld voordat u de stekker in het stopcontact steekt. Misbruik het snoer niet Draag de machine nooit aan het netsnoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. Berg de machine veilig op Indien niet in gebruik, dienen machines te worden opgeborgen in een droge, afsluitbare plaats, buiten bereik van kinderen. Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet. Reparaties Deze machine voldoet aan alle geldende veiligheidsvoorschriften. Wendt u voor reparaties tot een erkend DEWALT Service-center Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan. Aanvullende veiligheidsinstructies voor schuurmachines Neem speciale maatregelen bij het schuren van bepaalde soorten hout (bijv. beuken- en eikenhout) en metaal die mogelijk giftige stoffen produceren.

Draag een stofmasker dat speciaal ontworpen is ter bescherming tegen giftige stoffen dampen en verzeker u ervan dat andere personen op de werkvloer of die de werkvloer betreden eveneens beschermd zijn.

• Gebruik deze machine in een goed geventileerde ruimte tijdens het schuren van metaal. Gebruik de machine niet in de buurt van ontvlambare vloeistoffen, gassen of stof. Vonken of gloeiende deeltjes van het schuren of vonkende koolstofborstels kunnen ontvlambare materialen ontsteken. Schuren van geverfde oppervlakken Neem de geldende regels voor het schuren van geverfde oppervlakken in acht. Let daarbij vooral op het volgende: 1 Gebruik indien mogelijk steeds een stofafzuigsysteem. 2 Ga uiterst zorgvuldig te werk bij het schuren van verf op loodbasis:
• Kinderen en zwangere vrouwen mogen de werkvloer niet betreden.
• Alle personen die de werkvloer betreden, moeten een masker dragen ter bescherming tegen loodverfstof en -damp.
• Eten, drinken en roken op de werkvloer is niet toegestaan. 3 Verwijder stof en ander afval op veilige en verantwoorde wijze. Inhoud van de verpakking De verpakking bevat: 1 Excentrische vlakschuurmachine 1 Stofzakframe 1 Stofzak 1 Set schuurschijven 1 Handleiding 1 Onderdelentekening
• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. NEDERLANDS Beschrijving (fig. A) Uw excentrische vlakschuurmachine D26410 is ontworpen voor doelmatig schuren van hout, plastic en metaal in een professionele omgeving. 1 Aan/uit-schakelaar 2 Blokkeerknop 3 Stelwiel elektronische snelheidsregeling 4 Voorhandgreep 5 Schuurzool 6 Vergrendelingsknop voor schuurbeweging 7 Stofzakframe 8 Stofzak Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Uw DEWALT-machine is dubbel geïsoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nodig. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

• Houd met de ene hand de schuurzool (5) in positie en plaats met de andere hand het schuurvel op de schuurzool. Zorg ervoor dat de stofafzuiggaten (9) in schuurzool en schuurvel overeenkomen. Afstellen van de voorhandgreep (fig. C) De positie van de voorhandgreep kan worden afgesteld voor een optimale beheersing van de machine.
• Draai de knop (10) in het midden van de voorhandgreep (4) los.
• Neem de handgreep van de machine en plaats hem op een van de montageposities.
• Zorg dat de handgreep goed op de plaats zit.
• Draai de knop aan. Instellen van de schuurbeweging (fig. D) De schuurbeweging kan in de volgende standen worden ingesteld: 3 mm voor fijne schuurtoepassingen 6 mm: voor grove schuurtoepassingen
• Druk de vergrendelingsknop (6) in.
• Draai de schuurzool (5) tegen de klok in totdat de schuurbeweging vastklikt.
• Draai de schuurzool een halve draai verder totdat de zool in de gewenste instelling klikt.
• Laat de vergrendelingsknop los. Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Monteren en instellen Haal vóór het monteren en instellen altijd de stekker uit het stopcontact. Aanbrengen van het schuurvel (fig. B) De machine gebruikt geperforeerde 150 mm (6") schuurschijven bekleed met klittenband met 6 stofafzuiggaten.
• Leg de machine op een tafel met de schuurzool (5) naar boven.
• Plaats het schuurvel direct op de schuurzool. Instellen van de elektronische snelheidsregeling (fig. A) Met behulp van het stelwiel van de elektronische snelheidsregeling (3) is de snelheid traploos instelbaar van 4.000 tot 10.000 min-1.
• Zet het stelwiel in de gewenste stand. De juiste instelling wordt proefondervindelijk vastgesteld.
• Naarmate het materiaal harder is, is een hogere instelling nodig. Stofafzuiging (fig. E) Bij het schuren van hout komt veel stof vrij. Installeer daarom altijd een stofzak die voldoet aan de geldende richtlijnen voor stofemissie. Gebruik bij het schuren van metaal een stofzak of stofafzuiger met vonkendover.

• Breng de stofzak (8) in het frame (7) aan zoals afgebeeld.
• Bevestig het frame (7) aan de stofafzuigadapter (11).
• Draai het geheel met de klok mee om hem op zijn plaats te vergrendelen. Aanwijzingen voor gebruik
• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
• Zorg ervoor dat het te schuren werkstuk goed vast staat.
• Forceer de machine niet. Overmatige druk op de machine verbetert de schurende werking niet maar resulteert alleen in grotere belasting van de machine en versnelde slijtage van het schuurpapier.
• Voorkom overbelasting. Schuur geen magnesium! In- en uitschakelen (fig. A)
• Inschakelen: druk de aan/uit-schakelaar (1) in.
• Schakel voor constante werking ook de blokkeerknop in (2).
• Uitschakelen: druk de aan/uit-schakelaar nogmaals in. Schuren (fig. A)
• Begin met schuurpapier met de grofste korrel.
• Omdat de machine korte schuurbewegingen in alle richtingen maakt, is het niet nodig met de houtnerf mee te schuren.
• Controleer uw werk met korte tussenpozen.
• Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. Vervangen van de stofzak (fig. E) Vervang de stofzak steeds wanneer deze voor ongeveer één derde vol is voor een zo efficiënt mogelijke stofafzuiging.
• Trek de stofzakopening (12) zorgvuldig van de uitlaat (13) op het frame en verwijder de stofzak (8).
• Plaats een nieuwe stofzak zoals hierboven beschreven.

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Vervangen van de schuurzool en de frictiering (fig. F) Zowel de schuurzool (5) als de frictiering (15) zijn slijtdelen. De schuurzool moet vervangen worden op het moment dat sporen van slijtage duidelijk zichtbaar worden. Vervang de frictiering op het moment dat de snelheid van de schuurzool aanmerkelijk toeneemt wanneer de machine van het werkstuk wordt genomen.

• Trek de stekker uit het stopcontact.
• Draai de inbusschroef (14) los en verwijder de schuurzool.
• Vervang de schuurzool (5) en/of de frictiering (15) en draai de inbusschroef (14) aan. Plaats de frictiering weer in de juiste positie. Smering Uw machine heeft geen extra smering nodig. Reiniging Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.
• Nadat de machine zonder stofzak is gebruikt voor het schuren van metaal, reinigt u de machine met behulp van lage-druklucht. Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt. NEDERLANDS GARANTIE
• 30 DAGEN „NIET GOED, GELD TERUG“ GARANTIE • Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.
• 1 JAAR GRATIS SERVICE-CONTRACT • Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.
• 1 JAAR GARANTIE • Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:
• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd Informeer bij uw dealer of bij het DEWALThoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DEWALT Service-centers en nadere informatie over onze service vindt u ook op Internet: www.2helpU.com
