MANUAL DE UTILIZADOR D26410 DEWALT

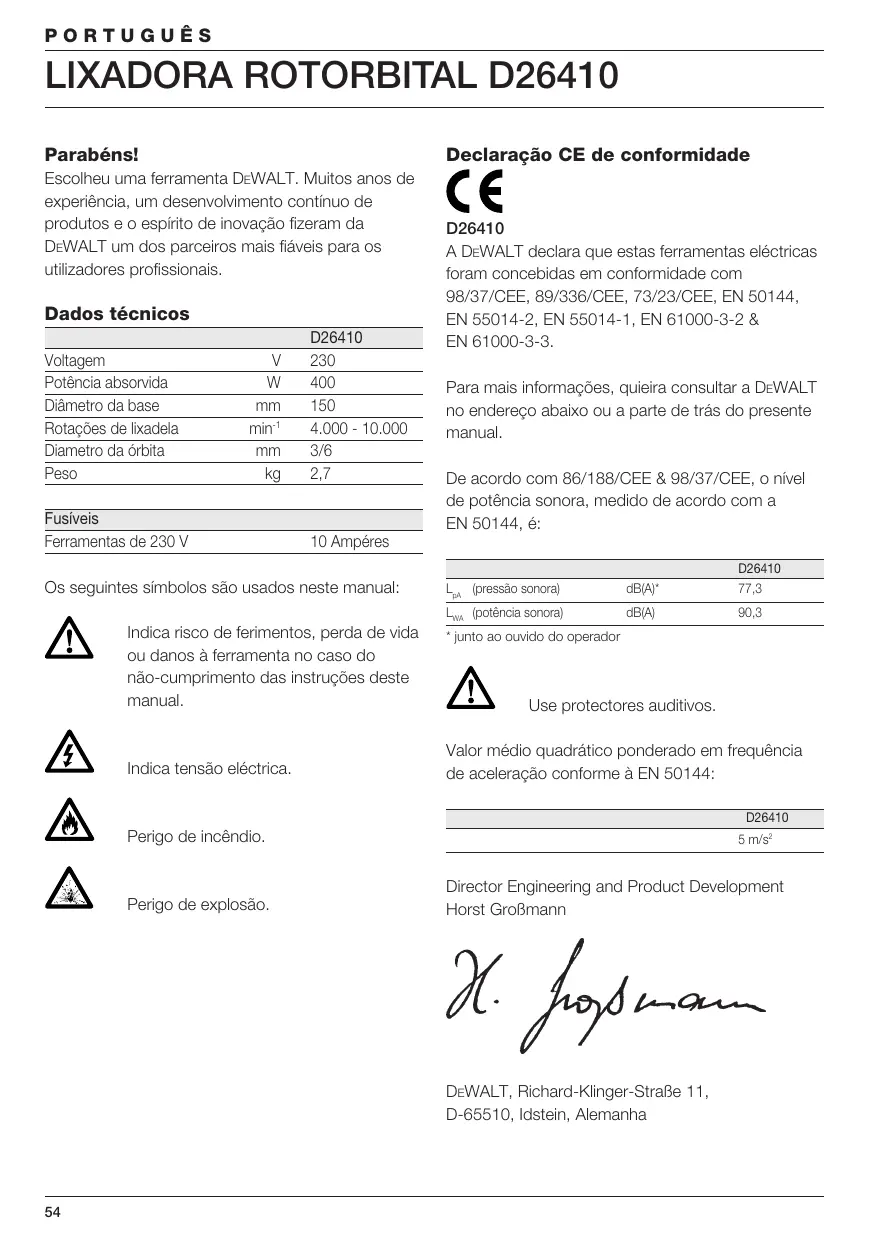

Parabéns! Declaração CE de conformidade Escolheu uma ferramenta DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Dados técnicos Voltagem Potência absorvida Diâmetro da base Rotações de lixadela Diametro da órbita Peso

Fusíveis Ferramentas de 230 V D26410

3/6 2,7 D26410 A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. De acordo com 86/188/CEE & 98/37/CEE, o nível de potência sonora, medido de acordo com a EN 50144, é: 10 Ampéres D26410 Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual. Indica tensão eléctrica. LpA (pressão sonora) dB(A)* 77,3 LWA (potência sonora) dB(A) 90,3

• junto ao ouvido do operador Use protectores auditivos. Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: D26410 Perigo de incêndio. Perigo de explosão. 5 m/s2 Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha

PORTUGUÊS Instruções de segurança Quando usar ferramentas eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia todo o manual atentamente antes de utilizar a ferramenta. Guarde este manual para futura referência. Instruções gerais 1 Mantenha a área de trabalho arrumada. Mesas e áreas de trabalho desarrumadas podem provocar acidentes. 2 Cuide do ambiente da área de trabalho Não exponha a ferramenta à chuva Não utilize a ferramenta em situações em que haja humidade ou água. Mantenha a área de trabalho bem iluminada (250 - 300 Lux). Não utilize a ferramenta onde haja risco de fogo ou explosão, como por exemplo na presença de líquidos ou gases inflamáveis. 3 Mantenha as crianças afastadas. Não permita que crianças, visitantes ou animais aproximem-se da área de trabalho ou que toquem a ferramenta ou o cabo de força. 4 Vista-se de maneira apropriada Não use vestuário largo nem jóias, pois podem prender-se numa peça móvel. Cubra o cabelo se tiver cabelo comprido. Ao trabalhar ao ar livre, de preferência use luvas adequadas e calçados anti-derrapantes. 5 Protecção pessoal Sempre use óculos de protecção. Utilize uma máscara de protecção para o rosto ou anti-poeira sempre que as operações possam produzir poeira ou partículas que voem. Caso tais partículas sejam consideravelmente quentes, use também um avental resistente ao calor. Use sempre protectores auriculares. Utilize sempre um capacete de segurança. 6 Cuidado com choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Quando usar a ferramenta em condições extremas tais como alto grau de humidade ou ao trabalhar com soldaduras, a segurança eléctrica pode ser melhorada com a colocação de um transformador de isolamento ou disjuntor de fuga de terra (FI). 7 Verifique a sua posição Mantenha-se sempre bem posicionado e em equilíbrio. 8 Esteja atento Preste atenção no que faz. Use o bom senso. Não utilize ferramentas quando estiver cansado. 9 Segure firmemente a peça de trabalho Use grampos ou um torno para segurar a peça. É mais seguro e permite manter as duas mãos livres para trabalhar. 10 Conecte o equipamento de extracção de pó Caso sejam fornecidos dispositivos para a extracção e colecta de pó, assegure-se de que os mesmos sejam correctamente conectados e utilizados. 11 Retire as chaves de ajuste Verifique sempre se as chaves de ajuste e chaves inglesas foram retiradas da ferramenta antes de utilizá-la. 12 Cabos de extensão Antes de iniciar o uso, verifique o estado do cabo de extensão e substitua-o se estiver danificado. Quando usar a ferramenta ao ar livre, utilize somente cabos de extensão apropriados para tal e correctamente rotulados. 13 Use a ferramenta apropriada. Neste manual consta as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para que efectuem o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o fim indicado. Não force a ferramenta. Aviso! O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode causar riscos de ferimento. 14 Verifique se há peças danificadas Antes do uso, verifique cuidadosamente se a ferramenta e o cabo de força não estão danificados. Verifique se as peças móveis estão alinhadas e engatadas, se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta. Assegure-se de que a ferramenta esteja a funcionar correctamente e a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça defeituosa.

Não utilize a ferramenta se o interruptor não funcionar para ligá-la ou desligá-la. Providencie para que um técnico autorizado DEWALT efectue a troca de quaisquer peças danificadas ou defeituosas. Nunca tente efectuar reparos por sua própria conta. Desconecte a ferramenta Desligue a ferramenta e aguarde até que cesse todo movimento antes de afastar-se dela. Desconecte a ferramenta quando não estiver em uso, antes de trocar quaisquer peças ou acessórios e antes de realizar a manutenção. Evite o accionamento involuntário Não transporte a ferramenta com um dedo sobre o interruptor. Certifique-se de que a ferramenta esteja desligada antes de conectá-la. Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo. Nunca puxe o cabo para retirar o conector da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. Guarde as ferramentas que não estiverem em uso Guarde as ferramentas que não estiverem em uso em lugar seco. Feche-as com segurança, fora do alcance das crianças. Cuide das suas ferramentas com atenção Para um desempenho melhor e mais seguro, mantenha as ferramentas em boas condições e limpas. Siga as instruções para manutenção e troca de acessórios. Mantenha todas as alavancas e interruptores secos, limpos e livres de óleo e graxa. Reparos Esta ferramenta satisfaz as normas de segurança relevantes. Providencie para que um técnico autorizado DEWALT conserte sua ferramenta. Os reparos devem ser realizados somente por pessoas qualificadas e as peças de reposição devem ser originais. A não observância disso poderá resultar em perigos consideráveis para os utilizadores. Instruções de segurança adicionais para lixadoras Tenha especial atenção ao lixar alguns tipos de madeira (por exemplo, faia, carvalho) e de metal que podem produzir pó tóxico.

Use uma máscara especificamente concebida para a protecção contra pó tóxico e fumos e assegure-se de que todas as pessoas que se encontram ou estão a entrar na área de trabalho também estão protegidas.

• Utilize esta ferramenta numa área bem ventilada quando lixar metais ferrosos. Não opere a ferramenta perto de poeira, gases ou líquidos inflamáveis. Faíscas ou lascas quentes provenientes da lixa ou de descarga eléctrica de escovas motoras podem incendiar materiais combustíveis. Lixar de superfícies pintadas Observe as regulações para lixadela de tintas. Dedique atenção ao seguinte: 1 Use sempre que possível o sistema de aspiração de pó. 2 Tenha cuidado especial ao lixar superfícies com tinta à base de chumbo:
• Crianças e mulheres grávidas não devem entrar no recinto onde se trabalha.
• Todas as pessoas que entrem no recinto de trabalho devem ter uma máscara especial destinada a proteger contra tinta de chumbo e gases.
• Não coma, beba ou fume no recinto de trabalho. 3 Retire o pó e outras sujidades de uma maneira adequada. Verificação do conteúdo da embalagem A embalagem contém: 1 Lixadora rotorbital 1 Estrutura do saco do pó 1 Saco para o pó 1 Jogo de discos de lixa 1 Manual de instruções 1 Vista dos componentes destacados
• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. PORTUGUÊS Descrição (fig. A) A sua lixadora rotorbital D26410 foi concebida para lixar rapidamente madeira, plástico e metal adequadamente num ambiente profissional. 1 Interruptor on/off 2 Botão de bloqueio do interruptor 3 Controlo electrónico de velocidade 4 Manípulo da frente 5 Base para lixar 6 Botão de bloqueio do deslocamento orbital 7 Estrutura do saco do pó 8 Saco para o pó Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação. A sua ferramenta DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

• Coloque a ferramenta numa mesa, com a base de lixar (5) para cima.
• Monte o disco de lixa directamente sobre o disco de lixar.
• Segure a base de lixar (5) com uma mão e monte o disco de lixa, de forma que os furos de extracção de poeiras (9) condigam. Ajuste do manípulo frontal (fig. C) A posição do manípulo frontal pode ser ajustada para um melhor controlo.
• Desaperte o botão (10) localizado no centro do manípulo frontal (4).
• Retire o manípulo da ferramenta e coloque-o na posição de montagem.
• Certifique-se de que o manípulo está correctamente colocado.
• Aperte o botão. Ajustar o deslocamento orbital (fig. D) O deslocamento orbital pode ser ajustado da seguinte maneira: 3 mm para acabamentos 6 mm: para lixamentos mais espessos
• Carregue no botão de bloqueio (6).
• Rode a base de lixar (5) no sentido contrário dos ponteiros do relógio até que o deslocamento orbital bloqueie.
• Rode a base de lixar mais meia volta até que esta faça clique na posição desejada.
• Solte o botão de bloqueio. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm2. No caso de se usar uma bobina, desenrole o cabo todo. Montagem e afinação Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada. Montagem dos discos de lixar (fig. B) A ferramenta utiliza um gancho de 150 mm (6") e discos de lixar com um modelo de extracção de pó com 6 orifícios. Regulação electrónica de velocidade (fig. A) A velocidade é infinitamente variável de

4.000 - 10.000 min-1 utilizando o controlo

electrónico de velocidade (3).

• Rode o controlo para o nível desejado. A regulação requerida é apenas uma questão de experiência.
• Em geral, materiais rijos requerem uma velocidade maior. Extracção do pó (fig. E) Visto que o lixar de madeira produz pó, empregue sempre um saco de recolha de poeiras concebido conforme às Directivas aplicáveis relativas à emissão de pó.

PORTUGUÊS Não utilize o saco de poeiras ou o extractor sem devida protecção faíscas ao lixar metais.

• Coloque o saco do pó (8) na estrutura (7) como mostrado.
• Coloque a estrutura (7) na saída de extracção do pó (11).
• Rode o conjunto no sentido dos ponteiros do relógio para o bloquear. Modo de emprego
• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Segure firmemente as peças de trabalho.
• Exerça unicamente uma leve pressão na peça de trabalho. Uma pressão excessiva não melhora o efeito do lixado, mas resulta unicamente numa carga mais elevada na máquina que a deterioração da lixa.
• Evite a sobrecarga. Não lixar magnésio! Ligar e desligar (fig. A)
• Para ligar: prima o interruptor on/off (1).
• Para a operação contínua, carregue também no botão de seguimento (2).
• Para desligar: carregue no interruptor on/off novamente. Lixar (fig. A)
• Comece com a lixa mais grossa.
• Esta ferramenta produz movimentos curtos em todas as direcções, de forma que não é necessário movimentá-lo no sentido do nervo da madeira.
• Verifique o seu trabalho a intervalos curtos.
• Sempre desligue a ferramenta quando o trabalho está acabado e antes de tirar a ficha da tomada. Substituição do saco do pó (fig. E) Para uma extracção de pó eficaz, substitua o saco quando estiver a um terço da sua capacidade.
• Puxe cuidadosamente a abertura do saco do pó (12) da saída da estrutura (13) e remova o saco do pó (8).

• Coloque um novo saco do pó seguindo as instruções como acima descrito. Para mais informações sobre os acessórios apropriados, consulte o seu revendedor autorizado. Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Substituição do disco de lixa da flange (fig. F) Tanto o disco de lixa (5) como o anel de redução de velocidade (15) são peças que se desgastam. O disco de lixa precisa de ser substituido, quando se verificar desgaste. O anel de de redução de velocidade deve ser substituido, quando se verificar que a velocidade do anel aumenta demasiadamente, ao levantara lixadora da peça trabalhada.
• Desligue a ferramenta da tomada.
• Desaperte o parafuso Allen (14) e remova a base.
• Volte a colocar a bse de lixar (5) e/ou o anel de redução de velocidade (15) e aperte o parafuso Allen (14), certificando-se de que o anel de fricção está alinhado devidamente. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. Limpeza Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio.
• Depois de utilizar a ferramneta em aplicações de lixamento de metal sem saco do pó, limpe-a utilizando ar de compressão baixa. PORTUGUÊS GARANTIA Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente.

• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.
• UM ANO DE MANUTENÇÃO GRATUITA • Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.
• UM ANO DE GARANTIA • Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:
• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com
