D26410 - Slibemaskine DEWALT - Gratis brugsanvisning og manual

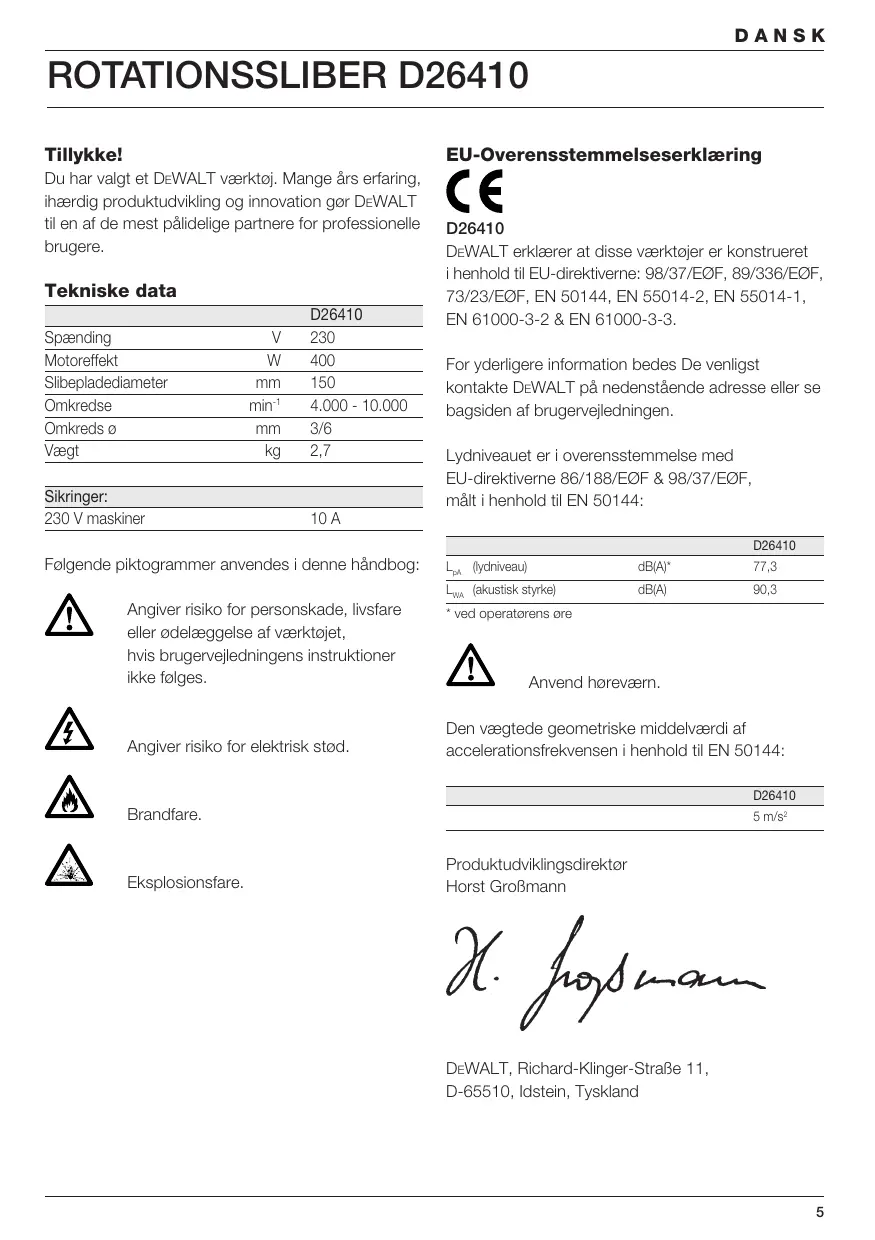

BRUGSANVISNING D26410 DEWALT

Du har valgt et DeWALT værktøj. Mange Års erfaring, ihærdig produktudvikling og innovation gør DeWALT til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data

		D26410
Spænding	V	230
Motoreffekt	W	400
Slibenpladediameter	mm	150
Omkredse	min-1	4.000 - 10.000
Omkreds ø	mm	3/6
Vægt	kg	2,7

Sikringer:
230 V maskiner	10 A

Følgende piktogrammer anvendes i dettehandbg:

Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet,
hvis brugervejledningens instruktioner
ikke følges.

Angiver risiko for elektrisk stød.

Brandfare.

Eksplosionsfare.

EU-Overensstemmelseserklaring

D26410

DeWALT erklær at disse værktøjer konstrueret i henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

For yderligere information bedes De venligst kontakte DeWALT pa nedenstaende adresse aller sebagsiden af brugervejledningen.

Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/EØF & 98/37/EØF, mål t i henhold til EN 50144:

		D26410
LpA (lydniveau)	dB(A)*	77,3
LwA (akustisk styrke)	dB(A)	90,3

• ved operatørens øre

Anvend horevaern.

Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:

D26410

5 m/s2

Produktudviklingsdirektor

Horst Großmann

X. fipn

DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

Sikkerhedsanvisninger

När man anvender elværktøj skal de lokale sikkerhedsbestemmelse altid overholds for at nedsætte riskøen for brand, elektrisk stød og persorskader.

Gemdenne manual til fremtidige opslag.

Generelt

1 Hold arbejdsområdet rent.

Rodee omrader og bænke kan forvolde ulykker.

2 Tænk på arbejdsmiljoets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige erdervide pladser. Sørg for en god belysning over arbejdsområdet (250 - 300 Lux). Anvend ikke værktøjet, hvor der er risiko for, at der kan opstå brand eller forekomme eksplosioner. F. eks. aldrig iærheden af let anteendelige væsker eller gasser.

3 Hold børn borte

Børn, besogende aller dyr mA ikkekommen i naerheden afarbejdsområdet aller røre ved værktøjet aller netktablet.

4 Klaed dig rigtigt pa

Brug altid beskyttelsessbriller. Brug ansigts-ller stovmaske, nár brug af vaerktojet kan danne stov erller flyvende partikler. Bær ogsa et varmebestandigt forklaede, hvis disse partikler er meget varme. Brug altid horevaern. Bær altid en beskyttelseshjelm.

6 Beskyttele mod elektrisk stod

Undgå kropskontakt med jordede emner (f.eks. rør, radiatorer, komfurer og koleskabe). Nár man bruger værktøjet under ekstreme forhold (f.aksi. høj fugtighed, nár der dannes metalspaner osv.) kan den elektriske sikkerhed forbedres ved at indsætte en isolerende transformer erller en (FI) fejstrømsafbryder.

7 Stræk dig化进程 for meget

Sorg for, at du alto har sikkert fodfeste og balance.

8 Vær opmaerksom

Se pà det du gør. Brug din sunde fornuft.
Brug/DD: værktjet, nár du er træt.

9 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at brugehanden, og du fær begge hænder fri til arbejdet.

Hvis der findes encheder til at tilslutte stovudsgnings- og stovopsamlingsudstyret, skal man sorge for, at disse er tilsluttet og bruges korrekt.

Kontroller altid at nogler og justerværktøj er fjernet fraærktøjet, inden det startes.

12 Forlaengerkabler

Førbrugen skal forlængerkablet afterses og uddiskfte, hvis det er skadet. Nár man bruger værktøjet udendørs, ma man kun benyttte forlængerkabler, der er beregnet til udendørs brug og mærkedete til dette.

13 Brug egnet værktj

Denne instruktionsbog rummer en beskrivelse af de formål, som dette værktøj er beregnet til.
Tving ikke små maskiner eller tilbehør til at udføre et arbejde, som kræver en kraftig maskine.
Maskinen gør arbejdet bedre ogmere sikkert ved den hastighed, som den er beregnet til.
Værktøjetmökke forceres.

Advarel! Anvendelse af alt andet tilbehør erller udstyr erler udforelse af andre opgaver med dette værktøj end de, der anbefales i dette manual, kan medfrole risiko for persorskader.

14 Kontroller værktøjet for beskadigede dele

Kontroler omhyggeligt værktøjet og netkablet for beskadigelse, før det tages i brug. Check de bevægelige dele for skæv indstilling og samaenbrændinger, brud på dele, skader på skærme og kontakter somt alt andet, der kan pāvirke værktojets Funktion. Kontrolér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjetmökke benyttes, hvis en af delene er beskadiget ull defekt. Brug ikke værktøjet, hvis det ikke kan taendes og slukkes ved afbryderen. Alle skadede eller defekte dele skal repareres aller udskiftes på et autoriseret DeWALT-værktsted. Forsøg aldrig selv at reparere værktøjet.

15 Afbryde værktoget

Sliuk og vent til værktøjet er standset welt, før du forlader det. Afbryd altid værktøjet, när det ikke i brug, og før du udskifter nogen som helst værktøjsdel, noget som helst tilbehør eller udstdyr, og før der foretages service.

16 Undgå utilisigtet start af værktøjet

Man må违法犯罪.
Sørg for, at værktøj er slukket,
när ledningen tilsluttes strømmen.

17 Ledningen på ikke misbruges

Bær aldrig vaerktojet i ledningen. Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes pa afstand af varme, olie og skarpe kanter.

18 Opbevar værktøj sikkert, nár det ikke bruges

När vaerktojet ici er i brug, skal det opbevares pa et tort, sikkert aflast sted aller uden for borns rækkevidde.

19 Vedlidgehold værktøjet omhyggeligt

Værktøjet skal holds rent og i god stand, for at det kan fungere bedst og sikrest.

Følg vejledningerne for vedligeholdelse og udskiftning af tilbehør. Hold alle händtag og kontakter tørre, rene og fri for olie og fedt.

20 Reparationer

Dette værktøj opfylder de relevante sikkerhedsbestemmelse. Få dit værktøj repareret på et autoriseret DeWALT-værksted.

Reparationer mä kun foretages af dertil kvalificerede personer, som bruger originalereservedele. I modsat fald kan der opstabetydelig fare for brugeren.

Ekstra sikkerhedsanvisninger for pudsemaskiner

Vær saerlig opmærksom ved slibning af visse traesorter (f.eks. bøg og eg) og metal, der kan frembringe giftigt støv. Bær en stovmaske, der er specialkonstrueret til beskyttelse mod giftigt støv og dampe, og sorg for, at personer, der befinder sig inden for arbejdsområdet, også er beskyttet.

• Benyt værktøjet i et godt ventileret område ved slibning af jernholdige metaller. Det må ikke benyttes iærheden af antændelige væsker, gasser eller støv.

Gnister aller varme spåner, der dannes ved slibning aller udsendes fra gnistdannende motorbørster, kan anteende braendbare materialer.

Pudsning af maling

1 Anvend alto en stovsuger til stovfjernelse, hvisdet kan lade sig gore.
2 Vær saerlig forsigtig ved pudrsning af maling, der kan vaere baseret på bly:

Børn og gravide bør holde sig væk fra arbejdsområdet.
- Alle personer i arbejdsomrddet skal anvende saerlige masker, der beskytter mod stov og dampe fra blybaseret maling.
- Der må ikke spises, drikkes eller ryges i arbejdsområdet.

3 Fjern stovpartikler og andet affald på ansvarligmxde.

Kontroller emballagens indhold

Emballagen indeholder:

1 Rotationssliber
1 Stovposeholder
1 Stovpose
1 Sandpapirark
1 Brugervejledning
1 Tegning

• Kontroller, at vaerktojet,komponenter ellertilbehør ikke er blevet beskadiget undertransporten.
• Tag dig tid til at læse og forstådehyde brugervejledning, før du tager vaerktojet i brug.

Beskrivelse (fig. A)

Rotationssliberen D26410 er konstrueret til hurtig silibining af træ, metal og plastik i professionelle miljoer.

1 Afbryder
2 Laseknap
3 Omdrejningskontrol
4 Forreste händtag
5 Slibeplade
6 Laseknap til rotationen
7 Stovposeholder
8 Stovpose

El-sikkerhed

Elmotoren er kun beregnet til en spænding.
Kontroller, at stromforsyningen svarer til spændingen på typeskittet.

Dit DeWALT-vaerktoj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet.

Udskifting af kabel aller stik

Ved udskiftning af kablet erler af stikket skal den bortskaffes pa sikker mäde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.

Anvendelse af forlangerkabel

Hvis der skal bruges forlaengerkabel, skal der anvendes et kabel svarende til værktojets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5mm^2 . Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

Montering af nibeskiver (fig. B)

Værktøjet anvender 6" (150 mm) velocro-silbeskiver med et stovudsgningsmønster bestaende af 6 huller.

• Anbring værktøjet på et bord med slibepladen (5) opad.
• Anbring slibeskiven direkte på landslide.
• Hold slibopladen (5) fast med en hånd og ret stovudugsningshullerne (9) ind.

Justering af det forreste handtag (fig. C)

Indstillingen af det forreste händtag kan justeres for at opnø optimal styring.

• Løsn knappen (10) midt på det forreste händtag (4).
• Tag handtaget af værktøjet, og søt det i den ønskede position.
  Sorg for, at handtaget er monteret korrekt.
• Spænd knappen.

Justering af rotationen (fig. D)

Rotationen kan justeres til ffolgende indstlinger: 3 mm til fine slibeanvendelser 6 mm: til grove slibeanvendelser

Tryk på laseknappen (6).
- Dreysliebepladen (5) mod uret, indtil rotationen er i lasestilling.
- Drej splicepladen yderligere en halv omgang, til den klikker på plads i den ønskede indstilling.
- Løsn laseknappen.

Indstilling af den elektroniske omdrejningskontrol (fig. A)

Med den elektroniske omdrejningskontrol (3) kan hastigheden reguleres trinlost fra 4.000 - 10.000 min ^-1 .

• Indstil omdrejningskontrollen på den ønskede hastighed. Den rigtige indstilling er dog i høj grad et spørgsmål om erfaring.
• Hårdere materialer kræver generelt hjere hastigheder.

Stovudsgnning (fig. E)

Slibning af træ producerer støv.
Montér derfor altid en stovpose, der er konstrueret i henhold til gældende direktiver for støvemission.

Anvend aldrig en stovpose aller stovsuger\ eden at bruge passende beskyttelese\ mod gnister, när du silber metal.

Overhold altid sikkerhedsinstruktionerne og gaeldende foreskrifter.
- Kontrollér, at alle arbejdsemner, der skal slibes, er sat ordentligt fast.
- Anvend kun et let tryk mod arbejdsemnet. Et HARDere tryk forøger ikke silbeeffecteken, men øger kun presset på værktøjet og medforer, at sandpapiret ødelægges.
- Undgå overbelastning.

Anvend aldrig maskinen til silibning pà magnesium.

• Tænding af maskinen: tryk på afbryden (1).
• Hvis man onsker vedvarende drift, kan arreteringsknappen (2) trykkes ned.
• Slukning af maskinen: tryk på afbryderen igen.

Sibning (fig. A)

• Begynd med den groveste slibeskive.
• Da værktøjet laver små ridser i alle retninger, er det ikke nødvendigt at splice med silbekornspapir.
• Kontroller arbejdet med små intervaller.
• Afbyn'd altid værktjet, nár arbejdet er afsluttet, og før stikket trækkes ud.

Udskifting af stovposen (fig. E)

Stovudsgugningen er mest effektiv, hvis stovposen tommes, när den er ca. 1/3 fuld.

• Træk forsigtigt støvposens Åbning (12) af udsugningsåbningen (13), og tag støvposen (8) af.
  Anbring en ny stovpose som beskrevet ovenfor.

Dit elværktoj er fremstillet til at kinne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktoget skal kinne fungere tilfredsstillende heletiden, er det dog vigntigt, at værktoget behandles korrekt og rengøres jævnligt.

Udskifting af splicepladen og bremseskiven

(fig. F)

Bäde splicepladen (5) og bremseskiven (15) slides.
S splicepladen skal udskiftes, när den er tydeligt slidt.
Bremseskiven skal udskiftes, hvis splicepladens
hastighed öges meget, närSSIONen løftes fra
arbejdsemnet.

• Afbyn'd vaerktojet ved stikkontakten.
• Løsn unbracoskruen (14), og fjern pladen.
• Udskift slibepladen (5) og/eller bremseskiven (15), og spænd unbracoskruen (14), idet du sørger for, at bremseskiven er korrekt justeret.

Smoring

Holdventilationshullerne Åbne og rengør maskinhuset jævnligt med en blød klud.

• Hvis værktøjet er blevet brugt til metalslibning Eden stovspose, skal det renses med let trykluft.

Opsli dt varktj og miljog

När din maskine er slidt op, beskyt da naturen ved\ ikke at kaste den bort sammen med almindeligt\ affald. Aflever den til et opsamlingssted i din\ kommune eller til et DeWALT servicevaerksted.

DEWALT service

Skulle der opsta fejl på produitet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/ prisliste om yderligere information aller kontakt DeWALT.

På grund af forskning og udvikling kan ovenstående specifikationerændres, hvilket ikke meddeles separat.

GARANTI

30 DAGE TILFREDS-KUNDE GARANTI

Fuld tilfredshed aller pengene tilbage.
Hvis du ikke er helt tilfreds med dit DeWALT-værktoj, kan du returnere værktojet til forhandleren inden 30 dage after købet og få dine penge refunderet eller værktojet ombyttet. Værktojet skal indleveres komplet, og købsnotaen skal forevises.

- 1 ARS FRI VEDLIGEHOLDELSSESSERVICE

Vedligeholdelsen eller service af dit DeWALT-vearktoj inden for de Forste 12 maneder after kobet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejs- og reservationelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

- ET ÅRS FULD GARANTI

Hvis et DeWALT-værktøj bliver defekt på grund af materiale-eller Produktionsfejl inden for de Forste 12 maneder fra kobsdatoen, vil de defektekomponenter blive uddiskiftet gratis aller ogsa uddiskftes enheden.uden beregning under folgende forudsætninger:

• At apparatet jegke er anvendt forskert.
• At der ici er udfort uauthoriserede reparatoner.
• At dateret købsnota forevises.

Denne garanti tilbydes som en ekstra service og er et tillaeg til forbrugerens øvrige rettigheder.

Oplysninger om nærmestre DeWALT- autoriserede serviceværksted, se aktuelt katalog for videre information ellerkontakt DeWALT. Alternativ kan De også finde en liste over DeWALT- autoriserede serviceværksteder og detaljer om vor eftersalgsservice på Internettet på følgende adresse:

www.2helpU.com

EXZENTERSCHLEIFER D26410

Ønsker du flere opplysninger, vennligst Kontakt DeWALT på adressen nedenfor aller se veiledningens baskide.

Lydnivået er i overensstemmelse med 86/188/EEC og 98/37/EEC, mål t i henhold til EN 50144:

		D26410
LDA (lydnivä)	dB(A)*	77,3
LWA (akustisk effekt)	dB(A)	90,3

• ved brukerens øre

1 Hold arbeidsomradet rent og ryddig

Se pà det du gjør. Bruk sunn fornuft. Bruk ikke maskinen nár du er trett.

17 Stell pent med ledningen

Bær aldri verktoyet i ledningen. Ikke dra i kabelen nár du skal ta ut stopselet. Utsett ikke ledningen for varme, olje eller skarpe kanter.

18 Oppbevar verktøyet på et trygt sted'nar det ikke er i bruk

Ditt DeWALT verktoy er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke nødvendig.

Skifting av kabel aller stopsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller stopsel. Et stopsel med blottedede kopperledere er farlig hvis det kouples til en strømforende Kontakt.

For effektiv stovavsugning må stovposen skiftes när den er ca. tredjedels full.

Bäde slipskiven (5) og turtallsbegrensningsskiven (15) er utskiftbare deler. Slipskiven må skiftes nár den viser tydelige tegn på slitasje.

Turtallsbegrensningskiven må byttes nár turtallet pól slipseskiven öker sterkt nár slipemaskinen tas bort fra arbeidsstykket.

• Trekk ut stopselet av stikkontakten.
• Løsne skruen (14), og ta av skiven.
• Bytt slipskiven (5) og/eller turtallsbegrensningsskiven (15) og stram til skruen (14). Kontroller at turtallsbegrensningsskiven sitter sik denNAL.

Smoring

Ditt elektoverktoy trenger ikke ekstra smoring.

Rengjoring

Sakerhetsanvisningar
