MANUAL DE USUARIO D26410 DEWALT

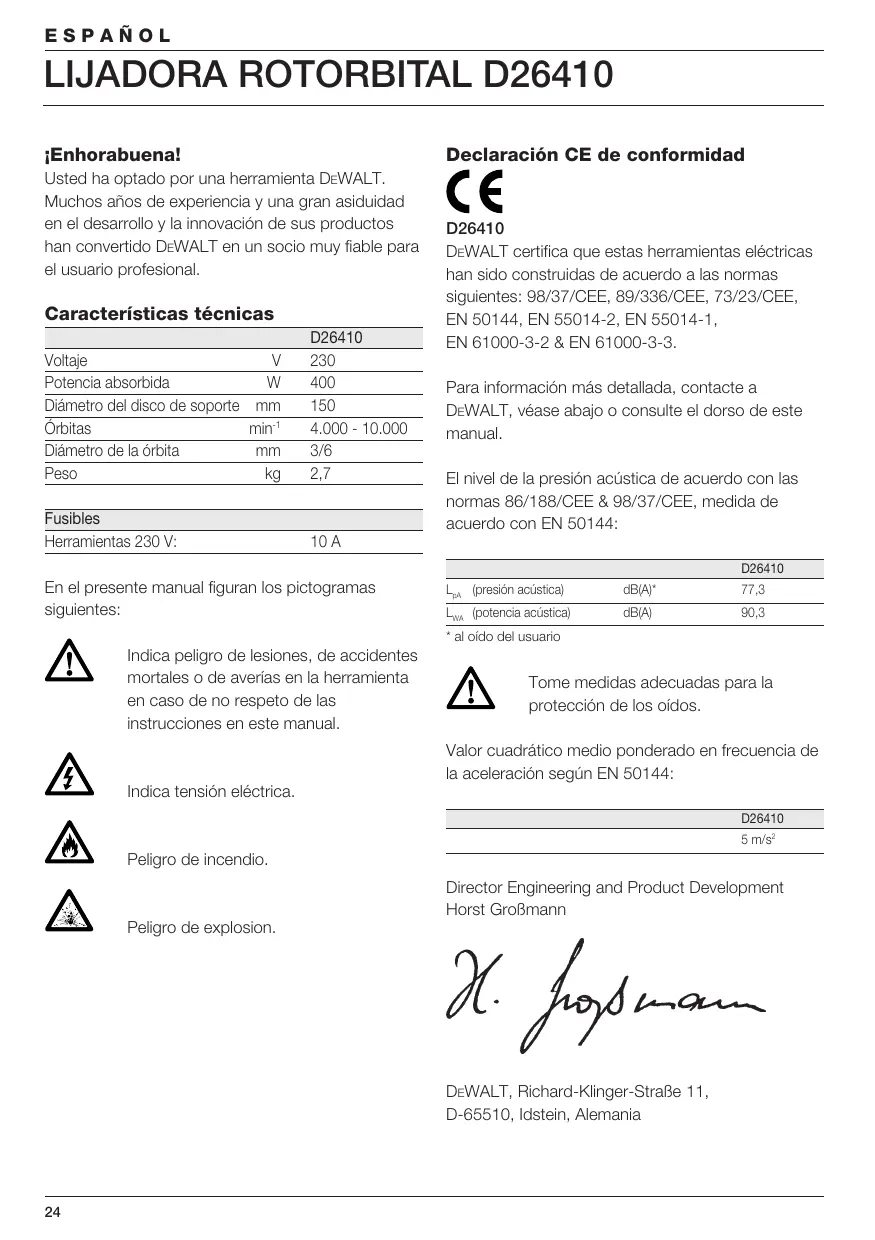

¡Enhorabuena! Declaración CE de conformidad Usted ha optado por una herramienta DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional. Características técnicas Voltaje Potencia absorbida Diámetro del disco de soporte mm Órbitas min-1 Diámetro de la órbita Peso

3/6 2,7 Fusibles Herramientas 230 V: 10 A D26410 DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3. Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual. El nivel de la presión acústica de acuerdo con las normas 86/188/CEE & 98/37/CEE, medida de acuerdo con EN 50144: D26410 En el presente manual figuran los pictogramas siguientes: LpA (presión acústica) dB(A)* 77,3 LWA (potencia acústica) dB(A) 90,3

• al oído del usuario Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual. Tome medidas adecuadas para la protección de los oídos. Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144: Indica tensión eléctrica. D26410 5 m/s2 Peligro de incendio. Director Engineering and Product Development Horst Großmann Peligro de explosion. DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemania

ESPAÑOL Instrucciones de seguridad Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea completamente este manual antes de utilizar la herramienta. Mantenga a mano este manual para consultas posteriores. Generalidades 1 Mantenga limpia el área de trabajo. Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2 Tenga en cuenta el entorno del área de trabajo. No exponga herramientas a la lluvia. No utilice la herramienta en ambientes húmedos o mojados. Procure que el área de trabajo esté bien iluminada (250 - 300 Lux). No utilice la herramienta donde exista riesgo de incendio o explosión, p. ej. en la proximidad de líquidos o gases inflamables. 3 Mantenga alejados a los niños. No permita que niños, otras personas o animales se acerquen al área de trabajo ni toquen la herramienta o el cable de corriente. 4 Vista ropa de trabajo apropiada. No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Si tiene el pelo largo, manténgalo recogido y cubierto. Cuando trabaje en ambientes externos utilice preferentemente guantes y calzado antideslizante apropiados. 5 Protección personal Utilice siempre gafas de protección. Utilice una mascarilla si el trabajo a ejecutar produce polvo u otras partículas volantes. Si esas partículas están a una temperatura considerablemente caliente utilice también un delantal de trabajo. Lleve puesta siempre la protección auditiva. Lleve un casco de seguridad en todo momento. 6 Protéjase contra las descargas eléctricas. Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (p. ej. humedad elevada, formación de polvo metálico, etc.), se puede mejorar la seguridad eléctrica intercalando un transformador de separación o un disyuntor con derivación a tierra (FI). 7 No intente realizar demasiadas cosas al mismo tiempo Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 8 Esté siempre alerta Concéntrese en lo que esté haciendo. Use el sentido común. No maneje la herramienta cuando esté cansado. 9 Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta. 10 Conecte los accesorios para la extracción de polvo. Si se suministran adaptadores para la conexión de accesorios extractores y para el almacenamiento del polvo, asegúrese de que conectarlos y utilizarlos adecuadamente. 11 Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. 12 Cables alargadores Compruebe que el cable alargador no presente despecfectos antes de utilizarlo. Al utilizar las herramientas en exteriores, utilice exclusivamente aquellos cables prolongadores diseñados para estas condiciones. 13 Utilice la herramienta adecuada. En este manual, se indica para qué uso está destinada cada herramienta. No utilice herramientas o dispositivos acoplables de baja potencia para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. No fuerce la herramienta. Atención! El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma que no sea la recomendada en este manual de instrucciones puede presentar riesgo de lesiones a los usuarios. 14 Compruebe que no haya piezas averiadas. Antes de utilizarla, compruebe cuidadosamente que la herramienta y el cable de corriente no presenten desperfectos.

Compruebe que no existan piezas móviles mal alineadas o atascadas, piezas quebradas, protectores o interruptores dañados e interruptores o cualquier otro condicionante que pueda afectar al funcionamiento correcto de la herramienta. Asegúrese de que la herramienta puede funcionar adecuadamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utilice la herramienta si no es posible apagar y encender el interruptor. Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. Jamás intente repararla usted mismo. Desconecte la herramienta. Desconecte la herramienta y no la pierda de vista hasta que haya dejado de funcionar completamente. Desenchufe la herramienta cuando no la esté utilizando, antes de sustituir piezas, accesorios o acoplamientos, y antes de efectuar revisiones. Evite ponerla en funcionamiento involuntariamente. No sostenga la herramienta con un dedo en el interruptor. Asegúrese de que la herramienta esté apagada cuando la enchufe. No someta el cable de alimentación a presión innecesaria. No sostenga nunca la herramienta por el cable. Nunca tire del cable para desconectarlo del enchufe. Proteja el cable de las fuentes de calor, del aceite y de las aristas vivas. Guarde las herramientas que no utilice. Las herramientas eléctricas que no se utilizen deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños. Tenga cuidado al realizar labores de mantenimiento. Mantenga sus herramientas afiladas y limpias para trabajar mejor y de forma más segura. Siga las instrucciones de mantenimiento y sustitución de accesorios. Mantenga los mandos y conmutadores secos, limpios y libres de aceite y grasa. Reparaciones Esta herramienta eléctrica cumple con las reglas de seguridad en vigor. Haga reparar su herramienta en Centros de Servicio DEWALT. Las reparaciones deben llevarse a cabo por personal cualificado, utilizando piezas de recambio originales. Caso contrario podría provocar situaciones de riesgo considerable para el usuario. Instrucciones suplementarias de seguridad para las lijadoras Tenga cuidado especialmente cuando lije determinadas maderas (por ej., haya, roble) y metales que pueden producir polvo tóxico. Utilice una mascarilla contra el polvo diseñada específicamente para protegerle contra polvos y gases tóxicos y asegúrese de que las personas que se encuentren o entren en la zona de trabajo también estén protegidas.

• Use esta herramienta en una zona bien ventilada cuando lije metales ferrosos. No utilice la herramienta cerca de líquidos inflamables, gases o residuos. Las chispas o partículas calientes procedentes del lijado o de los cepillos mecánicos de ruptura pueden prender los materiales combustibles. Lijado de pintura Al lijar la pintura, observe las normas aplicables. Preste especial atención a lo siguiente: 1 Siempre que sea posible, utilice un aspirador para eliminar el polvo. 2 Tenga especial cuidado cuando lije pintura que pueda tener una base de plomo:
• No permita que los niños ni las mujeres embarazadas accedan a la zona de trabajo.
• Todas las personas que entren en la zona de trabajo deberán llevar una mascarilla especialmente diseñada para proteger del polvo y las emanaciones procedentes de la pintura al plomo.
• No coma, beba ni fume en la zona de trabajo. 3 Elimine de forma segura las partículas de polvo y los demás residuos que se produzcan. Verificación del contenido del embalaje El paquete contiene: 1 Lijadora rotorbital 1 Bastidor de la bolsa para el polvo ESPAÑOL

Bolsa para el polvo Juego de papel de lija Manual de instrucciones Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. Descripción (fig. A) Su lijadora rotorbital D26410 ha sido diseñada para lijar con rapidez madera, metal y plástico en un entorno profesional. 1 Interruptor de marcha/parada 2 Botón de funcionamiento continuo 3 Dial de control de velocidad 4 Empuñadura delantera 5 Almohadilla para lijar 6 Botón de bloqueo de la trayectoria orbital 7 Bastidor de la bolsa para el polvo 8 Bolsa para el polvo Seguridad eléctrica El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. Su herramienta DEWALT tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexión a tierra. Sustitución de cable o enchufe Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa. Montaje y ajustes Desenchufe la herramienta antes de proceder con el montaje y los ajustes. Colocación de los discos de lijar (fig. B) La herramienta utiliza discos de lijar de enganche y sujeción de 150 mm (6"), con una disposición de 6 agujeros para la extracción del polvo.
• Coloque la herramienta sobre una mesa, con el disco de soporte (5) hacia arriba.
• Coloque el disco de lijar directamente encima del disco de soporte.
• Sujete el soporte de lijar (5) con una mano y alinee los agujeros de extracción de polvo (9). Ajuste de la empuñadura delantera (fig. C) Se puede ajustar la posición de la empuñadura delantera para un control óptimo.
• Afloje el pomo (10) situado en el centro de la empuñadura delantera (4).
• Separe la empuñadura de la herramienta y colóquela en cualquiera de las posiciones de montaje.
• Asegúrese de que la empuñadura está correctamente colocada.
• Apriete el pomo. Ajuste de la trayectoria orbital (fig. D) La trayectoria orbital se puede ajustar a los siguientes valores: 3 mm para aplicaciones de acabado 6 mm: para aplicaciones de lijado grueso
• Pulse el botón de bloqueo (6).
• Gire el disco de soporte (5) en sentido contrario a las agujas del reloj hasta que la trayectoria orbital se bloquee en posición.
• Gire el disco de soporte otra media vuelta hasta que el disco haga clic en el valor deseado.
• Suelte el botón de bloqueo. Utilización de un cable de prolongación En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1,5 mm2. Si utiliza un carrete de cable, desenrolle siempre el cable completamente. Ajuste del control electrónico de velocidad (fig. A) La velocidad se puede variar progresivamente entre

4.000 - 10.000 min-1 mediante el dial de control

electrónico de velocidad (3).

• Coloque el control en el nivel deseado. El ajuste adecuado se aprende empíricamente.
• En general, para materiales más duros se precisa un valor superior.

ESPAÑOL Extracción de polvo (fig. E) Ya que el lijado de madera genera polvo, siempre se debe instalar una bolsa para el polvo cuyo diseño cumpla las directivas aplicables acerca de la emisión de polvo. No utilice bolsas para el polvo o aspiradoras sin protección adecuada contra las chispas al lijar metal.

• Coloque la bolsa para el polvo (8) en el bastidor (7) como se muestra.
• Acople el bastidor (7) al orificio de extracción de polvo (11).
• Gire el conjunto en el sentido de las agujas del reloj para fijarlo en posición. Instrucciones para el uso
• Respete siempre las instrucciones de seguridad y las normas de aplicación.
• Asegúrese de que todos los materiales que va a lijar están bien sujetos.
• Ejerza sólo una ligera presión sobre la pieza de trabajo. Una presión excesiva no mejora el efecto de lijado, sino que produce una mayor carga sobre la herramienta y puede romper el papel de lija.
• Evite la sobrecarga. ¡No se debe lijar nunca magnesio! Encendido y apagado (fig. A)
• Encendido: pulse el conmutador on/off (1).
• Para un funcionamiento continuado, apriete también el botón de bloqueo (2).
• Apagado: apriete nuevamente el conmutador on/off. Lijado (fig. A)
• Comience con el tamaño de grano más grueso.
• Como la herramienta produce pequeñas marcas de arañazos en todas las direcciones, no es necesario lijar con la veta.
• Compruebe su trabajo a intervalos cortos.

• Siempre se debe desconectar la herramienta nada más terminado el trabajo y antes de desenchufarla. Sustitución de la bolsa para el polvo (fig. E) Para una eliminación eficaz del polvo, sustituya la bolsa cuando se haya llenado en un tercio.
• Quite con cuidado del adaptador (12) de la bolsa para el polvo del orificio (13) del bastidor y saque la bolsa para el polvo (8).
• Coloque una nueva bolsa para el polvo siguiendo las instrucciones explicadas anteriormente. Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados. Mantenimiento Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente. Sustitución del disco soporte y del disco limitador de velocidad (fig. F) Tanto el disco soporte (5) como el disco limitador de velocidad (15) son elementos consumibles. El disco soporte debe sustituirse cuando aparezcan señales de desgaste. El disco limitador de velocidad debe sustituirse cuando la velocidad del disco soporte se acelere considerablemente en cuanto se levante la lijadora de la pieza que se esté trabajando.
• Desenchufe la herramienta.
• Afloje el tornillo hexagonal (14) y quite el soporte.
• Sustituya el disco de soporte (5) y/o el disco limitador de velocidad (15) y apriete el tornillo hexagonal (14), asegurándose de que el disco limitador de velocidad esté debidamente alineado. Lubricación Su herramienta eléctrica no requiere lubricación adicional. ESPAÑOL GARANTÍA Limpieza Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.
• Después de utilizar la herramienta en aplicaciones de lijado de metal sin la bolsa para el polvo, limpie la herramienta con aire a baja presión. Herramientas desechadas y el medio ambiente Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.

• 30 DÍAS DE SATISFACCIÓN COMPLETA • Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.
• UN AÑO DE SERVICIO GRATUITO • Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.
• UN AÑO DE GARANTÍA • Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:
• El producto no haya sido utilizado inadecuadamente.
• No se haya intentado su reparación por parte de una persona no autorizada.
• Se presente la prueba de compra. Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e información completa sobre nuestro servicio postventa en www.2helpU.com
